Как я делал ламповый предусилитель, для проигрывателя виниловых дисков

Вот решил поделиться. Может кому из читателей будет интересно. Была задача сделать ламповый предусилитель (фонокорректор RIAA) для винилпроигрывателя с выходом под низкоомную нагрузку. Хотелось человеку наслаждаться рок-музыкой с виниловых дисков.

Итак, задача поставлена. Будем воплощать

/Будет примерно 30 картинок. Об окончании сообщу./

Это сообщение отредактировал Kott68 - 20.04.2012 - 11:01

Как всегда, всё начинается с теории. Рисуем схему. Здесь собственно ничего особенного нет. Всё взято из справочников и годами отточенных схем.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:56

Далее, надо прикинуть как будет выглядеть монтаж. Всё делается навесным способом, желательным для ламповых схем.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:26

Основная теоретическая часть готова. Если не вникать глубоко в подробности.
Переходим к изготовлению корпуса. Для меня важно, чтобы изделие имело законченный вид и радовало глаз, а не было кучей спаянных деталей.
Инструмент и материалы подобраны.
Самым оптимальным вариантом для изготовления корпуса мне показался фольгированный текстолит.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:55

Далее по эскизу, который у меня в голове, расчерчиваем и режем текстолит. Для соединения деталей нет ничего надёжнее простой пайки мощным паяльником. Вот что у меня начало получаться...

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:52

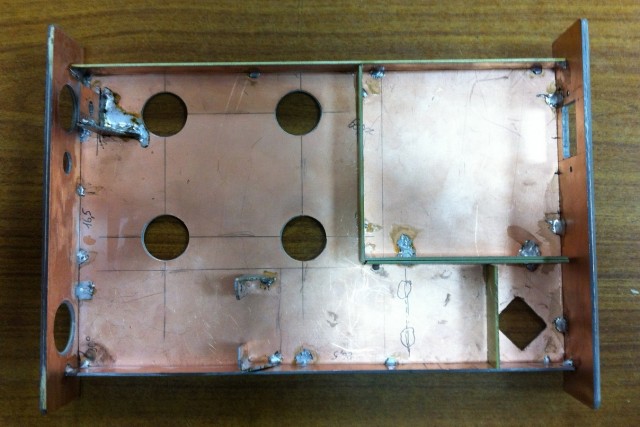

Спаянный корпус

В нём предусмотрены рёбра жёсткости и крепления под некоторые детали

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:51

Тут видно: переднюю панель склеиваю из двух листов для большей толщины и лучшего внешнего вида.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:51

Припаиваем шпильки для крепления панелек и габаритных деталей

Шпильки под панельки.

Далее покрываем грунтом, смотрим неровности и подправляем наждачкой и напильником.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:29

Все ровно. Красим. Мой любимый процесс. Могу перекрасить и 5 раз если не нравится результат.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:29

Делаем боковые панели под красное дерево. Отрезанная по размерам фанера, покрывается натуральным шпоном.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:49

С одной стороны

Еще две стороны

Снимаем излишки ножом

И обрабатываем напильником. Самый важный инструмент при сборке.

Покрываем лаком. Моя цель - матовая поверхность. Для этого шпон не обрабатываю "нулёвкой", а лак идёт, как защита для структуры дерева. Результат ->

Это сообщение отредактировал Kott68 - 20.04.2012 - 11:03

У нас уже готовы: крашеный каркас корпуса, боковые панели и все детали. Можно переходить к сборке и монтажу.
Тут к сожалению я так увлекся процессом, что забыл про фотоаппарат.

Фото готового монтажа.


Тут можно видеть 6 больших электолитов, 4 панельки с обвесом, лампу индикации 6Е5С вверху, джек, и регулятор громкости. По толстому жгуту вверху, идет сигнал с проигрывателя на предусилитель. Т.к. напряжение ооочень маленькое - порядка 0,004 В ,то на него ловятся все имеющиеся помехи, которые отчётливо слышно в наушниках. Далее сигнал идёт с первого каскада усиления на второй. Вот и преимущество навесного монтажа - минимальные пути сигнала по выводам проводников, отсекаются паразитные наводки и ёмкости. Далее со второго каскада сигнал подаётся на выход к наушникам. Слева четыре конденсатора - это фильтр питания, служащий для отсечки фона в 50Гц (частота бытовой сети) после выпрямителя.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:48

Что получилось в результате: сверху под коробом спрятан сетевой трансформатор блока питания, сзади - включатель питания и вход для сигнала с проигрывателя. 4 лампы. Слева индикатор уровня сигнала, который приятно светится зеленым светом, далее выход под наушники и регулятор громкости.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:41

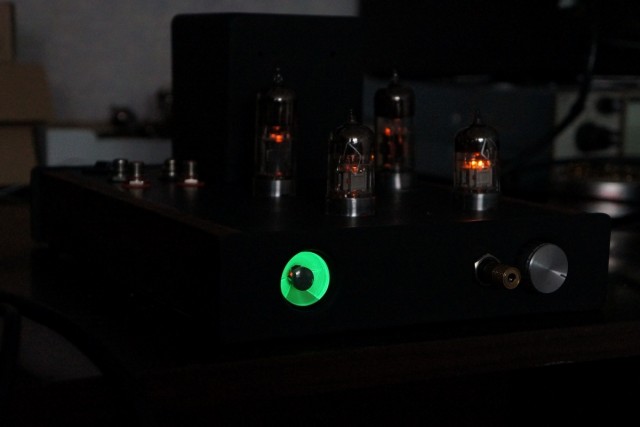

Еще одно фото. В темноте. Хорошо видно, как светится индикатор уровня сигнала.

Это сообщение отредактировал Videlinoch - 20.04.2012 - 10:23

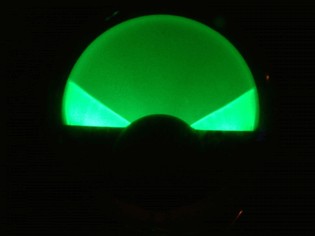

Так работает индикатор .


Кстати, именно из-за этого индикатора и появилось выражение: "Принимаю на все 120%". Такие индикаторы раньше устанавливались на приёмниках в качестве указателя уровня принимаемого сигнала. Если сигнал был очень сильный, то лепестки могли пересекаться "внахлёст" примерно на 20%.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:45

Все. Фоток получилось немного меньше, чем планировалось.
На передней панели должны были быть шильдики, но меня немного "продинамили" с их изготовлением, поэтому на фото аппарат показан без них
А должно было быть как-то так:

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:46

Как на предыдущем моем детище.

Это сообщение отредактировал Kott68 - 20.04.2012 - 10:47

ТС б/п рукастый самоделкин, старательно и стильно сработано.
