Привет, замечательному порталу и его обитателям. Как всегда вступление: это моя первая тема, просьба сильно не пинать.
Будет 8 фот снятых на паяльник и видео.

Началось все с полгода назад, на ютубе я случайно увидел очень интересную вещь которая называлась "4х4х4 led cube". Наблюдение за ее
работой немного завораживало. Вообщем идея мне очень понравилась. Поскольку в электронике, микроконтроллерах и другой шняге я
крайне не силен, то мысль собрать, что-то подобное, быстро улетучилась. Но однажды, на одном забугорном форуме, я нашел
достаточно подробное описание процесса создания такой штуки. Ну я и решил испытать свои силы и да простят меня гуру электроники.


4x4x4 led cube

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
deadbeef
5.03.2012 - 01:28
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
И в тот же день были заказаны на эбэй 100 белых (как потом выяснялось от зеленых до фиолетовых, ну и ладно, всего 5 баксов)

светодиодов и програматор типа USBasp (4 бакса), после их прихода, в одном интернет магазине электронных компонентов,были

заказаны: макетная печатная плата, контроллер atmega16, квацевый генератор и кучка резисторов, конденцаторов, транзисторов и

прочей мелочи.
Сборка началась с создания самого главного элемента - светодиодного куба размером 4х4х4 пикселя. Куб создается послойно, слой в16
светодиодов с общим катодом, 4 слоя с общим анодом. Что бы спаять их вместе я использовал деревянную подложку с 16-ю

отверстиями размеченую для размещения 16ти светодиодов. Вообщем всего 64 светодиода, расстояние между ними примерно 23 мм.


4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:29
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31

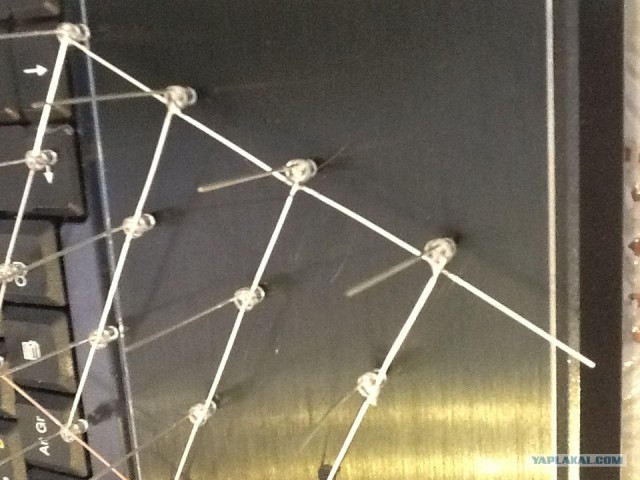

Слой готов.


4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:30
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31

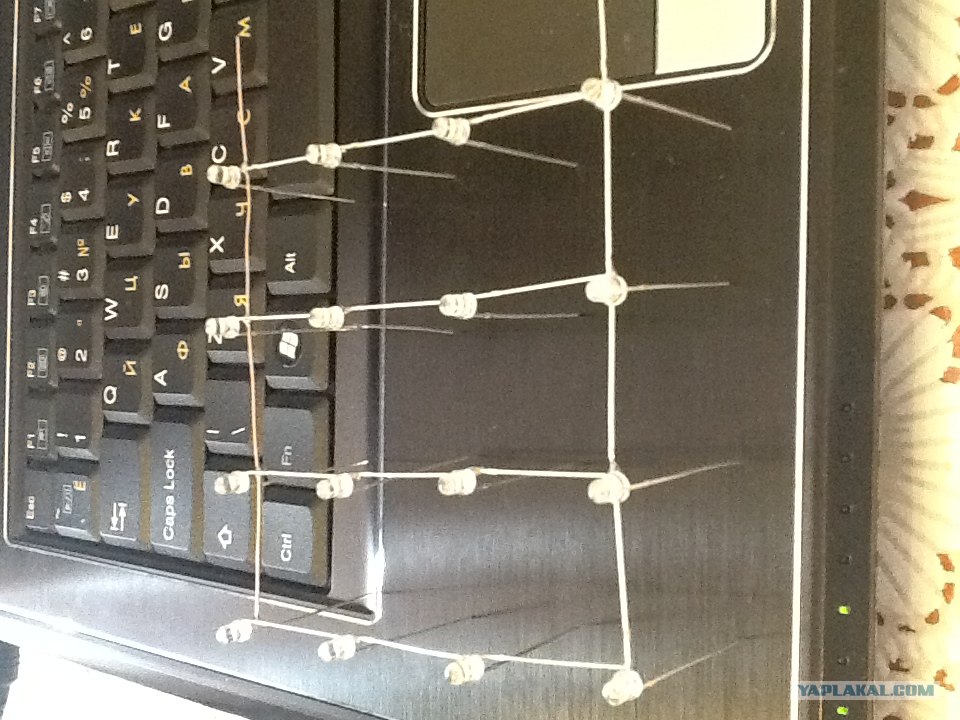

еще

4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:31
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
Теперь спаиваю послойно аноды светодиодов, получая куб 4х4х4 с 4-мя катодными слоями и 16-ю анодными столбиками.

4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:33
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
Куб готов. Теперь надо приступать к сборке контроллера.
Начал я со стабилизатора напряжения. Крупный конденцатор на картинке, в последствии, был удален, т.к. взорвался, ну забыл я,
что расчитывал на напряжение питания в 9в, а использовал 12в.

4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:34
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
За тем был впаян микроконтроллер и его обвязка.


4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:35
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
И вот он готов. Проблема возникла при прошивке контроллера. В начале я использовал програматор для прошивки, а питание

микросхемы я брал с самой платы, но в этом случае програматор ни как не хотел определять микросхему, ну и решил я попробовать
полностью подключить и микруху к програматору, на картинке виден разноцветный шлейф, это оно и есть. И о чудо, оно прошилось. И

даже начало работать. Но хрен знает как...


4x4x4 led cube

[^]
deadbeef
5.03.2012 - 01:35
Статус: Offline


Шутник

Регистрация: 31.03.11
Сообщений: 31
еще

Добавлено в 01:38
Дело в том, что половина светодиодов просто не работала. Проблема решилась путем повторной пропайки и очистки платы от флюса и прочих посторонних предметов. К сожалению, пока не понял почему не работают 4 столбца светодиодов, вероятно проблема в контроллере, может я его перегрел при пайке, может что то еще. Буду разбираться.

В любом случае, для первого раза не плохо, я узнал кучу нового о микроконтроллерах, понял свои ошибки при сборке и вообще это было очень интересно. Возможно соберу как нить куб 8х8х8, сложность возрастает в разы, ведь это уже 512 светодиодов. А вот и видео.
