Идея кружилась в голове давно, но только сейчас решил воплотить в жизнь. Для этого потребуется ноутбук с разборки и монитор.
Всего будет 16 фоток.

Как сделать моноблок для дома

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
payalneg
3.03.2012 - 13:00
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27
Монитор 24 дюйма. БУ или сломанный я не смог найти, поэтому пришлось покупать новый, благо они стоят от 6000 рублей. Это стал монитор Acer V243HQ.

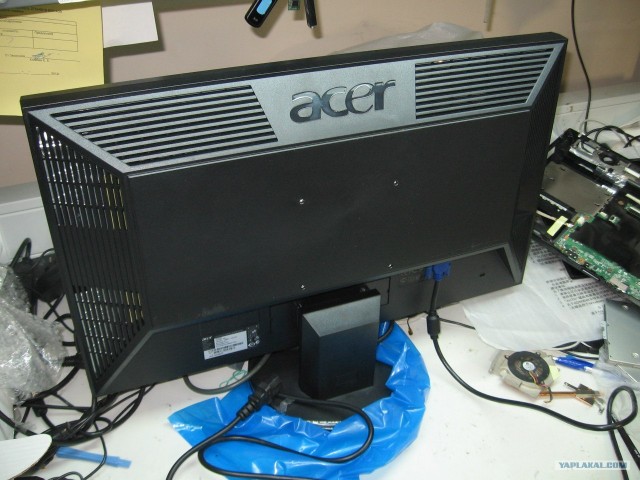

Вид сзади. Видите 4 отверстия для крепежа на стену? Они то нам и пригодятся.

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:01
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

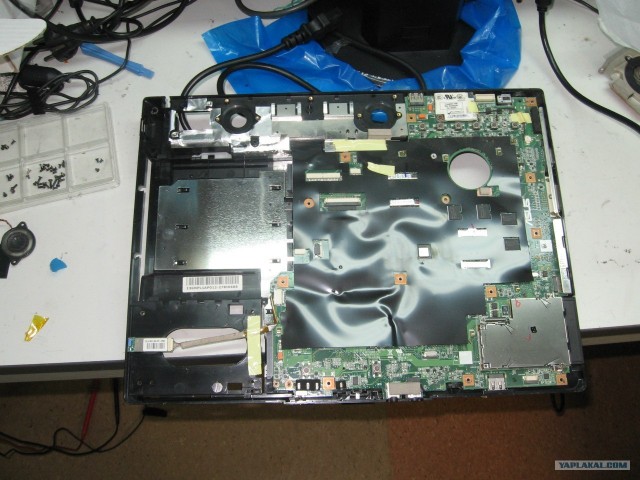

Про ноутбук надо рассказать подробней. Давным давно был куплен на запчасти asus f3k с разбитой матрицей, сломанным корпусом и дохлым от удара винчестером. Корпус у этой модели сделан из говна и палок. Асус даже по гарантии меняла корпуса. Моему другу, например, два раза меняли. Короче - ноутбук то что надо. Разбираем бук и выкидываем оттуда динамики.


Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:01
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

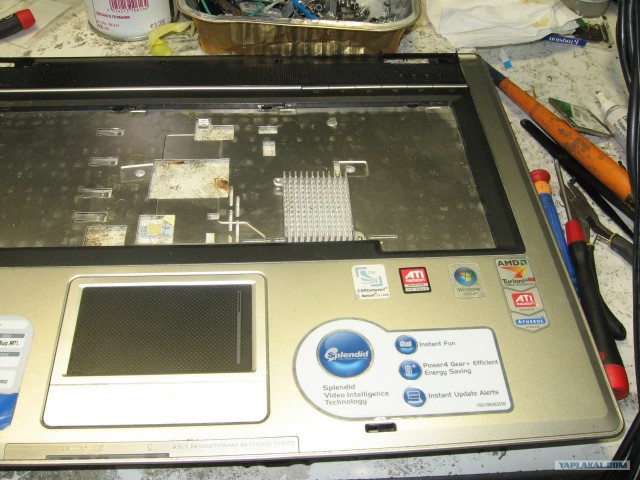

Начнем с доработки системы охлаждения.
Собственно чего нужно дорабатывать - охлаждение северного моста. В собранном ноутбуке оно реализовано очень глупо - через клавиатуру. У многих асусов так реализовано. С учетом того, что клавиатуры не будет, вешаем радиатор через термопрокладку. В моем случае запихнул радиатор от южного моста asus c90s.

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:01
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27
Собственно сам радиатор.

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:02
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

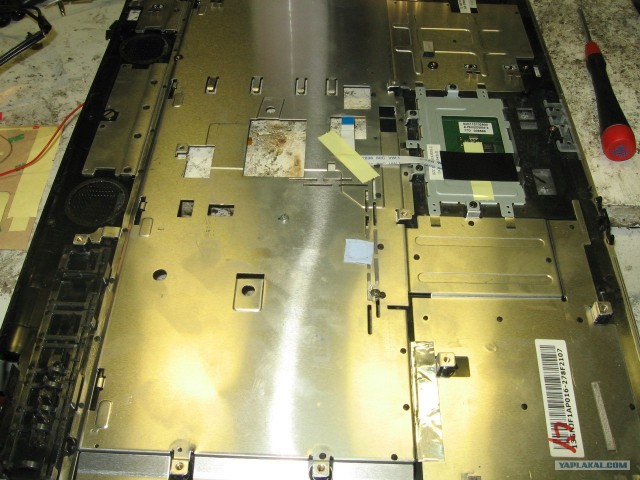

А вот так на четырех болтах М5 (или М4 не помню) через стойки крепим верхнюю часть крышки к монитору. Шапки болтов достаточно длинные. НЕльзя что бы они касались платы. Тут на помощь спешит изолента.

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:02
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

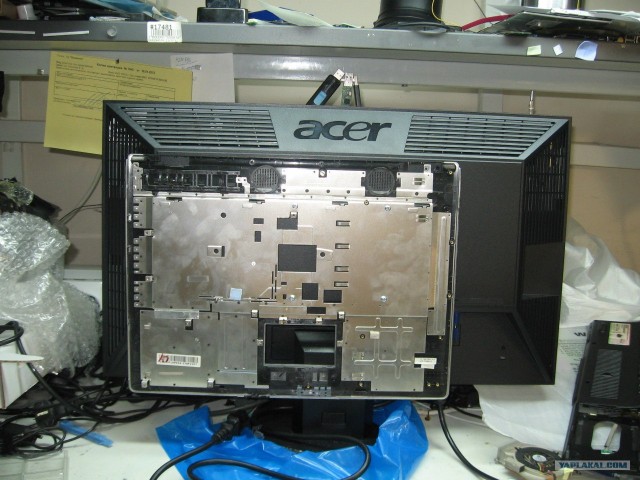

Ну и собственно крепим нижнюю чать корпуса с материнкой к верхней части и прикручиваем болты.


Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:02
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

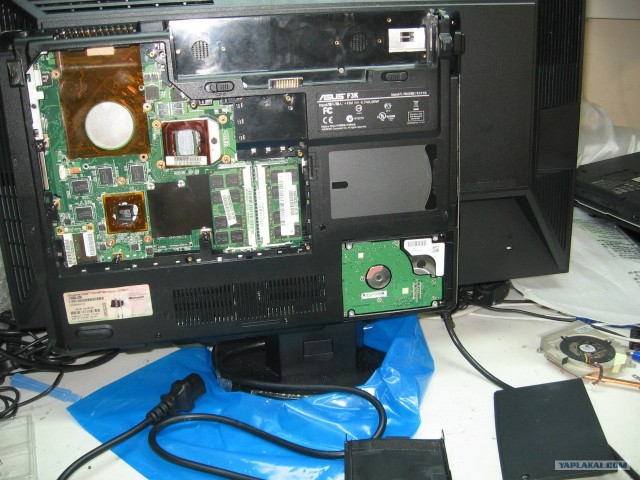

Ставим винчестер

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:03
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

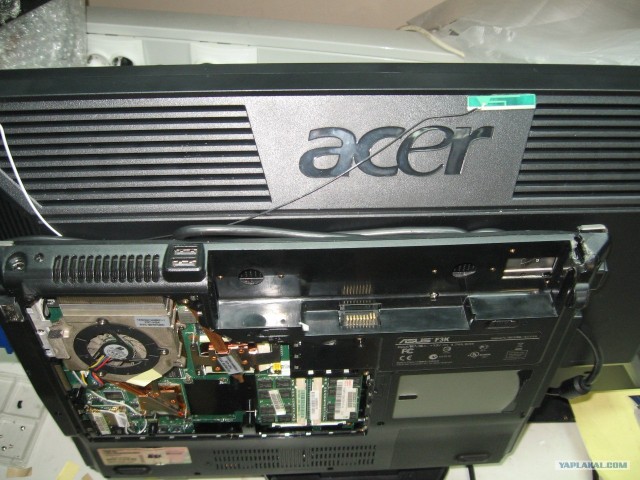

Вешаем вай-фай антенки

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:03
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27
И подключаем к вайфай карточке


Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:04
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

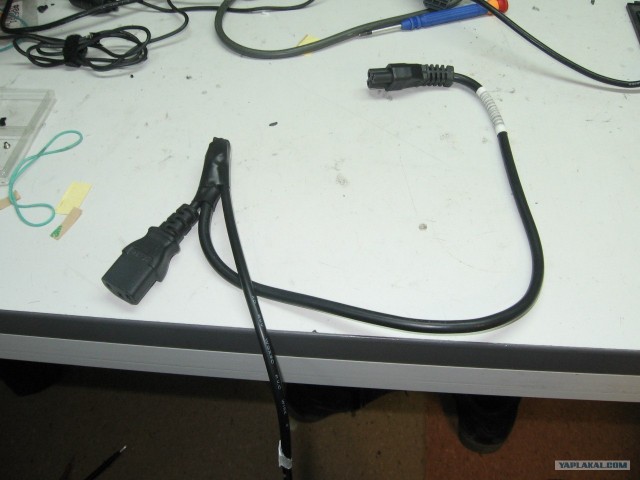

Незабываем сделать специальный провода для питания

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:04
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

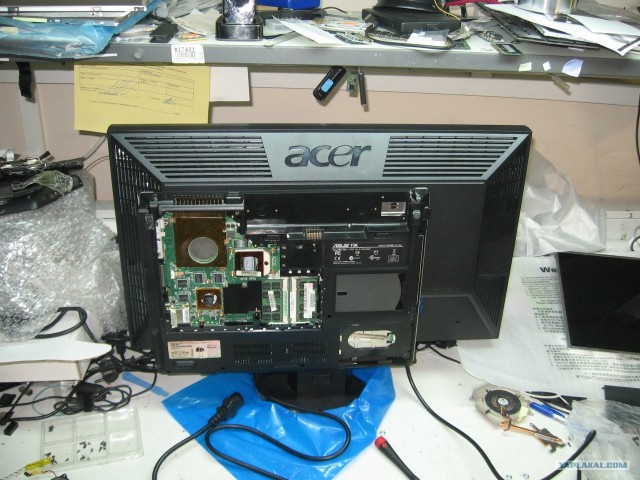

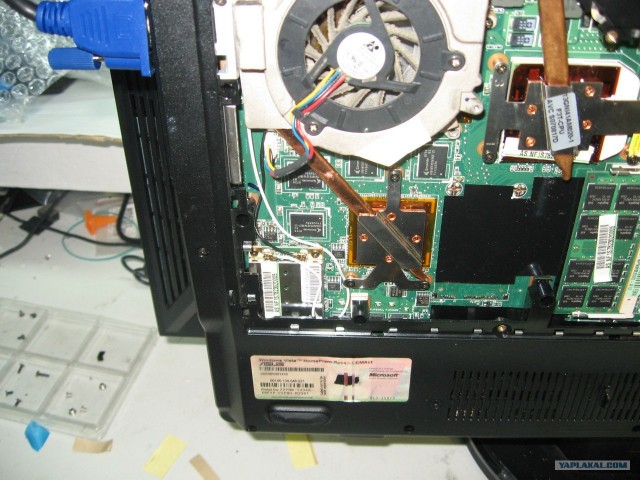

Вешаем систему охлаждения процессора и видеочипа. Закрываем крышку винчестера

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:04
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27
Подключаем блок питания ноута, vga кабель, клавиатуру и мышь и проверяем

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:04
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

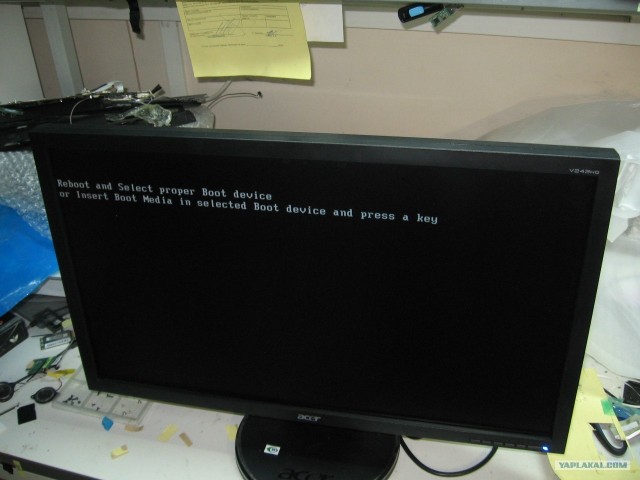

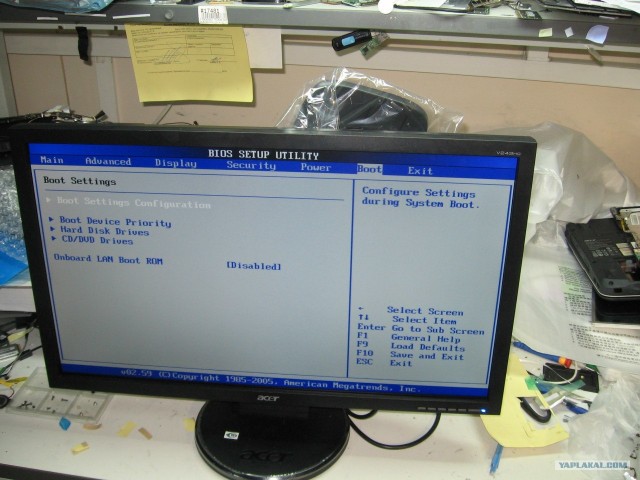

Системы на винчестере нет. Грустно

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:05
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

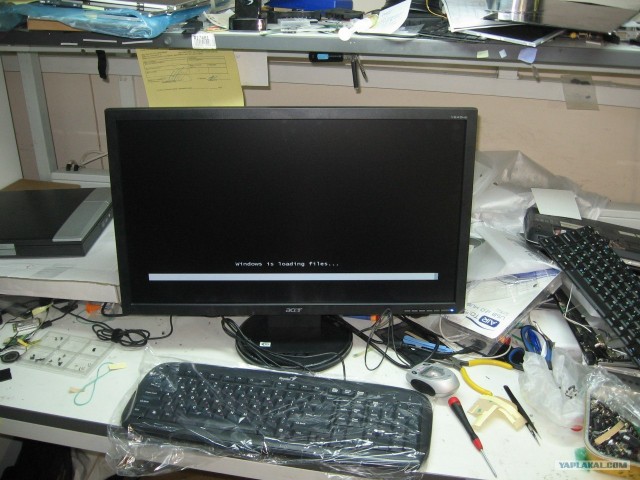

Ставим новую

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:05
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

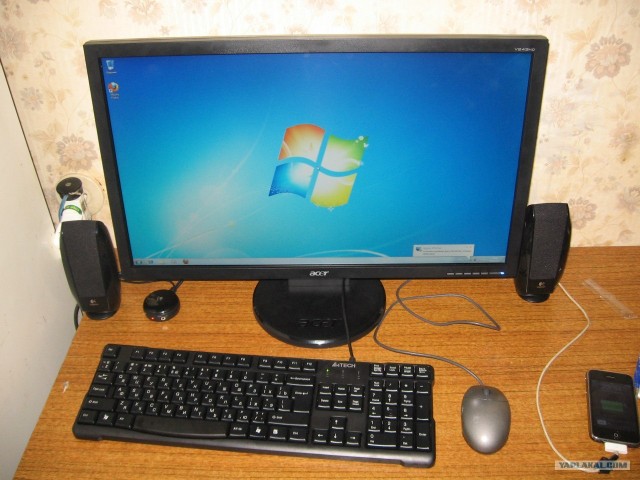

Радуемся тишине и огромному монитору

Как сделать моноблок для дома

[^]
payalneg
3.03.2012 - 13:07
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27

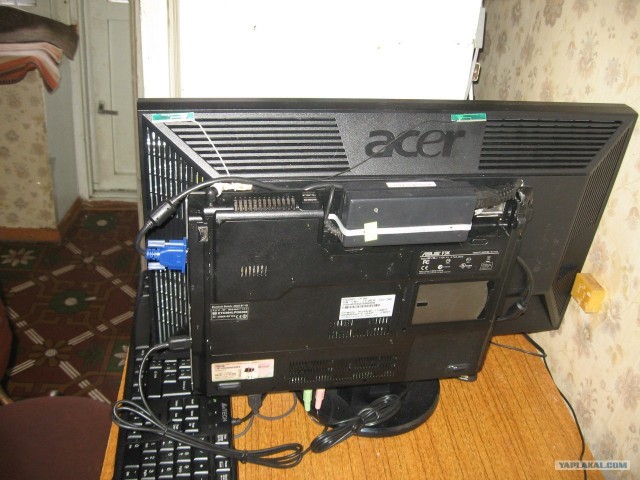

А вот вид сзади. Можно увидеть как крепиться блок питания. Как проходят провода.

На этом все.

Единственное что хочу сказать - не все ноутбуки подходят для этого. Например самсунги не выводят сразу изо на внешний дисплей, если даже отключена внутренняя матрица. Для сонек нужно переводить спец переключатели в нужнее положение.

Как сделать моноблок для дома

[^]
Frit
3.03.2012 - 13:07
137
Статус: Offline


Весельчак

Регистрация: 9.08.10
Сообщений: 144
Вот он! моноблок моего детства ! rulez.gif

зы:ну а если серьезно, good job!))

Это сообщение отредактировал Frit - 3.03.2012 - 13:08

Как сделать моноблок для дома

[^]
Livе
3.03.2012 - 13:08
86
Статус: Offline


Алкоголик-собеседник

Регистрация: 31.12.11
Сообщений: 183
есть старый ноут и не нужный монитор. Сижу смотрю на них. Они уже тебя прокляли. smile.gif

[^]
ELSoldat
3.03.2012 - 13:09
1
Статус: Offline


Хохмач

Регистрация: 17.12.07
Сообщений: 792
Задумка отличная!

На фото не нашел кнопки включения. Включается с клавиатуры?
Моник не сильно греется?

Еще не хватает индикации работы HDD и питания ноута.

Это сообщение отредактировал ELSoldat - 3.03.2012 - 13:11

[^]
payalneg
3.03.2012 - 13:10
2
Статус: Offline


Шутник

Регистрация: 29.01.12
Сообщений: 27
Цитата (ELSoldat @ 3.03.2012 - 14:09)
Задумка отличная!

Включается с клавиатуры?
Моник не сильно греется?

Включается он так же как и аймаки - "где то есть кнопка за монитор". С другой стороны он никогда не выключается cool.gif

[^]
RusVer
3.03.2012 - 13:11
2
Статус: Offline


Здравомыслящий

Регистрация: 27.08.11
Сообщений: 1126
Франкенштейн какой-то получился)) Еще и скрестил продукцию двух конкурентов. Понял бы тему, если монитор и ноут выбросить жалко и место занимают, а покупать новый монитор под такую имплантацию - не совсем целесообразно. Да и моноблоки сегодня стоят не дороже ноутов. Для офиса - рекомендую.

[^]
Nenila
3.03.2012 - 13:11
0
Статус: Offline


Балагур

Регистрация: 27.12.09
Сообщений: 944
Из говна конфетка
Рукоплещу стоя
Зелень за правильные руки

[^]
xGARRETx
3.03.2012 - 13:12
75
Статус: Offline


Шутник

Регистрация: 4.06.09
Сообщений: 14
Инструкция как примотать ноутбук изолентой к монитору?

[^]
Wassupp
3.03.2012 - 13:17
1
Статус: Offline


Ярила

Регистрация: 13.01.10
Сообщений: 1372
как бы и собственного опыта посоветую заменить охлаждение, и ! обязательно поставить радиатор на чипсет. в таком положении при перегреве чипсета он может просто съехать.

[^]
