17 фот стремного качества

На территории нашей организации есть стоянка, в этой сторожке дежурят сторожа-дворники, у них свой телефон. Последнее время много снега, и они жалуются, что убирая территорию совсем не слышат телефона. Мне, как самому умному бездельнику, предложили что нибудь придумать. Придумал я к телефону подключить сирену.

Очень громкий телефон

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Bucher
1.03.2012 - 11:11
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

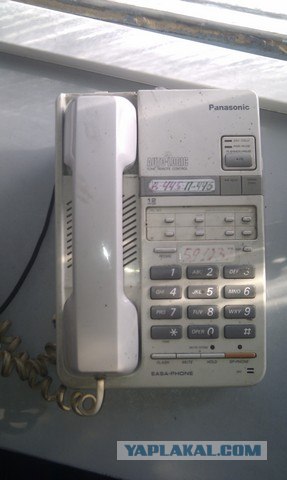

Вот сам телефон, лет 10 назад был очень крутой.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:12
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
С диктофоном на микрокассете.

Это сообщение отредактировал Bucher - 1.03.2012 - 11:13

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:12
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

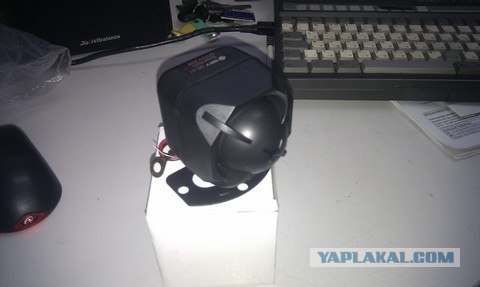

В соседнем автомобильном магазине была куплена за 200р. самая простая и дешевая сирена.

Это сообщение отредактировал Bucher - 1.03.2012 - 11:13

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:13
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Я разобрал телефон и померил напряжение на бипере, в момент звонка на него подается 12 вольт, я чуть было не обрадовался легкому решению, но силы тока, подающегося на бипер, естественно не хватало для сирены. Была придумана следующая схема: От блока питания камер наблюдения через реле, срабатывающее от телефона, запитать сирену. Электромагнитное реле на 12 вольт, выдернутое из старого безперебойника, тоже не хотело срабатывать от маленького тока на бипере телефона. Было откопано древнее герконовое реле, ему тока хватало.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:14
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Надо было как то вывести провода из телефона провода от бипера. Думал я об этом глядя на 4х жильный телефонный провод.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:14
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Но к моему сожалению, в телефоне был разъем с двумя контактами. Не пропадать же такой шикарной задумке, Разъем я выпаял

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:14
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Разобрал

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:15
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
И с помощью донора — розетки RJ-45

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:15
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
У телефонной розетки появились 2 лишних контакта, на фотке не очень видно но они там есть.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:15
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Разъем впаиваем обратно в телефон, к новым контактам -2 проводка.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:15
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

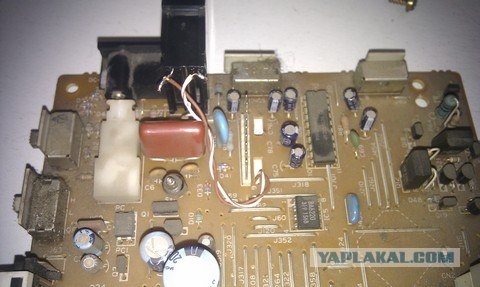

Витая пара наше все, другим концом припаиваем к контактам бипера.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:15
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

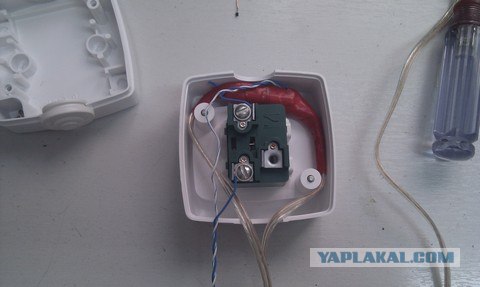

К реле были припаяны провода, потолще — для сирены, синяя пара будет заведена в имеющуюся телефонную розетку, все это было уложено в корпус выключателя.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:16
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

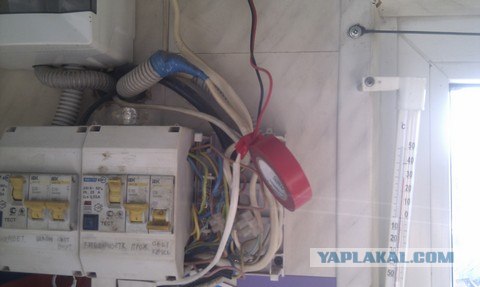

Выключатель к стене, синюю пару — в телефонную розетку, силовые провода одним концом к блоку питания

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:16
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Другим концом — к проводам от сирены

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:16
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

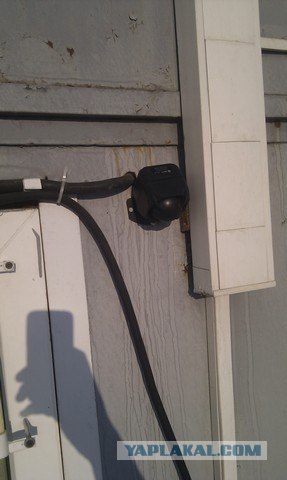

Которая уже повешена на сторожке.

Очень громкий телефон

[^]
Bucher
1.03.2012 - 11:17
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152

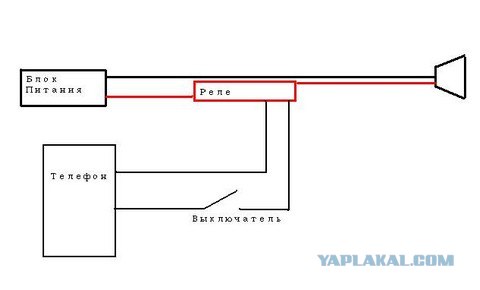

Теперь сторожа наслаждаются прекрасными трелями сирены на улице, вот схема если непонятно откуда вообще взялся выключатель в этой истории.

Добавлено в 11:17
Конец

Очень громкий телефон

[^]
Kalorifer
1.03.2012 - 11:19
214
Статус: Offline


Юморист

Регистрация: 8.09.10
Сообщений: 562
Вроде идея глупая, но на самом деле нужная, вроде сделать легко, а на самом деле сложно, вроде никому это не надо, а на самом деле надо. Наипротиворечивейшая тема. smile.gif

[^]
ТОяТУТ
1.03.2012 - 11:19
11
Статус: Offline


Старый пьяный металлист.

Регистрация: 8.11.09
Сообщений: 599
Зелень за прямые руки, надо было запитать генератор и повесить "воздушку" чтобы слышно было и из дома gigi.gif idea.gif

[^]
Alexr
1.03.2012 - 11:19
5
Статус: Offline


Весельчак

Регистрация: 24.06.09
Сообщений: 195
Цитата (Bucher @ 1.03.2012 - 11:07)
Последнее время много снега, и они жалуются, что убирая территорию совсем не слышат телефона.

Они просто где-то проебываются отлучаются - а ты им все испортил. gigi.gif За прямые руки укропчику.

[^]
lex68
1.03.2012 - 11:20
7
Статус: Offline


Весельчак

Регистрация: 18.07.11
Сообщений: 102
Надо будет любимой жене такую приблуду на 8 марта сварганить...а то она вечно его не слышит...

Это сообщение отредактировал lex68 - 1.03.2012 - 11:21

[^]
Nenila
1.03.2012 - 11:20
0
Статус: Offline


Балагур

Регистрация: 27.12.09
Сообщений: 944
Автор, конечно молодец. За руки и голову правильно выросшие зеленю. Только вот вопрос. Это здание за забором жилое? Сирена их не достает?

[^]
sarmatian
1.03.2012 - 11:20
10
Статус: Offline


Ярила

Регистрация: 27.10.04
Сообщений: 2098
Молодца, что говорить. Еще бы громкость сирены можно было бы регулировать - вообще было б супер.

А еще можно было просто купить dect телефон, чтобы можно было трубку с собой носить. Но это не спортивно конечно, я понимаю. cheer.gif

Это сообщение отредактировал sarmatian - 1.03.2012 - 11:22

[^]
Илюха22RUS
1.03.2012 - 11:21
1
Статус: Offline


Шутник

Регистрация: 10.10.11
Сообщений: 0
Надо еще узнать, кто им так часто звонит!!

[^]
Bucher
1.03.2012 - 11:22
2
Статус: Offline


Дизельдегенератор

Регистрация: 8.12.11
Сообщений: 152
Цитата (Nenila @ 1.03.2012 - 17:20)
Автор, конечно молодец. За руки и голову правильно выросшие зеленю. Только вот вопрос. Это здание за забором жилое? Сирена их не достает?

Вокруг гаражные кооперативы, жилой дом через дорогу, там сирену не слышно, днем по крайней мере. Ну думаю что они ночью будут включать, они же себе не враги)

[^]
