Добрый вечер ЯПовцы. Сегодня вечером расскажу вам как в европе соединяют рельсы. Наверно никто из вас проезжая в поезде не задумывался что рельсы требуют постоянного ремонта и даже замены, в зависимости от интенсивности движения на данном участке.
Так вот один из видов соединения рельс после замены как раз и есть термическая сварка. Расскажу и покажу весь процесс, так сказать прямо с рабочего места. Может кому покажется интересным.
Всего будет 25 фотографий с описанием и тех характеристиками процесса.

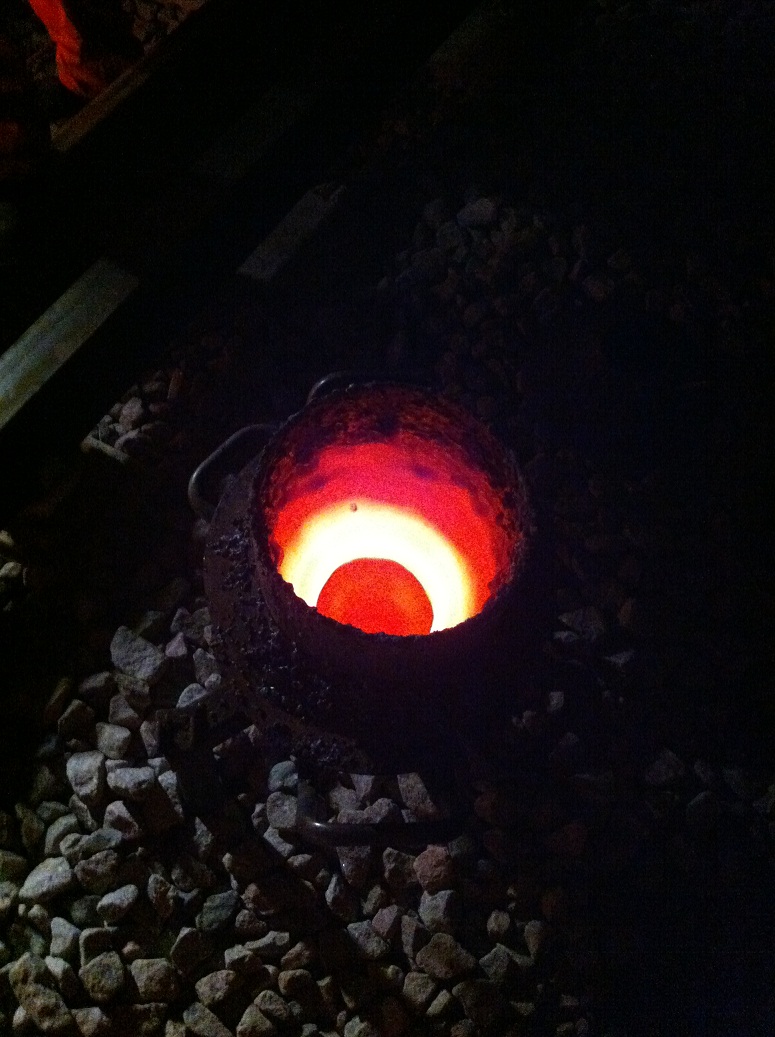

01.Перед началом сварки тигль разогревается газовой горелкой.В это время уже подготовлен необходимый зазор между рельс.

Одна ночь моей работы

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
andryxan
26.02.2012 - 01:45
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

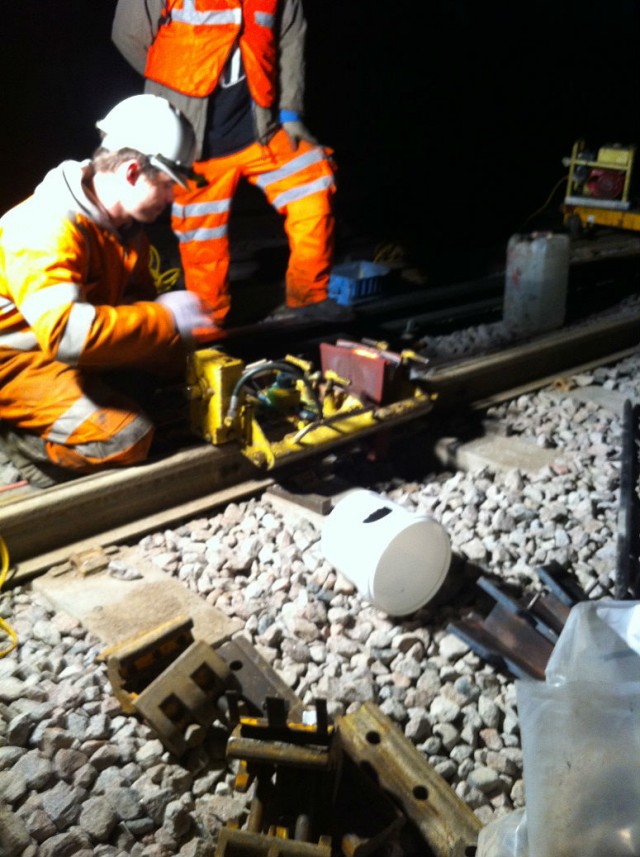

Пока тигль еще горячий рельсы выставляются по уровню

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:45
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
03. Вот оно! Место стыка.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:48
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

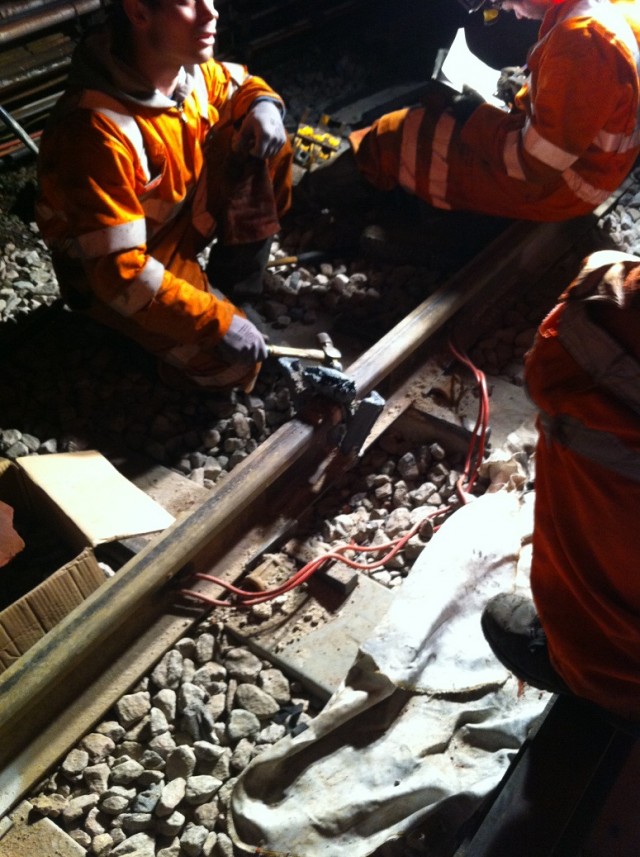

04. На рельсы крепится литейная форма.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:49
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

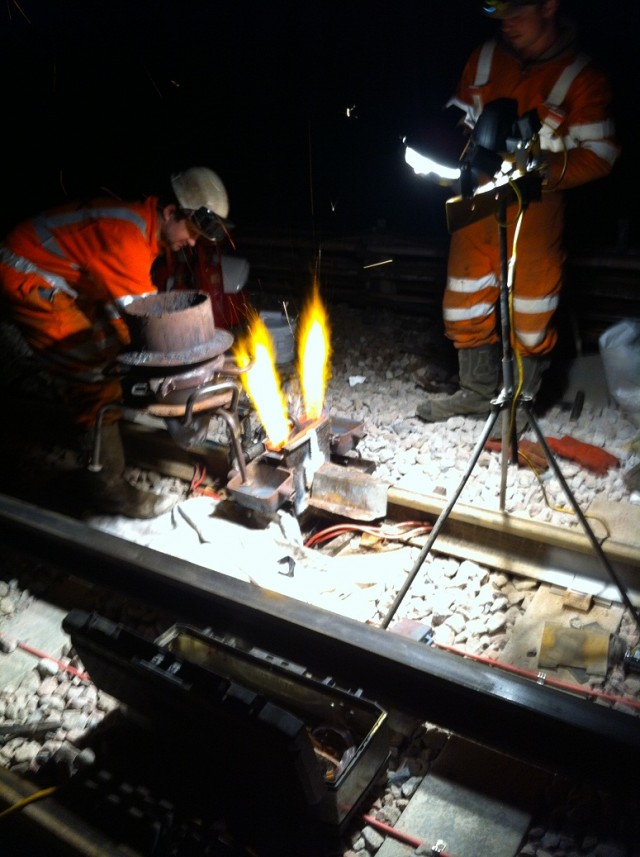

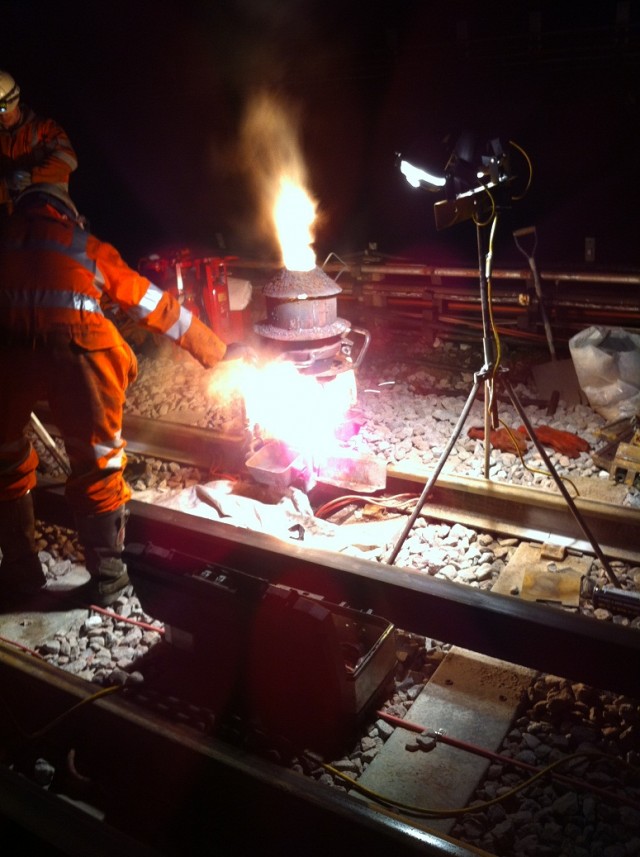

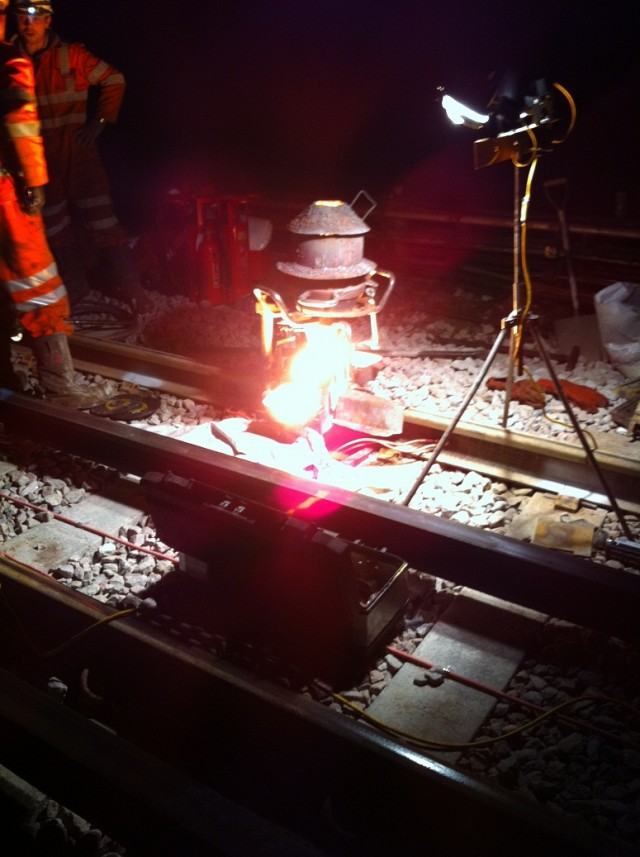

05. И опят же разогревается газовой горелкой

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:49
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

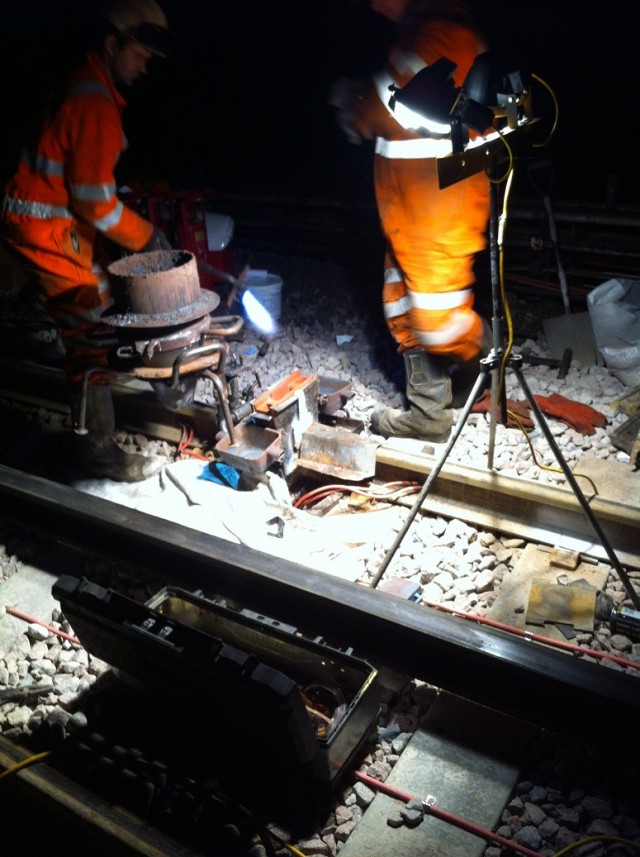

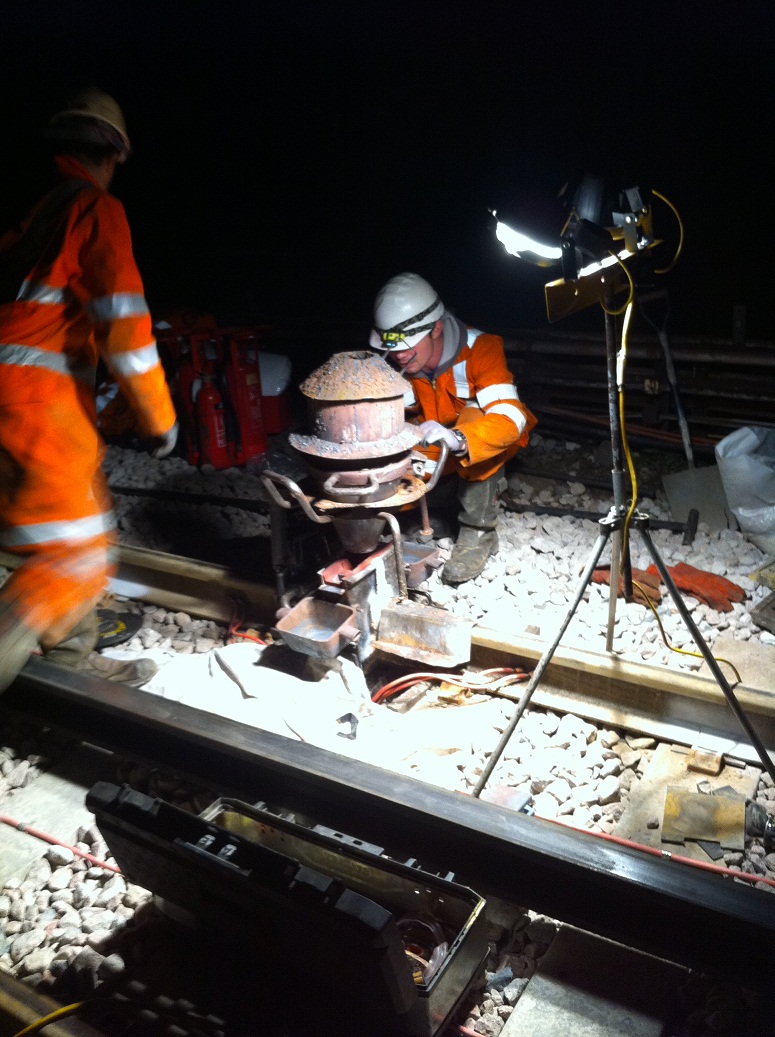

06. Сверху устанавливается тигль.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:51
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
07. Чтоб было понятно.Вот схема процесса.

После выпуска стали из тигля зазор в рельсовом стыке заполняется в направлении снизу вверх. В отличие от стандартных термитных сталей, при двухкомпонентной сварке используется относительно низколегированная часть плавки, которая обеспечивает высокую вязкость металла сварочного шва. В зоне рабочей поверхности рельса в этом случае износостойкость была бы недостаточно высокой. В связи с этим требуется дополнительное легирование, по крайней мере в верхней части головки рельса. Для этого легирующие добавки помещаются на нижнюю сторону керамической накладки. Во время заливки контакт сплава с дополнительными легирующими добавками невозможен, но по мере заполнения стыка снизу вверх расплавленная сталь подходит к низу керамической накладки, легирующие добавки расплавляются и попадают в металл шва именно в зоне головки рельса. В результате этого сварной шов в зоне подошвы и шейки рельса обладает высокой вязкостью, а в зоне головки повышенной износостойкостью.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:52
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
08. Схема

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:54
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

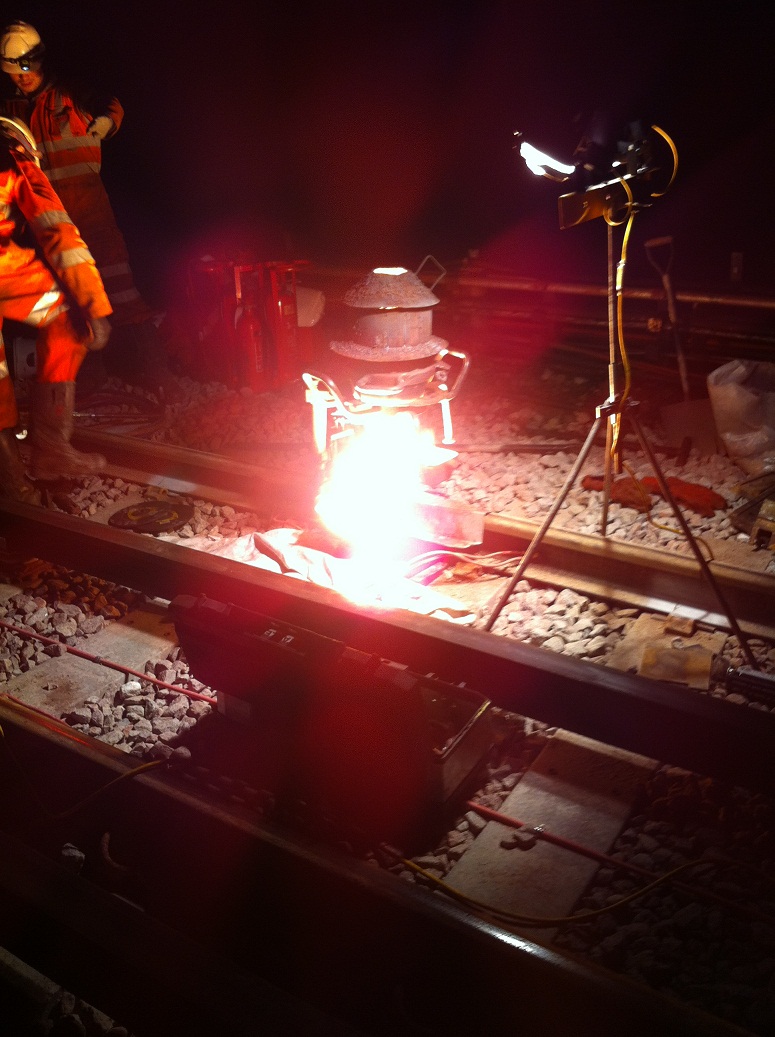

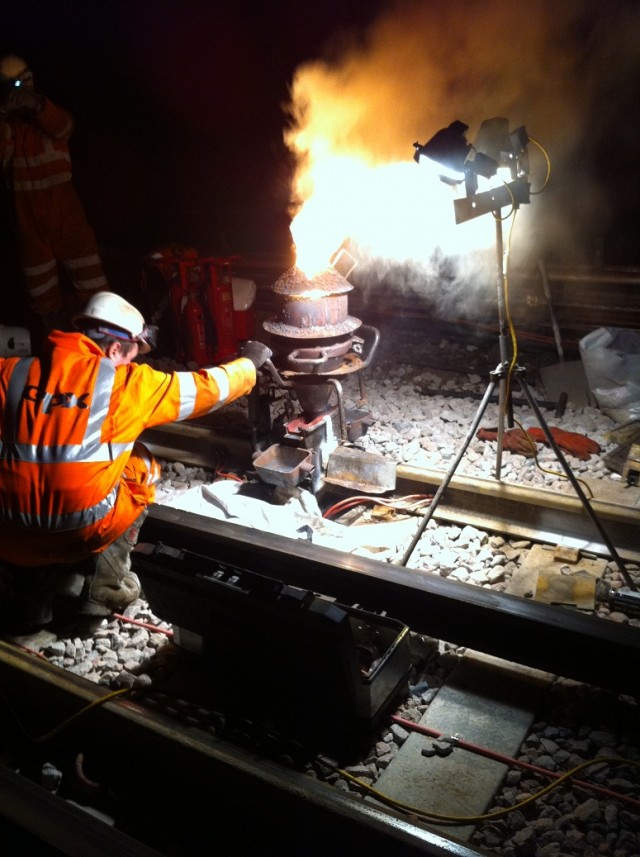

09.Спец смесь в тигле поджигается

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:54
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
10.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:55
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

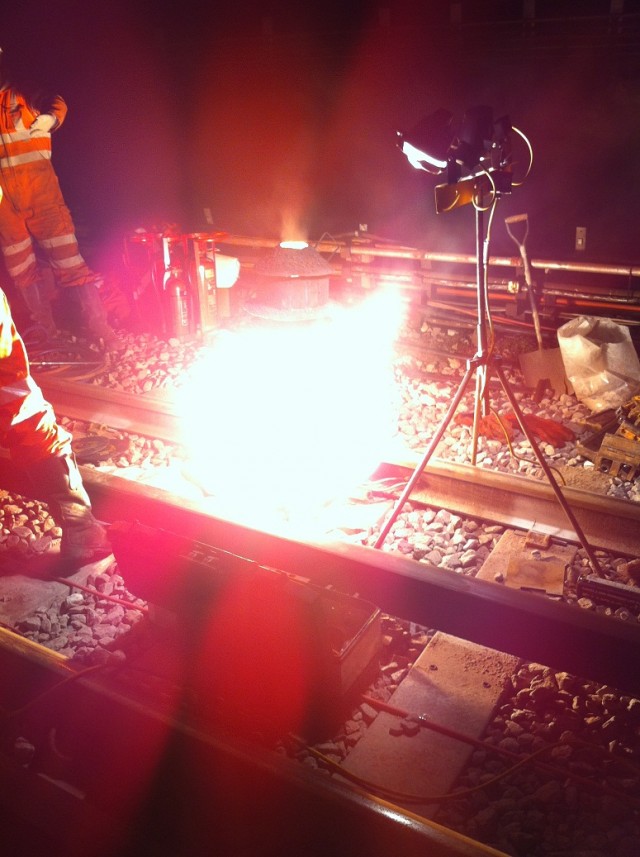

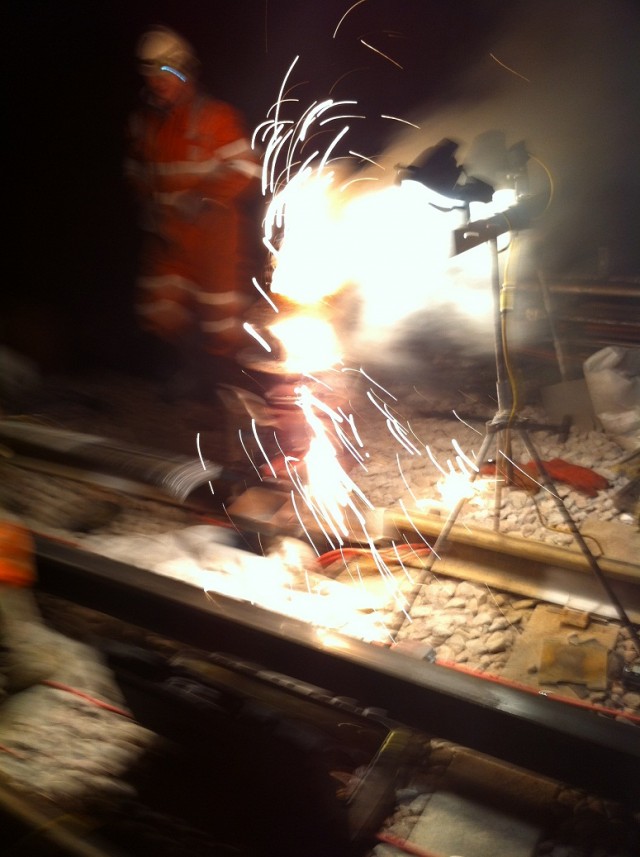

11. Металл начинает заполнять форму

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:56
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
12. Процесс пошел

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:57
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
13. Излишки стекают в спец ковшики по краям Тигля

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:58
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
14. вот тут лучше видно

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 01:59
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
15. Остывает металл в форме

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:00
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
16. Остывает в сторонке раскаленный тигль

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:02
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

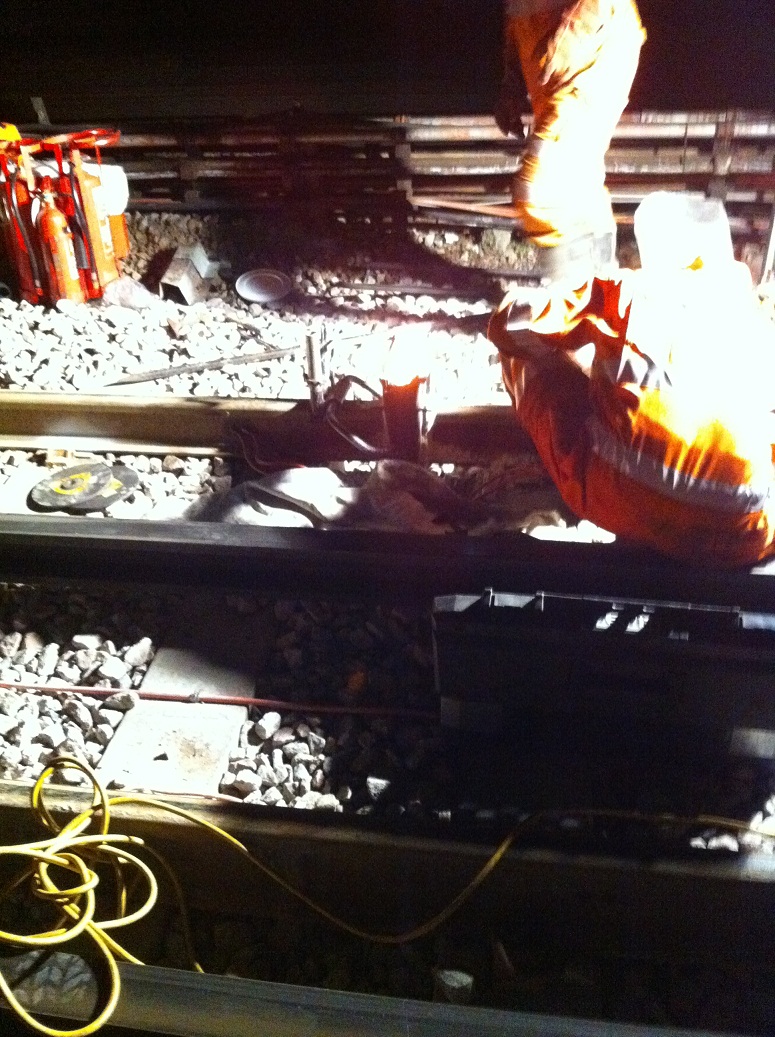

17. Пока металл горячий и мягкий его обрезают гидравлическим ручным прессом, по форме рельс (фиг знает как называется по русски )

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:03
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
18. В процессе

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:04
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
19. Теперь ждем пока остынет и затвердеет

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:06
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
20. Отбивается лишний металл, в основном пористый и шлакообразный

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:08
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

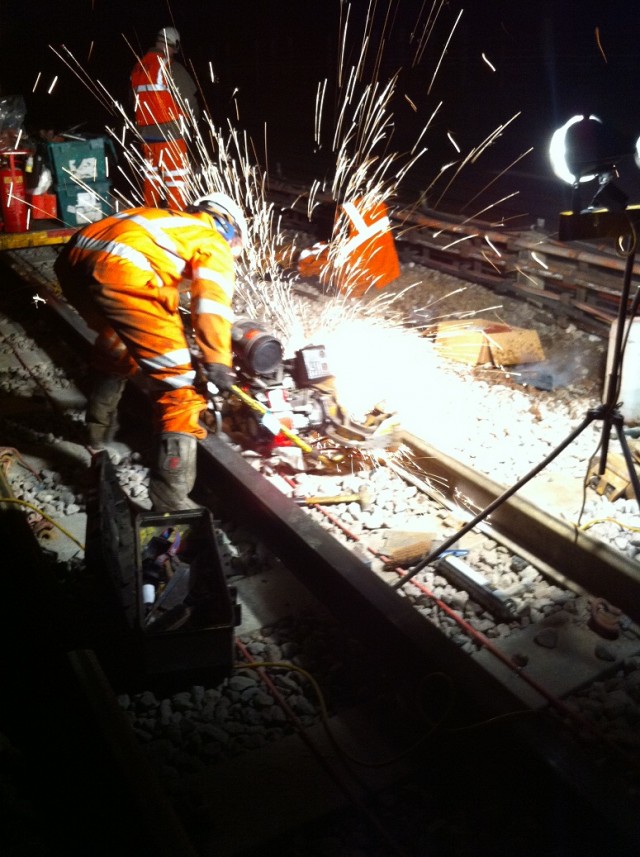

21. Вот такой приблудой с бензиновым двигателем рельсы полируются

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:09
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139

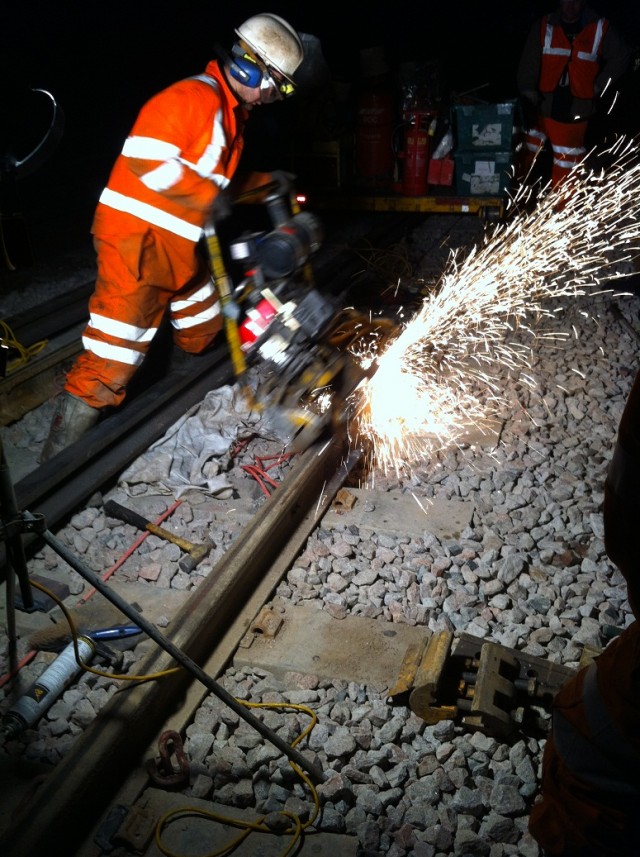

22. Сам процесс


Это сообщение отредактировал andryxan - 26.02.2012 - 02:10

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:10
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
23.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:11
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
24.

Одна ночь моей работы

[^]
andryxan
26.02.2012 - 02:14
Статус: Offline


Шпалоукладчик

Регистрация: 8.02.11
Сообщений: 1139
25. В итоге получаем вот такой красивый прочный шов. У меня все.
