Старый ноутбук и немного его ремонта. ~35 пикч.

Директор нашей организации страдает собирательством, и у него завалялся вот такой древний мамонт.

Yap 27.04.2026 - 11:49

Продам слона • На сайте 21 год

Диагноз у него был "что-то не работает". Я был несказанно рад покрутить технику которая едва ли на десяток лет младше меня.

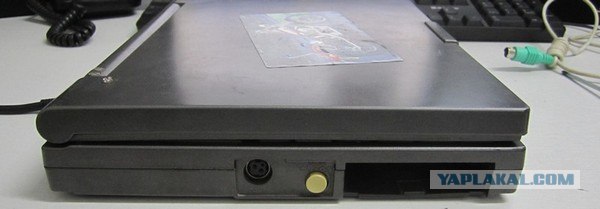

Вид слева

Вид справа

Вид сзади

Наклейка на дне

Блок питания

Ноутбук помыргивал светодиодами, грузиться не собирался. Подозрение пало на разъем питания.

Разобранный ноутбук

Несколько удивил флоповод EPSON, хотя позже я вспомнил что в моем первом компе флоповод стоял их же производства.

Микросхема биоса

Сердцем ноутбука выступает процессор AMD AM386SZ/SXL-25, с тактовой частотой в невообразимых 40 МГц.

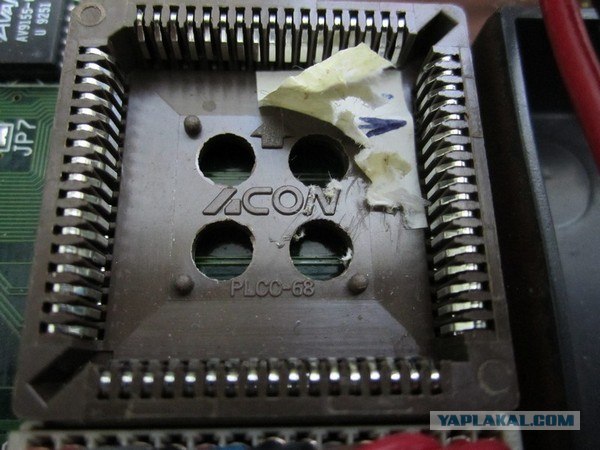

Рядом с процессором пустой разъем под какой то чип. Я так предполагаю что под Сопроцессор.

Чтото я увлекся, продолжаем чинить) Плата питания.

Вот виновник — плохая пайка.

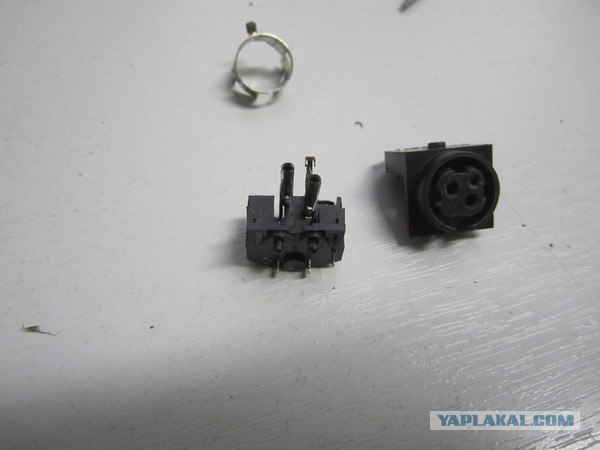

Видно, что кто то паял тут до меня, возможно не один раз. Я вообще выпаял разъем

Чтоб разобрать и проверить состояние самих контактов, оказалось не зря, один контакт был сильно деформирован, все выпрямил, собрал, впаял обратно.

Любопытство меня все таки одолело, я раскурочил "обшивку" жесткого диска.

Оказалось, там 2.5 дюймовый ЖД JVC, судя по модели должен быть около 60 Мегабайт)

Продолжаем разбирать. Справа в синей изоляции — батарейный блок, для питания биоса.

Разбираем крышку. Под резиновыми заглушками

Болтики), ну ничего не меняется, в современных ноутах все так же.

Жидкокристаллический экран, справа 1 лампа, 2 крутилки — регуляторы яркости и контрастности.

Задняя сторона панели вся в чипах

Вот поближе.
