Самодельный "Стоп-сигнал", привлекает внимание заднего водителя


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~biowolf~~	12.02.2012 - 15:00 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	163 Решил тряхнуть стариной и заняться радиоэлектроникой, которой занимался со школы до института, а после института семья, работа, работа, работа, работа... в общем забросил это дело на много лет. И вот сейчас, в свои 34 года, решил собрать что нибудь, начав со схемы "Стоп-сигнал". Схемка эта была опубликована в журнале "Радиоконструктор" №7 2000г. (будет 11 фот и 1 видео)
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

~~biowolf~~	12.02.2012 - 15:01 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Разрабатываем макет платы.
	[^]

~~biowolf~~	12.02.2012 - 15:02 [ показать ]

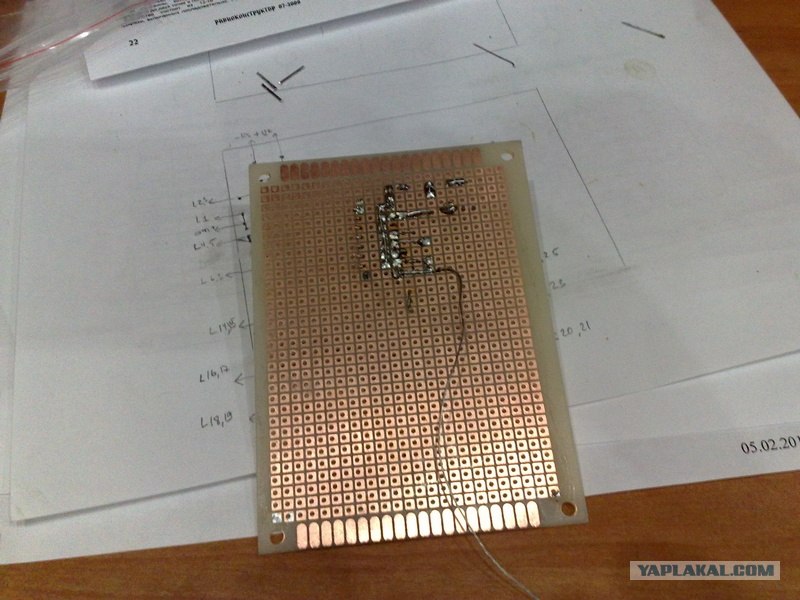

Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Плату я травить не стал, решил обойтись монтажной платой (это такая плата с дырочками по всей площади, с контактными площадками. Процесс пошел
	[^]

~~biowolf~~	12.02.2012 - 15:03 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Микросхемы обязательно сажать на панельку! А то вдруг что, а выпаивать потом задолбишься.
	[^]

~~biowolf~~	12.02.2012 - 15:04 [ показать ]

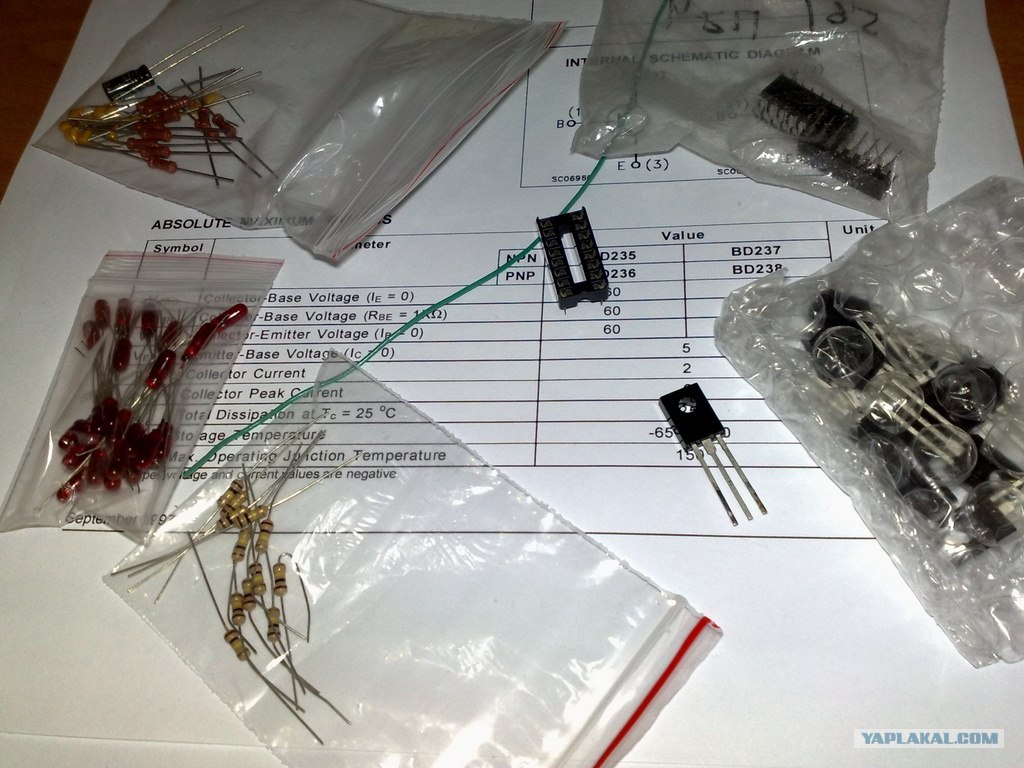

Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Все необходимое закуплено и вся вспомогательная информация распечатана.
	[^]

~~biowolf~~	12.02.2012 - 15:06 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Можно сделать на светодиодах, но я предпочел 12-вольтовые маленькие лампочки похожие на светодиоды. Детальки.
	[^]

~~biowolf~~	12.02.2012 - 15:06 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Процесс пошел дальше.
	[^]

~~biowolf~~	12.02.2012 - 15:07 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Процесс идет потихоньку - с чувством, с расстановкой (компонентов на плате )
	[^]

~~biowolf~~	12.02.2012 - 15:08 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	В общем вот так начиналось.
	[^]

~~biowolf~~	12.02.2012 - 15:10 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Я не стал по каждой впаянной детальке делать фото, а посему смотрим уже готовый результат. Лампочки сразу сделал на плату, что бы убедиться что всё работает.
	[^]

~~biowolf~~	12.02.2012 - 15:14 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Задняя сторона - монтажка удобна тем, кому не хочется заморачиваться с хлорным железом, а также можно немного изменить первоначальный вариант разводки платы в случае если что-то не так. Кстати "обратная сторона" монтажки (минусу ее использования) состоит в том, что в случае чего выпаивать детали очень тяжело! У меня так случилось, когда конденсаторы со значением 0,1 не дали нужную задержку. Пришлось перепаивать на 0,47. Это сообщение отредактировал biowolf - 12.02.2012 - 15:18
	[^]

~~biowolf~~	12.02.2012 - 15:19 [ показать ]
Статус: Offline Шутник Регистрация: 3.01.11 Сообщений: 0	Все готово, теперь тестируем. Позже надо будет собрать всё в корпус и и развести правильно в обе стороны лампочки - их будет 25. И огонь будет нарастать с одной точки и расходится по обоим сторонам. Но это будет не в этой новости. А пока сам результат. (на этом всё.) Это сообщение отредактировал biowolf - 12.02.2012 - 15:20
	[^]

SevaLamerson	12.02.2012 - 15:20 [ показать ] 7
Статус: Offline наивность идеалов(∞≈0) (c) хомяк Моррис Регистрация: 25.03.10 Сообщений: 2619	Зачем выпаивать кондеры? Если повысить емкость нужно, то можно навесить параллельно к уже припаянному. А так, красота, но на светодиодах было бы ловчее. Это сообщение отредактировал SevaLamerson - 12.02.2012 - 15:22
	[^]

Шлакоблок	12.02.2012 - 15:21 [ показать ] 0
Статус: Offline Наноматирьял ис Сколкава Регистрация: 30.01.11 Сообщений: 2076	Дааа. Такой стоп сигнал точно привлечёт внимание заднего водителя... Окрещщу только за конечный результат. Это сообщение отредактировал Шлакоблок - 12.02.2012 - 15:23
	[^]

Leonard22	12.02.2012 - 15:21 [ показать ] 3
Статус: Offline Шутник Регистрация: 23.05.11 Сообщений: 38	Автор поясни плиз, а зачем это нужно? Для чего применять? Далек от электричества, потому и спрашиваю. Это сообщение отредактировал Leonard22 - 12.02.2012 - 15:22
	[^]

Vadicos	12.02.2012 - 15:21 [ показать ] 0
Статус: Offline Приколист Регистрация: 3.01.12 Сообщений: 318	Всегда приятно смотреть, когда кто-то делает нечто подобное. Особенно такому криворучке, как я.
	[^]

~~biowolf~~

12.02.2012 - 15:21

Статус: Offline

Шутник

Регистрация: 3.01.11
Сообщений: 0

Цитата (SevaLamerson @ 12.02.2012 - 15:20)

Зачем выпаивать кондеры? Если повысить емкость нужно, то можно навесить параллельно к уже припаянному.

Так и сделал сперва, напаял параллельно с обратной стороны платы, но понял что колхоз получился. Поэтому решил делать так уж делать нормально.

[^]

killerlot	12.02.2012 - 15:21 [ показать ] 0
Статус: Offline Заслуженный Тролль Аргентины! Регистрация: 31.03.09 Сообщений: 2131	Всегда уважал тех, кто может вручную плату развести. А я все в PCad да в Accel, но руками как-то не научился толком. Браво. И вопрос, объясните мне дураку зачем этот девайс нужен вообще, у машины своих стоп сигналов не хватает? Это сообщение отредактировал killerlot - 12.02.2012 - 15:23
	[^]

~~biowolf~~

12.02.2012 - 15:23

Статус: Offline

Шутник

Регистрация: 3.01.11
Сообщений: 0

Цитата (Leonard22 @ 12.02.2012 - 15:21)

Автор поясни плиз, а зачем это нужно? Для чего применять?

Первостепенно для собственного времяпрепровождения за любимым увлечением.
Второстепенно - видел аналогичное на одном автомобиле, очень красиво было когда огни при торможении разбегались в разные стороны. Стоял в пробке и любовался. Теперь сам сделал.

[^]

~~SlaXx~~

12.02.2012 - 15:24

Статус: Offline

Властелин колец

Регистрация: 7.04.09
Сообщений: 1806

Награды (1):
	жабер ЯПа

Автор, а кто у тебя на аватаре?
В пайке и платах понимаю мало. Поэтому уважаю людей с такими идеями.

[^]

baserjoe	12.02.2012 - 15:24 [ показать ] -4
Статус: Offline Хохмач Регистрация: 27.07.11 Сообщений: 699	епта, братан, ну ты сделал.....во приблуда бля!!!(сплевывая шелуху от семок)
	[^]

SevaLamerson	12.02.2012 - 15:26 [ показать ] 0
Статус: Offline наивность идеалов(∞≈0) (c) хомяк Моррис Регистрация: 25.03.10 Сообщений: 2619	biowolf , но можно впаивать и со стороны монтажа, все равно, по сути, - это монтажка, т.еотладочная плата. За пряморукие отзеленил на ведерко канифольки. Я так полагаю, что следующий этап этой разработки лазерно-утюжная технология для производства ПП, а то не гоже совать монтажку в машину. За одно и пикадить научитесь. Это сообщение отредактировал SevaLamerson - 12.02.2012 - 15:33
	[^]

~~biowolf~~

12.02.2012 - 15:26

Статус: Offline

Шутник

Регистрация: 3.01.11
Сообщений: 0

Цитата (killerlot @ 12.02.2012 - 15:21)

Всегда уважал тех, кто может вручную плату развести. А я все в PCad да в Accel, но руками как-то не научился толком. Браво.

И вопрос, объясните мне дураку зачем этот девайс нужен вообще, у машины своих стоп сигналов не хватает?

Платы с детства развожу в ручную, в PСad к сожалению не научился пока работать...
Свой стоп сигнал просто загорается, а тут создается эффект бегущего нарастающего огня.
В общем тут плохо видно, надо лампочки раскидать (напомню их 25 штук, а тут 12 всего) и тогда станет ясно как оно смотрится.

Добавлено в 15:27

Цитата (SlaXx @ 12.02.2012 - 15:24)

Автор, а кто у тебя на аватаре?
В пайке и платах понимаю мало. Поэтому уважаю людей с такими идеями.

На аватаре интеллигентный человек судя по всему. (нет, это не моё фото :-) )

Это сообщение отредактировал biowolf - 12.02.2012 - 15:27

[^]

xfight	12.02.2012 - 15:28 [ показать ] 0
Статус: Offline Приколист Регистрация: 24.06.09 Сообщений: 289	еще не было поста "зелень за прямые руки" буду первым
	[^]

killerlot	12.02.2012 - 15:28 [ показать ] 20
Статус: Offline Заслуженный Тролль Аргентины! Регистрация: 31.03.09 Сообщений: 2131	biowolf А я все вот такой девайс сваять хочу, да руки не доходят и задницу лень до радиорынка поднять. Примечателен он тем, что можно напрямую с клавы писать. Это сообщение отредактировал killerlot - 12.02.2012 - 15:30
	[^]
