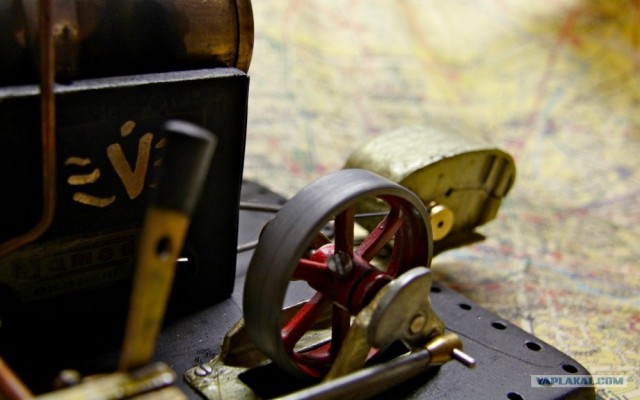

История того, как английский паровой двигатель в обычной квартире стал маленьким электрогенератором.

Паровой зарядник для мобильного телефона

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Kurdit
7.02.2012 - 11:34
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
С самого начала паровой экспансии в XIX веке двигатели строились не только большие и настоящие, но и маленькие и декоративные. Когда паровая машина была в диковинку модели показывали удивлённой публике, когда стала повсеместной — превратилась в отличное учебное пособие и просто замечательную игрушку для подрастающего поколения творцов промышленной революции. Так в конце викторианской эпохи и в начале эдвардинской эры стали появляться компании, делающие игрушечные паровые машины массово. А в XX веке, а именно в 1937 году, когда паровая техника уже теряла свою славу, в Соединенном Королевстве появилась фирма Mamod, название означает Malins Models. И с тех пор эта фирма снабжает паровыми двигателями всех страждущих. Так в 60х годах они снабдили двигателем неизвестного, от которого этот двигатель перешел к человеку, который и выложил сей агрегат на ебей. Двигатель заюзанный и даже замучанный. После победы в аукционе, оплаты и скоростной работы Почты России у меня в руках оказалась коробка со штампами Королевской Почты. С надписью «Steam engine».

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:35
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Открываем.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:36
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Почта России.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:36
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Двигатель с полвековой историей имеет название SE2, «Stationary engine 2». Коробка, очевидно, от другого агрегата.
После чистки аппарат предстал в таком виде, довольно жалком, но всё-таки живом.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:36
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184

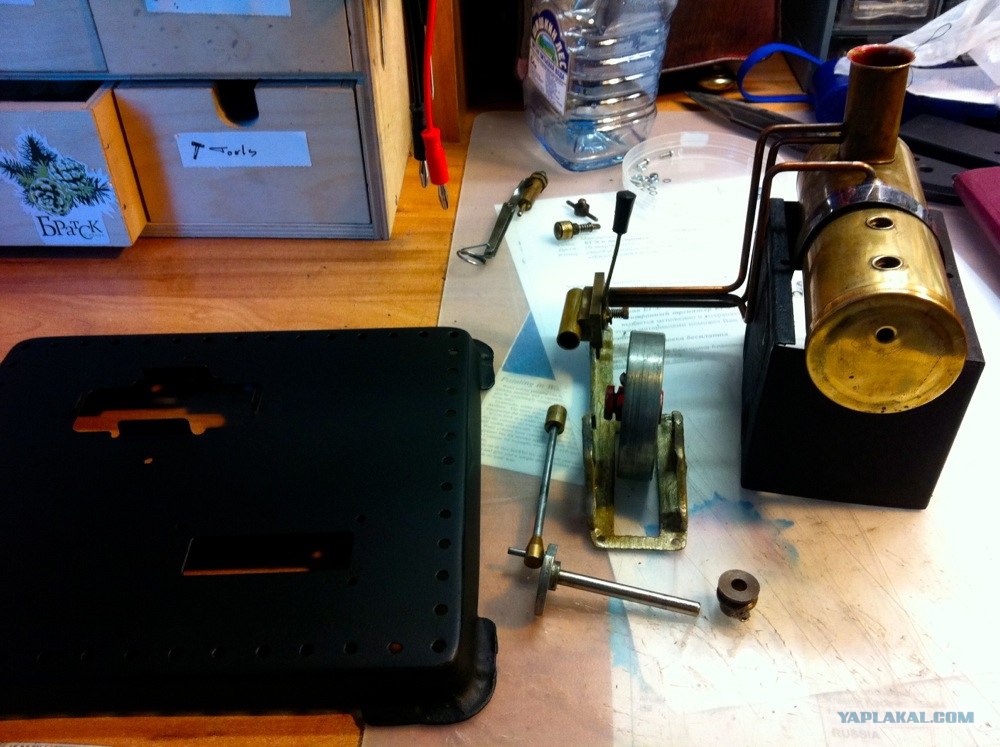

Далее последовали первые попытки привести машину в порядок.
Двигатель был полностью разобран, каждая деталь отчищена, крепления заменены, а платформа, держатель маховика и топка перекрашены. Котел был немного отполирован, а изнутри пришлось достать несколько дробинок припоя, которые прошлый хозяин уронил при пайке труб.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:37
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Двигатель устроен очень просто. Огонь нагревает котёл с залитой в него водой, вода превращается в пар и стремится совершить работу, что и делает, толкая поршень с подсоединенным через шатун маховиком. Сам поршень расположен в цилиндре, закрепленном на оси и прислоненным пружиной к пластинке с тремя отверстиями. Два отверстия, нижнее и верхнее, подсоединены к трубам, ведущим в воздуховод, через них уходит отработанный пар, центральное как раз находится под давлением пара из котла. Цилиндр качается то впуская, то выпуская пар к поршню. Этот механизм называется oscillating cylinder engine и неплохо описан в википедии.

Это сообщение отредактировал Kurdit - 7.02.2012 - 11:59

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:37
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
В оригинальном варианте нагрев котла производился из спиртовки с фитилём, в более продвинутой из спиртовки с решеткой, а у присланного экземпляра была сковородка для твердого топлива, «таблеток».

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:38
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
После нескольких пробных запусков выяснились проблемы, одна из которых довольно критична, предохранительный клапан (пимпочка посредине котла) не особо хочет срабатывать, а прокладки под свистком (большая штуковина с кольцом) и краном и собственно клапаном затвердели и не очень хорошо выполняют свои изолирущие функции. Также твердое топливо выгорало очень быстро, поэтому в интернете был найден магазин, где был заказан новый клапан, спиртовка, резинки и наклейка с логотипом Mamod. (Он красивый, а прошлый пришлось закрасить.) С клапаном, как оказалось, ошибся, поэтому пришлось заказывать ещё раз.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:38
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
На фотографии видно качение цилиндра.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:38
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
В то же время, когда из Британии шли посылки с деталями, в России проходили опыты над превращением вращения маховика в электроэнергию.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:39
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Электрической машиной для двигателя стал китайский динамо-зарядник.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:39
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184

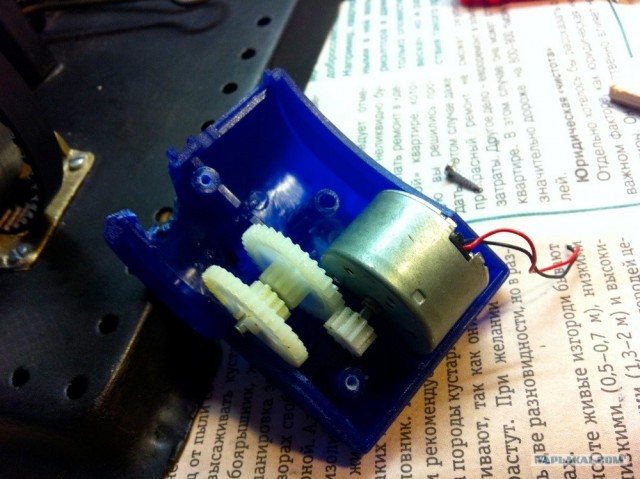

Он же.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:39
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Первая концепция передачи была крайне глупой с точки зрения механики, но очень простой к выполнению, был ремень, были шестерни.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:40
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184

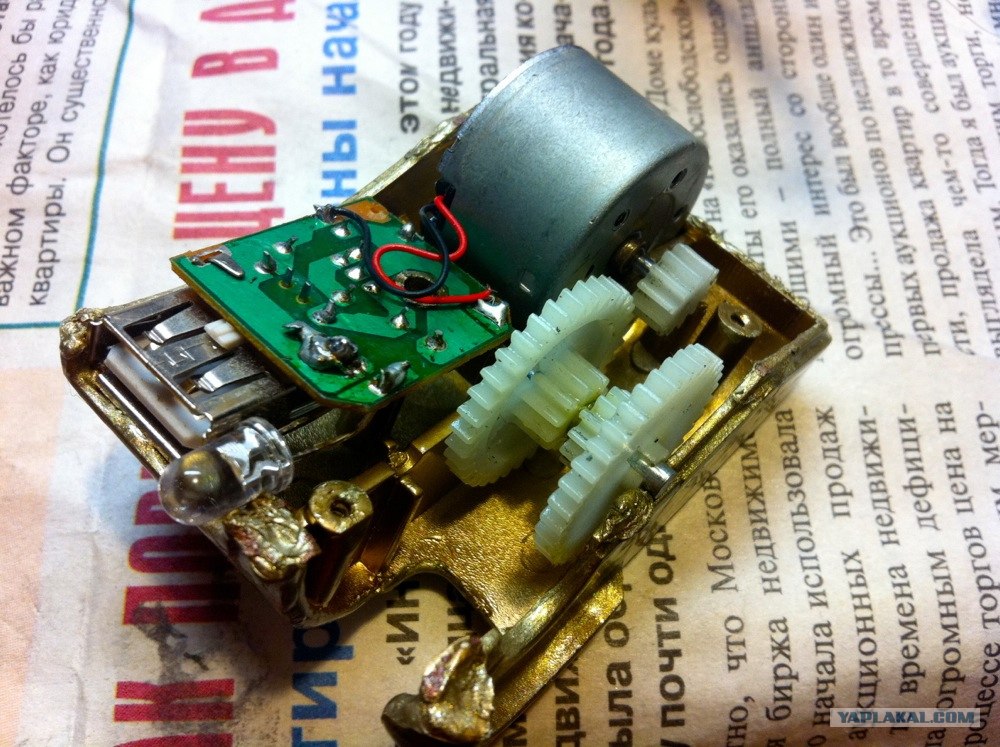

Внутри.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:40
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184

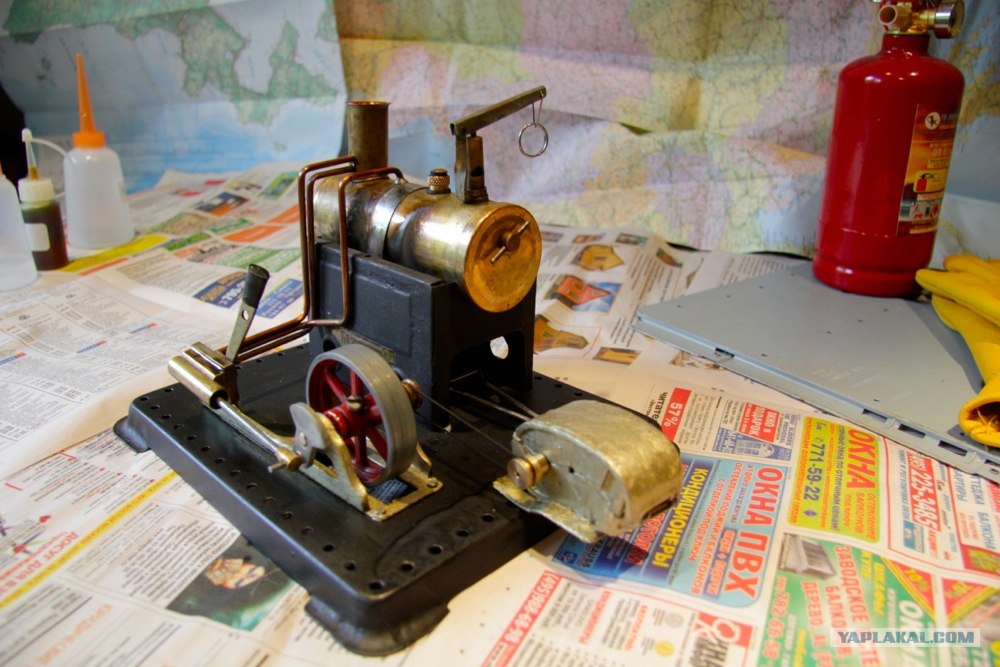

Однако мощности двигателя не хватило, тогда был принят гораздо более логичный вариант, который и используется в нынешней версии. Он сработал великолепно.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:40
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Объём спиртовки и объём котла отлично выверены, спирт сгорает и вода выкипает примерно в одно время, за 15 минут. Полезная работа совершается последние десять минут. Агрегат выглядит очень красиво. Не слишком умные телефоны заряжается превосходно.

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:42
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
По итогам создания получился вот такой короткий фильм:



Двигатель, в отличие от прошлого прибора, не так сильно полезен в быту, разве что при отключениях электричества.
В твиттере была мысль, что агрегат можно использовать в походах, но всё-таки двигатель тяжеловат и не так уж и портативен.
В планах есть мысли как улучшить машину: уменьшить вибрацию, врезать манометр и добавить вольтметр.

Это сообщение отредактировал Kurdit - 7.02.2012 - 11:50

Паровой зарядник для мобильного телефона

[^]
Kurdit
7.02.2012 - 11:43
Статус: Offline


Penis Hilton

Регистрация: 29.08.11
Сообщений: 184
Конец.
