Новосибирская ГЭС (37 фото), +текст

via dedmaxopka

Новосибирскую ГЭС было решено возвести в октябре 1950 года на реке Обь - одной из крупнейших рек мира, это самая протяженная река в России (5140 км от истока Иртыша), а по площади водосбора занимает 5-е место на земном шаре (2990000 км2).

1. ГЭС

2.

Наиболее благоприятным для строительства гидроузла изыскателями был признан створ реки Обь у деревни Нижние Чемы вверх по течению от города Новосибирска. Строительство Новосибирской ГЭС явилось первым и экспериментальным в Западной Сибири и продолжалось 11 лет.

И сегодня удивляют темпы её строительства, героический труд гидростроителей приравнивается к подвигу. В мае 1953 года начала укладка первого бетона, 5 гоября 1956 года перекрыто русло оби, через год был запущен первый агрегат и еще через полтора года был запущен последний седьмой гидроагрегат. 12 августа 1961 года ГЭС принята государственной комиссией в постоянную эксплуатацию.

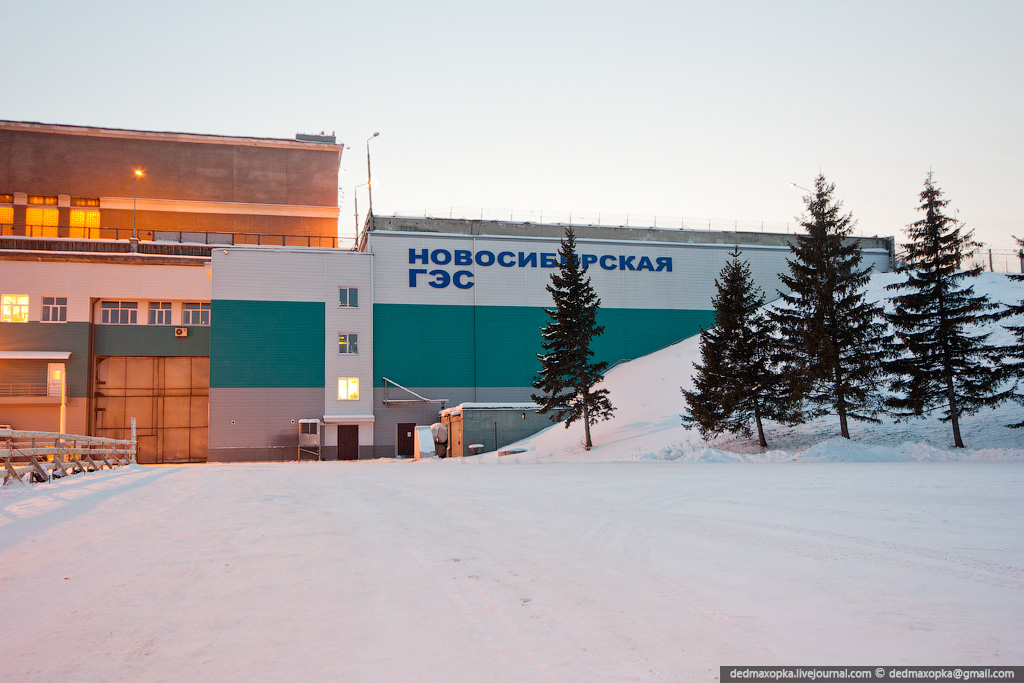

3. Здание ГЭС

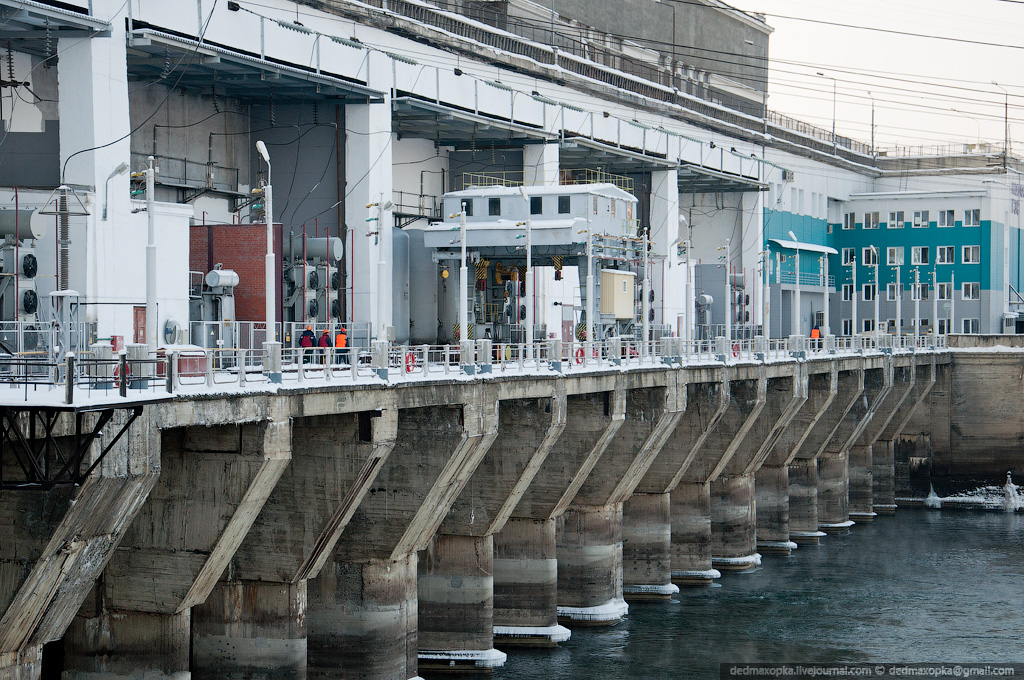

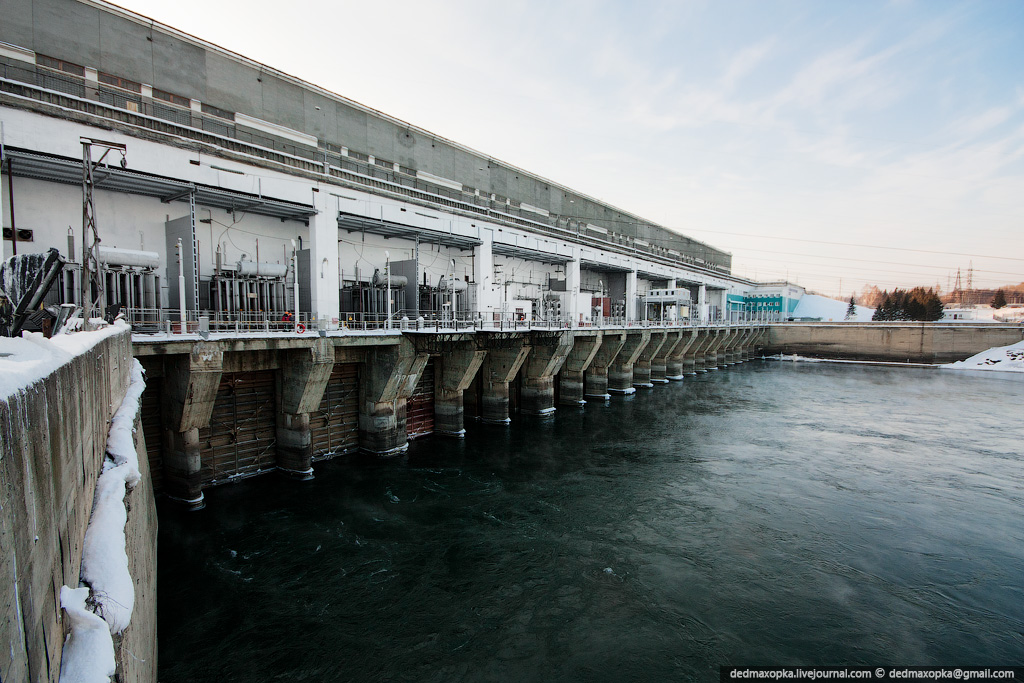

Новосибирская ГЭС - гидроэлектростанция руслового типа. Общая протяженность подпорных сооружений гидроузла составляет почти 5 км, большая часть из которых приходится на грунтовые плотины, а остальное на основные бетонные сооружения - здание ГЭС и водосливную плотину.

4. Водосливная плотина. Ведутся реставрационные работы.

5.

Напорный фронт Новосибирского гидроузла формируют 6 гидротехнических сооружений:

- левобережная земляная плотина (311м),
- здание ГЭС, в котором размещено основное генерирующее оборудование (223,6м),
- бетонная водосливная плотина, регулирующая расход воды через гидроузел (198,5м),
- правобережная земляная плотина (3044,5м)
- однониточный трехкамерный судовой шлюз, обеспечивающий проводку судов между рекой Обь и водохранилищем,
- правобережная земляная плотина (1023м).

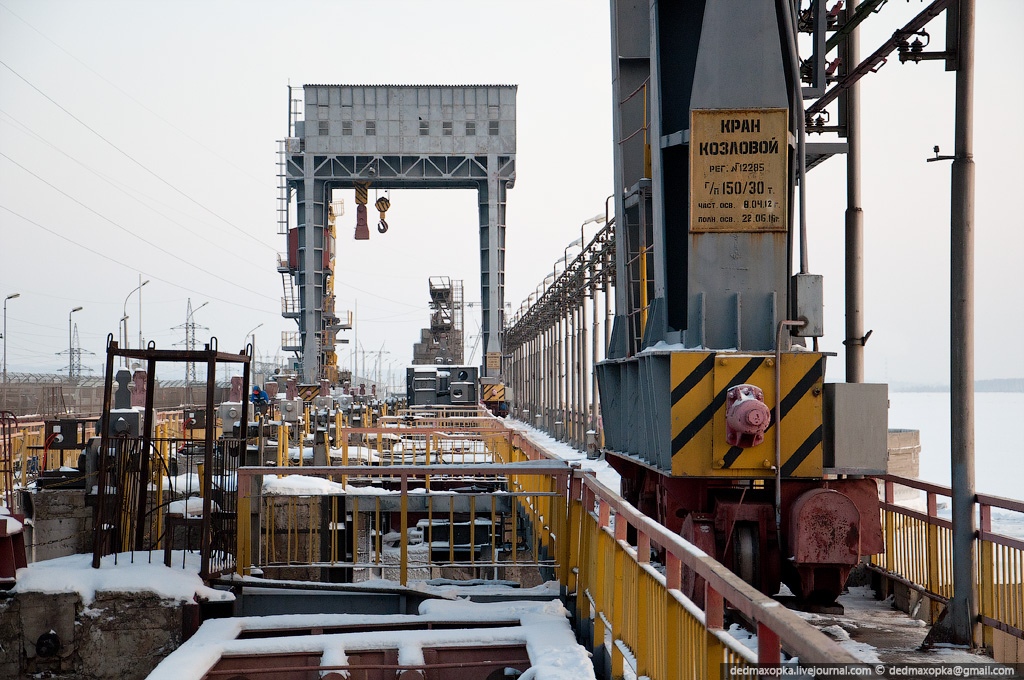

6. Козловые краны на водосливной плотине

По гидротехническим сооружениям прололжены автодорога и автомобильный мост, которые соединяют части города Новосибирска и две автомагистрали федерального значения, располженные на разных берегах.

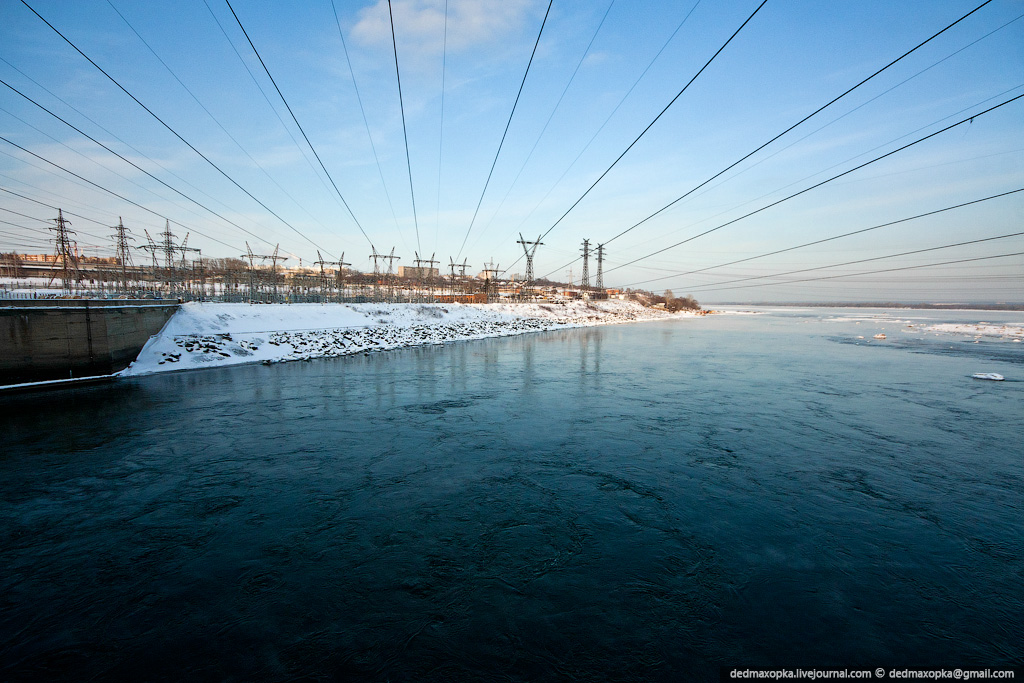

7. На левом берегу расоложено открытое распределительное устройство (ОРУ), обеспечивающее отпуск произведенной электроэнергии потребителям через электрические сети.

8. Основной расчетный расход воды через створ гидроузла составляет 16200 м3/с, что ровно объему воды в семи бассейнах с 6-ю дорожками для плавания.

Гидросооружения ГЭС образовали крупное водохранилище. Жители Новосибирска ласоково называют его Обским морем. Новосибирское водохранилище - это основной аккумулятор запасов пресной воды, кроме того ГЭС регулирует уровень воды в Оби. Водные ресурсы водохранилища используют для обеспечения судоходства, водоснабжения, развития рыбного и селького хозяйства.

9. При избытке притока воды водхранилища над расходом через гидротурбины вода в холостую сбрасывается через водосбросные сооружения.

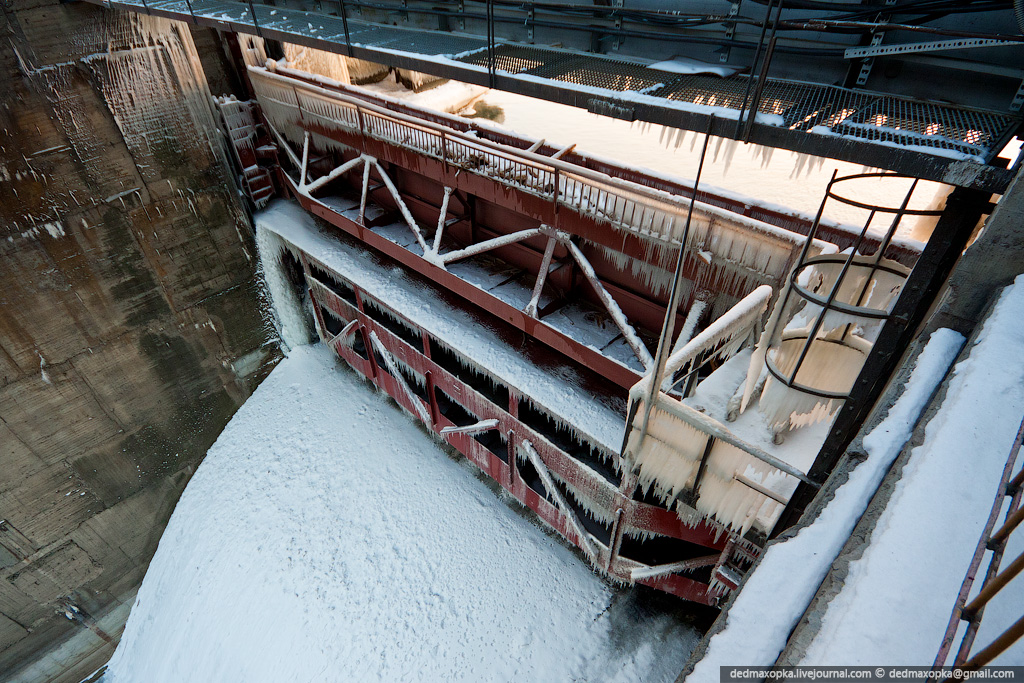

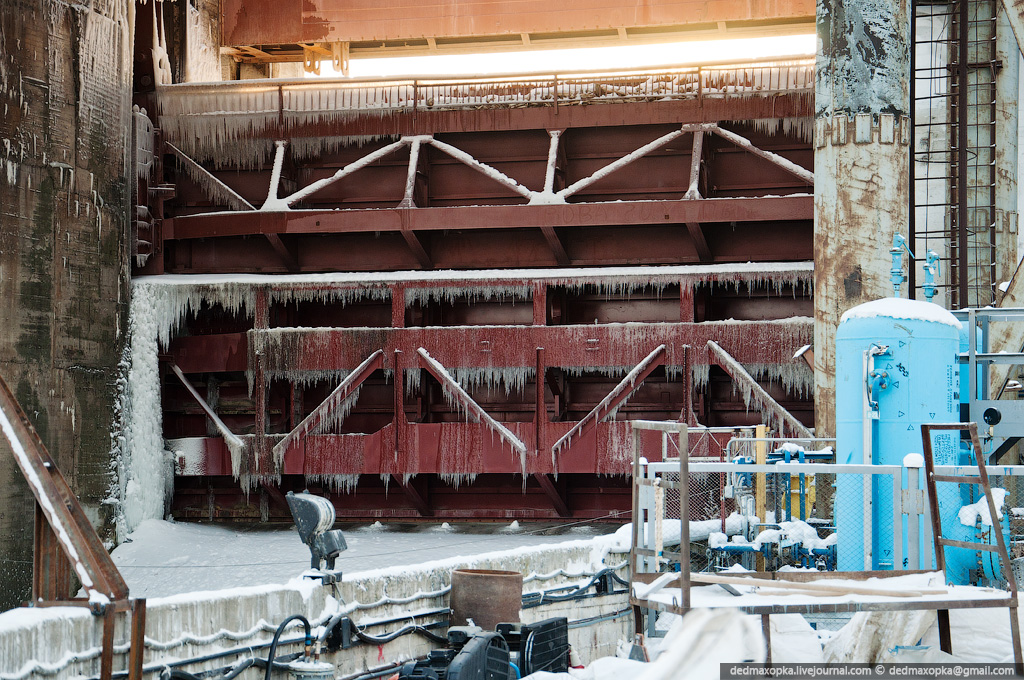

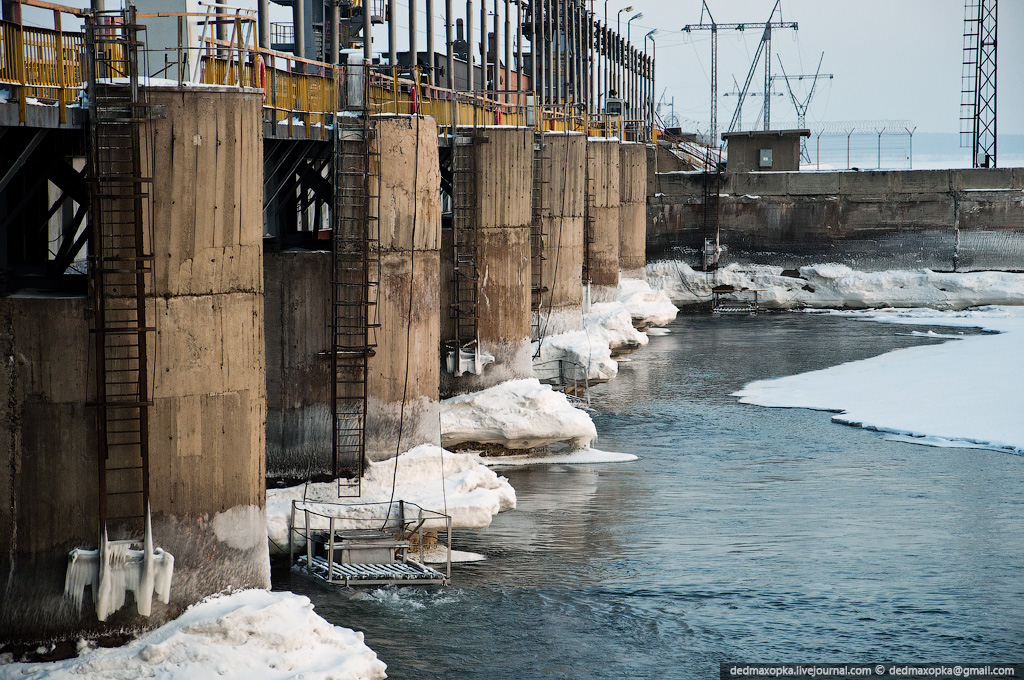

10. Бетонная водосливная плотина Новосибирской ГЭС состоит из 8-ми пролетом длиной 20 м каждая. Пролёты разделены бычками и перекрыты плоскими колёсными затворами, благодаря которым регулируется пропускная способность водослива.

11. Маневрирование затворами осуществляется двумя кранами. Водосливная плотина является важной и неотъемлемой частью ГЭС.

Водосливная грань плотины плавно сопрягается с дном нижнего бьефа посредством массивного бетонного водобоя и каменной рисбермы. Для гашения избыточной энергии потока в концевой части водослива имеются расщепители, а в водобойной части два ряда бетонных шашек-гасителей. Водобойная плита заканчиваается бетонным зубом, в плите предусмотрены разгрузочные отверстия для выхода фильтрации воды . Шашки-гасители на водобойной плите расположены в шахматном порядке, они имеют высоту 2.5 м, трапецеидальную форму с длиной основания 6 м.

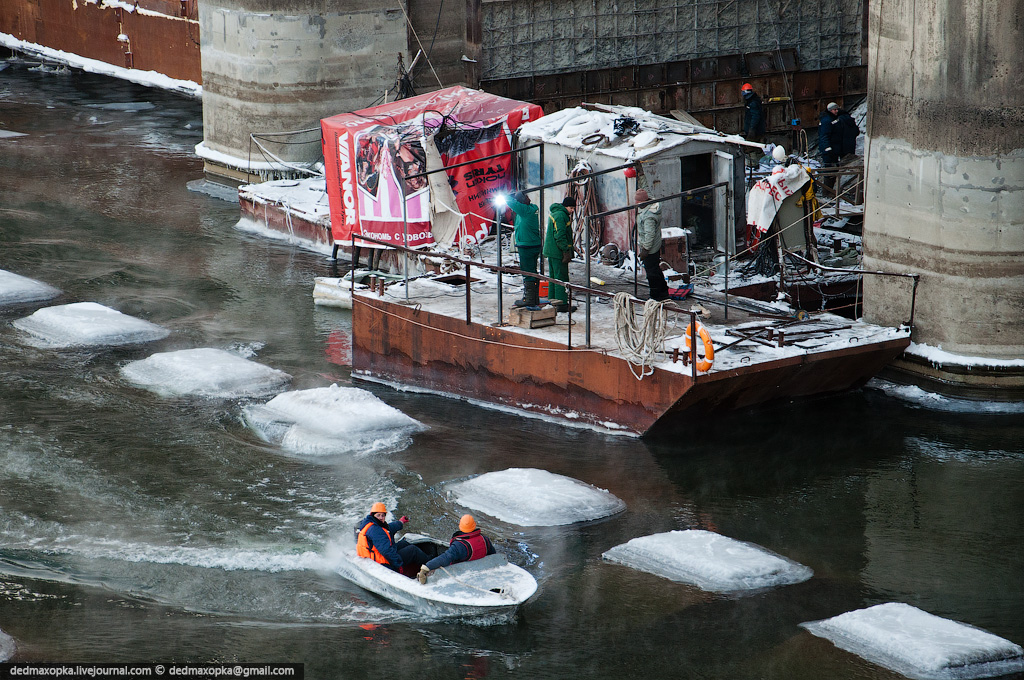

12. Из воды выглядывают те самые шашки-гасители. Ведутся реставрационные работы.

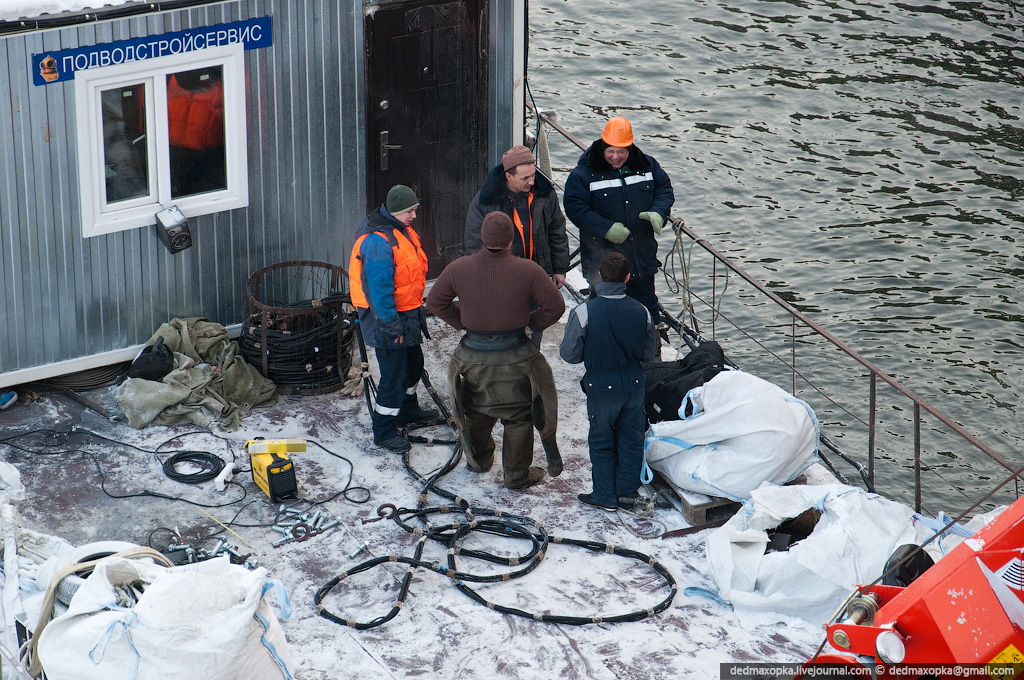

13. Водолазы работают под водой. В любой холод.

14. Водосбросное сооружение

15.

16. Верхний бьеф

17. Одна из проблем ГЭС - рыбаки на нижнем бьефе. И ведь не боятся, что их может смыть при водосбросе.

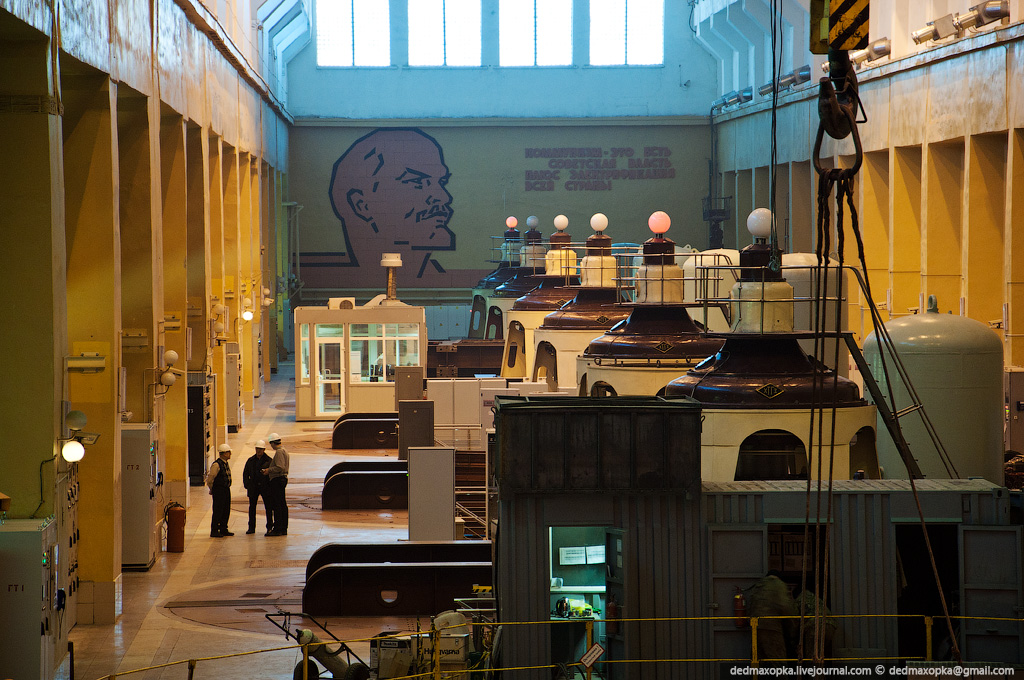

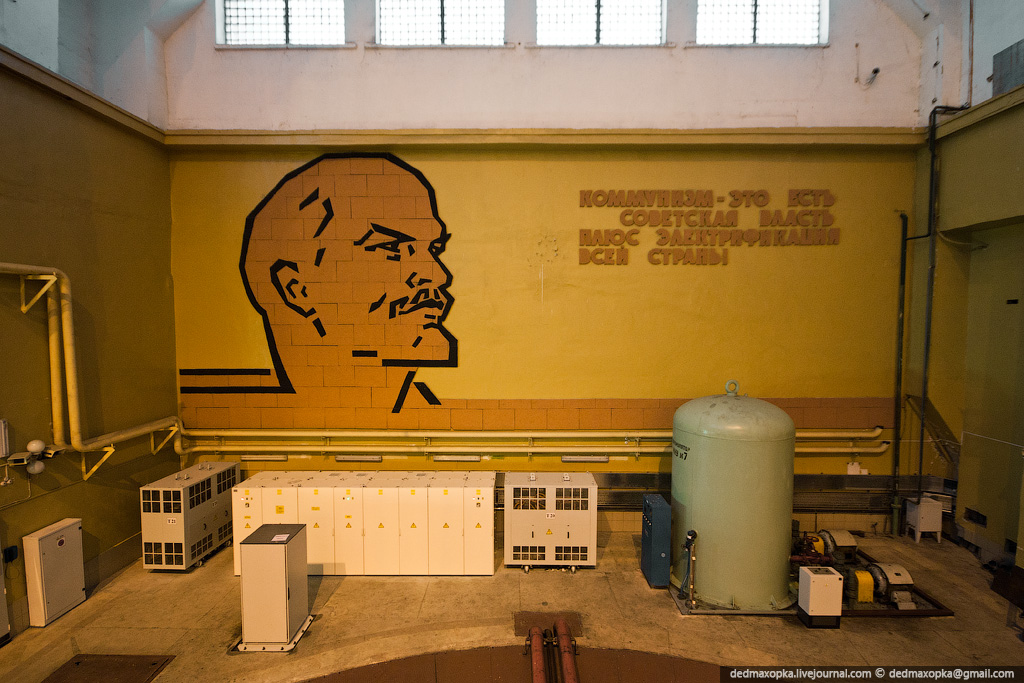

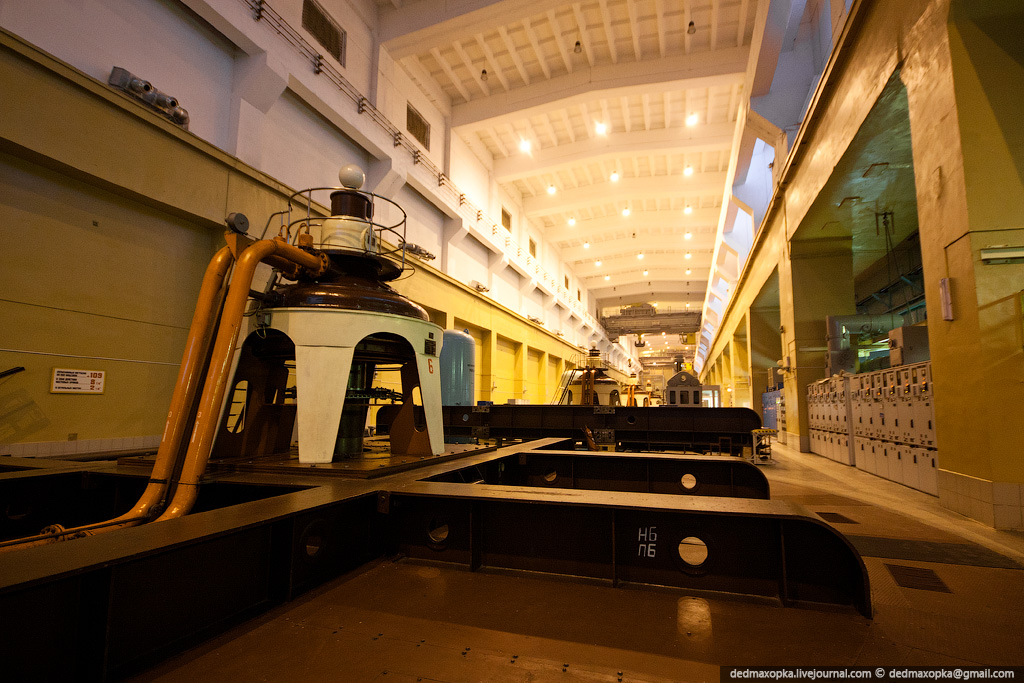

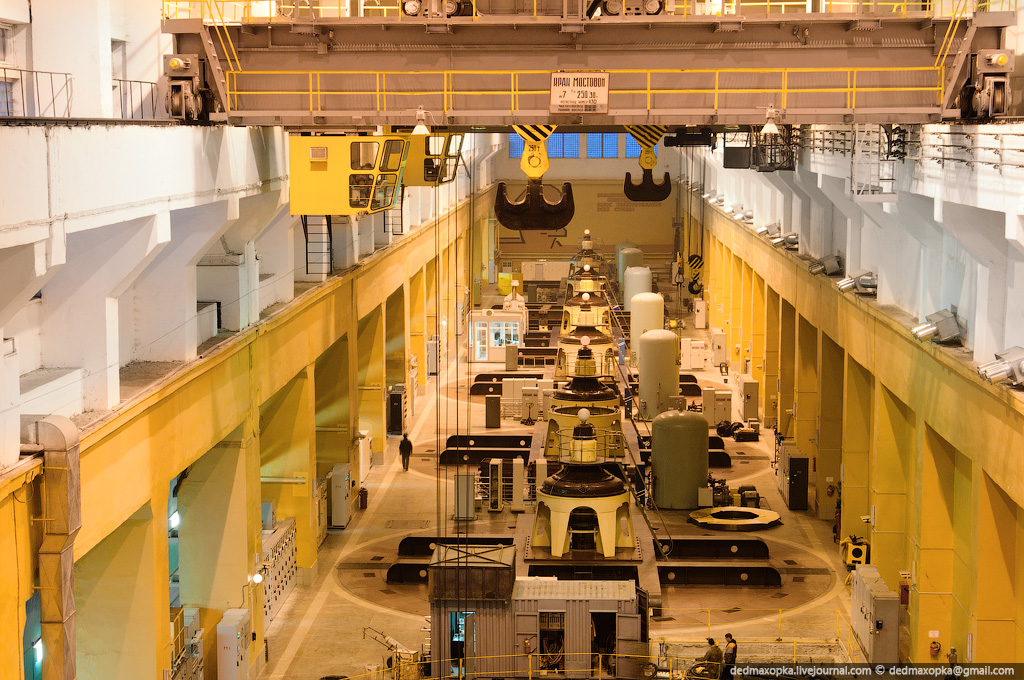

18. Машинный зал - это сердце гидроэлектростанции. Здесь расположены 7 гидроагрегатов, которые преобразовывают энергию воды в электрическую энергию. На момент фотографирования велась модернизация одного из гидроагрегатов.

19.

20.

21.

22.

23. Каждый гидроагрегат состоит из турбины и генератора.

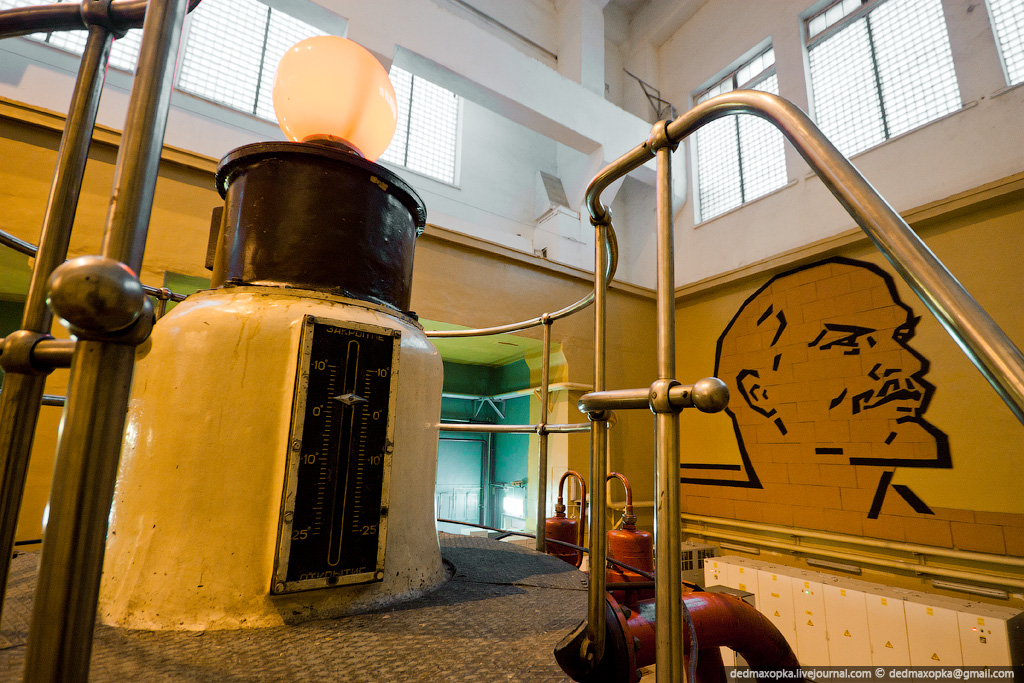

24. Турбина размещается в проточной части. Крышка турбины изолирует проточный тракт турбины от машинного зала.

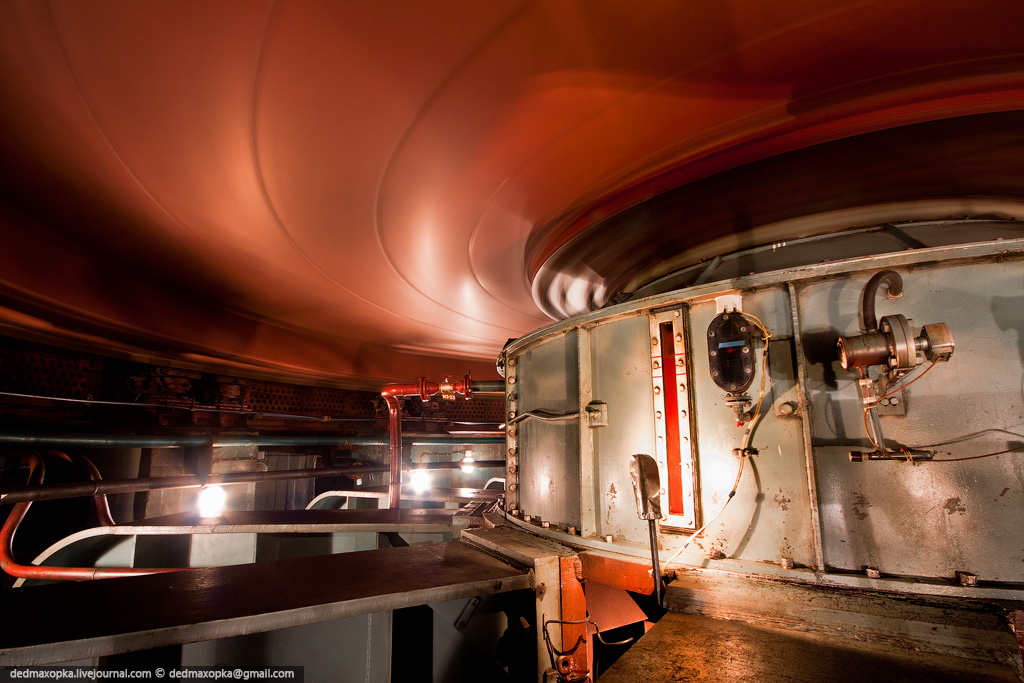

25. Расположенный выше гидрогенератор обеспечивает преобразование механической энергии вращения в электрическую.
Скорость вращения ротора больше 62,5 оборота в минуту.
