В начале сентября после завершения проходки тоннеля по 1-му пути (Выставочный центр >> Васильковская) требовалось переместить проходческий комплекс Herrenknecht к противоположному торцу котлована станции для продолжения проходки в сторону "Ипподрома". Т.к. из-за сжатых сроков строительства основные конструкции (в частности, односвод) были построены задолго до завершения проходки, щит шел через практически готовую станцию. Обычно происходит наоборот: сначала щиты проходят котлован станции (причем котлован может быть вообще не раскрыт, т.е. ведется традиционная закрытая проходка, а затем тоннель из временных тюбингов разбирается), а затем уже возводят конструкции станции.

Для транзита щитов через "Выставочный центр" по обоим путям был заранее залит специальный полукруглый лоток. Также была незначительно изменена форма свода, т.к. стандартный киевский односвод попадает в габарит щитов.

Видео + 34 фото

Кроме, собственно необычности самой операции по проталкиванию щитов через готовую станцию, это также уникальная возможность наглядно увидеть работу проходческого щита как бы "в разрезе", ведь обычно щит скрывается внутри построенного им же тоннеля. Нам с dfaw удалось запечатлеть весь этот процесс не только привычными фотографиями, но и небольшим таймлапсом. С него давайте и начнем:


Продолжительность: 03:13 / размер: 20,11 Мб

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734

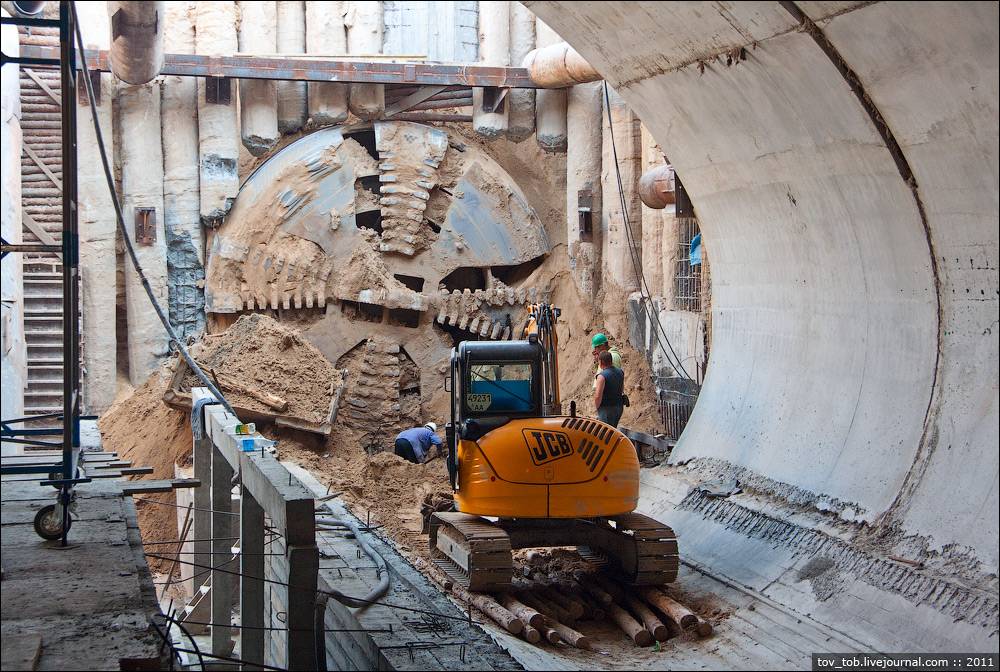

1. Сбойка тоннеля 1-го пути с котлованом станции произошла под утро 2 сентября:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
2. Через день оболочка щита полностью вышла в котлован:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
3.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
4. Заглянем под юбку щита. Слева торчит шнековый транспортер, который извлекает грунт из призабойной зоны и передает его дальше на транспортировочную ленту; по центру находится блокоукладчик (его работу хорошо видно в таймлапсе начиная с 2:21 и дальше), по контуру юбки расположились домкраты, которыми щит отталкивается от им же установленных блоков тоннельной обделки:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
5. Внутренности щита поближе. Куча всякой гидравлики, обеспечивающей работу щита. За ней находится призабойная зона, куда доступ людям возможен только в исключительных случаях и только через барокамеру (дверца слева сверху):

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:19
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
6. Установка очередного блока. В обычном режиме из них собирают полное кольцо тоннельной обделки, при проходе через котлован станции они укладывались только в лоток чтобы, во-первых, дать возможность щиту отталкиваться от них вперед (как и при строительстве тоннеля, щит двигался исключительно за счет своих домкратов), во-вторых, чтобы обеспечить возможность хвостовым тележкам щита нормально проехать по станции.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
7. После установки всех блоков домкраты щита упираются в них и щит толкает себя дальше, пока домкраты не выйдут на ширину следующих блоков:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
8. Двигаемся дальше:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
9.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
10.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
11. Масштабы машинки:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:20
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
12. КрАЗ с новыми блоками под разгрузкой.12. КрАЗ с новыми блоками под разгрузкой.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
13. Внутри одной из хвостовых секций щита установлен тельфер, которым блоки перегружаются на внутренний транспортер, а дальше уже при помощи транспортера доставляются к блокоукладчику.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
14.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
15. Параллельно с проталкиванием щита по станции происходит текущий ремонт планшайбы: ее чистят, наращивают и восстанавливают режущие органы:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
16.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
17. Максимальная скорость подобного перемещения щита по стании составляет порядка 30 метров в сутки.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
18. Щит на территории будущего БТП (блок технических помещений):

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:21
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
19. Сюда уйдет щит в сторону "Ипподрома":

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:22
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
20.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:22
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
21.

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:22
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
22. Хвостовые секции щита. Суммарно длина Herrenknecht'а около 80 м. На фото также "во всей красе" видны установленные в лоток станции временные блоки (см.фото 6):

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:22
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
23. Технологические тележки изнутри:

Как через "Выставочный центр" щит толкали

[^]
Jus
12.12.2011 - 11:22
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 351734
24. В середине октября по 2-му пути проследовал второй проходческий щит Wirth:

Как через "Выставочный центр" щит толкали

[^]
