Самодельная Люстра на светодиодах
[
Версия для печати
]
Страницы:
(9)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Genixy
2.10.2011 - 11:54
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
466
Будет 32 фотографии + видео.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Genixy
2.10.2011 - 11:56
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Решил сделать себе люстру на светодиодах взамен надоевшей с лампами накаливания.
Купил светодиодную ленту и вырезал на лазре из орг стекла заготовки для короба.
[
^
]
Genixy
2.10.2011 - 11:58
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Светодиоды взял двух видов, чтобы поэксперементировать. На этой ленте 90 ледов на метре. Потребляет 8 ватт на метр.
[
^
]
Genixy
2.10.2011 - 11:59
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
На этой ленте 60 ледов на метр, светит более теплым светом чем лента выше. Так же потребляет 8 ватт на метр.
[
^
]
Genixy
2.10.2011 - 11:59
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Вот таким нехитрым суперклеем будем склеивать наши заготовки из оргстекла.
[
^
]
Genixy
2.10.2011 - 12:00
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Заготовки...
[
^
]
Genixy
2.10.2011 - 12:01
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
И собственно как эти заготовки превращаются в короб...
[
^
]
Genixy
2.10.2011 - 12:02
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Места стыков клеим продуманно, не на обум да абы как
[
^
]
Genixy
2.10.2011 - 12:02
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270

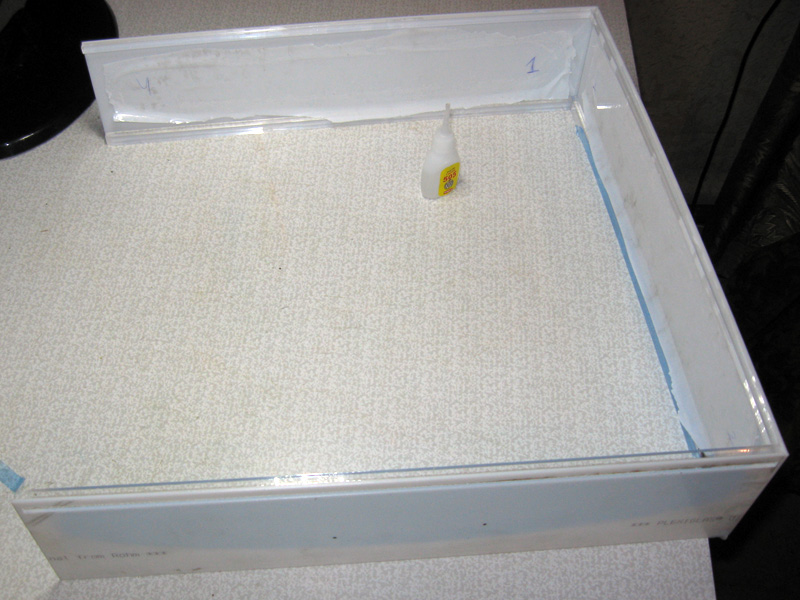

Собственно говоря вот у нас что получилось из наших заготовок
[
^
]
Genixy
2.10.2011 - 12:04
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Затем я приобрел на зеркальной фабрике вот такое стекло размерами 400мм на 400 мм.
[
^
]
Genixy
2.10.2011 - 12:05
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Так оно смотрится на фоне короба для будущего светильника
[
^
]
Genixy
2.10.2011 - 12:06
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
В корпусе нашего короба продуман такой элемент как Щель. В неё мы суём наше стекло чтобы убедиться что оно туда входит и выходит не выламывая стенки короба
[
^
]
Genixy
2.10.2011 - 12:07
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
На половину зашло наше стекло...
[
^
]
Genixy
2.10.2011 - 12:08
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
И полностью. Отлично
[
^
]
Genixy
2.10.2011 - 12:10
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Затем я нашел кусок так называемого Дибонда в ближайшем рекламном агенстве. И из отходов визиточного пластика нарезал полосочки шириной 10 мм.
[
^
]
Genixy
2.10.2011 - 12:11
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Эти полосочки мне нужны для того чтобы на них наклеить светодиодную ленту. Так как производитель не рекомендует клеить лентк на металл.
[
^
]
Genixy
2.10.2011 - 12:11
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Сдираем защитную пленку с дибонда...
[
^
]
Genixy
2.10.2011 - 12:13
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Рисуем в кореле то как мы хотим видеть наши светодиоды в нутри светильника. Я решил все это дело разбить на 3 канала. Поэтому 3 квадрата.
[
^
]
Genixy
2.10.2011 - 12:13
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270

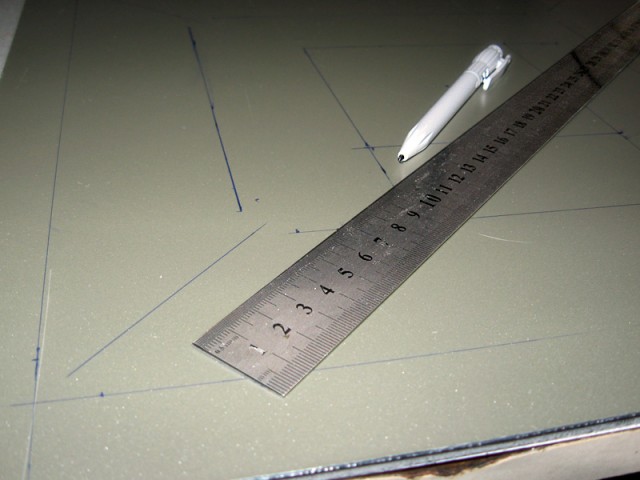

Делаем разметку на дибонде...
[
^
]
Genixy
2.10.2011 - 12:14
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Нарезаем наши полосочки. Кусачками режутся отлично.
[
^
]
Genixy
2.10.2011 - 12:15
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
И приклеиваем суперклеем к дибонду. Дабы ими изолировать светодиодную ленту от дибонда. Дипонд состоит из двух сдоев аллюминия и из прослойки какого то пластика между ними.
[
^
]
Genixy
2.10.2011 - 12:17
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Прикладываем нарезанную светодиодную ленту на свои места чтобы убедиться в правильности расчётов, подсчетов и вообще...
[
^
]
Genixy
2.10.2011 - 12:17
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Приклеиваем ленту и беремся за паяльник...
[
^
]
Genixy
2.10.2011 - 12:19
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
Зачищаем провод, припаеваем к одному контакту, потом к другому. Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. к плюсу, Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. к минусу...
[
^
]
Genixy
2.10.2011 - 12:19
[
показать
]
Статус:
Offline
Приколист
Регистрация: 30.08.09
Сообщений: 270
У жены в столе находим миниатюрные кусачки и втихаря ими пользуемся...
[
^
]
