Установка кондиционера в картинках


Страницы: (8) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Forzov	29.06.2011 - 12:31 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	121 В связи с жарой покажу и расскажу в картинках, как надо правильно ставить кондиционер)))Давно ждал подобную тему, но так никто и не соизволил, так что я сам )))) Данный топик не является инструкцией для самостоятельной установки кондиционера. Итак, начнем-с. 1. Сначала крепится монтажная пластина на стену. Крепление производится по уровню, чтоб висела строго горизонтально. Если не будет горизонтально, то конденсат, образующийся в блоке, не будет выливаться на улицу через дренажный канал и зальет вам всю стену.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Forzov	29.06.2011 - 12:34 [ показать ]

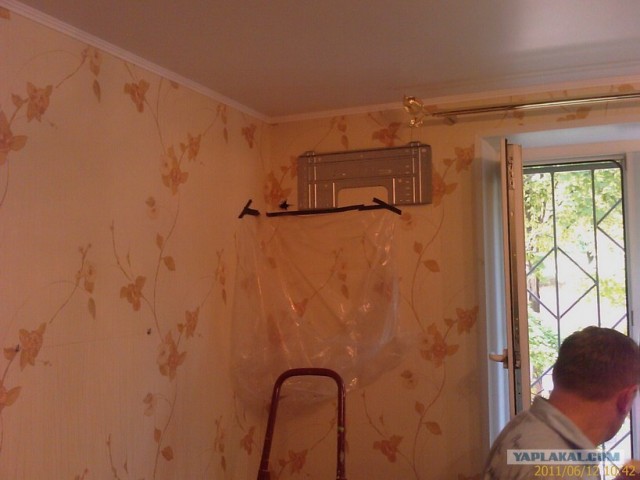

Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	2. Делается разметка под отверстие в стене. чуть ниже закрепляется мешок от кондиционера, чтоб не запачкать стену при бурении.
	[^]

Forzov	29.06.2011 - 12:37 [ показать ]

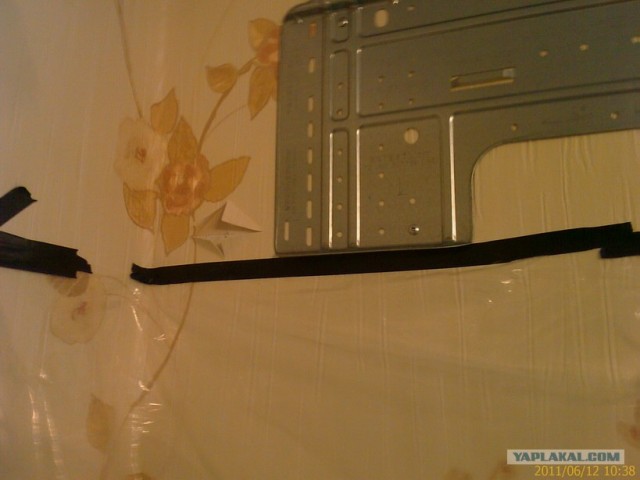

Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	3. Намечается отверстие для бурение и подрезаются обои, чтоб при сверлении их не распотрошило нафиг. Это сообщение отредактировал Forzov - 29.06.2011 - 12:39
	[^]

Forzov	29.06.2011 - 12:40 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	4. Сверлится дыра большим перфоратором. В данном случае кондиционер маленький, поэтому сверлим буром диаметром 34мм. Менее трудозатратно и более аккуратно. В других случаях сверлим буром диаметром 55мм. Это сообщение отредактировал Forzov - 29.06.2011 - 12:41
	[^]

Forzov	29.06.2011 - 12:42 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	5. Как видите, после сверления не особо много грязи и пыли, да и стены чистые.
	[^]

Forzov	29.06.2011 - 12:42 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	6. Размечаются и устанавливаются кронштейны под наружный блок.
	[^]

Forzov	29.06.2011 - 12:45 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	7. Подготавливается трасса: две медных трубы соответствующего диаметра одеты в специальную тепло и влаго изоляцию под названием Термафлекс. В пучке идет кабель межблочного соединиения для передачи питания и сигналов с внутреннего блока на наружный и наоборот. Трасса обмотана в тефлоновую ленту для более легкого прохождения через отверстие в стене, ну и в дальнейшем меньшего повреждения от погодных условий.
	[^]

Forzov	29.06.2011 - 12:46 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	8. Готовая трасса.
	[^]

Forzov	29.06.2011 - 12:47 [ показать ]

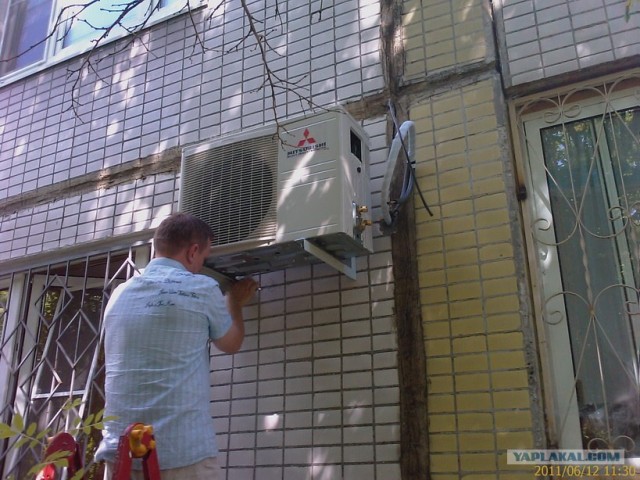

Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	9. Наружный блок устанавливается на кронштейны и крепится 4 болтами на 13 с гайками и шайбами.
	[^]

Forzov	29.06.2011 - 12:49 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	10. Пока один крепит блок, второй просовывает замотанную трассу в отверстие и подготваливает к подсоединению к наружному блоку.
	[^]

Forzov	29.06.2011 - 12:50 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	11. Все необходимое подсоединено к наружному блоку.
	[^]

Forzov	29.06.2011 - 12:52 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	12. Приступаем к внутреннему блоку: Подсоединяем медные трубки к блоку, соединяем дренажную трубку в блоке с нашей трубкой(металлопластик на 16мм) просунутой в стену для вывода дренажа с внутреннего блока. Подсоединяем межблочный кабель от наружки к внутр. блоку.
	[^]

Forzov	29.06.2011 - 12:57 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	13. Когда блоки соединены медным трубками, приступаем к вакуумированию контура. Оно делается для проверки герметичности и удаления влаги из контура, так как влага губительно воздействует на внутренние части кондиционера, и в первую очередь, компрессора и масла, находящегося внутри блока. Подсоединяется манометрический коллектор одним концом к вакуумному насосу, а другим концом к сервисному штуцеру на наружном блоке кондиционера. Вакуумировать необходимо 10-20 минут в сухую погоду.
	[^]

Forzov	29.06.2011 - 12:58 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	14. Сам вакуумный насос. Конечно же двухступенчатый ))
	[^]

Forzov	29.06.2011 - 12:59 [ показать ]

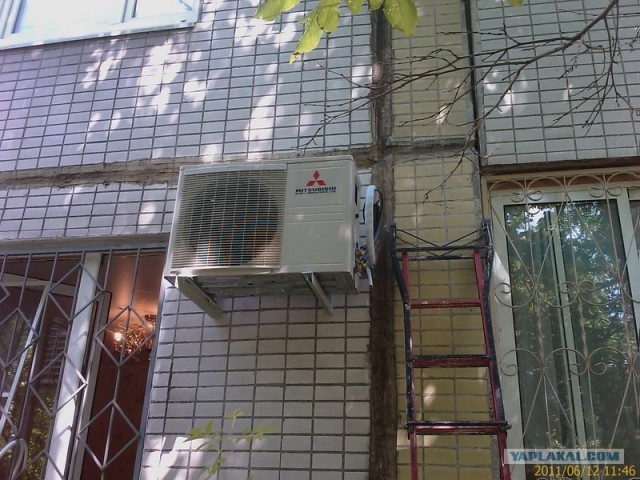

Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	15. Полностью подсоединенный и готовый к работе наружный блок кондиционера.
	[^]

Forzov	29.06.2011 - 13:00 [ показать ]
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	16. По желанию заказчика на наружный блок ставится специальная антивандальная решетка.
	[^]

Forzov	29.06.2011 - 13:00 [ показать ]

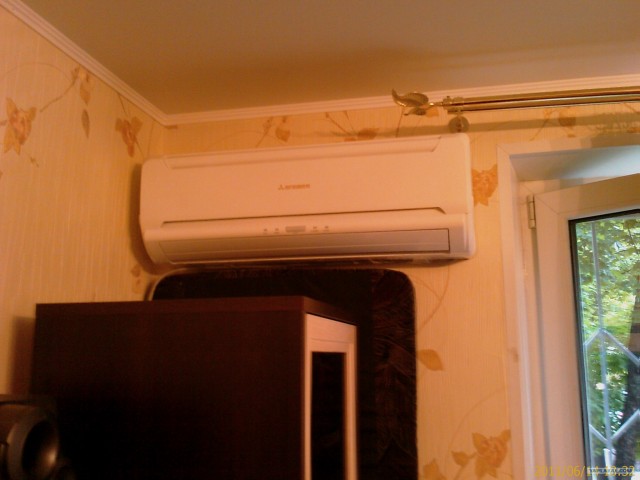

Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	17. Внутренний блок установлен и полностью готов к работе.
	[^]

ejik

29.06.2011 - 13:01

Статус: Offline

Ярила

Регистрация: 24.09.10
Сообщений: 1925

Цитата (rayden2004 @ 29.06.2011 - 13:58)

Повторите репортаж для 19 этажа 25 дома плиз...

Сначала простой монтаж сделай.

[^]

erros	29.06.2011 - 13:01 [ показать ] 13
Статус: Offline Весельчак Регистрация: 1.10.10 Сообщений: 154	Вопрос есть один по кондиционерам Есть у меня чердак размером с ~3 комнаты Для такой площади нужен такой кондей, который сожрет всё выделенное на дом электричество Вопрос: что будет, если поставить кондиционер в 3+ раза менее мощный, чем требуется по площади? Теплоизоляция хорошая, сквозняка нет А еще у вас кондей покоцанный - со скидкой такой идёт?
	[^]

~~woww~~	29.06.2011 - 13:02 [ показать ] 39
Статус: Offline Йопрст Регистрация: 19.03.09 Сообщений: 4203	Не хотелось быть занудой но! Меня немного удивляют фотки, во первых магистраль собирается на улице, и одним концом пашут землю! Внутри должна быть полнейшая чистота иначе компрессор не проживет и 3-4 месяца
	[^]

~~woww~~	29.06.2011 - 13:02 [ показать ] 12
Статус: Offline Йопрст Регистрация: 19.03.09 Сообщений: 4203	Наружный блок еще не смонтирован, а магистраль уже выведена. Пыль и всякий мусор опять же попадает в магистраль…
	[^]

Forzov	29.06.2011 - 13:02 [ показать ] 1
Статус: Offline Просто хулиган Регистрация: 3.12.10 Сообщений: 178	18. После установки кондиционера, он включается и проверяется во всех режимах для его долгой и качественной работы. После проверки оформляются все необходимые документы и бригада едет на следующий монтаж. Заказчик доволен )) Все.
	[^]

~~woww~~	29.06.2011 - 13:02 [ показать ] 12
Статус: Offline Йопрст Регистрация: 19.03.09 Сообщений: 4203	Почему не установлен сосок слива конденсата с наружного блока?
	[^]

~~Хитрожов~~	29.06.2011 - 13:02 [ показать ] 5
Статус: Offline IQ 28 см Регистрация: 20.05.11 Сообщений: 2258	реклама мицубиши и термафлекса детектед
	[^]

Aviator80	29.06.2011 - 13:03 [ показать ] 27
Статус: Offline (◑__◑) Регистрация: 24.09.10 Сообщений: 297	Чувак метеор, 10 фоток за полчаса. Я обождался весь. В чем фишка, друк? Фоткал как монтажники работу свою работают? А, все понял. Это ты на новую работу устроился? Смотри, шоб не выгнали. А то бегаешь с фотиком, а работа стоит. shum_lol 2 раза Это сообщение отредактировал Aviator80 - 29.06.2011 - 13:07
	[^]
