13 фото. Взято отсюда.

1. С нефтью нам не повезло. Если в Ираке или Саудовской Аравии достаточно пробурить одну неглубокую скважину в песке, к которой легко подъехать на любом внедорожнике, то у нас нефть сосредоточилась в сибирских болотах, где зимой -50, а летом +30 и комары размером с хорошего мамонтенка.

Бурить в болоте невозможно, поэтому нефтянники сначала вырубают лес, осушают болото и отсыпают площадку из песка, так называемый "куст", к которому подводят дорогу и электричество. Чтобы не отсыпать такую площадку для каждой скважины, их объединяют в группы по несколько десятков на одном кусте, а бурят не вертикально вниз, а под наклоном.

Забой скважины (её дно) может находиться по горизонтали в паре километров от куста, а есть скважины с отходом в 12 километров, например, на Сахалине. Их бурят под наклоном, потому что куст один, а геологам нужно охватить скважинами большую площадь месторождения или, например, нужно добывать нефть, которая находится под городом или заповедником.

На разных месторождениях бурят на разную глубину. В Западной Сибири глубина скважины составляет 1,5 – 2,5 км, в Поволжье может достигать 4,5 км, в Восточной Сибири около 2-3 км.

При строительстве скважины задействованы десятки различных служб: начинают “сейсмики”, далее приходят “освоенцы”, потом уже буровики (которые подразделяются на службы буровых растворов, геофизических исследований, телеметрии и долотного сервиса) , потом служба капитального ремонта скважин, далее дОбыча (работники Добычи называют себя именно с ударением на О). Их в свою очередь обслуживают различные “взвода обеспечения” – вывоз шлама, спецтехники т.п.

Для выполнения всех этих работ Нефтяная Компания (НК) привлекает многочисленных подрядчиков. То же самое касается и отсыпки кустов, дорог, постройки общежитий для работников и так далее. Сама НК владеет лицензией на месторождение и занимается управлением и финансированием всех работ, выполняемых нефтесервисными компаниями. Именно поэтому у нефтяных компаний так много разнообразных "дочек".

P.S. Уверен, что прочитать этот пост будет интересно даже девочкам smile.gif

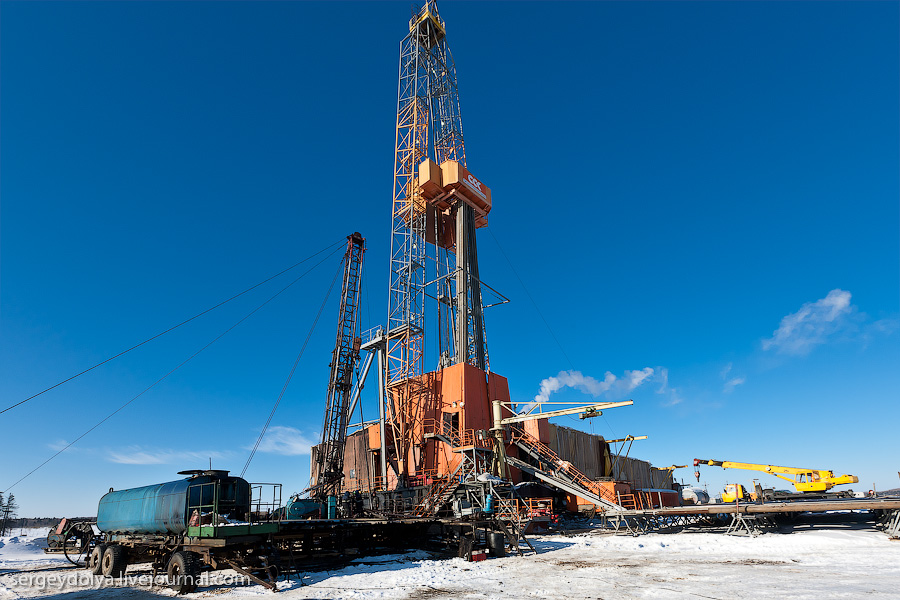

Для бурения используют буровые установки (простите за масло масляное) весом около 1000 тонн. Наверху буровой вышки подвешена лебедка с гигантским крюком, которая двигает вверх-вниз огромный электродвигатель. Эта конструкция называется "верхний привод".

Первым в скважину опускают долото (болванка с тремя шипастыми вращающимися головками-шарошками), которое непосредственно бурит. Оно навёрнуто на утяжелённые бурильные трубы (погонный метр такой трубы диаметром 165 мм весит 135 кг). В свою очередь утяжелённые бурильные трубы навёрнуты на обычные бурильные трубы, которые предварительно свинчивают в "свечки" по 2-4 штуки вместе.

Вся эта колбаса называется "бурильная колона" и прикручена к валу огромного электродвигателя, подвешенного на гигантском крюке.

При бурении скважины "верхний привод" начинает вращать всю эту колбасу и опускается вниз, перенося вес колонны на долото. Типичная буровая колонна в скважине глубиной до 3 км имеет вес 100-150 тонн. Это вес, который висит на гигантском крюке. Спуск и подъем бурильных колонн производят много раз из-за необходимости смены долота.

Через трубы прокачивают специальную жидкость - буровой раствор - под давлением порядка 50-150 атмосфер. Раствор проходит внутри всей колбасы и выходит через долото, охлаждая его, после чего возвращается на поверхность через пространство между стенками колонны и стенками скважины, вынося на поверхность шлам (пробуренную породу).

Раствор очищают, а шлам выбрасывают в шламовый амбар (яму, которая после того как заканчивается бурение, обязательно рекультивируется, то есть засыпается грунтом и на ней высаживают травку).

По мере необходимости (опасность обвалов и т.д.) скважину укрепляют обсадными трубами, после чего продолжают бурить долотом меньшего размера. Скважина на всём своём отрезке не одинакова в диаметре: начинается с 393мм, далее 295мм, потом 215, и наконец 143мм.

На бурение скважины уходит от месяца до года в зависимости от очень многих факторов: длины, геологии, разгильдяйства нефтяной и буровой компаний и т.д.

Это сообщение отредактировал olegbel - 23.03.2011 - 11:44

Как добывают нефть

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
olegbel
23.03.2011 - 11:36
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
2. В готовую скважину спускают так называемую обсадную колонну, а в пространство между ней и стенкой скважины закачивают цемент. Делается это для воспрепятствования обрушения стенок скважины:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:37
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
3. Пробурив и обсадив скважину, буровую установку с помощью гидравлических домкратов и толкателей перевозят по рельсам метров на 5-7 в сторону для бурения новой скважины. Пробуренной скважиной начинает заниматься служба капитального ремонта скважин (КРС).

Это сообщение отредактировал olegbel - 23.03.2011 - 11:38

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:39
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
4. Если нужно перевезти буровую установку на другой куст, то она разбирается на модули и перевозится по частям на новое место, где снова собирается. В труднодоступных районах, где ещё месторождение не освоено, буровые установки собирают по блокам с помощью вертолётов. Первичный монтаж буровой обычно длится чуть больше месяца:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:40
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
5. Для того чтобы нефть поступала в зацементированную скважину, в нее спускают специальный заряд, который простреливает отверстия в обсадной колонне на необходимой глубине. Затем в скважину спускают электрический насос, прикрепленный к насосно-компрессорным трубам (НКТ), по которым нефть поступает на поверхность:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:40
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326

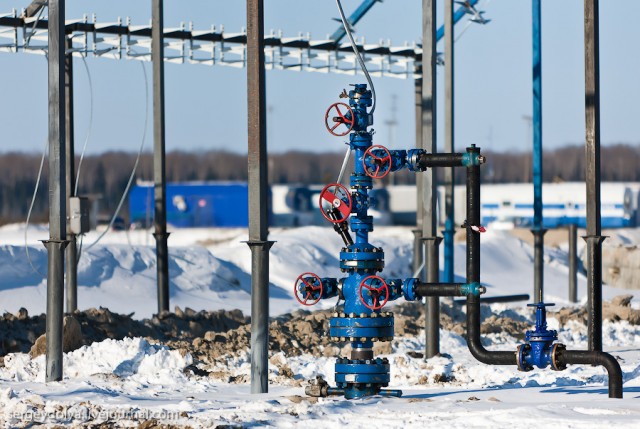

6. Венчает всю эту конструкцию наземное оборудование, называемое по-русски "фонтанной арматурой", а по-английски Christmas Tree (Новогодняя ёлка). Качает нефть уже непосредственно центробежный насос, опущенный на дно скважины, который подаёт выкаченную жидкость (сразу нефтью эту эмульсию называть некорректно) на различные станции очистки:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:40
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326

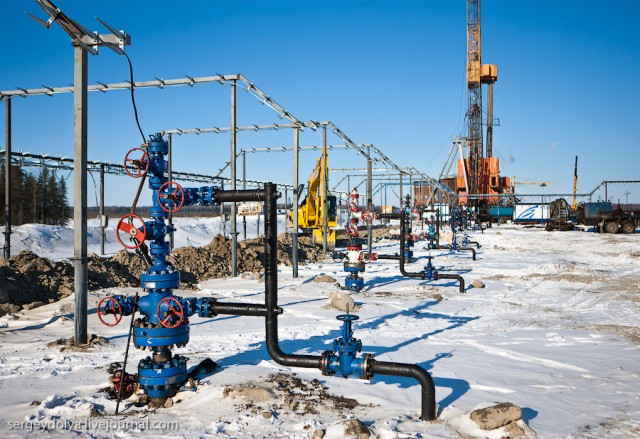

7. На кусте скважины бурят в ряд в среднем на расстоянии 5 метров друг от друга. У каждой скважины своя "выкидная линия", по которой эмульсия (нефть+вода) поступает в АГЗУ - замерную установку, где меряется "дебит" (объем добываемой продукции в сутки):

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:41
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326

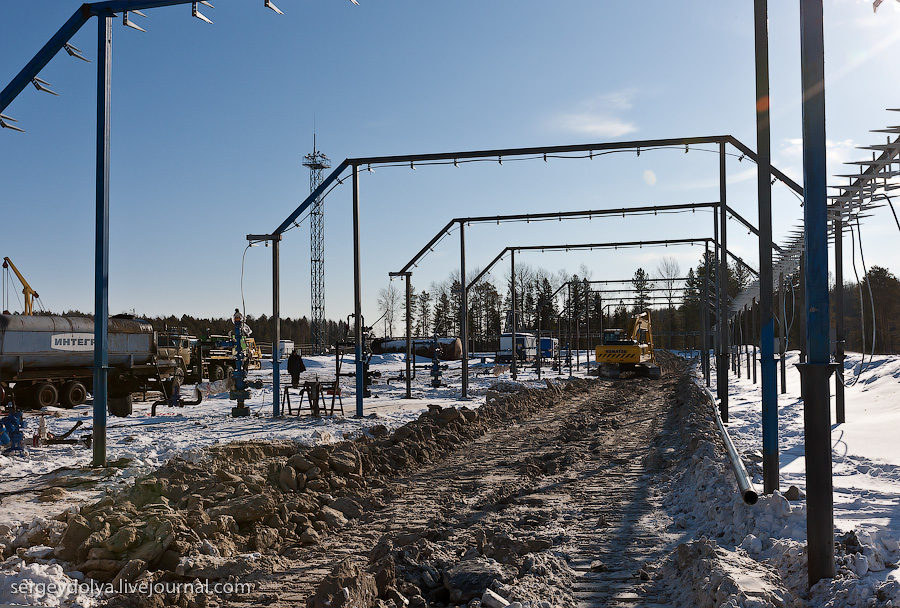

8. Металлические конструкции над скважинами - это кабельные эстакады:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:41
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
9. А вот по этим трубам течет нефть. Многие наши месторождения имеют высокую степень обводненности, то есть из скважины выходит, например, лишь 30 процентов нефти, а все остальное - вода. Чтобы она не замерзала в трубах, их укутывают теплоизоляцией:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:42
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
10. Скважины бурят "буровики", а нефть из них качают "операторы по добыче нефти и газа". Буровики живут прямо на кусте в вагончиках, а операторы и все остальные на Опорной Базе Промысла (ОБП).

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:42
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
11. В вагончиках у буровиков обязательно присутствует сушилка, баня и столовая. Готовят вкусно, и даже операторы во время объезда своих кустов частенько заезжают на буровые покушать. Комплексный обед стоит около 100 рублей.

Работа буровиков очень опасная (высокие давления в трубах при бурении, работа под грузоподъёмными механизмами) и требует высокой концентрации внимания. Но проблема в том, что рабочие устают, теряют концентрацию и поэтому часто случаются травмы, причём очень тяжёлые (отрывают ноги и руки, теряют зрение, гибнут). Это актуальная проблема в отрасли.

Работают на буровой вахтенным способом. Вахта длится от 2 недель до месяца. За каторжную работу помощник бурильщика получает около 80 тысяч рублей в месяц. Потом месяц отдыхает и ничего не получает. Итого получается 40 тысяч рублей в месяц.

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:43
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326

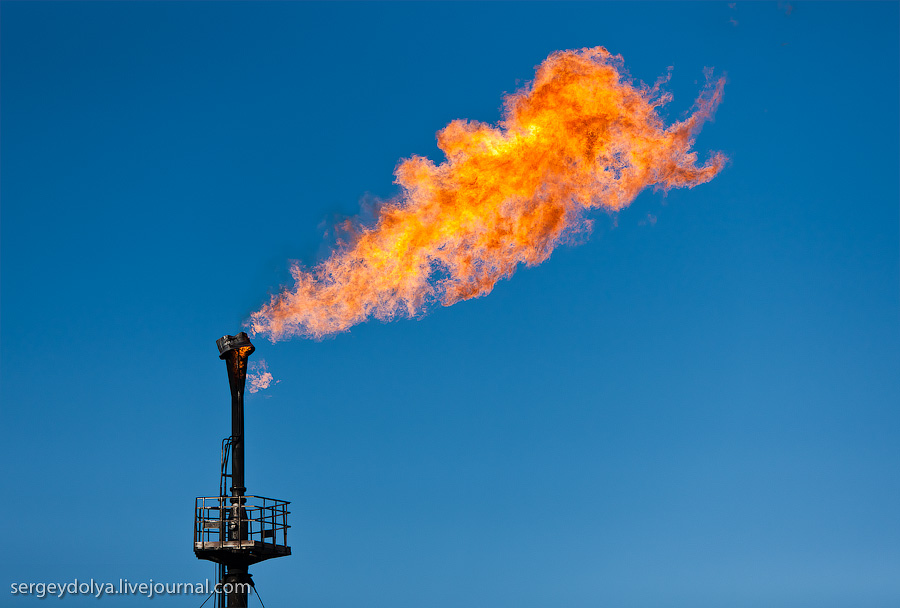

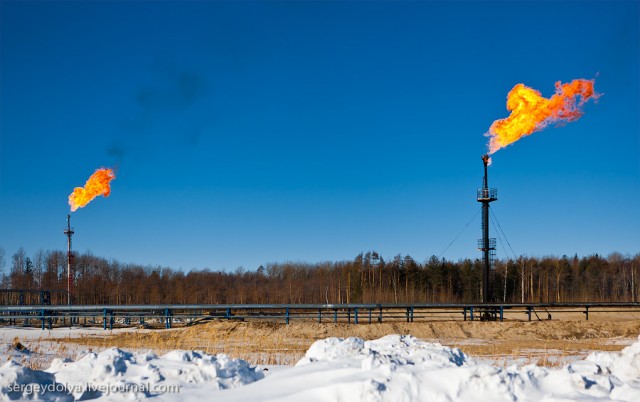

12. На каждом месторождении есть так называемый "факел". Он нужен, чтоб сжигать растворенный в нефти попутный газ. На разных месторождениях газовый фактор разный: где-то газа очень много, а где-то его почти нет.

Обычно люди удивляются, почему бы этот газ не продавать Газпрому? Ответ простой: очистка попутного газа и доведение его до стандартов Газпрома стоит значительно дороже, чем сам газ. Проще и дешевле его сжигать. Однако с 2012 года все нефтедобывающие компании обязали довести утилизацию попутного газа до 95 %. То есть не выбрасывать всякий шлак в атмосферу, а очищать и продавать:

Как добывают нефть

[^]
olegbel
23.03.2011 - 11:44
Статус: Offline


КОТОЗАВР

Регистрация: 5.07.10
Сообщений: 3326
13. (End)

Как добывают нефть

[^]
ТопоГРАВ
23.03.2011 - 11:50
0
Статус: Offline


Главное, ребята, перцем не стареть!

Регистрация: 19.10.07
Сообщений: 12099
Познавательно. Несколько иначе всё это представлял.

Брат работал на Ямале сейсмиком.

[^]
Звездюк
23.03.2011 - 11:56
0
Статус: Offline


Ярила

Регистрация: 5.08.10
Сообщений: 1241
О,неужели факелов не будет..

Еще в советское время был в командировке в Салехарде - там походу тундру ими освещают...

[^]
iwillbegod
23.03.2011 - 11:57
0
Статус: Offline


Весельчак

Регистрация: 25.09.10
Сообщений: 145
меня один вопрос мучал: когда из полости через скважину нефть выкачали, полость же пустая,или полупустая остается, а ну, как обвалится? может,затем в нее что закачивают для заполнения пустот?

[^]
Deim0nAx
23.03.2011 - 11:59
1
Статус: Offline


Ярила

Регистрация: 30.12.08
Сообщений: 3959
Цитата
меня один вопрос мучал: когда из полости через скважину нефть выкачали, полость же пустая,или полупустая остается, а ну, как обвалится? может,затем в нее что закачивают для заполнения пустот?

Неверное представление о геологии. Там не полость, а трещины и поры в породе.

[^]
iwillbegod
23.03.2011 - 12:01
0
Статус: Offline


Весельчак

Регистрация: 25.09.10
Сообщений: 145
поэтому и спрашиваю, так как не геолог,а инженер....но тогда трещины и поры тож без заполнявшей ее массы ослабнут?...а природа пустоты не терпит...... upset.gif

[^]
maddev
23.03.2011 - 12:01
0
Статус: Offline


Гость

Регистрация: 3.03.11
Сообщений: 0
познавательно, интересно бы про буровые платформы почитать, которые на шельфе добывают нефть, всегда поражался грандиозности сооружения

[^]
Edjin
23.03.2011 - 12:09
1
Статус: Offline


Весельчак

Регистрация: 13.02.11
Сообщений: 167
Очень интересно оказалось про факел..мне тоже было непонятно почему его жгут, спасибо!

Добавлено в 12:10
Цитата (iwillbegod @ 23.03.2011 - 11:57)
меня один вопрос мучал: когда из полости через скважину нефть выкачали, полость же пустая,или полупустая остается, а ну, как обвалится? может,затем в нее что закачивают для заполнения пустот?

В полость заместо Нефти обязательно закачивают воду!

[^]
bander4ik
23.03.2011 - 12:11
2
Статус: Offline


Шутник

Регистрация: 13.01.11
Сообщений: 59
Цитата
меня один вопрос мучал: когда из полости через скважину нефть выкачали, полость же пустая,или полупустая остается, а ну, как обвалится? может,затем в нее что закачивают для заполнения пустот?

Туда закачивают воду. Так же ее качают перодически когда падает межпластовое давление, нефть заканчивается то когда тоsmile.gif Я сам жил в ЯНАО, в поселке который раньше был вахтовый, а сейчас оперился, отстроился и стал полноценным микрорайоном города Ноябрьск. Так там этих факелов тьма тьмущая. И самое что интересное возле него всегда одна и та же "погода")) Зимой там жара как летом, снега нет. даже в метель возле него как под куполом, не успевает долетать мигом тает и ипаряется обратно наверх. Я туда часто ездил чтоб машина оттаяла ото льда и снега и вообще чтоб хоть немного "погрелась", а то морозы там ого го...

[^]
iwillbegod
23.03.2011 - 12:14
0
Статус: Offline


Весельчак

Регистрация: 25.09.10
Сообщений: 145
Цитата (bander4ik @ 23.03.2011 - 12:11)
Цитата
меня один вопрос мучал: когда из полости через скважину нефть выкачали, полость же пустая,или полупустая остается, а ну, как обвалится? может,затем в нее что закачивают для заполнения пустот?

Туда закачивают воду. Так же ее качают перодически когда падает межпластовое давление, нефть заканчивается то когда тоsmile.gif Я сам жил в ЯНАО, в поселке который раньше был вахтовый, а сейчас оперился, отстроился и стал полноценным микрорайоном города Ноябрьск. Так там этих факелов тьма тьмущая. И самое что интересное возле него всегда одна и та же "погода")) Зимой там жара как летом, снега нет. даже в метель возле него как под куполом, не успевает долетать мигом тает и ипаряется обратно наверх. Я туда часто ездил чтоб машина оттаяла ото льда и снега и вообще чтоб хоть немного "погрелась", а то морозы там ого го...

теперь понятно....предпологал, что так,но нигде этого в тексте не было...

[^]
ЧЕЛОВЕЧЕЩЕ
23.03.2011 - 12:16
1
Статус: Offline


Шутник

Регистрация: 29.12.10
Сообщений: 0
в институте когда учился (геодезист типа) проходил практику в сургутнефтегазе
...волшебные времена)))

[^]
Noiro
23.03.2011 - 12:17
2
Статус: Offline


3,14дагог

Регистрация: 22.10.09
Сообщений: 2851
Цитата
Вся эта колбаса называется "бурильная колона" и прикручена к валу огромного электродвигателя, подвешенного на гигантском крюке.

Буровой раствор закачивается в скважину под высоким давлением и вращает турбину, которая, в свою очередь, приводит во вращение долото.
Привод на поверхности только на начальном этапе, или при бурении относительно мелких скважин

Добавлено в 12:18
Цитата (olegbel @ 23.03.2011 - 11:40)
...спускают специальный заряд, который простреливает отверстия в обсадной колонне на необходимой глубине...

Перфоратор называется штуковина. Есть самые разные - стреляющие пулями, или кумулятивные

[^]
CptWillard
23.03.2011 - 12:19
1
Статус: Offline


Ярила

Регистрация: 3.10.06
Сообщений: 1084
Edjin
Насколько знаю, закачивать необязательно. Вода сама из близлежащих резервуаров затечёт

[^]
