Всем привет! Сегодня хочу поведать вам, как собственными силами благоустроил целую улицу в родном городе.

Как я аллею с портретами зверей городу подарил. История одного благоустройства

Yap 22.10.2026 - 10:37

Продам слона • На сайте 21 год

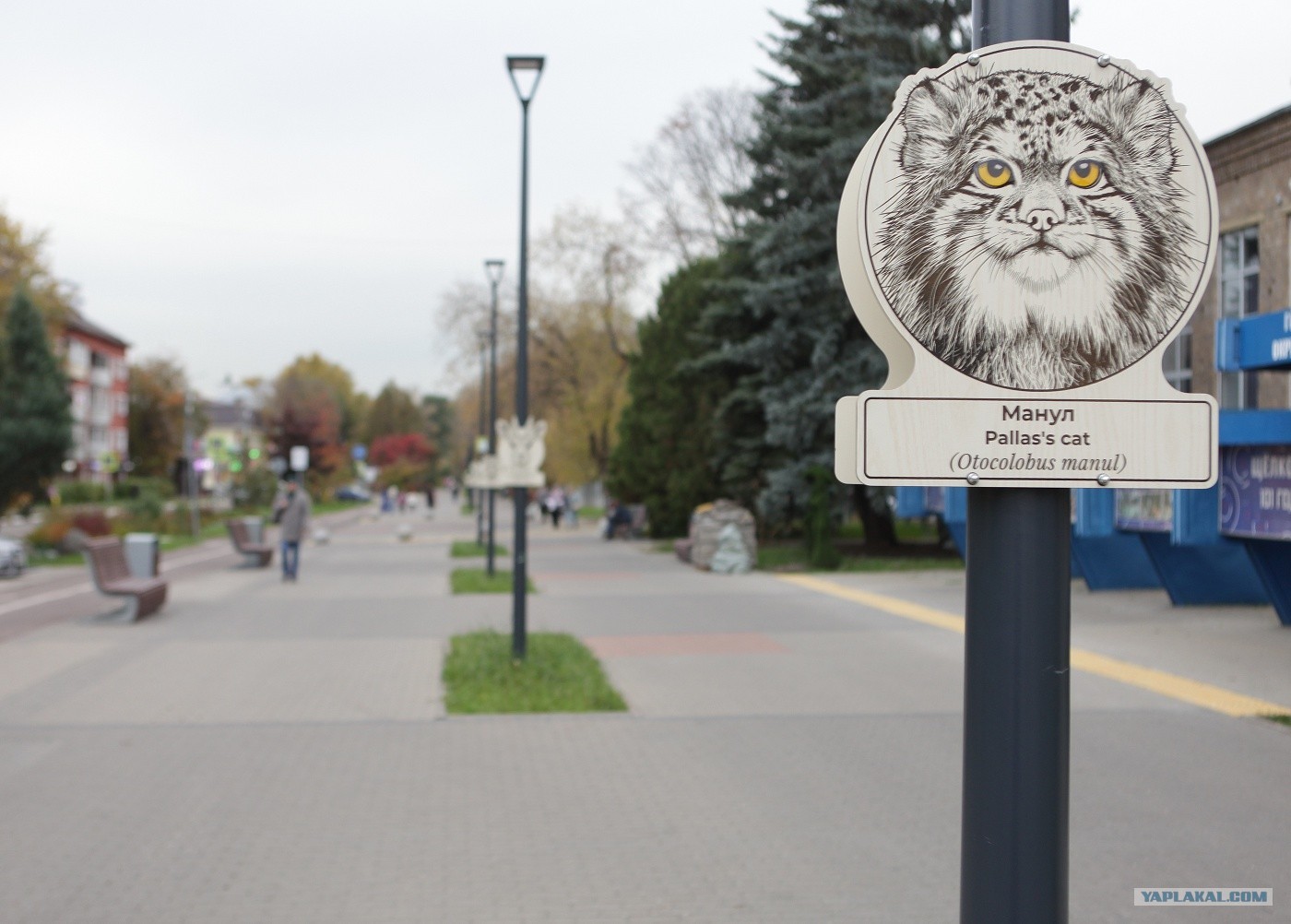

Вот так сейчас начинается улица Парковая в городе Щёлково (Московская область) - а именно с Манула, а впереди ещё 101 портрет других животных. Но обо всём по порядку.

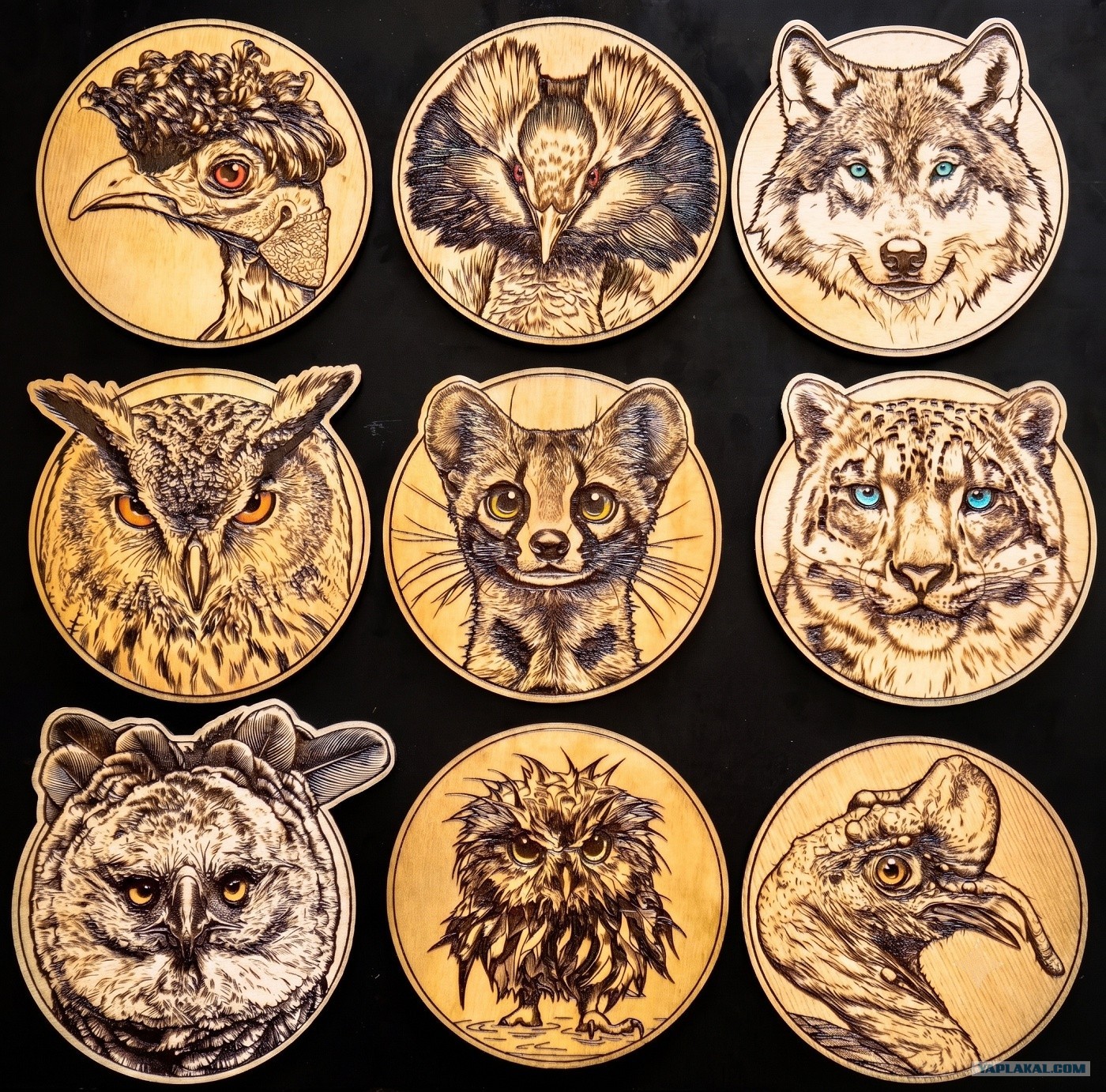

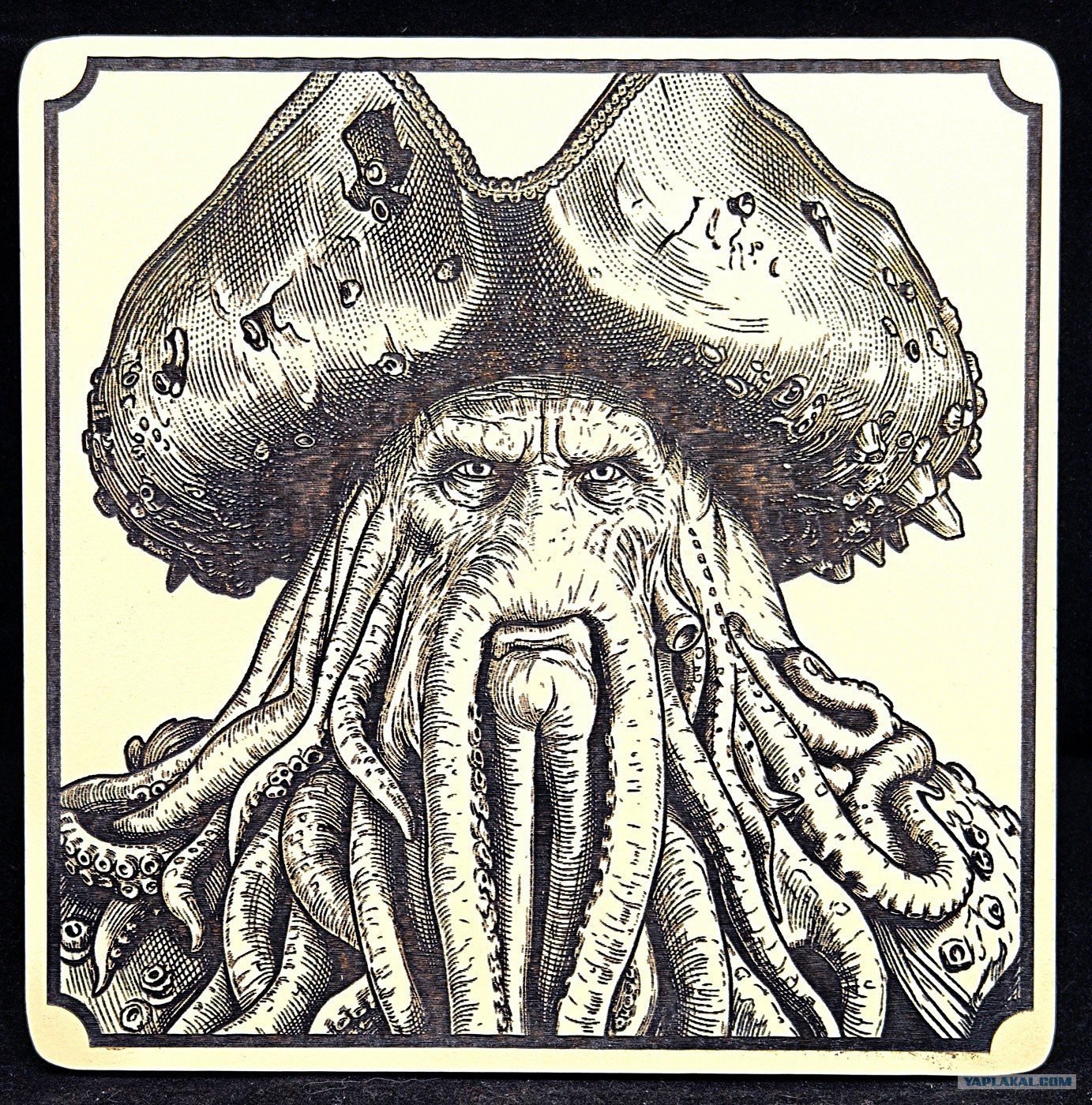

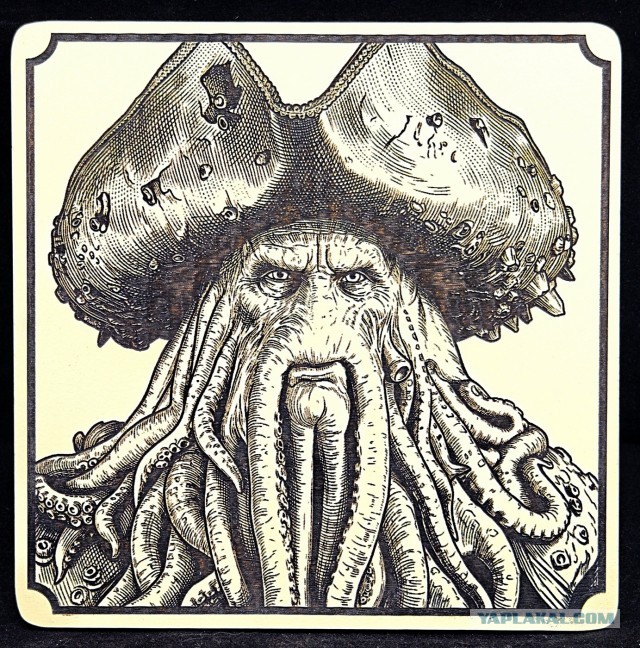

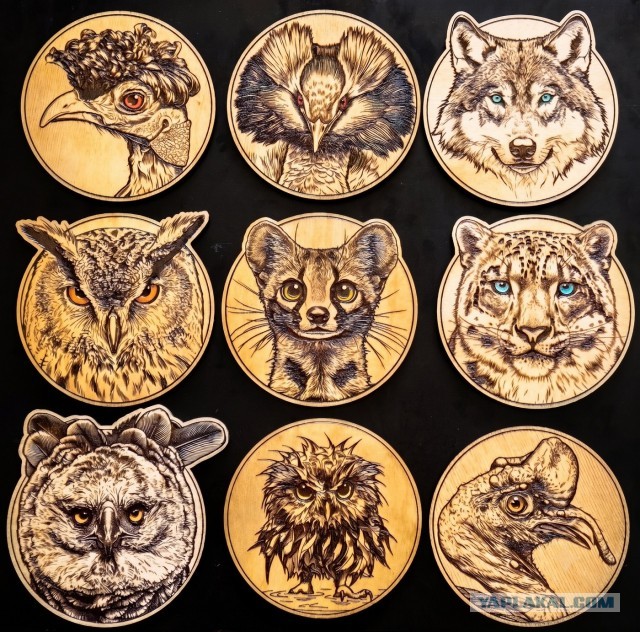

Начиналось всё ещё прошлой зимой. Я долго был на больничном после серии операций на глазах и, чтобы не помереть от скуки, начал рисовать портреты животных в любимом формате костеров (подставок под кружки). За пару месяцев наваял их около 150 штук.

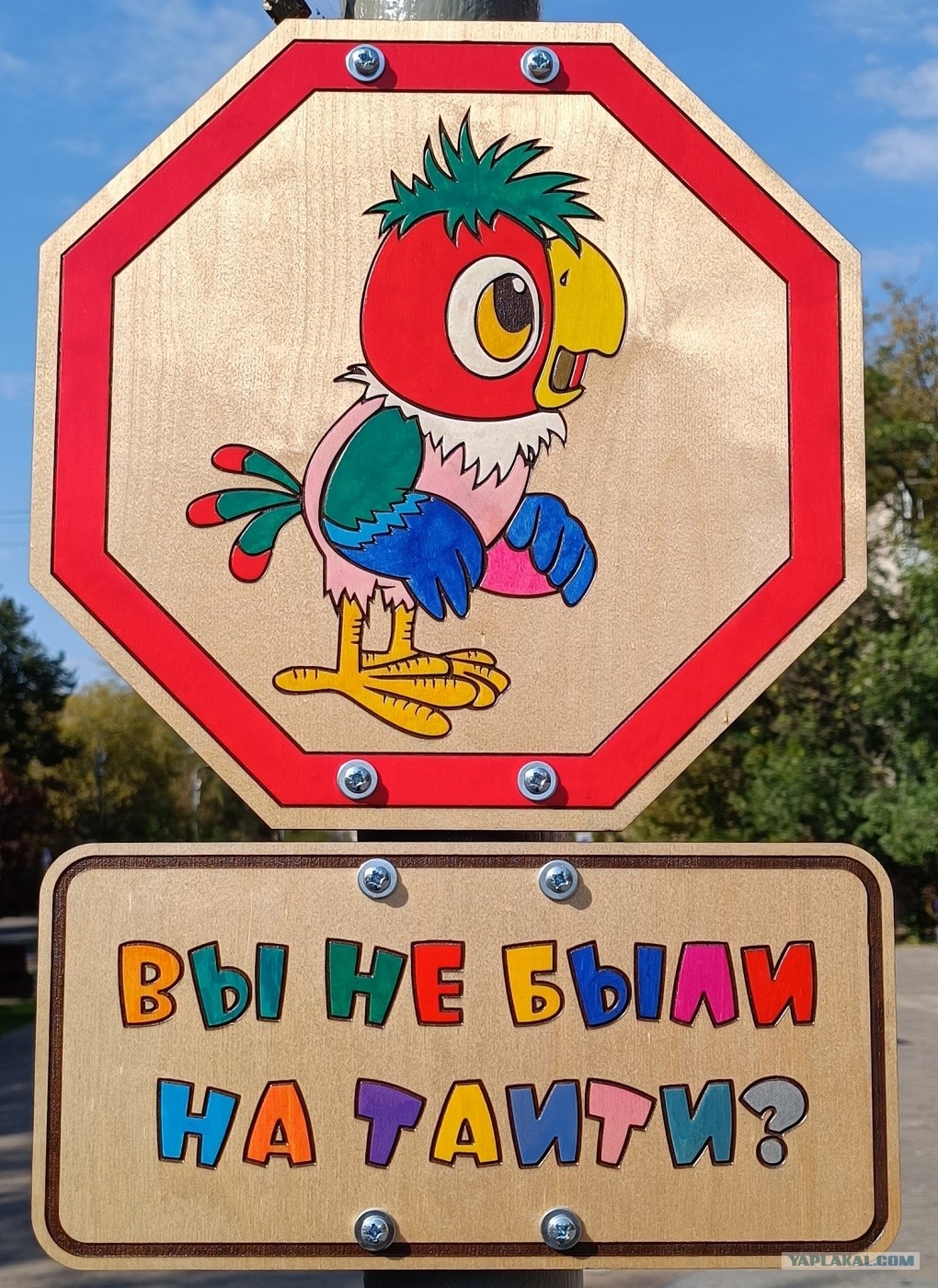

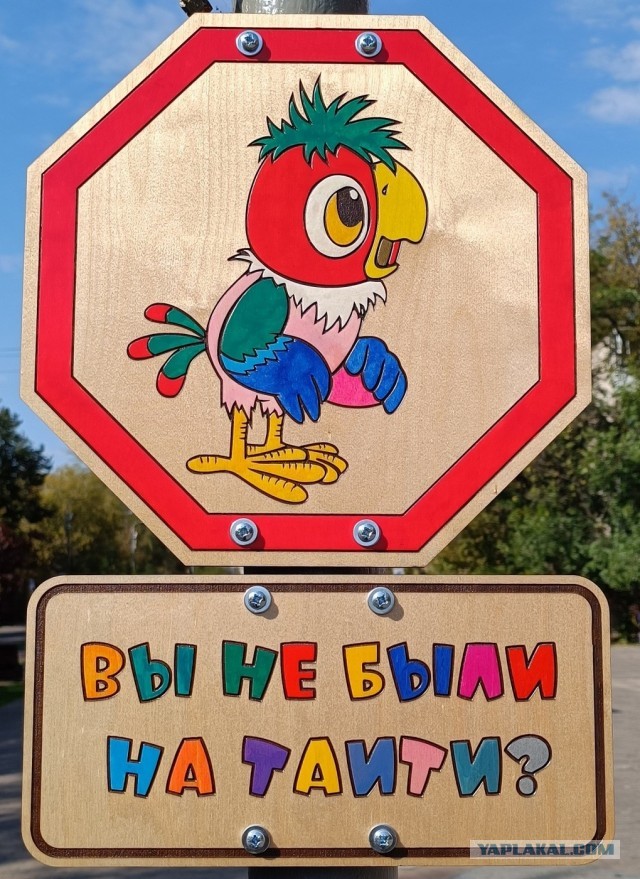

Одновременно с этим на нашей центральной прогулочной улице затеяли замену опор освещения и снесли старые столбы вместе с установленными на них моими же знаками по мотивам мультфильмов. Те знаки провисели три года, были сделаны из обычной фанеры и уже изрядно потеряли товарный вид - так что их было не особо жаль. Да и было их всего 6 штук. А вот новенькие аккуратные опоры прямо манили к себе. Но что и как на них разместить, я тогда ещё не понимал: возвращаться к фанере не хотелось, опыт показал, что долго на улице она не живёт.

И тут случилось третье совпадение. Друг притащил мне обрезок незнакомого материала и предложил попробовать пустить его под лазер. Я отгравировал, и результат меня поразил качеством и детализацией. Материалом оказался компакт-ламинат (HPL) толщиной 6 мм - монолит, которому любые погодные катаклизмы вообще до лампочки.

Все звёзды сошлись: портреты зверей есть, новые опоры стоят, материал найден. Пора делать! А если делать - то по большому. Опор освещения на улице ровно 51 штука. На каждую можно смонтировать по два знака "спина к спине". Значит, быть 102 знакам!

В общем, взял я отпуск на три недели, и понеслась…

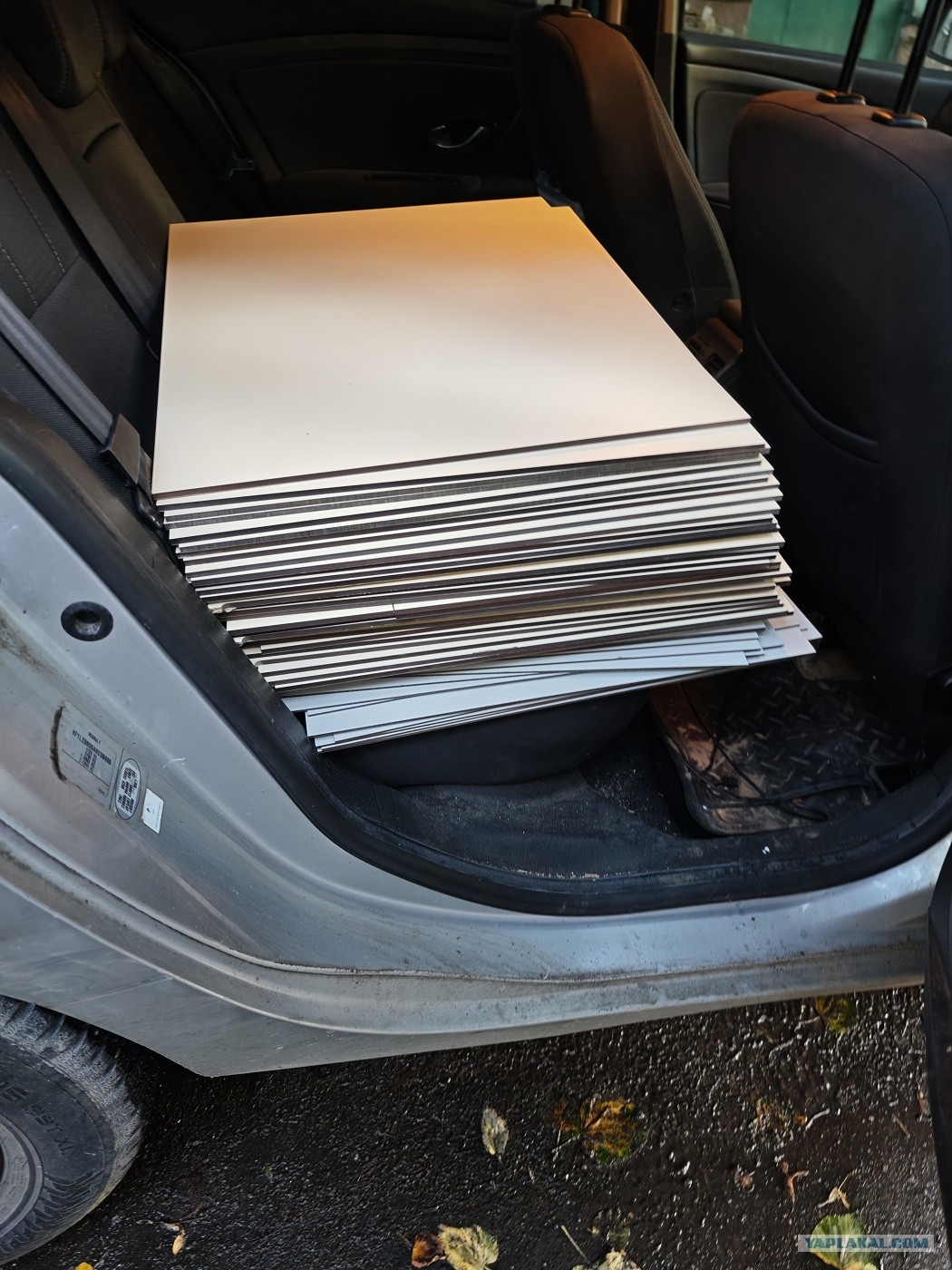

Первым делом - логистика. На своей легковой машине возил заранее напиленные листы материала к другу в мастерскую на фрезерный станок с ЧПУ. Каждая заготовка под один будущий знак.

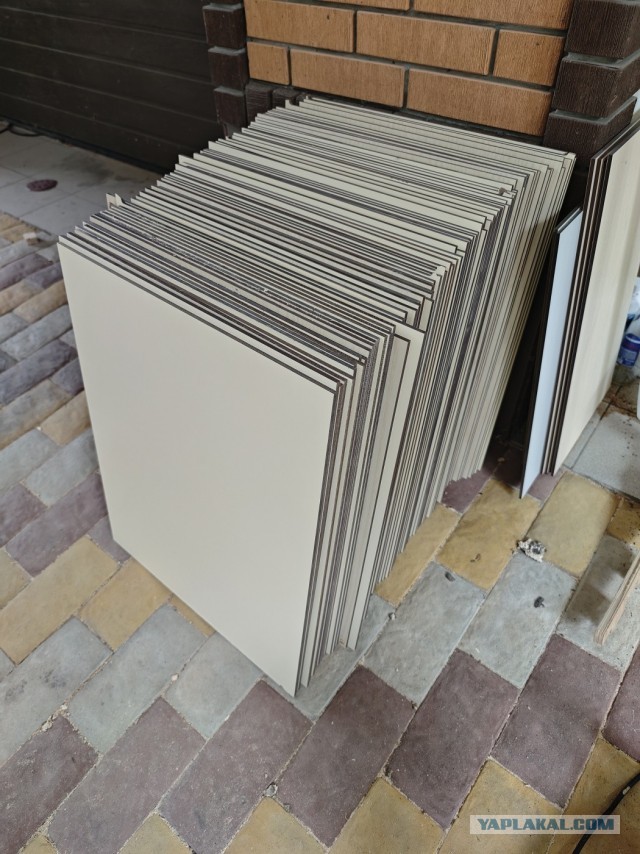

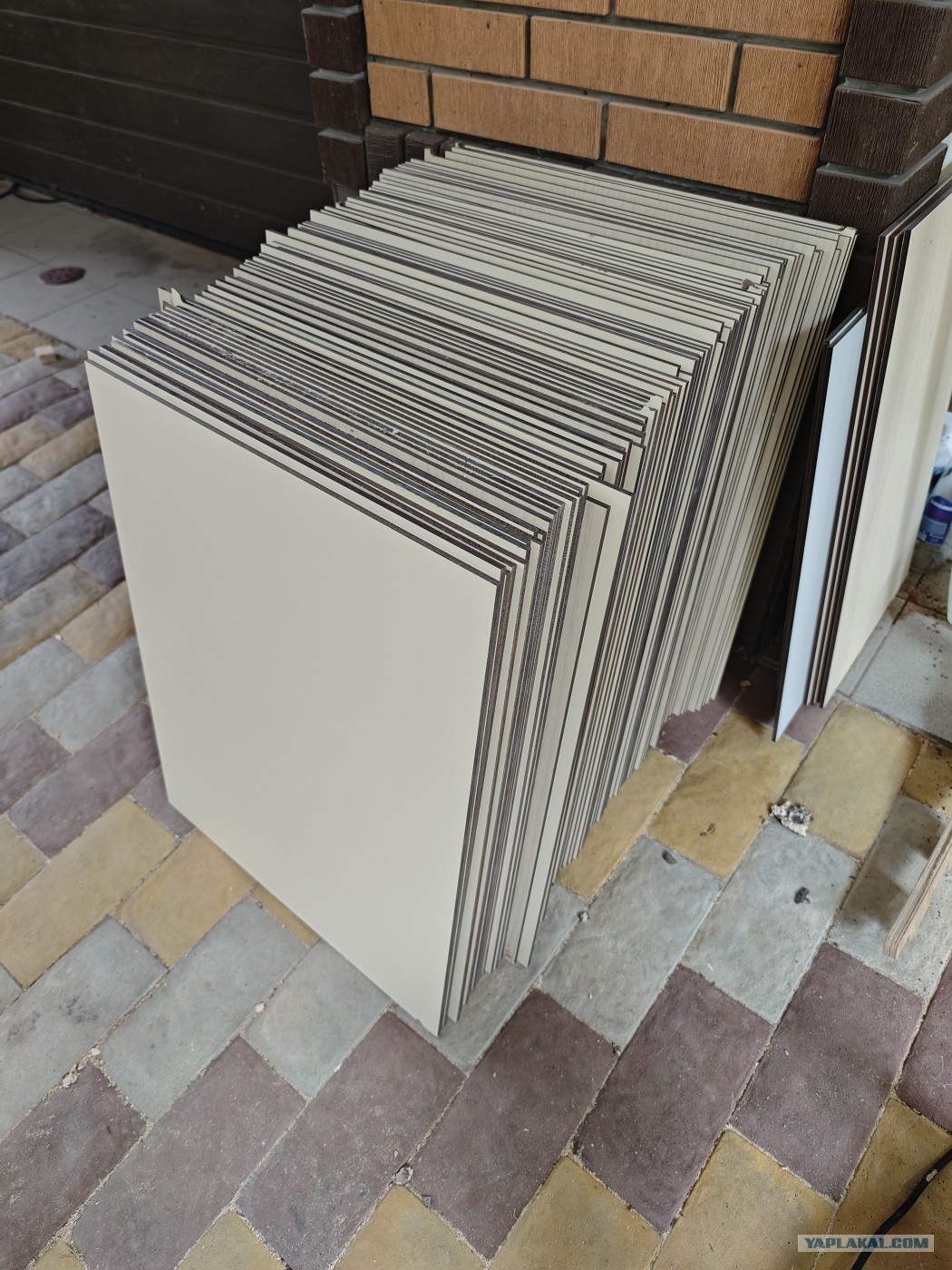

Вооот такая пачка заготовок накопилась

Другу, понятное дело, резать за меня такую кучу заготовок не улыбалось. Поэтому он по-быстрому обучил меня премудростям своего станка (благо опыт работы с ЧПУ у меня уже был) и оставил наедине с фрезером, где я несколько дней выпиливал контуры под гравировку. Друга, кстати, зовут Джон Дуган - личность легендарная. Иногда делаем с ним совместные проекты.

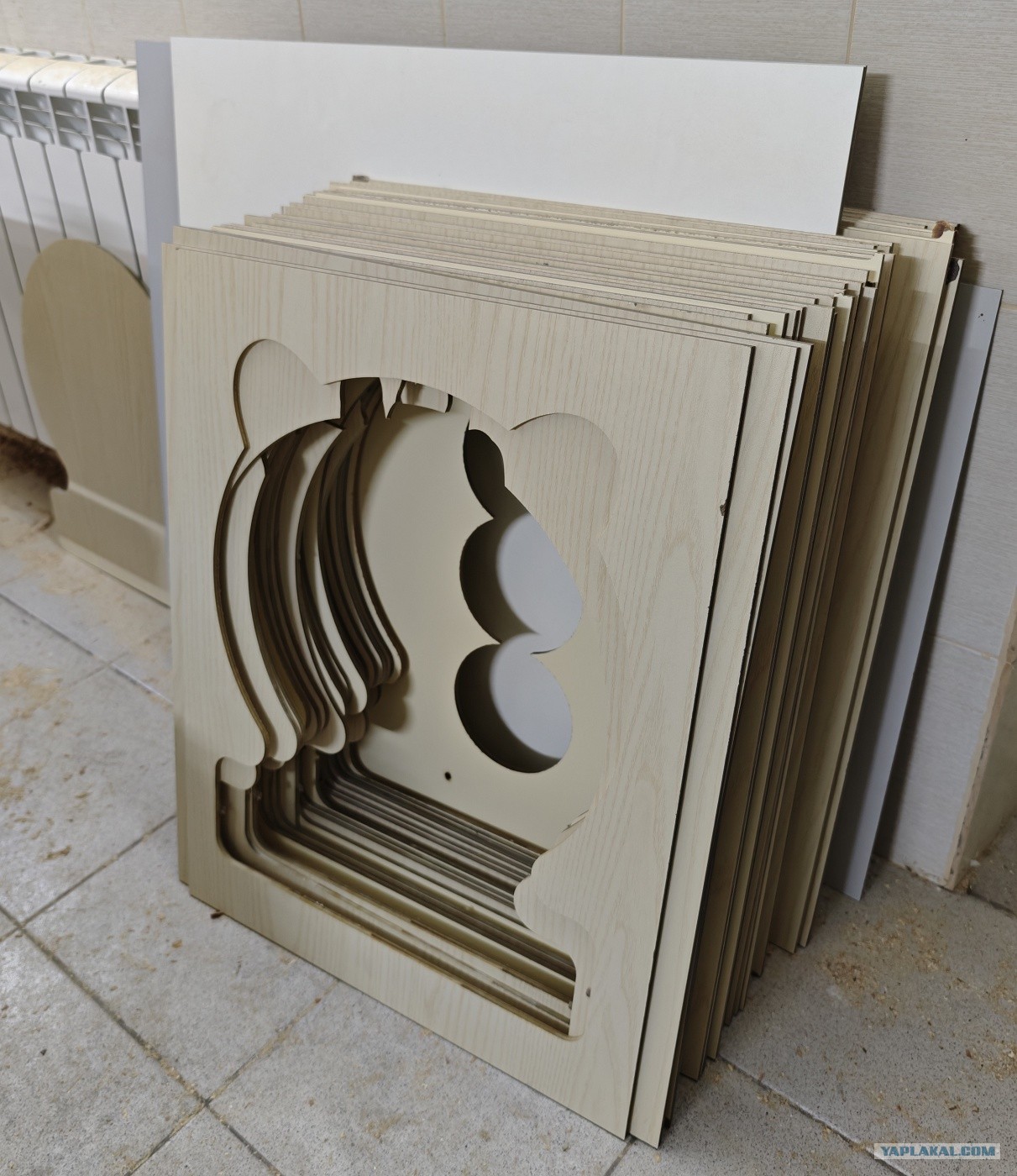

Пустышки после фрезера

Следующий этап - гравировка. Это уже дома, на собственном лазере и собственных мощностях. Гравировка одного знака занимала от 6 до 7 часов чистого машинного времени. После станка каждый знак отправлялся в ванную: я отмывал его под душем с жёсткой щёткой и средством для посуды, чтобы смыть копоть, убрать нагар и обнажить чистую фактуру HPL.

Параллельно с лазером круглосуточно молотил 3D принтер - я печатал крепления на столбы. Главным условием монтажа на новые опоры было: "Ни в коем случае не поцарапать краску на столбах". Да не вопрос. Замерил конусность опор, смоделировал в AutoCAD адаптивные проставки-подковы и отправил на печать из ударопрочного и стойкого к ультрафиолету PETG пластика. Печаталось всё это тоже небыстро: партия из 6 подков занимала около 14 часов. А на одну опору (на пару знаков) требуется 4 такие подковы.

После лазера знакам требовалось ещё три стадии ручной обработки:

1. Снятие фаски. После фрезера кромка монолитного HPL острая как бритва - можно порезаться буквально до кости. Фаску снимал кромочным фрезером с радиусной фрезой R1.2 мм по всему периметру с двух сторон.

2. Роспись глаз. Чтобы животные смотрели живо, радужку каждого глаза подкрашивал в близкий к природному цвет художественными акриловыми маркерами.

3. Линзы. Поверх окрашенного глаза формировал каплю-линзу из прозрачной УФ-смолы и полимеризовал её ультрафиолетовой лампой. Появился потрясающий глубокий блик.

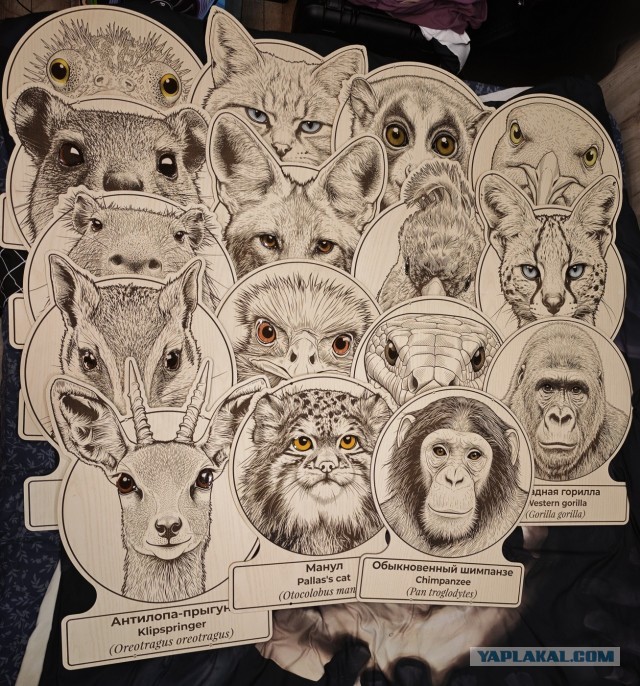

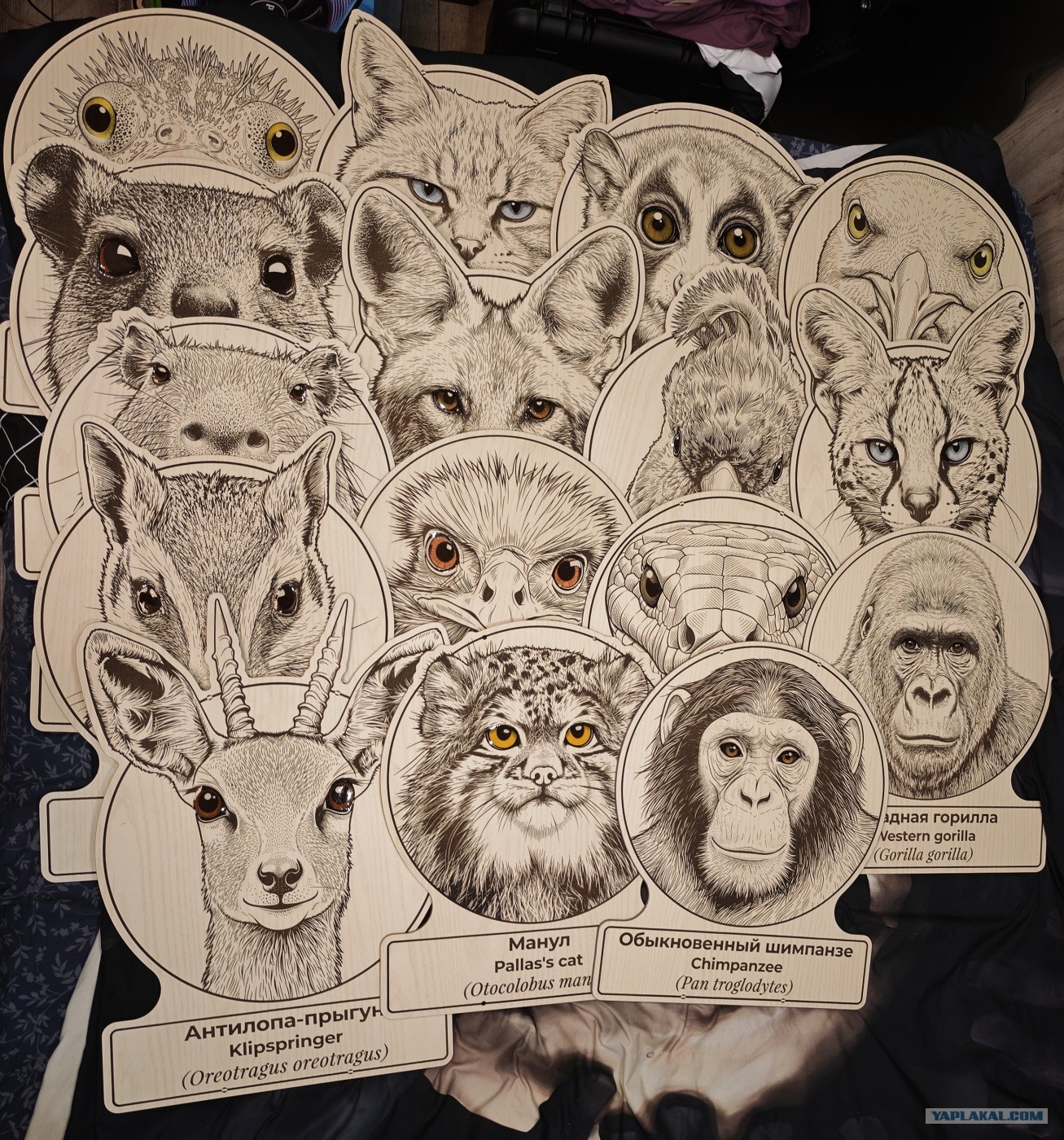

Партия готовых знаков перед монтажом

Дальше - самое интересное. Загружал в авто стремянку, монтажный пояс, инструменты, ящики с метизами, сами знаки и выдвигался на точку. Живу я относительно недалеко, но один готовый знак весит больше полутора килограммов, а за один заход я вешал от 10 до 20 штук - на своём горбу пешком не натаскаешься.

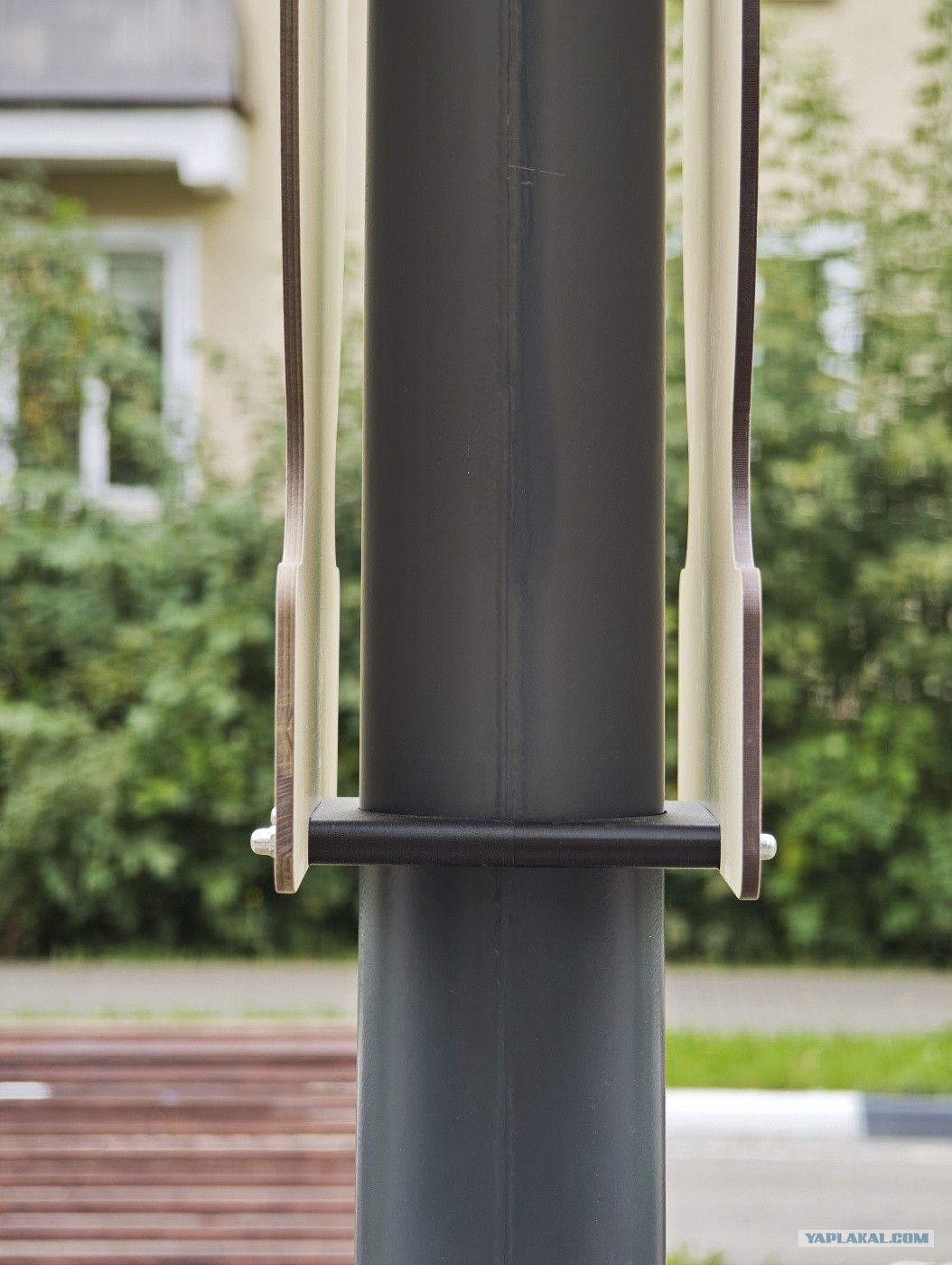

Монтажный узел на столбе

Пирог крепления на каждой шпильке выглядит так (слева направо):

Колпачковая гайка, шайба, пластиковая шайба, знак из HPL, две монтажные подковы из PETG, обнимающие столб, второй знак, пластиковая шайба, шайба, колпачковая гайка.

Внутри проходит сквозная шпилька М6 из нержавеющей стали.

Я снял два обзорных видео проходок по улице: сначала от Дома культуры до центральной площади, а затем в обратную сторону - чтобы как у хоббитов, "туда и обратно". Видео ускорил, иначе прогулка в реальном времени заняла бы по 15 минут в каждый конец.

Проходка "Туда"

Проходка "Обратно"

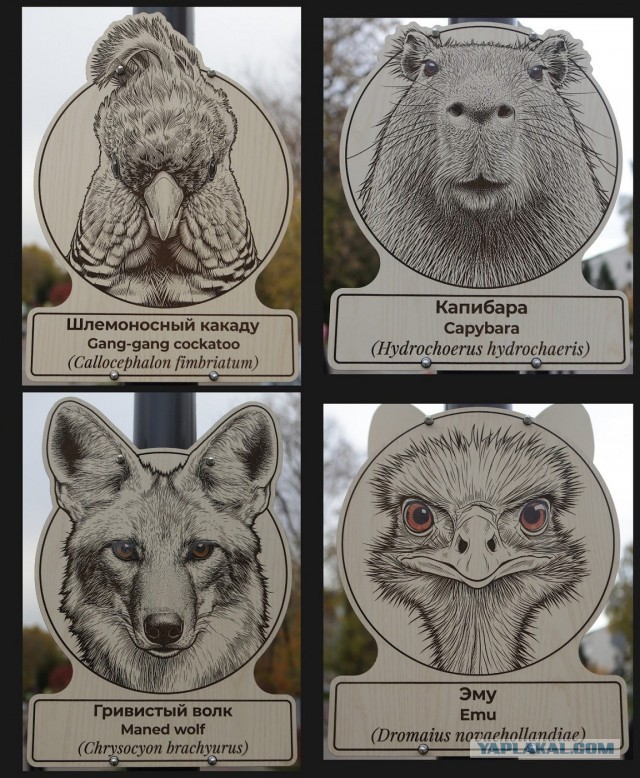

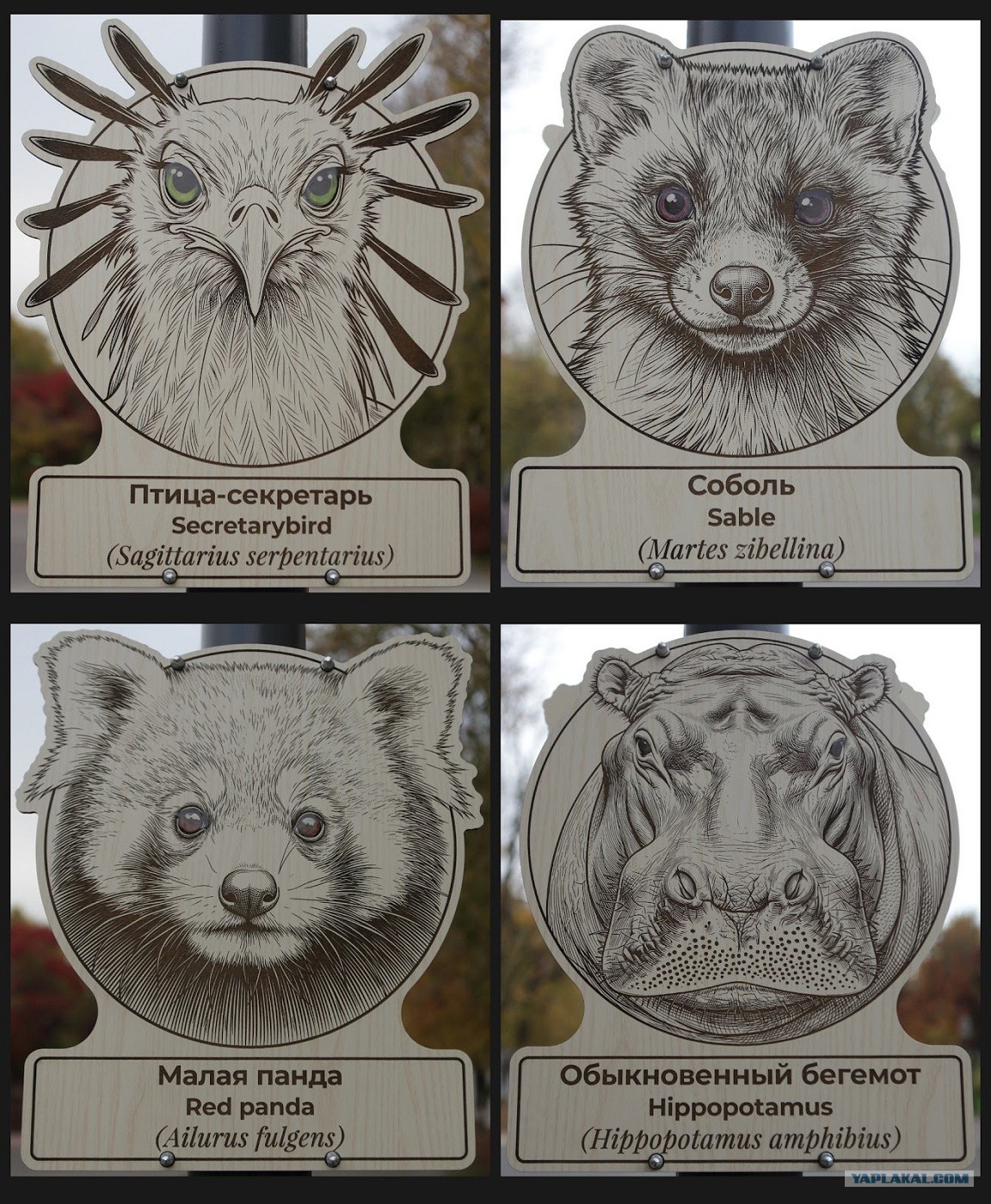

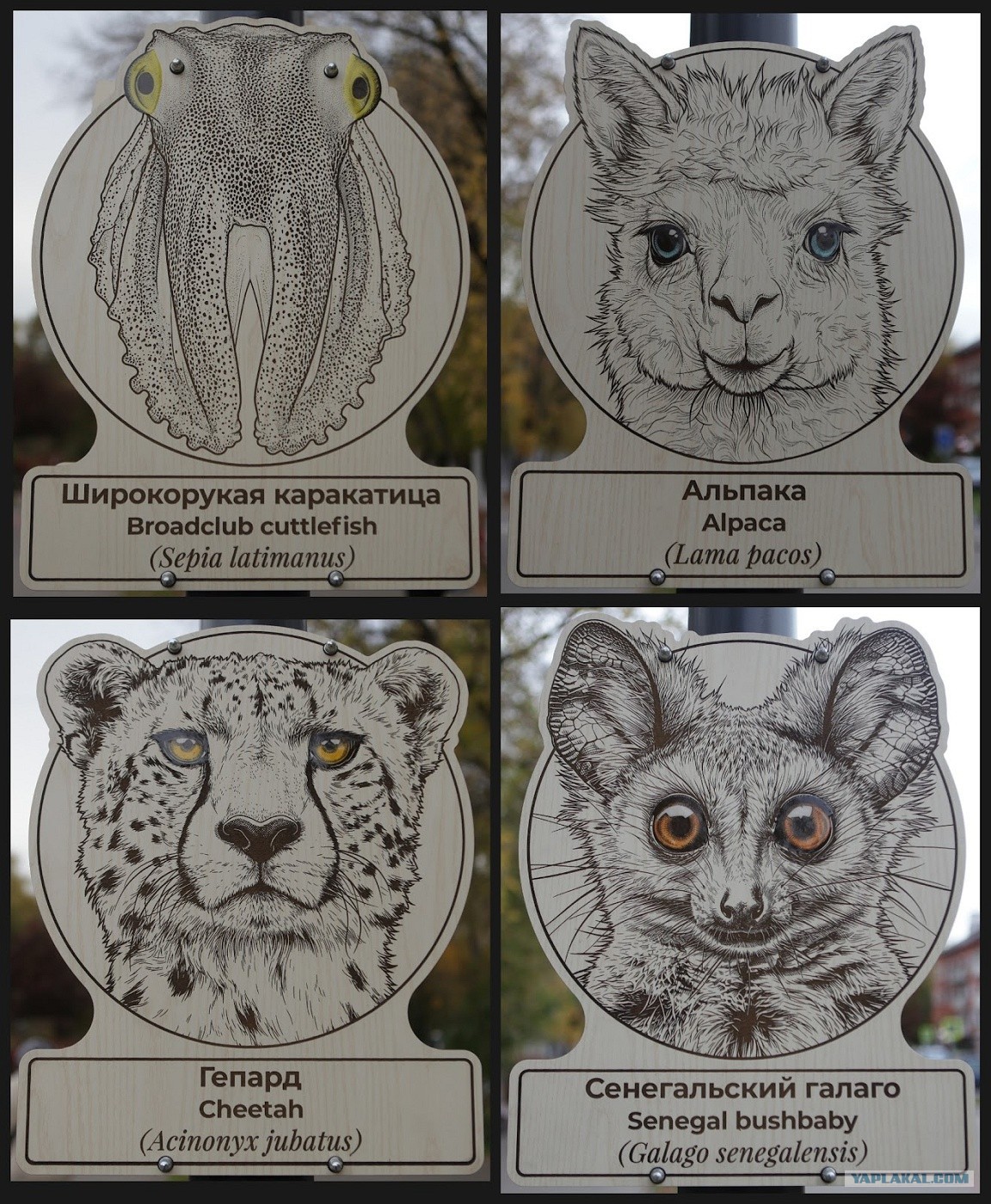

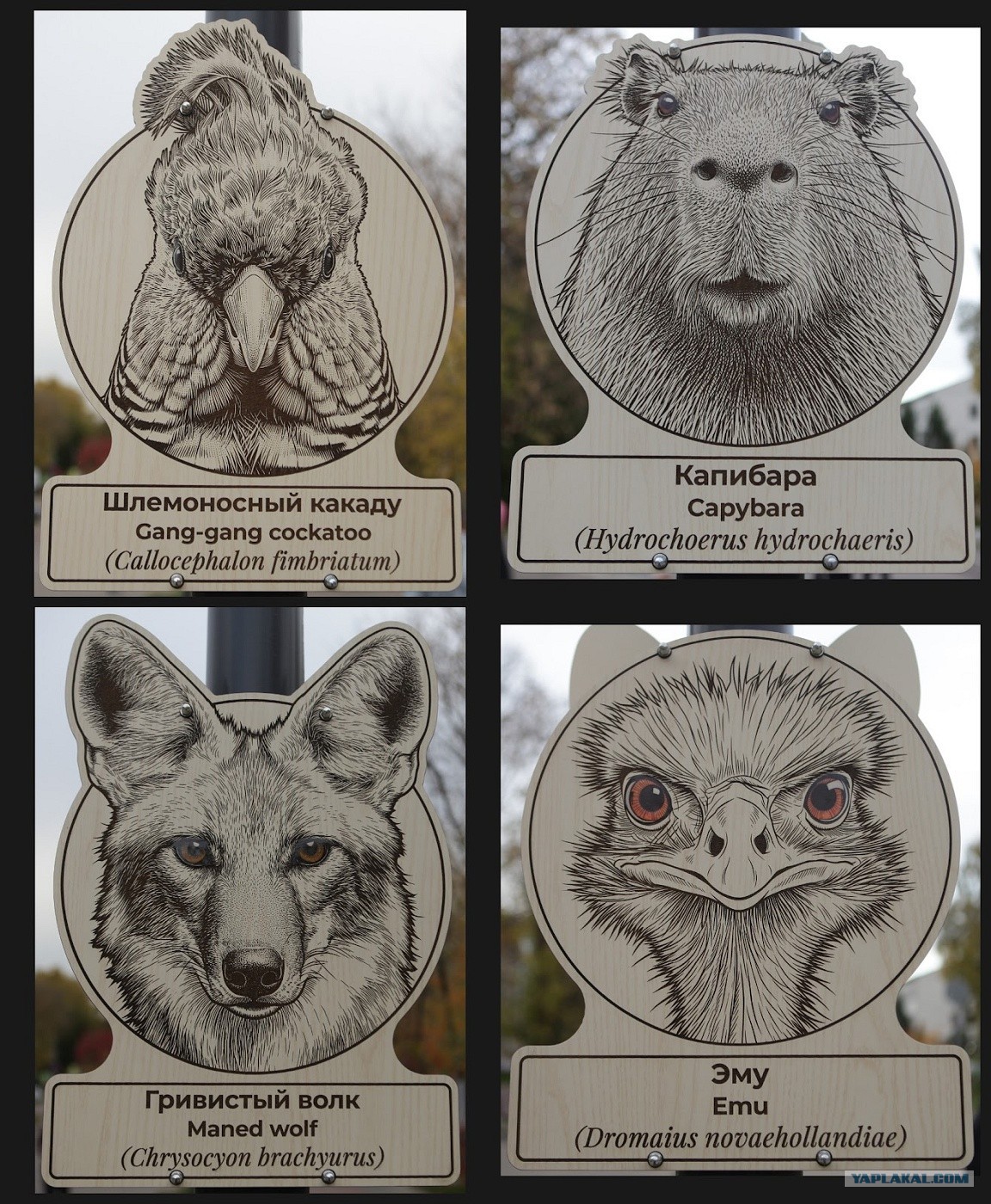

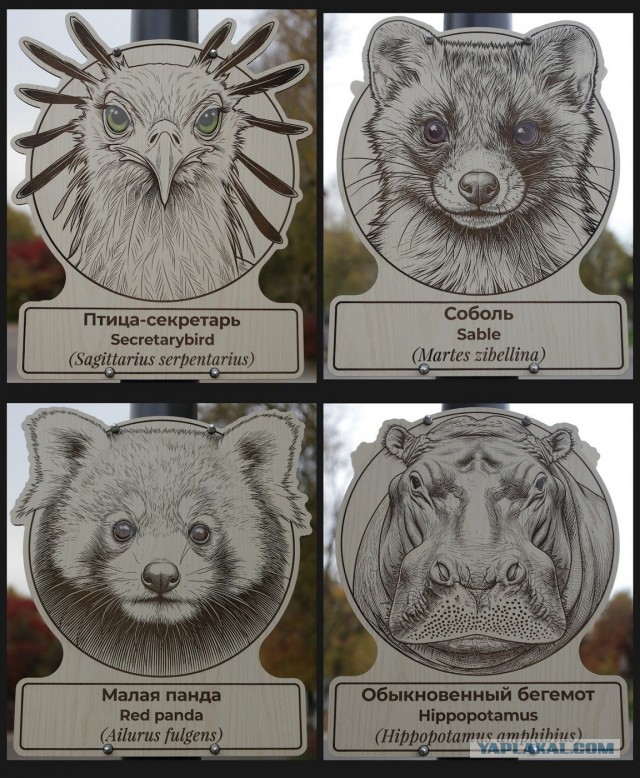

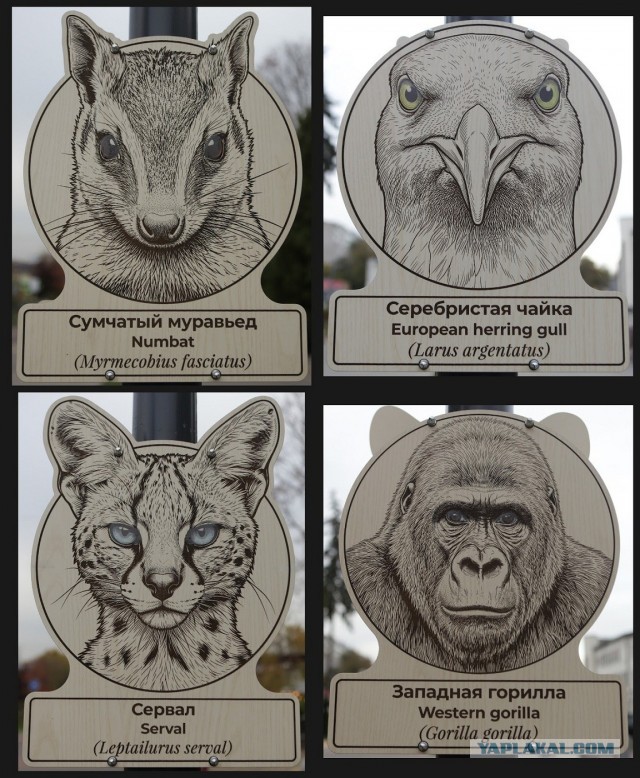

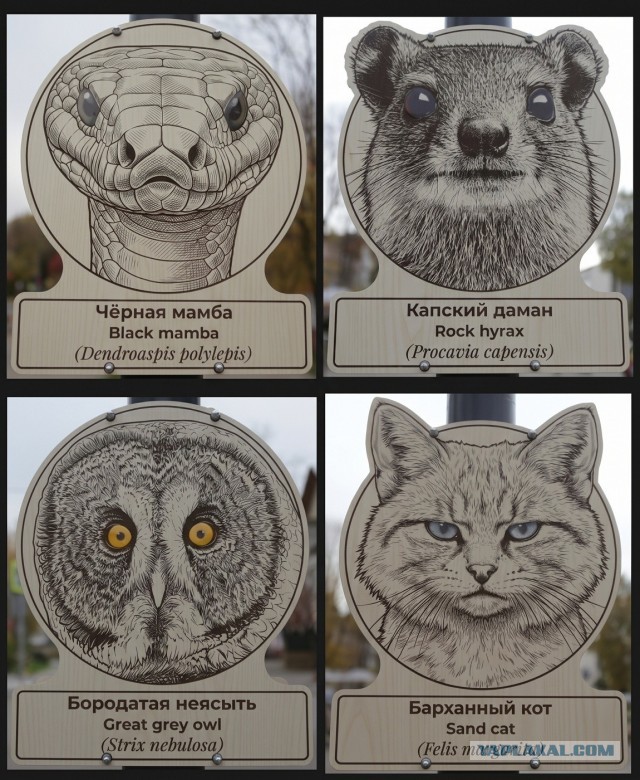

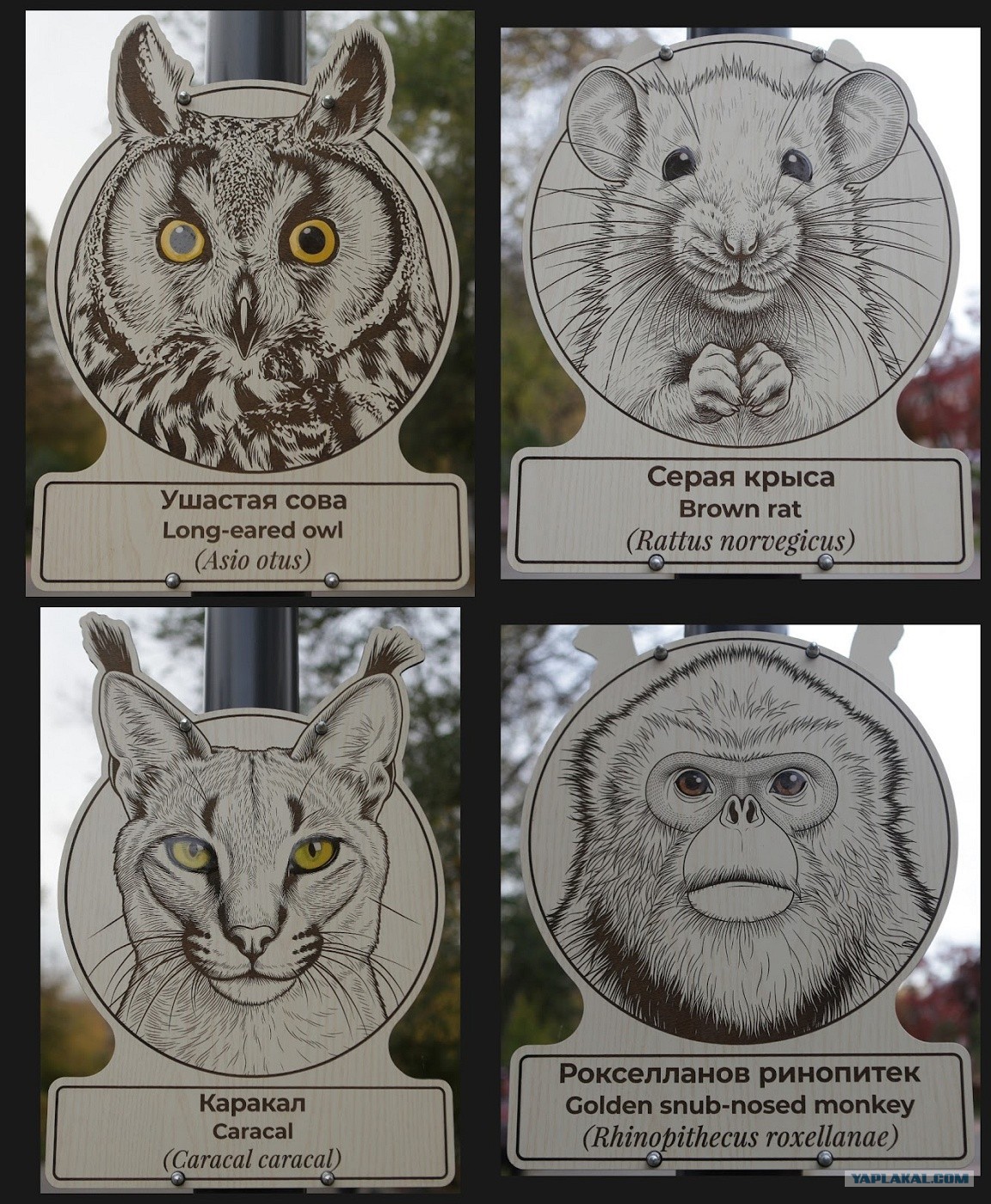

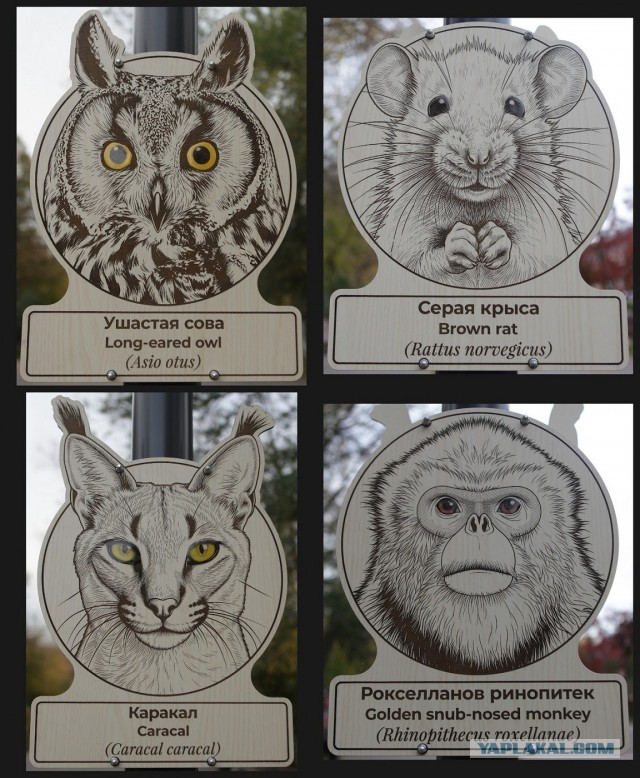

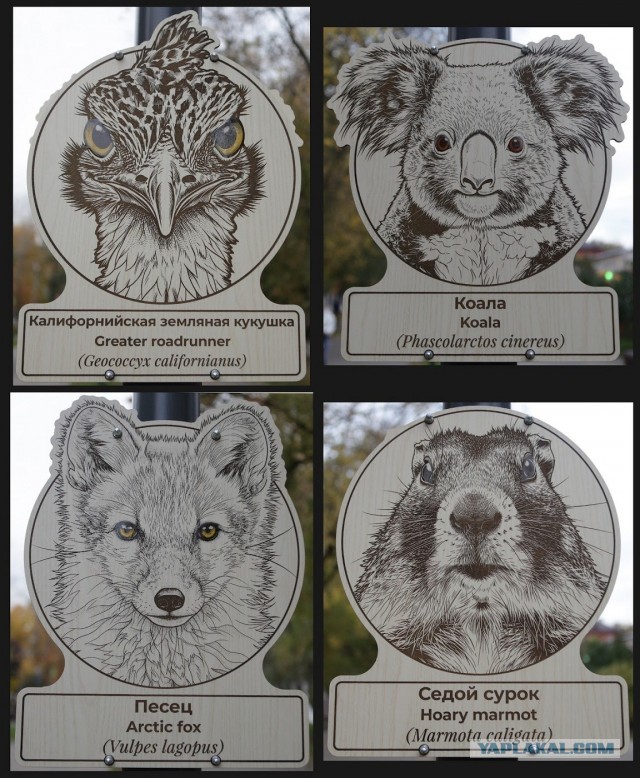

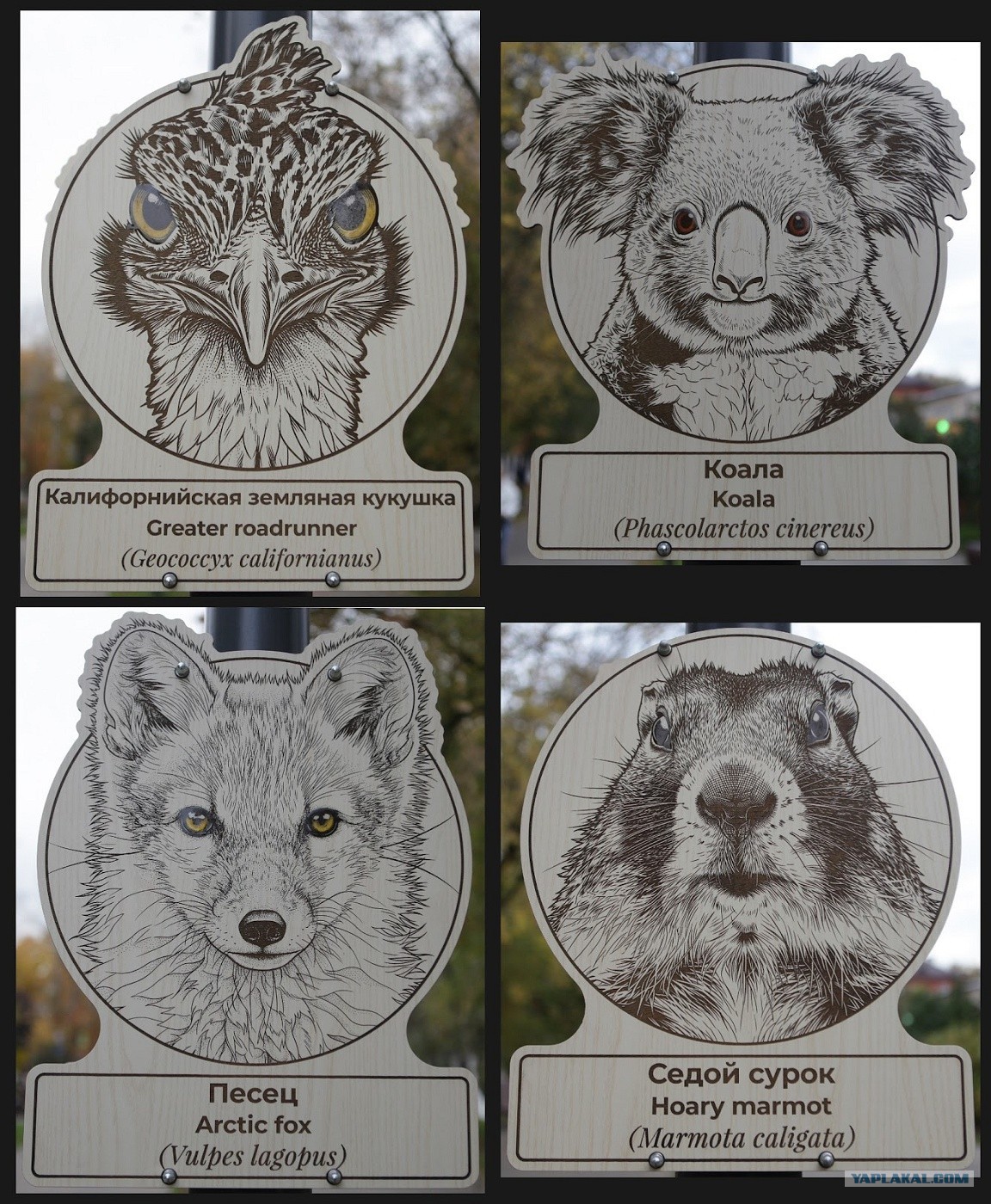

А для тех, кто не любит смотреть ролики со смартфона или хочет в деталях рассмотреть графику шерсти и перьев - выкладываю всю коллекцию фотографиями, по порядку от площади к ДК:

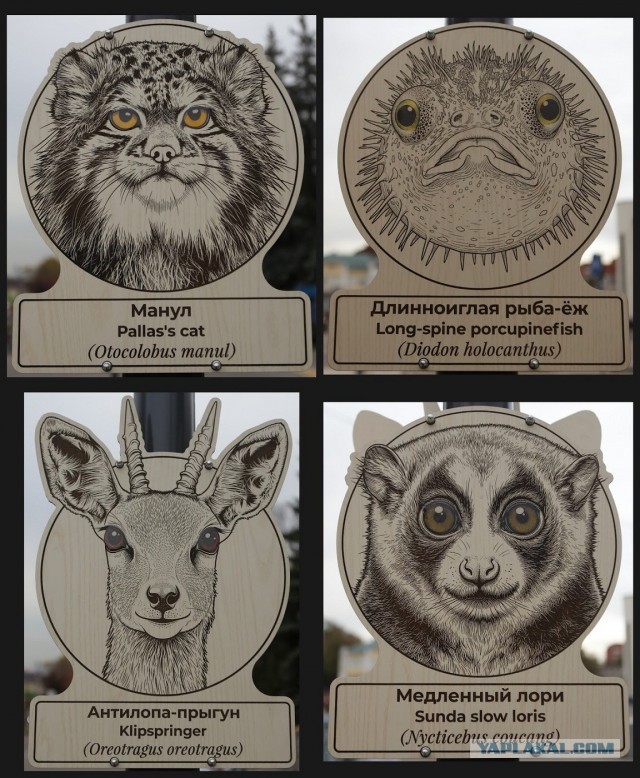

1-2 столбы

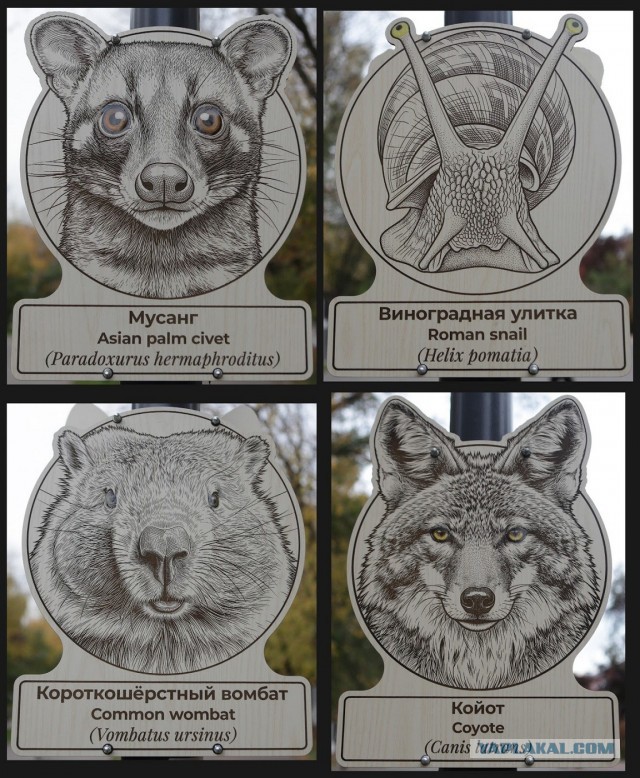

3-4 столбы

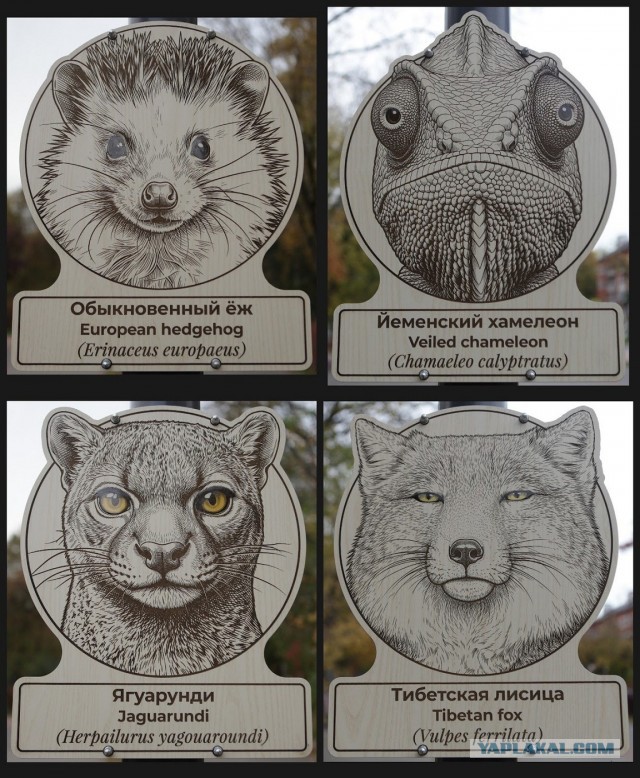

5-6 столбы

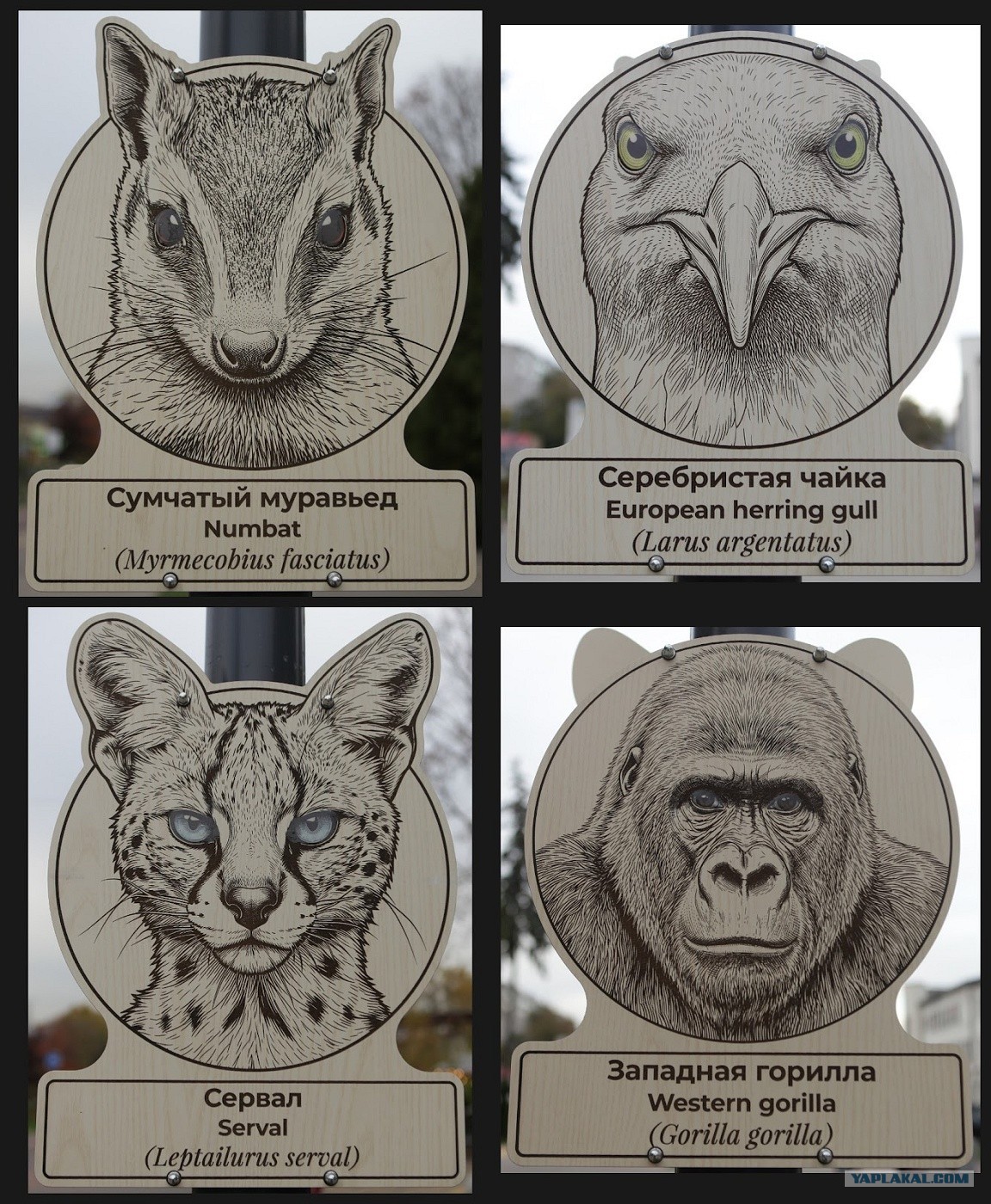

7-8 столбы

9-10 столбы

11-12 столбы

13-14 столбы

15-16 столбы

17-18 столбы

19-20 столбы
