Доброго дня, сообщество.
Я опять со своими железяками. Надеюсь, еще не надоел.
Сегодня - работа с целью не столько денег заработать, сколько доказать самому себе - я могу!

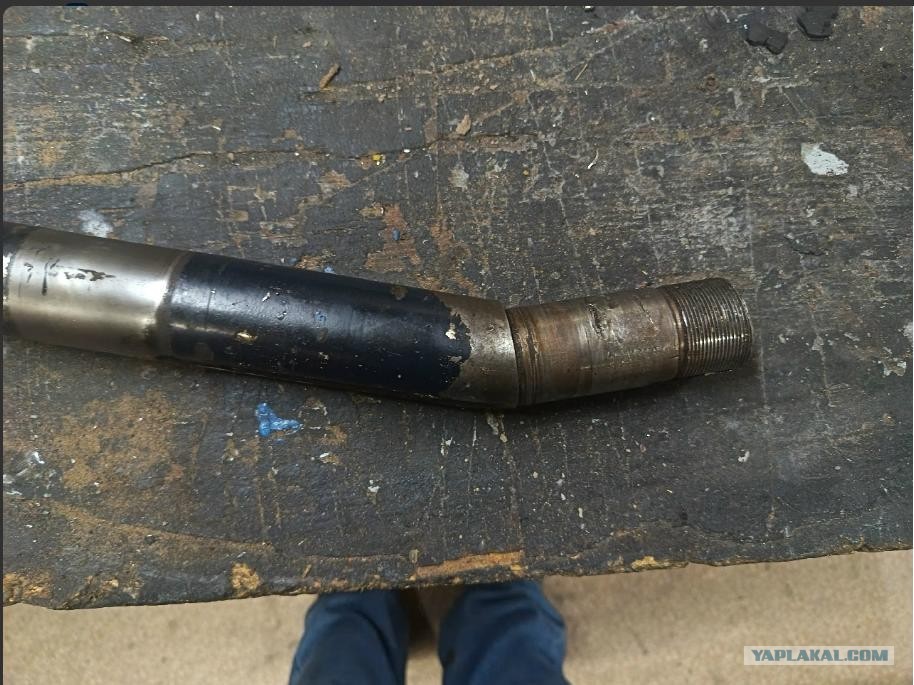

Бывают "пьяные" подшипники, а тут - "пьяный" вал. С какой-то сельхозтехники. И на конце этого вала когда-то была резьба.

Yap 15.08.2026 - 19:17

Продам слона • На сайте 21 год

А теперь ее нет. А она очень нужна.

А чтобы ее восстановить, вал нужно проточить как чисто, а потом нарезать резьбу. А проточить его совсем не просто, так как зажать в токарный станок не получится - вал изогнут. И ось вращения части вала с резьбой уходит в пустоту.

Но очень надо, так как новый такой не купить.
А как известно, если надо - сделаем. Непросто, не сразу, но сделаем. На раздумья и готовность выполнить работу, кстати, ушло много времени – пару недель вал просто лежал под верстаком.
Сначала прикидываем, как продлить ось вращения короткой части вала. Центрую подходящую железку, зажимаю в люнет и заднюю бабку и подгоняю к валу.

Привариваю железку к валу.

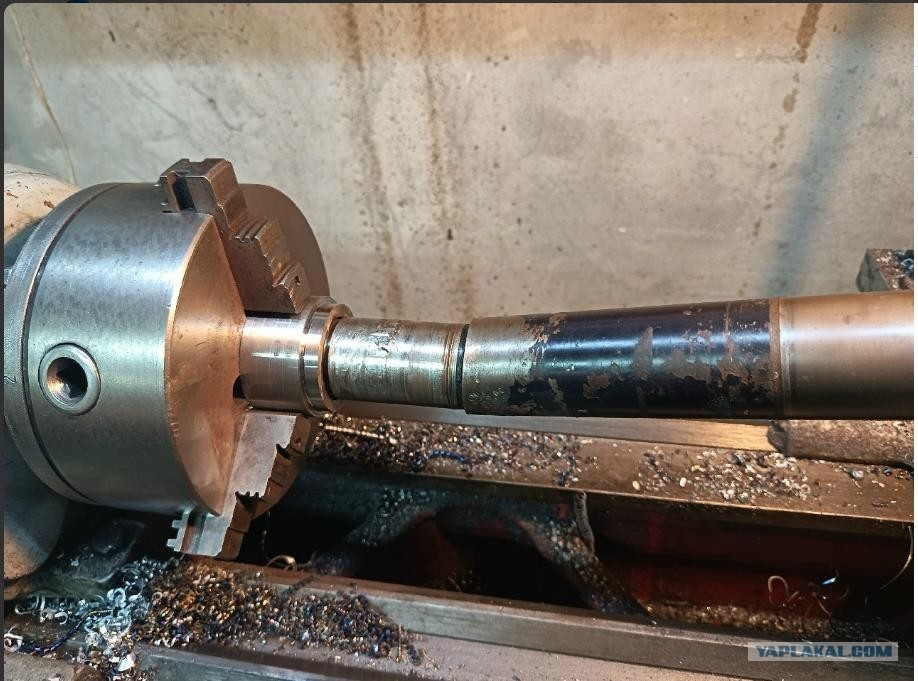

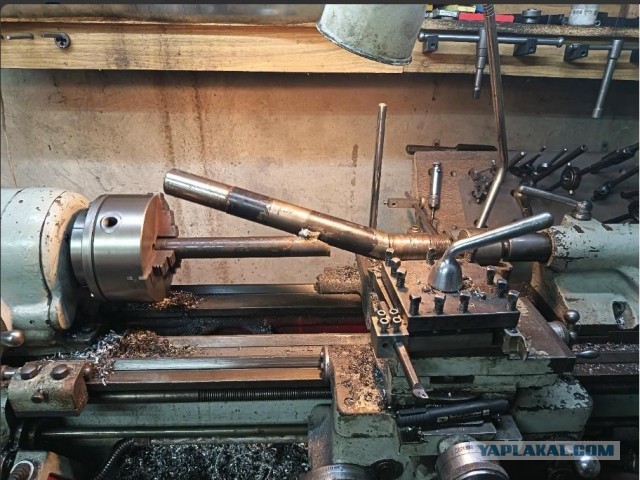

Далее переворачиваю получившуюся раскоряку и зажимаю за железку в патрон, а задней бабкой подпираю вал.

Дальше все несложно – протачиваю «как чисто»

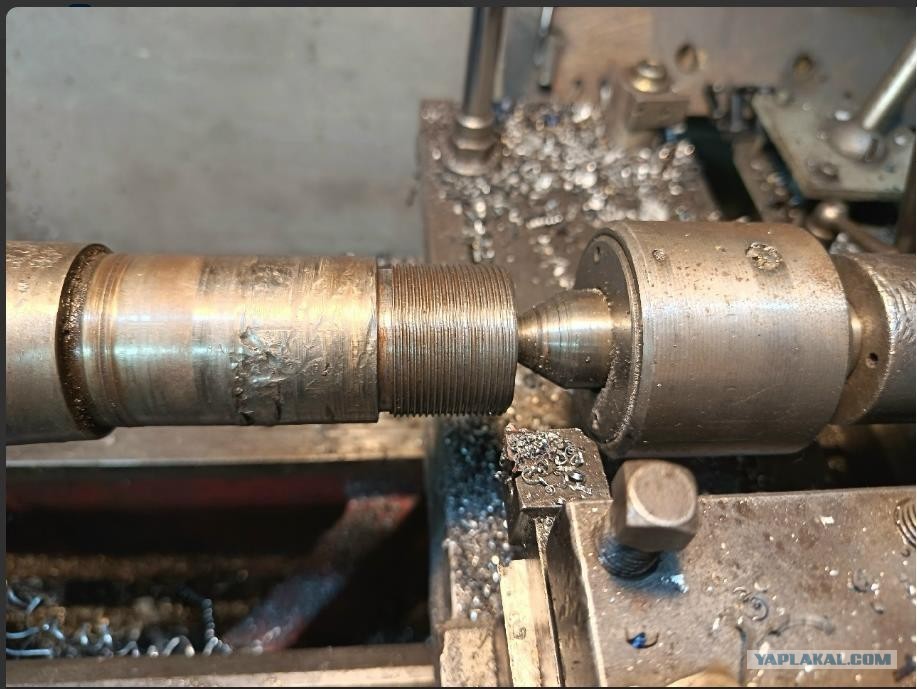

И нарезаю резьбу.

Собственно, с валом все. Готово. Но нужна еще гайка.

С гайкой намного проще – протачиваю болванку, растачиваю отверстие, нарезаю внутреннюю резьбу.

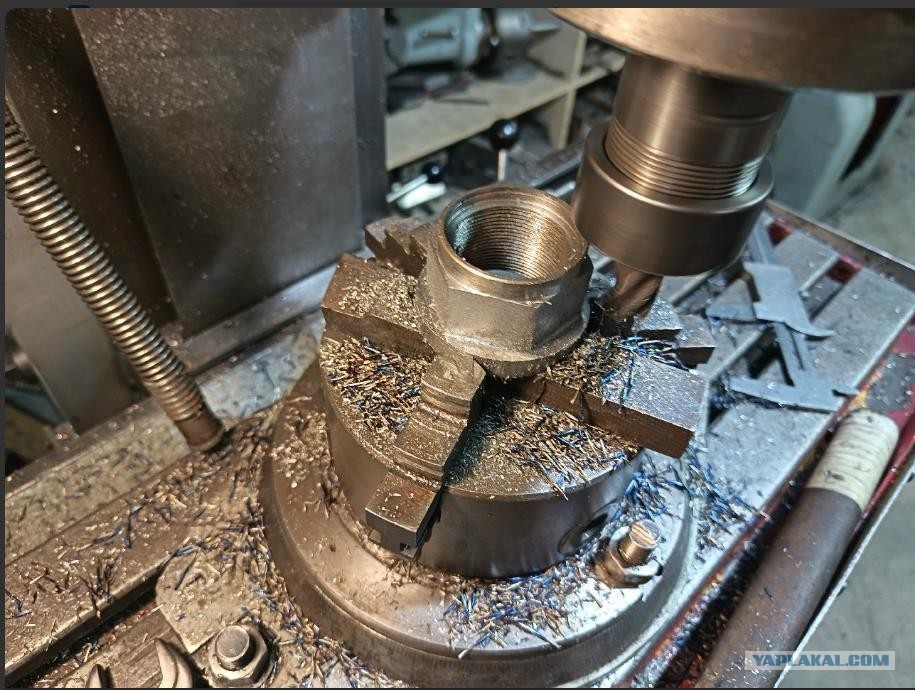

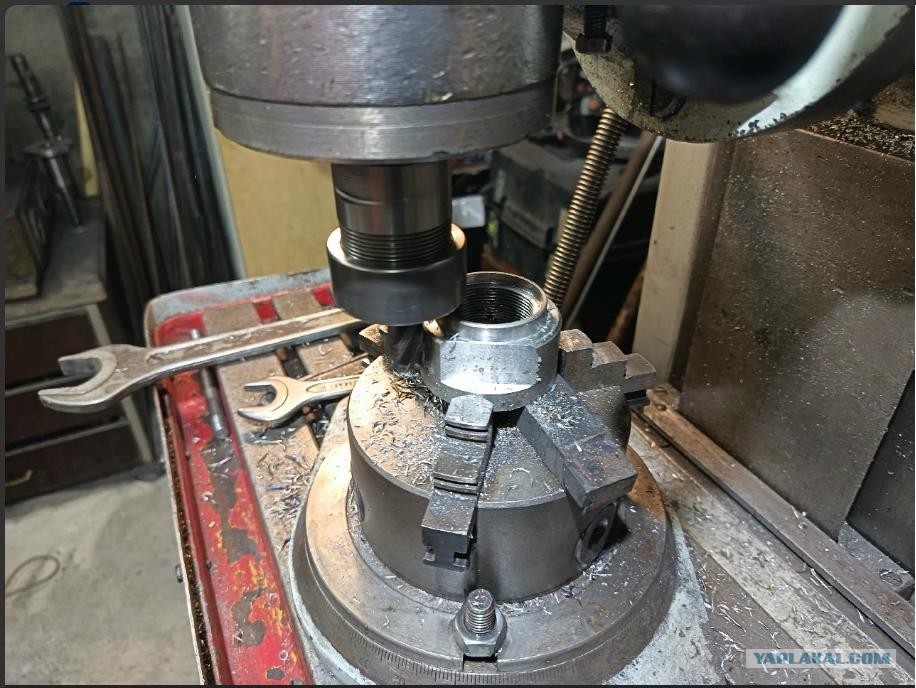

На фрезерном фрезерую грани гайки

Превращаю цилиндр в призму.

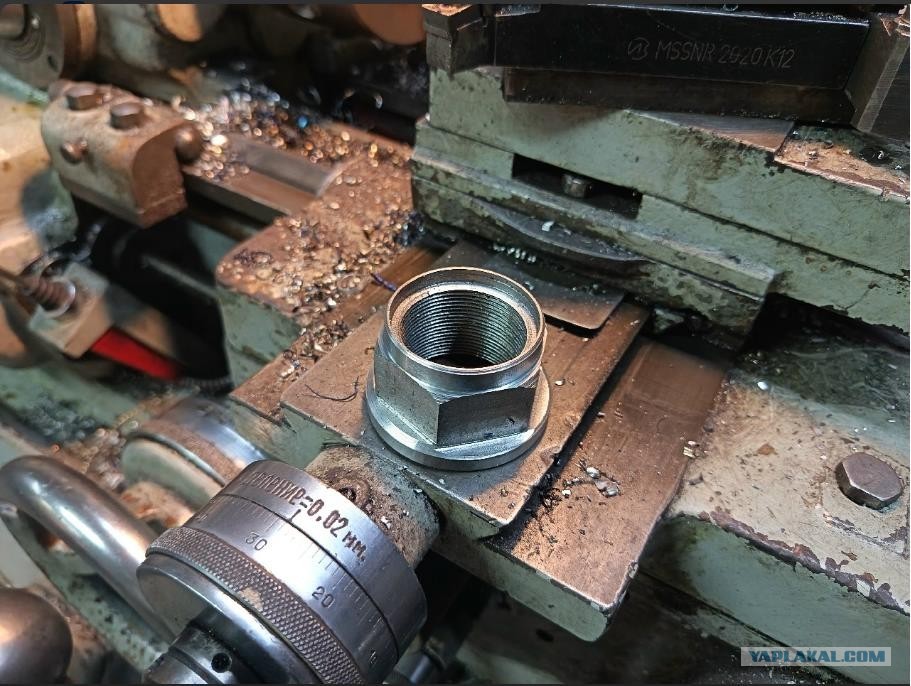

Готовая гайка:

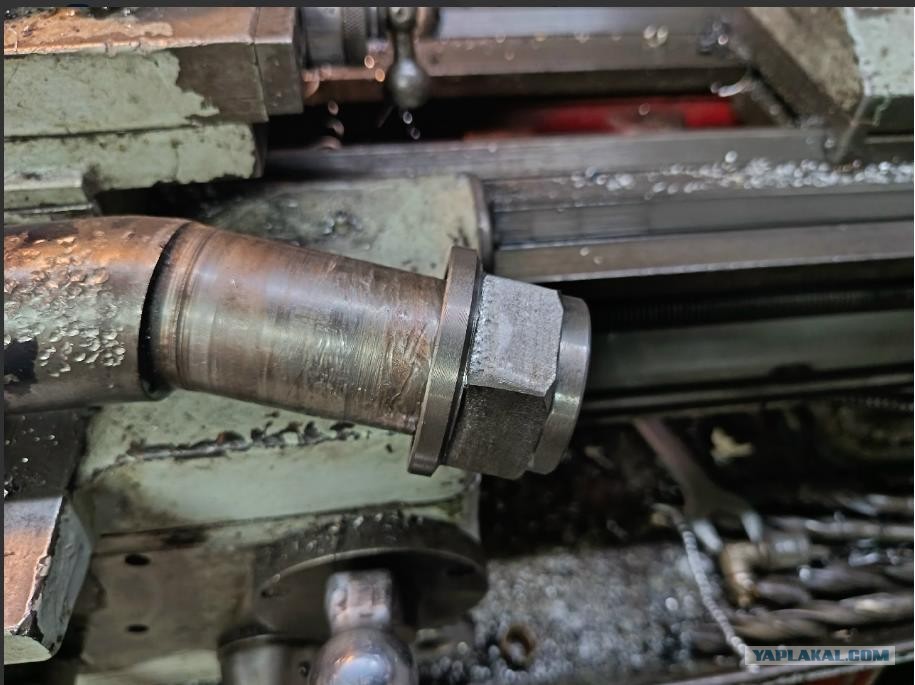

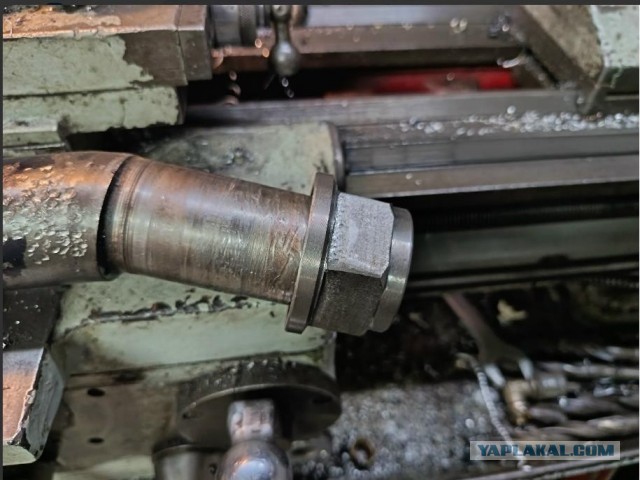

И вал после ремонта.

Такая вот история. Прошлый раз многих стоимость работы интересовала - вот за эту работу заказчику назвал сумму в 3000 - и он без раздумий согласился.
Так как, еще раз повторюсь, купить новый вал негде.
Спасибо, у меня все.
