Будни пенсионера. Переделка шуруповерта на литий.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

trikot 24 ноя 2025 в 16:23

Ярила • На сайте 17 лет

Сообщений: 8 386

241

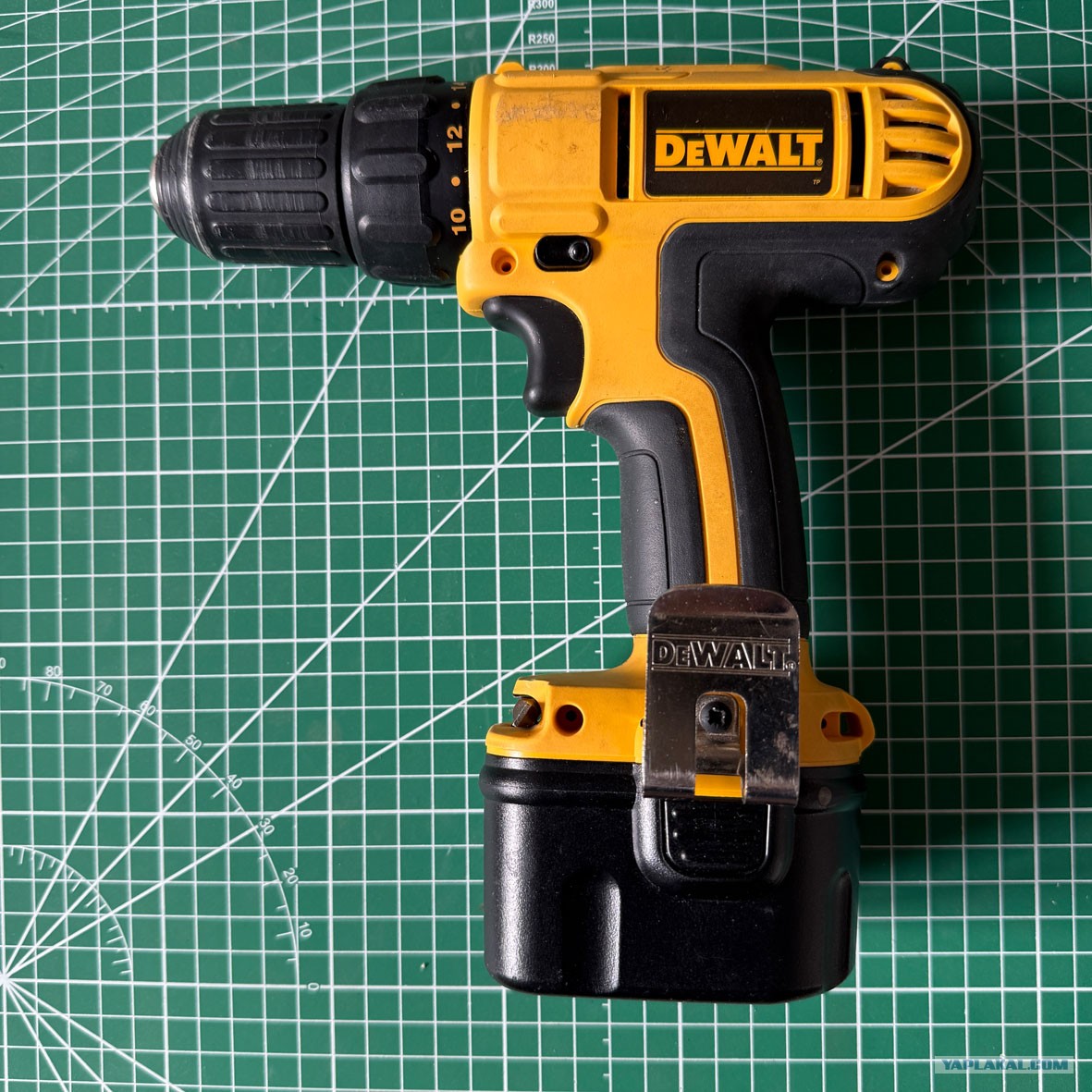

Есть у моего зятя вот такой шуруповерт, я когда-то ему подарил.
Но аккумуляторы за прошедшие годы сдохли. Покупать такие же как были, не вариант, поэтому решил переделывать на литий.

Будни пенсионера. Переделка шуруповерта на литий.

Yap 07.05.2026 - 03:24

Продам слона • На сайте 21 год

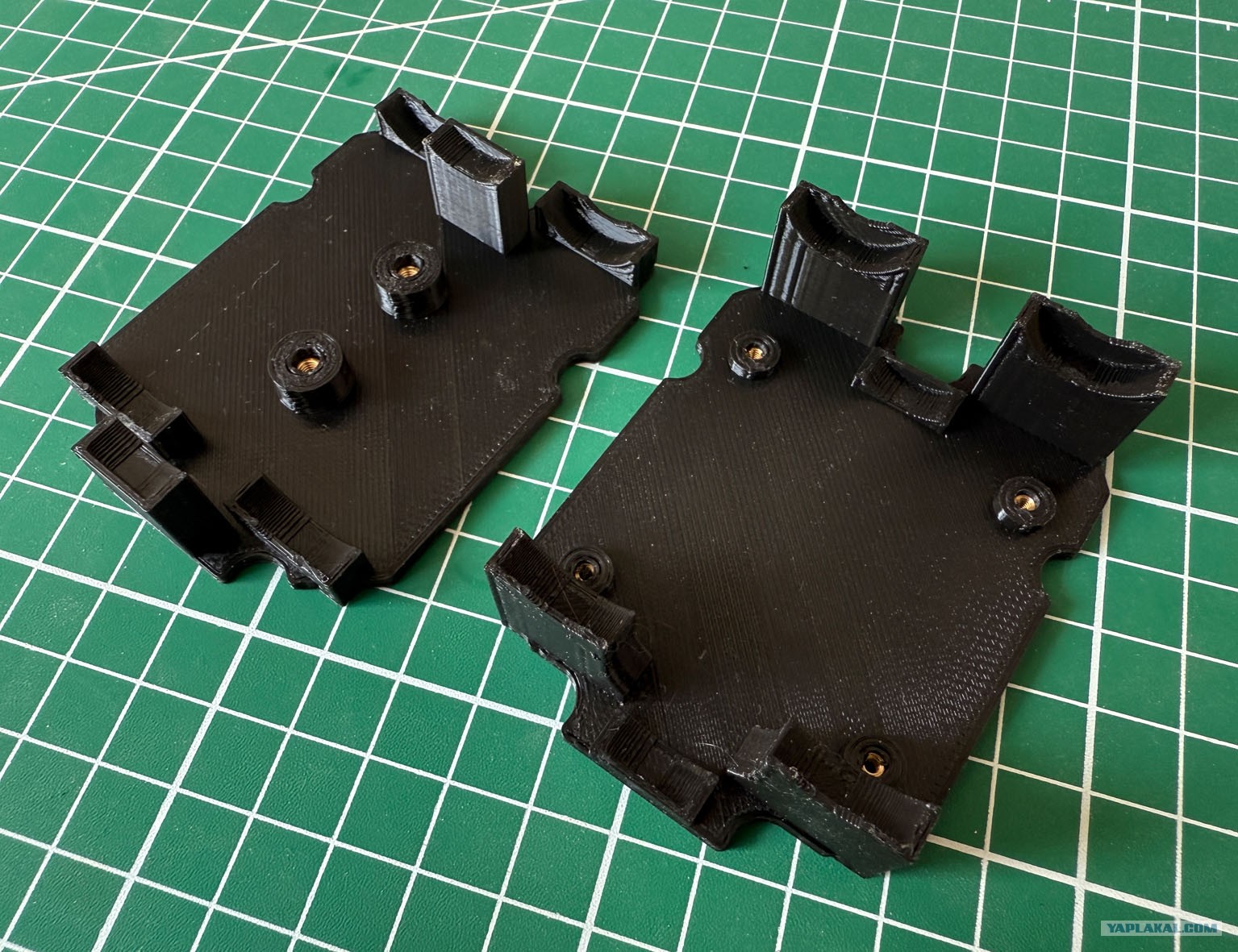

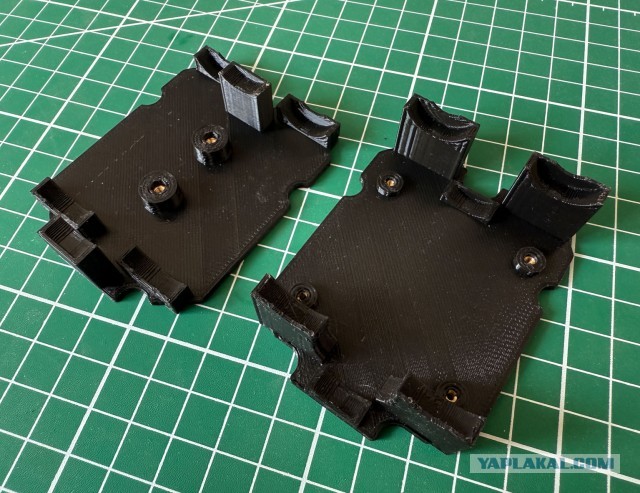

Таких переделок в интернетах полно, но я не могу что-либо делать абы как. А в интернетах никакого приличного готового решения нет. Значит - делаю сам. Ну, естественно, предварительно выпотрошил корпус аккумулятора. Для крепления аккумуляторов в корпусе напечатал парочку вот таких деталей. На нижней, места крепления к корпусу. На верхней, места крепления платы.

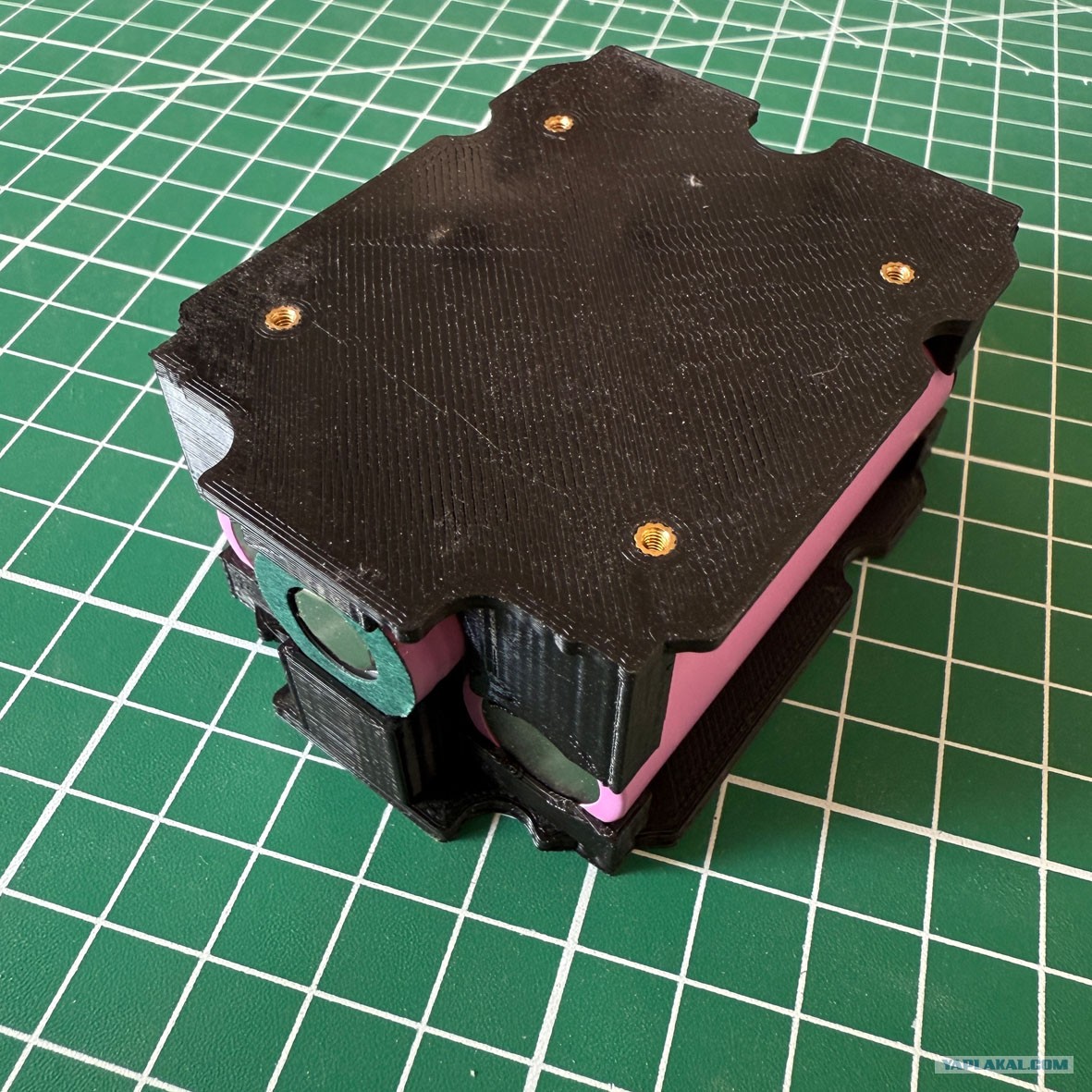

Аккумуляторы располагаются вот так.

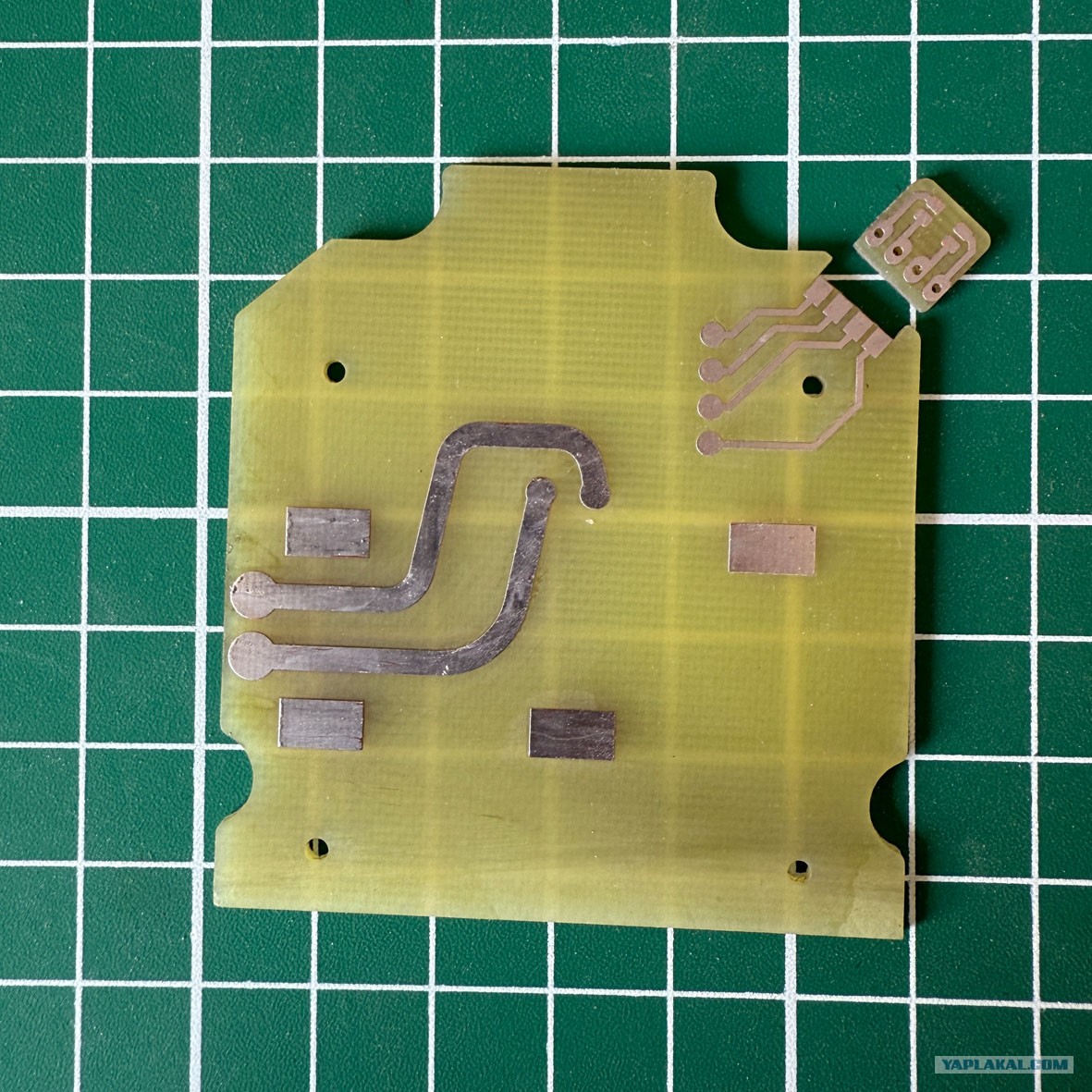

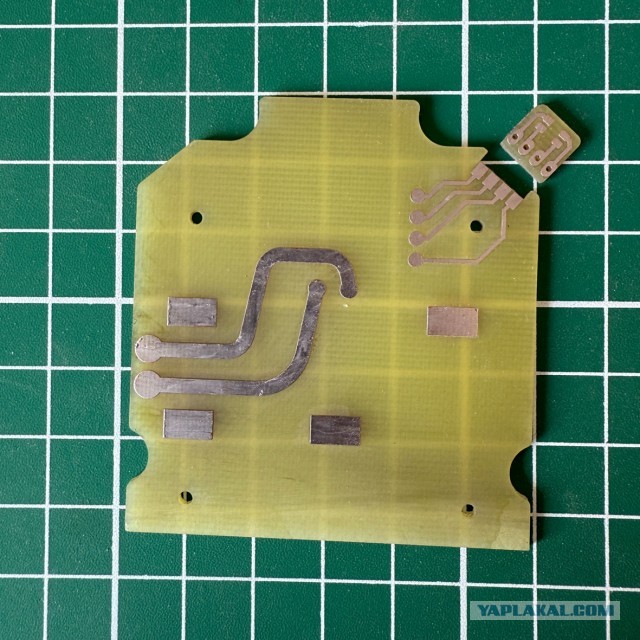

Для зарядки использовал преобразователь из 5в в нужное, для зарядки 3-х аккумуляторов. Он с разъемом type-c и двумя светодиодами, которые показывают режим зарядки и окончание зарядки. Ну и балансир. Для крепления этих плат сделал плату. Ну и заодно сделал маленькую платку для двухцветного светодиода, чтобы можно было наблюдать процесс заряда. Платы фрезеровал на ЧПУ.

Собранная плата.

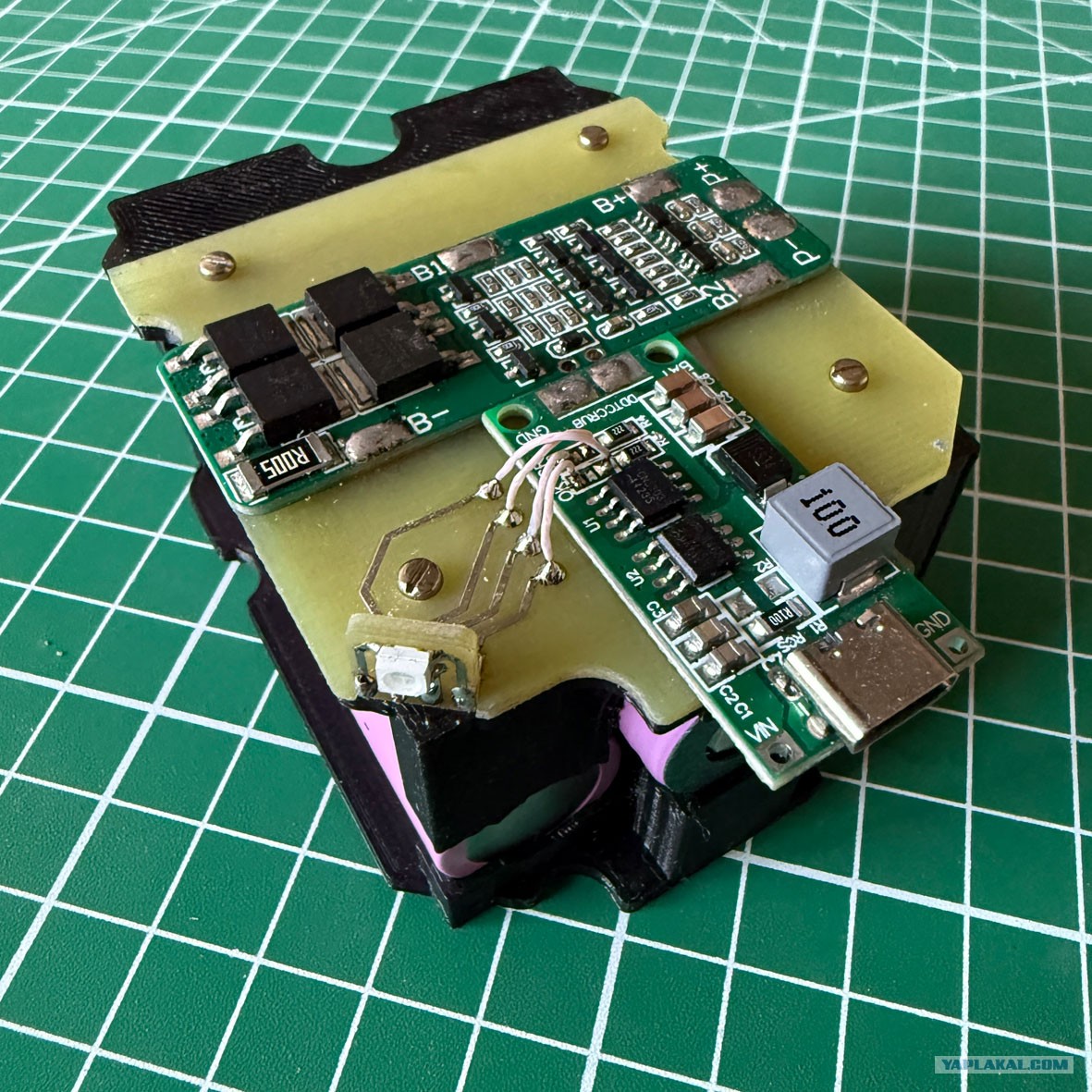

А так она крепиться на блоке с аккумуляторами.

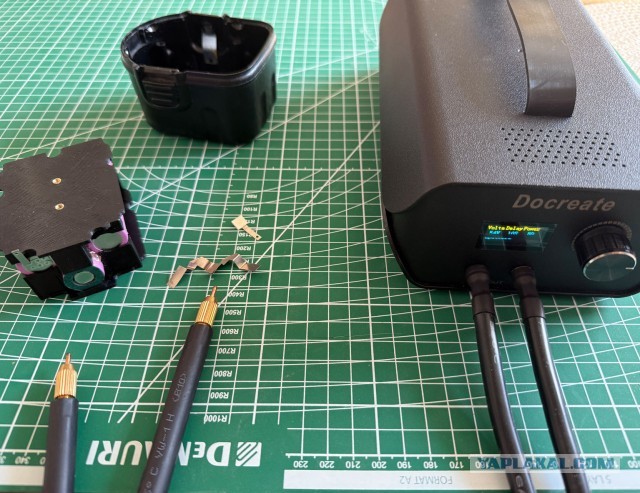

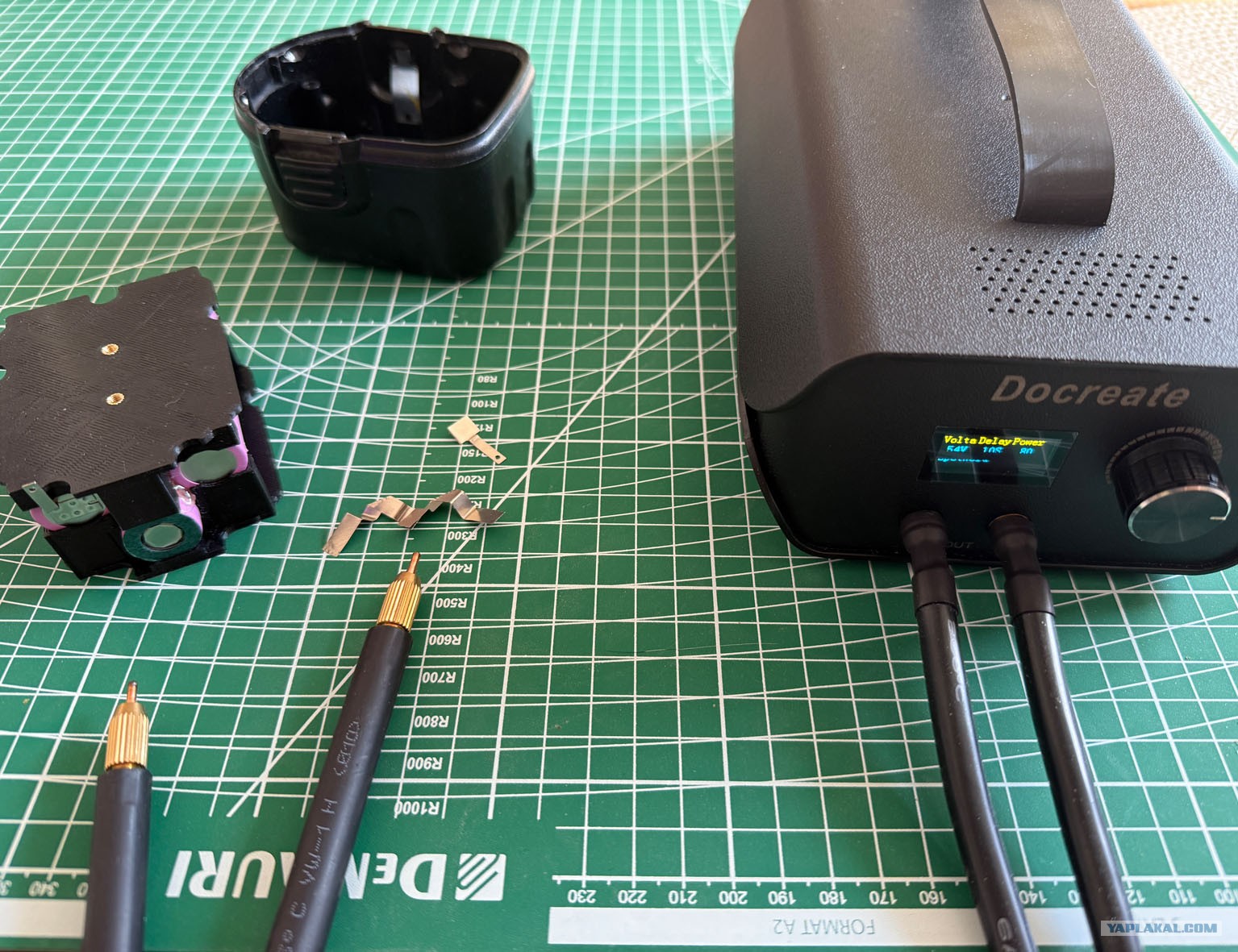

Аккумуляторы сварил между собой. Сразу сниму вопрос к моей сварке. Она на суперконденсаторах, питается от сети, что удобно. Варит отлично. Была у меня и на аккумуляторе, очень неудобно, приходилось следить за аккумулятором, да и варила она гораздо хуже.

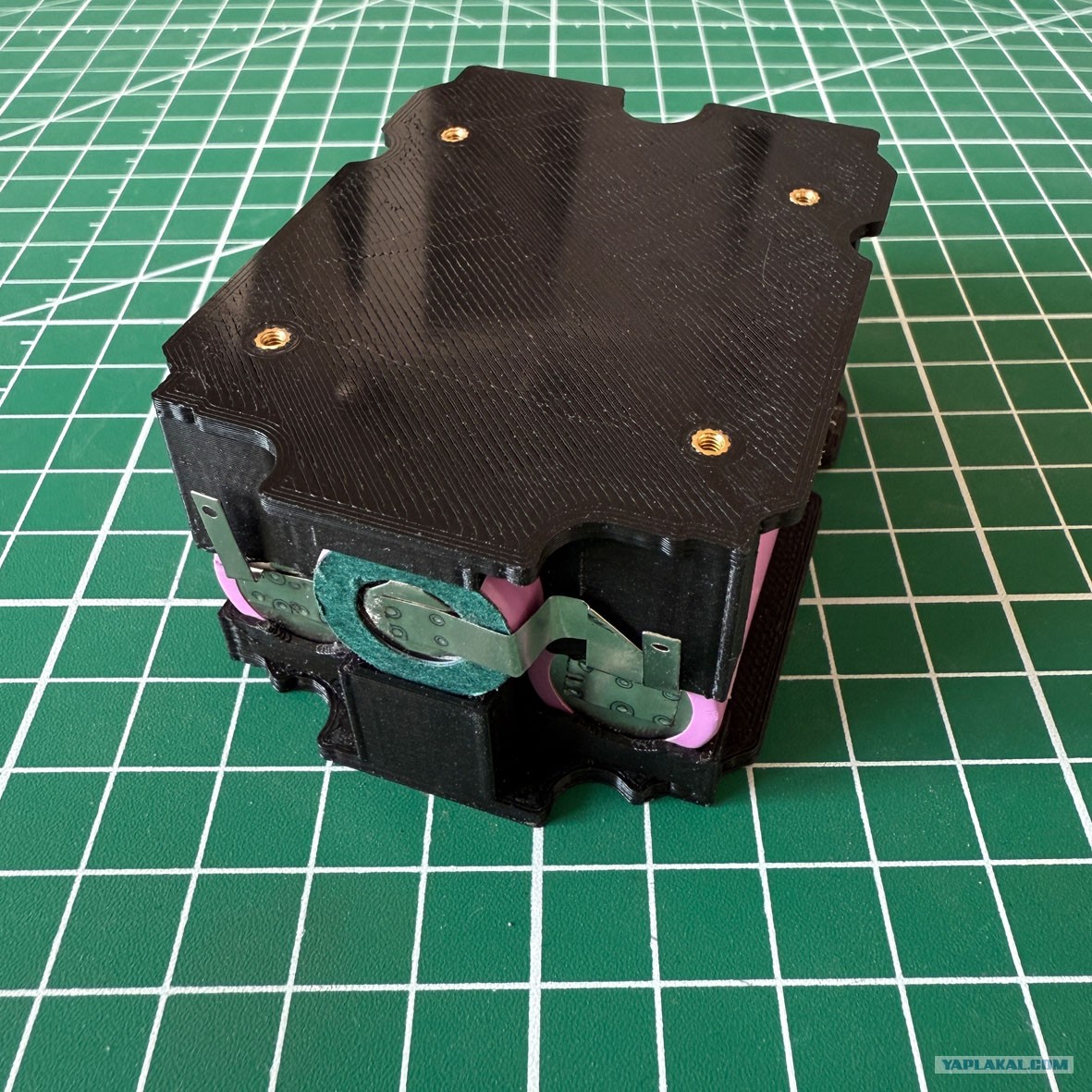

Сваренный блок

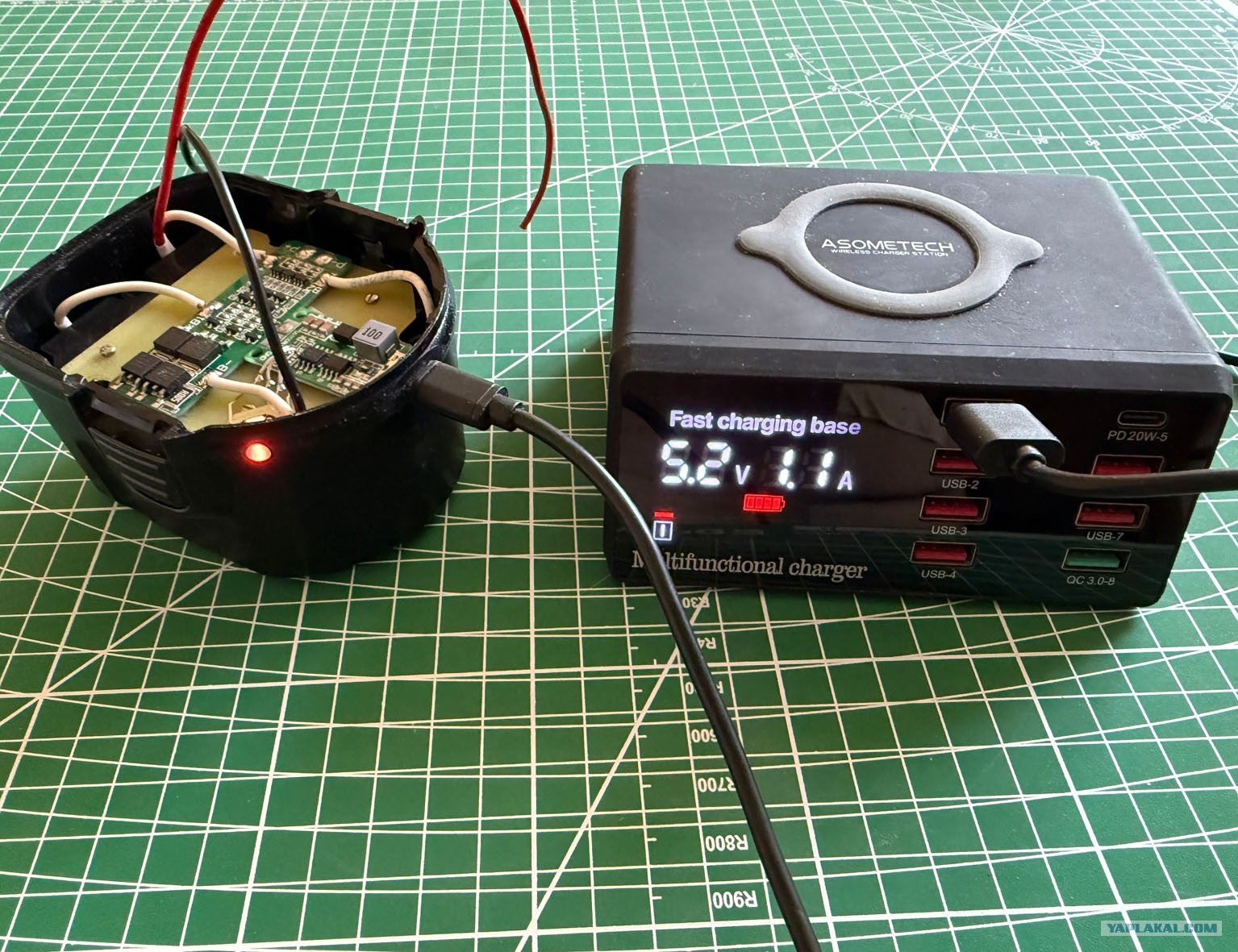

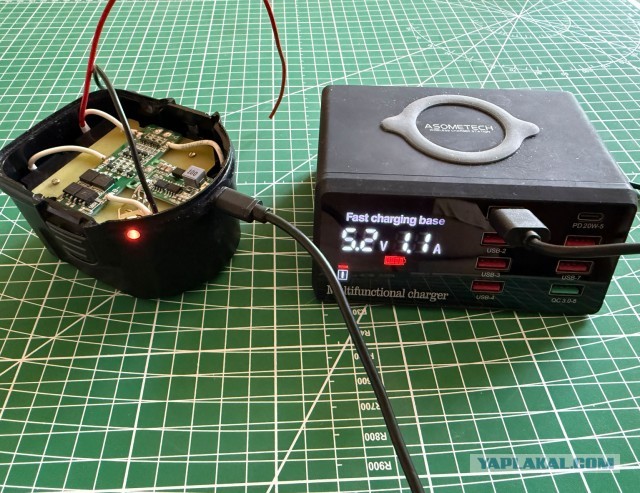

Первая пробная зарядка. Да, ток зарядки от ЗУ 1А. Специально покупал преобразователь на 1А, зато он практически не греется. Есть у меня и на 2А, она очень горячая, в закрытом корпусе это как-то не очень хорошо. Торопиться с зарядкой для бытового применения и не обязательно.
Блок аккумуляторов к нижней части корпуса крепится двумя винтами снизу.

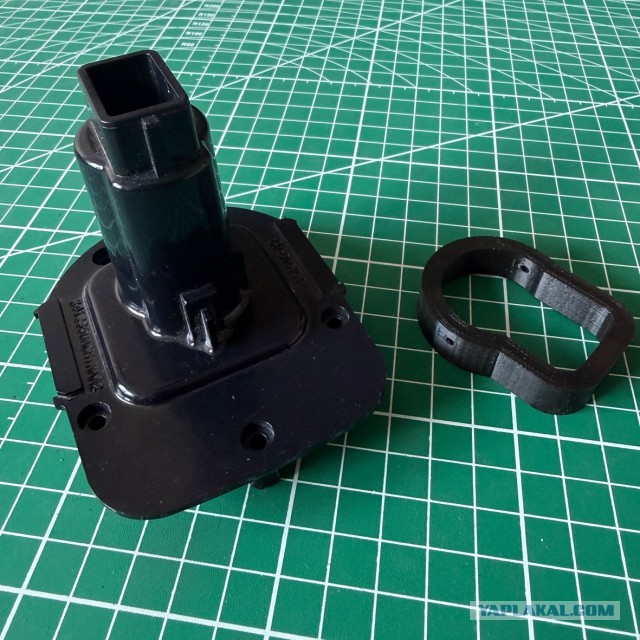

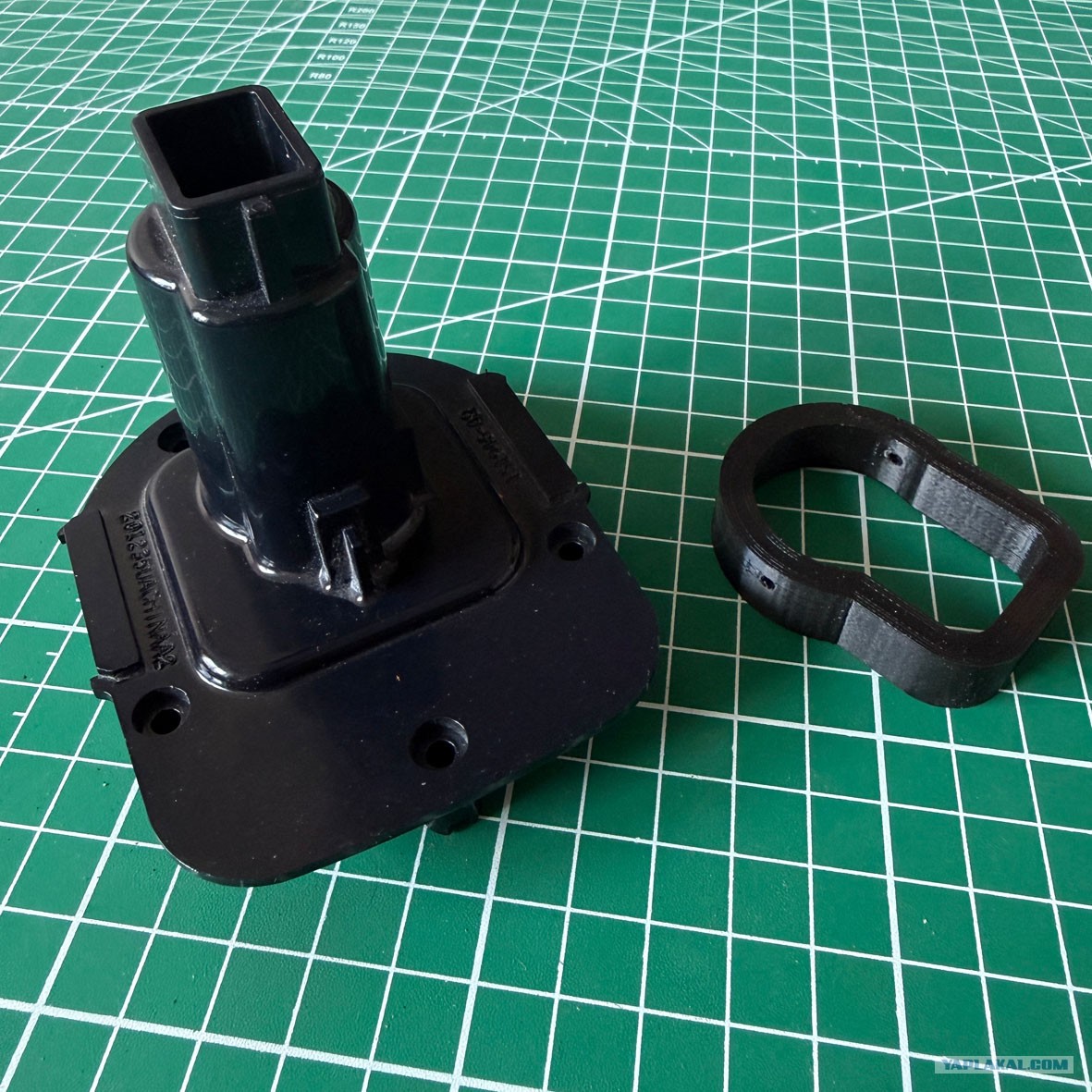

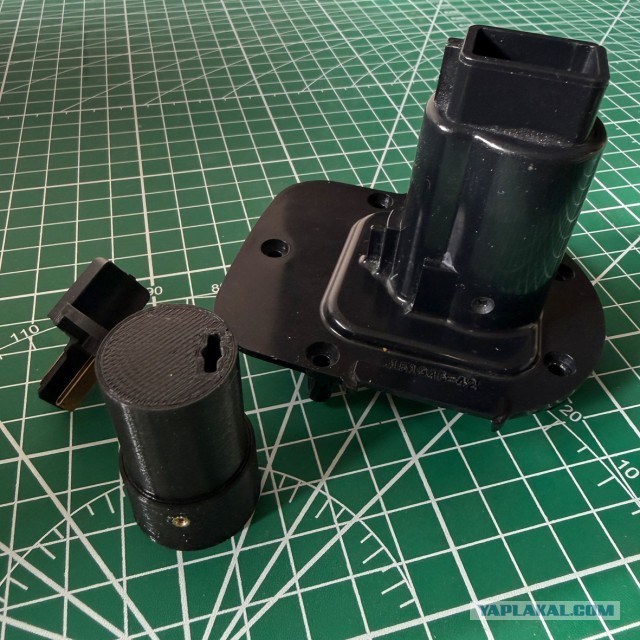

В той части корпуса, которая подсоединяется к шуруповерту, вместо отсутствующего аккумулятора, напечатал его замену, для поддержки контактной группы. Можно конечно вклеить эту деталь намертво, но я так не люблю. Будет крепиться на винтах. Для точного сверления отверстий под винты напечатал шаблон.

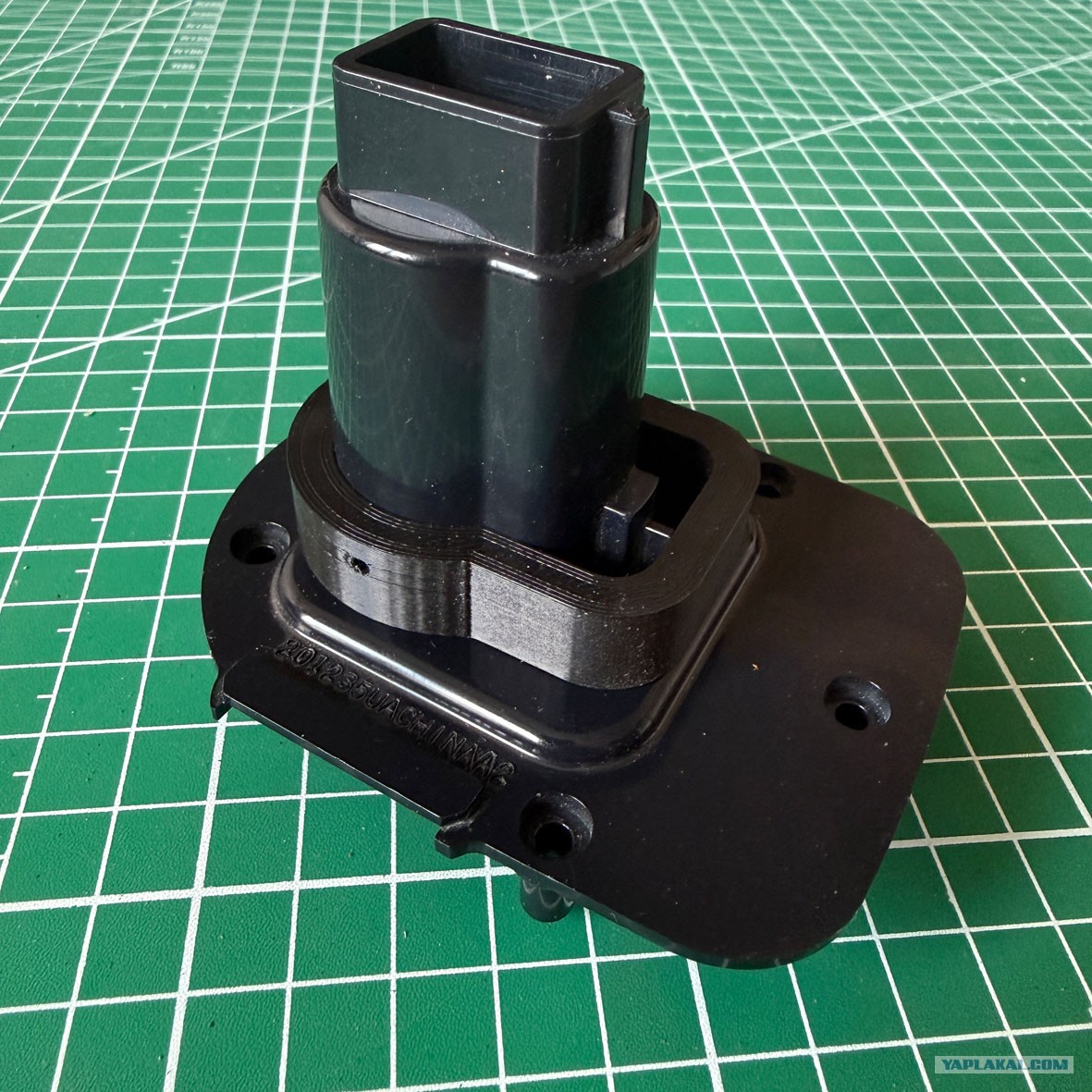

Вот так он надевается. Через него сверлятся 2 отверстия по бокам.

Все детали верхней части.

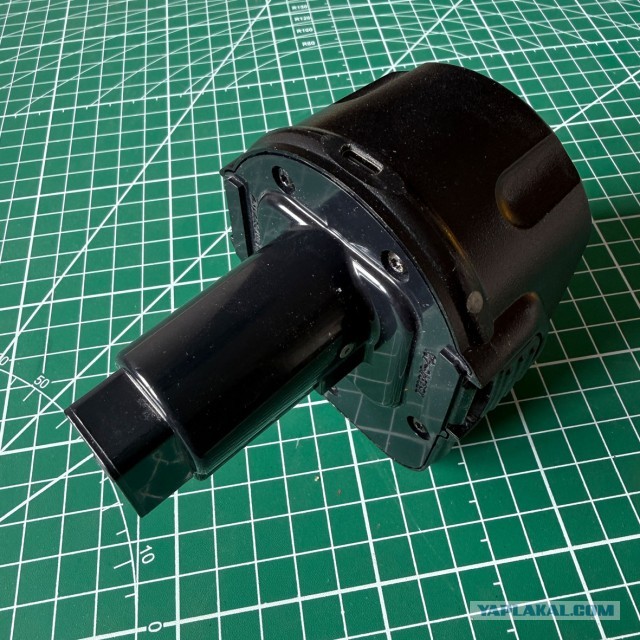

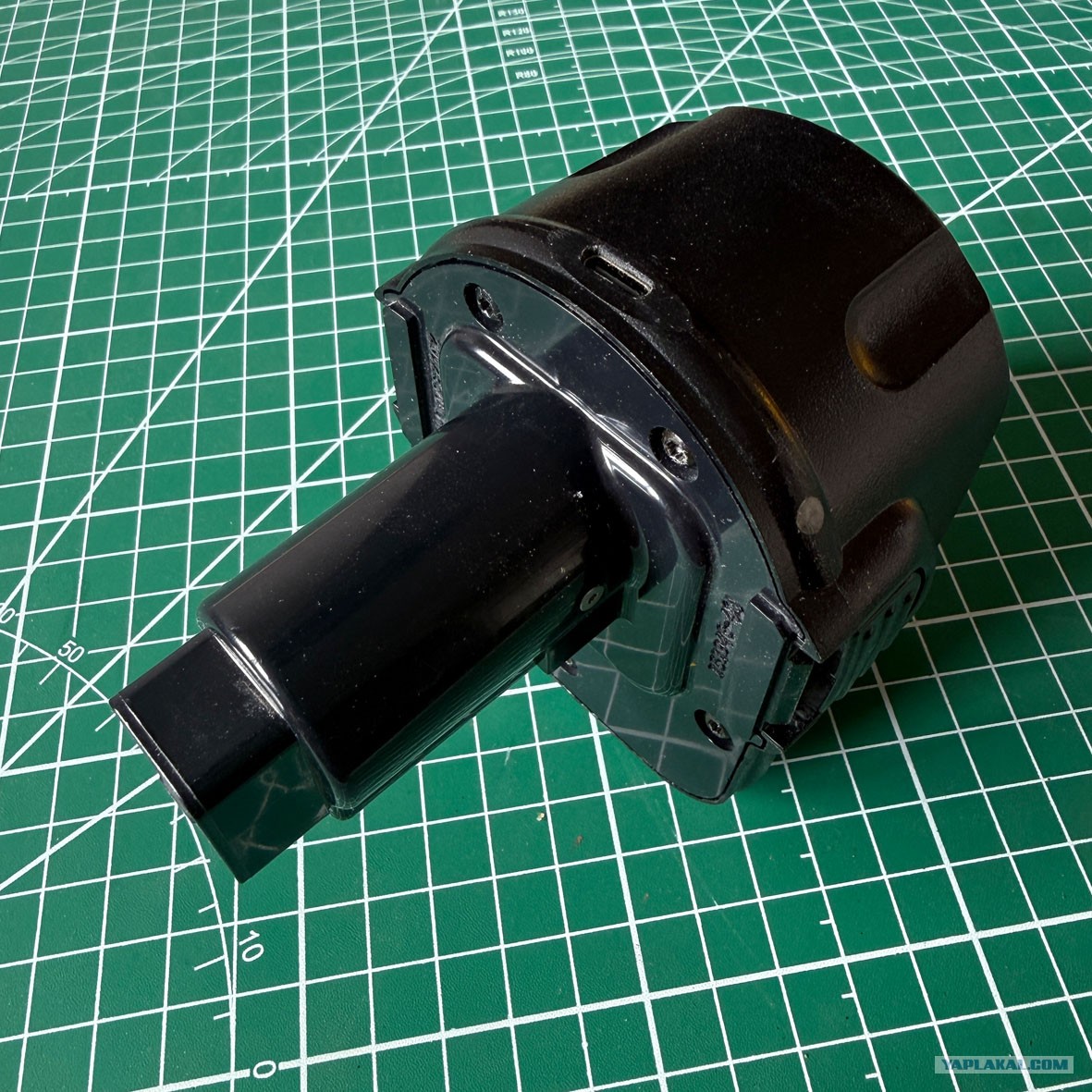

Ну и аккумулятор в сборе. Видно окошко светодиода и разъем type-c. Заряжать соответственно любой зарядкой от телефона.
Для тех, кто вдруг захочет сделать так же, прикладываю архив с деталями для печати в формате stl, и печатные платы в Диптрейсе. Я не жадный.
https://disk.yandex.ru/d/5v0pbDL3qgiSqQ

Все комментарии:

Numea 24 ноя 2025 в 16:28

Приколист • На сайте 10 месяцев

215

Блять, проще купить новый.

OSM 24 ноя 2025 в 16:28

Ярила • На сайте 12 лет

Цитата

Я не жадный.

Уважаю таких людей!

maximooos 24 ноя 2025 в 16:29

Юморист • На сайте 18 лет

120

Цитата (Numea @ 24.11.2025 - 16:28)

Блять, проще купить новый.

А хули тогда делать вечером?

Размещено через приложение ЯПлакалъ

Max68 24 ноя 2025 в 16:30

ʞɐҺqvǝɔǝʚ • На сайте 12 лет

Судя по виду, шурик пролежал просто так всю жизнь.

Размещено через приложение ЯПлакалъ

sanysey 24 ноя 2025 в 16:31

Ярила • На сайте 10 лет

115

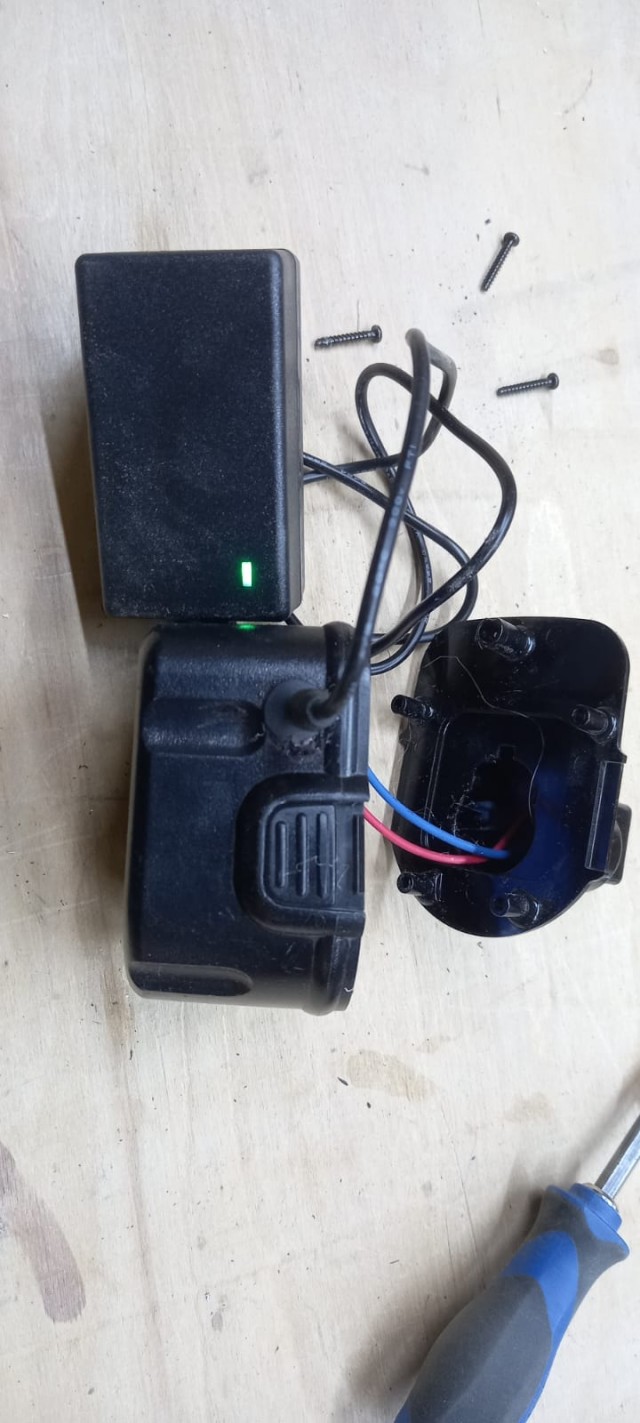

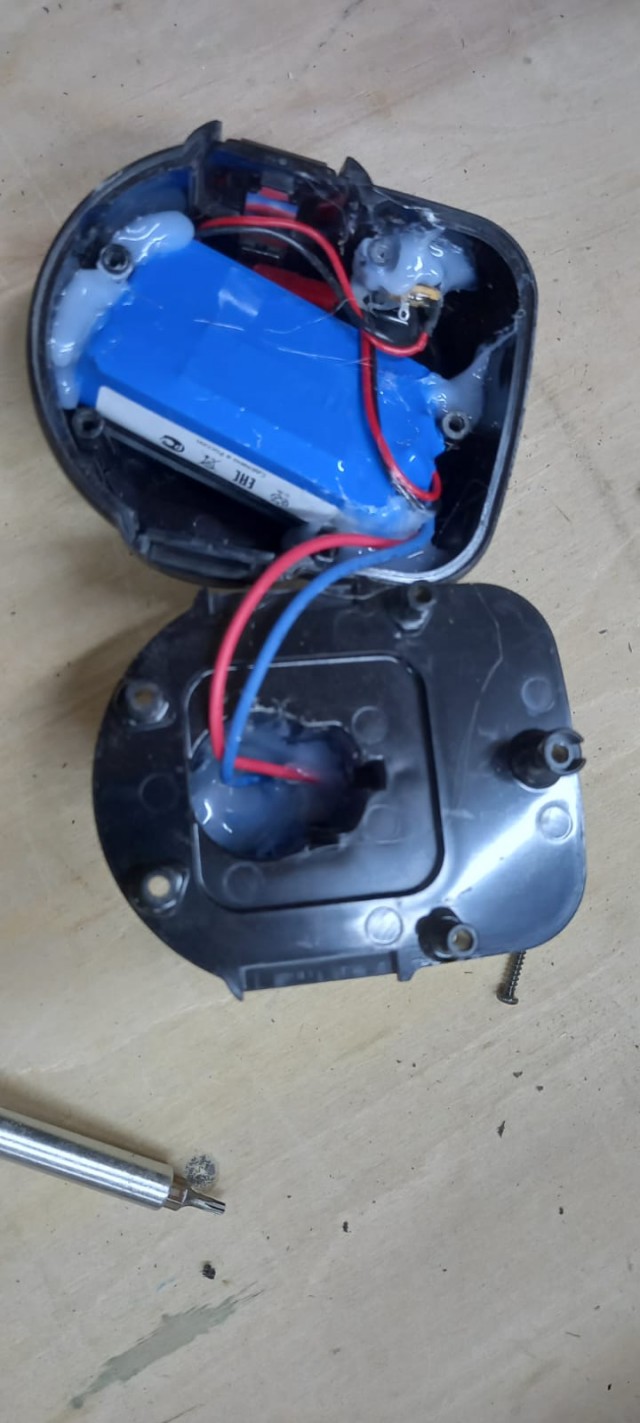

Я не настолько рукожоп в электронике, поэтому купил набор из акумов и зарядника и вкорячил это в корпус от старого акумулятора.
