Была тут как-то тема, как милая девушка удаляла сломанный то ли болт, то ли метчик из детальки при помощи азотной кислоты.

Вчера была похожая работа, решил поделится своим опытом. Но, так как я не девушка, у меня все жестко, по взрослому)))

Будет немного текста и 9 фото.

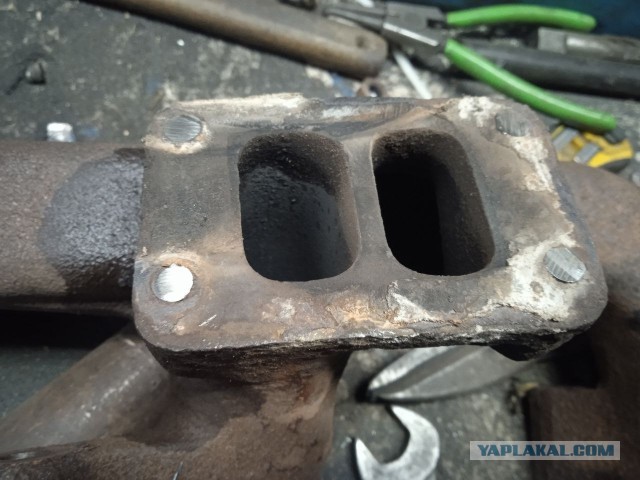

Итак, дано: чугунный коллектор почтенного возраста, с четырьмя обломанными шпильками. Важно - плоскость фланцев не параллельная и даже не под упрямый углом. По внешнему виду пеньков было понятно, что только высверливать:

Yap 27.04.2026 - 07:23

Продам слона • На сайте 21 год

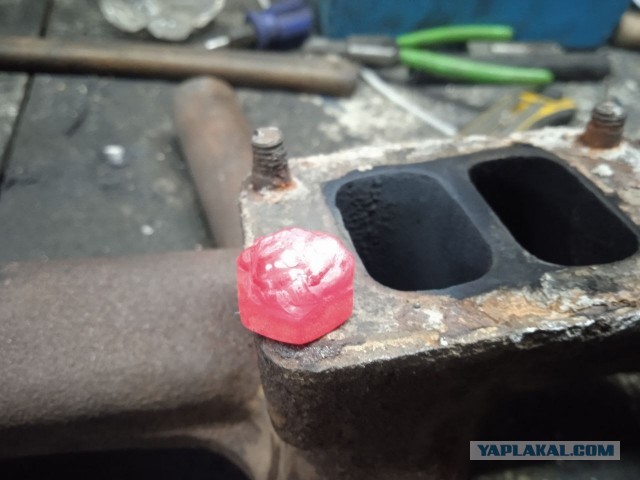

В надежде на чудо решил сначала попробовать пойти простым путём - наварить гайку и попытаться вывернуть. Все-таки сварочная дуга хорошо прогревает, вдруг получится?

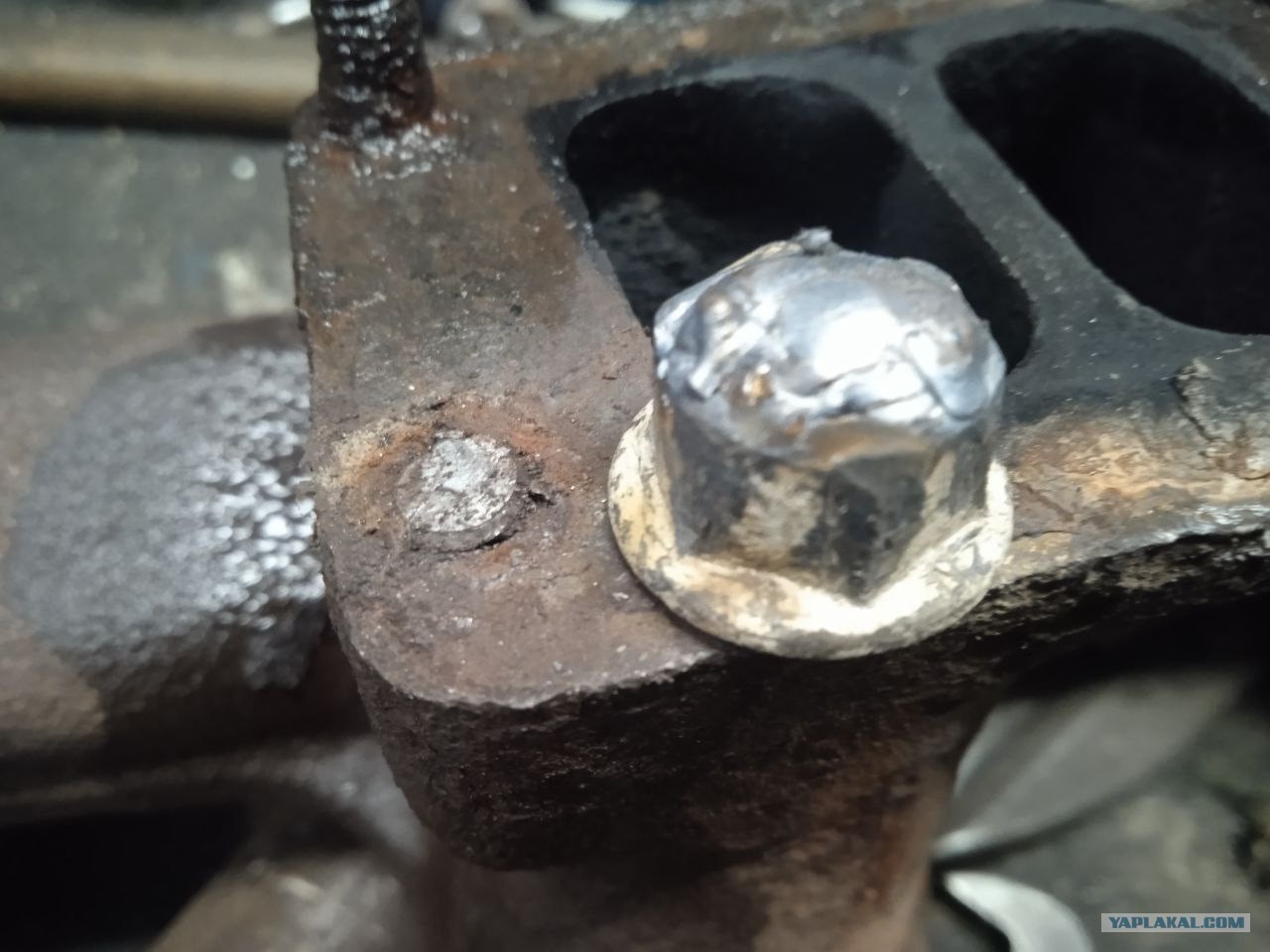

Увы, не получилось, просто свернул остатки шпилек.

Тогда идем длинным путём - срезаем остатки шпилек, накерниваем поточнее по центру

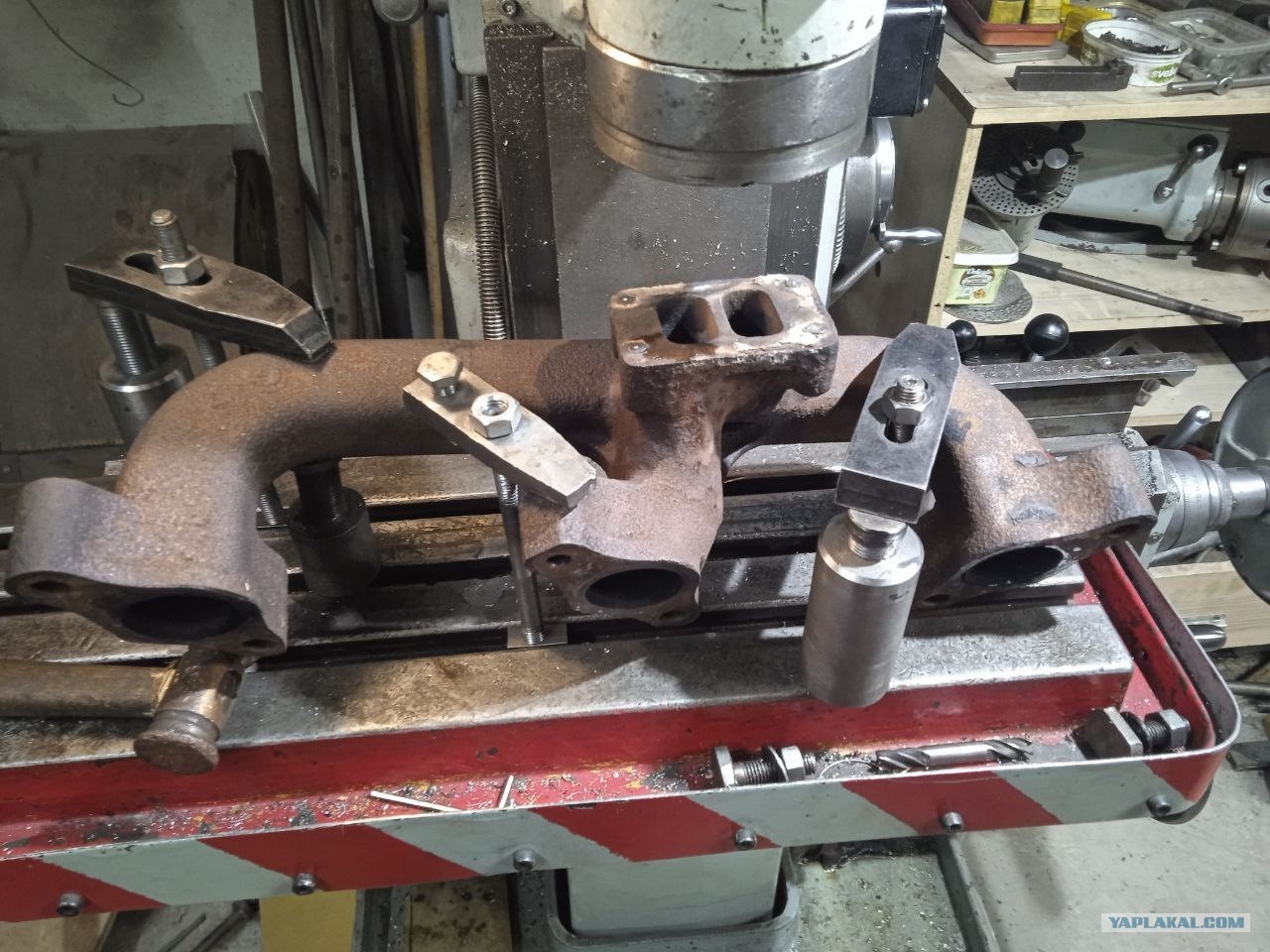

И выставляем коллектор на столе фрезера. Учитывая, что за базироваться не от чего, опорной поверхности нет в принципе, в помощь куча домкратиков, прижимов и прочего. В итоге устанавливается железка под углом к столу таким образом, чтобы нужная плоскость была перпендикулярна оси шпинделя.

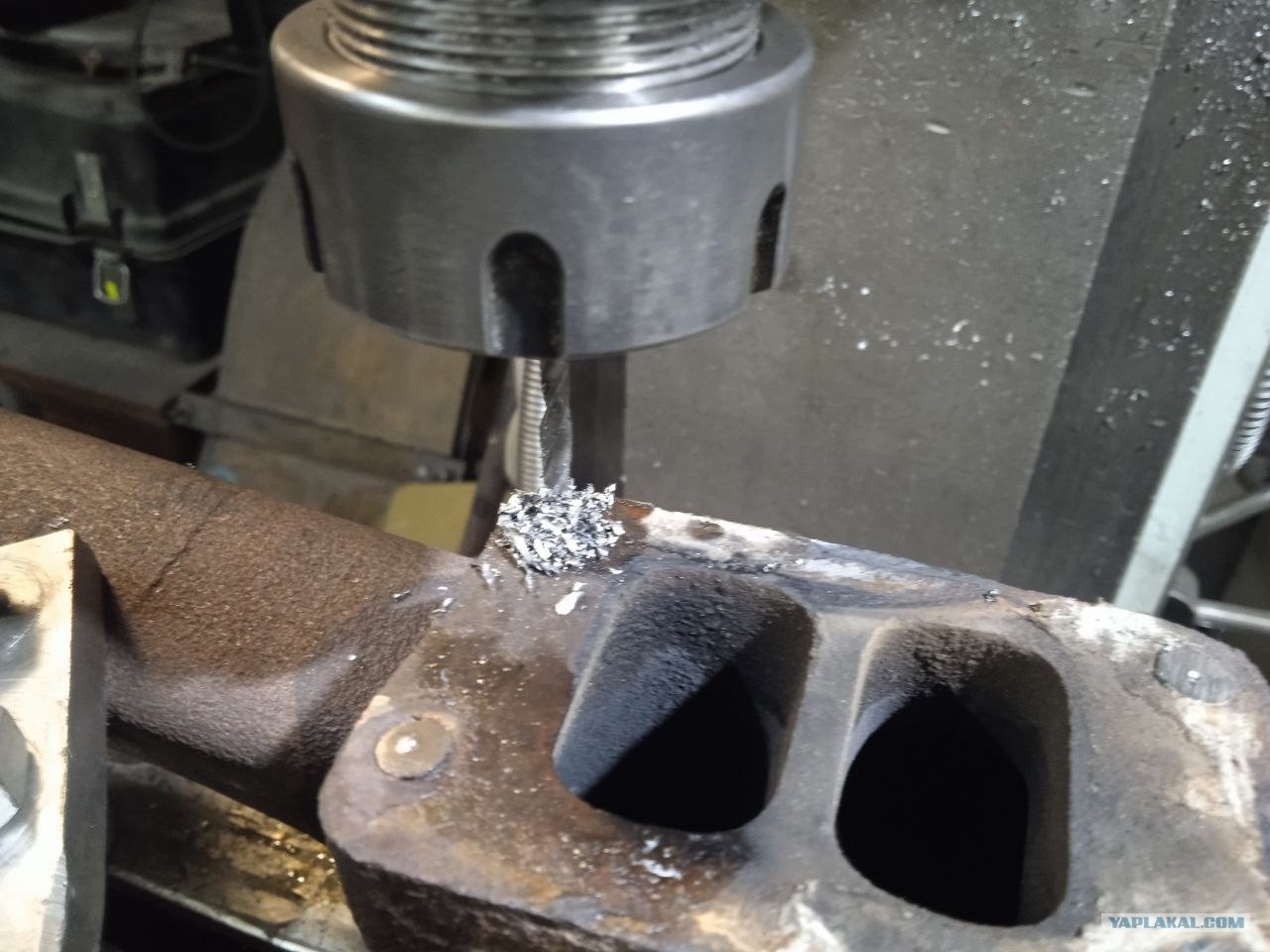

Засверливаемся сверлом 4 мм, желательно поближе к центру,

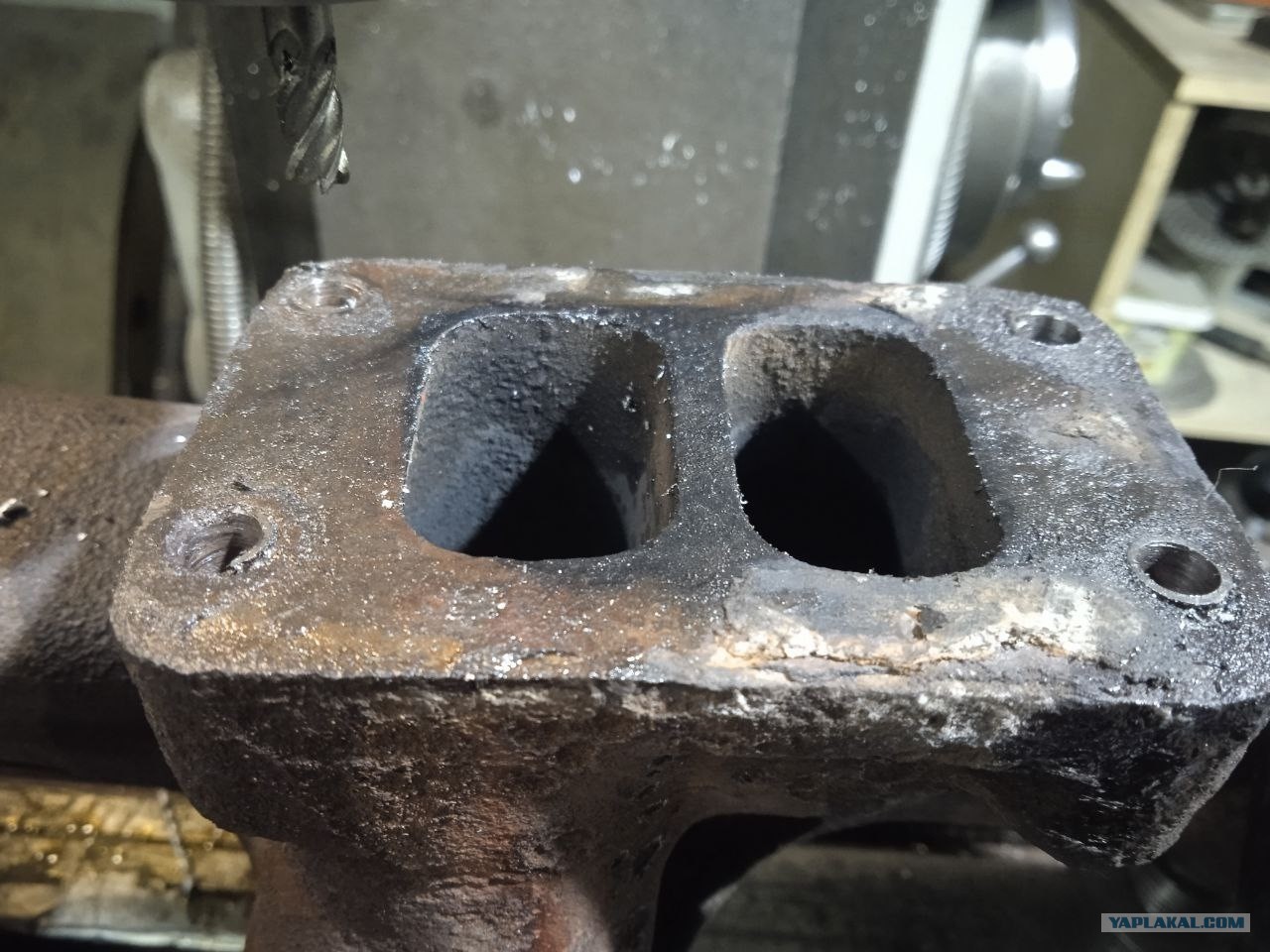

Расширяем отверстие фрезой 6 мм, вот на этом этапе уже корректируя, чтобы отверстие было по центру шпильки, затем рассверливаю сверлом 6.5.

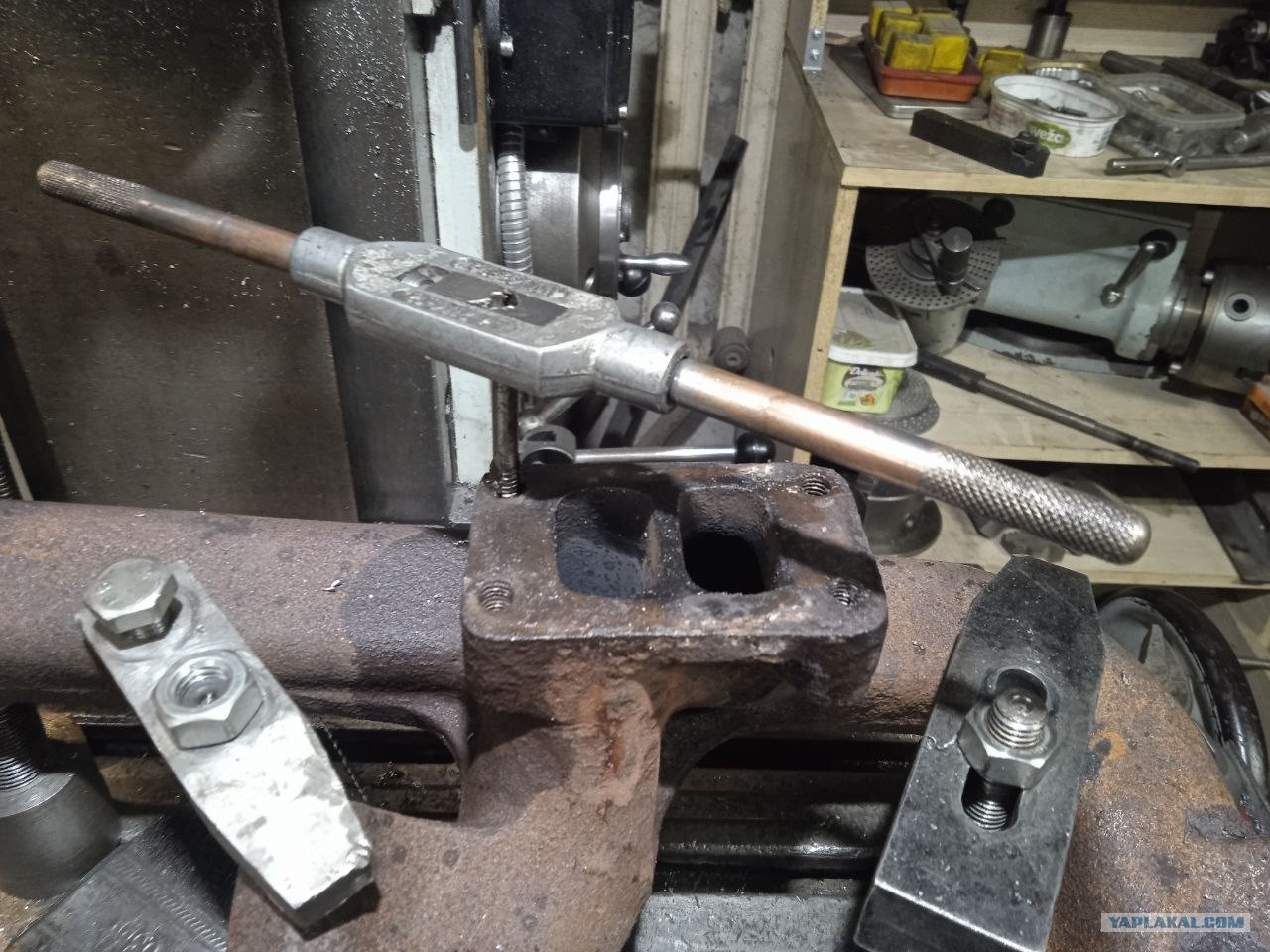

Ну и остаётся самое простое - нарезать/поправить резьбу М8Х1.25.

Вуаля, готово)

Конец сообщения, спасибо.
С уважением, O-Witte)))

Все комментарии:

steslia 23 авг 2025 в 12:05

Made in USSR • На сайте 15 лет

Спас коллектор.
Эрозия в этом деле решает. Но... далеко не у каждого она есть.

TVAR 23 авг 2025 в 12:06

Вождь эскадрильи конных водолазов • На сайте 20 лет

Отличная работа. Там и я думаю - выворачивать без вариантов было, так что все правильно сделал.

hime 23 авг 2025 в 12:07

Хохмяч • На сайте 20 лет

МимоПроходил на эту тему даст любой мастер-класс. Если захочет.
А так - дело сделано, и это главное.

Это сообщение отредактировал hime - 23 авг 2025 в 12:08

МимоПроходил 23 авг 2025 в 12:09

Ярила • На сайте 21 год

Цитата (Owitte @ 23.08.2025 - 12:05)

Конец сообщения, спасибо.
С уважением, O-Witte)))

учись, студент.
станок, тиски станочные, куча оборудования и времени.
сварочный инвертор, маска и руки.

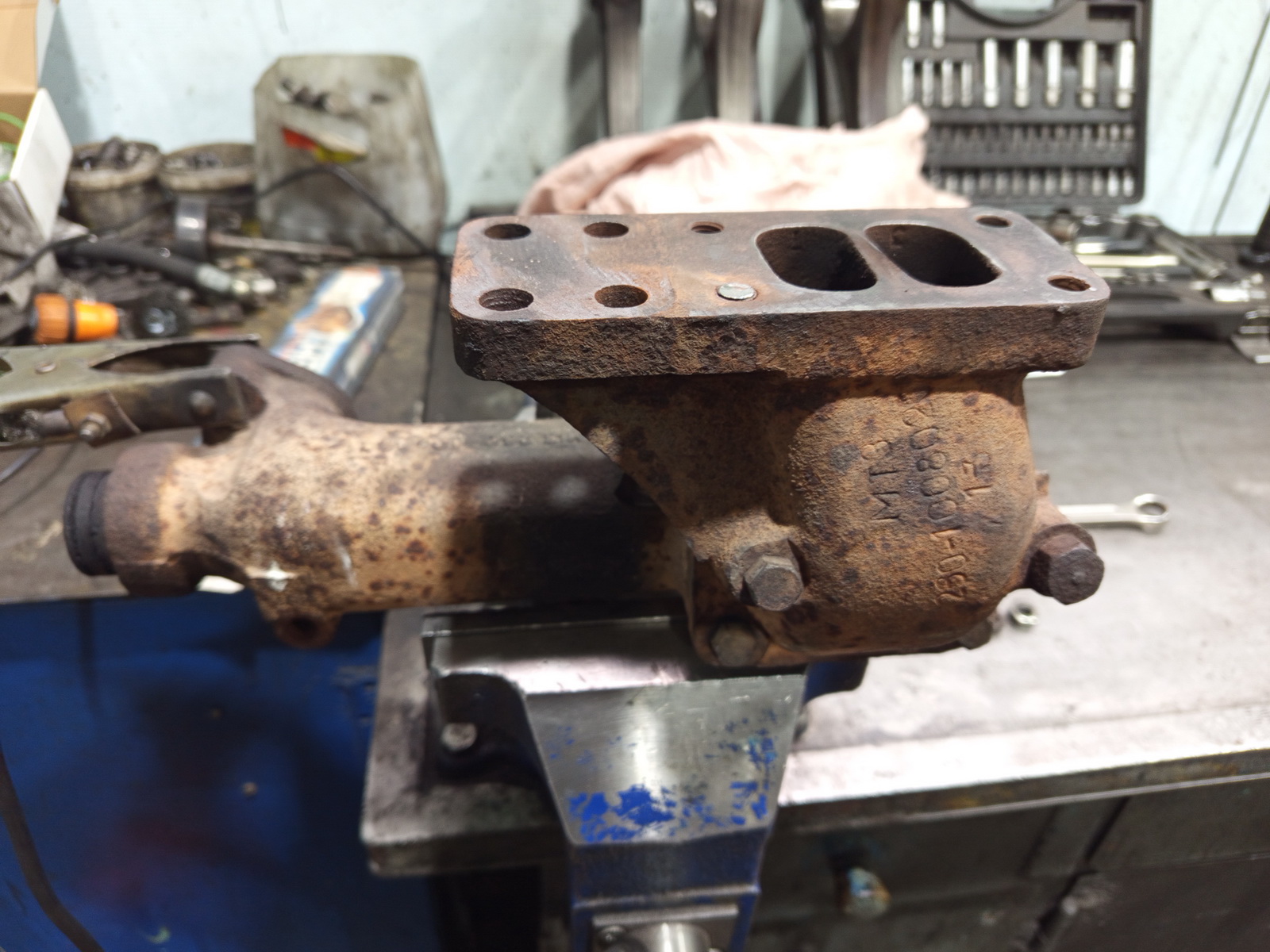

(штук пять фото)

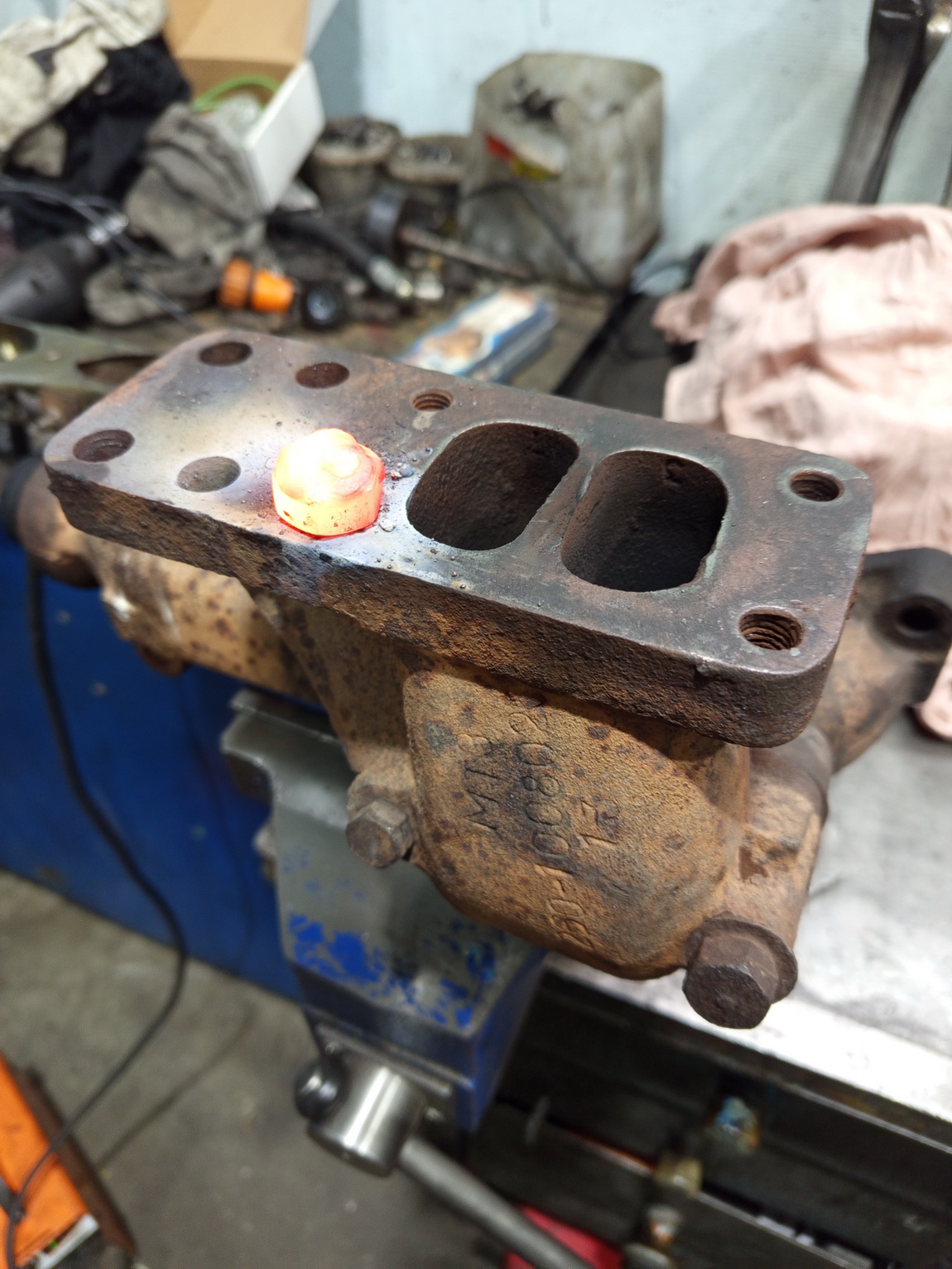

раз

mrzorg комментарий скрыт

-22

дурной 23 авг 2025 в 12:09

Ярила • На сайте 12 лет

извини, я б гайки наварил, а потом чисто коллектор паяльной лампой нагрел вд на шпильки попшикал, а потом бы крутить пробовал. на жигулевском выпускном коллекторе прокатывало

Это сообщение отредактировал дурной - 23 авг 2025 в 12:09

МимоПроходил 23 авг 2025 в 12:09

Ярила • На сайте 21 год

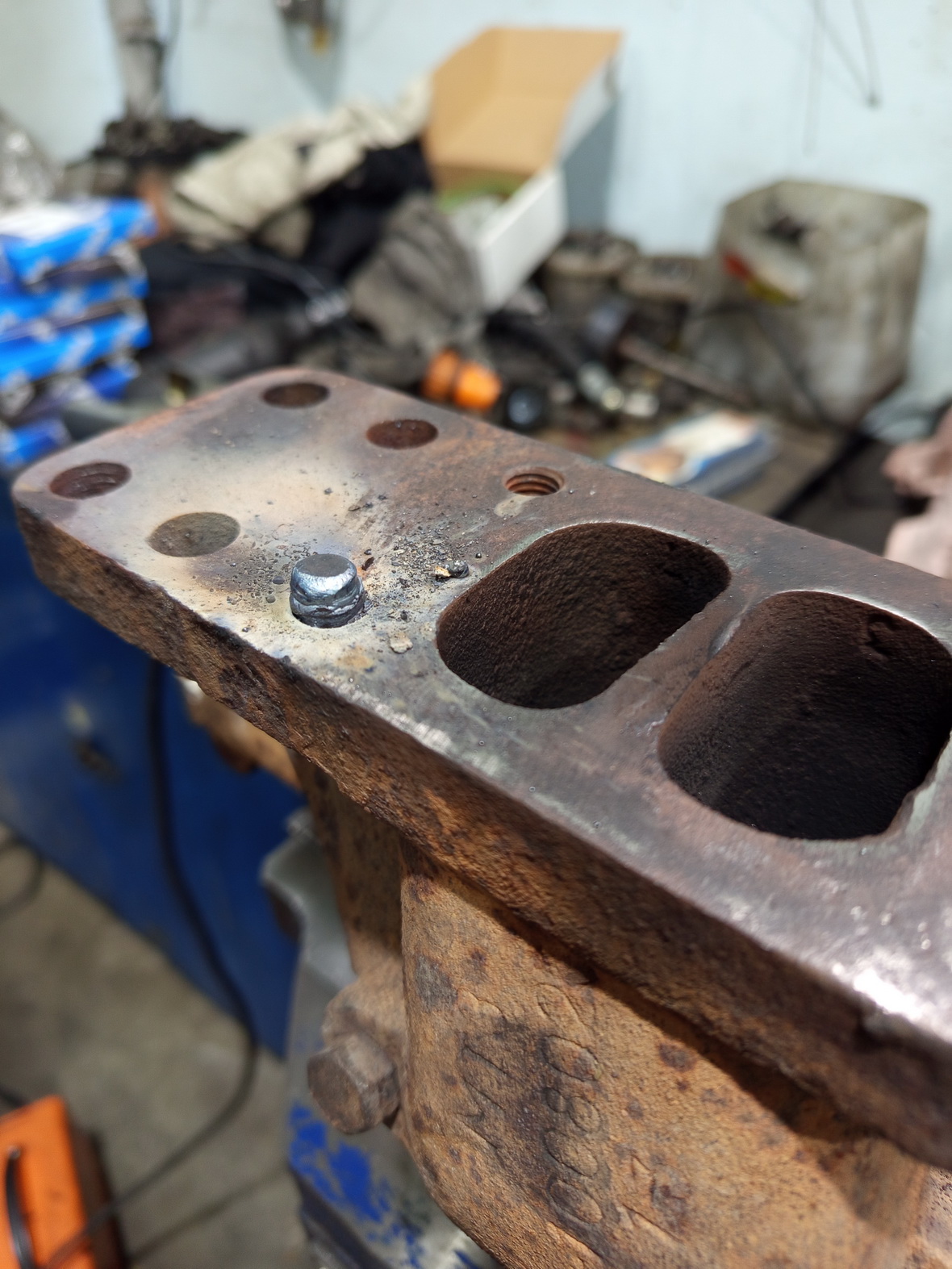

два.

МимоПроходил 23 авг 2025 в 12:10

Ярила • На сайте 21 год

три

uralzp 23 авг 2025 в 12:10

Ярила • На сайте 13 лет

Со станком,конечно,лучше. Чаще приходится на месте работать,дрелью.

Щпрот 23 авг 2025 в 12:10

Ярила • На сайте 8 лет

А азотная кислота причем?

Размещено через приложение ЯПлакалъ

МимоПроходил 23 авг 2025 в 12:10

Ярила • На сайте 21 год

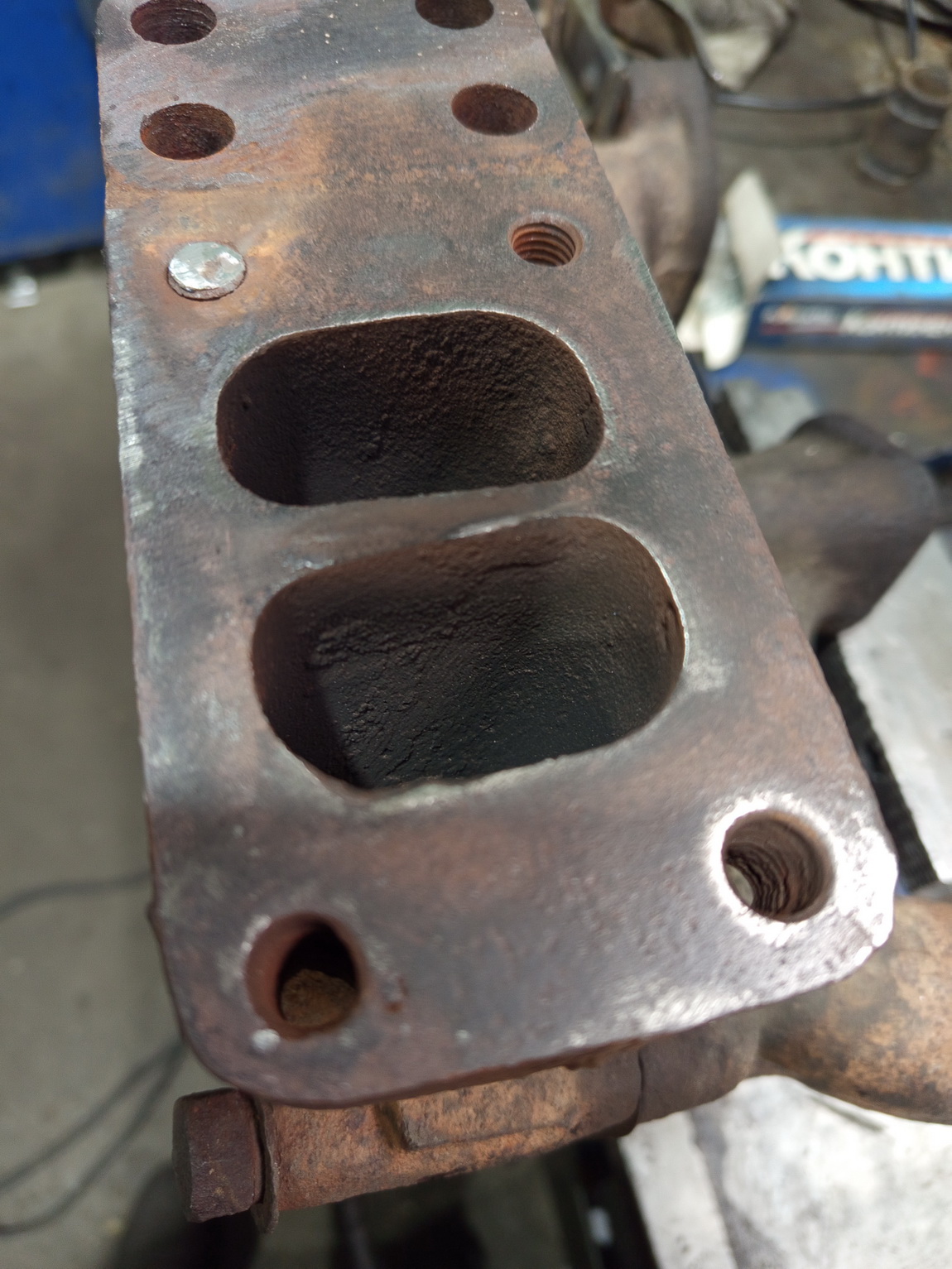

четыре

МимоПроходил 23 авг 2025 в 12:10

Ярила • На сайте 21 год

пять

МимоПроходил 23 авг 2025 в 12:10

Ярила • На сайте 21 год

шесть.

Mazut 23 авг 2025 в 12:11

Ярила • На сайте 15 лет

Цитата (Owitte @ 23.08.2025 - 13:00)

АлДианочка.
И в том посте она объясняла, почему выбрала вариант именно с кислотой.

uralzp 23 авг 2025 в 12:11

Ярила • На сайте 13 лет

Цитата (дурной @ 23.08.2025 - 12:09)

Высверлить быстрее и дешевле.
PS Кстати,высверливать лучше левым сверлом. Тогда бывает,что обломок сам выкручивается,когда прослабнет.

Это сообщение отредактировал uralzp - 23 авг 2025 в 12:13
