Компьютер МК88 1992 года

Хочу поделиться с вами информацией об интересном, на мой взгляд, отечественном ретро компьютере МК88. Рассказать и показать его подключение и включение, а также описать проблему, с которой мне пока не удалось справиться.

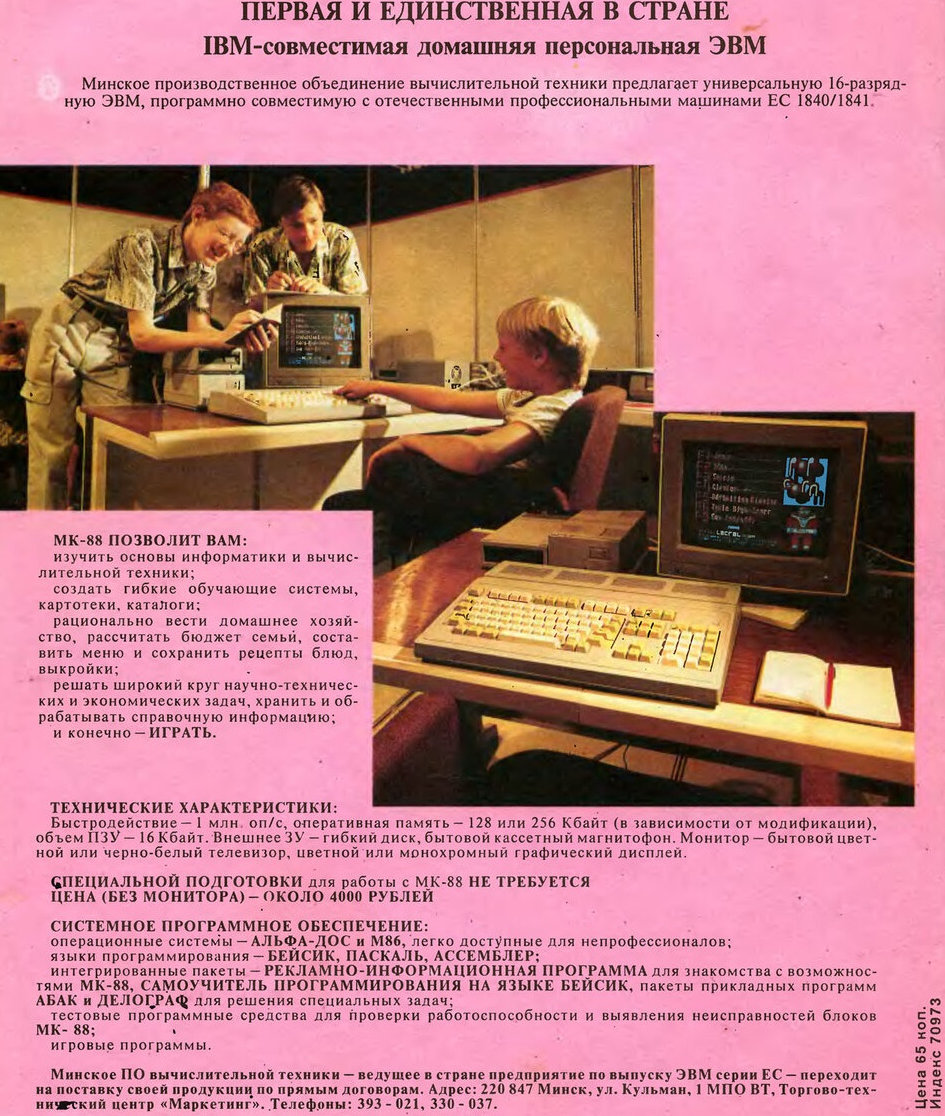

Информация относительно персонального компьютера МК88, а также софт, есть на двух ресурсах. Печатная информация «того» времени выглядела так:

Технические характеристики МК88 следующие:

Процессор: 16-ти разрядный КР1810ВМ88.
Размер ОЗУ: — 256 Кб.
Внешняя память: — накопитель на гибком магнитном диске объемом 360К, либо бытовой магнитофон.


В качестве устройства вывода, можно использовать видеомонитор, либо бытовой телевизор (как в нашем случае).

Шильдик с упаковочной коробки выглядит так

Сам компьютер в настольном исполнении выглядит следующим образом.

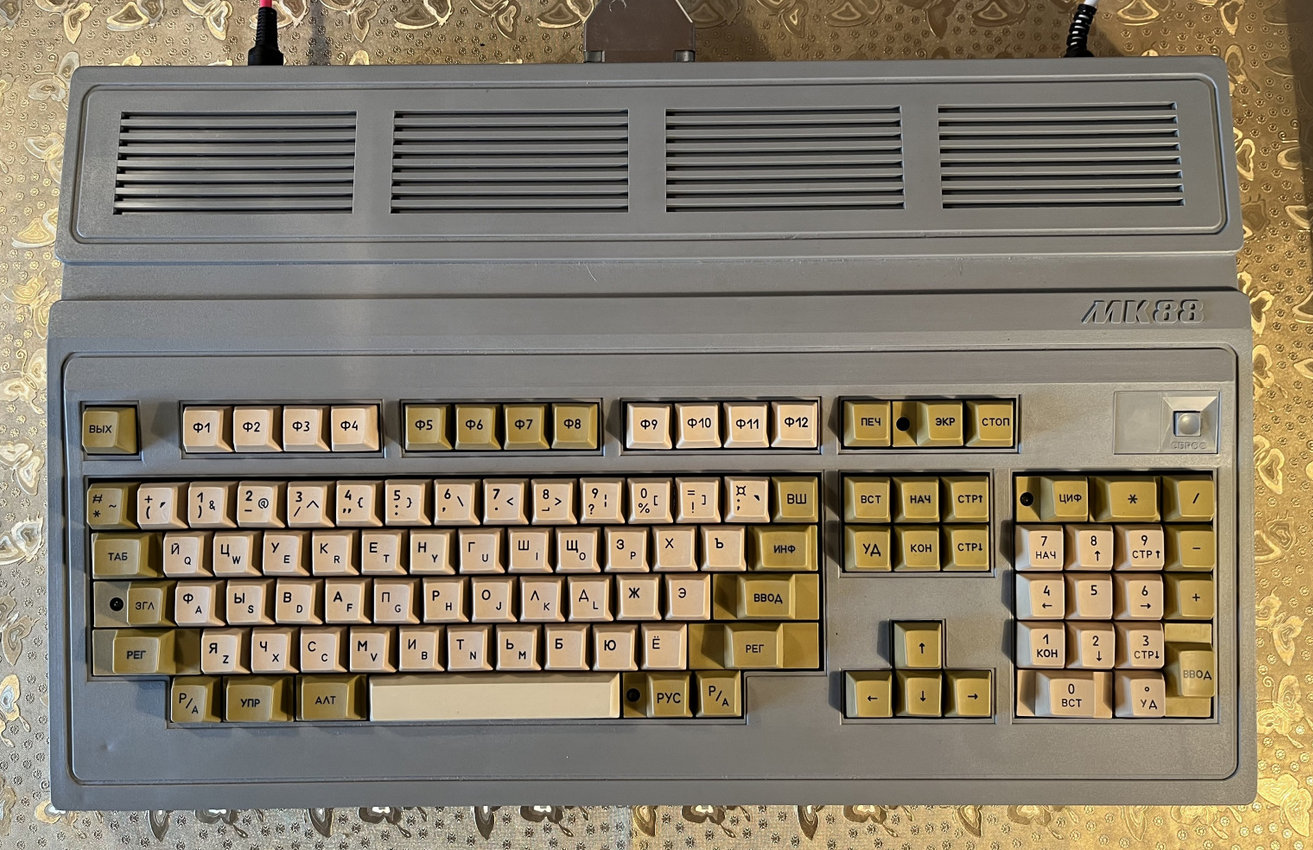

Лицевая сторона

Мы видим полноразмерную, герконовую клавиатуру (звук геркона я определил на слух), и кнопку сброса в правом верхнем углу.

Тыльная сторона

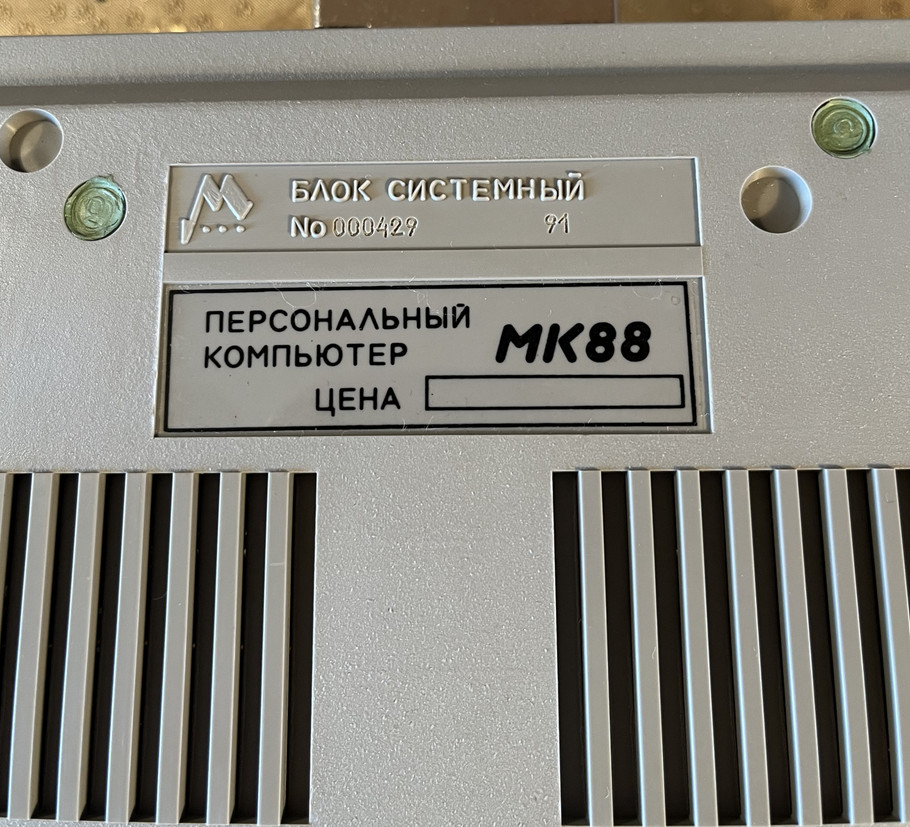

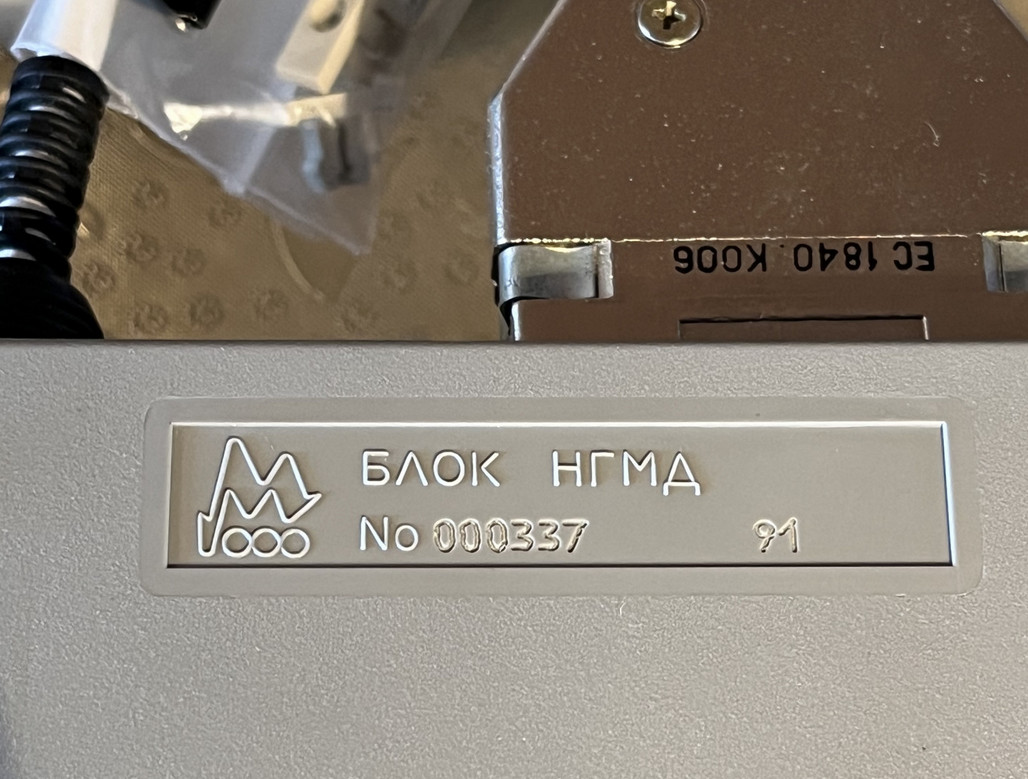

Тыльная сторона может представлять интерес с точки зрения наименования, даты производства и серийного номера. Не знаю, сколько экземпляров персональных компьютеров выпустил завод, но этот имеет номер 429, то есть, скорее всего, произведён в начале славного пути. Дополнительно отмечу, что остальные составляющие: блок питания имеет серийный номер 335, дисковод НГМД — 337, тоже выпущены в начале «линейки».

Конкретная ревизия для меня загадка. Исходя из предпосылок: объём ОЗУ — 256 Кб, наличия комплектного дисковода и присутствия монитора (информация о нём есть на наклейке коробки, но сам монитор мне не достался) — это МК88.03. Если присмотреться на фото, можно увидеть, как «01» исправлено на «03».

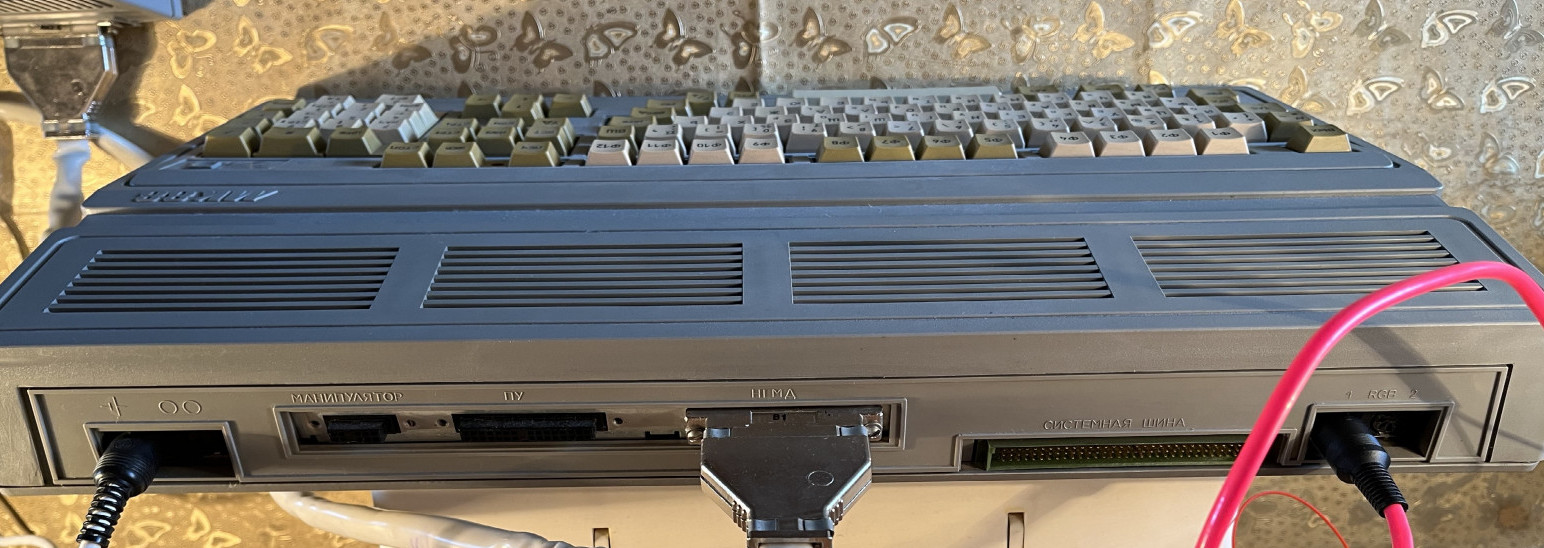

Задняя сторона системного блока имеет следующий вид

Слева — направо разъемы:

1. Питание;
2. Магнитофон (накопитель на магнитной ленте);
3. Манипулятор;
4. ПУ (внешние периферийные устройства);
5. НГМД (накопитель на гибких магнитных дисках, дисковод);
6. Разъем системной шины;
7. и 8. Разъемы для подключения телевизора, видеомонитора.

К сожалению или к счастью, корпус на заводских пломбах, заглянуть внутрь возможности нет. Минус в том, что имеющийся объём оперативной памяти составляет всего 256 Кб, возможность нарастить до вожделенных 640 Кб ограничивается этими самыми пломбами. Ну а плюс состоит в том, что компьютер попал ко мне в состоянии, весьма близком к новому. Фактически он новый — «капсула времени», прямо в полиэтилене, да ещё и из первой половины первой тысячи выпущенных экземпляров. Поэтому пломбы оставляем, до поры до времени.

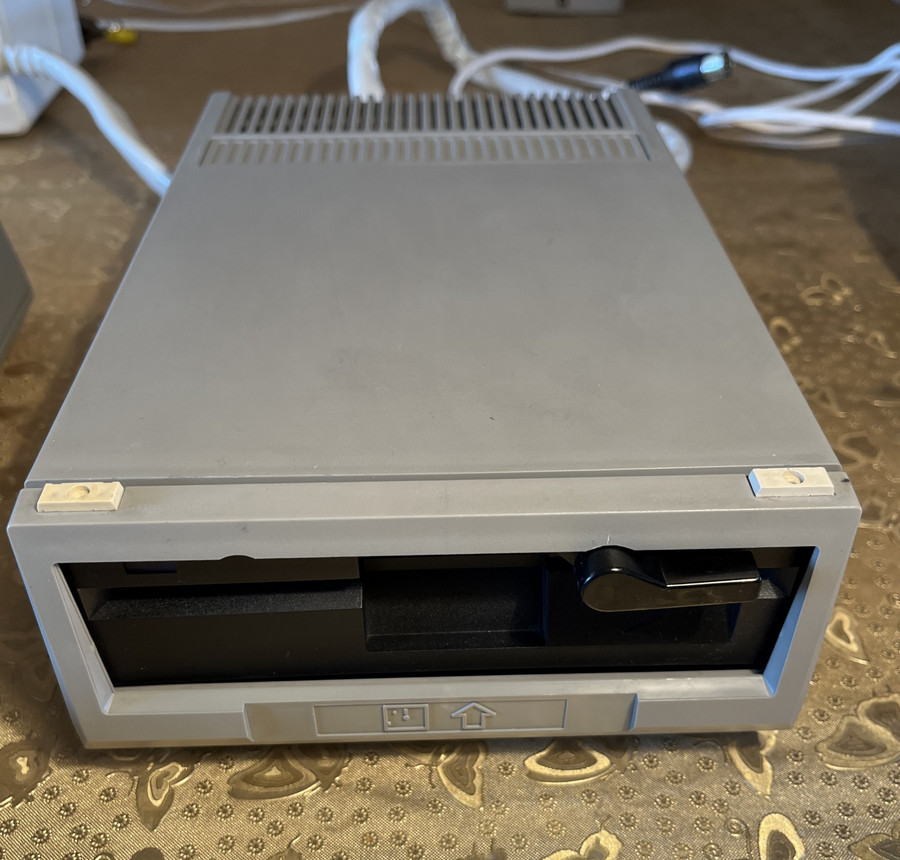

Далее внешний накопитель. Выглядит он так

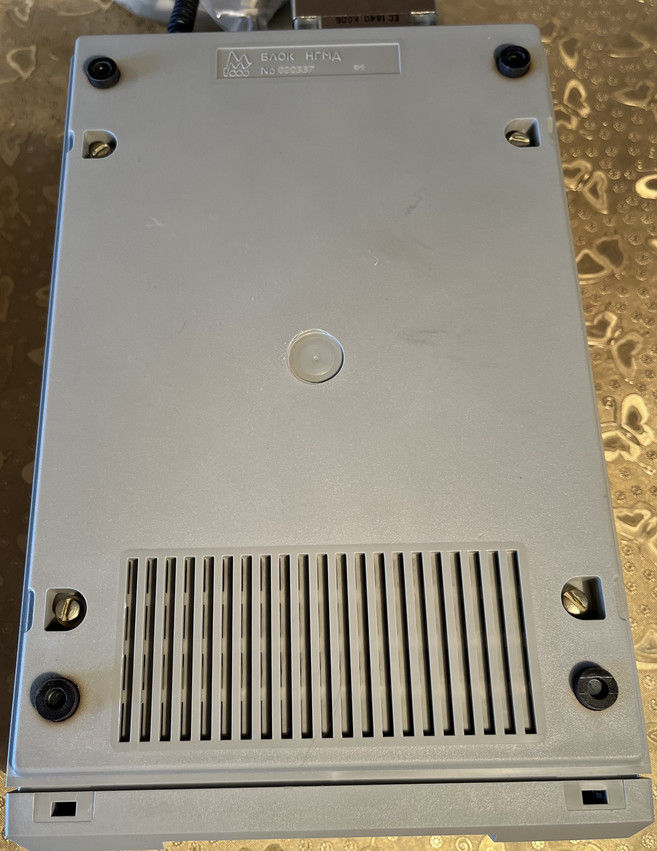

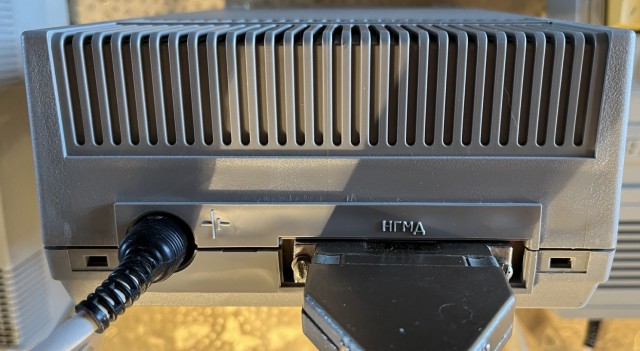

С обратной стороны

С обратной стороны

Ещё

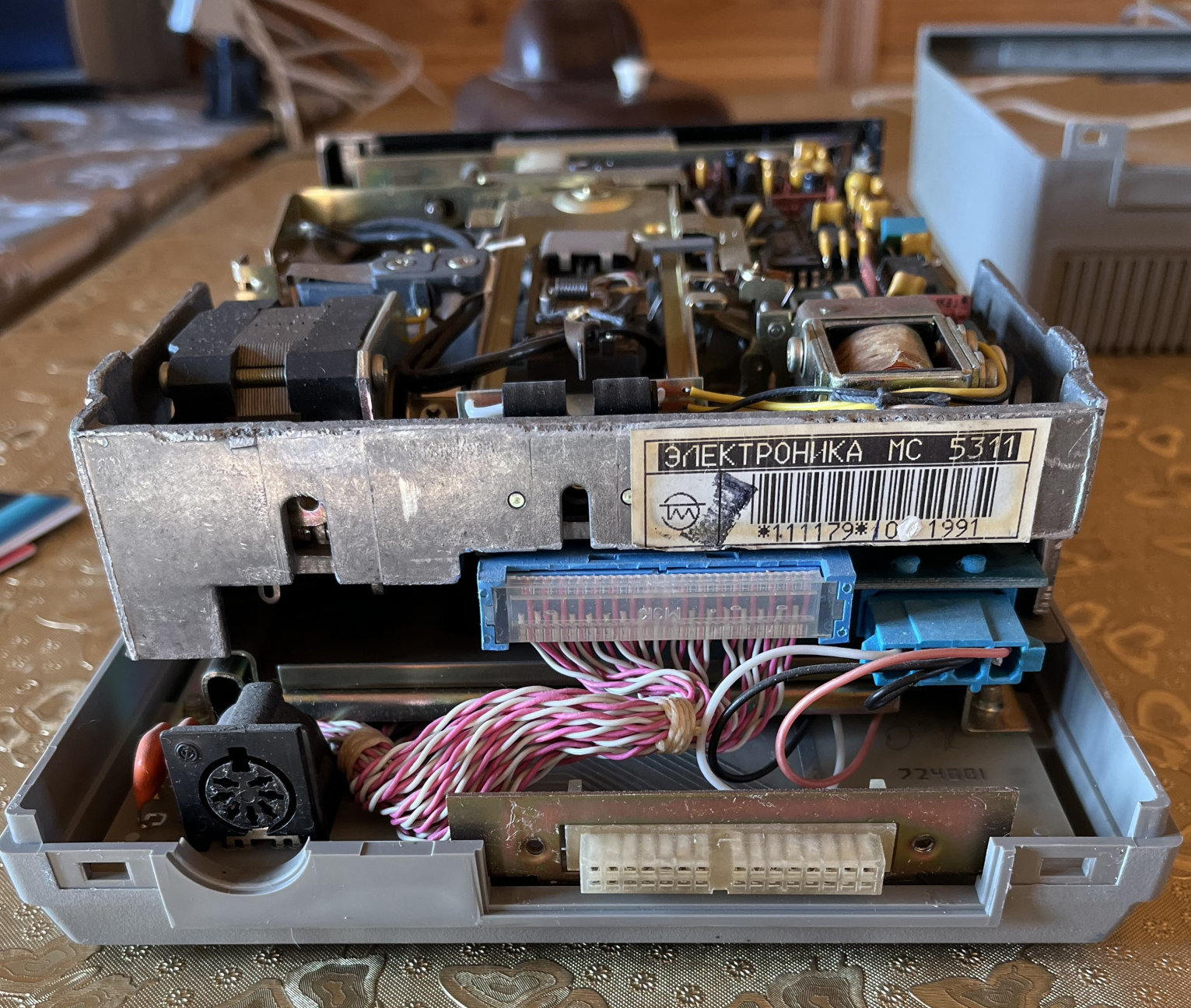

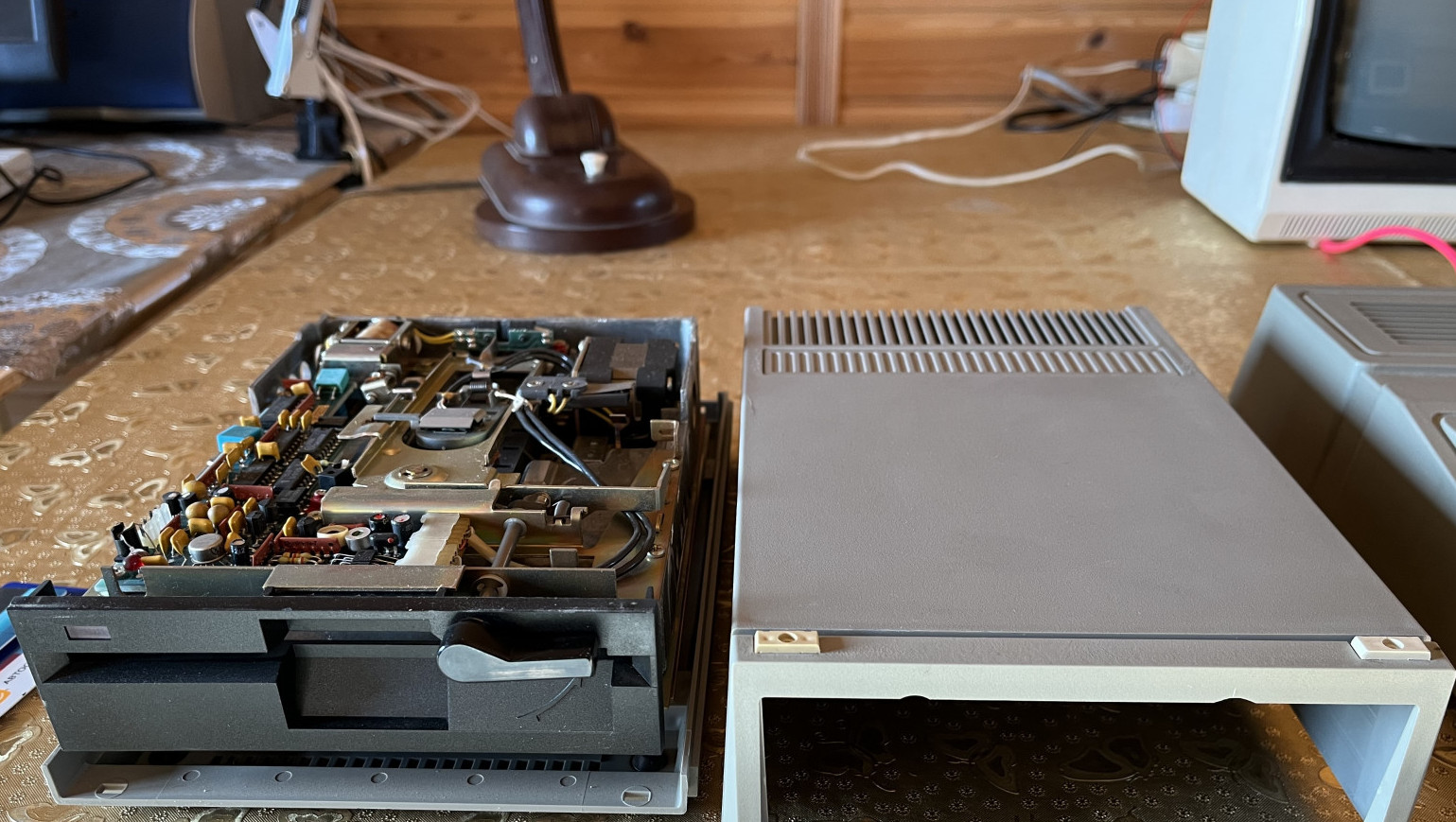

Так как пломбы отсутствуют, то мы просто обязаны заглянуть внутрь

Мы видим отечественный дисковод «Электроника МС 5311». Это 80-ти дорожечный, весьма распространенный дисковод прошедшего времени

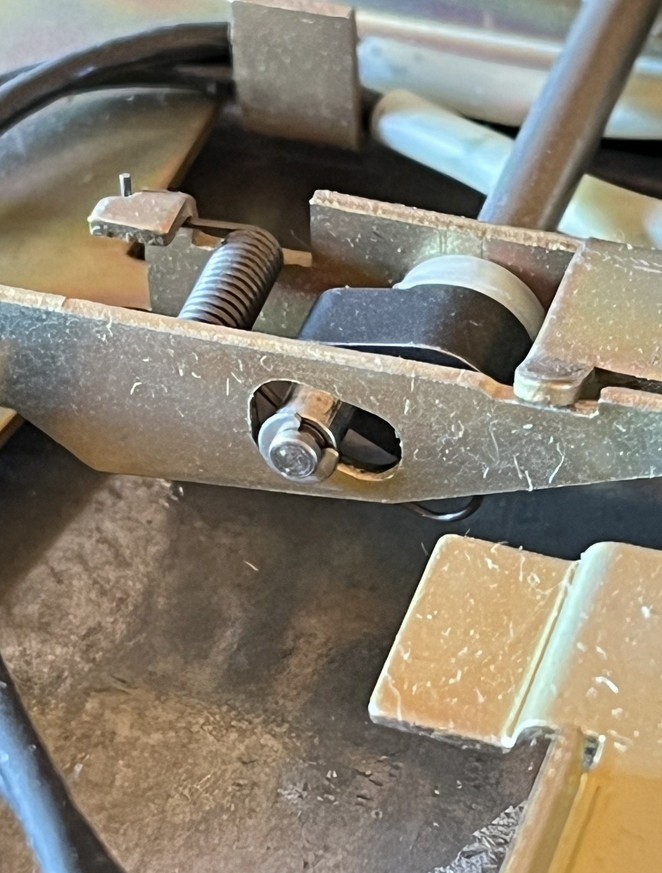

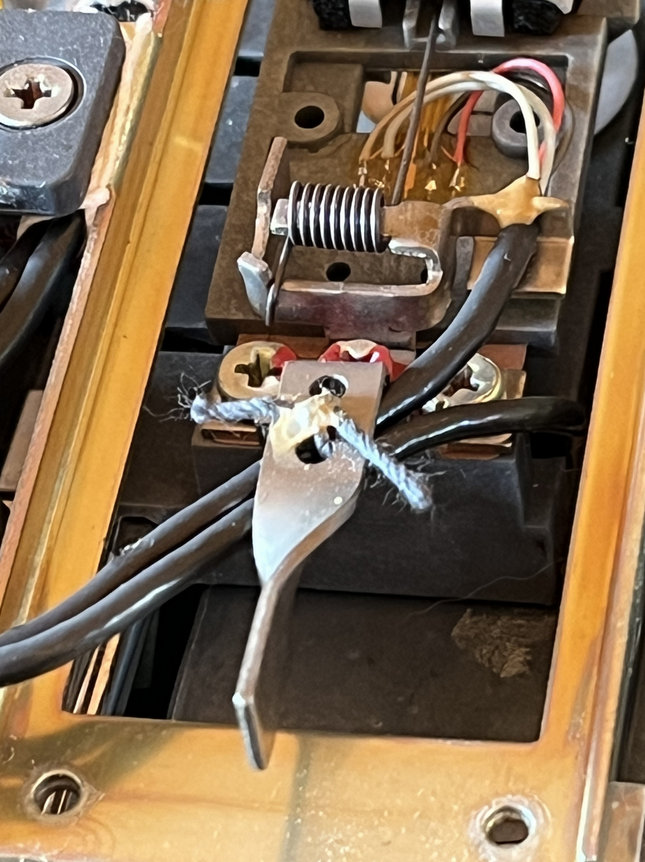

Немного детальных фото. Заботливо завязанный узелок

Почему акцент на этом узле? Помнится, в бытность компьютеров ZX Spectrum от частого использования прорезь, в которую помещается ролик, была весьма изношена от частого использования задвижки. Представляете, металл срабатывался от интенсивности использования. Так упоенно играли в игры в детстве. Поэтому до сих пор я обращаю на это внимание.

Блок питания

Прежде чем включать компьютер в сеть, я размышлял: правильно ли будет включать его после столь продолжительного времени, не проведя ревизии блока питания, ведь компьютеру 34 года.

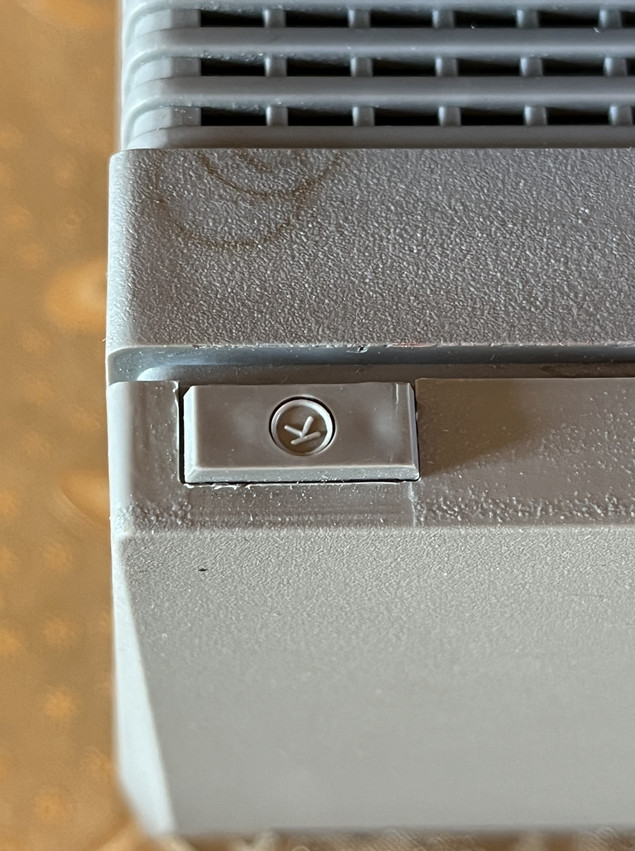

Крутил блок питания и так и этак, пытаясь понять, как же он разбирается. Подсовывал пластиковую карточку, пытаясь расщёлкнуть корпус, — никак. В конечном итоге понял, что дело в защёлках под пломбами. Вот как они выглядят в оригинальном состоянии на блоке питания.

Потом пришло в голову, что на внешнем боксе НГМД пломб нет.

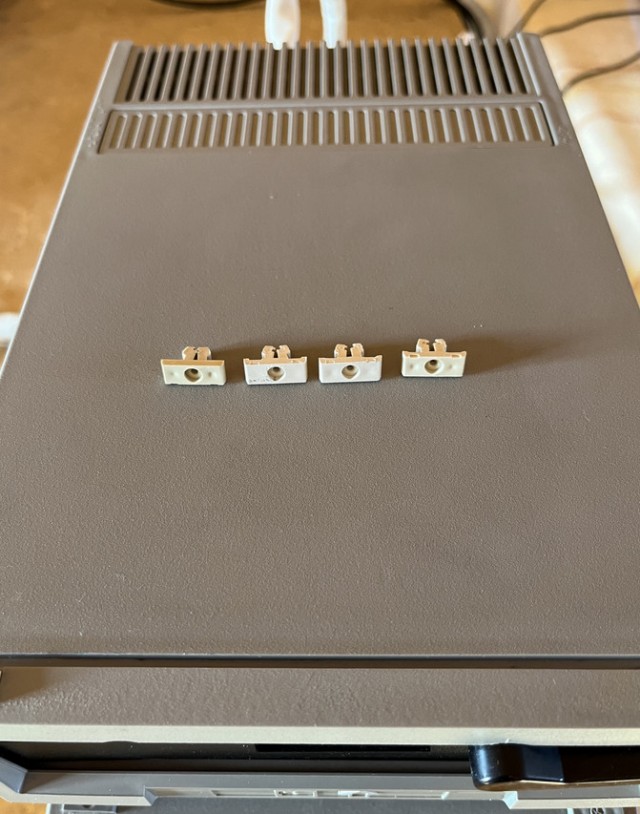

Пломбы в снятом состоянии на корпусе дисковода:

Я начал разбирать не с того устройства. Разобрав корпус накопителя, успокоился и понял, что блок питания разбирать не буду, ну не хочу я нарушать пломбы. Но, не проверив характеристики блока питания, включать ретротехнику категорически возбраняется. Что делать? Решил, в качестве ревизии, ограничиться включением блока питания отдельно, продолжительным измерением напряжения 5 В и 12 В под нагрузкой, и потом уже подключать компьютер.

Включение

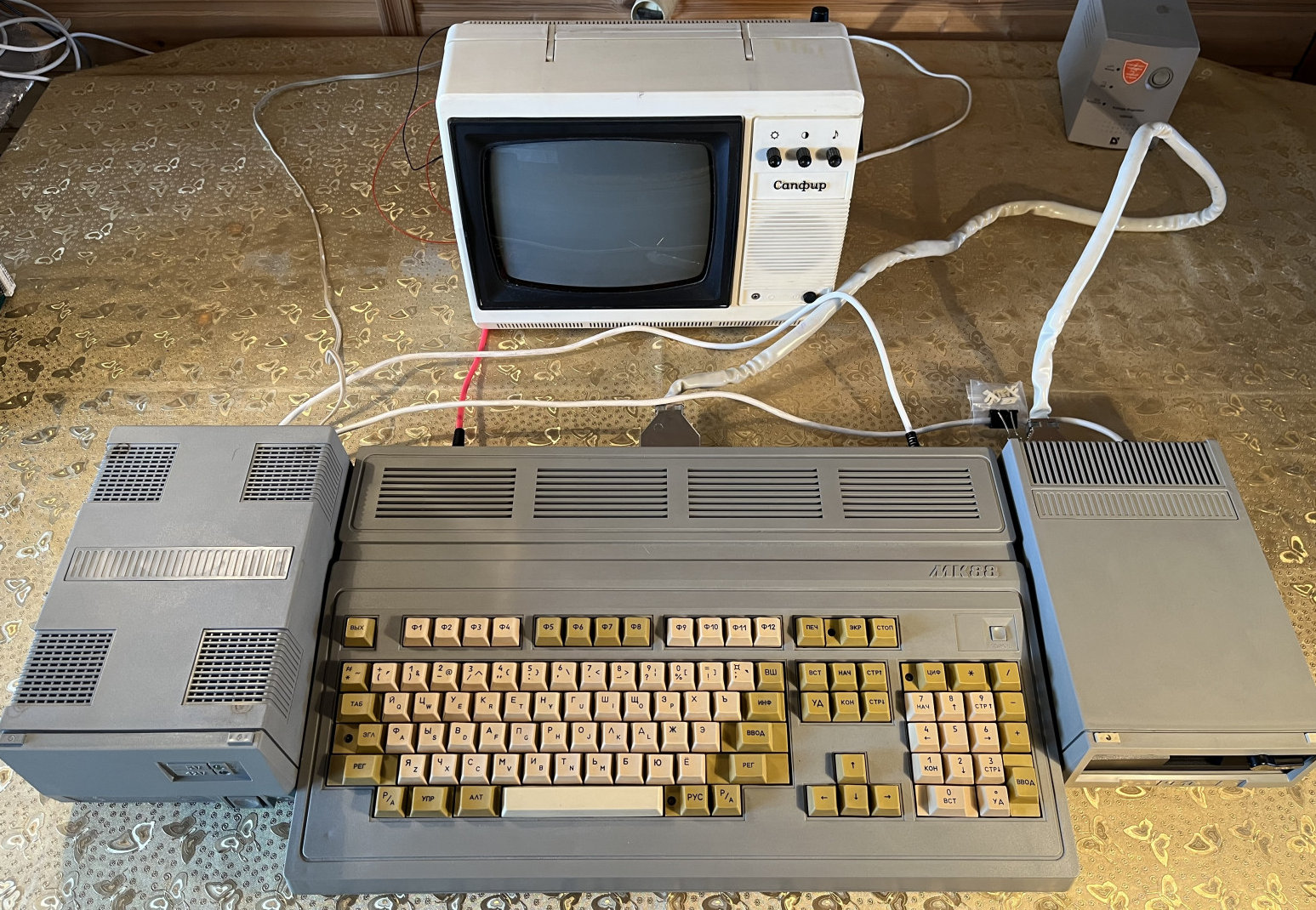

Вместо монитора я решил использовать черно-белый телевизор «Сапфир».

Включение-включением, а что же дальше? Чтобы компьютер совсем «ожил», нужно загружать операционную систему. И тут успех меня покинул. Согласно скудно найденной информации, основная, требуемая операционная система — «Альфа-ДОС».

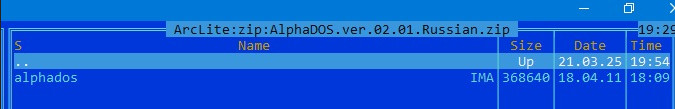

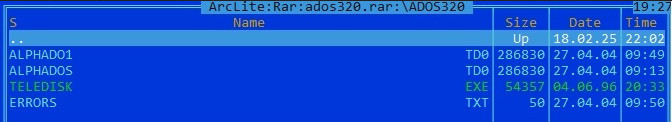

На просторах интернета мне удалось найти несколько образов дискет

...

Это сообщение отредактировал molokovoz - 24.04.2025 - 16:03

...

Это сообщение отредактировал molokovoz - 24.04.2025 - 16:02

Предварительно отформатировав дискету на 40 дорожек объёмом 360 Кб, эти и ряд других образов я успешно записал на дискету соответствующими программами Teledisk и Rawrite.

Первоначальная процедура включения и приглашения к загрузке отражена на видео выше.

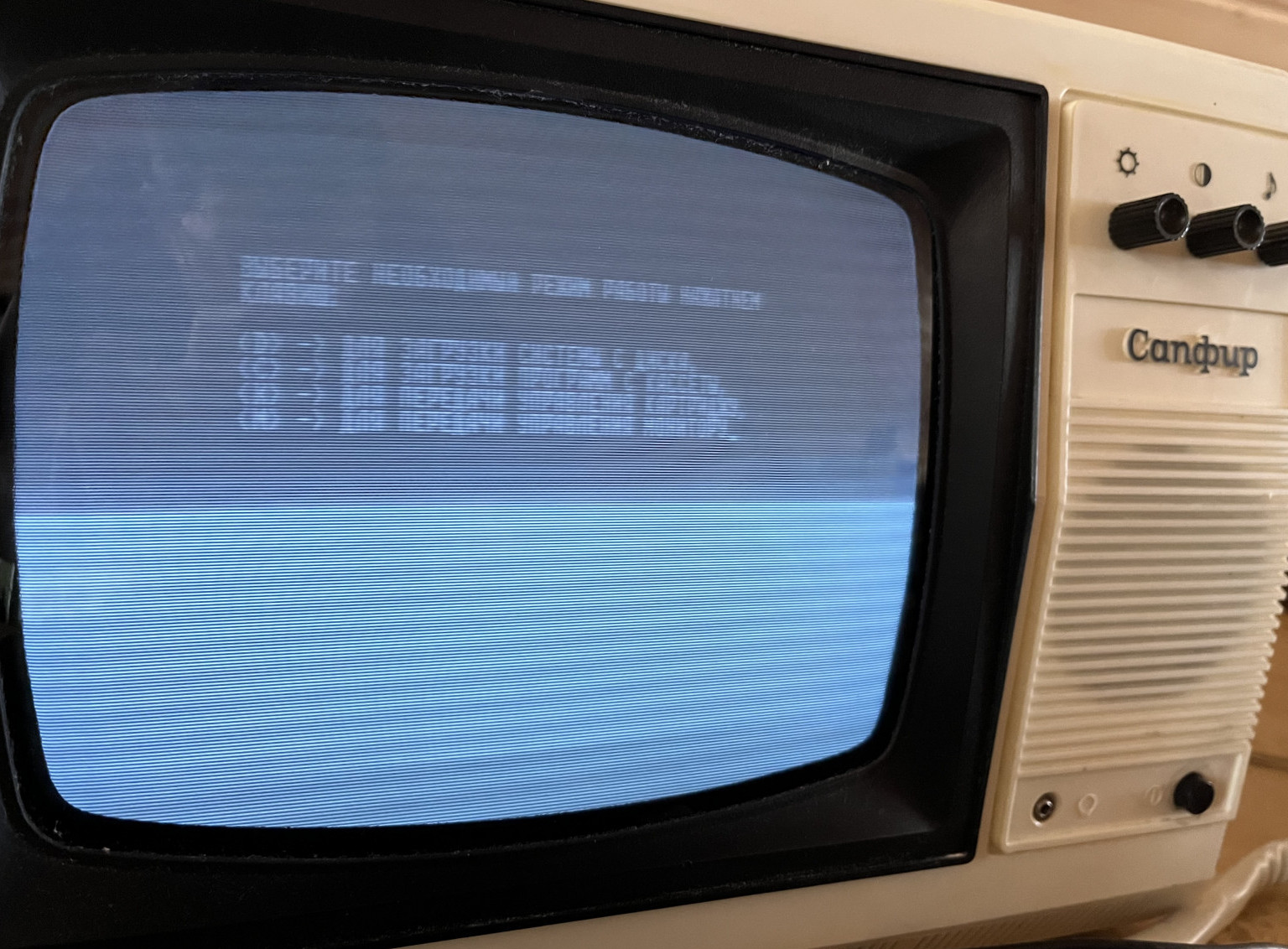

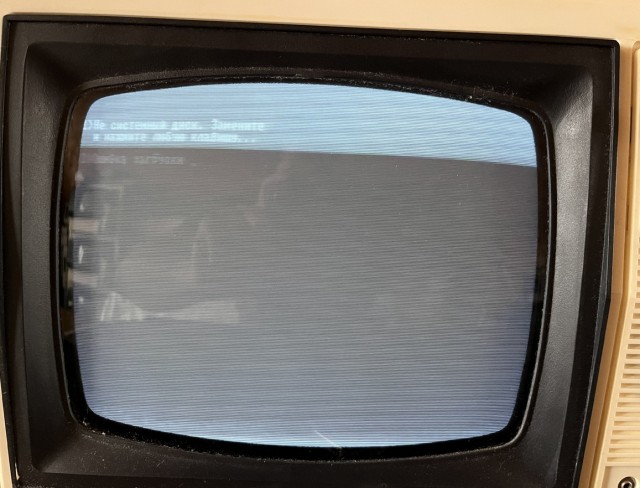

Сам экран выглядит так

Тут дело совсем встало. Компьютер напрочь отказался загружаться с подготовленных исправных дискет, выдавая разные ошибки. Вот они:
