Советские лидеры в сгоревшем бомбоубежище

Убежище третьего класса защиты было построено силами СМУ-1 треста «Мурманскпромстрой» в 1979 году по проекту А-III-550-70/6. Проект разработан мурманской проектно-изыскательской экспедицией ленинградского отделения «Гипрорыбпрома», утверждён Министерством рыбного хозяйства СССР.

© Pod | Gorod, via

В основе проекта лежит одноименный типовой проект, разработанный проектным институтом «Гипрокоммундортранс», введенный в действие институтом 25 сентября 1970 года.

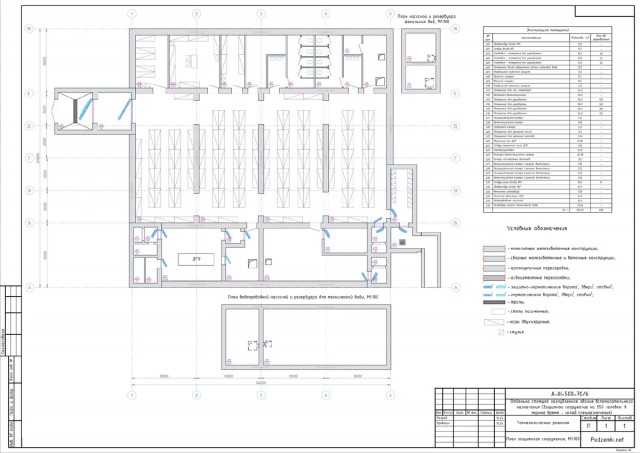

Наша схема. Осмотр начнем со входа в левой верхней части схемы.

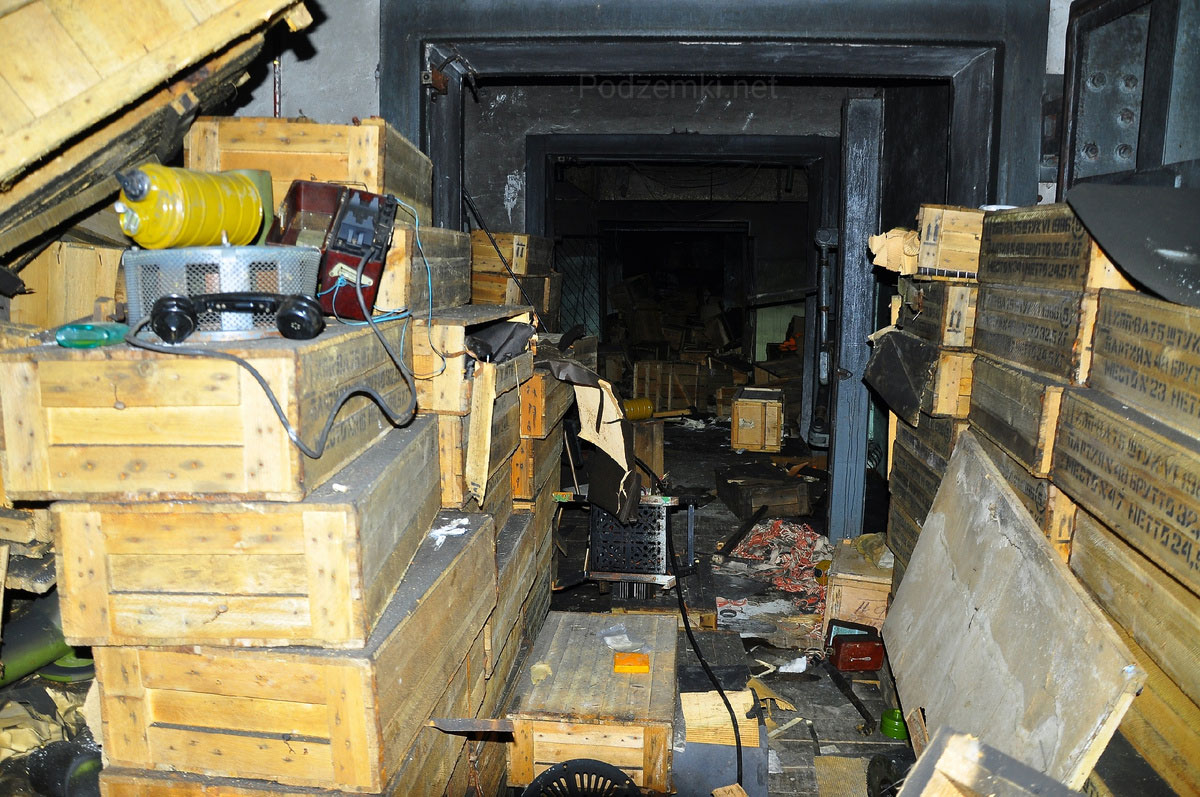

Предтамбур основного входа, виден тамбур, оборудованный защитно-герметическими воротами типа ВУ-I-1 и герметическими типа ВУ-III-1.

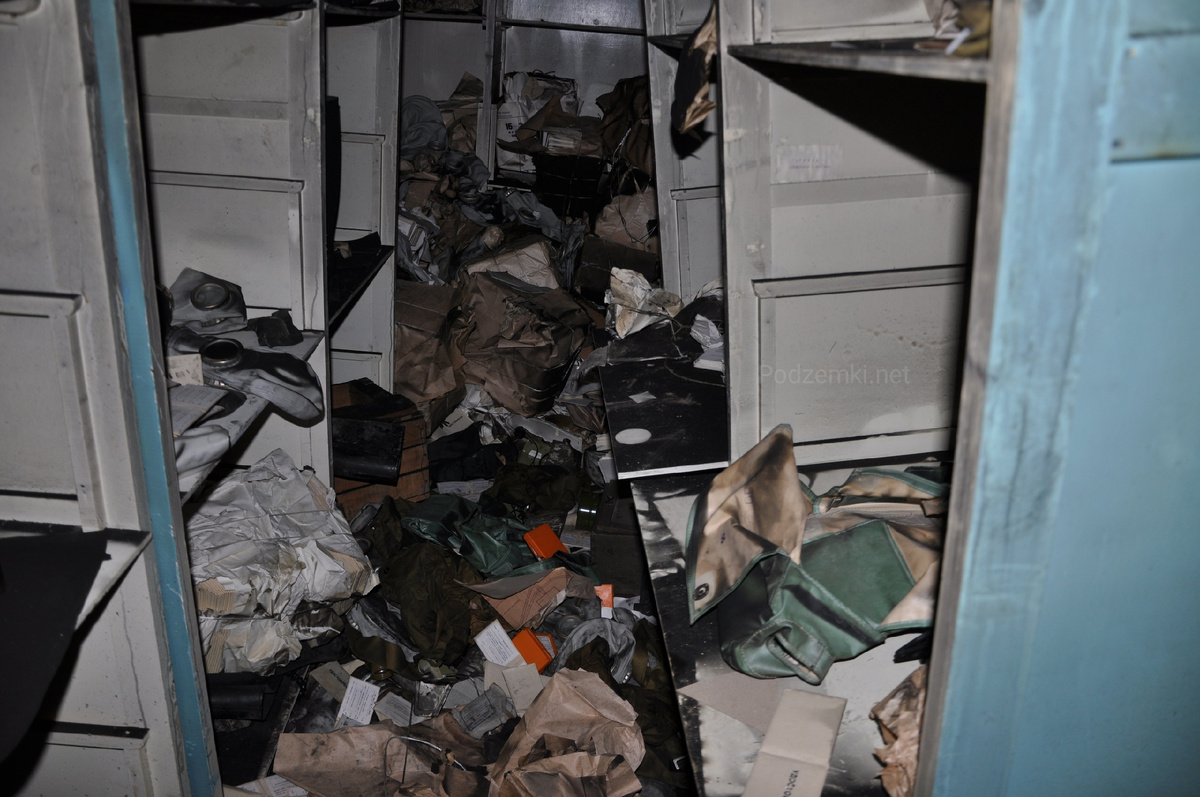

В мирное время помещения защитного сооружения эксплуатировались в качестве склада спецназначения, поэтому практически все помещения сооружения заполнены ящиками с инвентарем и имуществом гражданской обороны предприятия: от противогазов ГП-5 до радиостанций и дозиметров.

В 1990-е годы сооружение было заброшено, в начале 2000-х его начали активно выносить мародеры, убежище несколько раз горело, все входы в него не раз закрывали и вновь открывали. За толстый слой сажи и копоти это убежище известно в народе как «Горелое».

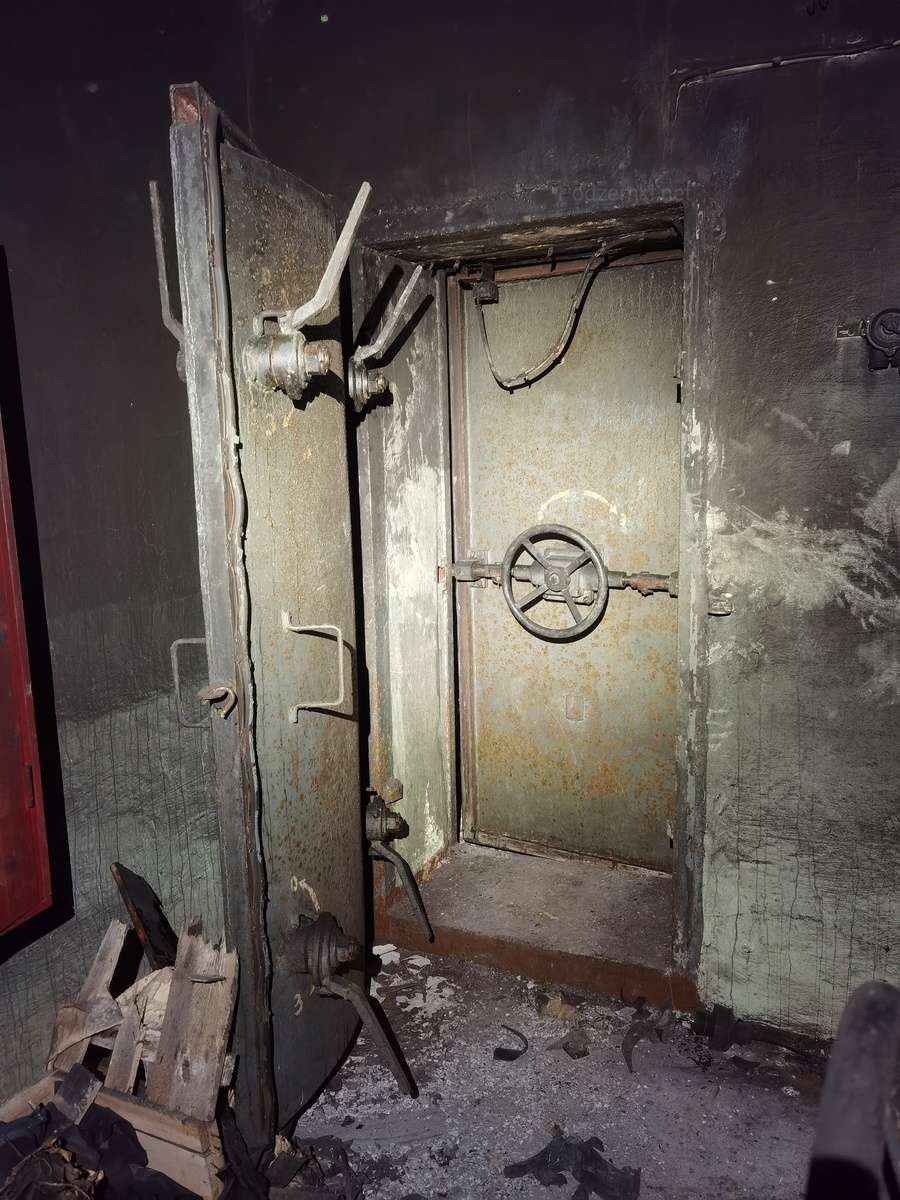

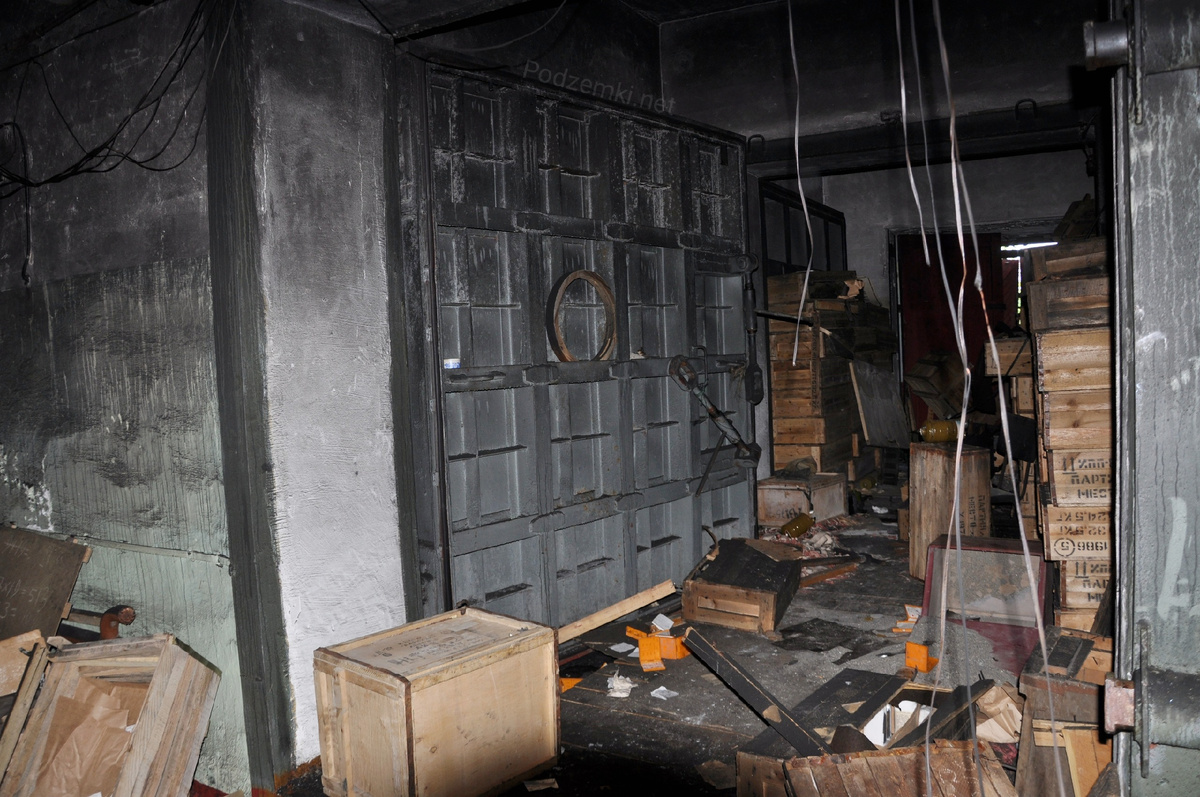

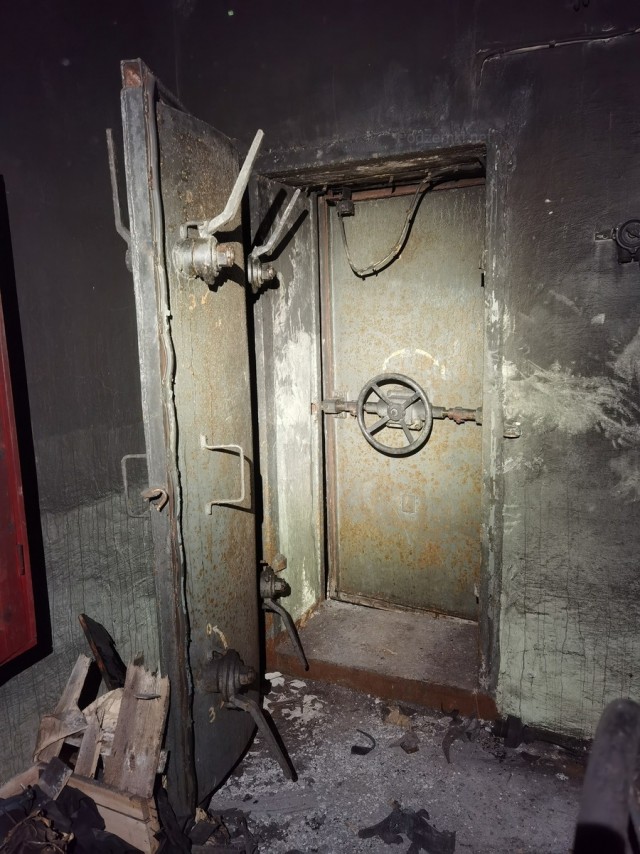

Гермоворота тамбура основного входа, вид из помещения для укрываемых. Фотографии убежища делались в разное время с 2010 по 2022 год. Многое из того, что есть на фото, давно сгорело.

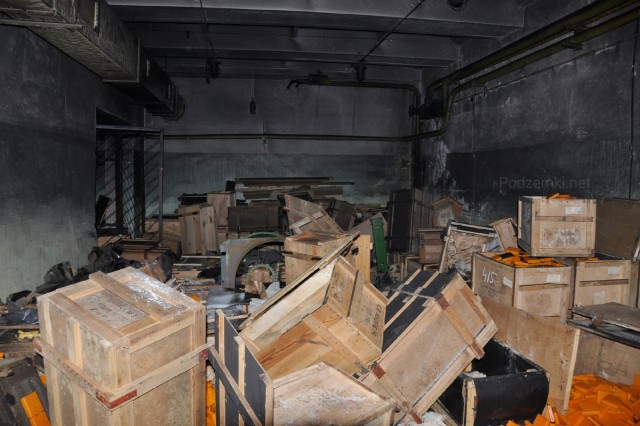

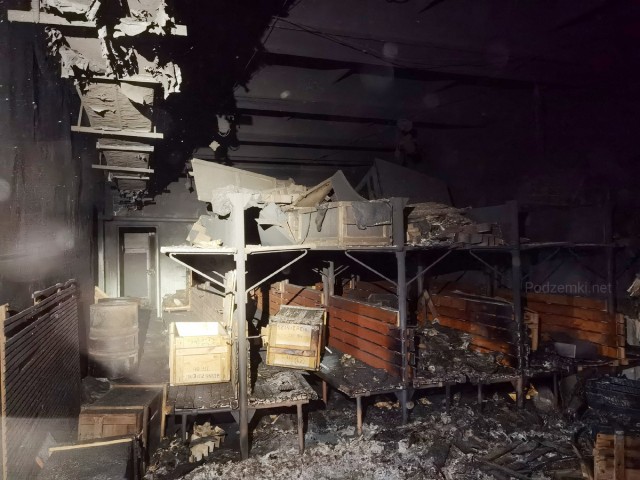

Помещение для укрываемых, здесь и бушевали пожары.

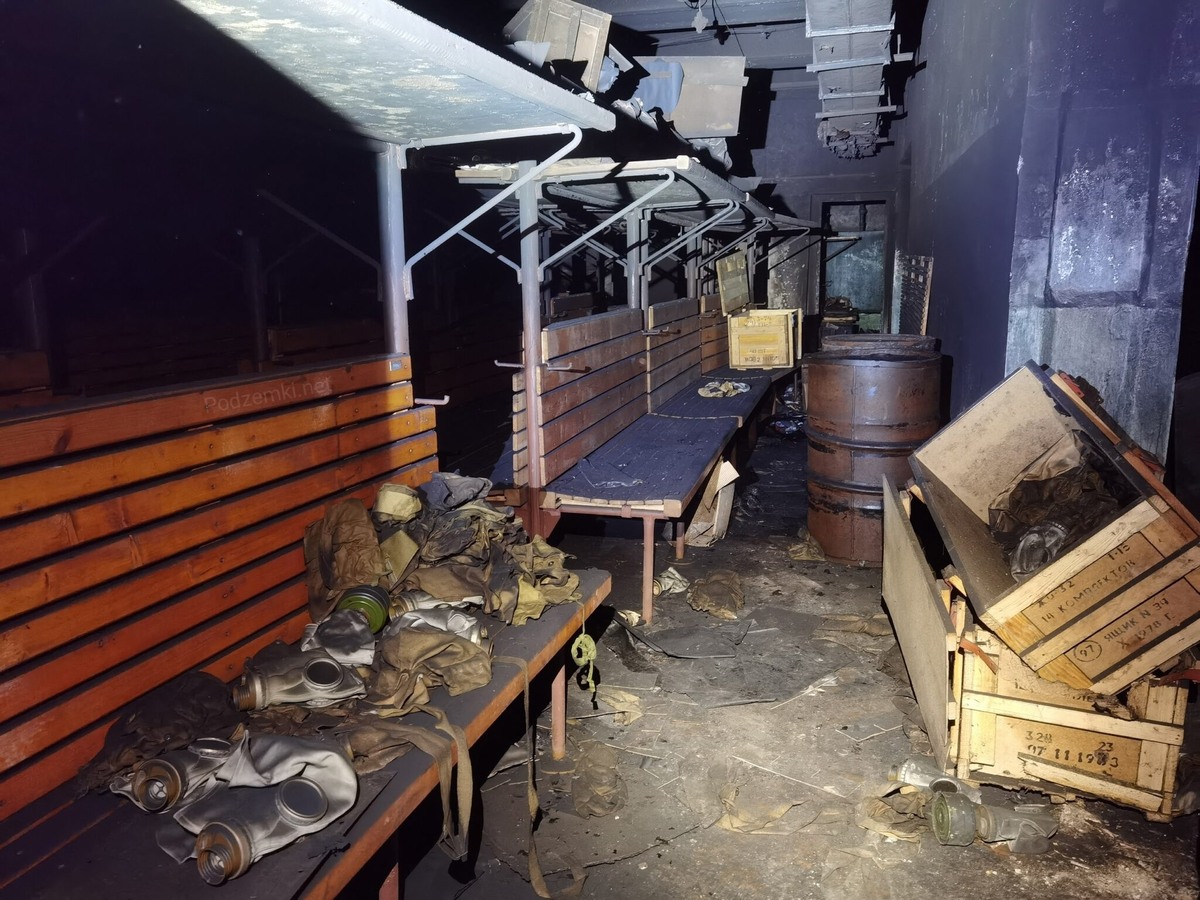

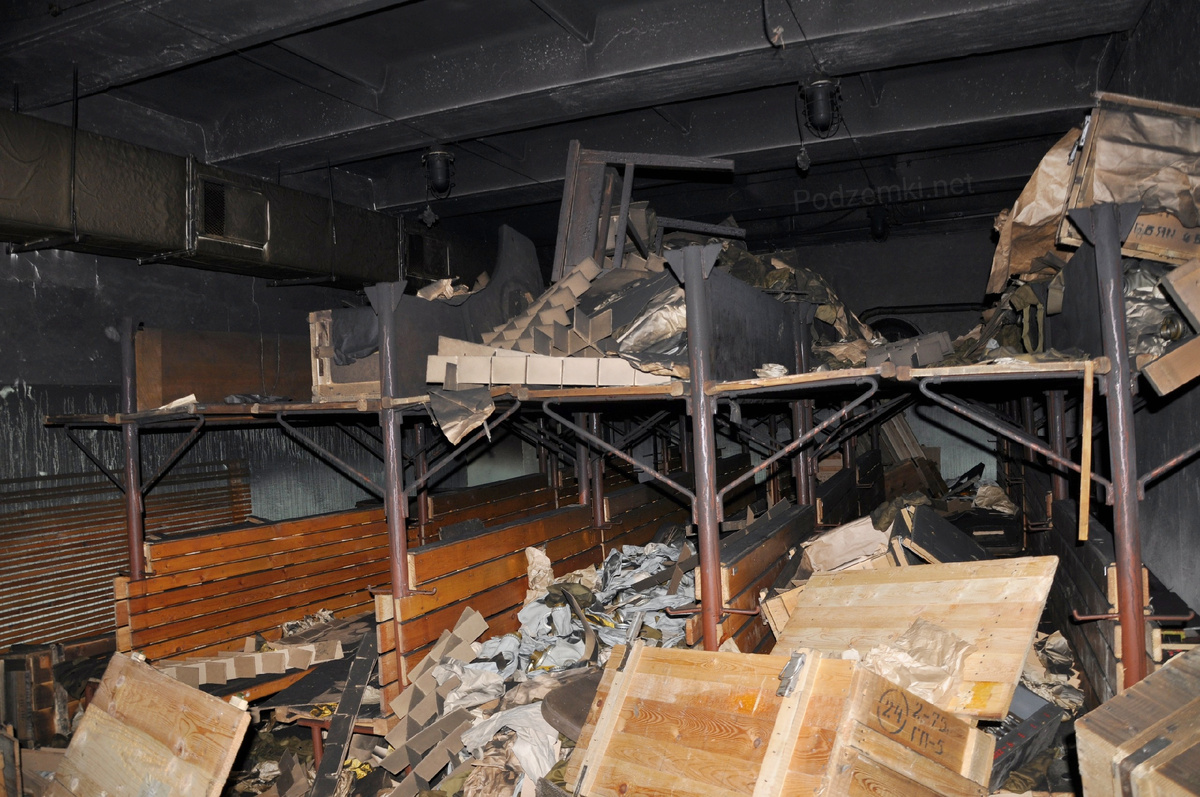

Уцелевшие нары завалены противогазами и фильтрами к ним.

Часть помещений была отгорожена решетками.

Пол помещения завален аптечками АИ-2. Стоит добавить, что еще в СССР убежище проходило инвентаризацию, и из аптечек были убраны все опасные медикаменты.

Убежище по местным меркам довольно большое.

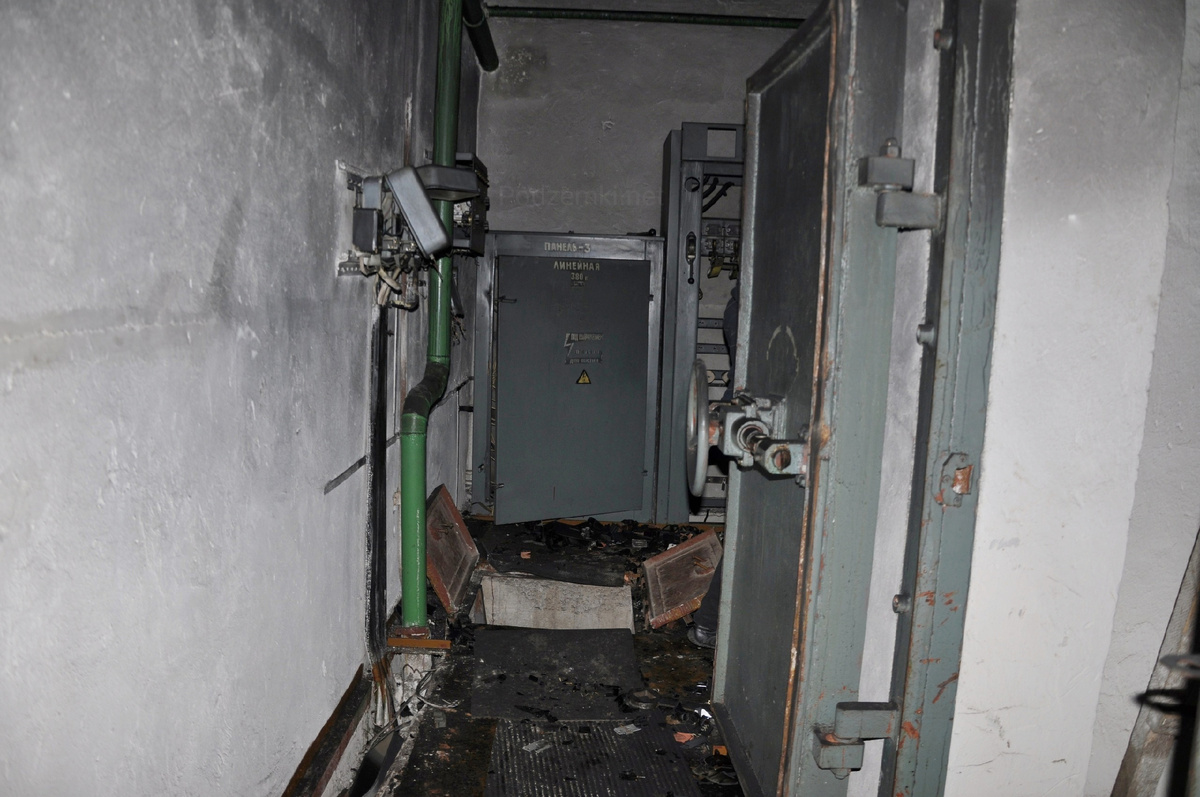

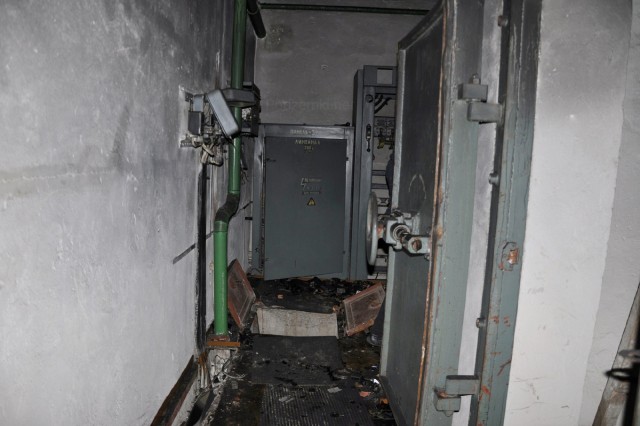

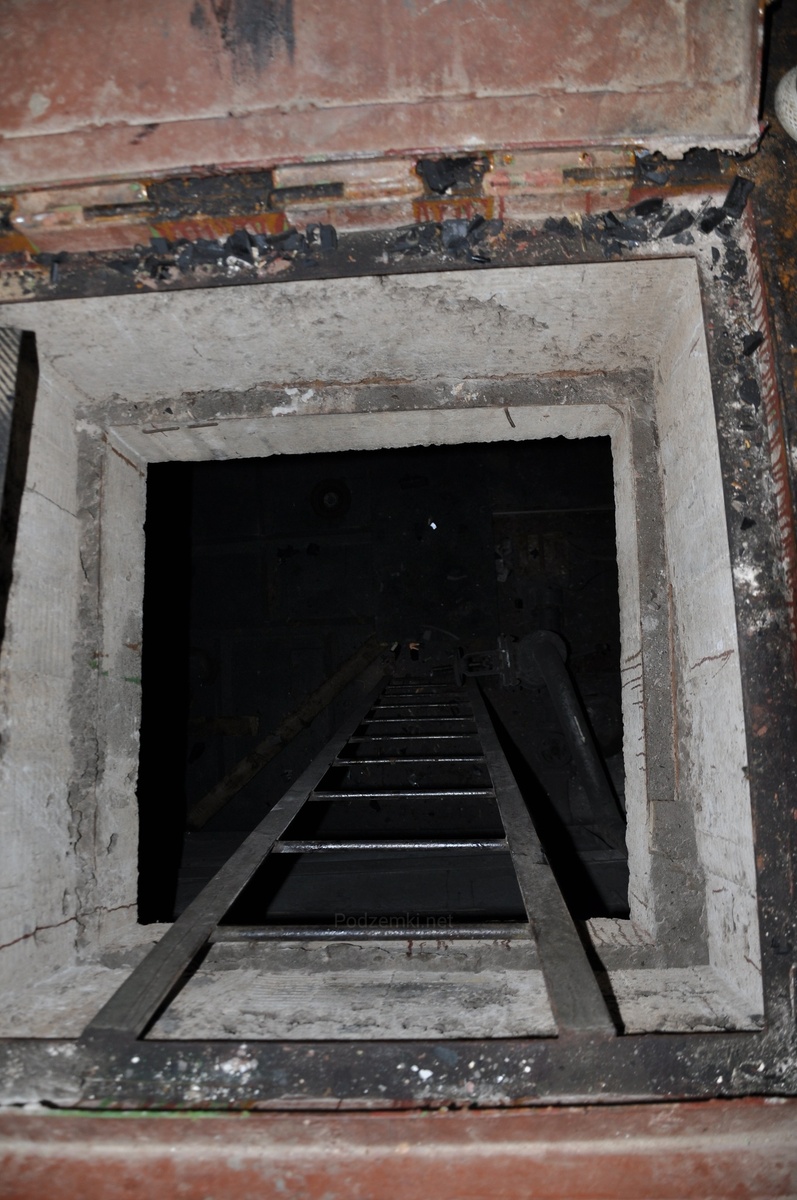

Вход в помещение дизельной электростанции (ДЭС). В центре кадра электрощитовая, в полу люк в помещение насосной.

Помещение ДЭС, сам генератор не сохранился. В левой части снимка виден шкаф для установки стартерных аккумуляторных батарей. В верх шкафа врезан вытяжной воздуховод.

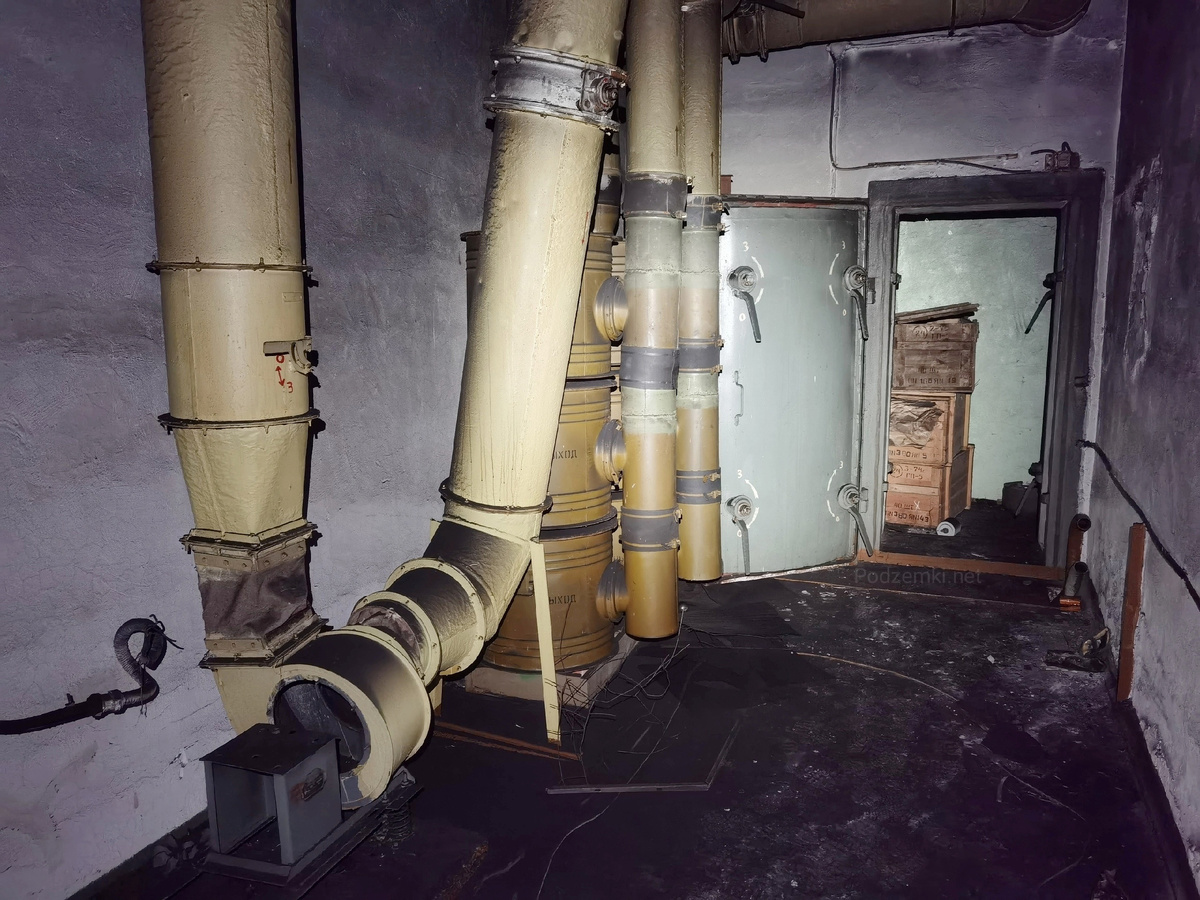

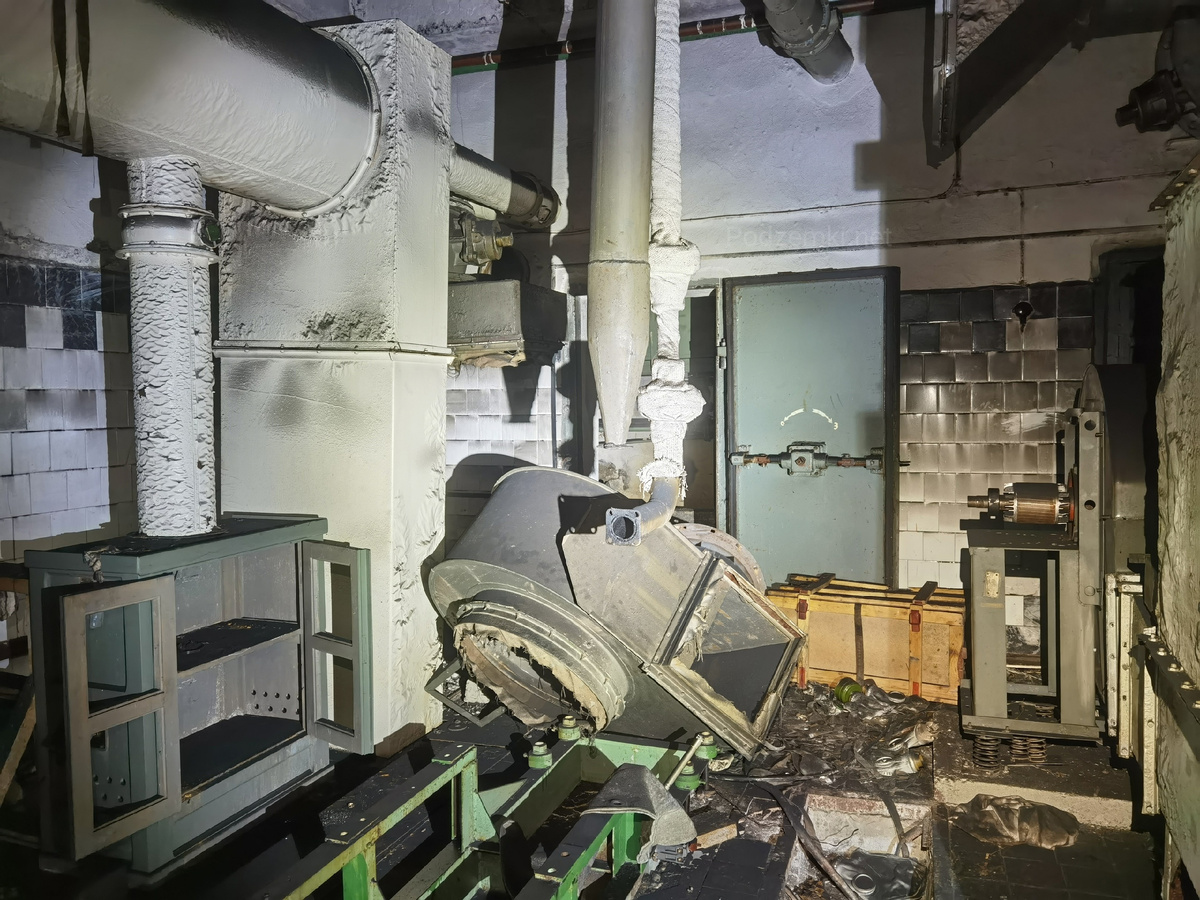

Рядом расположено помещение фильтро-вентиляционной установки.

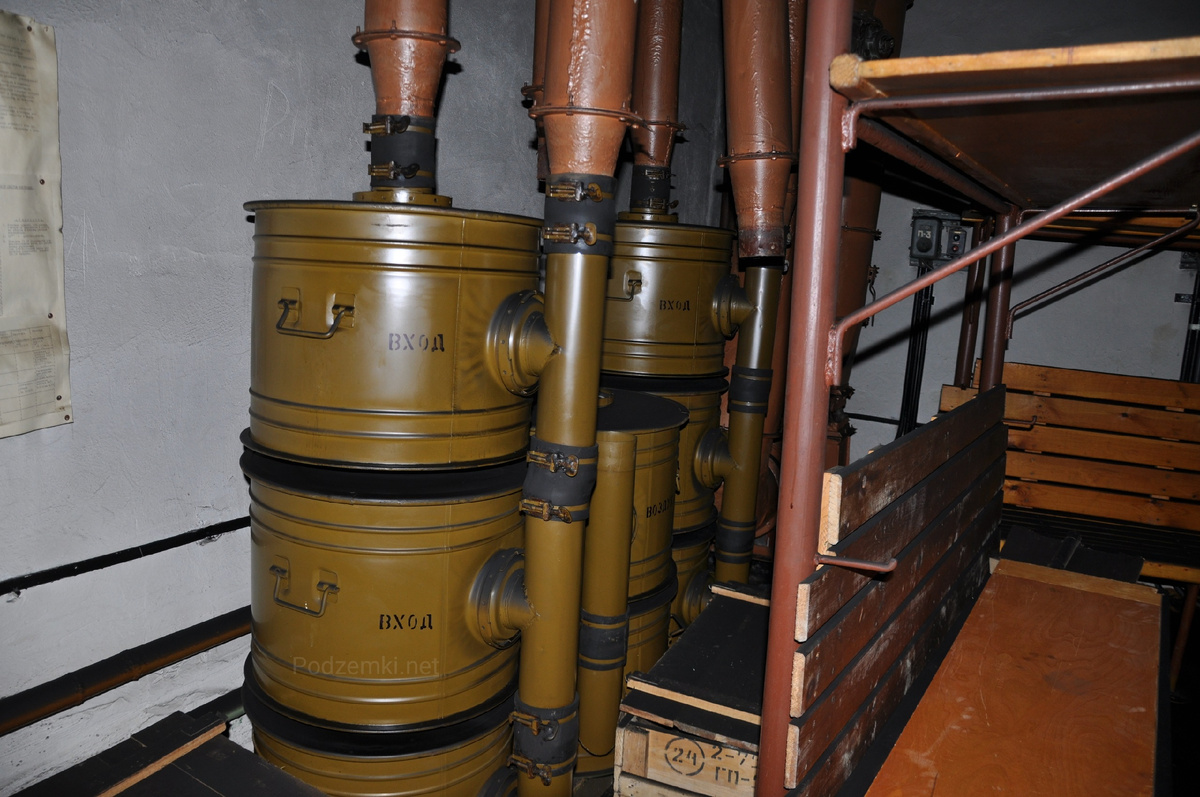

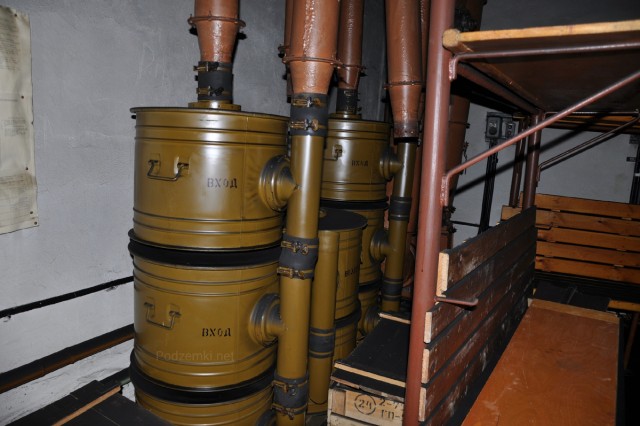

Убежище оборудовано третьим режимом вентиляции (режим полной изоляции). Оборудование третьего режима представлено регенеративными патронами типа РП-100 и кислородными баллонами.

При третьем режиме вентиляции производится рециркуляция внутреннего объема воздуха. Воздух проходит через катализатор регенеративных патронов, где нейтрализуется от углекислого газа, после чего вновь распределяется по помещениям защитного сооружения.

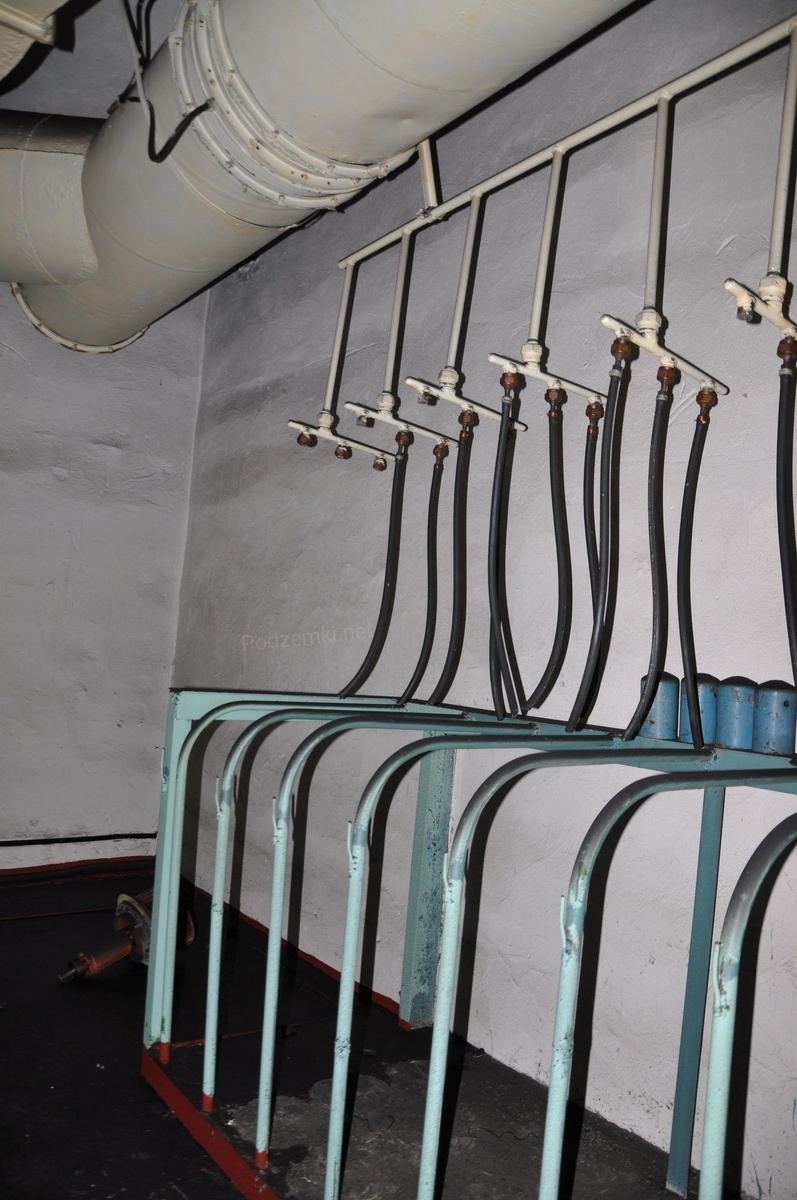

В связи с тем, что регенеративные патроны РП-100 при поглощении СО2 не вырабатывают кислород, предусмотрена компенсация кислорода для поддержания состава воздуха с помощью запаса кислорода в баллонной. Поддержание подпора внутри сооружения при этом не осуществляется. На фото ниже помещение, где раньше находились баллоны с кислородом.

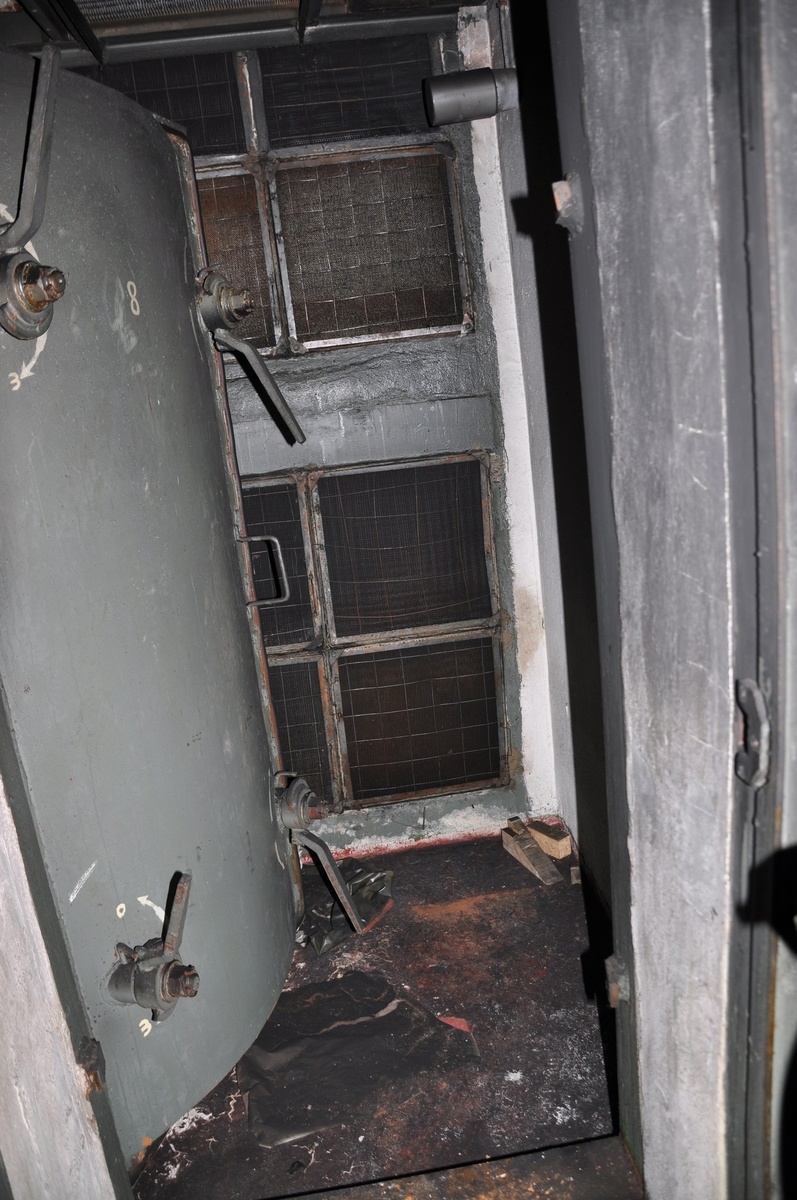

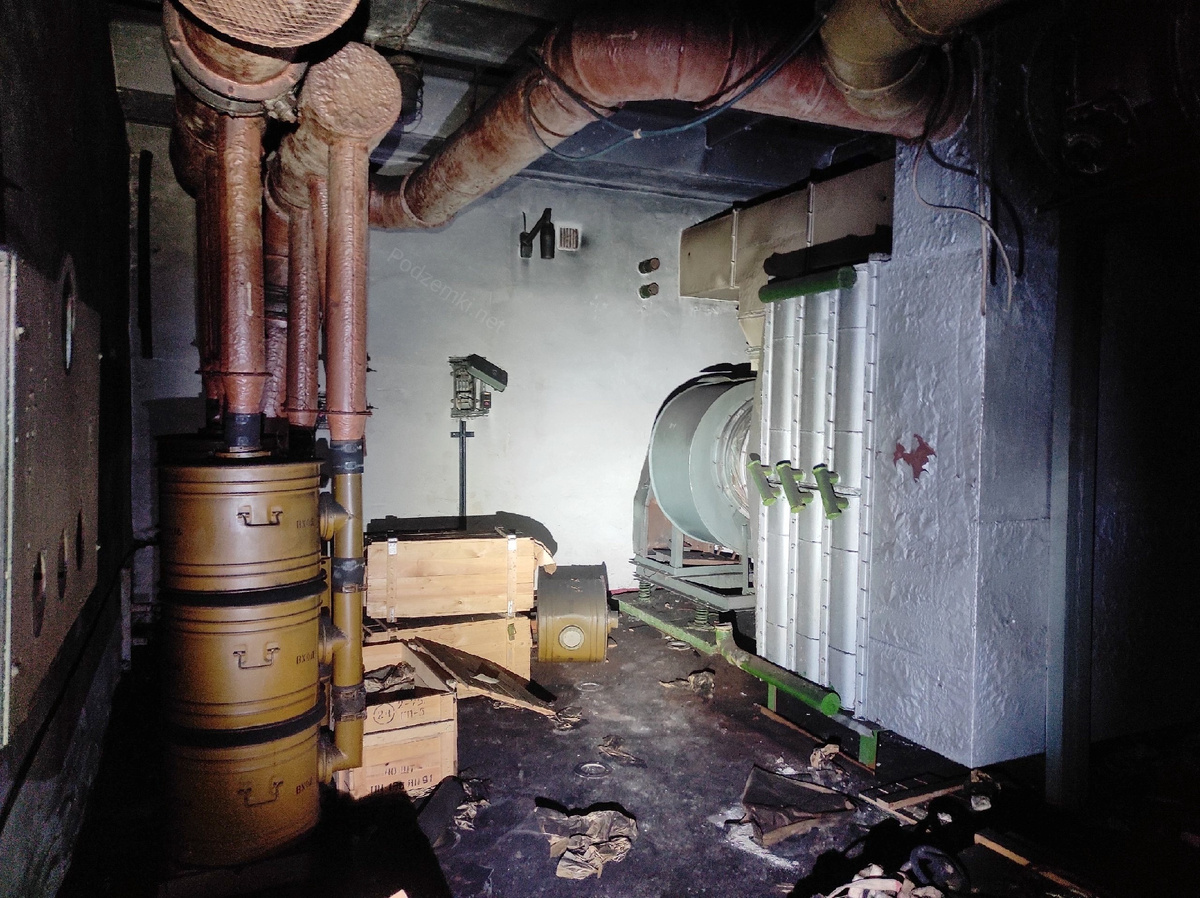

Для отведения тепла из помещений в режиме полной изоляции предусматривались поверхностные рециркуляционные воздухоохлаждающие установки (ПРВУ). Одна установка расположена в помещении фильтро-вентиляционной, вторая в машинном зале ДЭС.

Забираемый на рециркуляцию воздух проходит через ПРВУ, где охлаждается, после чего вновь распределяется по помещениям. В качестве источника холода для устройств охлаждения воздуха предусмотрен запас технической воды, размещаемый в железобетонном резервуаре под помещением фильтро-вентиляционной. Вода для ПРВУ подается при помощи насосов, расположенных под помещением электрощитовой ДЭС.

При третьем режиме забор воздуха на горение топлива осуществляется снаружи, через гравийный теплоёмкий фильтр.

Вернемся в основной зал и осмотрим вспомогательные помещения, где нашли плакат с советскими лидерами того периода.

Баковая. Предусмотрено два бака аварийного питьевого запаса воды объемом 2000 литров каждый. Также убежище оборудовано системой внутреннего противопожарного водопровода, так как в мирное время внутри располагался склад имущества гражданской обороны предприятия.

Гермодверь в помещение фильтров грубой очистки. Соты на фото — фильтры ячеистые решётчатые (ФЯР).

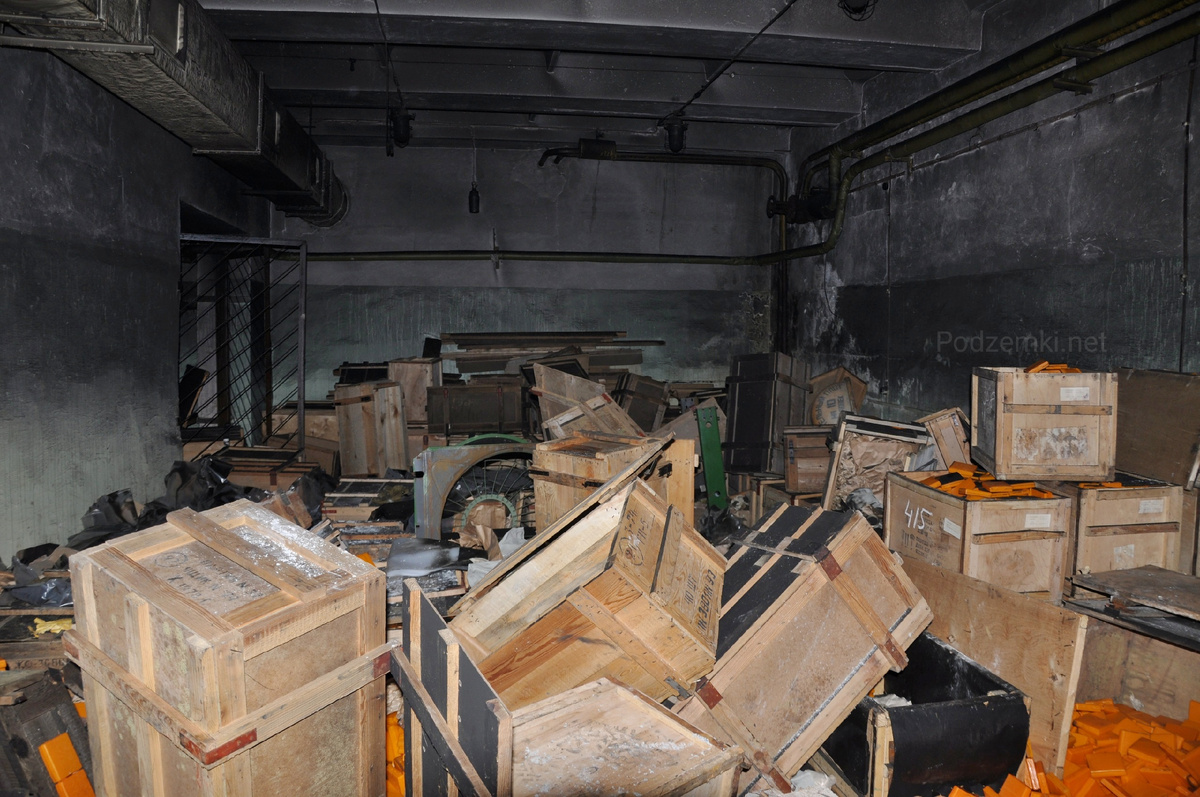

Отдельное помещение под очередной склад имущества гражданской обороны.

Медицинские носилки.

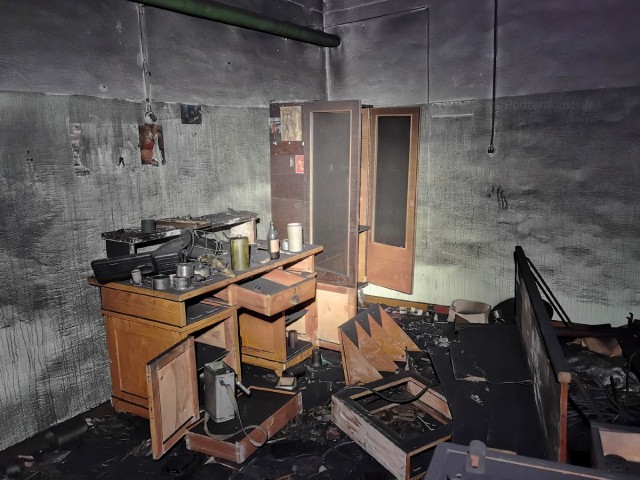

Возле главного входа находится помещение, где мог располагаться штаб ГО предприятия.

Интересная и необычная находка: консервированная вода производства СССР. После вскрытия в воде сразу появились непонятные хлопья, срок годности консервов истек ещё лет тридцать назад.

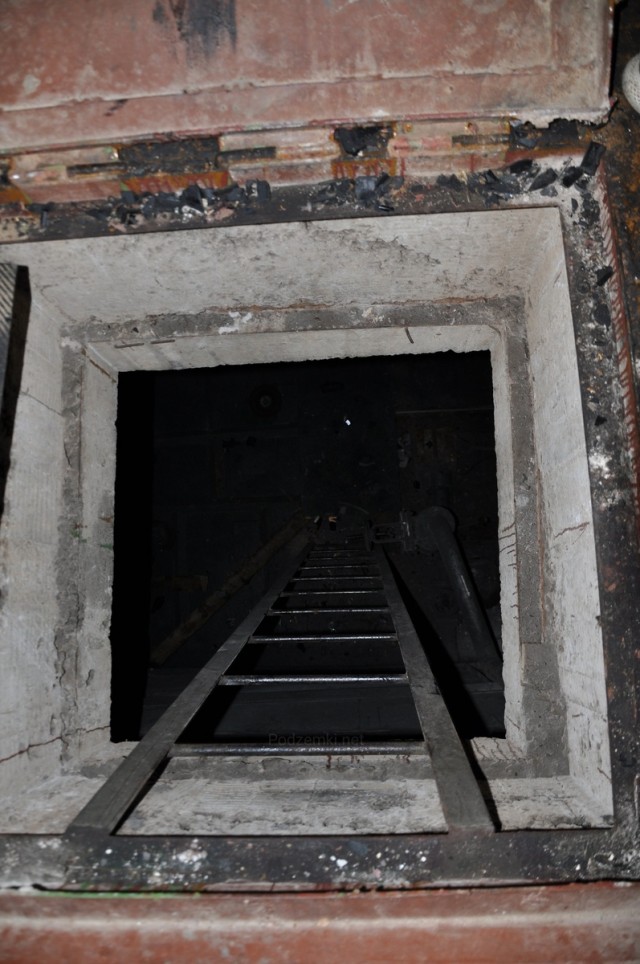

В убежище имеется технический «2 этаж», где размещаются насосные, резервуары запаса технической воды и системы канализации. Вид в помещение насосной системы водоотведения, расположенной под помещением вытяжной вентиляционной.

Гермодвери камеры чистой вентиляции.
