Рабочая неделя - это не только "пятница", есть и понедельники еще.
Всех с началом новой трудовой недели, и по этому поводу небольшая производственная подборка.
Как вам известно, соратники, авиация возит не только пассажиров, но и грузы. И если пассажирами довелось побывать очень многим из нас, то грузы, и что с ними происходит – тема в основном закрытая от большинства посторонних глаз. Пользуясь случаем, на примере выгрузки грузового Боинга-747F расскажу вам немного о работе грузового терминала.
Итак, красавец приземлился, заруливает:

Это сообщение отредактировал Jus - 11.10.2010 - 13:25

Выгрузка грузового  Боинга-747F

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Бомжык
11.10.2010 - 10:47
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Приставка “F” в названии типа воздушного судна означает - «фрейтер», грузовик. Не буду утомлять вас статистикой и цифрами: любознательным – гугль в помощь. Скажу только, что вблизи махина длиной более семидесяти метров, с размахом крыльев – свыше шестидесяти, выглядит весьма впечатляюще.

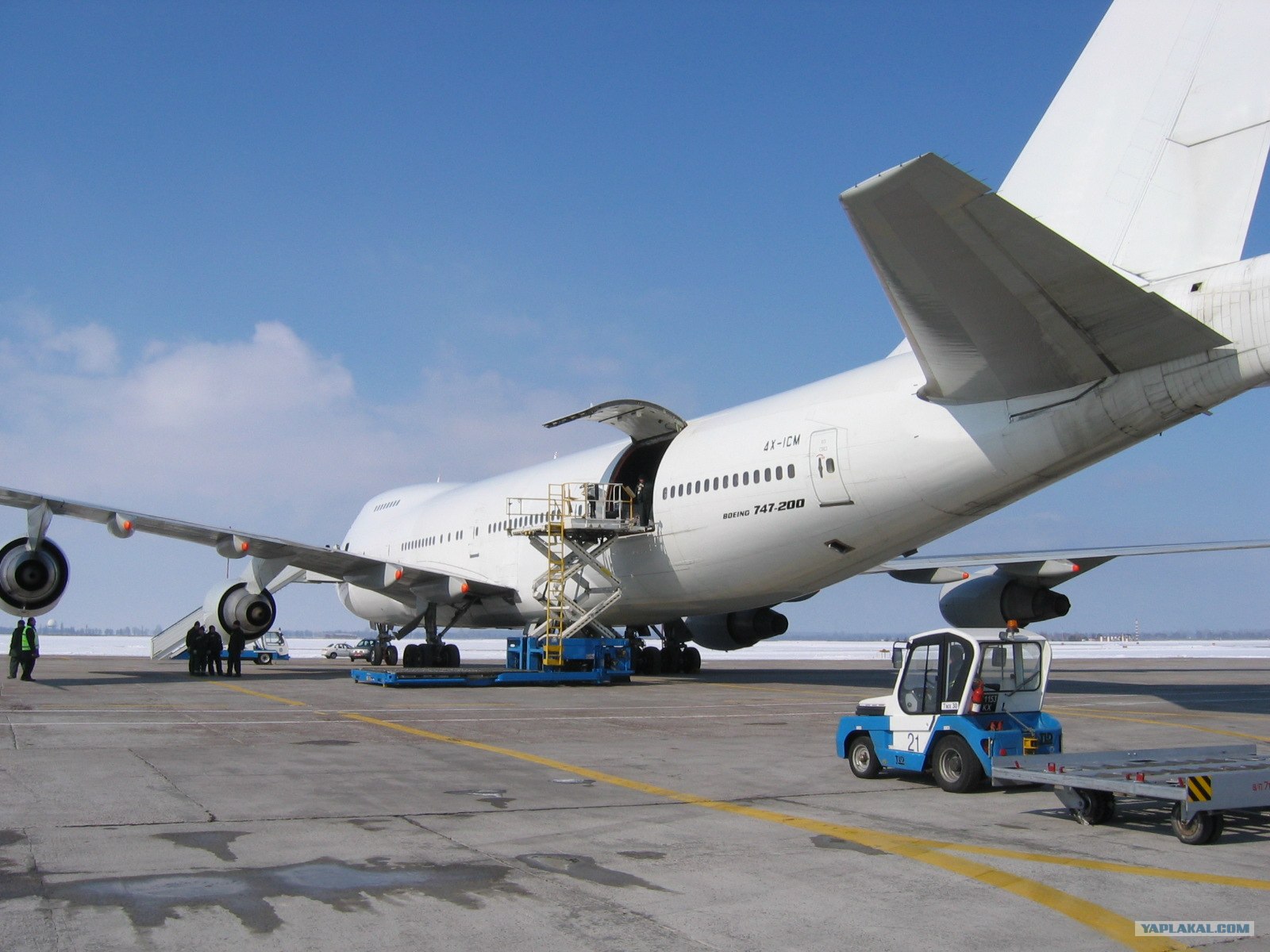

Все, стоп машина…


Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:48
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Распахнутый люк на снимке имеет размеры порядка трех с лишним метров в ширину и два с лишним в высоту. Самоходное чудо аэродромной техники, аккуратно причалившее к люку слева, называется «лоудер». Агрегатом управляет один оператор. Принцип работы лоудера, станет понятен далее.

Это сообщение отредактировал Бомжык - 11.10.2010 - 11:01

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:48
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Груз, загружаемый на борт воздушного судна, формируется на (в) специальных погрузочных емкостях: контейнерах либо паллетах. В данном случае – груз на паллетах. По сути – это алюминиевые поддоны размером порядка три на два с половиной метра, в высоту груз укладывается на метр шестьдесят (фрейтер позволяет и большую высоту, но в данном случае условие 1,6 м было выдержано).
Пол внутри фрейтера, как собственно, и пол багажного отсека в большинстве типов воздушных судов, представляет из себя систему роликов, по которым перемещаются и закрепляются при помощи специальных замков погрузочные емкости.

Внутри фрейтера. Видна лестница в кабину пилотов.



Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:49
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

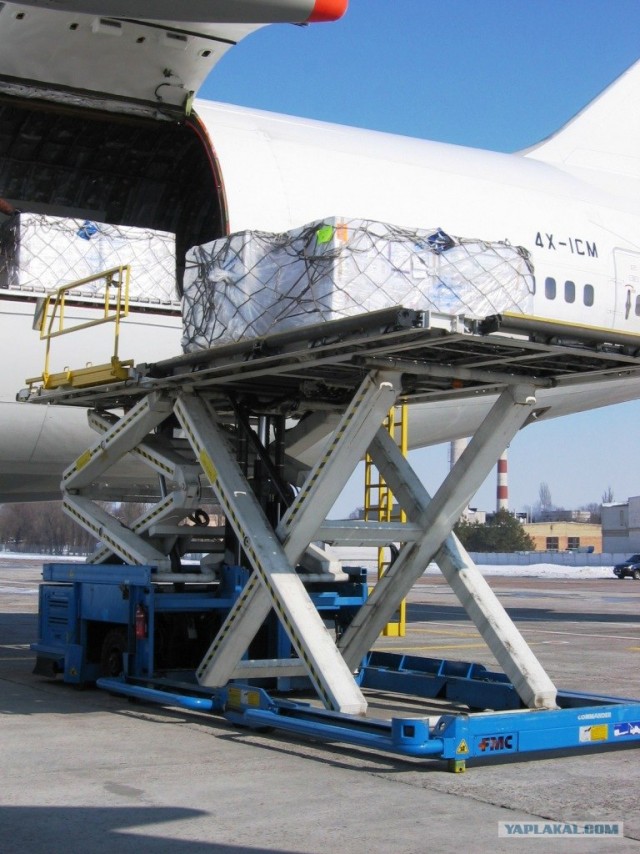

Паллета с грузом выезжает из брюха ВС на первую половину платформы лоудера. Вес такой паллеты – до четырех с половиной тонн.

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:49
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

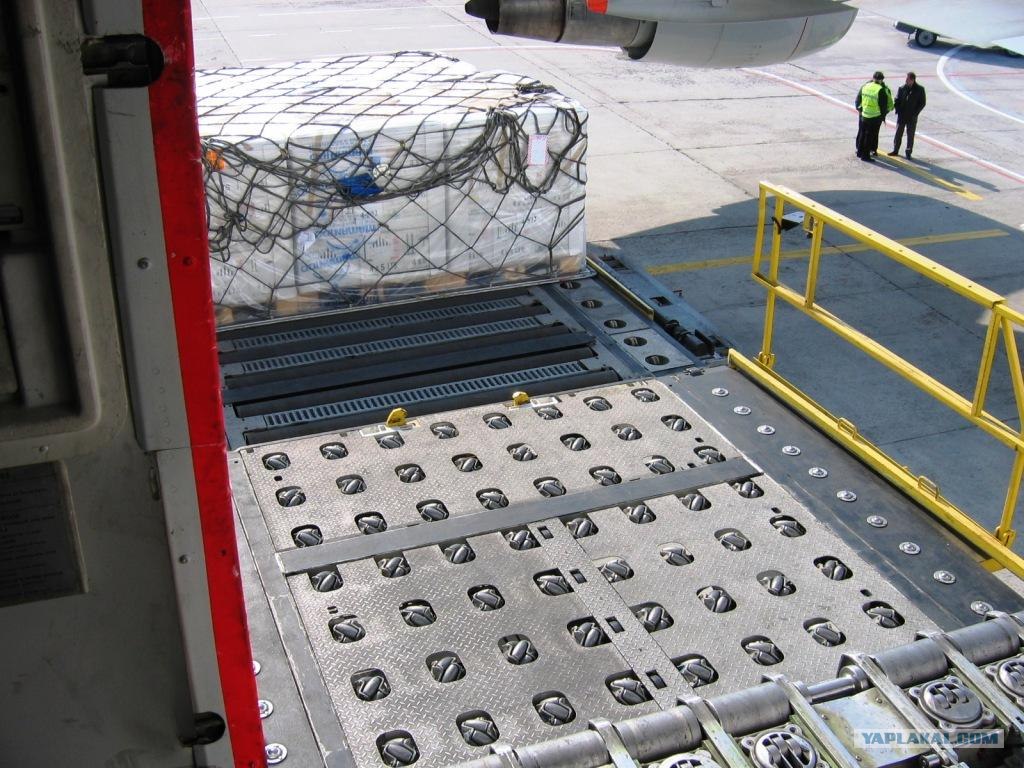

Платформа лоудера представляет из себя систему кулачковых механизмов, позволяющих разворачивать и перемещать паллету по своей поверхности.

Вид с борта самолета.


Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:50
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Платформа с грузом опускается вровень со второй частью лоудера, и груз перемещается на нее.

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:50
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

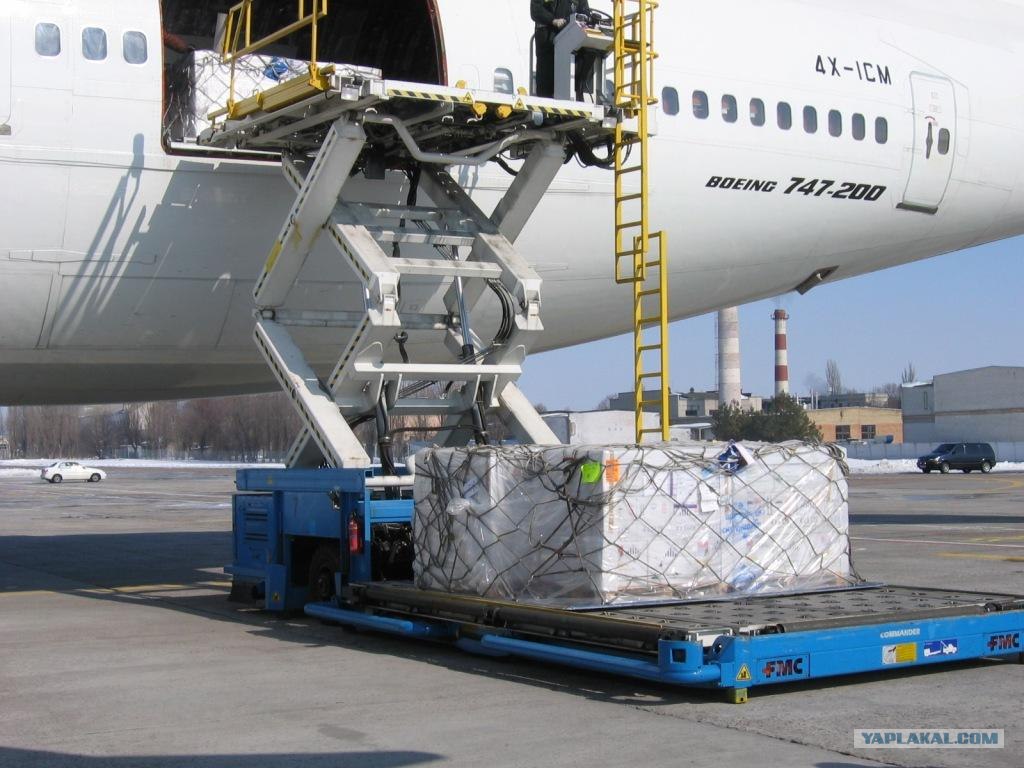

Вторая часть платформы с паллетой опускается поближе к перрону…

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:51
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

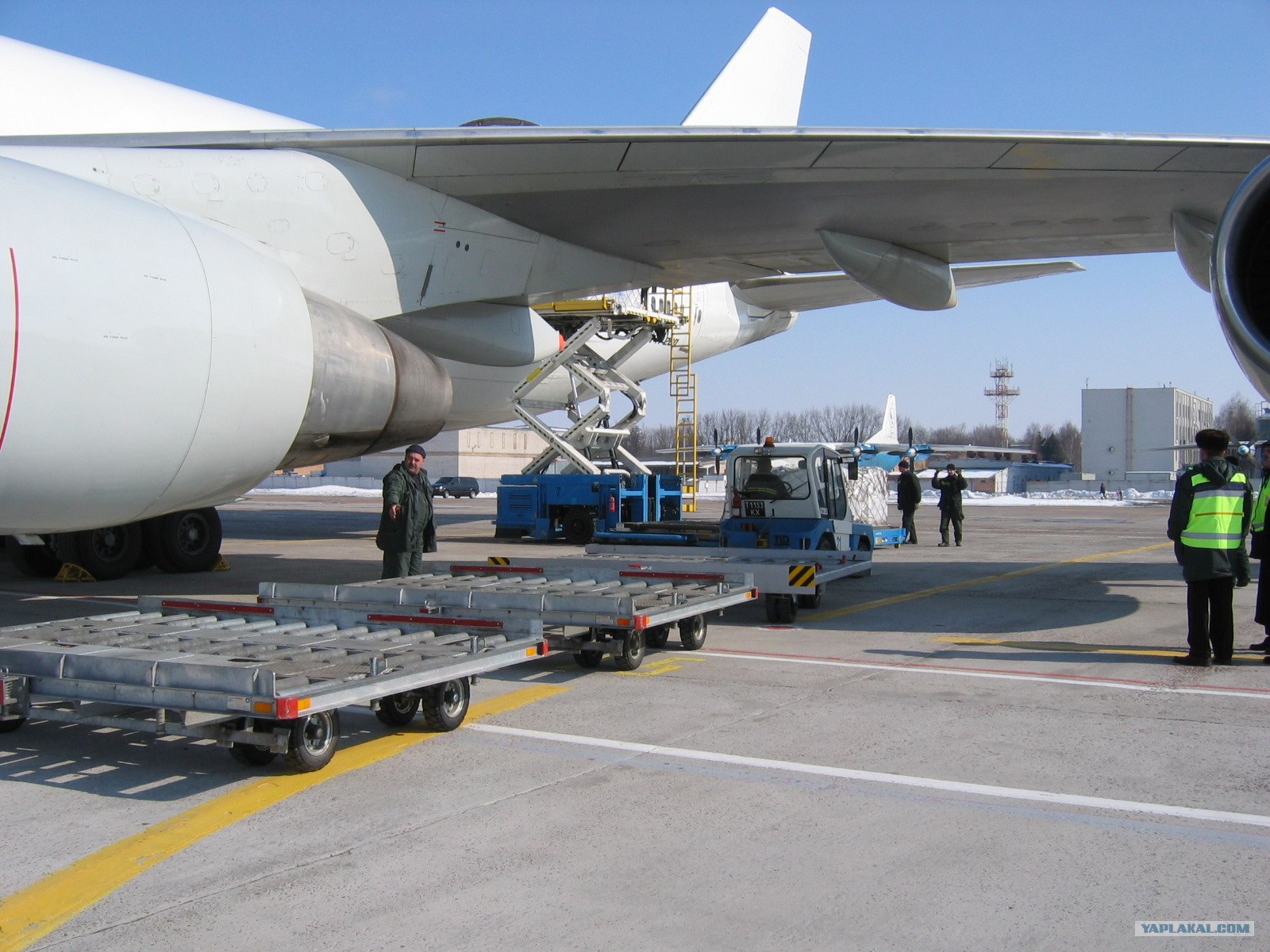

К лоудеру подгоняется тягач с тележками.



Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:51
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

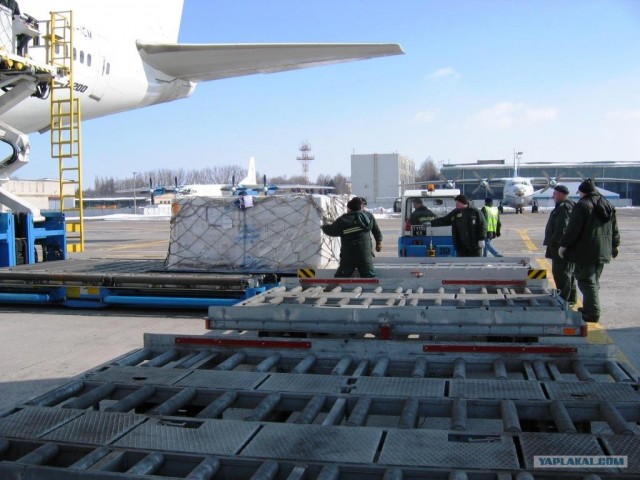

Лоудер разворачивает паллету с грузом на 90 градусов…

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:52
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698

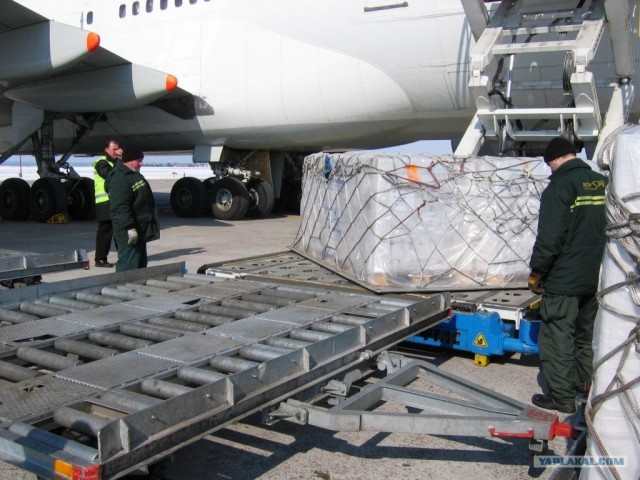

Поверхность тележек – обычные, немеханизированные ролики. По ним груз вручную перетягивают с лоудера и закрепляют замками на тележке.

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:53
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Артур Хейли еще в шестидесятые годы прошлого века писал, что грузчики одинаковы во всех аэропортах мира… Готов подтвердить – это действительно так.
В большинстве своем – это веселые жизнерадостные крепыши, неплохие по сути люди. Однако если вам в этой жизни когда-нибудь доведется отправлять груз, то послушайте доброго совета бывалого дядьки Бомжика: позаботьтесь о его качественной упаковке, дабы не вводить этих людей во искушение! Грузчики, они же любопытные, и непосредственные, как дети. Обнаружится дырка в упаковке – обязательно найдется кто-то, кто засунет руку, проверит. Можно оттуда вытащить что-нибудь интересное, или нет. sm_biggrin.gif Просто из чистого любопытства!
Багажа это, кстати, тоже касается.

Эх, дубинушка, ухнем…

Это сообщение отредактировал Бомжык - 11.10.2010 - 10:57

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:54
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Все тележки загружаются и везутся на грузовой склад…

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:55
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Получается такой себе паровозик.
Благодаря механизации весь процесс происходит очень быстро. К примеру – данный рейс привез около ста тонн груза, а был выгружен менее чем за полчаса. Для сравнения – столько же примерно времени занимает выгрузка Боинга-737 вручную, если он привез на борту полторы-две тонны груза.



Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:55
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
За тем груз попадает на грузовой склад, и после определенных таможенных мытарств (в украинском языке «таможня», кстати, так и называется – «митниця», читается, как: «мытныця») грузится на автотранспорт и отправляется к получателю. Но это, как говорится, уже совсем другая история.

Выгрузка грузового  Боинга-747F

[^]
Бомжык
11.10.2010 - 10:55
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Всем спасибо за внимание,
Искренне Ваш

ЗЫ Еще напоследок красавца держите…


Выгрузка грузового  Боинга-747F

[^]
santyago
11.10.2010 - 11:02
0
Статус: Offline


redneck

Регистрация: 25.09.09
Сообщений: 163
странно , что используют такого рода самолёты . Есть ведь намного более удобные транспортники с удобным въездом .

[^]
Polett
11.10.2010 - 11:06
0
Статус: Offline


Коммерсант ЯПа

Регистрация: 10.09.09
Сообщений: 1239
Бомжык
А скажи, нахрена ему иллюминаторы?

[^]
Бомжык
11.10.2010 - 11:12
0
Статус: Offline


заходи, ложись, здравствуй

Регистрация: 16.12.09
Сообщений: 2698
Polett
Цитата
Бомжык
А скажи, нахрена ему иллюминаторы?


Чтобы грузы в полете не испытывали острых приступов клаустрофобии и в процессе перевозки не создавали паники на борту ВС gigi.gif
А если серьезно - вопрос к производителю. В принципе, фюзеляж в данном случае производиться одинаковый, что для грузового, что для пассажирского (есть, к примеру аналогичный грузовой Боинг-737F, меньшего размера).


Наши маршрутчики пошли в обратном направлении: они из грузовых мерседесов, путем вырезки окон - делают пассажирские rulez.gif

Это сообщение отредактировал Бомжык - 11.10.2010 - 11:27

[^]
Дженибек
11.10.2010 - 11:41
0
Статус: Offline


Главный Шеф-повар ЯПа

Регистрация: 8.04.09
Сообщений: 3786
Познавательно получилось.Наверное когда каждый день так перед глазами не так интересно.Мне пондравилось.
Серега продолжения давай, как там «мытныця» дает добро!!!!

[^]
KeySee
11.10.2010 - 11:52
0
Статус: Offline


Ярила

Регистрация: 1.05.10
Сообщений: 1667
Интересно.. Всегда мечтал побывать внутри 747-го. Или хотя бы поближе посмотреть. Красивый самолет.

[^]
R2008
11.10.2010 - 12:40
0
Статус: Offline


Хохмач

Регистрация: 1.07.08
Сообщений: 683
Цитата
Выгрузка грузового Боинга-747F

о, а это почти я пару лет назад. Даже ящики один в один. Так же получал груз напрямую с самолёта на терминале FeedEx во Франкфурте и вёз в Венгрию на завод Ауди. Моторные блоки из Японии для ТТшек. Вот где начинаешь осознавать слово "глобализация".
Кстати, после этого проникся огромным уважением к FeedEx. Настолько всё чётко и организованно поставлено у этих ребят!

Это сообщение отредактировал R2008 - 11.10.2010 - 12:41

Выгрузка грузового  Боинга-747F

[^]
vaggonvolk
11.10.2010 - 13:43
0
Статус: Offline


Шутник

Регистрация: 3.09.10
Сообщений: 6
красиво

[^]
Bravo
11.10.2010 - 13:53
0
Статус: Offline


Ярила

Регистрация: 30.01.07
Сообщений: 1287
Цитата (Polett @ 11.10.2010 - 12:06)
Бомжык
А скажи, нахрена ему иллюминаторы?

Цитата (santyago)
странно , что используют такого рода самолёты . Есть ведь намного более удобные транспортники с удобным въездом .

Ну в данном случае это видимо просто переделанный пассажирский.
Поэтому у него и грузовой люк маленький.
На самом деле есть изначально построенные как грузовики-они без окон.У них и нос поднимается для погрузки.
Это видно и по маркировке на самом борте-написано просто Boeing 747-200, без F.
Это кстати младший брат в семье 747-ых.Он маленький.

Это сообщение отредактировал Bravo - 11.10.2010 - 14:15

[^]
fantik0
11.10.2010 - 13:56
0
Статус: Offline


Шутник

Регистрация: 12.05.09
Сообщений: 52
Когда в Польше был, в реале видел как на грузовой Боинг кидали (генераторы и матраци) кому это - хз. Ах да, рядом наш ил-76 стоял (такие мысли были, что 2 боинга туда поместятся biggrin.gif)

[^]
