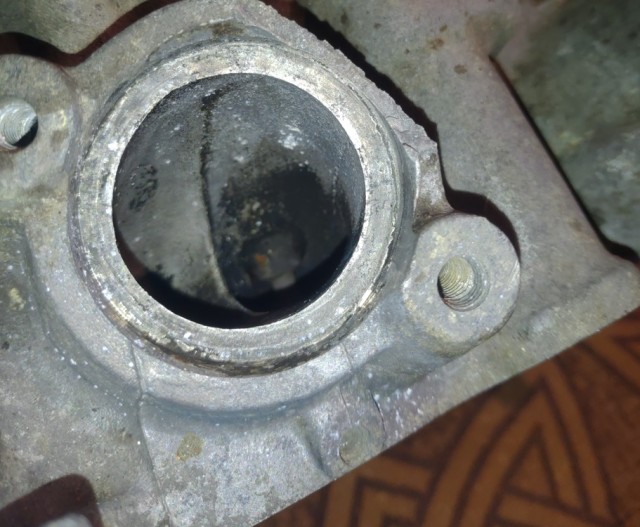

Хотя это был не болт, а шпилька, но не важно. Имеем ГБЦ от мотоцикла с обломком, который раньше держал выпускной коллектор. На месте вывернуть старым добрым экстрактором не получилось, греть не вариант - маслосъемным колпачкам и прокладкам настанет каюк. Подвариваться там не к чему, да и некому... Пришлось снимать голову... Это конечно процесс увлекательный, но не фоткала, да и ни к чему, к делу особенно не относится. А по делу имеем вот такую красоту:
Обломок просверлен насквозь сверлами двух диаметров, ступенькой. Разбирать до конца и греть, потом опять экстрактором с непонятным результатом муторно, "супердрель" - электроэррозия мало того что дорого, так не гарантировали сохранность резьбы, перерезать на М10 сказали, шикарно, так и высверлить дома можно... В общем механически удалять не вариант, вспомним химию!

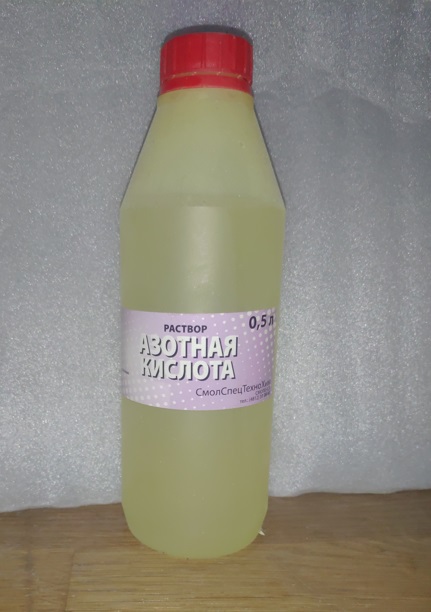

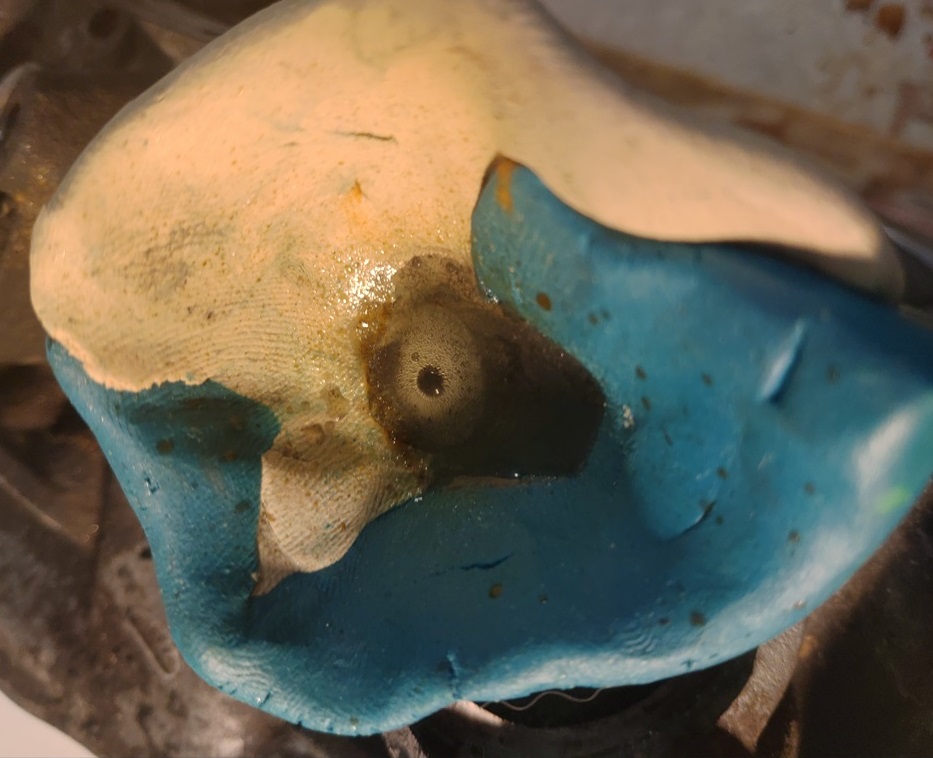

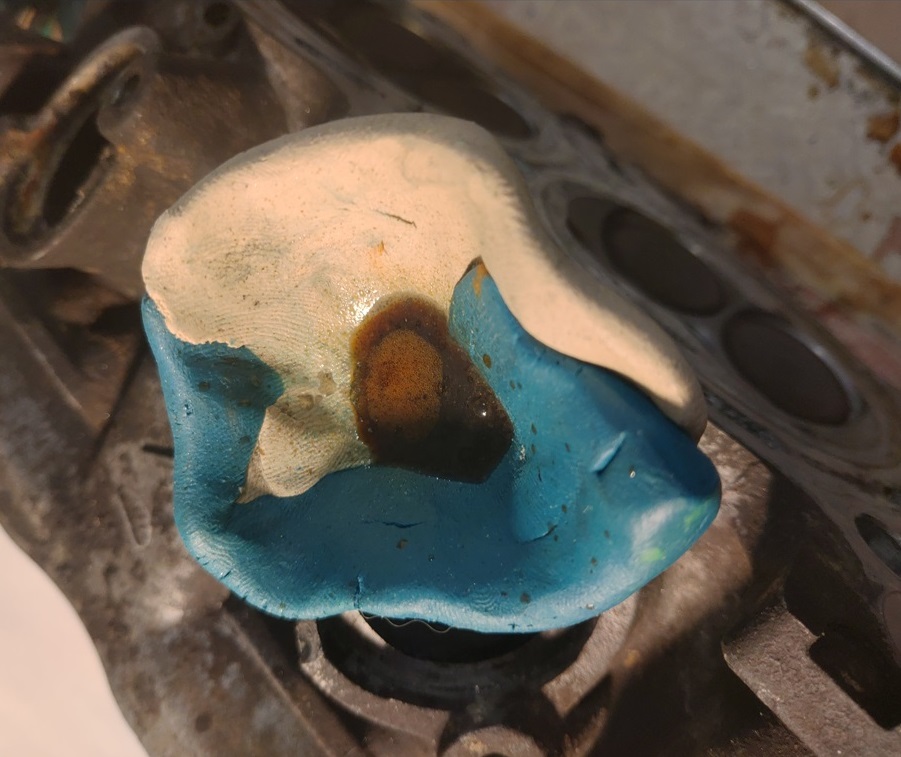

Азоточка... 40%, как водка, хе-хе. Кто не помнит химию, азотная кислота пассивирует алюминий, растворяя при этом сталь. Кстати концентрированная пассивирует и сталь, 40% азотка сталюгу не берет! Проверено и на обломке и на гайке. Разводила 2/1 с водой, из под крана )))) дистиллированной небыло, да и не надо... Облепляем деталь около обломка пластилином и наливаем немножко кислоты. Реакция пошла.

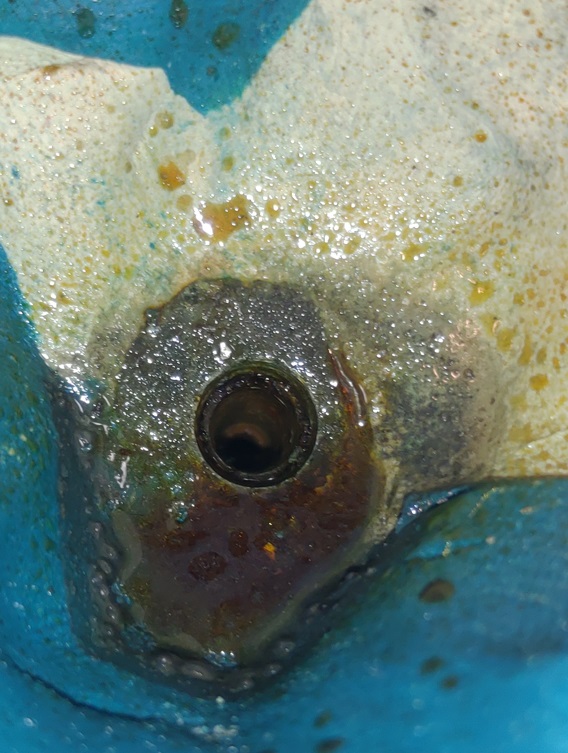

Мне писали про дикую вредность сего процесса, типа только на свежем воздухе или под вытяжкой, чего у меня нет, а на холоде процесс растянулся бы на уйму времени (травить на улице, положив ГБЦ в таз и доливая в него кипятка, как станет остывать, сообразила потом) так вот, ничего особого и небыло - легкий запах химии и более ничего. Все живы и здоровы, даже никакого ухудшения самочувствия, вентиляция - окно открытое. Метод рабочий. Без подогрева ГБЦ процесс занял часов 4...5. Если б грела - то намного быстрее. Все, можете пинать.
Митинский радиорынок. Можно и на озоне найти причем 70% даже. Но дикая концентрация не нужна, расход кислоты 40% грамм 50 на обломок М8 20мм с отверстием насквозь.

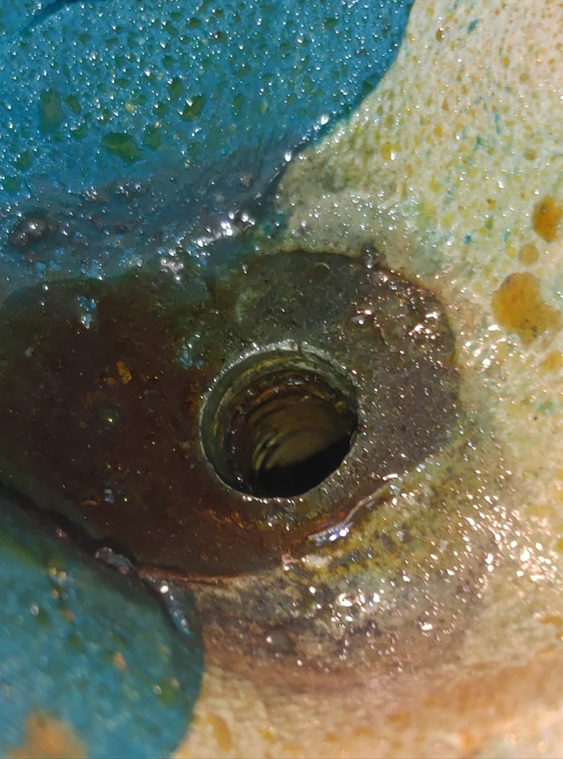

И на выходе воть: резьба цела, обломка больше нет. Далее был агрон, заварка скола, но это как говорится другая история...
то есть сварка, пусть даже аргоном это нормально, а подогреть точечно залом это пиздец колпачкам?
ну ты определись там уже.
алюминий не только проводник тепла хороший, он и рассеивает его будь здоров, так что вполне можно было попробовать угольным электродом прогреть как следует.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей)
Пришлось снимать голову... Это конечно процесс увлекательный, но не фоткала, да и ни к чему, к делу особенно не относится. А по делу имеем вот такую красоту:
yaplakal.com
