Ремзона "Сапсан", Фотовылазка в ремонтное депо

[ Версия для печати ]


Страницы: (6) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

DnBdancer	9.10.2010 - 18:58 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	176 Как ездят "Сапсаны", мы знаем. Ездят они быстро) Как выглядят внутри/снаружи, мы тоже знаем. Сегодня в меню немножко фотографий ремонтного депо, которое обслуживает Siemens. Будет 50 фото в HD-разрешении (1920х1080рх). Подборку прошу не ломать. З.Ы. прошу прощения за качество некоторых фотографий. 001. "Восьмёрка" (видно по номеру состава - "ЭВС 1-08") мирно стоит, ждёт чего-то. Правее ещё два пути. Это сообщение отредактировал DnBdancer - 9.10.2010 - 19:05
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

DnBdancer	9.10.2010 - 19:00 [ показать ]

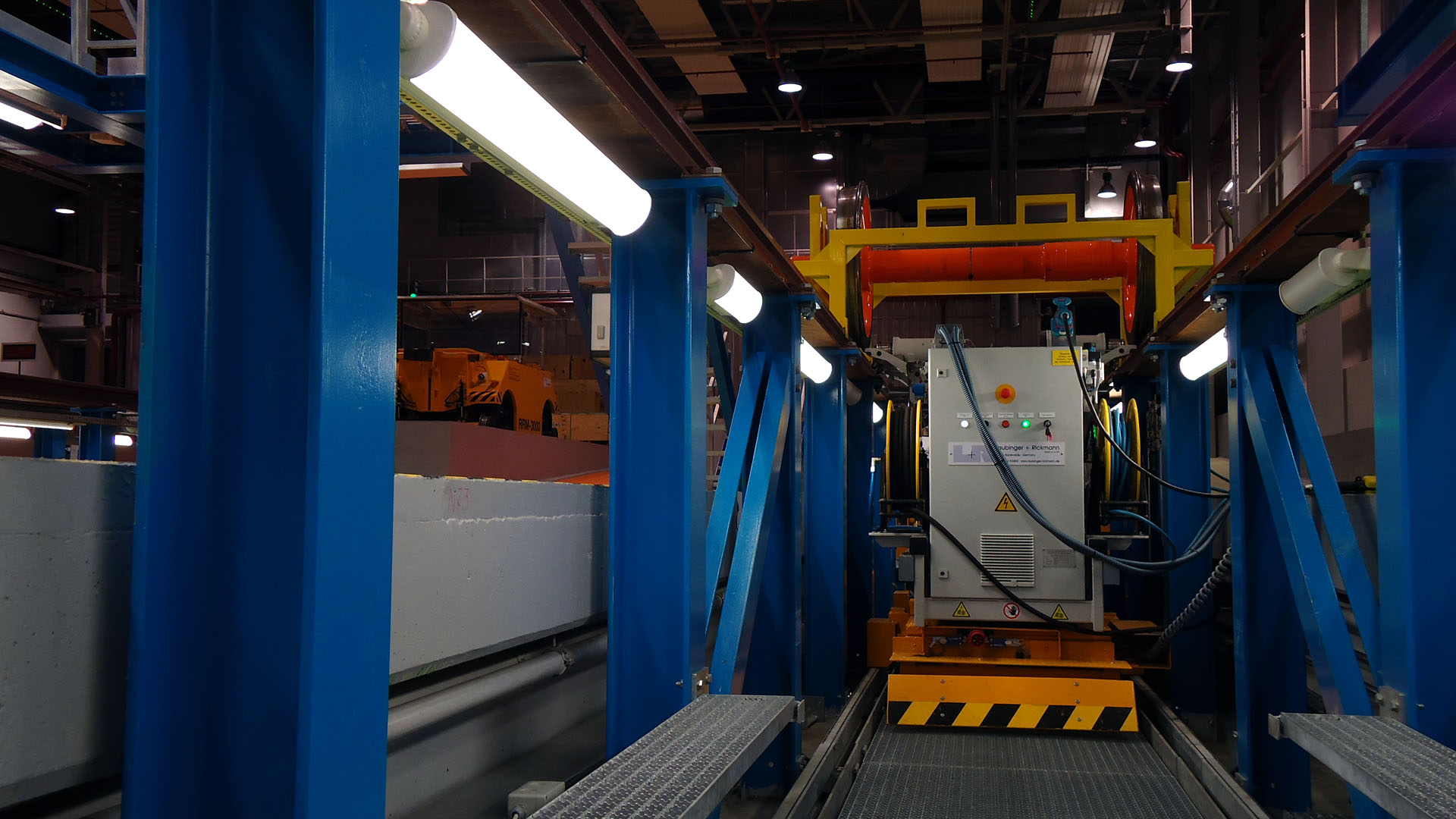

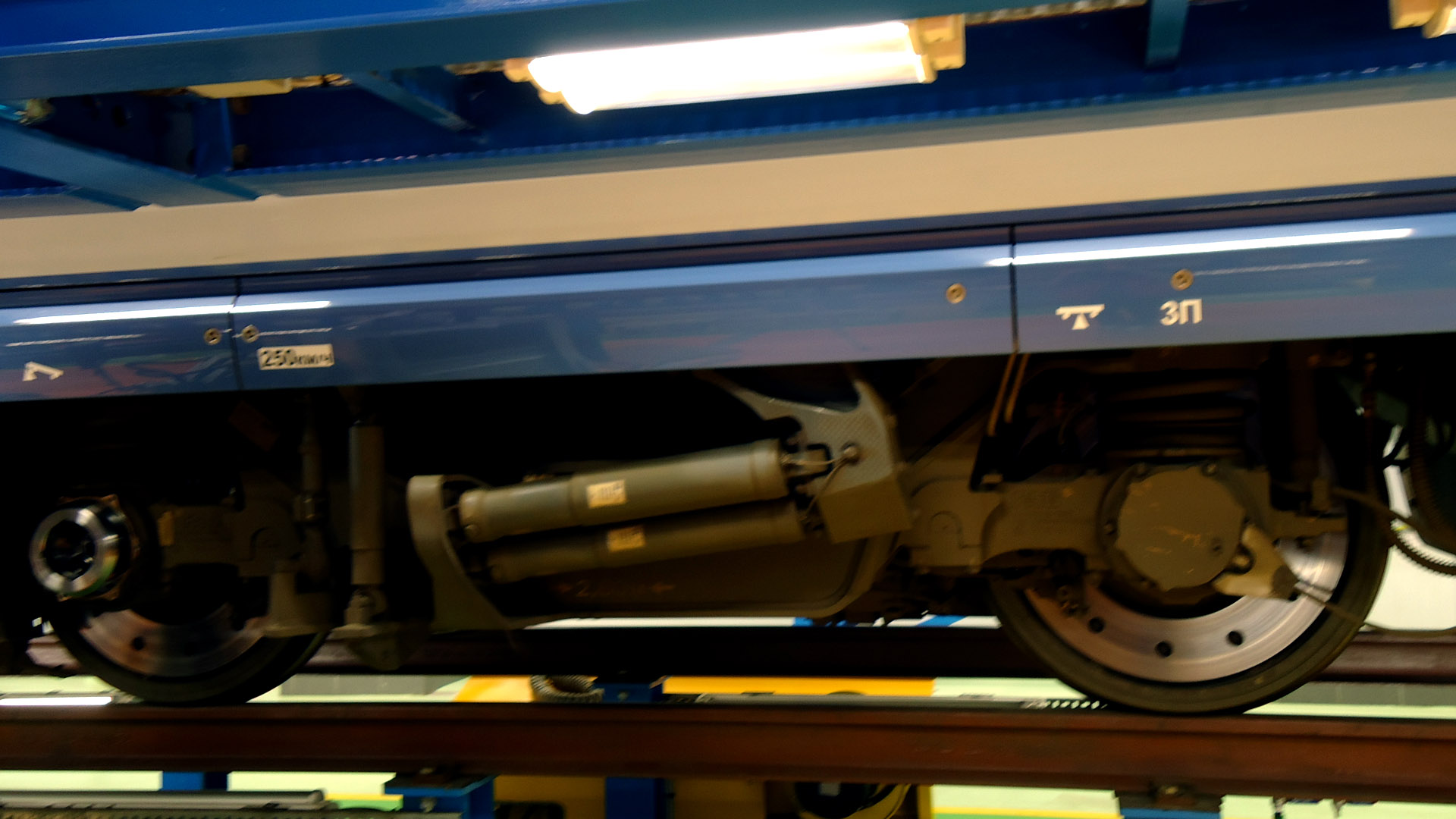

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	002. Состав, вид снизу, из т.н. канавы. Высота (глубина) - около 1,5 метров, точно не знаю.
	[^]

DnBdancer	9.10.2010 - 19:02 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	003. Дефектоскоп "Сапфир", прибор для ультразвукового контроля колёсных пар (именно колёса, сами оси контролируются отдельно). На фото - нижняя половина, которая ездит по канаве под составом. Стоимость сего чуда - семизначная цифра, выражаемая в долларах США.
	[^]

DnBdancer	9.10.2010 - 19:02 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	004. Немцы так хорошо знают русский язык
	[^]

DnBdancer	9.10.2010 - 19:04 [ показать ]

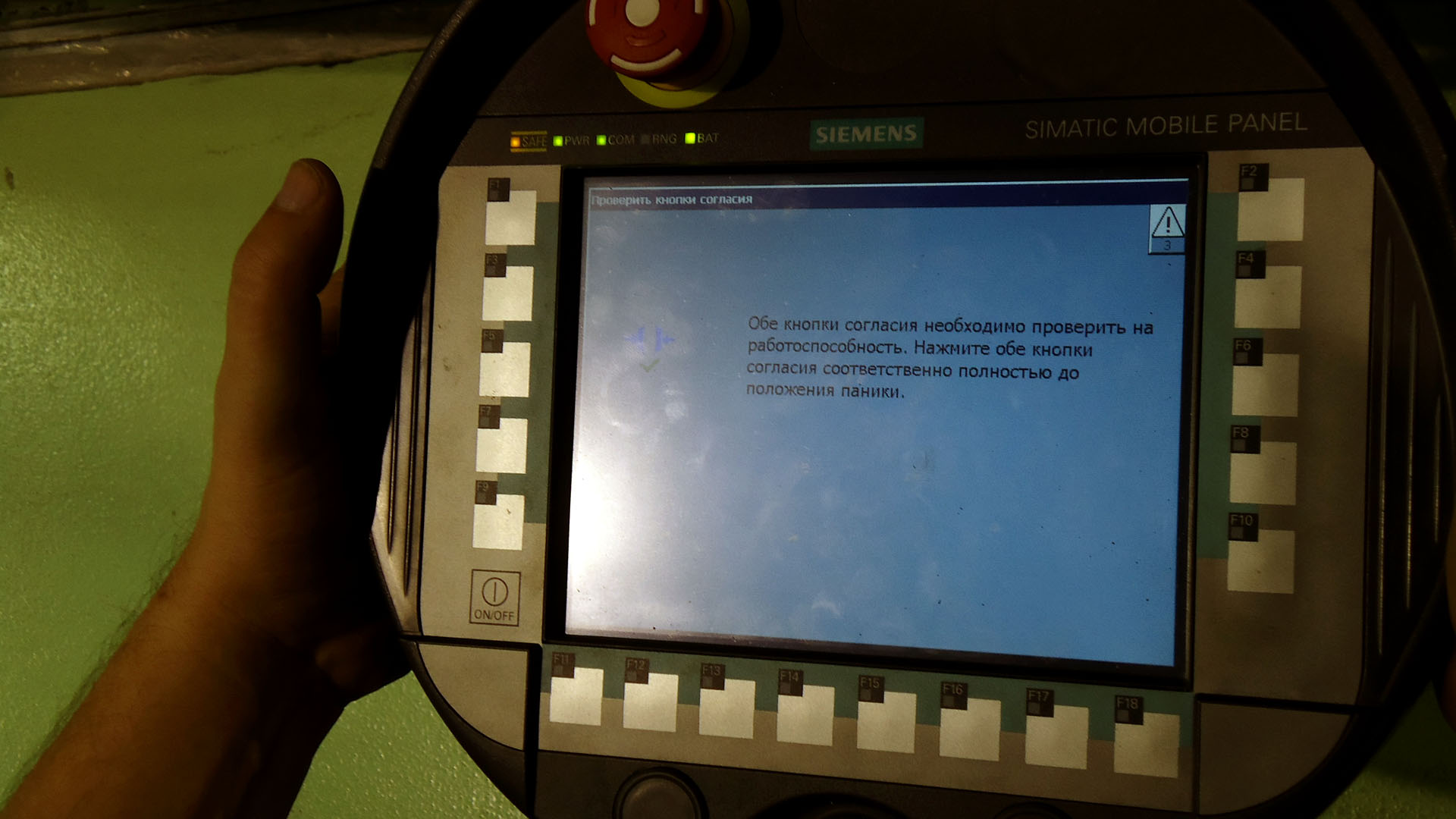

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	005. ДУ для "Сапфира". ОСь - какая-то версия Windows для сенсорных девайсов. Без подзарядки работает около часа, радиус действия - 50 м, связь с аппаратом - через Wi-Fi.
	[^]

DnBdancer	9.10.2010 - 19:04 [ показать ]

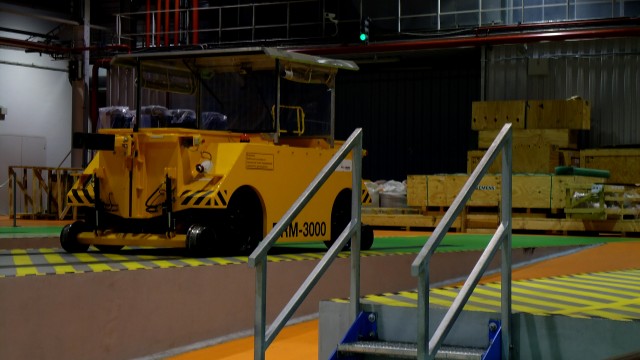

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	006. Такой вот зверь толкает "Сапсаны" по депо.
	[^]

DnBdancer	9.10.2010 - 19:07 [ показать ]

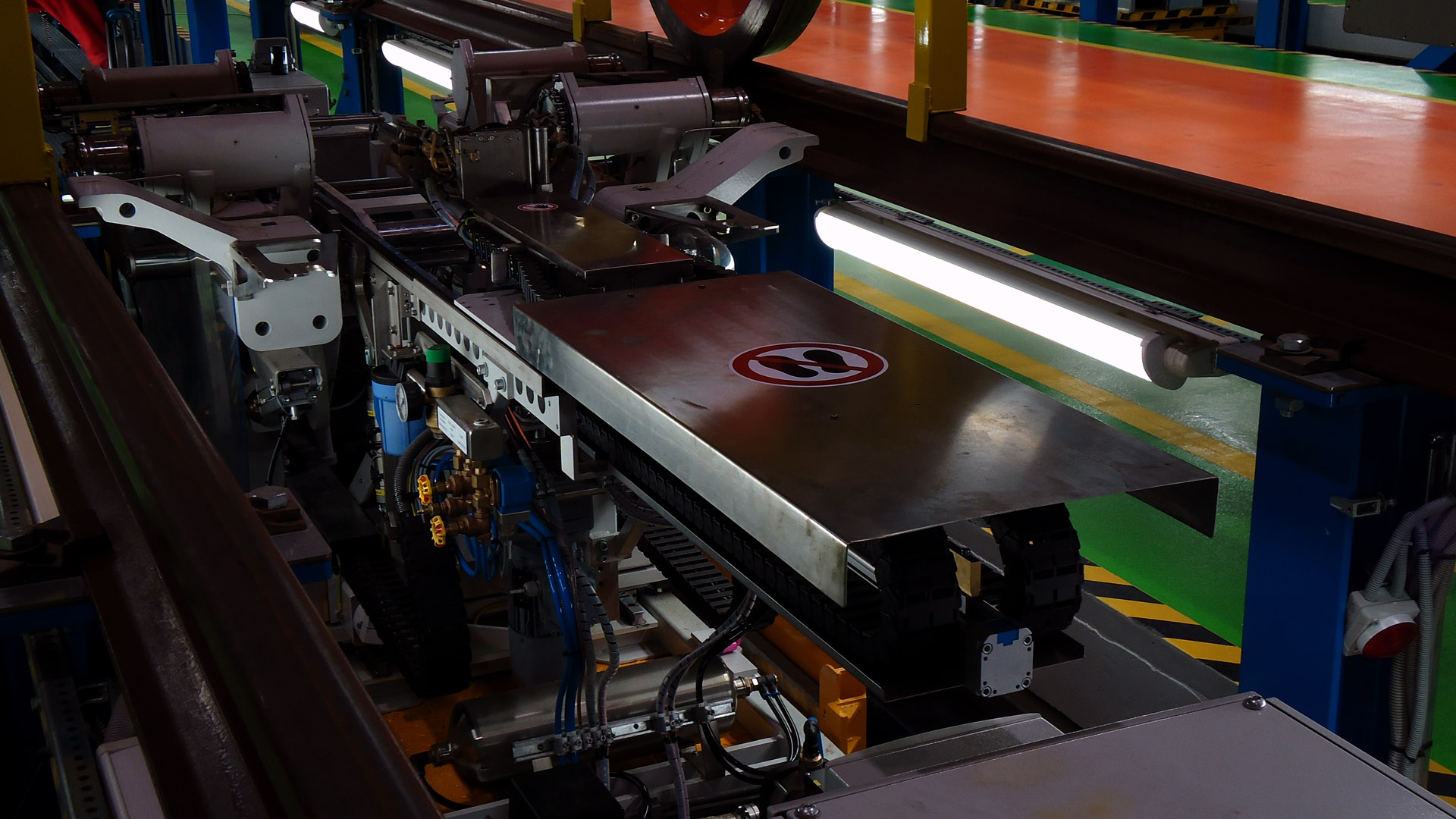

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	007. "Сапфир", вид сверху. Знак гласит, что "сюда наступать нельзя". Слева вверху видны ролики и механизмы, поднимающие тележку (две оси, четыре колеса) над рельсами на высоту 15-20 см. Ролики вращают колёсную пару, позволяя контролировать всю поверхность колеса.
	[^]

DnBdancer	9.10.2010 - 19:11 [ показать ]

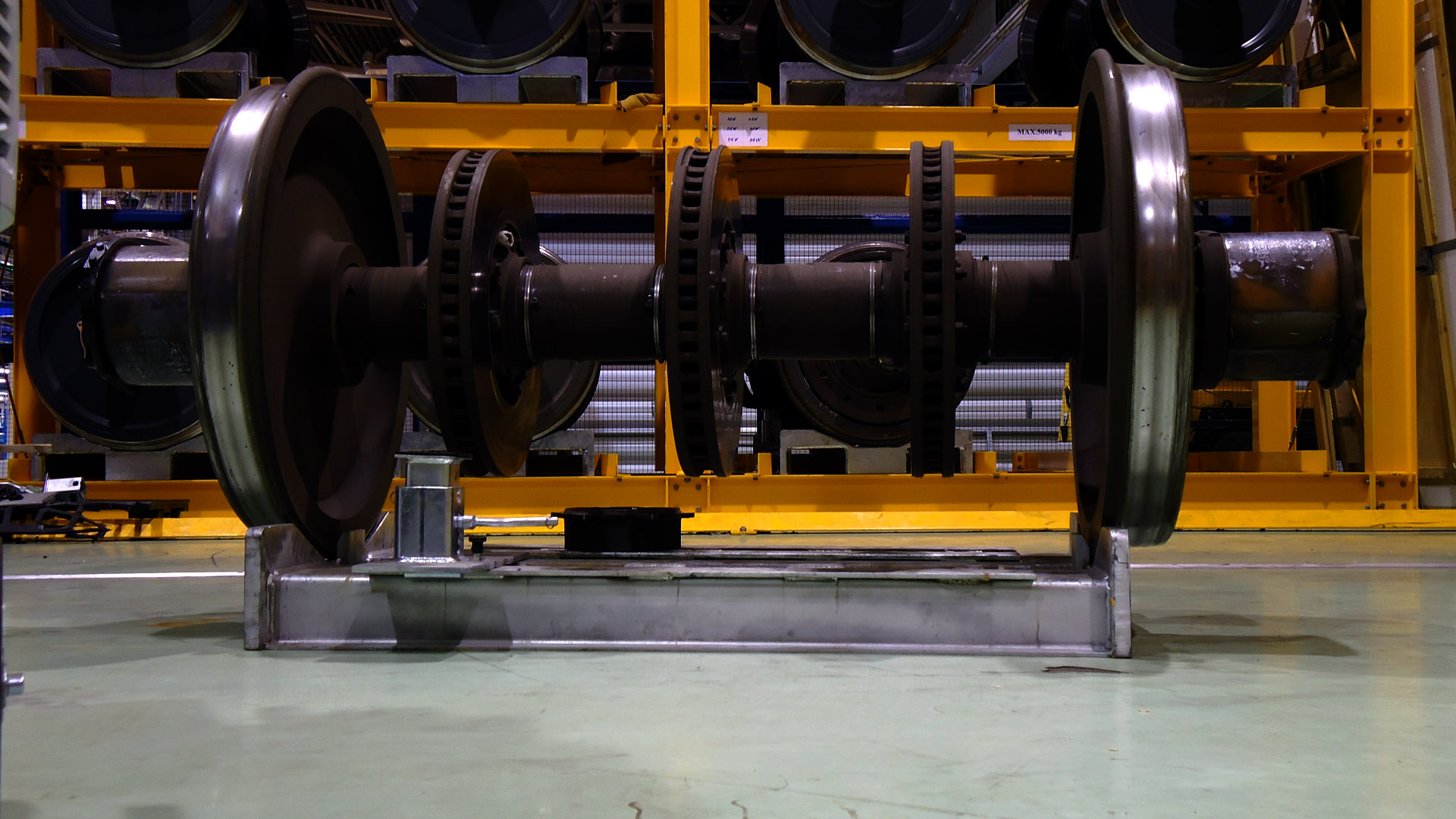

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	008. Тестовая колёсная пара. Жёлтая конструкция не даёт оси соскользнуть с роликов и грохнуться вниз, разбив дорогостоящий аппарат... Контроль тестовой оси делается перед контролем осей поезда и после контроля. На тестовую ось заранее нанесены дефекты, позволяющие "калибровать" аппарат. Если результаты тестирования этой оси до и после контроля поезда не совпадают, то вся работа идёт коту под хвост, приходится контролировать заново (не менее 20 минут на одну колёсную пару).
	[^]

DnBdancer	9.10.2010 - 19:13 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	009. Так выглядит готовая к контролю ось. К слову сказать, у "Сапсана" оси полые, пустые внутри, в то время как у обычных поездов они сплошные. Сами оси контролируются другим аппаратом, который будет дальше. На ось надет специальный адаптер, обеспечивающий герметичность и неподвижность дефектоскопа. Это сообщение отредактировал DnBdancer - 9.10.2010 - 20:05
	[^]

DnBdancer	9.10.2010 - 19:14 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	010. Тележка, общий вид. Слева - готовая к контролю ось, справа - запечатанная, собранная и нетронутая.
	[^]

DnBdancer	9.10.2010 - 19:15 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	011. 4-й вагон, 66 мест
	[^]

DnBdancer	9.10.2010 - 19:17 [ показать ]

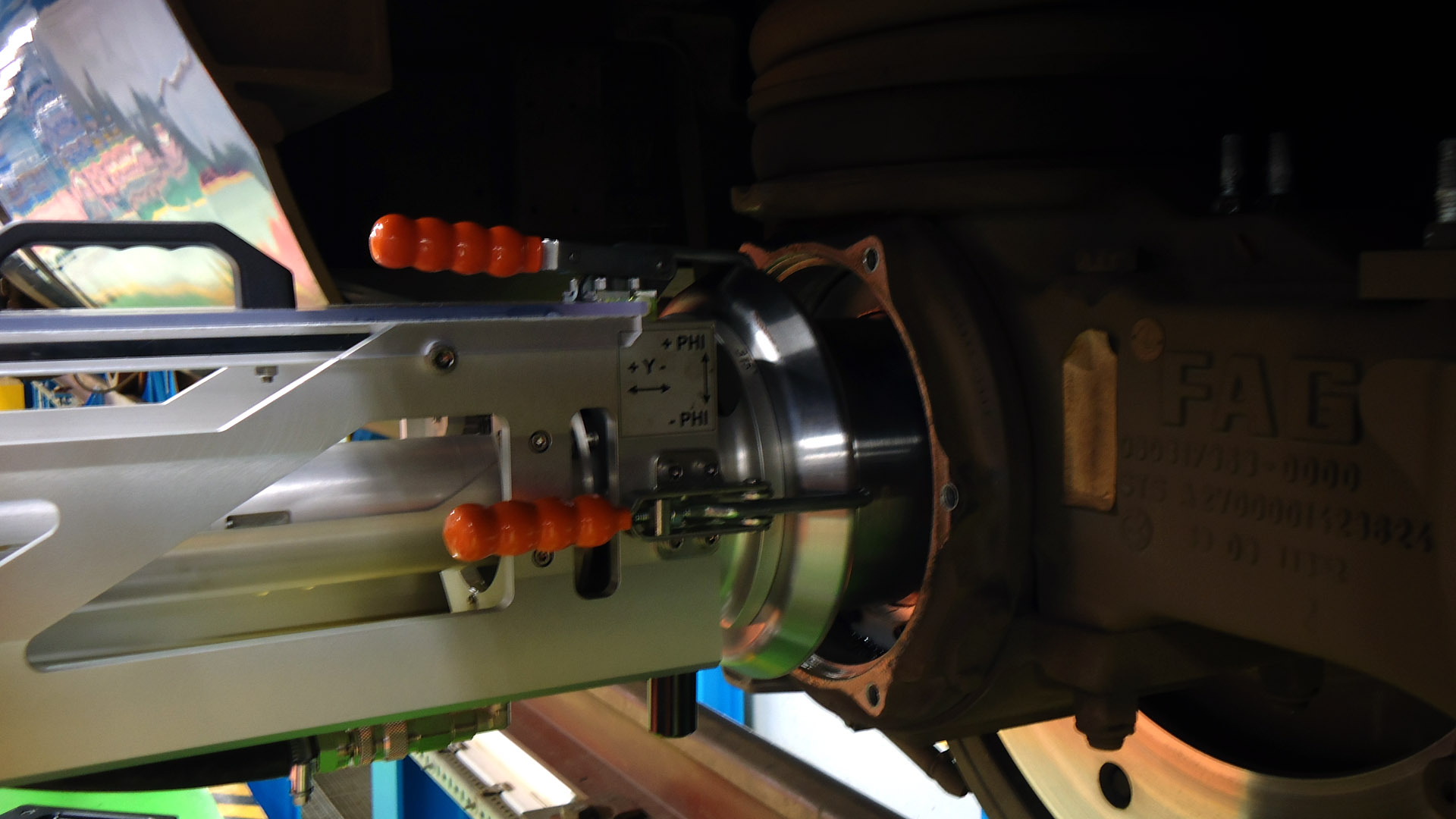

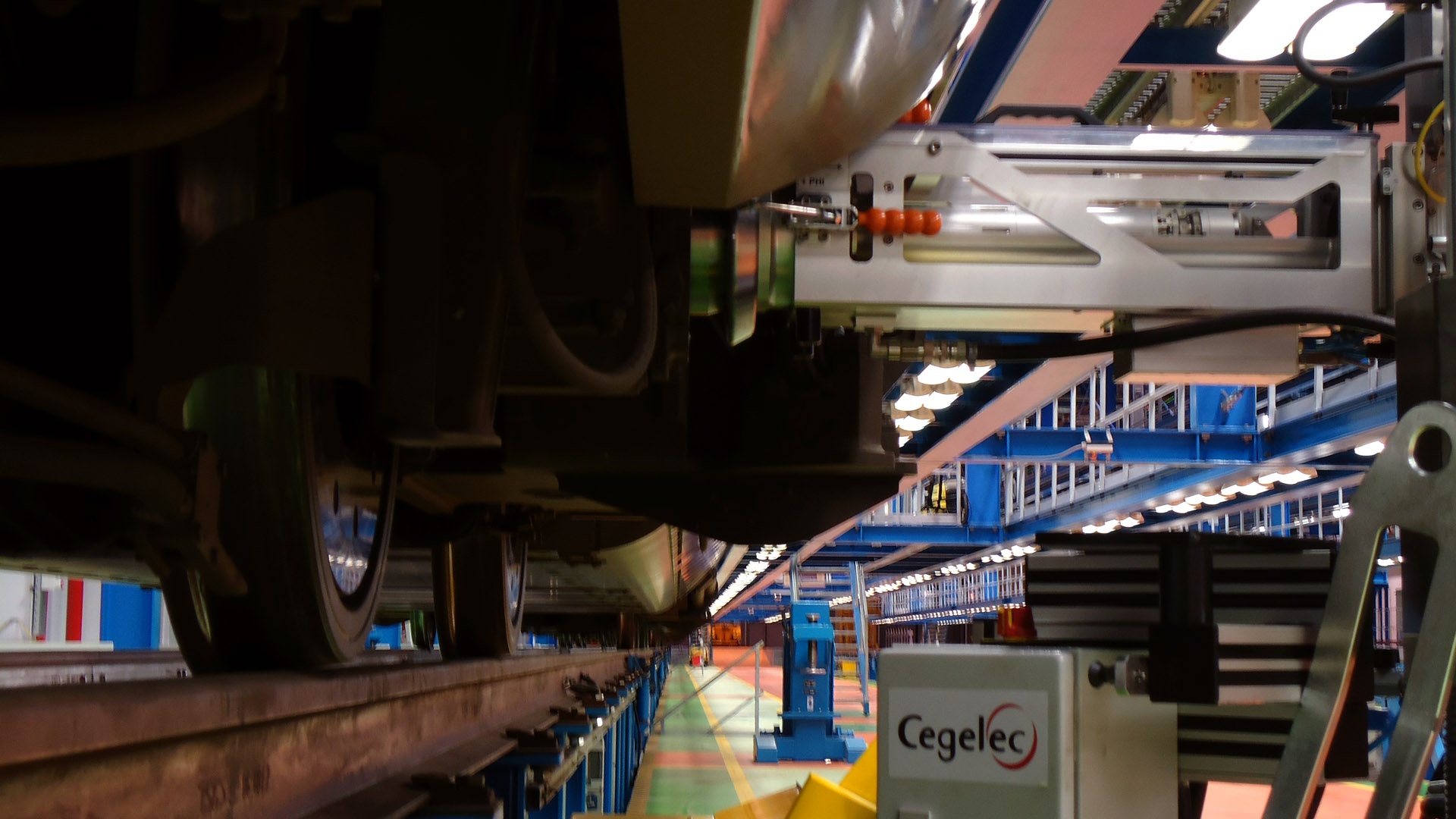

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	012. "Шаттл", второй из двух ультразвуковых дефектоскопов в депо. Датчики подключены и введены внутрь оси, всё готово к контролю.
	[^]

DnBdancer	9.10.2010 - 19:18 [ показать ]

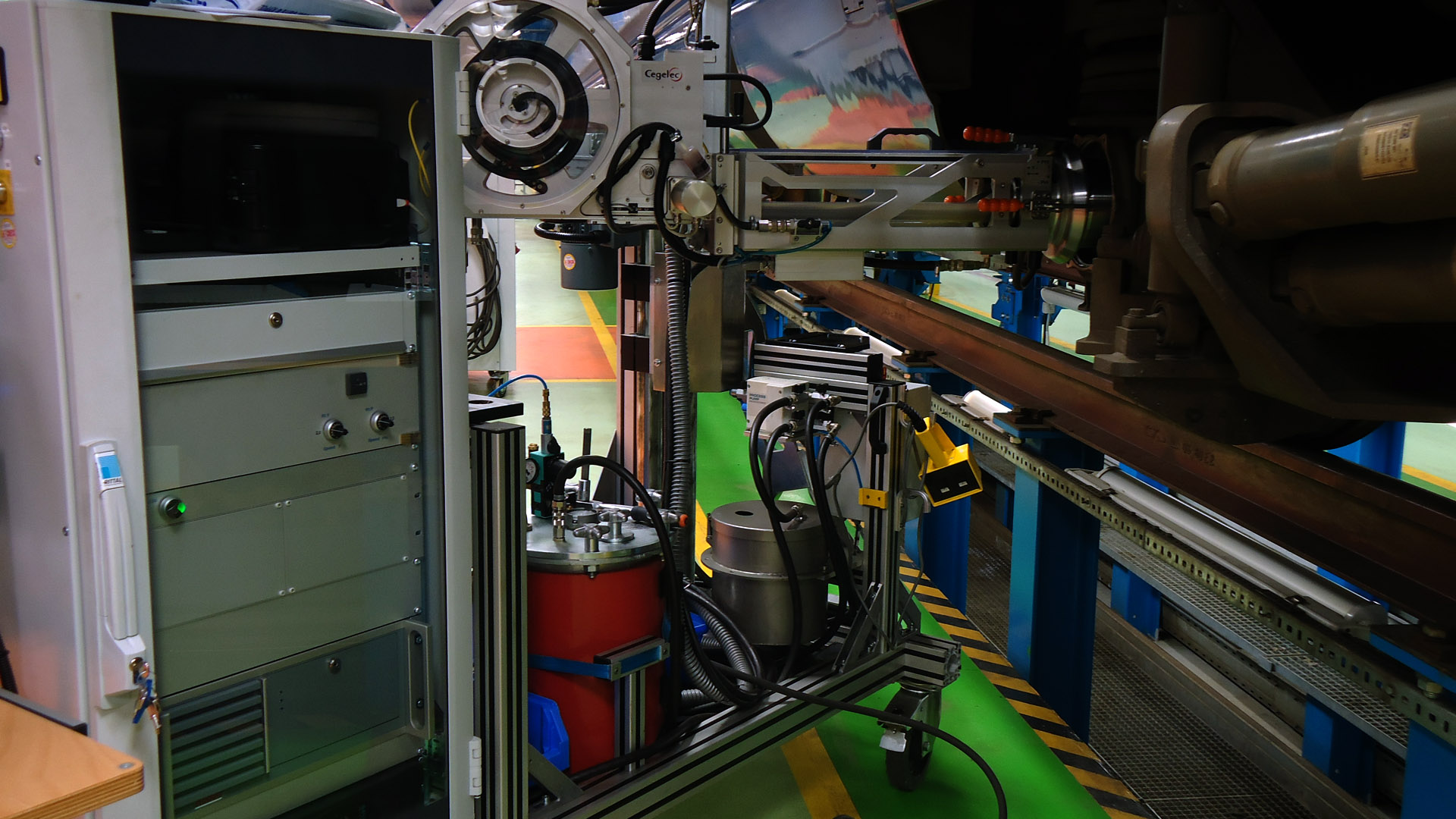

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	013. То же самое, более общий вид. Виден барабан с датчиками.
	[^]

DnBdancer	9.10.2010 - 19:18 [ показать ]

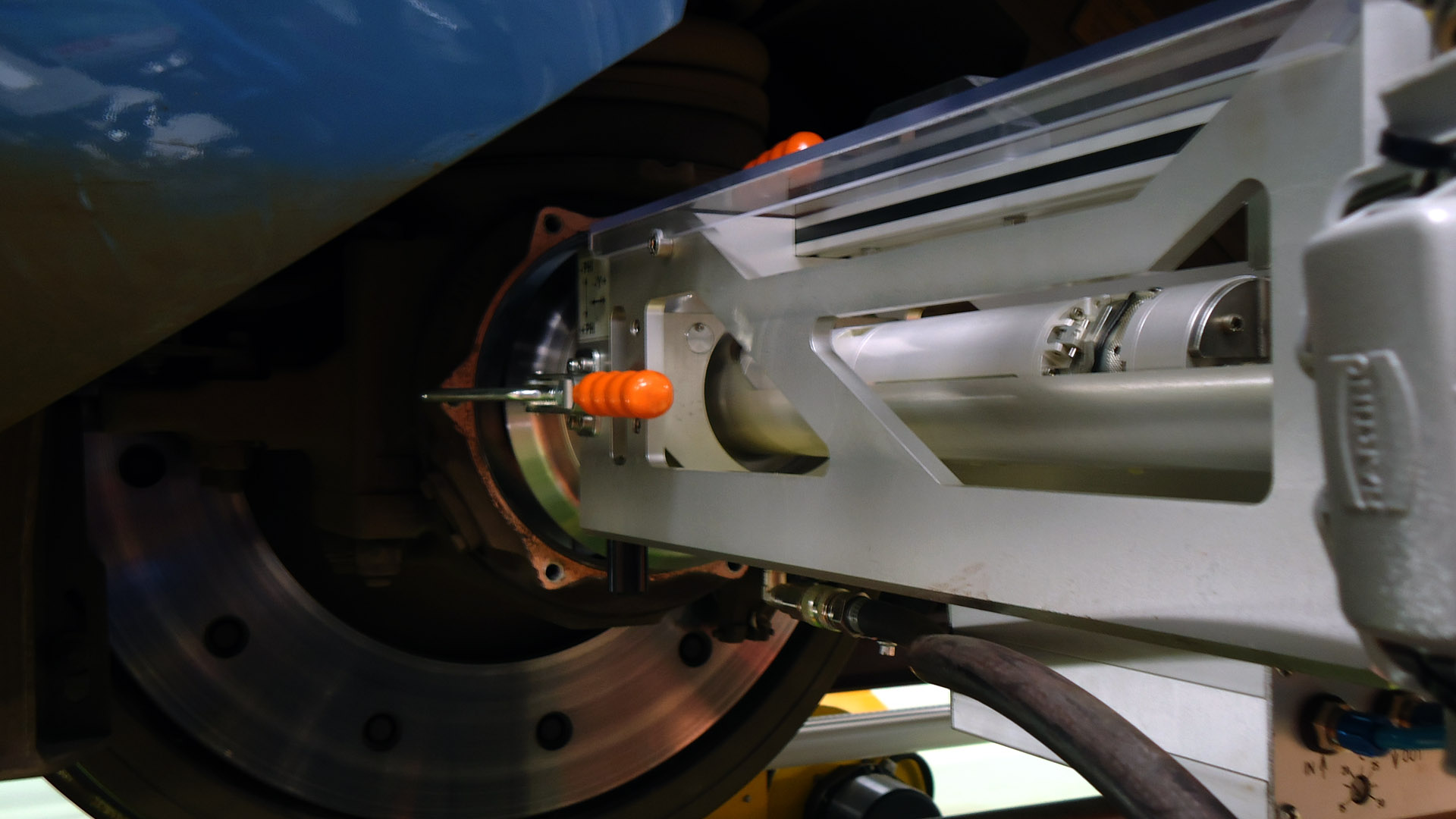

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	014. Чуть ближе.
	[^]

DnBdancer	9.10.2010 - 19:19 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	015. Ещё ближе, с другой стороны.
	[^]

DnBdancer	9.10.2010 - 19:19 [ показать ]

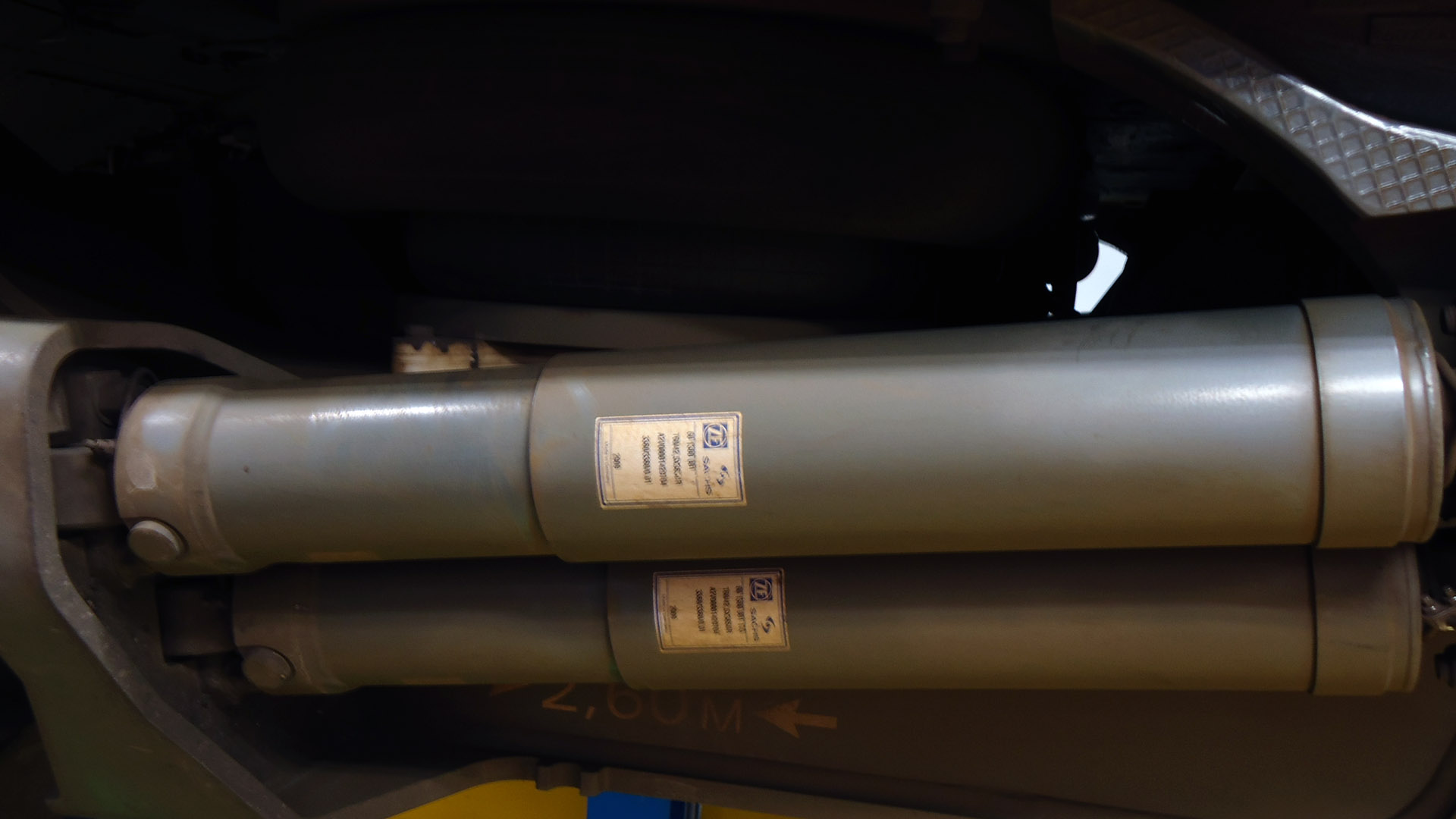

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	016. Подвеска... Большие-большие амортизаторы
	[^]

DnBdancer	9.10.2010 - 19:20 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	017. Датчики. Храбро, но медленно ползут внутрь, омываемые маслом.
	[^]

DnBdancer	9.10.2010 - 19:21 [ показать ]

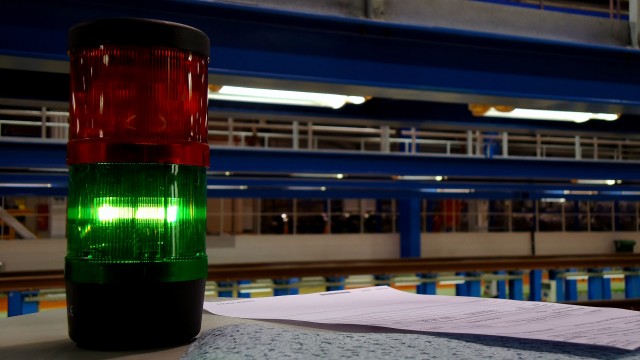

Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	018. Такая вот мигалка есть на корпусе "Шаттла".
	[^]

DnBdancer	9.10.2010 - 19:22 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	019. "Шаттл", общий вид. Жёлтая фигня - пульт управления гидравлическими приводами, которые перемещают вверх-вниз "штекер" дефектоскопа. Влево-вправо он вращается свободно.
	[^]

DnBdancer	9.10.2010 - 19:23 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	020. Тележка с немоторными осями. Видны тормозные диски. И да, на моторных осях они снаружи.
	[^]

DnBdancer	9.10.2010 - 19:24 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	021. Моторная ось, вышеописанные тормозные диски и вправду снаружи.
	[^]

DnBdancer	9.10.2010 - 19:25 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	022. Управление "Шаттла", ОСь - Windows XP.
	[^]

DnBdancer	9.10.2010 - 19:27 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	023. Склад, стеллажи с новыми колёсными парами.
	[^]

DnBdancer	9.10.2010 - 19:29 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	024. Дефектная (повреждённая) ось. Никто не знает, что делать с повреждёнными осями, ибо ремонту они не поддаются, только в переплавку. Повреждённые оси снимают и оставляют на специальном складе, а что делать с ними дальше - не знает никто, в том числе и Siemens. А вы говорите - Россия, Россия... Подобный бардак присутствует везде
	[^]

DnBdancer	9.10.2010 - 19:30 [ показать ]
Статус: Offline Юморист Регистрация: 11.01.10 Сообщений: 430	025. Тестовые оси. Их назначение описано выше.
	[^]
