Многообразие штыков, их форм и размеров поражает воображение: штыки-ножи, штыки-палаши, штыки-тесаки, штыки-кинжалы. Прямые, изогнутые, ятаганного типа; игольчатые, трёхгранные, четырёхгранные, с плоским лезвием; съёмные и неотъёмные, длинные - больше метра длинной, короткие, с длинною менее 15 см.
Штык с пилой на обухе - выглядят экзотично, но... по сравнению с перечисленными ниже, экзотика штыков с пилой на обухе покажется не такой уж и впечатляющей!

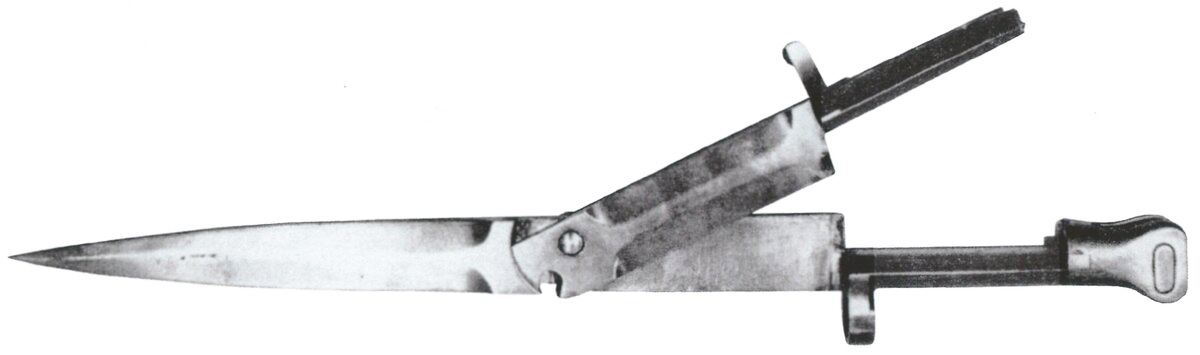

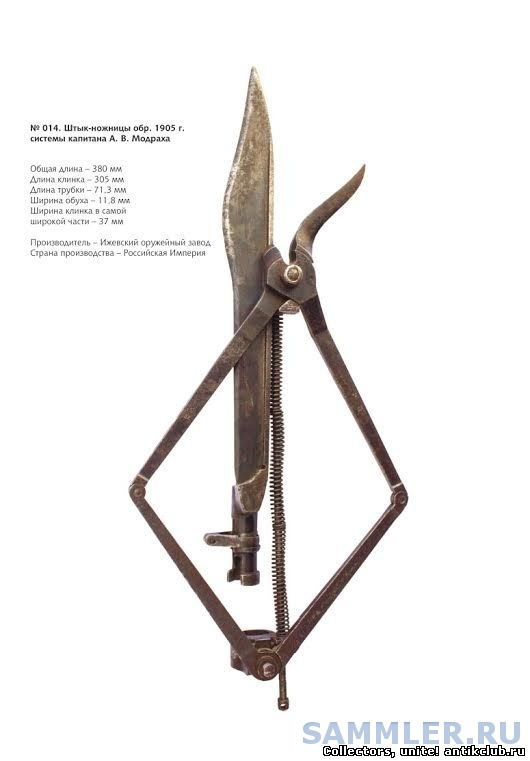

Во второй половине клинка имеет двулезвийное полотно, в центре клинка на шарнире имеется закреплённая пластина, являющаяся частью штыка, и специальный вырез, в которой зажималась проволока и перекусывалась с помощью этой подвижной пластины.
Общая длина штыка-ножниц 425 мм, длина клинка 305 мм, ширина клинка 28 мм

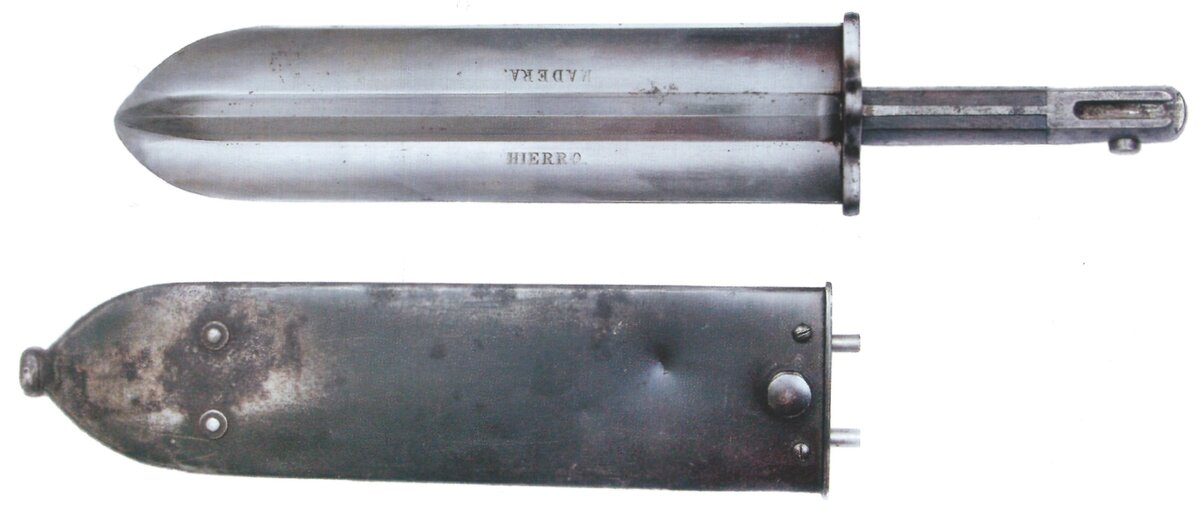

Двулезвийный клинок с долом на выгнутой плоскости. Рукоять с деревянными щёчками. Крепление к стволу с помощью пружинной защёлки в стальной головке рукояти и кольца на крестовине со стороны вогнутой плоскости клинка. Общая длина штыка-лопаты 390 мм, длина клинка 270 мм, ширина клинка 64 мм.
Штык-лопата, также как и винтовка к которой он был разработан (винтовка системы Мондрагона), производился в Швейцарии по заказу Министерства обороны Мексики.
Четырёхгранный клинок, рукоять алюминиевая. В рукоять вмонтирован откидной клинок длиной 95 мм, который фиксируется с помощью пружинной защёлки. В загнутом конце крестовины на шарнире расположен маленький клювовидный клинок для открывания консервных банок.
Общая длина штыка-мультитула 533 мм, длина клинка 408 мм, ширина клинка 15 мм

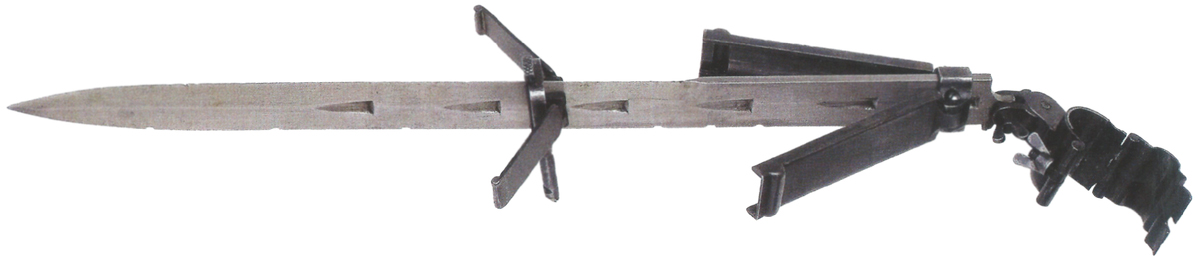

Крутая фантазия советских оружейников. В средней продольной линии клинка расположены 6 треугольных углублений, на обухе - 7 вырезов. На крестовине с двумя откидными пластинами пружинная защёлка, фиксирующая крестовину в вырезах вдоль клинка. Две большие откидные пластины, также способные передвигаться вдоль клинка, соединены втулкой и образуют рукоять. Крепление штыка к винтовке осуществляется с помощью втулки сложнйо конструкции, закреплённой на хвостовике. Для стрельбы из положения "лёжа" штык откидывается вниз и превращается в регулируемые по высоте сошки.
Общая длина штыка-сошек 455 мм, длина клинка 310 мм, ширина клинка 26 мм

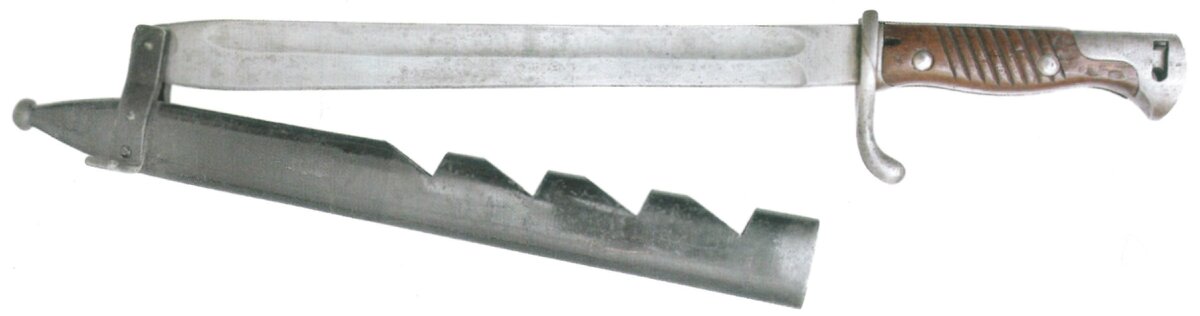

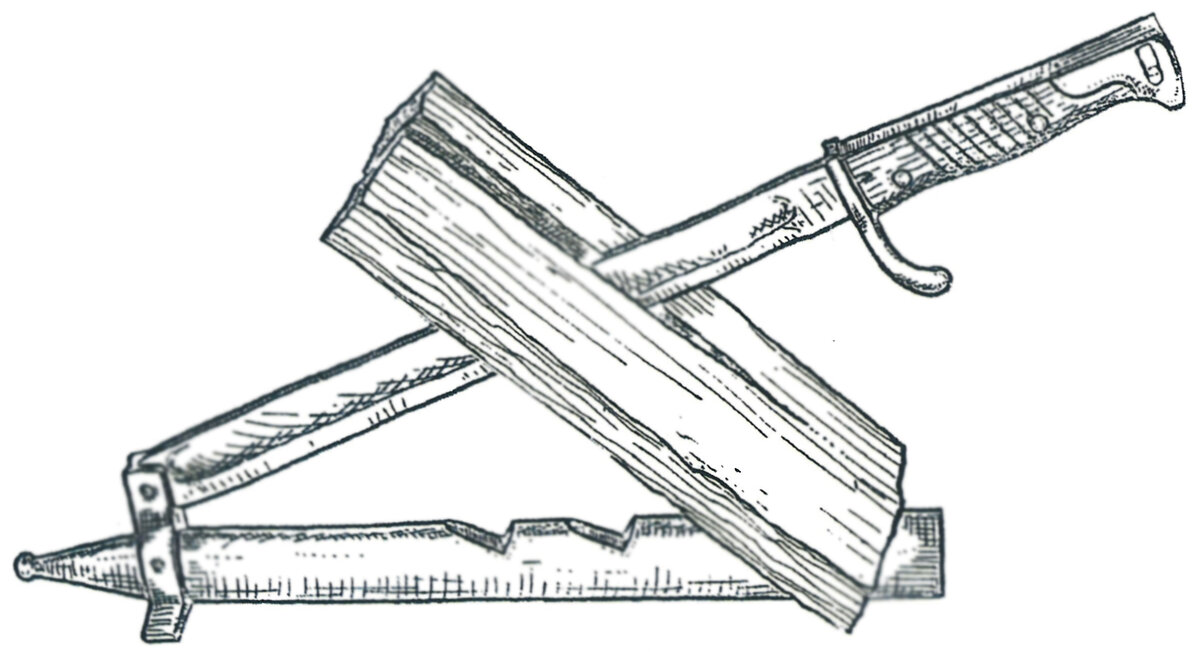

Правда его использование уже в военных целях было невозможным, но тем не менее, после окончания Первой мировой войны, значительное количество штыков-бучеров, так называемых "мясников", было переделано под вот такие дровоколы.
Острие клинка было срезано, у его окончания просверлено круглое отверстие, из головки рукояти удалена пружинная защёлка, с ножнах сделаны 4 выреза. Штык неотъёмно крепится к ножнам с помощью пластины на шарнире.
Крутая фантазия советских оружейников. В средней продольной линии клинка расположены 6 треугольных углублений, на обухе - 7 вырезов. На крестовине с двумя откидными пластинами пружинная защёлка, фиксирующая крестовину в вырезах вдоль клинка. Две большие откидные пластины, также способные передвигаться вдоль клинка, соединены втулкой и образуют рукоять. Крепление штыка к винтовке осуществляется с помощью втулки сложнйо конструкции, закреплённой на хвостовике. Для стрельбы из положения "лёжа" штык откидывается вниз и превращается в регулируемые по высоте сошки.
Общая длина штыка-сошек 455 мм, длина клинка 310 мм, ширина клинка 26 мм
Я сильно извиняюсь, а к какому оружию это приспосабивалось? ТС, вы бы хотя бы писали что к чему, а то накидали...
А где штык Seitengewehr 42? Или его потомок штык-нож образца 1958 года из Судана для автоматической винтовки AR-10? Вот это действительно штык-ножи с мультитулом.
Крутая фантазия советских оружейников. В средней продольной линии клинка расположены 6 треугольных углублений, на обухе - 7 вырезов. На крестовине с двумя откидными пластинами пружинная защёлка, фиксирующая крестовину в вырезах вдоль клинка. Две большие откидные пластины, также способные передвигаться вдоль клинка, соединены втулкой и образуют рукоять. Крепление штыка к винтовке осуществляется с помощью втулки сложнйо конструкции, закреплённой на хвостовике. Для стрельбы из положения "лёжа" штык откидывается вниз и превращается в регулируемые по высоте сошки.
Общая длина штыка-сошек 455 мм, длина клинка 310 мм, ширина клинка 26 мм
Я сильно извиняюсь, а к какому оружию это приспосабивалось? ТС, вы бы хотя бы писали что к чему, а то накидали...
всё, что известно, это "к экспериментальной автоматической винтовке 1930х годов" (Кулинский, Воронов, "Штыки мира")
Острие клинка было срезано, у его окончания просверлено круглое отверстие, из головки рукояти удалена пружинная защёлка, с ножнах сделаны 4 выреза. Штык неотъёмно крепится к ножнам с помощью пластины на шарнире.
..чёт не пойму ...если штык неотъёмно крепится к ножнам, то колоть этой скрепкой как? ...это же всё таки штык, его основная функция колоть! Это сообщение отредактировал civitator - 12 фев 2025 в 10:56
А где штык Seitengewehr 42? Или его потомок штык-нож образца 1958 года из Судана для автоматической винтовки AR-10? Вот это действительно штык-ножи с мультитулом.
Вот такой конструкции Кстати, кто-то про штопор спрашивал, там он есть...
Это сообщение отредактировал Руссоблико - 12 фев 2025 в 11:03
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей)
...если штык неотъёмно крепится к ножнам, то колоть этой скрепкой как? ...это же всё таки штык, его основная функция колоть!
