Зачем в СССР всегда прикладывали электрическую схему к бытовой радиоаппаратуре, и почему сейчас такого не встретишь

Многие помнят или слышали о таком факте: раньше к бытовой электронной аппаратуре (телевизоры, приёмники, стерео) обязательно прикладывали подробную электрическую схему в руководство по эксплуатации. Причем подобная практика была не только в СССР, но и характерна для японской (и других стран) аппаратуры 70-80-х годов прошлого века. Зачем это делалось? В современных руководствах по эксплуатации такого подхода уже не встретить… Неужели все пользователи радиоаппаратуры 50 лет назад могли с легкостью отремонтировать любую свою технику? Наверное, нет — для этого нужны специализированные знания, опыт такой работы и инструменты. Тогда для чего? — Давайте разбираться.

5 фото и текст via

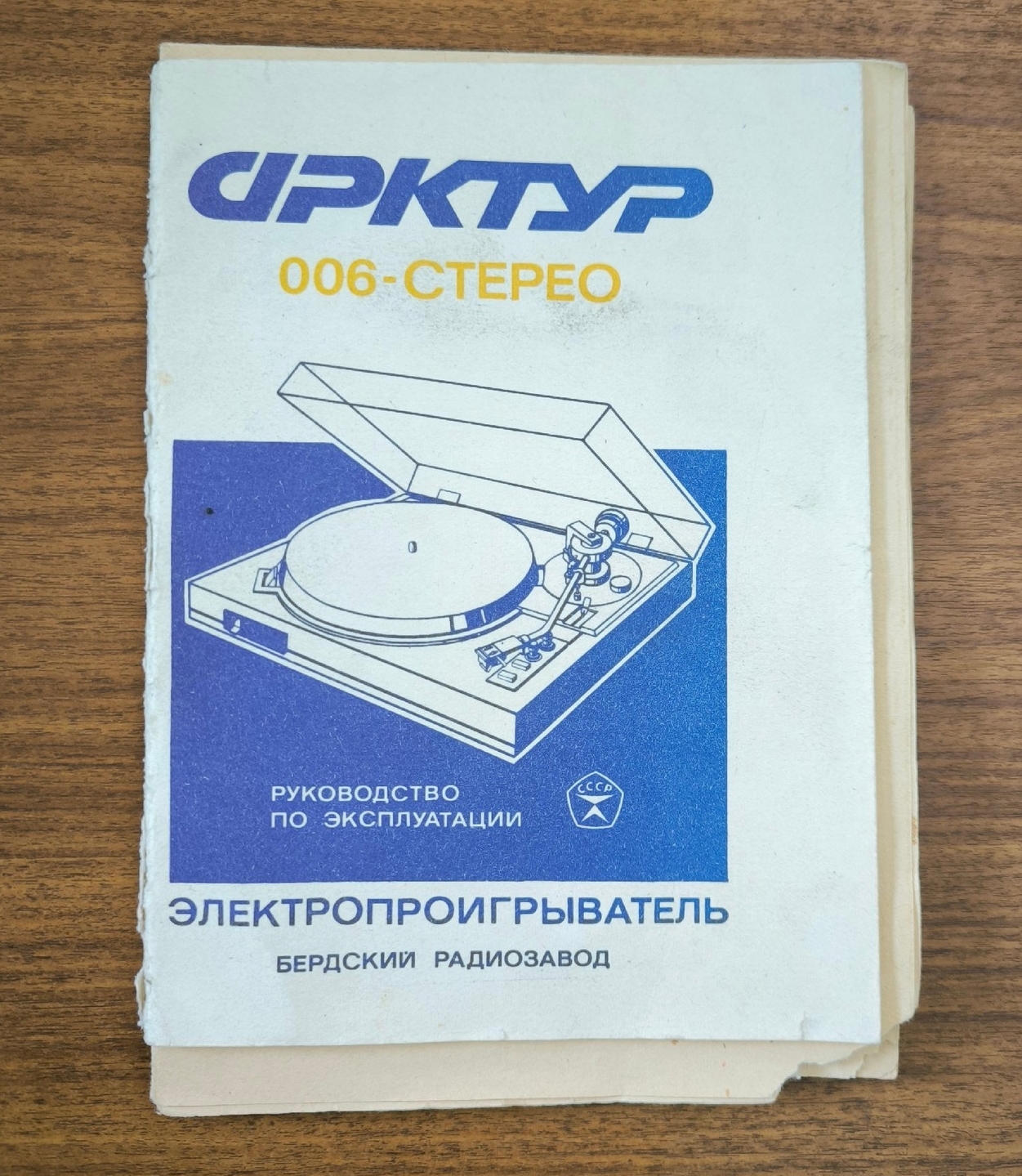

Начнем с того, что документация, которую производитель техники поставляет с аппаратурой важный элемент для дальнейшей эксплуатации. И все типы документации определены в стандартах страны, нормируется не только форма оформления, но и содержание паспорта или руководства по эксплуатации на любую технику. В СССР и в РФ имеется специальный документ: ГОСТ 2.105-79 — это ЕСКД (Единая система конструкторской документации), там изложены общие требования к текстовым документам. И если копнуть глубже (например, советский ГОСТ 26119-84) до поставляемые документы к радиоаппаратуре были нормированы, и электрическая схема должна была входить в паспорт или руководство по эксплуатации.

Но для чего же ее прикладывали? — Тут есть несколько вероятных причин:

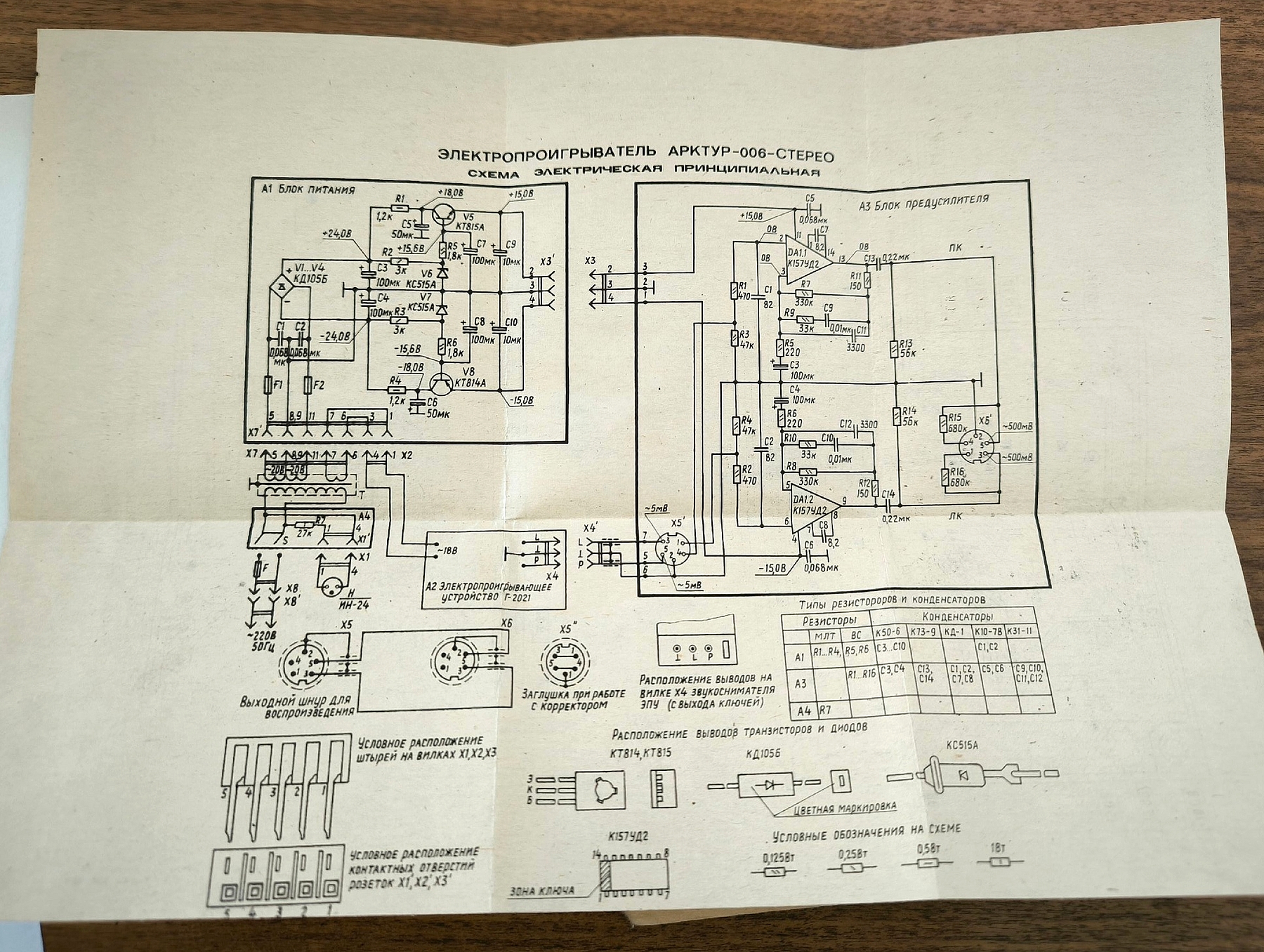

1. Предоставление доступа к электрическим схемам позволяло людям самостоятельно ремонтировать и модернизировать бытовую электротехнику. Задел для этого имелся, по стране было множество радио кружков, где школьникам давали базовые знания и опыт в радиотехнике. Это способствовало развитию мастерства и умений населения в области электроники. Но стоит отметить, к радиотовару шла только принципиальная электрическая схема, а не полное руководство по ремонту (их поставляли уже в мастерские по ремонту).

2. Государство тогда стремилось повысить техническую грамотность населения и развить интерес к науке и технике. Добавить схему не стоит особых ресурсов, а кого-то это смогло бы заинтересовать. Особых технических секретов в бытовой радиоаппаратуре все равно не было. И техника была проще (не сравнить с современными микросхемами и микропроцессорами).

3. Упрощение работы выездных мастеров по ремонту техники и телевизоров. Приехал мастер для ремонта на дому, а схема устройства уже под рукой, не нужно возить с собой кучу книг и атласов схем. Интернета тогда не было. При наличии схемы ремонт (компонентный) упрощался и ускорялся.

4. Экономия ресурсов: публикация электрических схем к товарам также способствовала продлению срока службы бытовой техники, так как люди могли самостоятельно или с помощью мастеров устранять неполадки и проводить профилактические работы. В СССР радиотехника была отчасти предметом дефицита (или стоило дорого) и ее ремонт часто был единственным выходом при поломке. А надежность радиоэлектронных компонентов была невысокой и ремонты были обыденностью.

5. Плановая экономика СССР. Не было потребности обновлять модельные ряды техники ежегодно, хранить секреты технологий и продавать как можно больше, как при капиталистической модели. Не наступила еще так называемая «эпоха пользовательского потребления», когда технику проще обновить, чем отремонтировать (чему электрическая схема безусловно помогала).

И да, огромный архив отсканированных схем советской радиоаппаратуры теперь есть в сети Интернет и помогает многим мастерам и любителем техники. Некоторые образцы советской аудиотехники ценятся до сих пор (та же акустика Radiotehnika S-90).

А что же сейчас?

Если заглянуть в современный нормативный документ ГОСТ Р 51772-2001 (действующий) «Аппаратура радиоэлектронная бытовая. Эксплуатационные документы», то про обязательность схем там нет ни слова, а даже скорее заметны веяния эпохи:

При наличии в аппаратуре технических решений, являющихся «ноу-хау» изготовителя, эти решения допускается не раскрывать, а приводить входные и выходные параметры блоков, субблоков;- электромонтажные чертежи печатных плат (при необходимости);

ГОСТ Р 51772-2001

Для современной техники так же есть электрические схемы и специальные ремонтные руководства, но направляют их авторизованным сервисным центрам, а не обычным пользователям.
