Акустика на 100ГДШ33 своими руками

Уважаемые яповцы, хочу поделиться радостью свершения. Наконец-то закончил постройку широкополосной акустики. Прошу строго не судить, сварщик я не настоящий, делал не ради хвастовства, а для себя. А вот радость от того, что задуманное получилось есть, и ей хочу поделиться с вами.

20 фото

После возвращения к винилу, загорелось мне заиметь широкополосную акустику, да еще, разумеется, на полноразмерных динамиках. А то проигрыватель-виниловый, фонокорректор-ламповый, усилитель-ламповый, а акустика- полочники Monitor Audio Bronze. Недоработка.

Выбор пал на 100ГДШ33 производства НОЭМА(Новосибирск). Заказал и вскоре получил две увесистые коробки. При первой распаковке был поражен весом(литая корзина) и размером не просто 12 дюймов, а 346 мм! Призадумался, да надолго. Перебирал разные типы акустического оформления, изучал опыт товарищей по болезни. В конце концов, решил не мудрствовать лукаво, а строить по рекомендациям производителя. Фазоинвертор, 80 литров.

Были закуплены сосновые щиты 28 мм в необходимом количестве и как появилось свободное время, приступил к работе.

Пилим

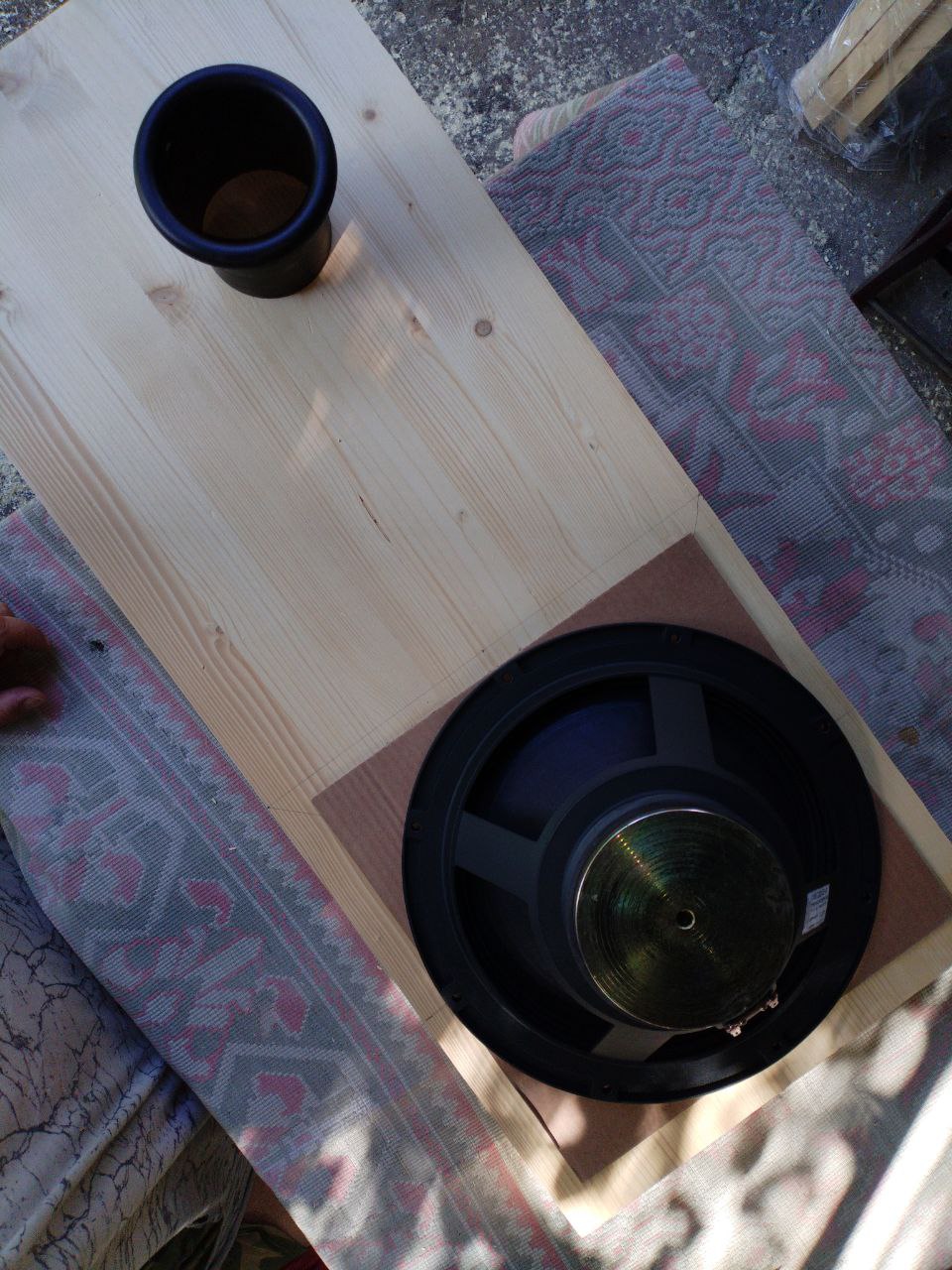

Примеряем

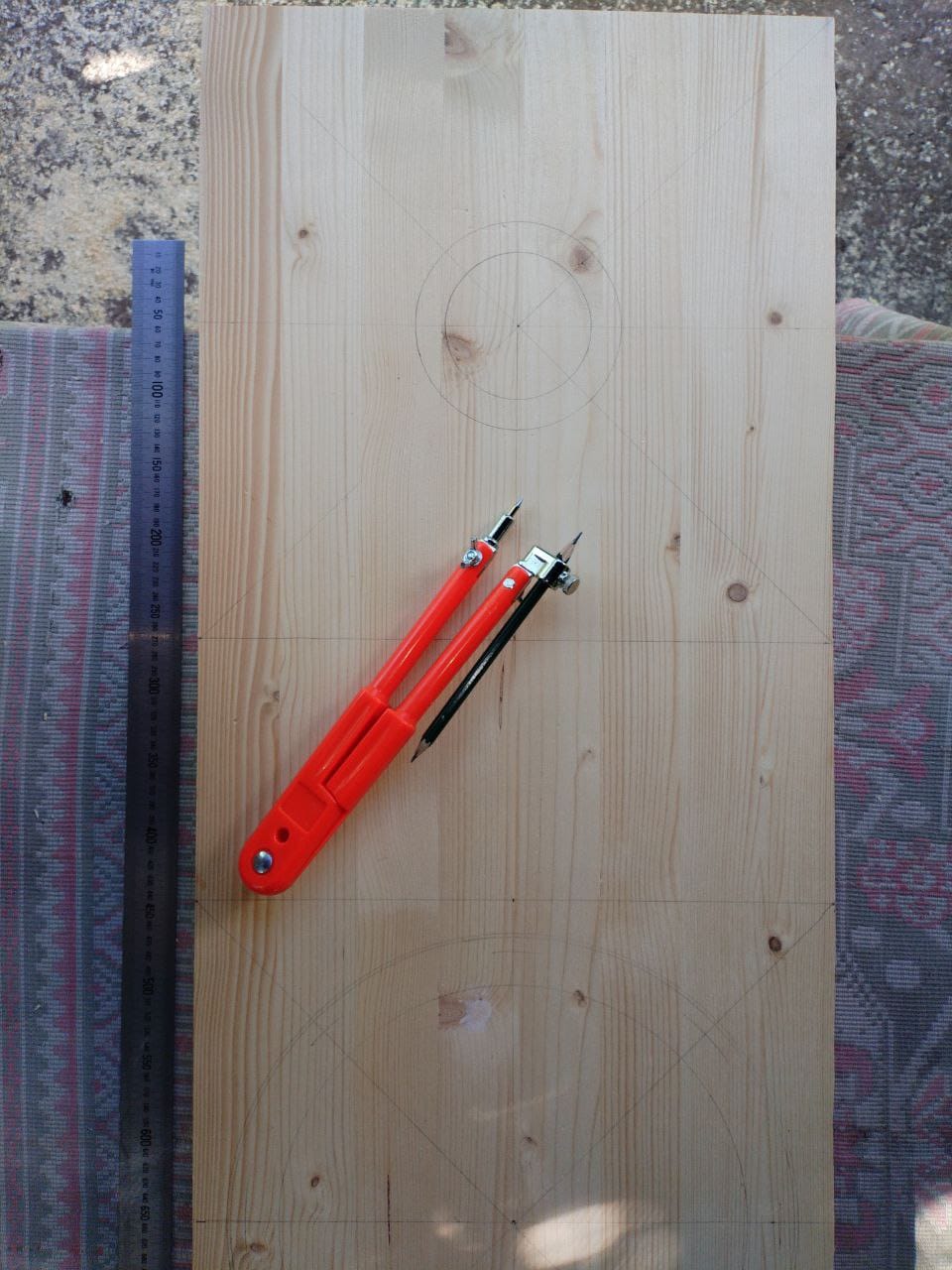

Размечаем

Размечаем и ставим шканты

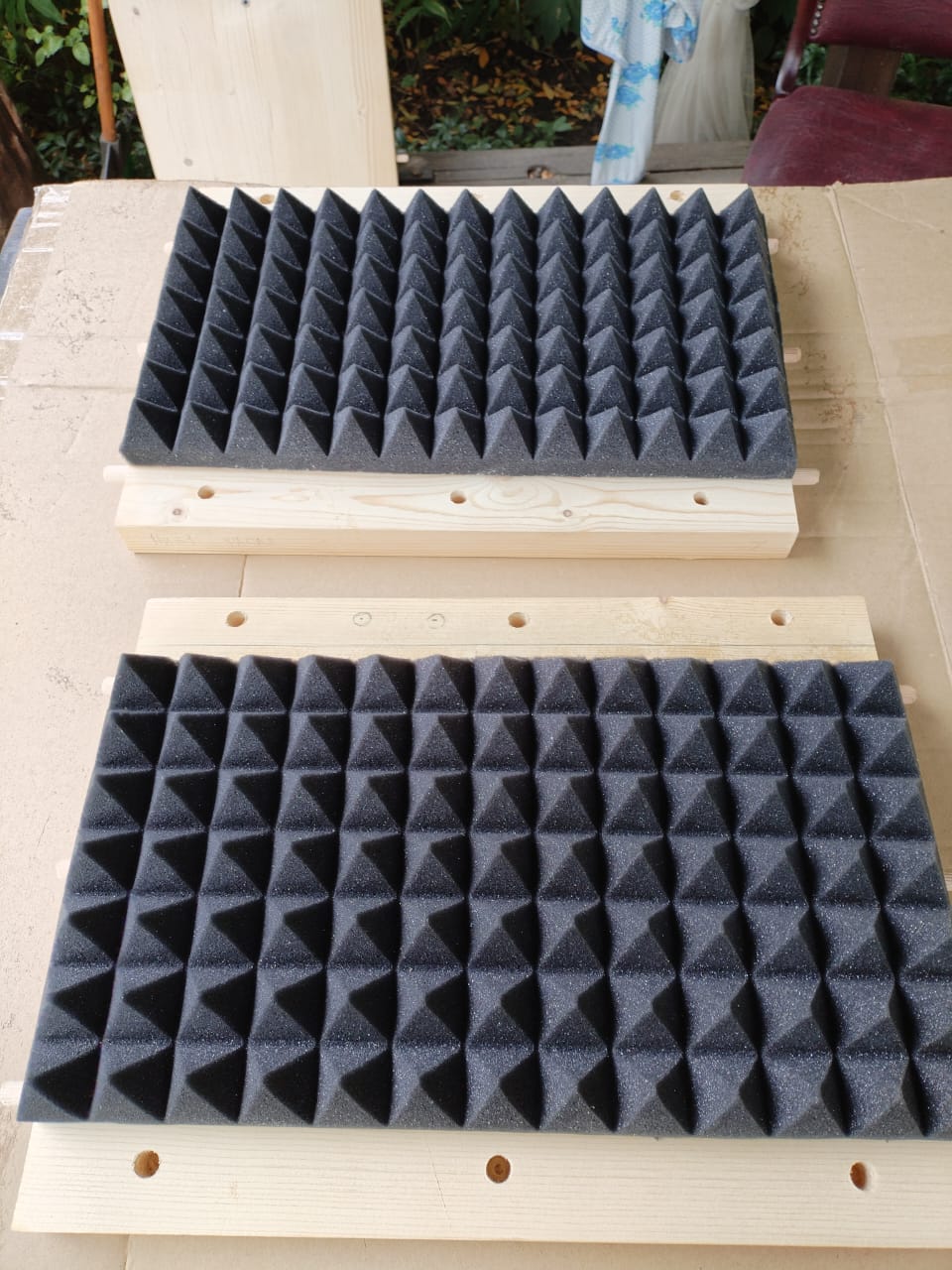

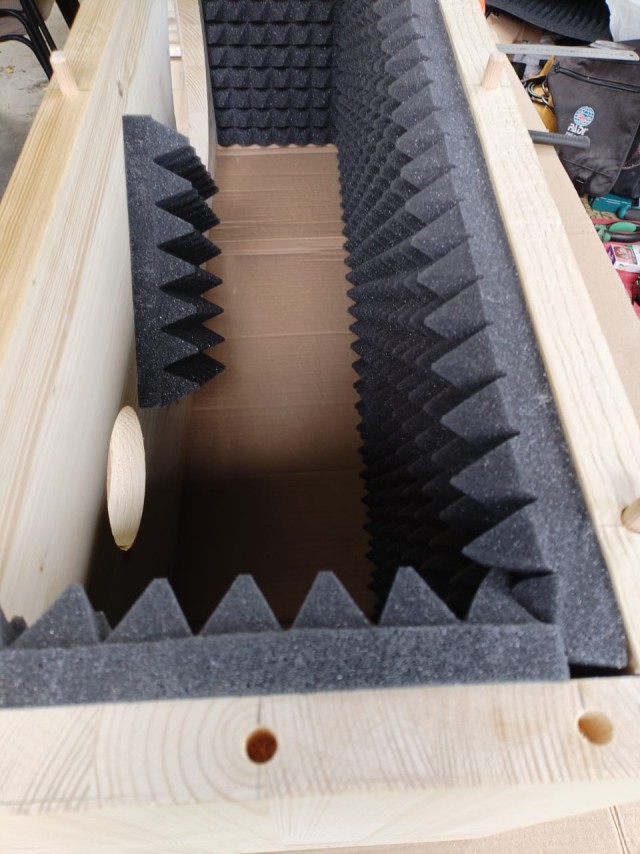

Клеим акустический поролон.

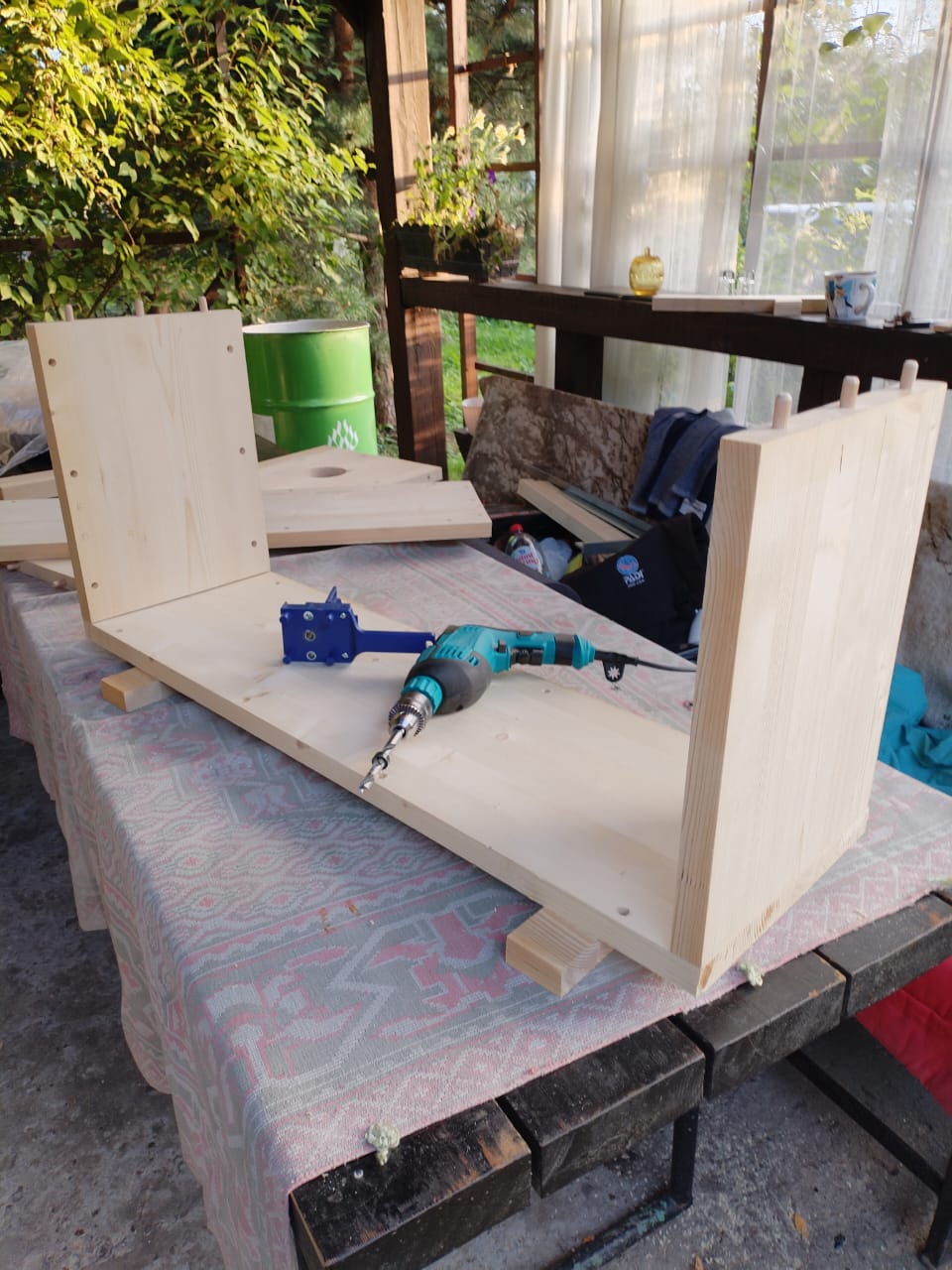

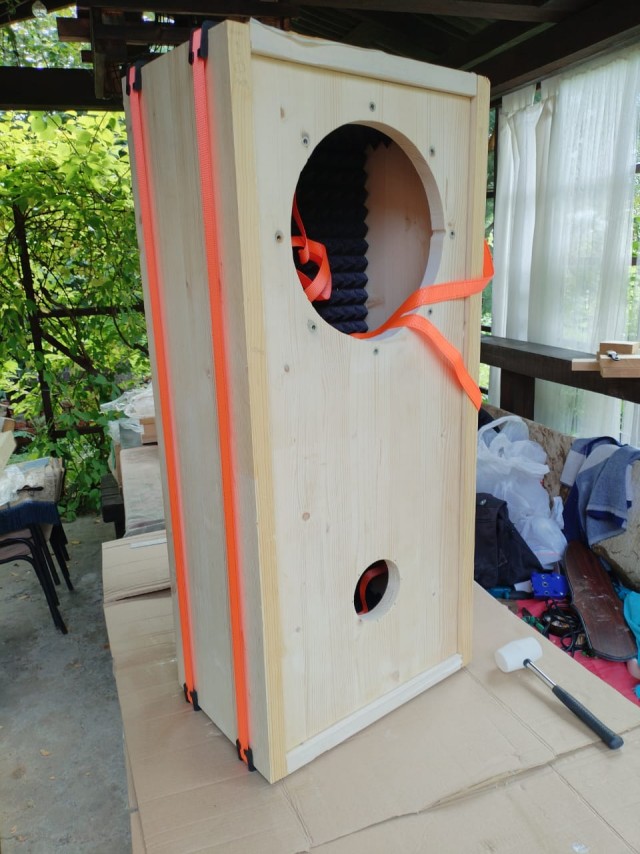

Собираем уже с клеем.

Сушим.

Мажем маслом с воском.

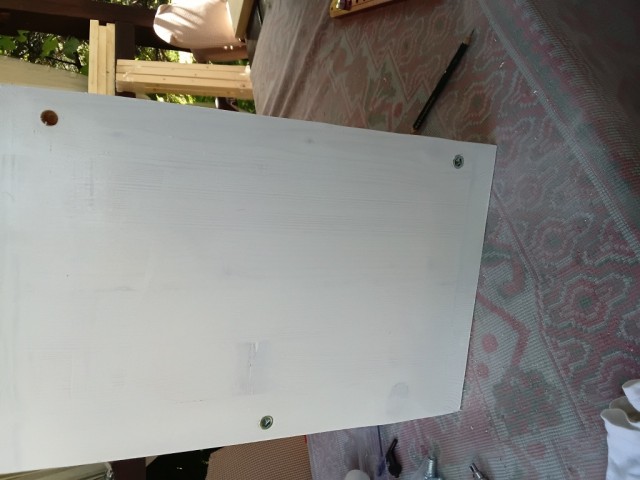

"Подковываем".Все-таки тяжеловато их таскать))))

Подковали.

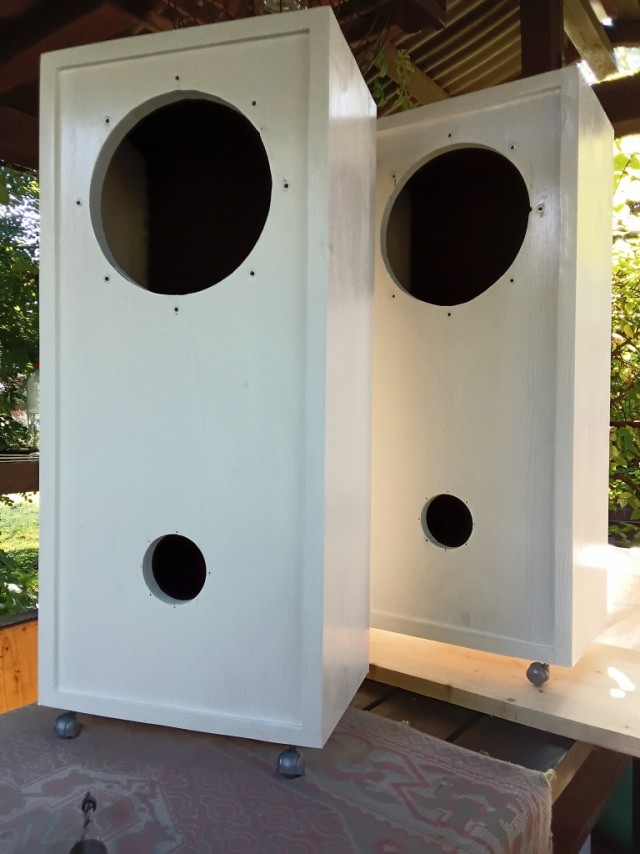

Готовы к переезду в дом.

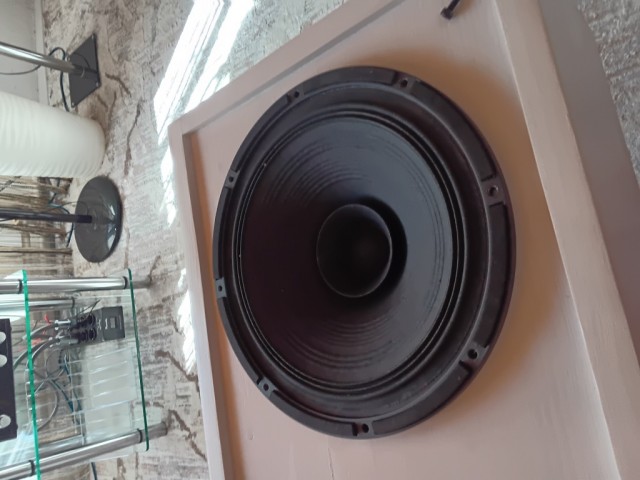

Установка динамиков, фазоинверторов, терминалов.

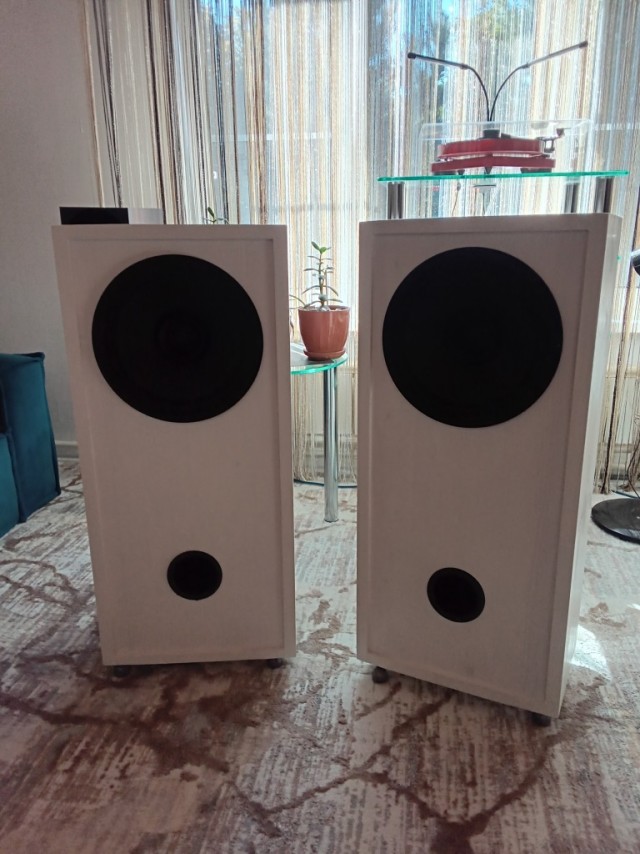

Первый готов.

Второй готов.

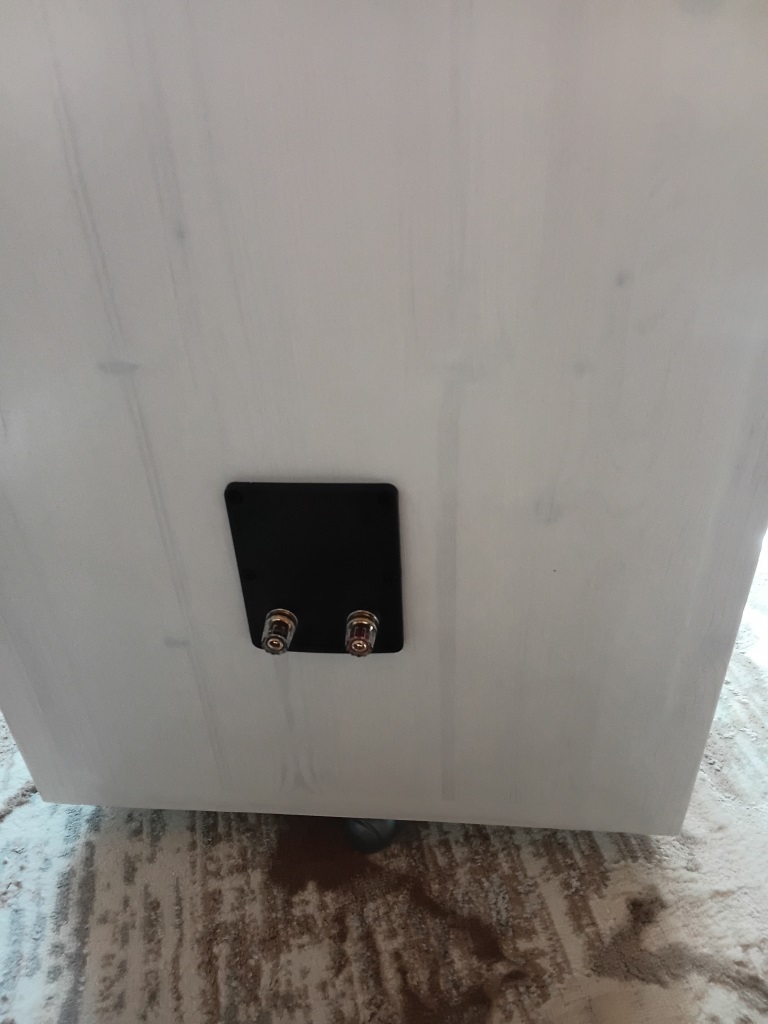

Терминал. Вид, так сказать, сзади.

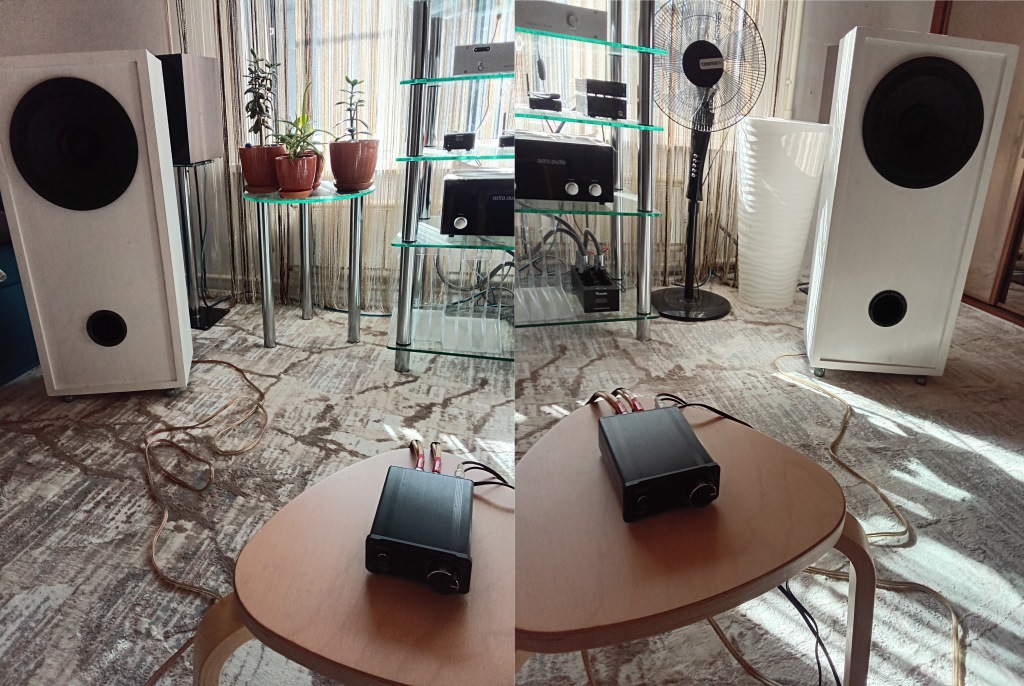

Проверка.Для начала-с маленьким китайским усилителем.
(Извините за слепленное фото).

Звук очень понравился. Как с винила, так и с ЦАПа, но только Lossless. Сжатые файлы побуждают выключить все и не мучатся. Испытывал как с ламповым усилителем, так и с простеньким SMSL усилочком - китайчонком, подключив смартфон через кабель.
Высоких-хватает, низкие-не выпирают, голоса исполнителей-волшебно. Понравилось, что не появляется желание выкрутить погромче, чтобы разобрать нюансы музыки, даже на маленькой громкости звучит все разборчиво и детально, на высокой громкости добавляется только мощность и звуковое давление. Так что, тем, кто еще только раздумывает-мой совет-беритесь и пилите. Широкополосная акустика на крупных динамиках-вещь!

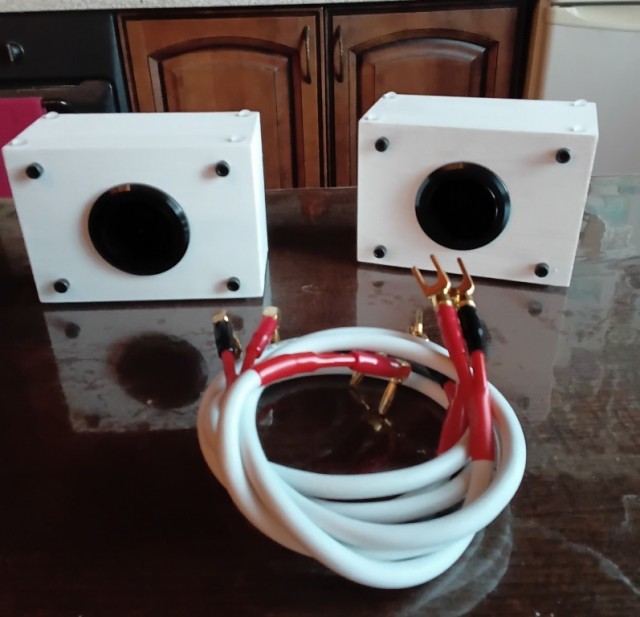

P.S Про высокие частоты сразу подчеркну-мне за 50 лет, естественно, чувствительность слуха в высокочастотном диапазоне снижена с возрастом. Возможно, молодежи будет и не хватать.Для них-вот такие маленькие надстройки можно сделать с высокочастотными динамиками, но мне не понадобились-и так все устраивает.
Спасибо за внимание, доклад закончил!

Звуковое давление и чувствительнось кожей никто не отменял. Это самый настоящий кайф слушать большие колонки двже на малой громкости.

Размещено через приложение ЯПлакалъ

ТС молодец!
Но ты мне должен F5!

LarsenDiver
А какая мощность лампового усилителя?

В таком объеме сосна не резонирует? Фазоинвертор справляется?

Размещено через приложение ЯПлакалъ

выпилить обязан))

Можете заминусить, но для акустики не просто ящик нужно сколотить под размеры динамиков, там целая наука с расчетами по объёму и конфигурации внутреннего пространства корпуса колонок с учетом свойств применяемых материалов...

(Инженер-конструктор со стажем)

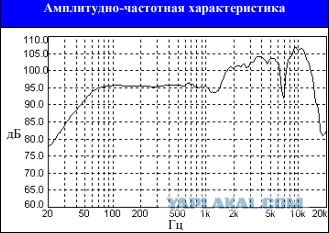

Все красиво. Но ТС, про широкополосность... Ты какую широкополосность на этих бошках имеешь в виду? Судя по АЧХ, у них мало того что на 7 кГц провал, так еще и с 10 кГц спад идет, а с 15- вообще завал сплошной. Пищалкой не думаешь дооснастить? Хотя конечно хозяин- барин. На вкус и цвет приятелей нет.

Думаю избыточные гармоники только добавляют шарма.
