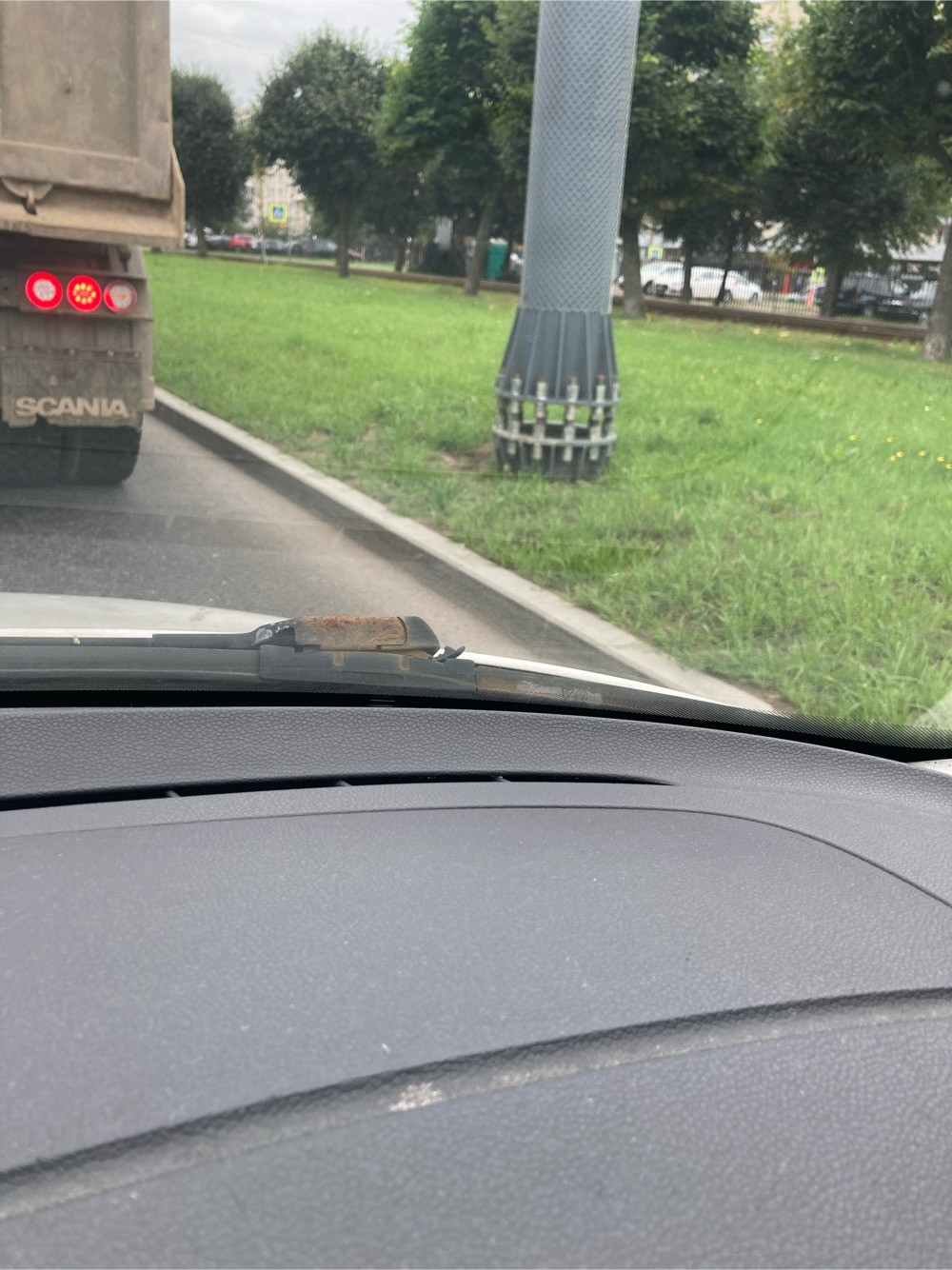

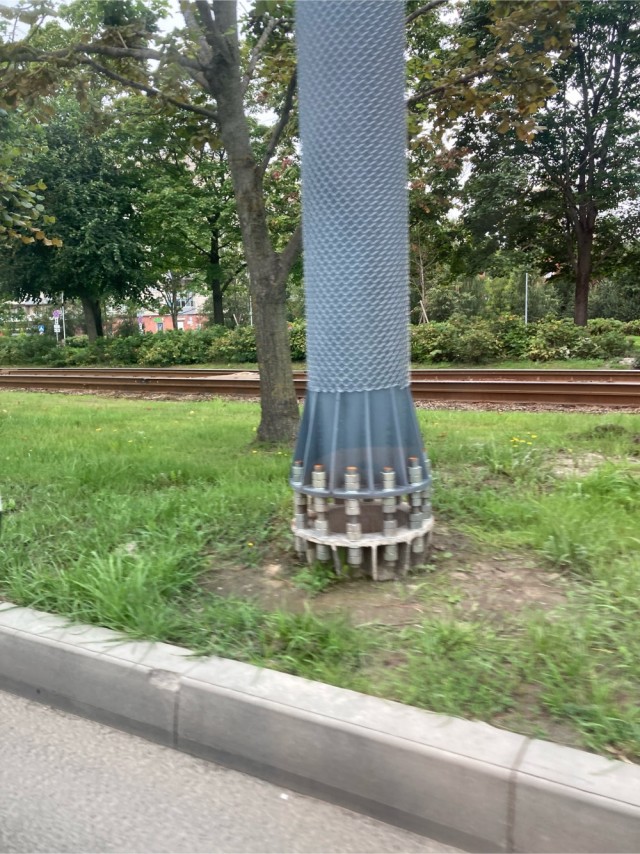

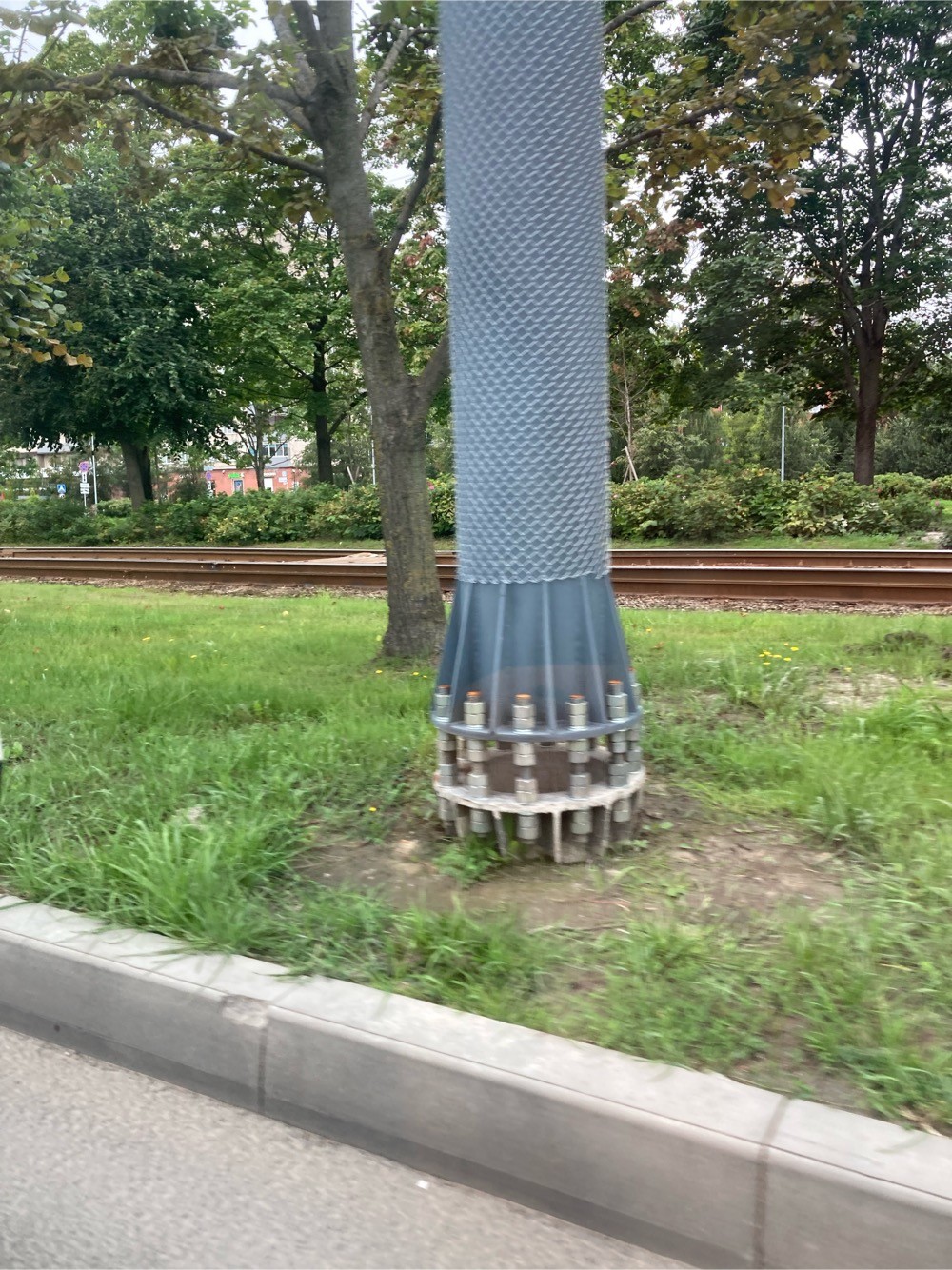

Странности строительства опор

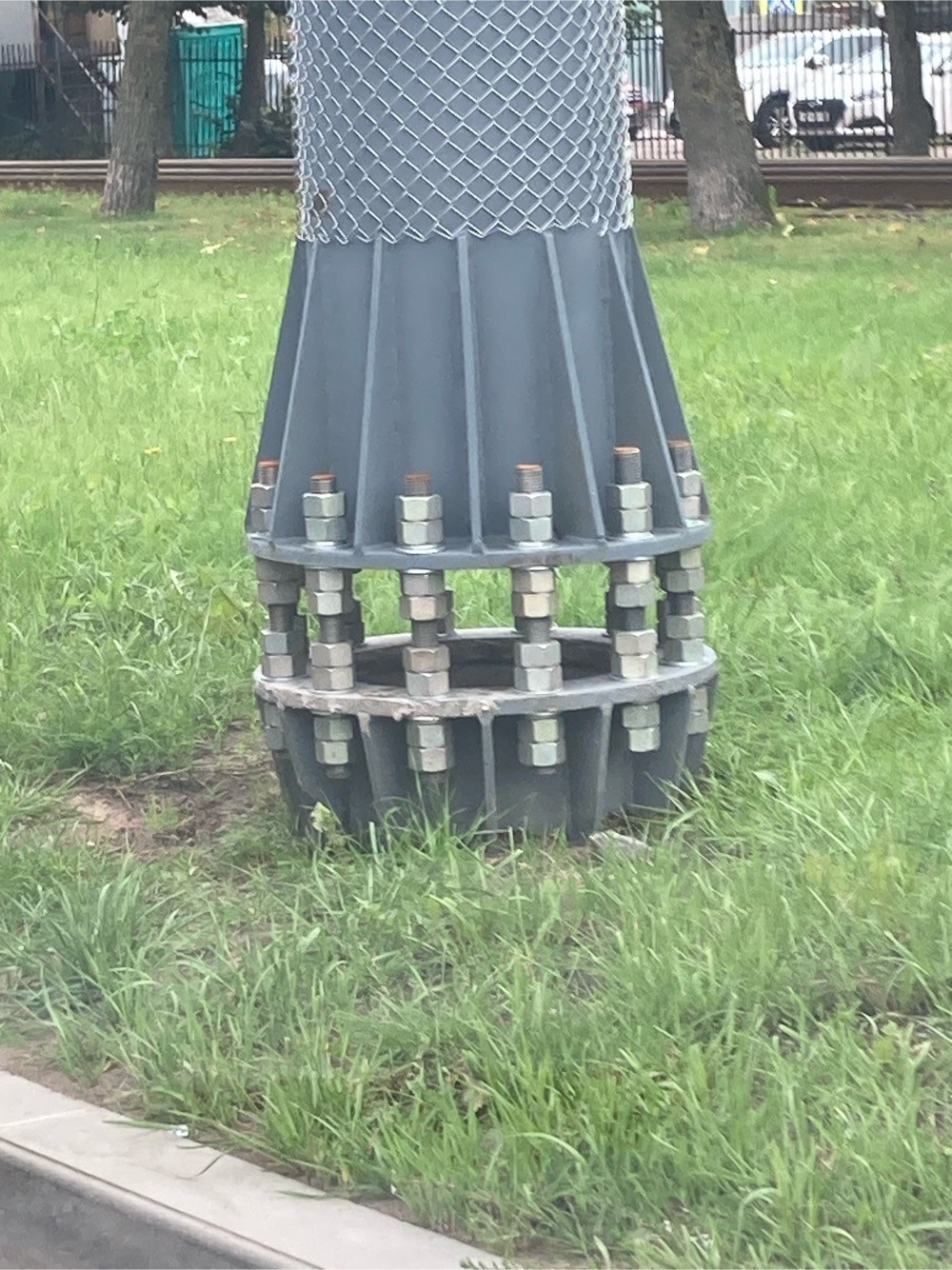

Это называется регулировочные шпильки
Сваю заворачивают когда , она не всегда вертикально получается
Потом опору сверху ставят
Этим уровень выгоняют
Размещено через приложение ЯПлакалъ

вентилируемые фасады...

Упасть не должно! Инфа 146%
Но вижу такое впервые )

Гайка и контрогайка
Размещено через приложение ЯПлакалъ

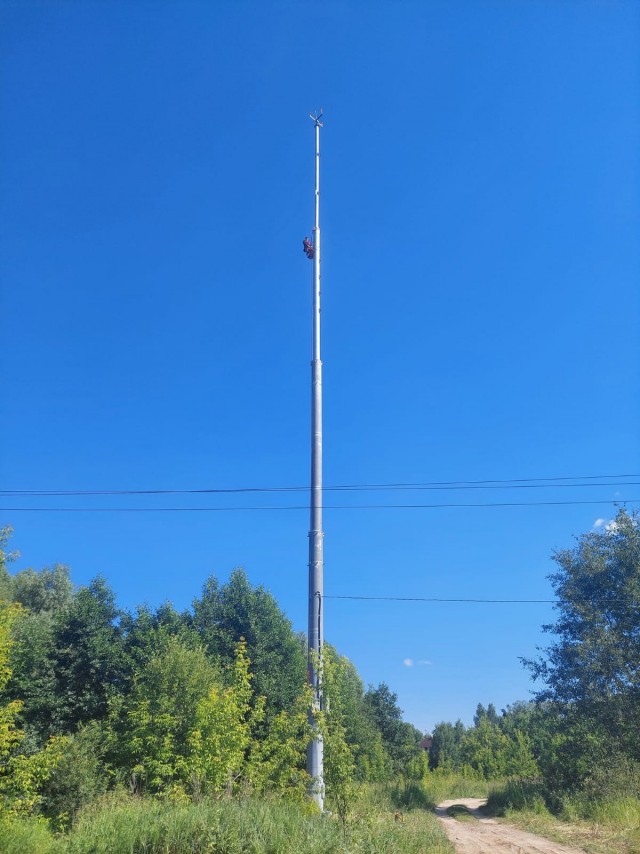

На Витебском тоже таким макаром поставили новые столбы под передающие сотовые станции.
Фото нет...
з.ы. bishop66 Спасибо, просветил!
Это сообщение отредактировал BiOKaKa - 19 авг 2024 в 15:46

Цитата (bishop66 @ 19.08.2024 - 15:44)

Это называется регулируемые шпильки Сваю заворачивают когда , она не всегда вертикально получается Потом опору сверху ставят Этим уровень выгоняют

Пара гаек регулирует, пара контрит...что не так
Размещено через приложение ЯПлакалъ

Это просто зарубежные специалисты установкой занимались

Фланцевые опоры освещения, которые каждый видел на улицах российских городов, выгодно отличаются от прямостоечных аналогов удобством установки. Они состоят из двух частей: фундаментного основания и самой опоры. Сначала в землю монтируется закладная, а затем к ней прикручивается ставится сам столб.

Кажется, что нет способа проще и удобнее, чем соединить две детали болтами, прижимая их плоскостями. Однако и тут есть свои нюансы. Например, иногда опору крепят к основанию не болтами, а на шпильки, выдерживая расстояние. Столб будто парит над фундаментом и держится исключительно на метизах.

Тут дело вовсе не в попытке поднять опору на нужную высоту. Столб должен стоять строго вертикально, так как в противном случае даже при небольшом отклонении многометровой опоры забетонированное основание будет испытывать колоссальные нагрузки. Рано или поздно сильный ветер уронит такую мачту.

Чтобы столб стоял строго вертикально, строго вертикальной должна быть и закладная. Однако даже правильно выставленная деталь может сместиться в ходе усадки грунта или других факторов. И вместо того, чтобы перебетонировать основание, применяют способ со шпильками. Он позволяет скорректировать наклон опоры, подкручивая регулировочные гайки.

Ослабив верхние гайки, нижние гайки вращают до достижения отклонения по вертикали не более 0,5 градуса. Затем верхние гайки затягивают, предварительно подложив шайбы. Опоры зафиксированы!

При необходимости эту процедуру можно повторить. А если столб окажется повреждён, его можно быстро заменить на новый, оставив на месте уже отрегулированное основание.

кто то промахнулся с уровнем основания столба, вот и выкручиваются как могут

потом фартуком закроют и не будет глаза мозолить, у нас вдоль дороги много таких столбов.

На трассах М4 и М2 такое видел. Только гаек поменьше. Выравнивают опору так по вертикали. После декоративным коробом закроют это от посторонних взглядов и вопросов больше не будет.

Сколько лет на таких работаю - ещё ни одна не упала.


Это сообщение отредактировал Nunataaq - 19 авг 2024 в 15:51

Цитата (ramirez1 @ 19.08.2024 - 15:45)

Цитата (bishop66 @ 19.08.2024 - 15:44) Это называется регулируемые шпильки Сваю заворачивают когда , она не всегда вертикально получается Потом опору сверху ставят Этим уровень выгоняют Пара гаек регулирует, пара контрит...что не так

Не, не так. На КАЖДУЮ гайку своя контргайка. Так по технологии.

Вертикаль выставят - закроют кожухом или забетонируют.

Явно глаз, на гайку положил.
Это сообщение отредактировал rogr - 19 авг 2024 в 15:51

Цитата (rogr @ 19.08.2024 - 15:51)

Явно глаз, на гайку положил.

Размещено через приложение ЯПлакалъ

Ты не поверишь, но даже дома строят на регулируемых опорах. Ну а тут просто внешнего кожуха не хватает.

Поставить и залить опору под столб 15 метров строго вертикально - тот еще секс. Поэтому делают как получится, а шпильками выравнивают. Опять же, если грунт сдвинется куда, есть возможность выпрямить столб.
Это сообщение отредактировал kuker - 19 авг 2024 в 15:58

Че то гаек мало))
Размещено через приложение ЯПлакалъ

Не сцы! Закроют пластиковым кожухом и тебе будет спокойней!


Это сообщение отредактировал Шульц78 - 19 авг 2024 в 15:59

Особенно это круто смотрится,если знаешь из какого китайского силумина нынче сделаны эти шпильки.

Цитата (Tohatols @ 19.08.2024 - 15:58)

Особенно это круто смотрится,если знаешь из какого китайского силумина нынче сделаны эти шпильки.

И, конечно же, у Вас есть этому доказательства?
))

Контргайки стоят? Стоят. Что же тебе еще надобно, хороняка?
Вполне рабочая схема установки вертикали. Если не забывать протягивать гайки - будет стоять надежно.

Цитата (Tohatols @ 19.08.2024 - 15:58)

Особенно это круто смотрится,если знаешь из какого китайского силумина нынче сделаны эти шпильки.

Эээээ... Китайский силумин? Что это? И пробовал ли ты, нарезать резьбу, на силумине? Без разницы, китайский он, или мухостранский?
