Как тоннелепроходческие машины ориентируются под землей и прокладывают путь с точностью до сантиметров

В мире подземного строительства тоннелепроходческие комплексы (ТПМК) играют ключевую роль. Эти гигантские машины прокладывают огромные тоннели под землей с поразительной точностью. Но как им удается ориентироваться в толще земли, где нет привычных нам ориентиров?

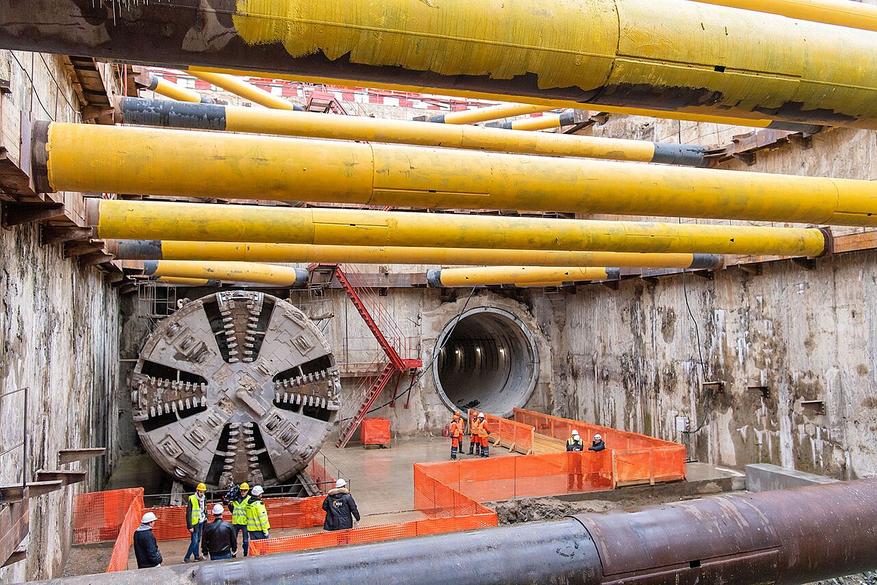

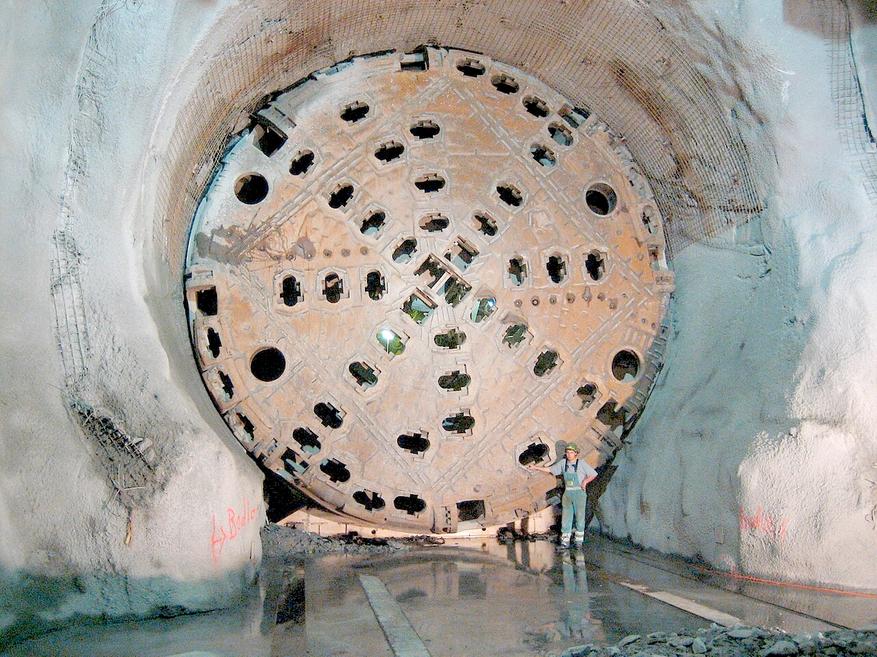

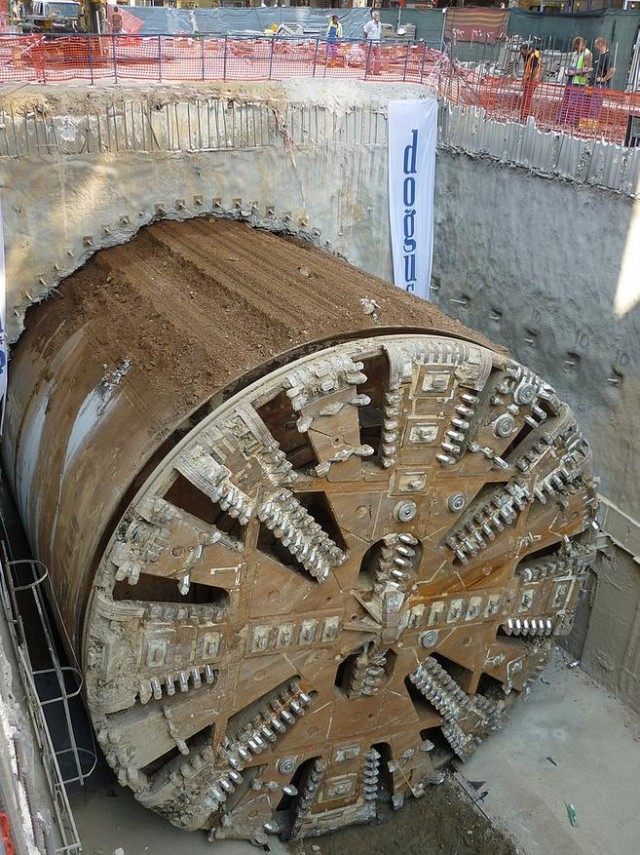

4 фото via

Технология «подсмотренная» в природе

История ТПМК началась с наблюдений за морскими червями-древоточцами. Инженер Марк Брюнель, вдохновленный их способностью с невероятной точностью прокладывать ходы в замкнутом «древесном» пространстве, создал первый «проходческий щит» в 1818 году. Этот принцип лег в основу работы и «ориентации» современных тоннелепроходческих машин.

Сегодня ТПМК представляют собой сложные технологические комплексы. Их основной принцип работы остался прежним: передняя часть машины врезается в грунт, а задняя укрепляет образовавшийся проход.

Современные щиты бывают двух типов: немеханизированные и механизированные. Первые используются редко и представляют собой простое защитное кольцо, внутри которого работают шахтеры. Механизированные щиты оснащены роторной головкой с режущими инструментами и способны работать в различных типах грунта.

Навигация под землей

Точность прокладки тоннеля критически важна, особенно когда работы ведутся с двух сторон. Для ориентации под землей ТПМК используют комплекс высокотехнологичных решений:

1. Электронная навигация. Автоматические системы в режиме реального времени определяют положение щита и хвоста ТПМК, их смещение относительно проектного положения и «выдают» поправки для корректировки направления движения ТПМК. Самые распространенные на сегодняшний день системы — SLS, SN-Pai и ACS-II.

2. Тахеометры. Эти устройства измеряют углы и расстояния, помогая определить точное положение машины.

3. Инклинометры. Измеряют угол наклона щита относительно гравитационного поля Земли.

4. Лазерная навигация. Лазерный луч, направленный на датчики на корме ТПМК, позволяет ориентироваться в трехмерном пространстве.

5. Постоянная корректировка. По мере продвижения щита создаются новые точки привязки для повышения точности навигации.

Преодоление препятствий

ТПМК способны преодолевать различные препятствия. При встрече с грунтовыми водами используют их замораживание жидким азотом или фреоном. Твердые породы преодолевают с помощью цементации — нагнетания цемента под давлением для создания прочного монолита вокруг тоннеля.

Впечатляющие результаты

Современные ТПМК способны продвигаться со скоростью до 300 метров в месяц. Стоимость такого продвижения составляет около 15 миллионов евро. Точность работы этих машин поражает: при строительстве знаменитого Евротоннеля под Ла-Маншем расхождение между двумя щитами, двигавшимися навстречу друг другу, составило всего 36 см по горизонтали и 6 см по вертикали.

Интересные факты:

* самый большой в мире ТПМК работает в Гонконге и имеет диаметр щита 19 метров

* в СССР первый ТПМК был применен в 1934 году при строительстве московского метро

* советские инженеры первыми разработали технологию прокладки наклонных тоннелей
