Может кто видел мое предыдущее радио.

Изначально в нем предполагался другой индикатор, но потом решил поставить побольше. Пришлось переделывать всю электронную начинку, а старая, работающая, осталась. Разбирать стало жалко, поэтому по быстрому решил сделать еще одно радио, без изысков. В подарок.

Будет порядка 20 фоток.

Будни пенсионера. И снова интернет радио

Yap 09.05.2026 - 02:04

Продам слона • На сайте 21 год

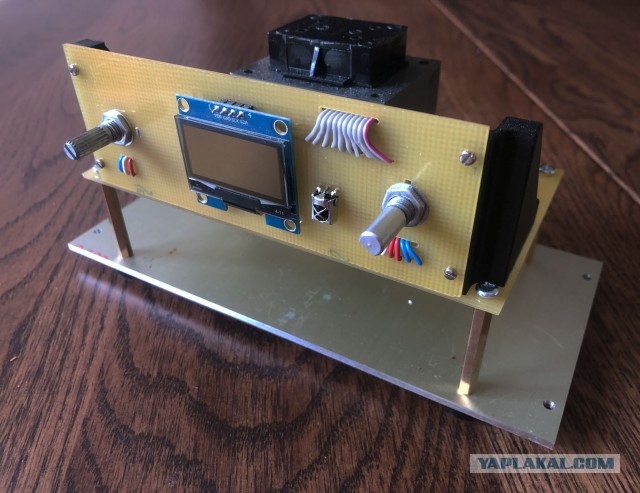

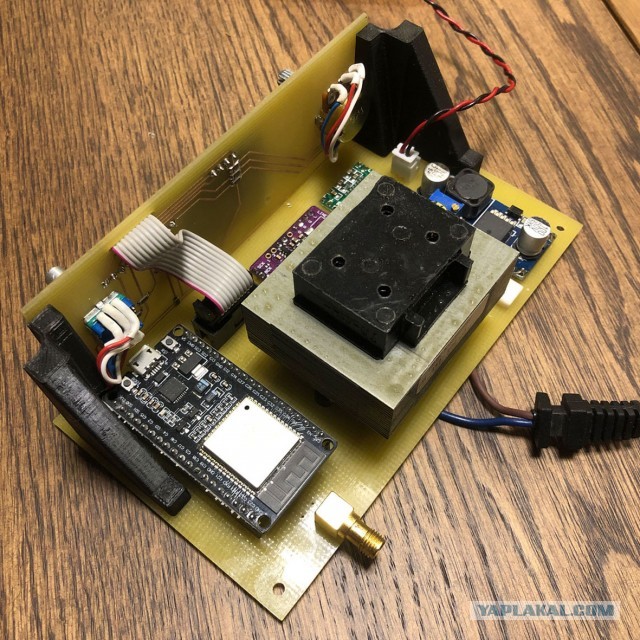

Вот начинка, которая лежала без дела.

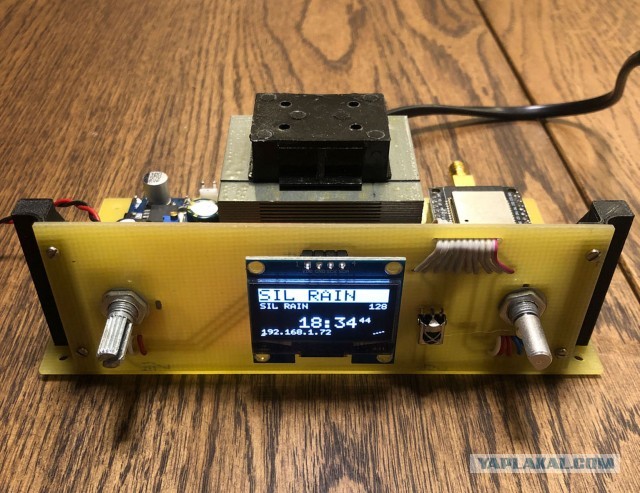

Еще вид.

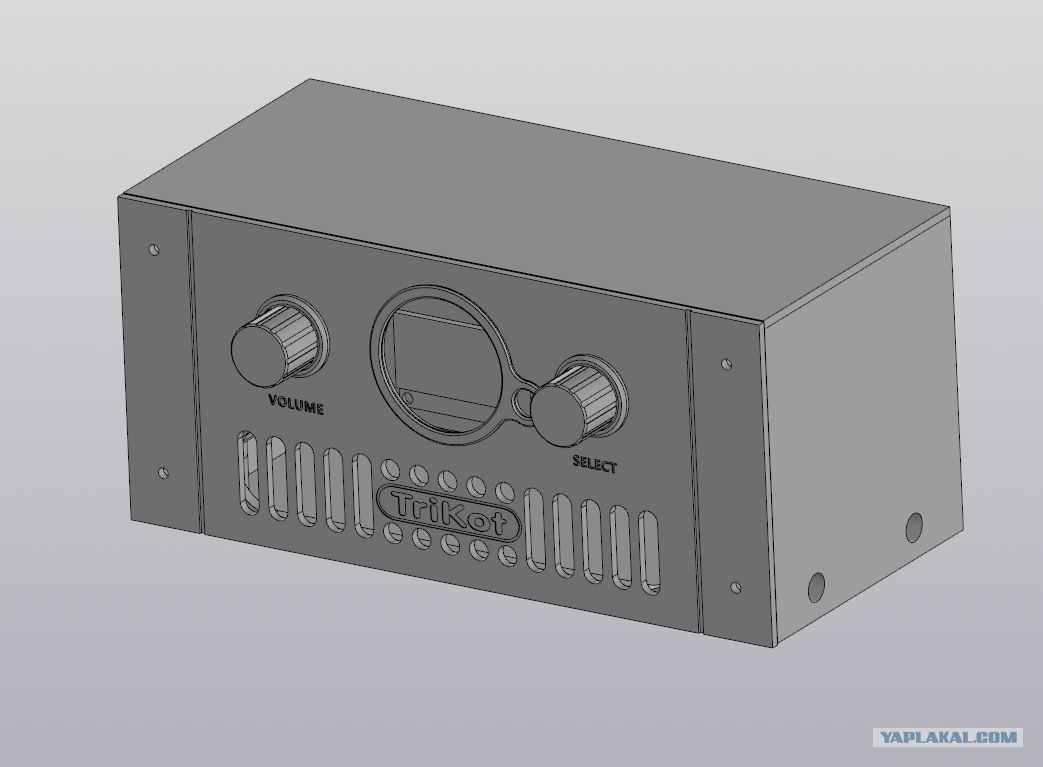

Основное время отняло проектирование, по другому я сейчас не делаю. Зато все собирается на ура.

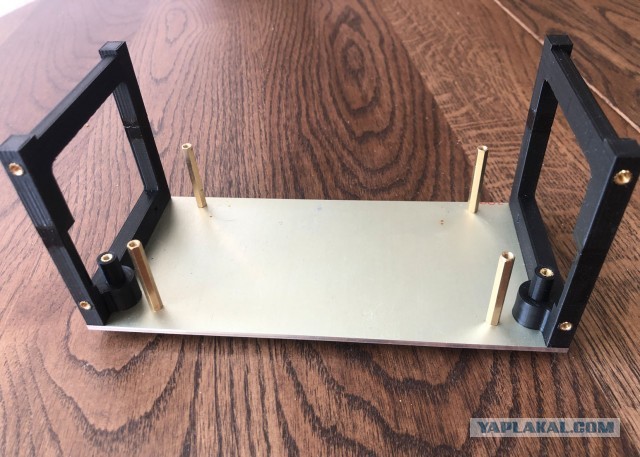

Для начала сделал основание.

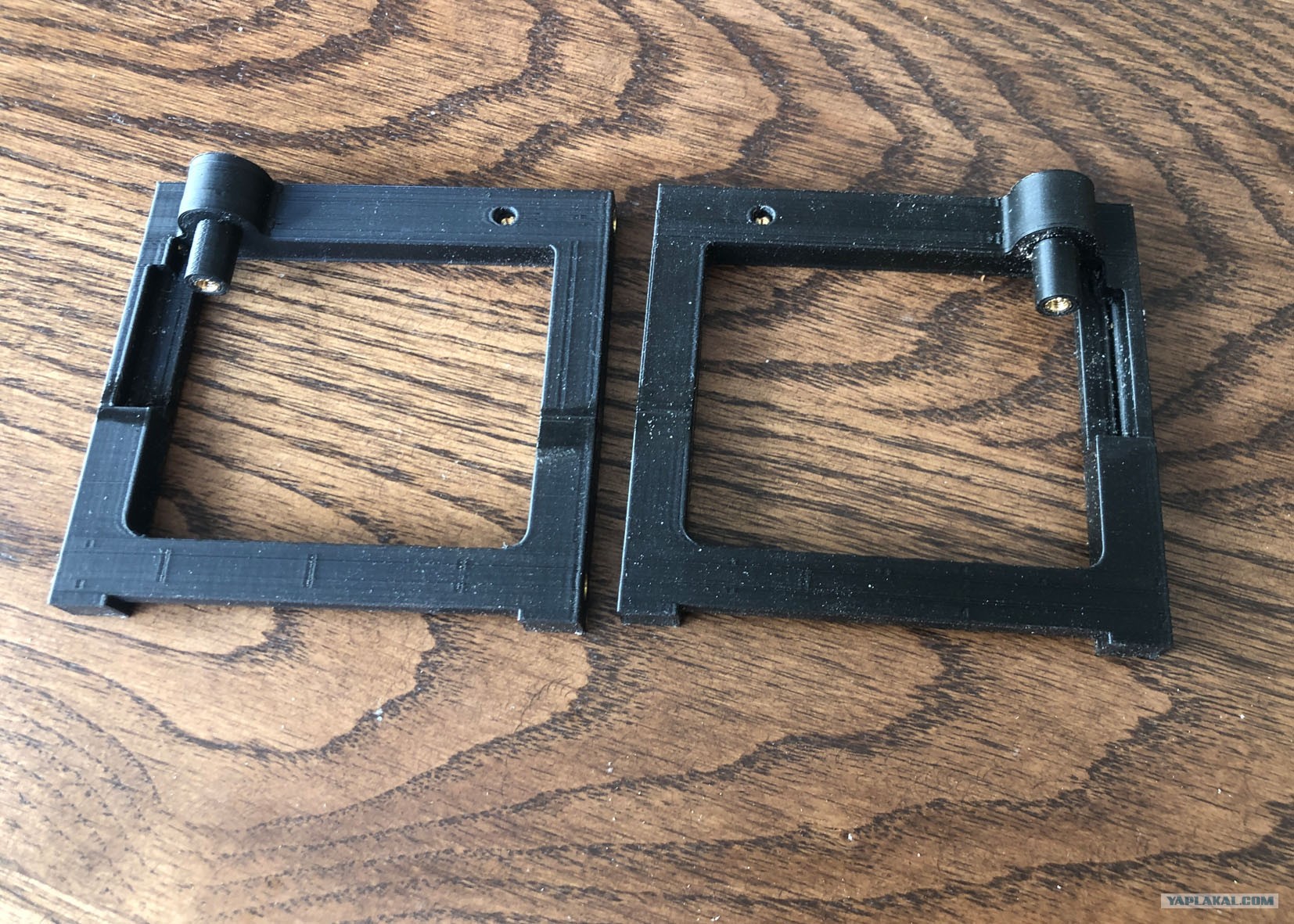

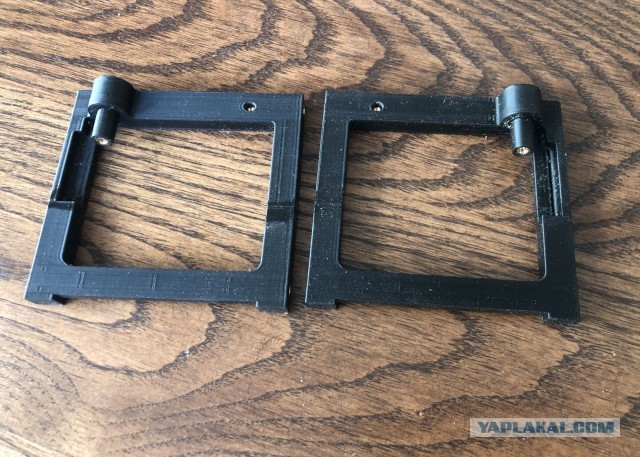

Крепеж динамика и стенок напечатал на принтере. Для удобства печати крепеж склеен из 2-х деталей.

Получилось как то так.

Установил платы и динамик. Динамик применил от старого телевизора, у него было хитрое крепление, поэтому пришлось придумывать, как его крепить.

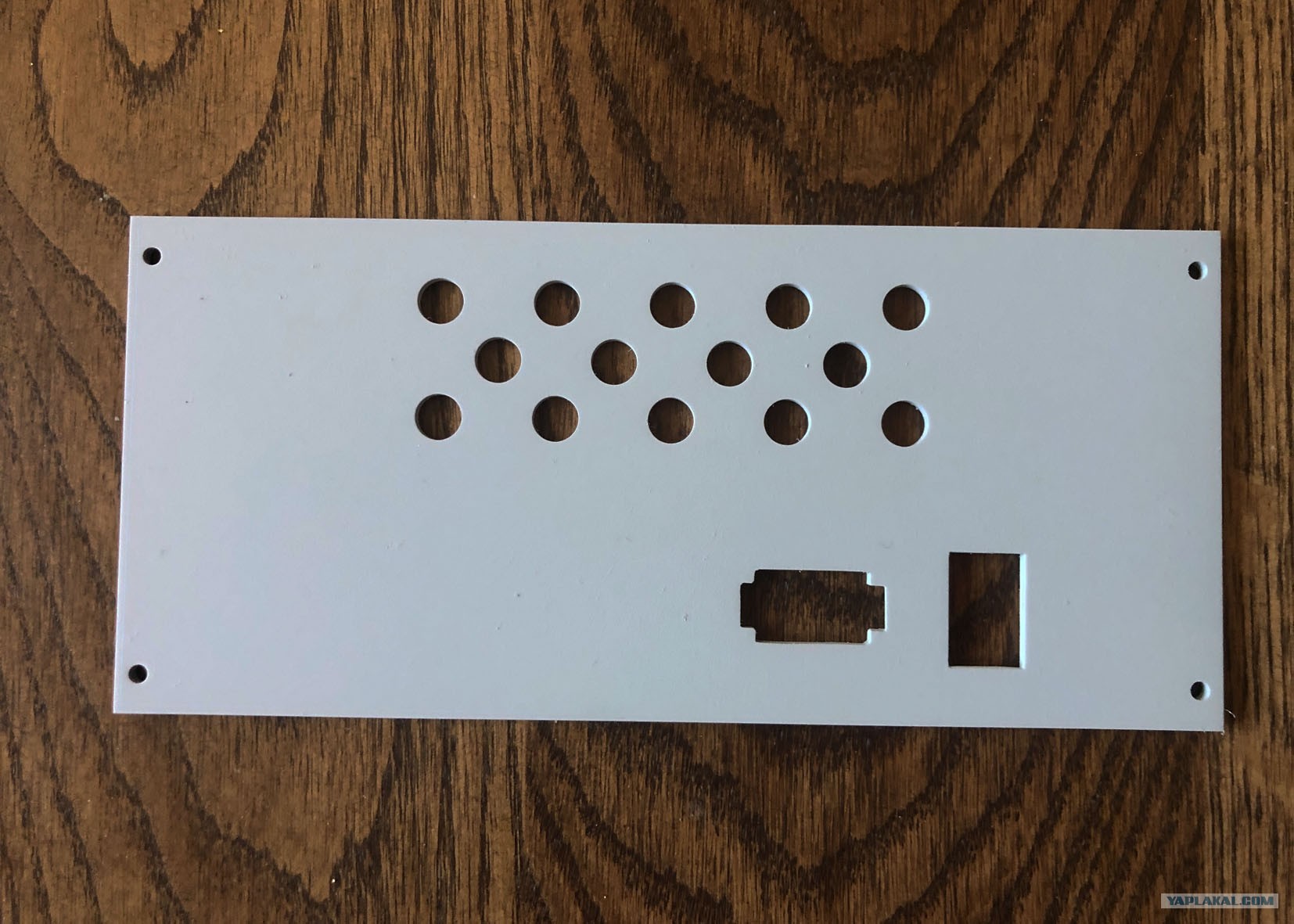

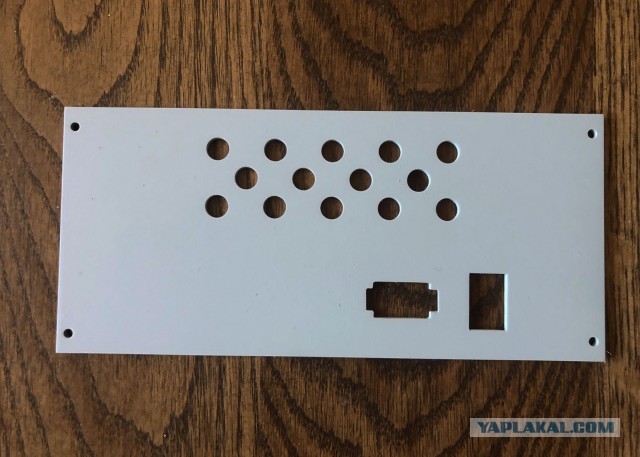

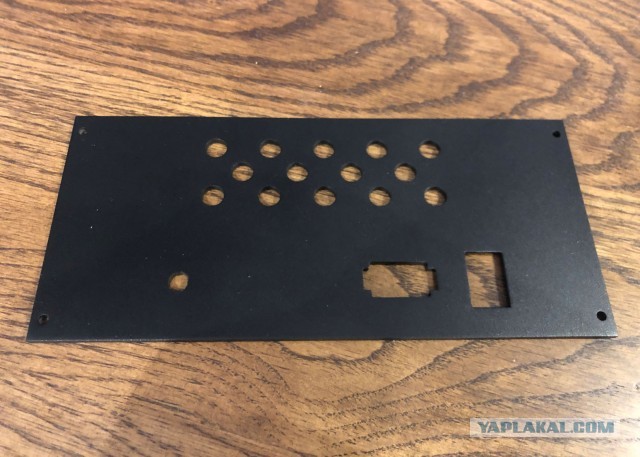

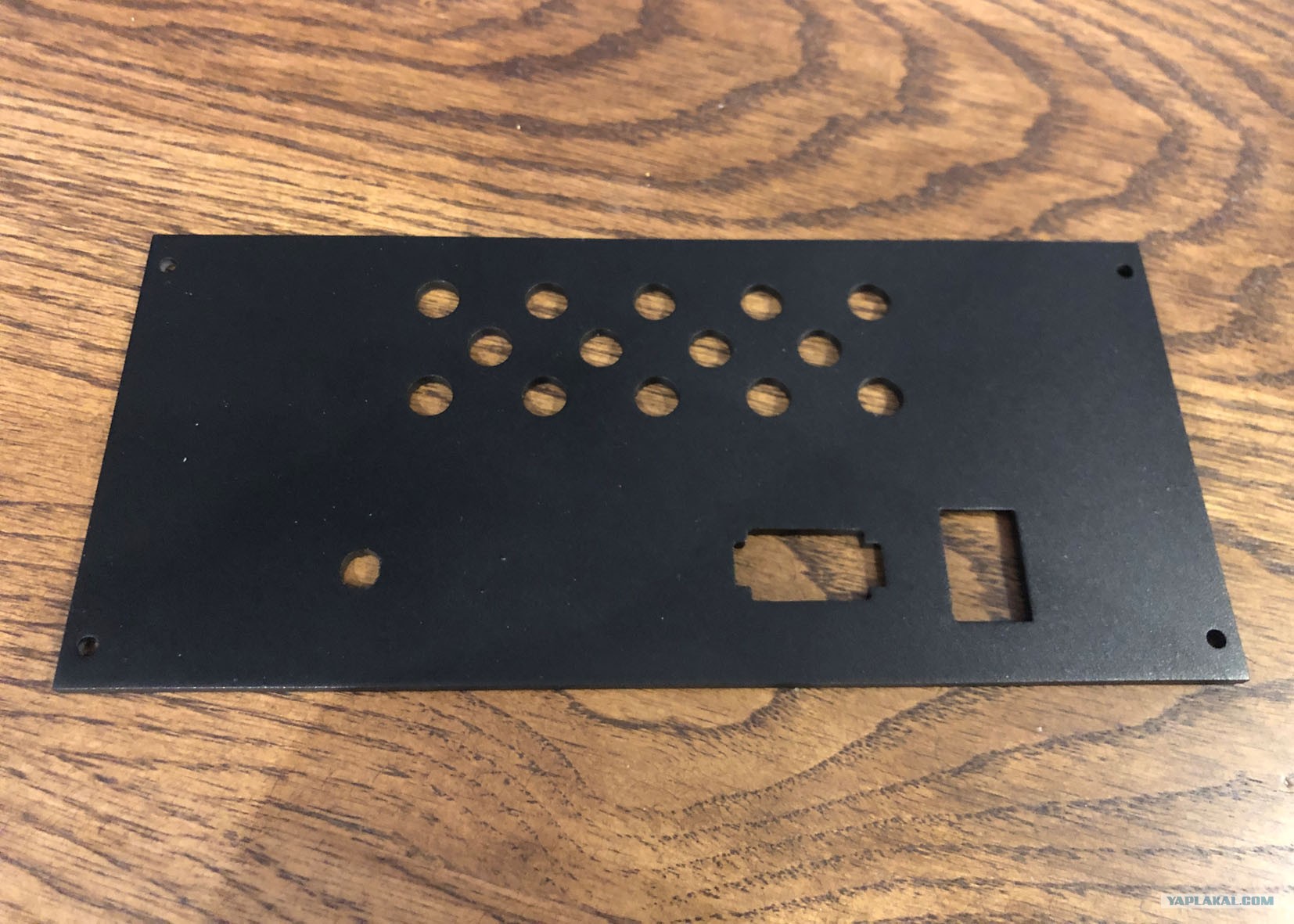

Дальше делаю заднюю стенку. Тут она уже в грунте.

Забыл сделать отверстие под антенну, пришлось ковырять вручную.

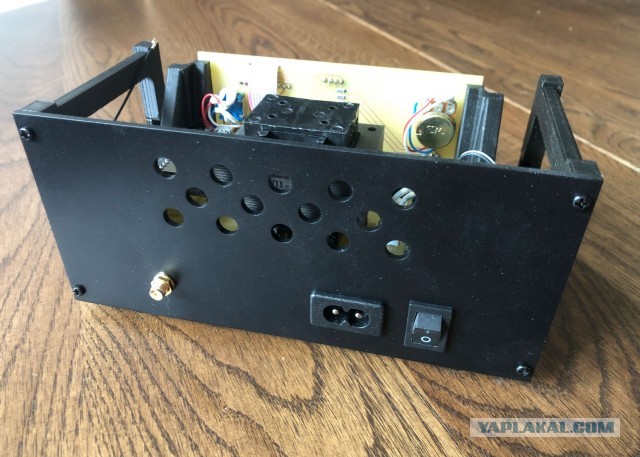

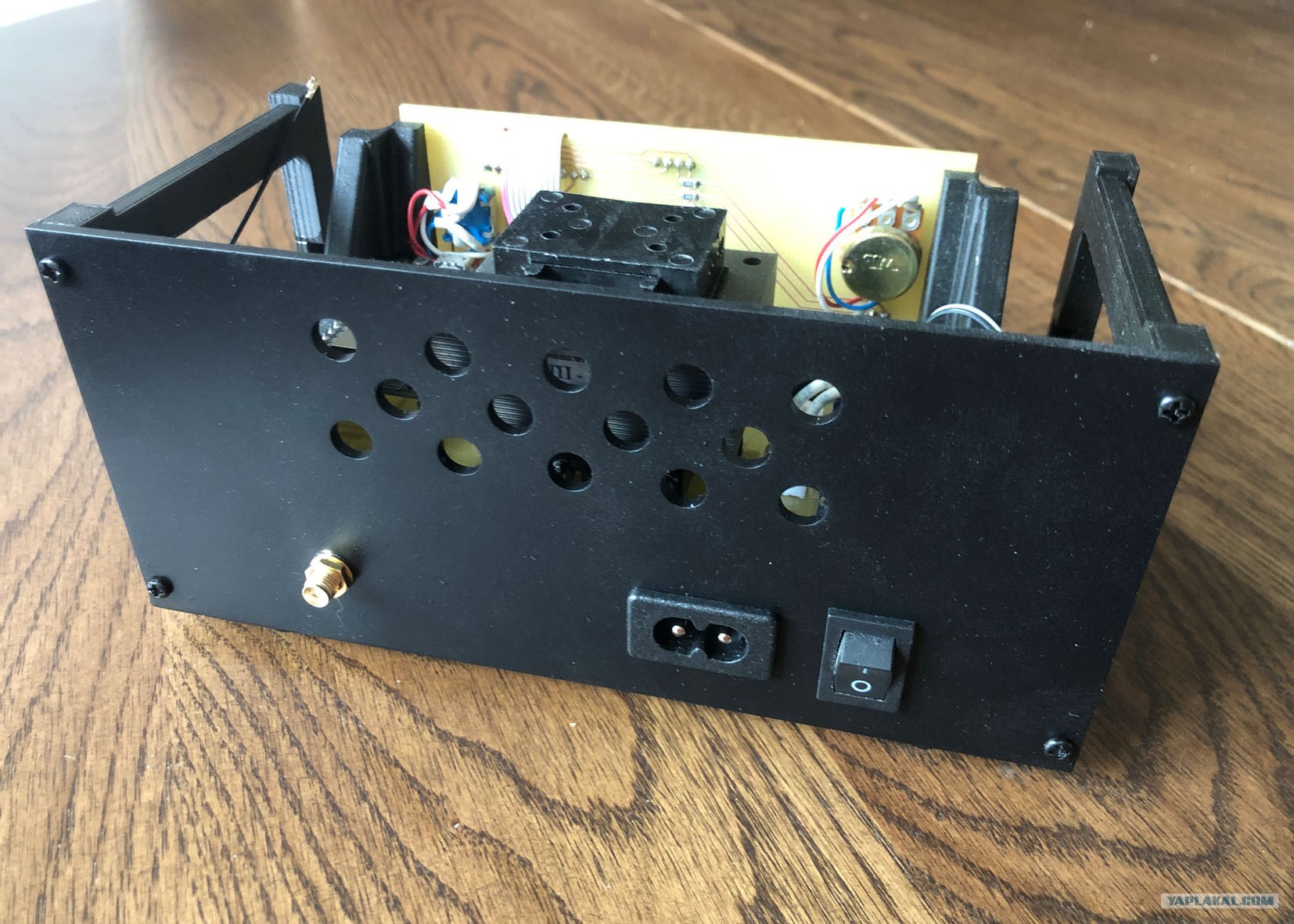

Задняя стенка уже на своём месте.

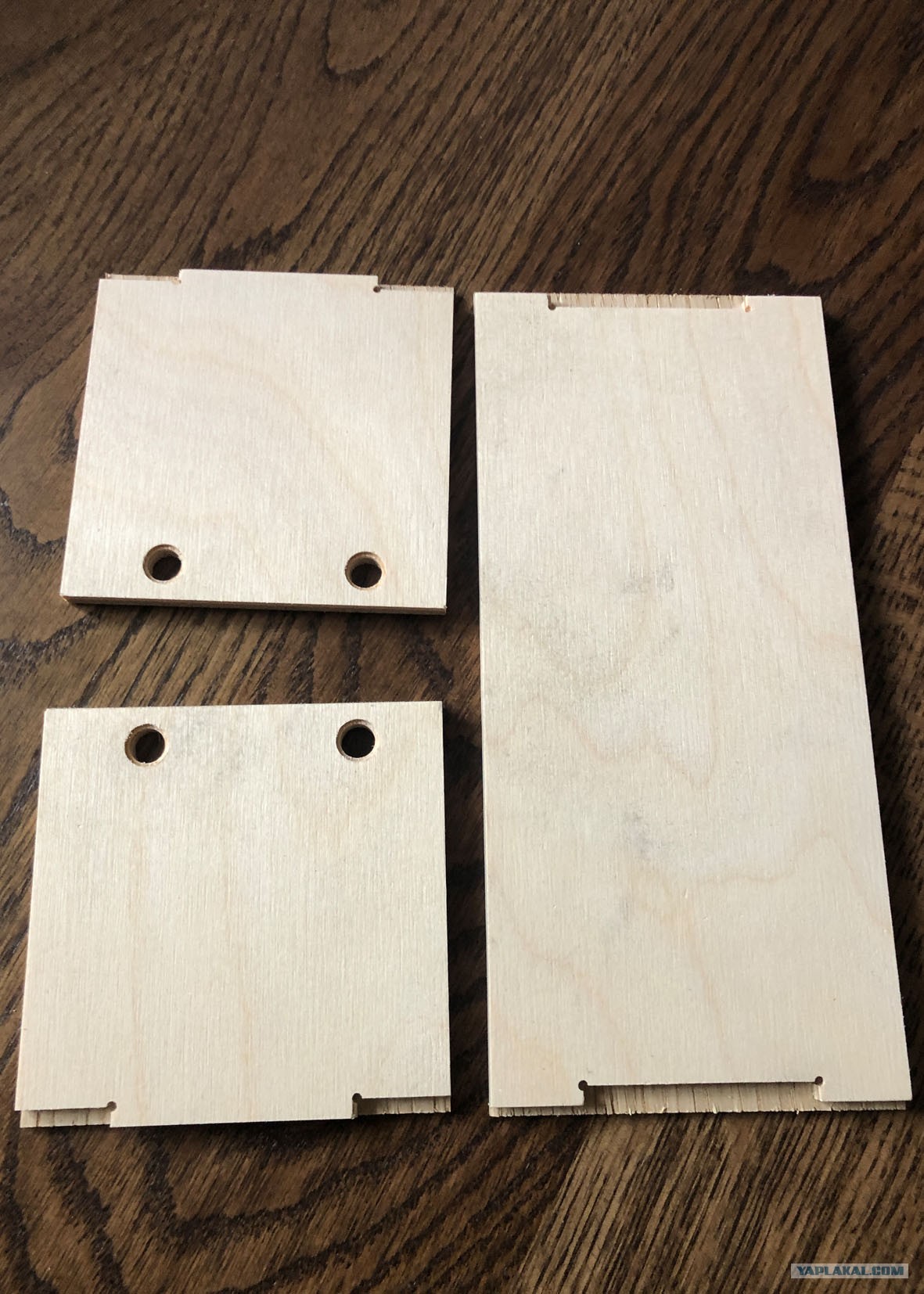

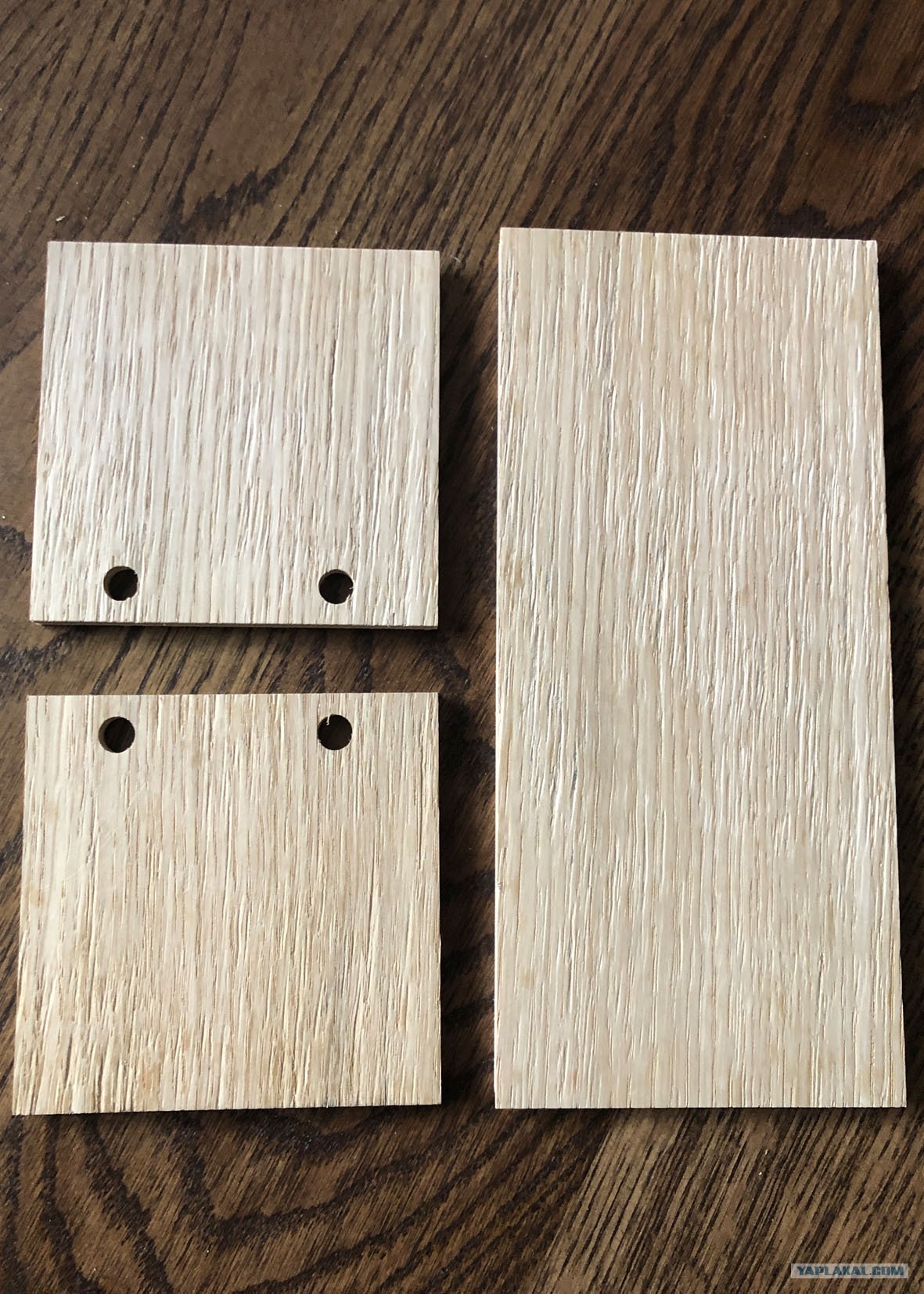

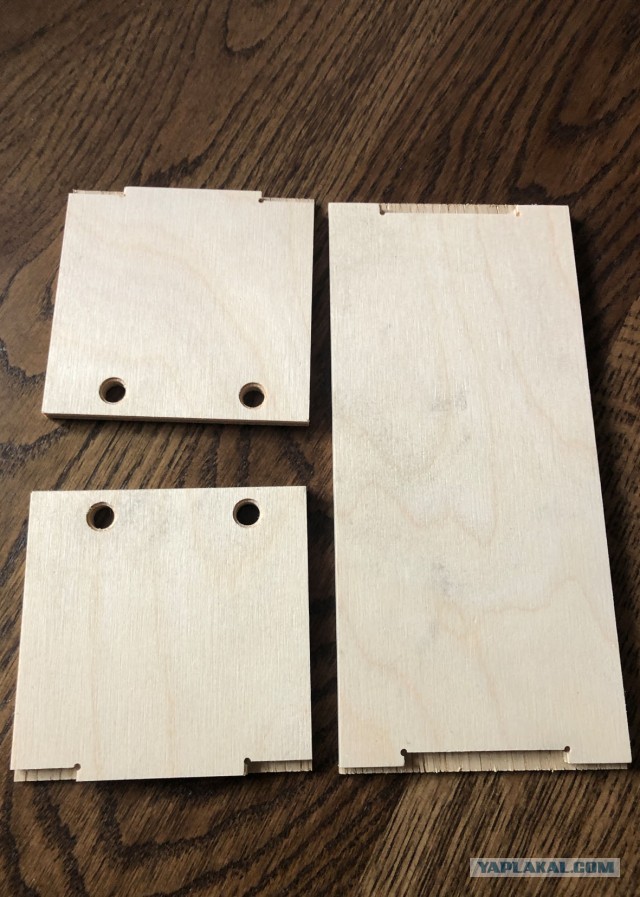

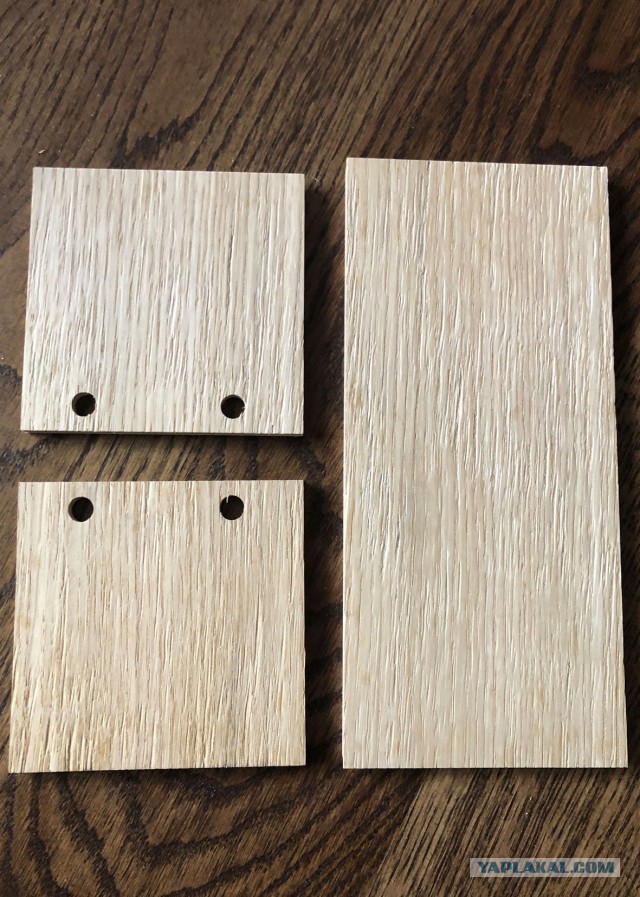

Пора браться за деревянные детали. Я склеил фанеру 4 мм с дубовой пластиной 2,5мм и отфрезеровал заготовки.

Вид с лицевой части.

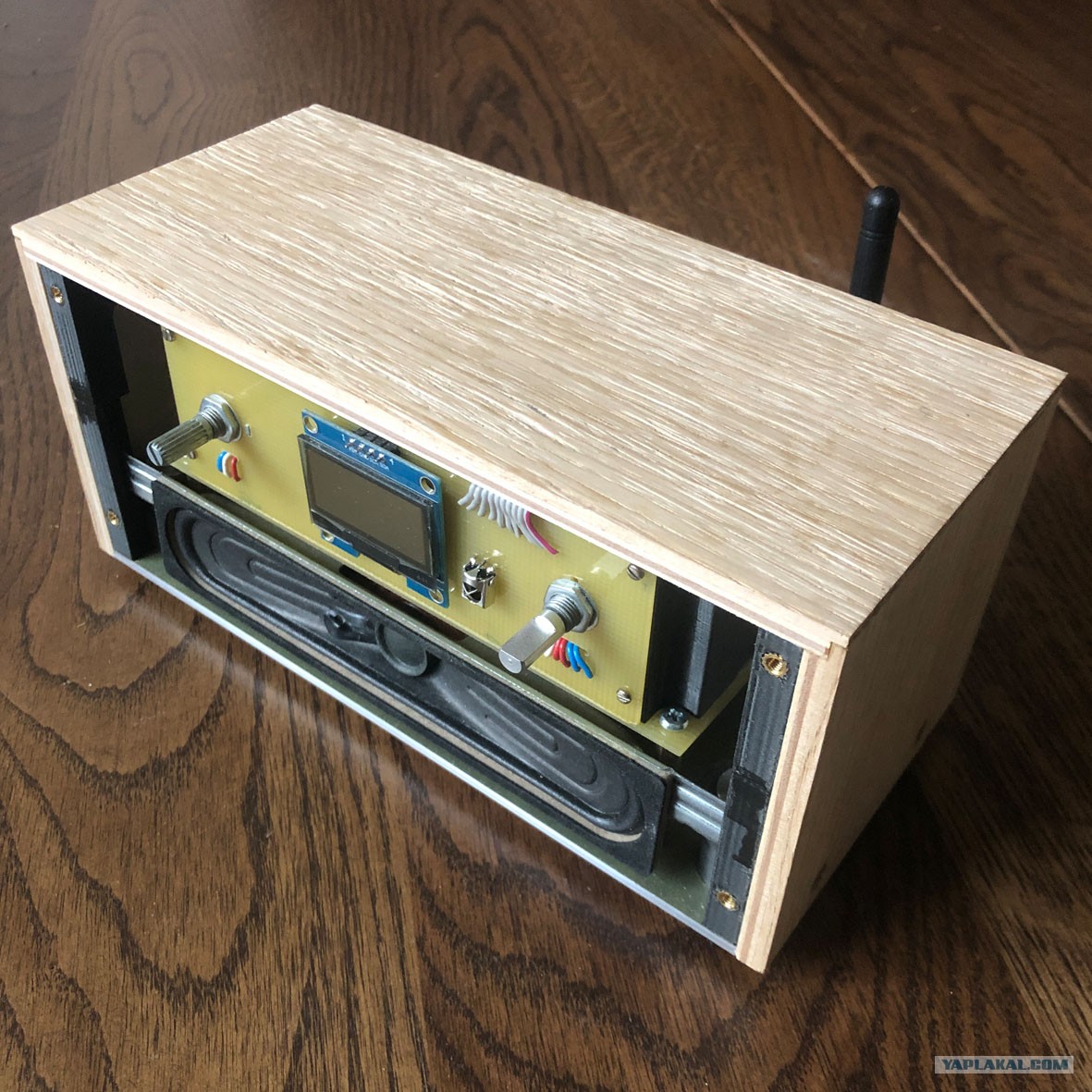

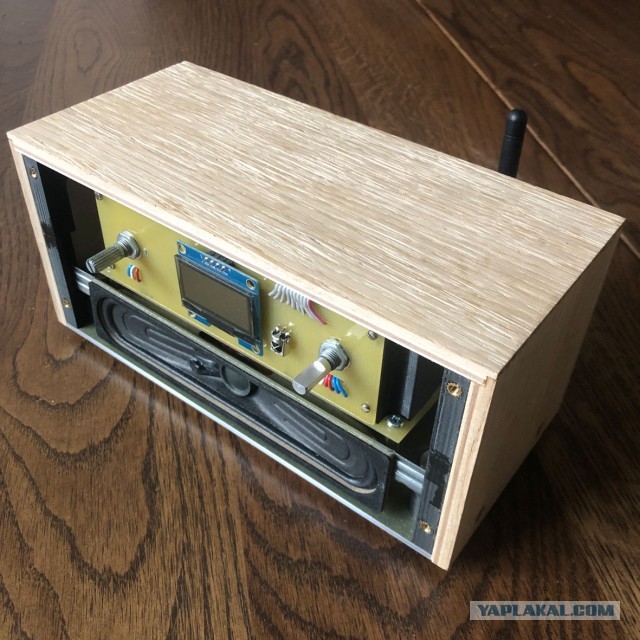

Склеил, примерил, все отлично подходит. Не зря проект делал.

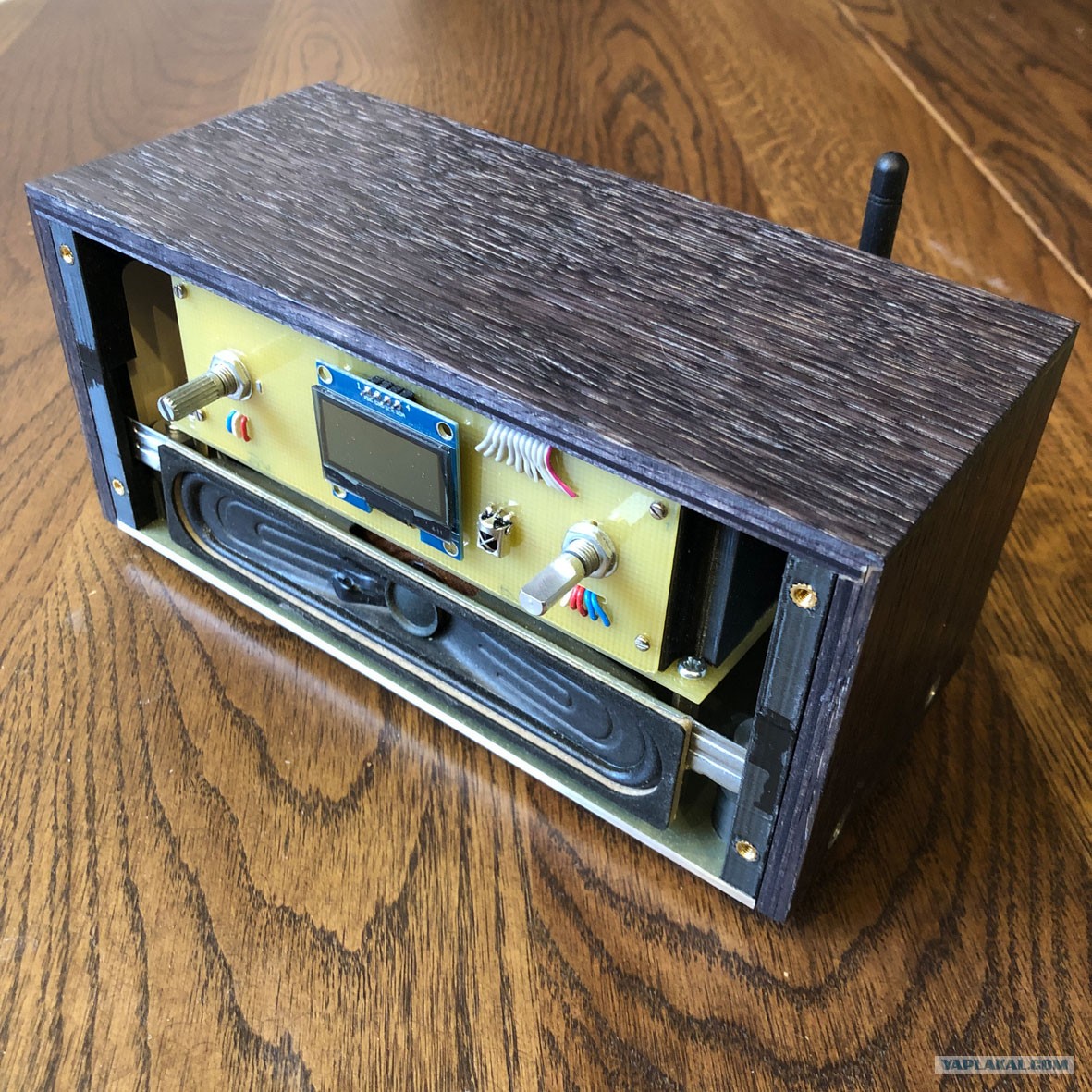

Дальше пропитываю морилкой, маслом, и воск сверху.

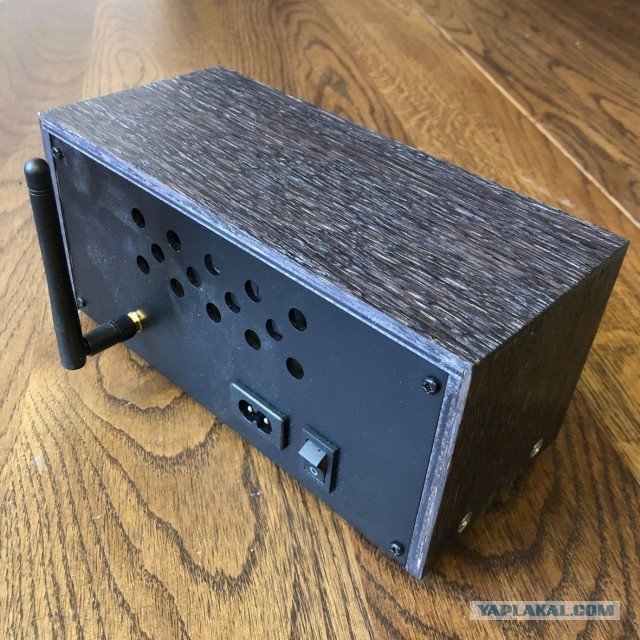

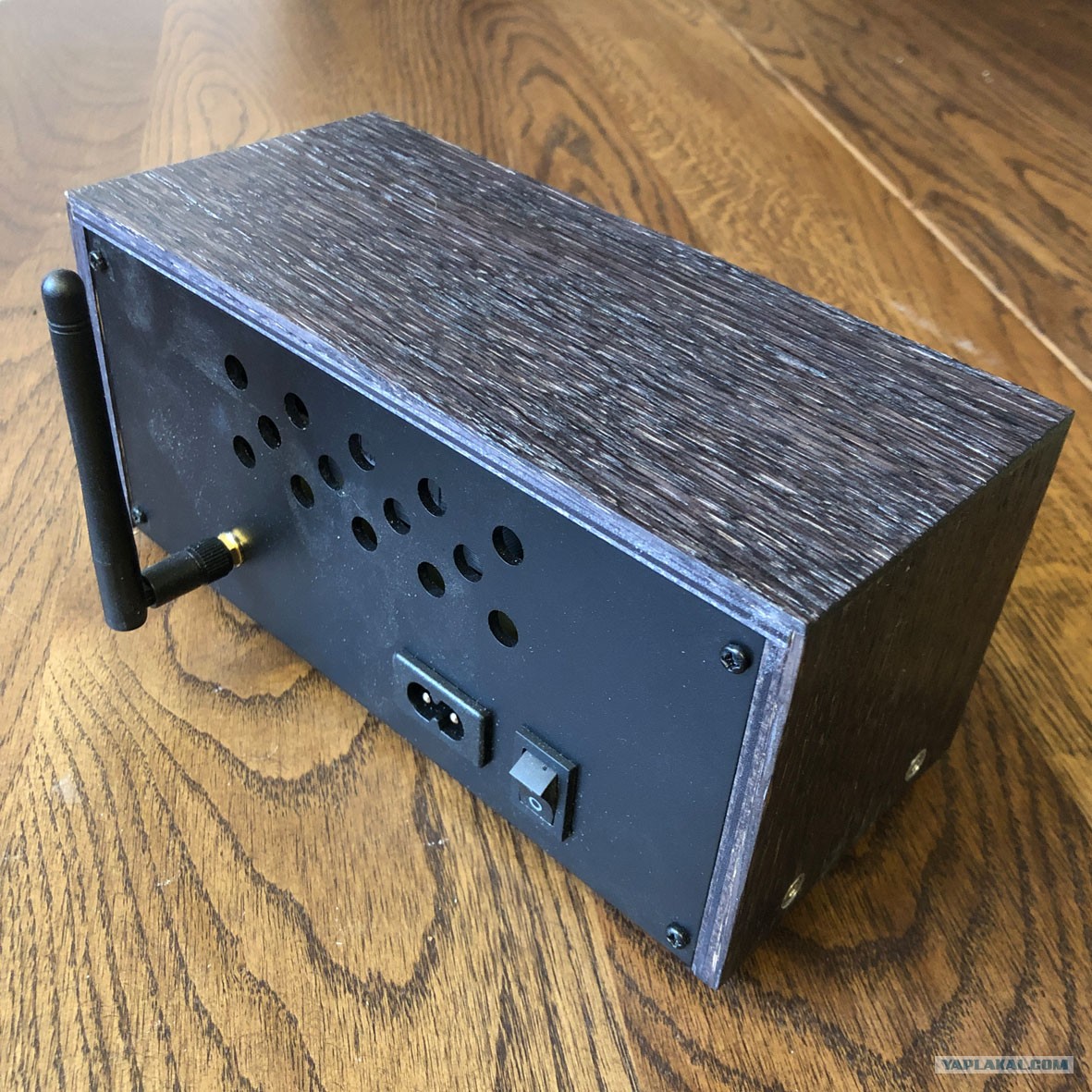

Вид сзади.

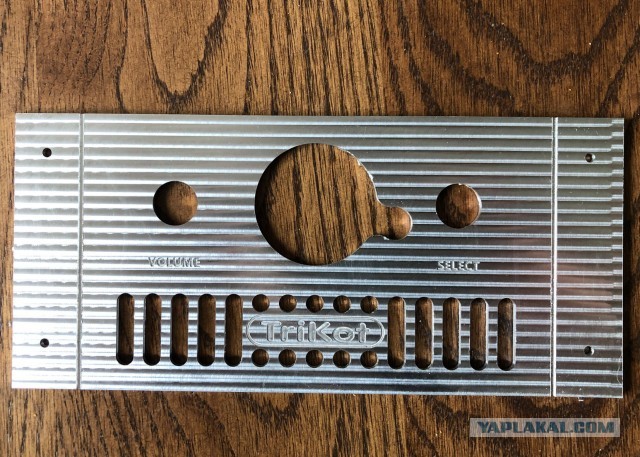

Передняя панель изготовлена из дюраля толщиной 3мм.

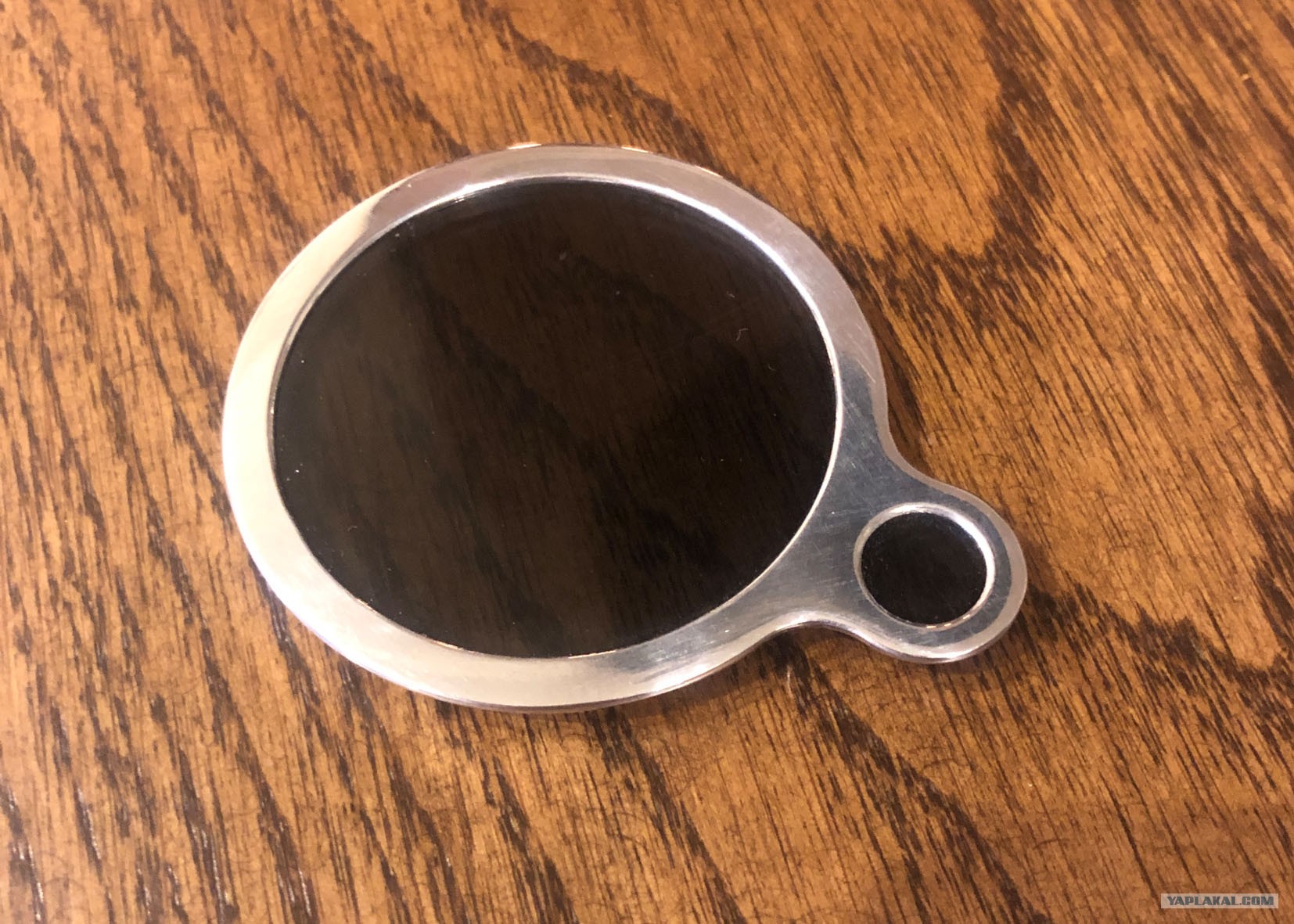

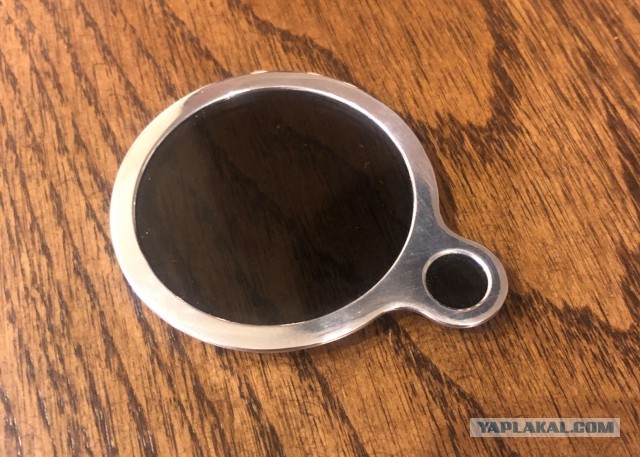

Рамка индикатора и окна ДУ.

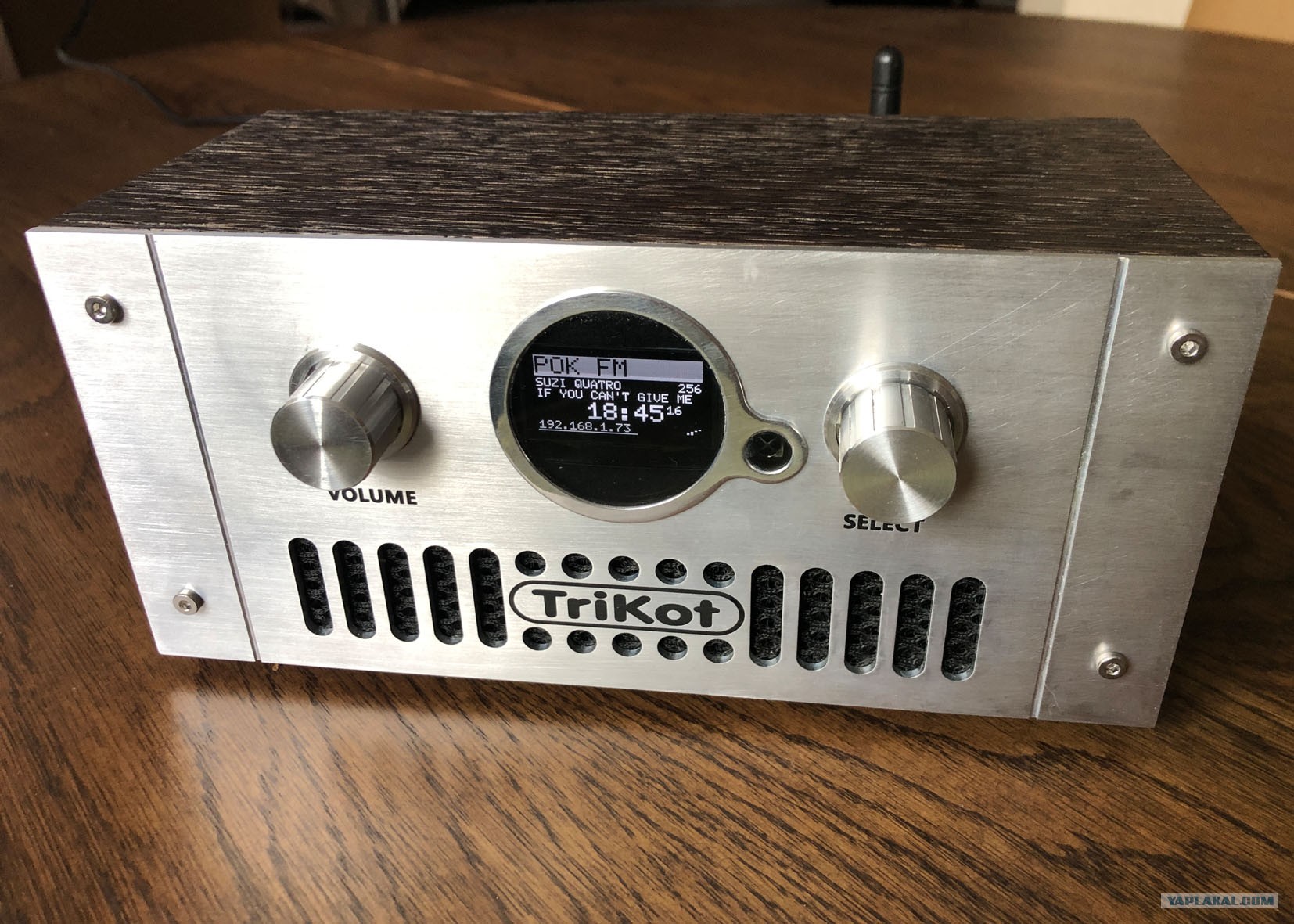

Ну и еще раз заключительная фотка. Ручки выточил, а внутрь запрессовал начинку от пластиковых ручек из Китая, чтобы их можно было надеть на регулятор без винта крепления.
На изготовление без проектирования ушла примерно неделя по нескольку часов в день. Подарок понравился, и уже переехал к своему владельцу.
Закончил!

Все комментарии:

Krematorium 24 июн 2024 в 17:29

Юморист • На сайте 13 лет

Круть, проект в Inventor-е делал?

trikot автор 24 июн 2024 в 17:29

Ярила • На сайте 17 лет

Цитата (Krematorium @ 24.06.2024 - 17:29)

Круть, проект в Inventor-е делал?

В Компасе

VitusKerk 24 июн 2024 в 17:30

Хохмач • На сайте 9 лет

А компонентная база какая? Так то красяво...

trikot автор 24 июн 2024 в 17:31

Ярила • На сайте 17 лет

Цитата (VitusKerk @ 24.06.2024 - 17:30)

А компонентная база какая? Так то красяво...

Так это ё радио. Значит ESP32, ЦАП и простенький усилок.

~~СерыйЕмеля~~ 24 июн 2024 в 17:32

Хохмач • На сайте 3 года

Молодец! Хорошо, когда руки правильные.

nikolkas 24 июн 2024 в 17:33

Слабоумие и отвага! • На сайте 6 лет

Красиво!
За РокФМ - отдельнй респект, как раз играет...
А флешки умеет? Или карты памяти там...
