Новогодняя ёлка из подручных материалов

Тяп, ляп и в продакшен!

Настал момент такой, что надо бы доставать ёлки, ёлочные игрушки и прочие блестяшки. Ну а у меня руки зачесались, чтобы самому сделать ёлку, причём быстро и относительно недорого.

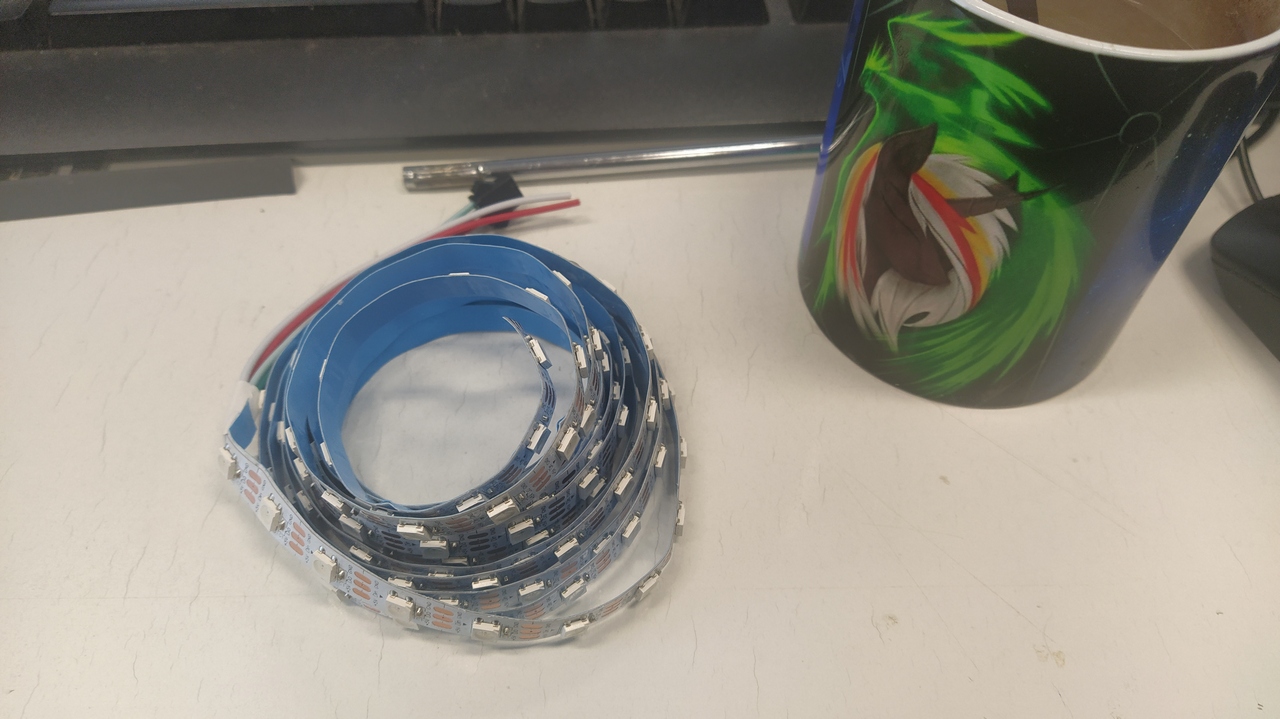

А для этого что нам нужно? Правильно! Ленты адресных светодиодов типа WS2812B и платка контроллера ESP-12. Благо и того, и другого у меня достаточно. Для создания такой ёлки нам понадобиться два метра ленты WS2812B, плата контроллера ESP-12 (но можно и тот, что вам больше по душе), кусок толстой проволоки (но можно и без неё), пара листов бумаги формата А3 и два метра дождика или серпантина (кто как его называет).

П.С. По современным ценам глянул у нас в городе: Лента светодиодная стоит 490р. за метр, контроллер – до 280р., дождик купил за 67 рублей. Бумага и проволока халявная.

19 фото

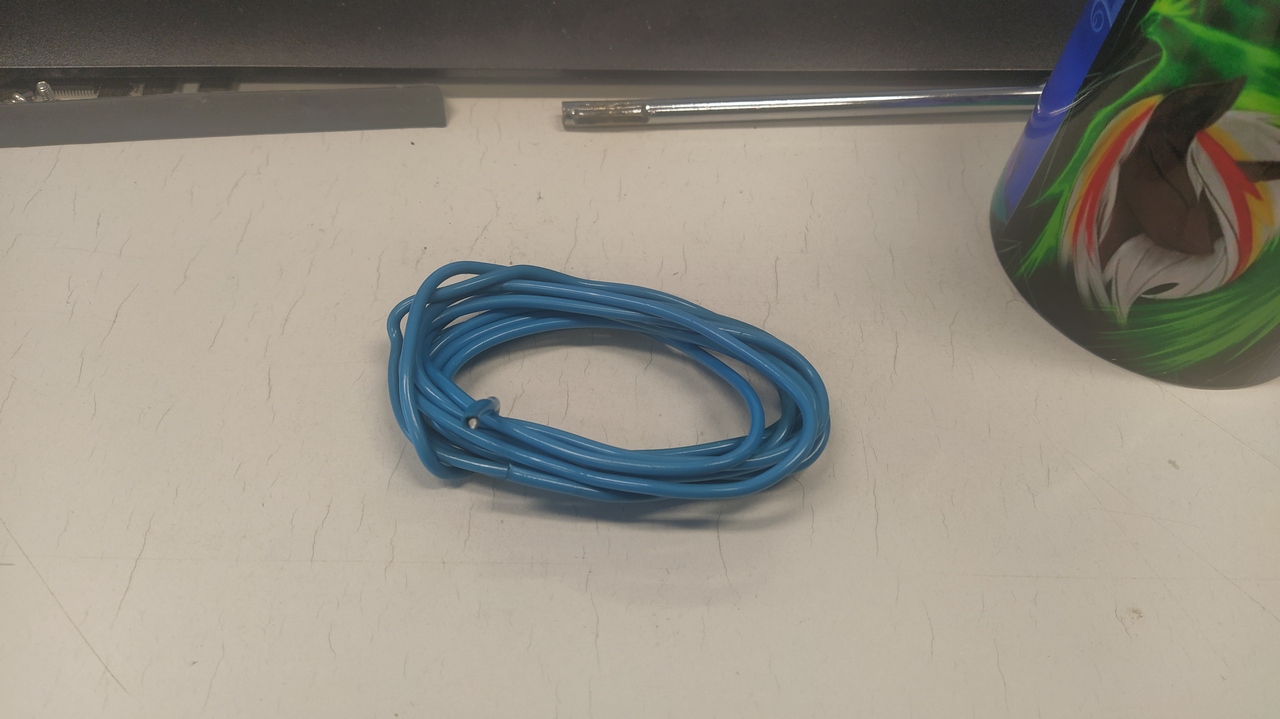

2. Проволока из которой сделал основу.

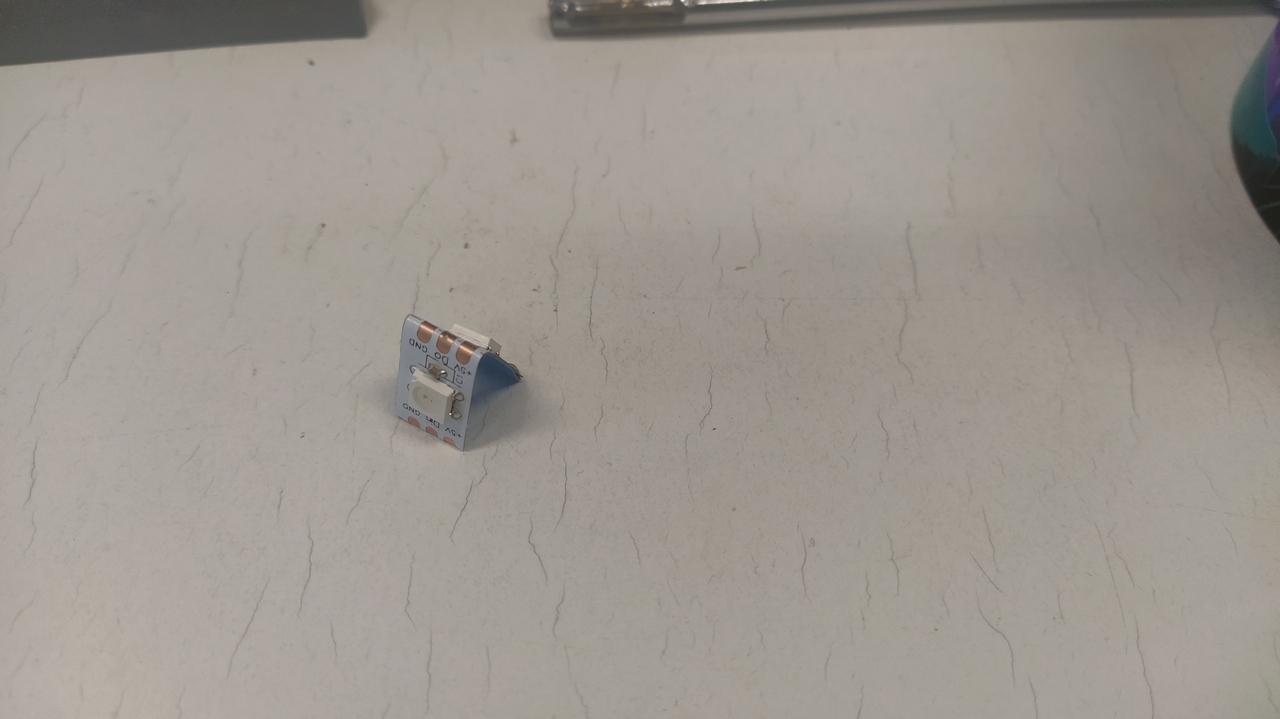

3. Отрезал два светика на звезду. Она у нас, по задумке, будет мигать красным.

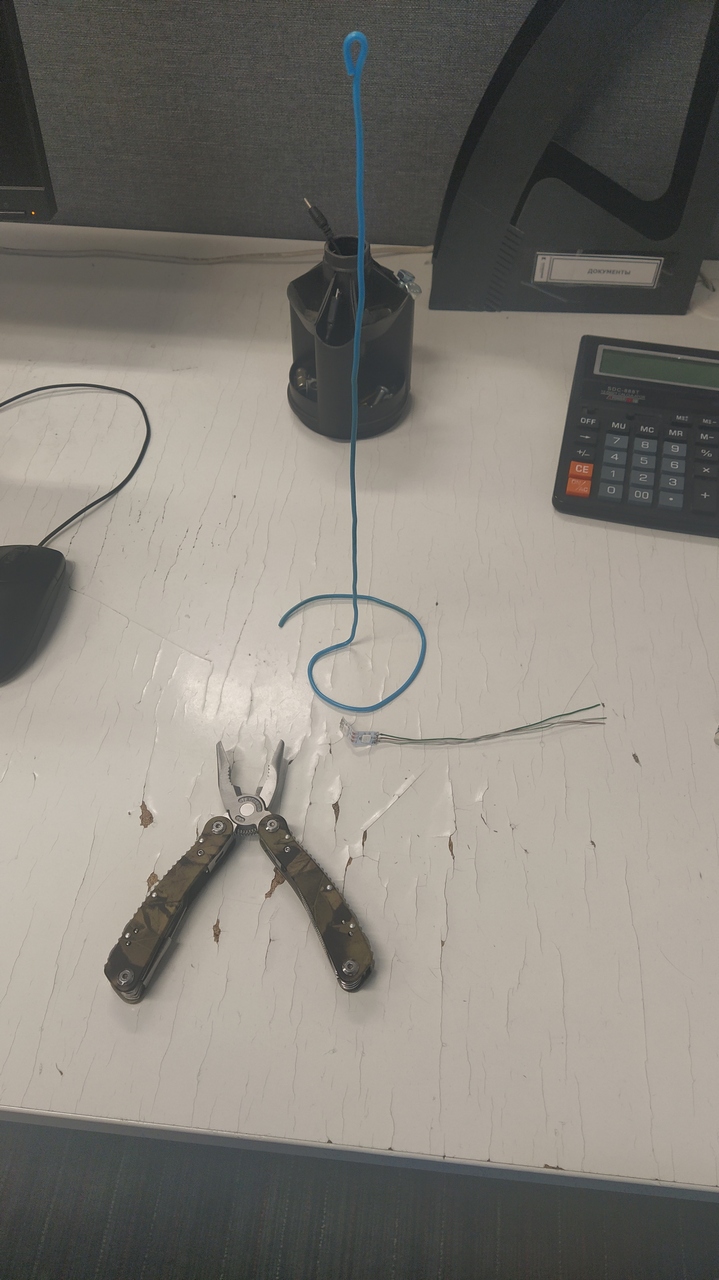

4. Делаем из провода основу. Подпаиваем к звезде провода.

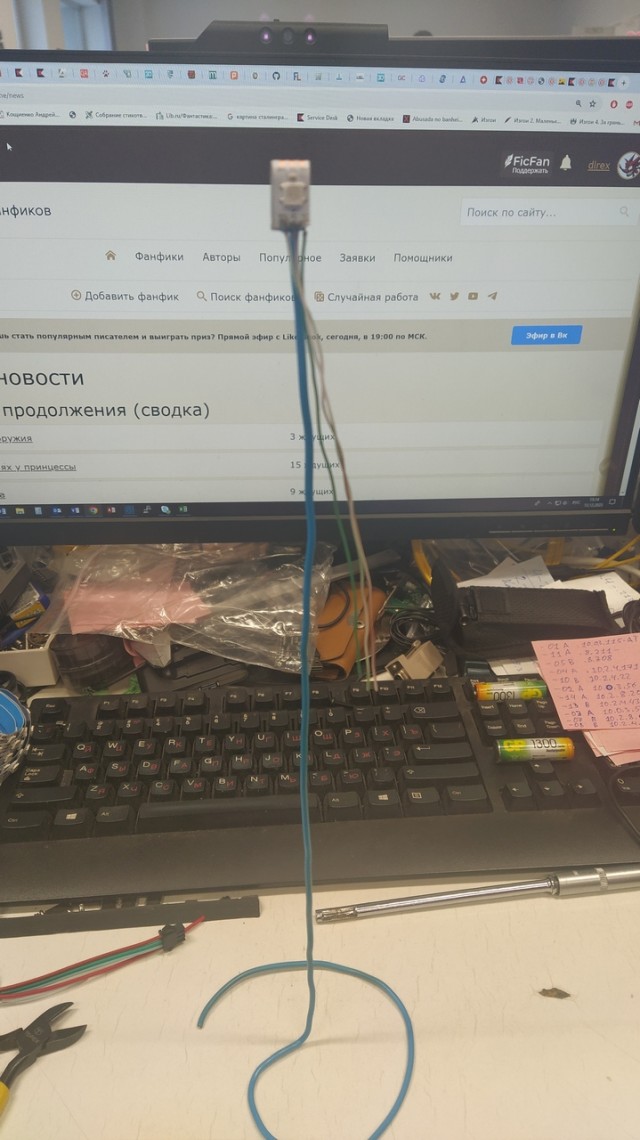

5. Крепим на вершину основы звезду.

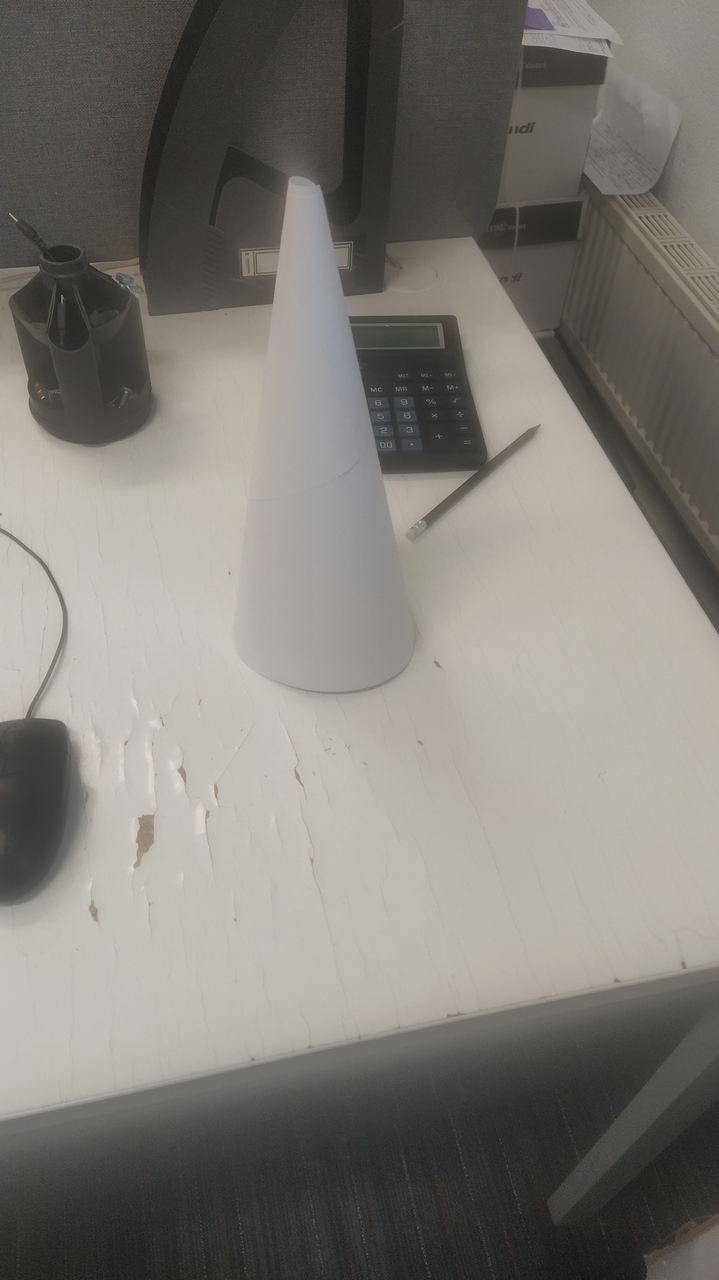

6. Изначально задумывал свернуть спиральку из ленты, чтобы она сама держала форму, но тут меня ждал облом. Лента не захотела держать форму и ссыпалась вниз. Был вариант сделать спираль из проволоки и к ней приклеить ленту, но потом свернул из бумаги конус.

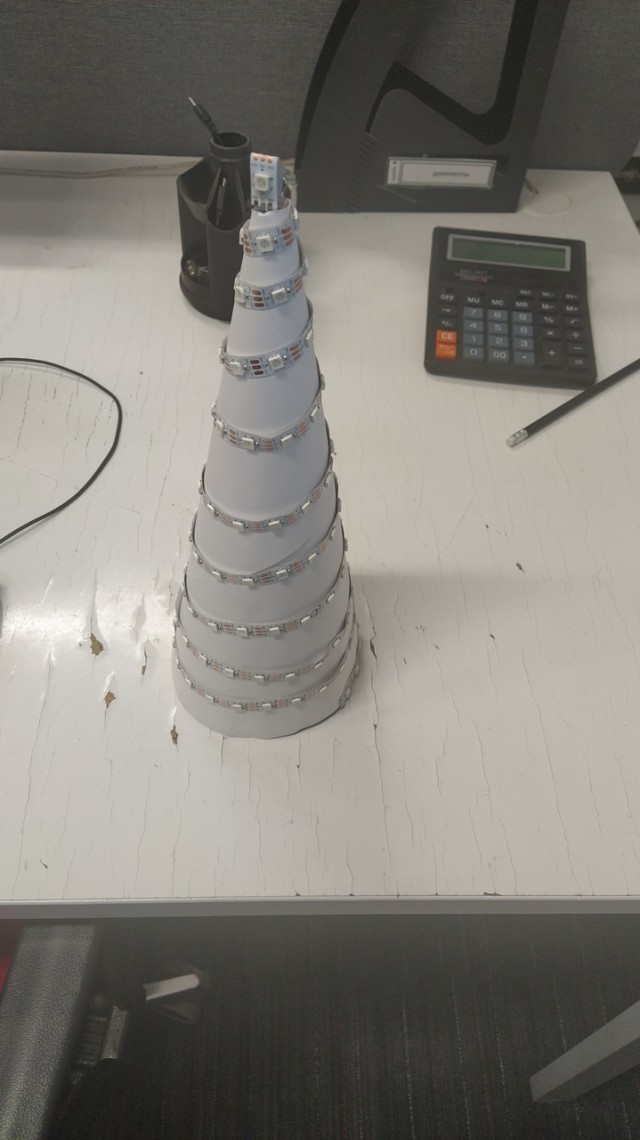

7. На конус и наклеил ленту. Получилось очень даже замечательно.

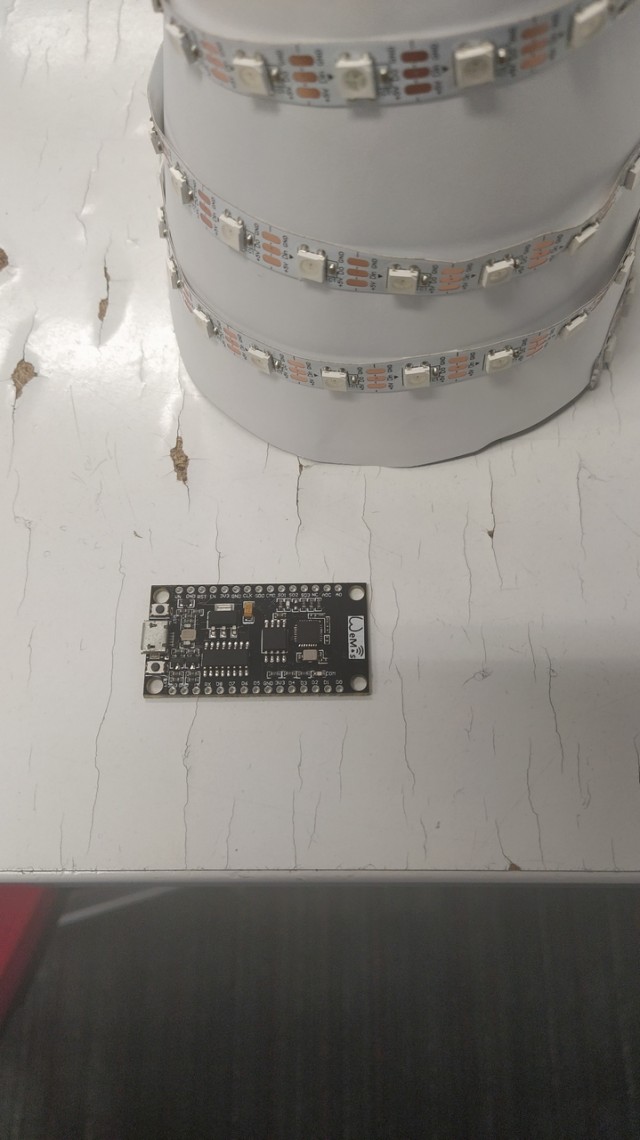

8. А это плата контроллера, который будет командовать светиками.

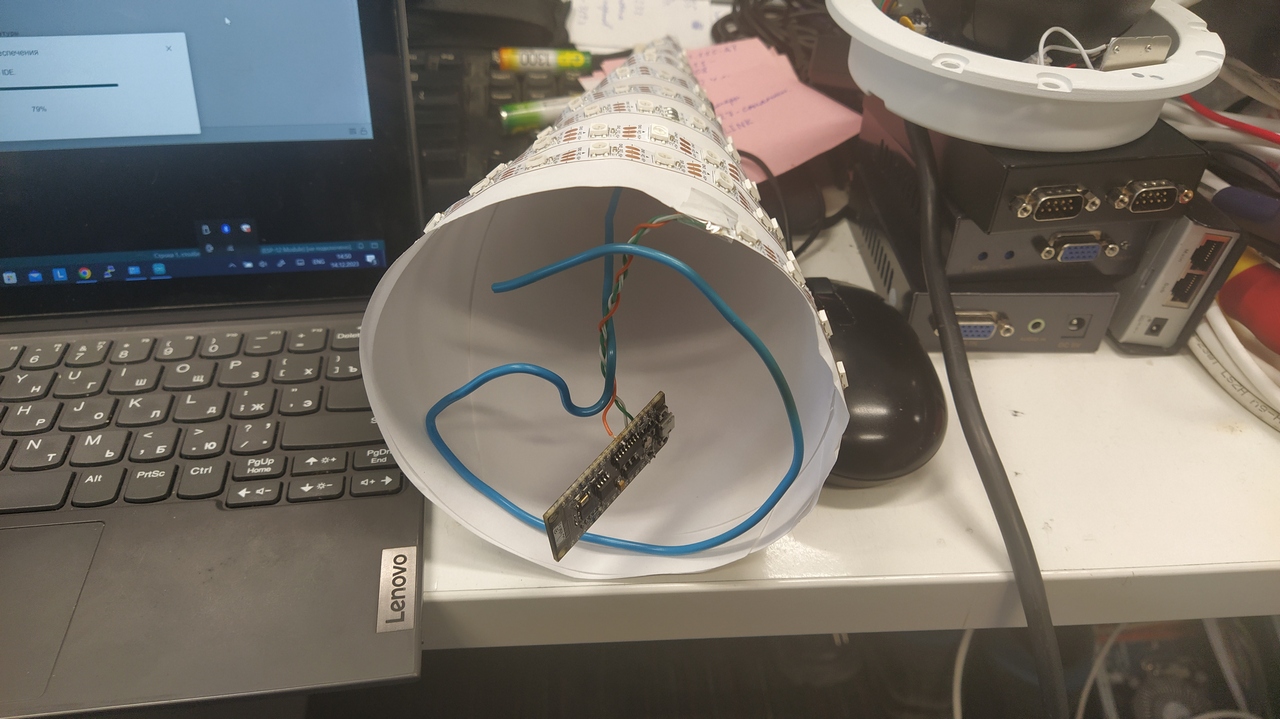

9. Вид изнутри ёлки.

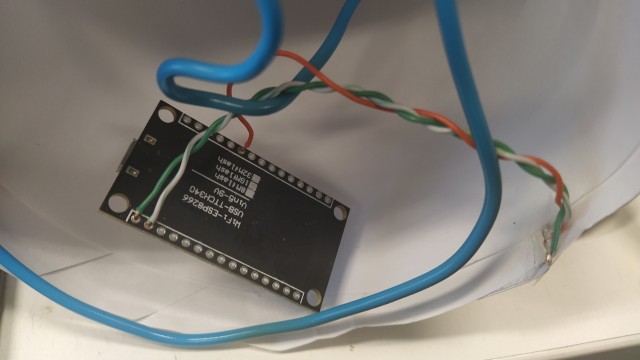

10. Припаиваем звезду к остальной ленте, а начало ленты к контроллеру: GND к GND, 5V к VIN, DIN к D7. Впрочем, можно и не к D7, а к какому-то другому дискретному выходу. Только надо будет изменить это и в программе.

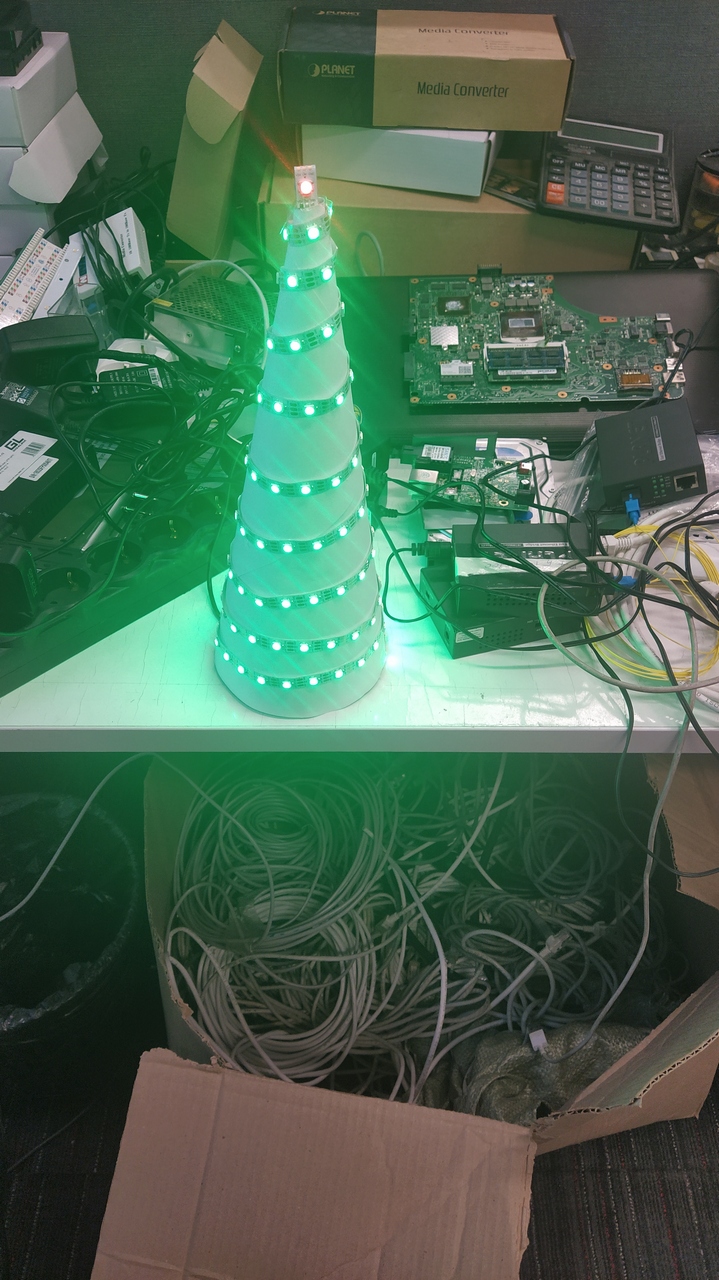

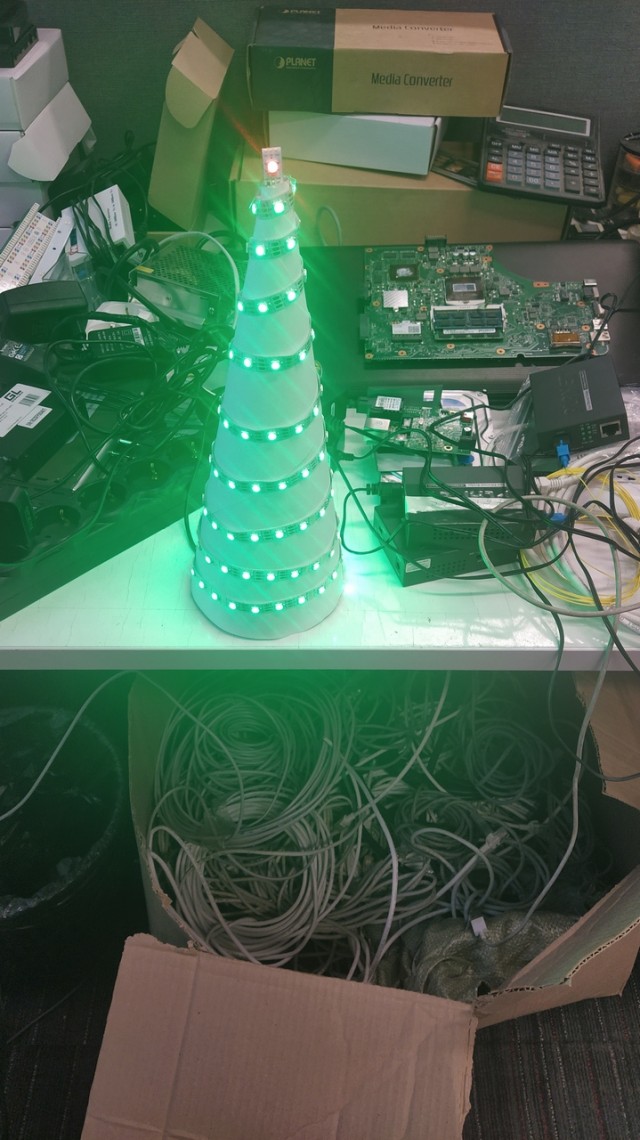

11. Скоренько набросал простейшую прогу и запустил испытание. Раз, два три – ёлочка, гори! Испытания прошли успешно: ёлка – зелёная, звезда – красная.

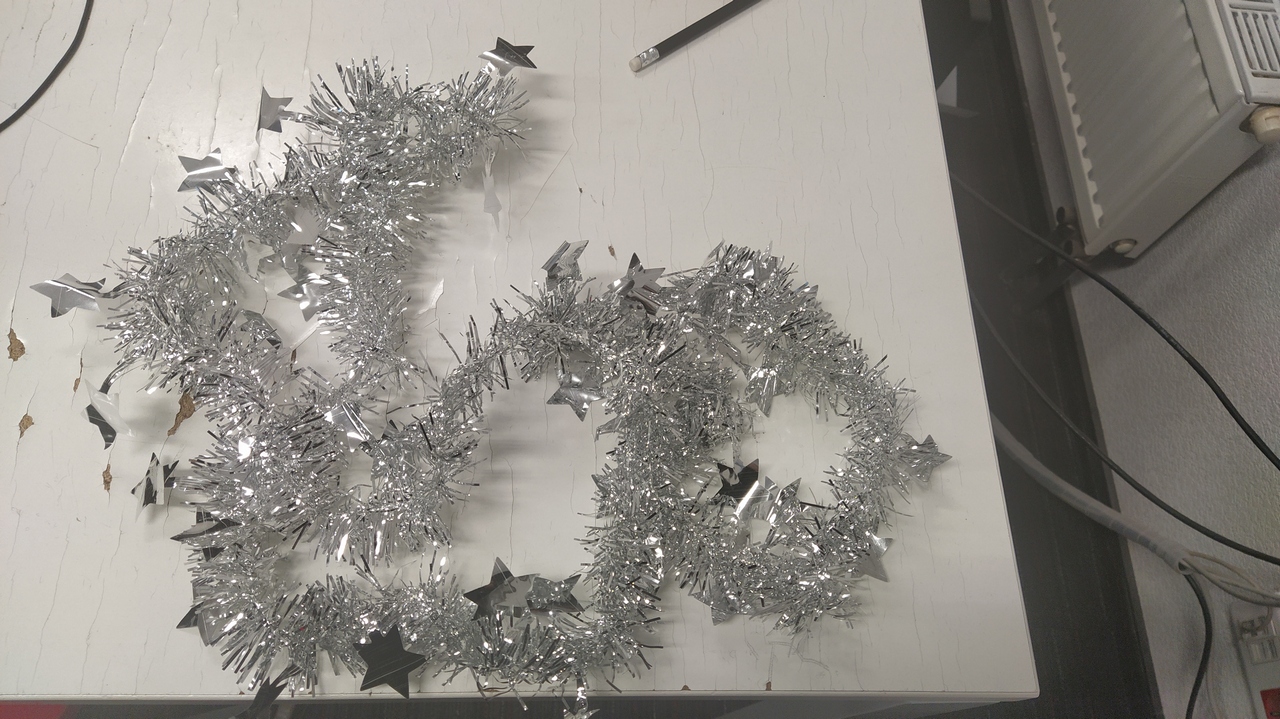

12. Берём дождик и приклеиваем к конусу. Это вообще без проблем, так как лента имеет клеевую основу, что не совсем плотно приклеена к конусу. Так что на этой клеевой поверхности дождик и держится.

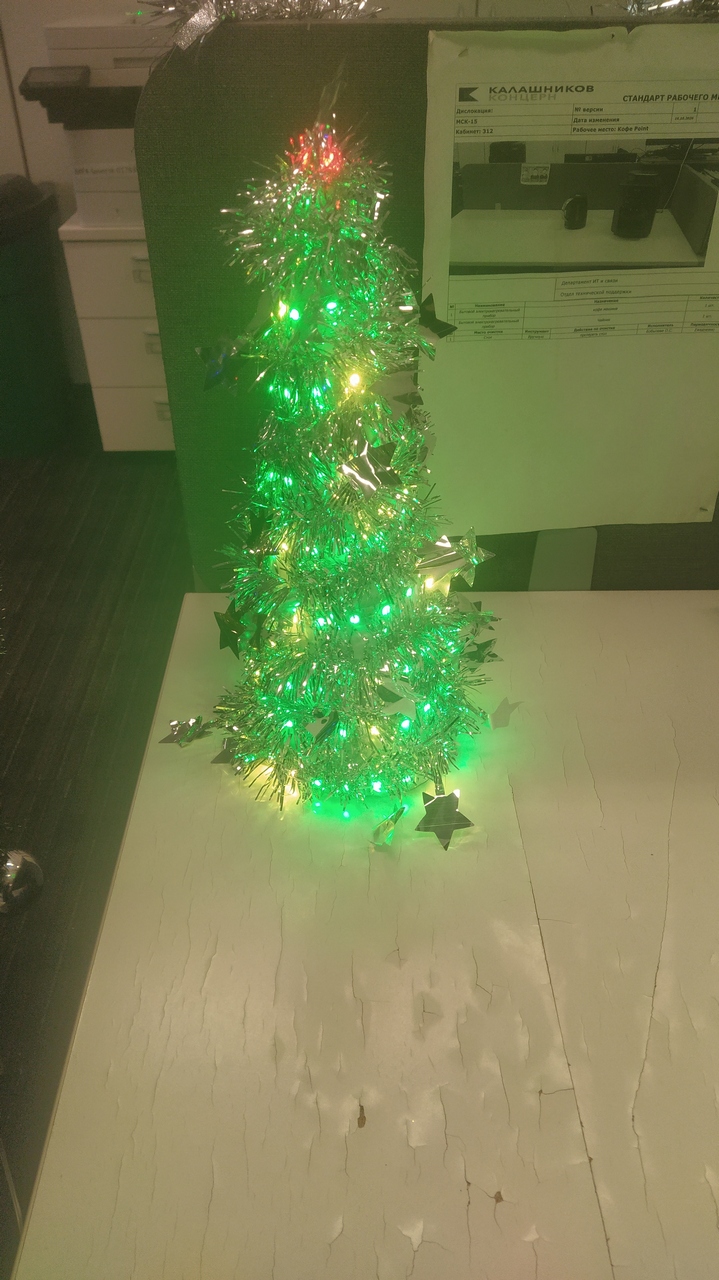

13. А так выглядит с дождиком.

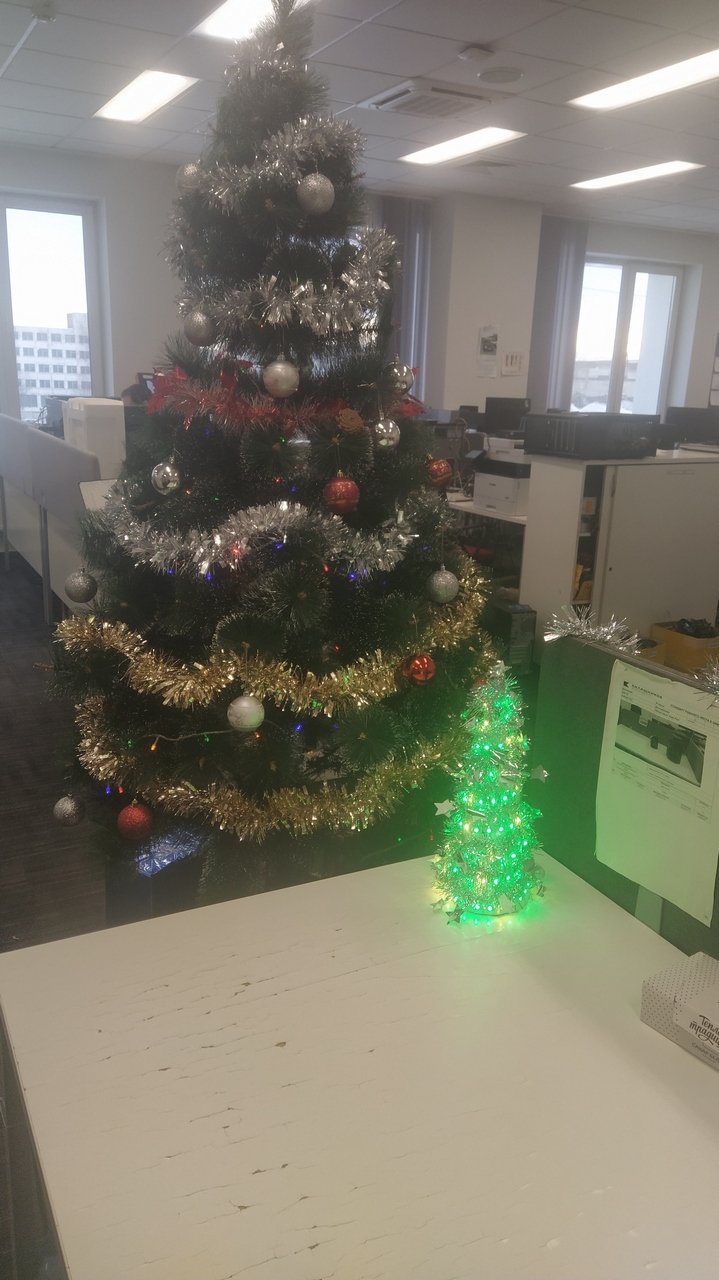

14. Сэлфи со старшей подругой.

15. Программа с некоторыми эффектами. Их вы можете сделать на свой вкус:

Код

#include <Adafruit_NeoPixel.h> #define PIN            13  // Лента на пин D7 #define NUMPIXELS      120 // Количество светиков в ленте Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800); // Параметры ленты byte fire[] = {32,64,96,128,160,192,224,255}; byte StarRed = 255; byte j       = 0; byte t       = 0; byte step    = 0; void StarShow()  // Гори, гори моя звезда! { if (StarRed == 0) {     StarRed = 255;   }   else {     StarRed = 0;   }; strip.setPixelColor(118, strip.Color(StarRed,0,0)); strip.setPixelColor(119, strip.Color(StarRed,0,0)); } void Show_0() // Ёлка, гори! { for (byte i=0; i<NUMPIXELS-2; i++) {    strip.setPixelColor(i, strip.Color(t,t,t)); }; }; void Show_1()  // Ёлка, угасни! { for (byte i=0; i<NUMPIXELS-2; i++) {    strip.setPixelColor(i, strip.Color(255-t,255-t,255-t)); }; }; void Show_2() // Бегущие золотые огоньки на белой ёлке { for (byte i=0; i<NUMPIXELS-2; i++) {    if (i % 5) {         strip.setPixelColor(i+j, strip.Color(100,100,100));    }    else {       strip.setPixelColor(i+j, strip.Color(100,100,0));          }  };    if (j == 4) {   j=0; } else {   j++; }; }; void Show_3()   // Бегущие жёлтые огни по зелёной ёлке { for (byte i=0; i<NUMPIXELS-2; i++) {    if (i % 5) {         strip.setPixelColor(i+j, strip.Color(0,100,0));    }    else {       strip.setPixelColor(i+j, strip.Color(100,100,0));    }  };     if (j == 4) {   j=0; } else {   j++; }; }; void Show_4() { for (byte i=0; i<NUMPIXELS-2; i++) {    if (i % 5) {         strip.setPixelColor(i, strip.Color(0,100,0));    }    else {      byte R = random(7);      byte G = random(7);      byte B = random(7);       strip.setPixelColor(i, strip.Color(fire[R],fire[G],fire[B]));    };  }; }; void setup()                   // Тут всё подготавливается {  strip.begin();               // Инициализирует библиотеку работы с лентой  randomSeed(analogRead(0));   // Инициализация ГСЧ } void loop()                    // Тут всё крутится { switch (step) { case 0: Show_0(); break; case 1: Show_1(); break; case 2: Show_2(); break; case 3: Show_3(); break; case 4: Show_4(); break; //case 5: Show_5(); break; default: Show_0(); }; StarShow(); // Мигаем звездой strip.show(); // Засветить всю ленту. delay(250);   // И пусть весь мир подождёт if (t>254) {       //  256 циклов крутится одна программа. Потом переключается на следующую.   if (step < 5 ) { step++; } else { step = 0; }; }; t++; }
