Всем привет, друзья, сегодня хотел показать процесс доделки винтовки АР-15 из частей, купленных в интернете - изготовление так называемого ghost gun, винтовки, которой официально не существует. :)

Будет 20 фоток и чуть текста.

Винтовка - "призрак"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Maverick00
6.12.2023 - 20:23
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Несколько лет назад я уже писал на ЯПе про то, что вторая поправка к Конституции США позволяет гражданам делать оружие для себя, для собственного пользования.

Это может быть хоть дробовик, хоть винтовка, при условии что полученный в результате ствол соответствует оружейным законам США, как то - не имеет автоматического огня, если винтовка - то ствол не короче 16 дюймов, если дробовик - то не короче 18 дюймов, и т. д., там есть ещё пара требований.

Но в общем и целом сделать для себя оружие, которое вообще нигде не зарегистрировано и не имеет даже серийного номера - абсолютно легально. Это оружие нельзя продать или подарить, а самому пользоваться - запросто.

Тут необходимо сделать ремарку - дело в том, что по законам США винтовкой АР-15 (основной частью) является _только_ нижняя часть ствольной коробки. Именно она имеет серийный номер, именно при покупке этой части в магазине тебя пробьют через базу ФБР, что ты не наркоман и не рецидивист. Абсолютно все остальные части винтовки, включая все винтики-пружинки, ствол, затвор, всё остальное - продаётся без всяких документов и ограничений, эти детали не считаются основными частями оружия и приобрести их можно точно также, как и любые другие обычные товары, с доставкой на дом.

Разумеется нижнюю часть ствольной коробки тоже можно сделать самому, но что если у тебя нет фрезеровального станка и/или навыков его использования? Не проблема - существуют производители, которые продают так называемые 80% lower - заготовки ствольных коробок, которые сделаны на 80%, не до конца. Идея в том, что доделать такие заготовки намного проще чем пилить новую с нуля, и никаких супер-дорогущих станков не требуется (кстати говоря, чтобы сделать Калашников без пресса не обойтись, хотя его тоже можно легально сделать у себя в гараже).

Стоят такие заготовки в районе $80, плюс минус, в зависимости от материала (их делают и из пластика, и из алюминия), цвета, покрытия, размера и т. д.

В прошедшие выходные наконец дошли руки и я доделал такую винтовку, хотел поделиться процессом и конечным результатом.

Все части, необходимые для сборки, показаны на фотке сверху - нужен набор для изготовления нижней части ствольной коробки (он включает в себя заготовку, лекало, три сверла (одно для отверстия под предохранитель, одно для отверстия под спусковой крючок, одно для отверстий под штифты спускового крючка и курка) и фреза, которую можно использовать или в ручной дрели, или в сверлильном станке.

Также нужен приклад (у меня лежал один из самых дешёвых, от комании UTG), винтики-пружинки-детальки УСМ и верхняя часть винтовки со стволом и затвором.

А, да, ещё момент - я решил сделать себе не AR15, а AR10 - копию АР15, но в калибре 7.62x51 (.308 Win), но процесс ничем не отличается, только размером некоторых деталей, здесь они побольше, т. к. и калибр побольше, чем у обычной АРки.

Цена всего проекта:
Ствольная коробка: $80
Верхняя часть винтовки со стволом от компании Rock River Arms: $300
Приклад с буферной трубкой и возвратной пружиной: $70
Все детали УСМ + пистолетная рукоятка в одном наборе - $99

Итого: $550

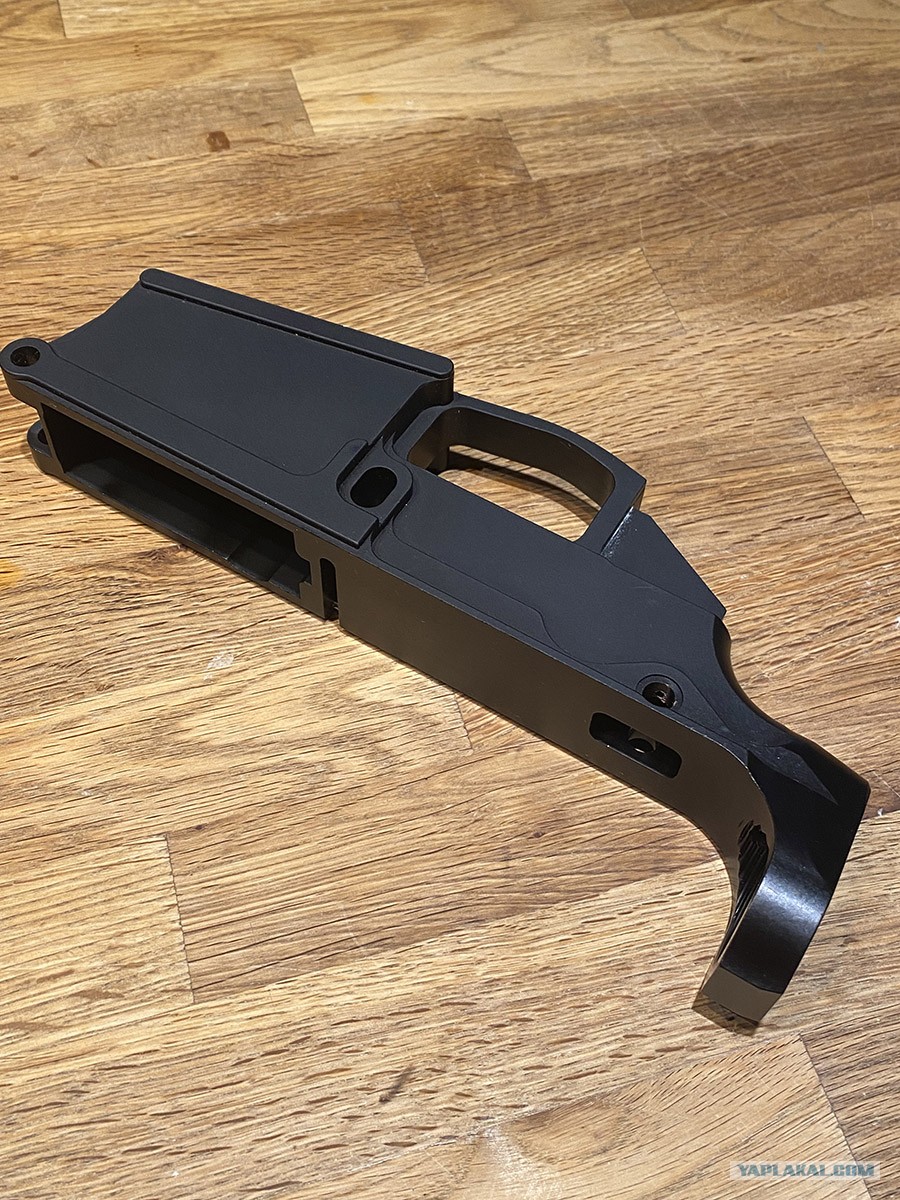

Вот так выглядит заготовка. Как можно видеть, в ней нет нескольких отверстий, а также нет "кармана", куда вставляются части ударно-спускового механизма. Этим то мы и займёмся. :)

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:23
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Помещаем заготовку в лекало.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:24
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

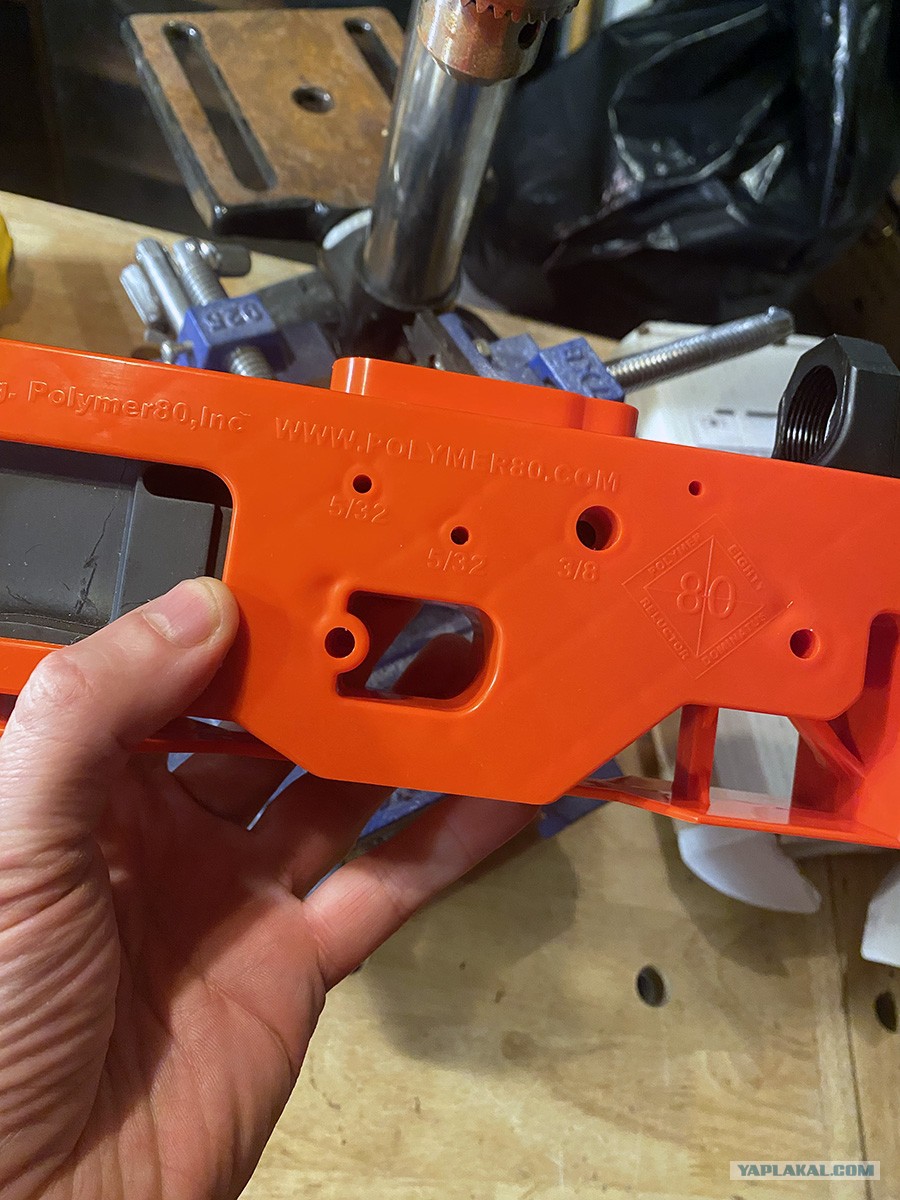

Закрываем. Помимо технологических отверстий, нам нужно высверлить три, они помечены размерами свёрел, которые требуется использовать (два 5/32, одно 3/8, это в дюймах, поэтому размеры в дробях).

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:24
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Готово. Насквозь сверлить не нужно, только надсверлить, потому что внутренности всей этой части будут выфрезерованы потом.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:24
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Зажимаем заготовку в тиски, в сверлильный станок - фрезу из набора, и дальше по лекалу начинаем высверливать карман УСМ.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:25
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Вот что вышло. Я решил делать из пластика, его мучать легче, чем алюминий. :) Не совсем ровно, но в принципе для моих нужд - нормально, опять же, качество отделки внутренней части ствольной коробки на точность винтовки не влияет никак, так что - и тааааак сойдёт. :)

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:25
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Абсолютно все части УСМ винтовки, до последней пружинки (здесь неск. деталей лишних даже, ствольные коробки бывают немного разные, и тогда требуются дополнительные штифты кое-где)

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:25
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

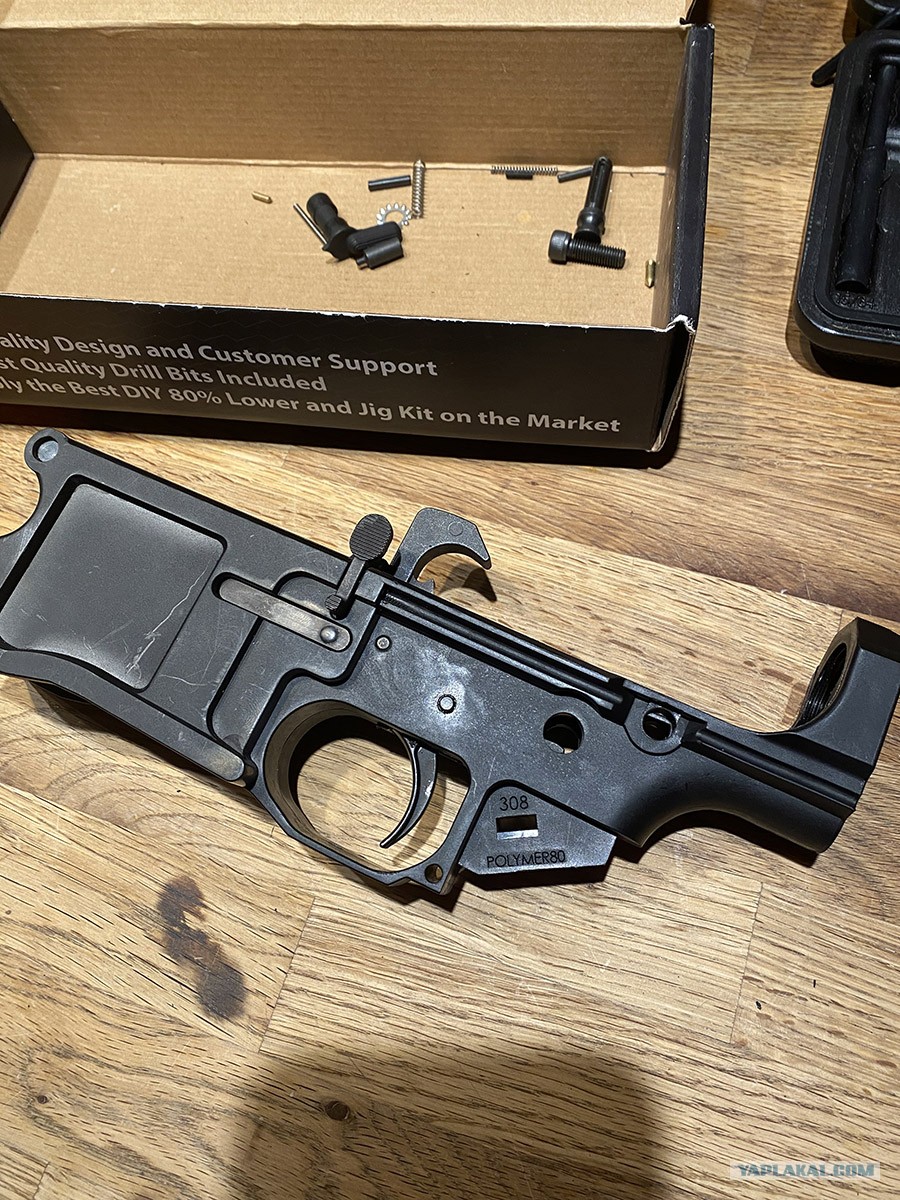

Начинаем собирать. Ставим кнопку сброса магазина, спусковой крючок и передний штифт, который используется при разборке винтовки.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:26
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

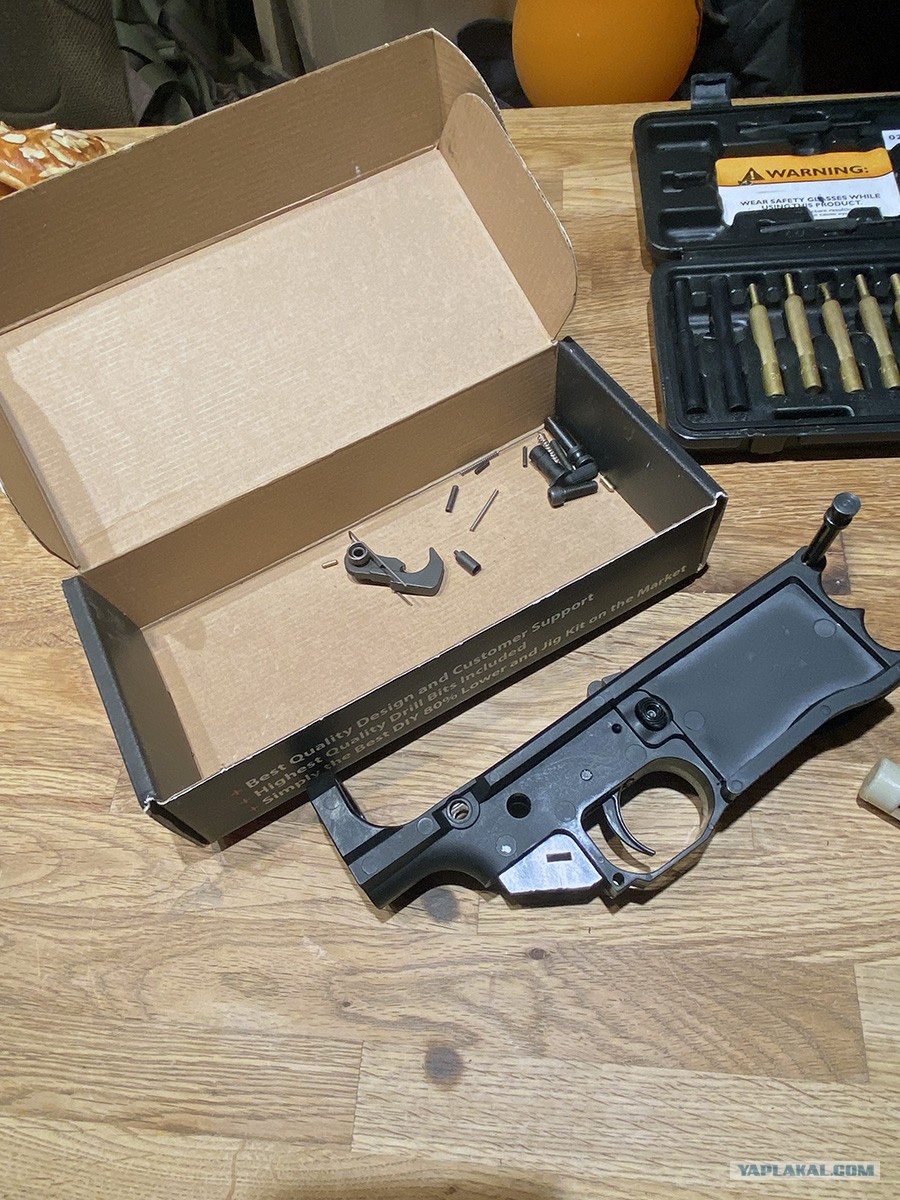

Устанавливаем затворную задержку

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:26
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Вставляем курок с пружиной

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:26
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Готово!

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:27
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

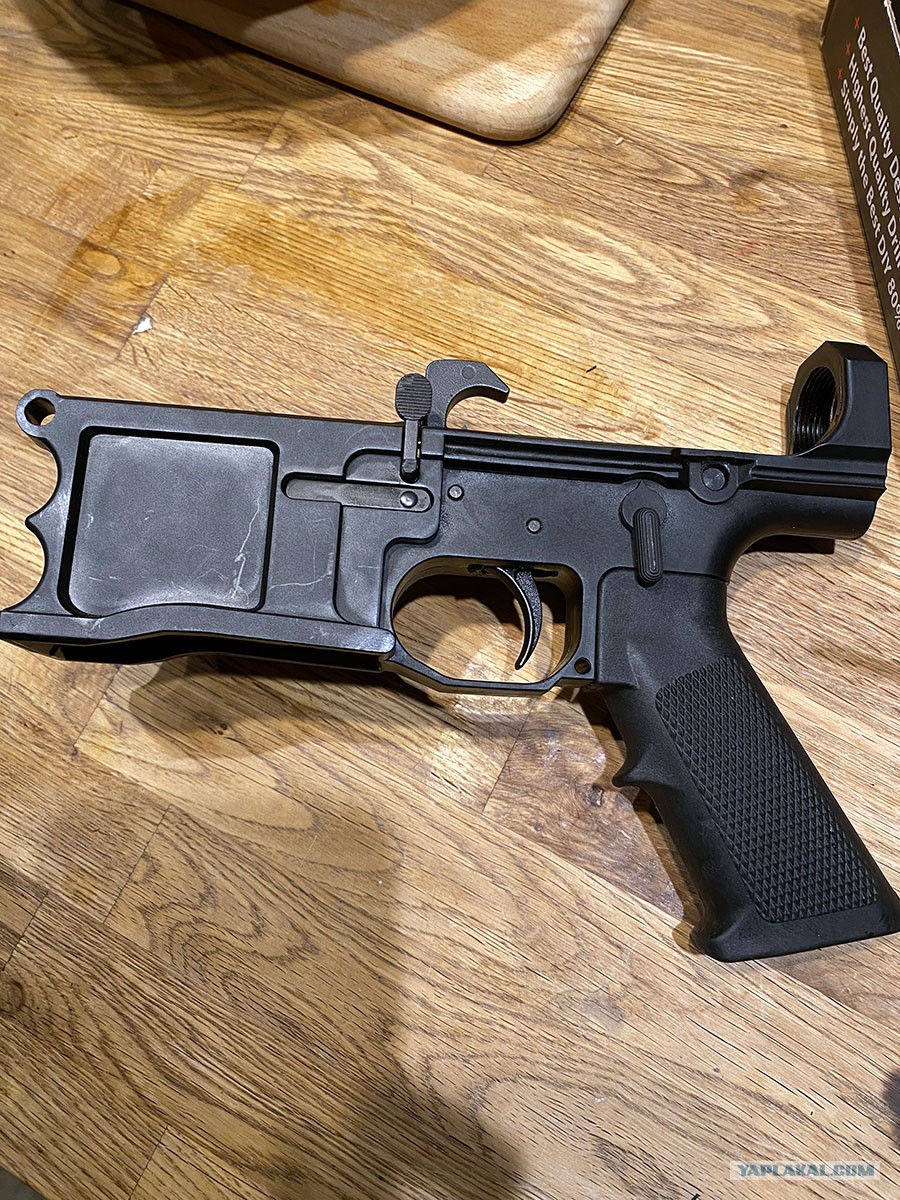

Ставим предохранитель и рукоятку - их необходимо ставить одновременно, т. к. в рукоятке находятся две пружины, одна фиксирует предохранитель, а вторая - второй штифт разборки винтовки.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:27
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

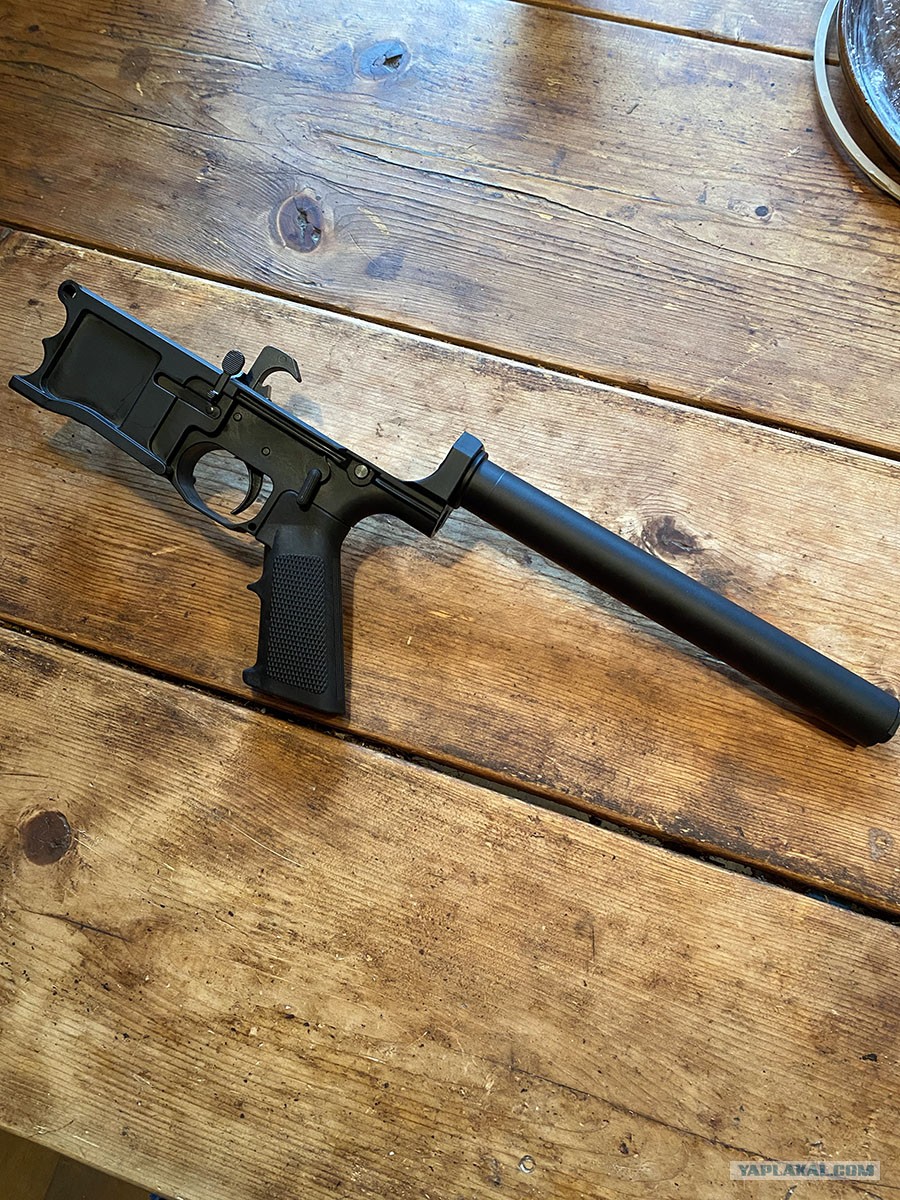

Можно прикрутить трубку приклада..

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:27
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
На неё - сам приклад. Возвратную пружину и направляющую ставим внутрь приклада.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:27
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
И при помощи двух штифтов, которые мы установили, теперь можно соединить нижнюю часть винтовки с верхней, как конструктор.

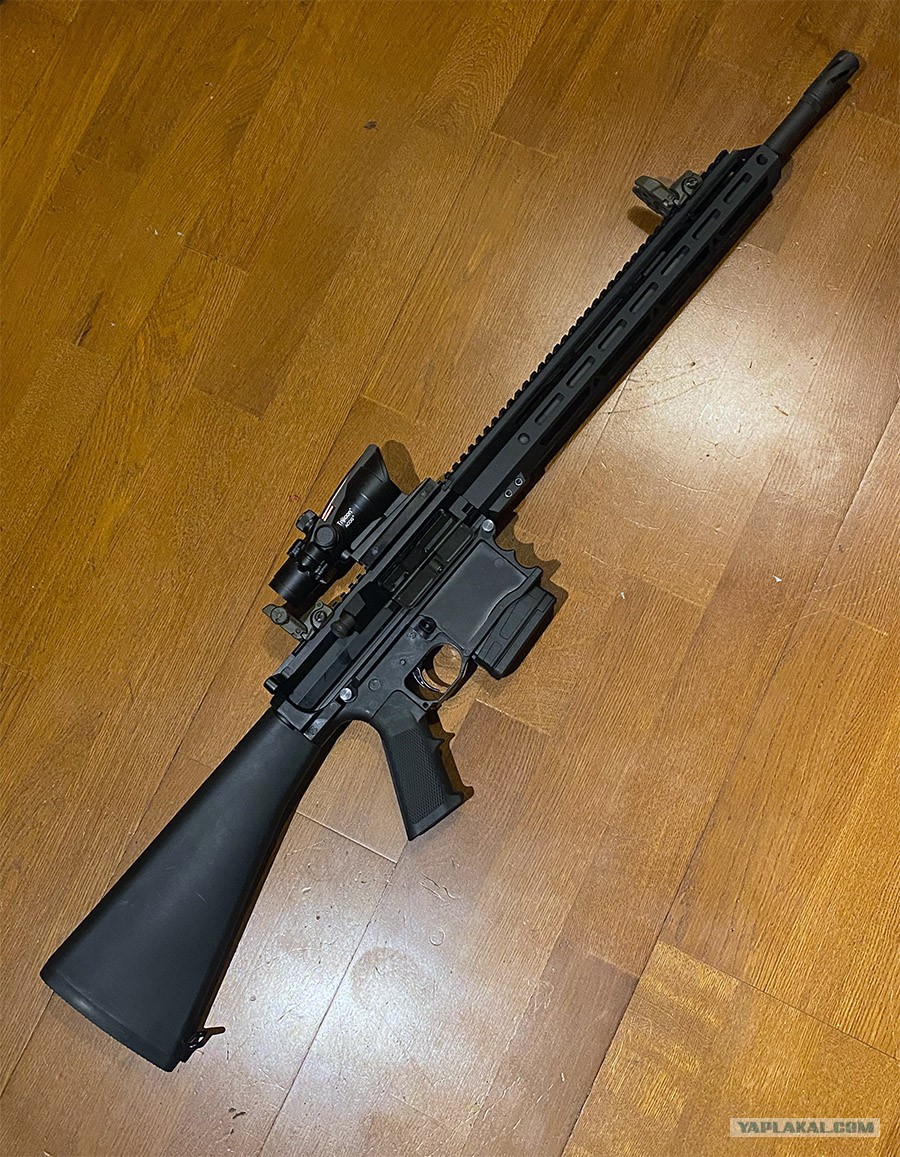

Вуаля, винтовка готова. :) Осталось только смазать. )

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:28
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Ну, понятно, сверху можно примостырить оптику или обычные прицельные. Или и то, и другое. :) Обратите внимание - никаких серийных номеров, вообще ничего нет.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:28
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196

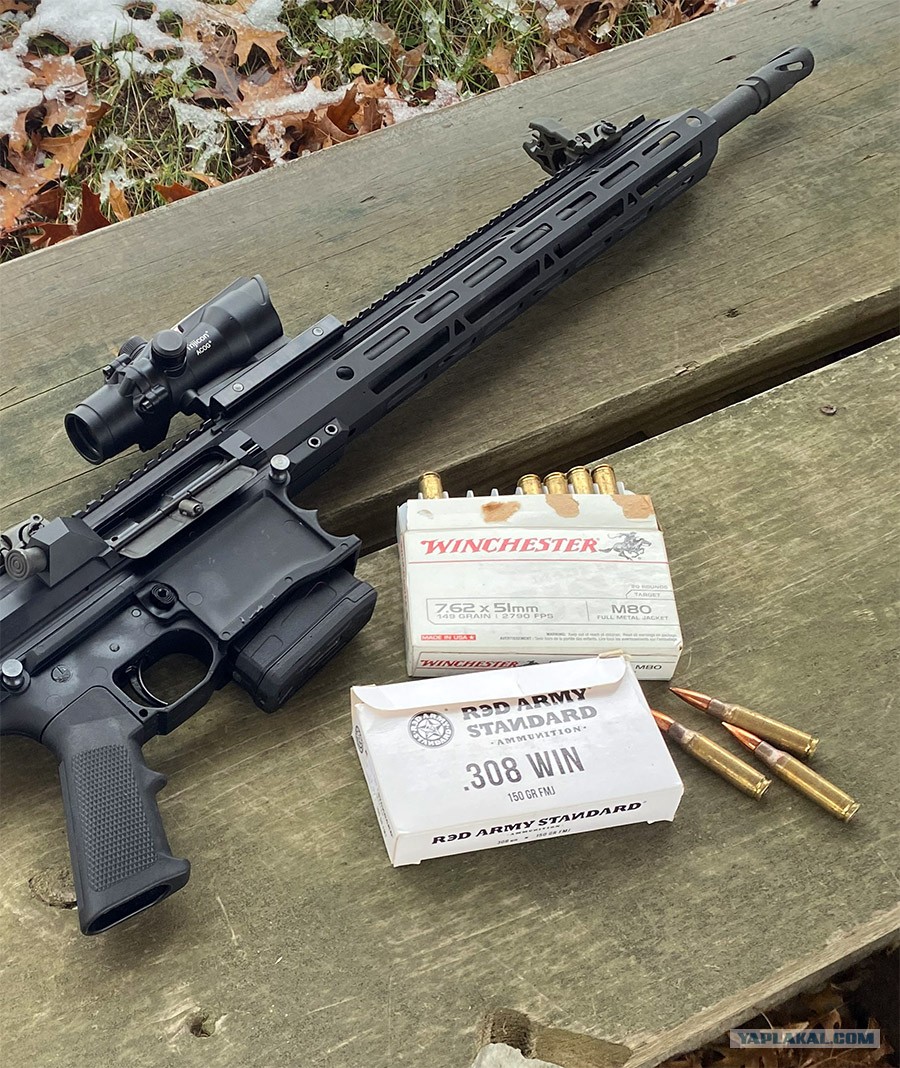

Вот только вернулся со стрельбища, работает аппарат! smile.gif

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:28
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Коль скоро это ствол в .308, то можно стрелять и 7.62x51, армейские патроны в этом калибре слабее гражданских.

Винтовка - "призрак"

[^]
Maverick00
6.12.2023 - 20:28
Статус: Offline


Ярила

Регистрация: 22.11.11
Сообщений: 17196
Вот такая история smile.gif Да, это абсолютно легально. Предупреждая вопросы - нет, в страны бывшего СССР никакие части оружия выслать нельзя. :)

Но, вообще, после того, как узнаёшь, за какие деньги и насолько быстро можно собрать себе легальную АРку, то любые поползновения законодателей по ужесточению контроля над оружием в США вызывают лишь усмешку. Ну принимайте дальше законы. А я пособираю ещё стволов на досуге smile.gif

У меня всё, надеюсь было интересно!
