Наливающее устройство по мотивам фильма «Белое солнце пустыни»

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Wallery 30 ноя 2023 в 10:51

Самодельщик • На сайте 11 лет

Сообщений: 2 516

381

Шестьдесят три фотографии и видео.

Наливающее устройство по мотивам фильма «Белое солнце пустыни»

Yap 09.05.2026 - 08:43

Продам слона • На сайте 21 год

Во всех наливающих устройствах стопки находятся на видном месте, а в данном случае я решил спрятать их под колпаком. В качестве этого колпака будет служить резервуар для нефти в котором Сухов прятался с гаремом от Чёрного Абдуллы.

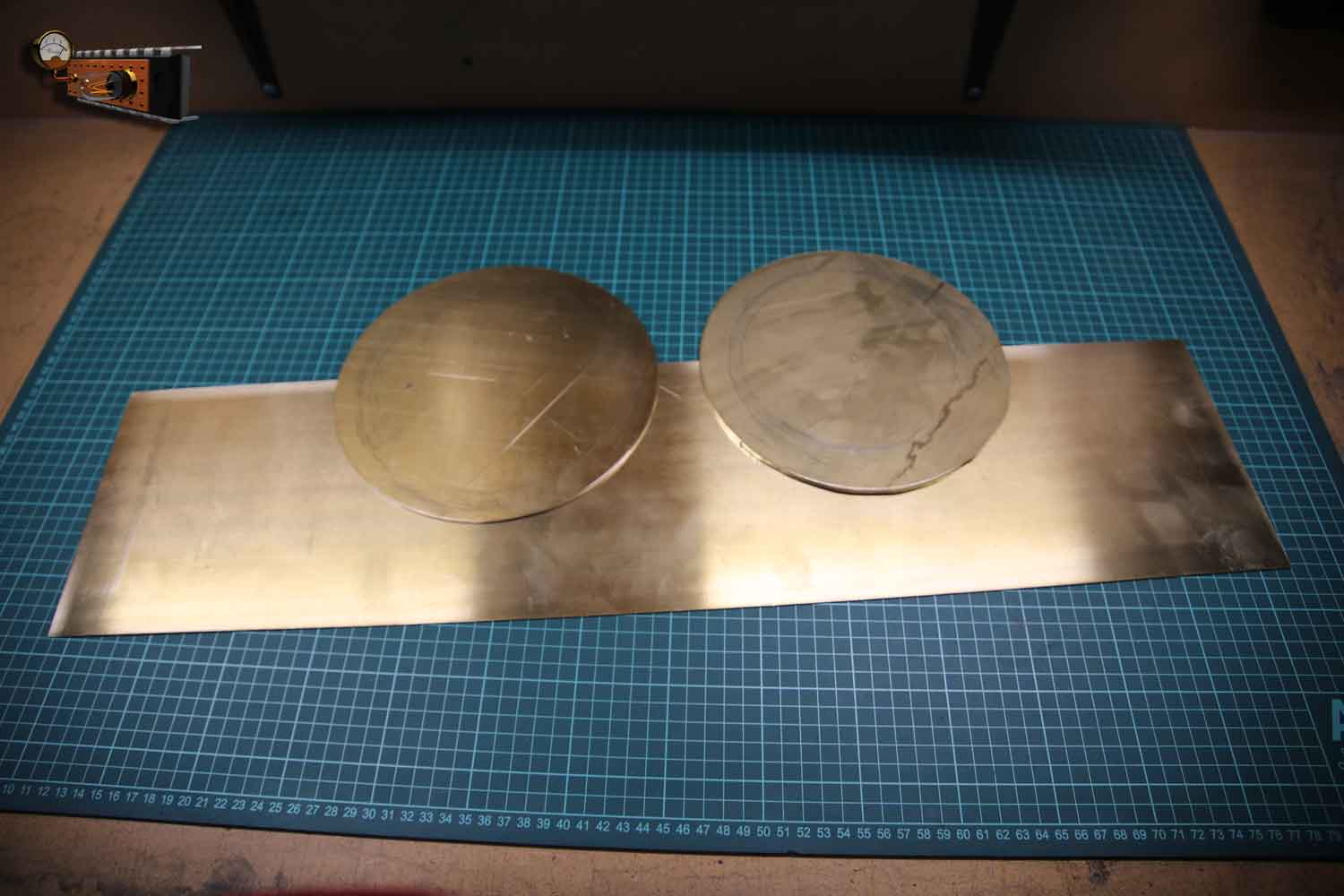

Для этого вырезал заготовки из листовой латуни.

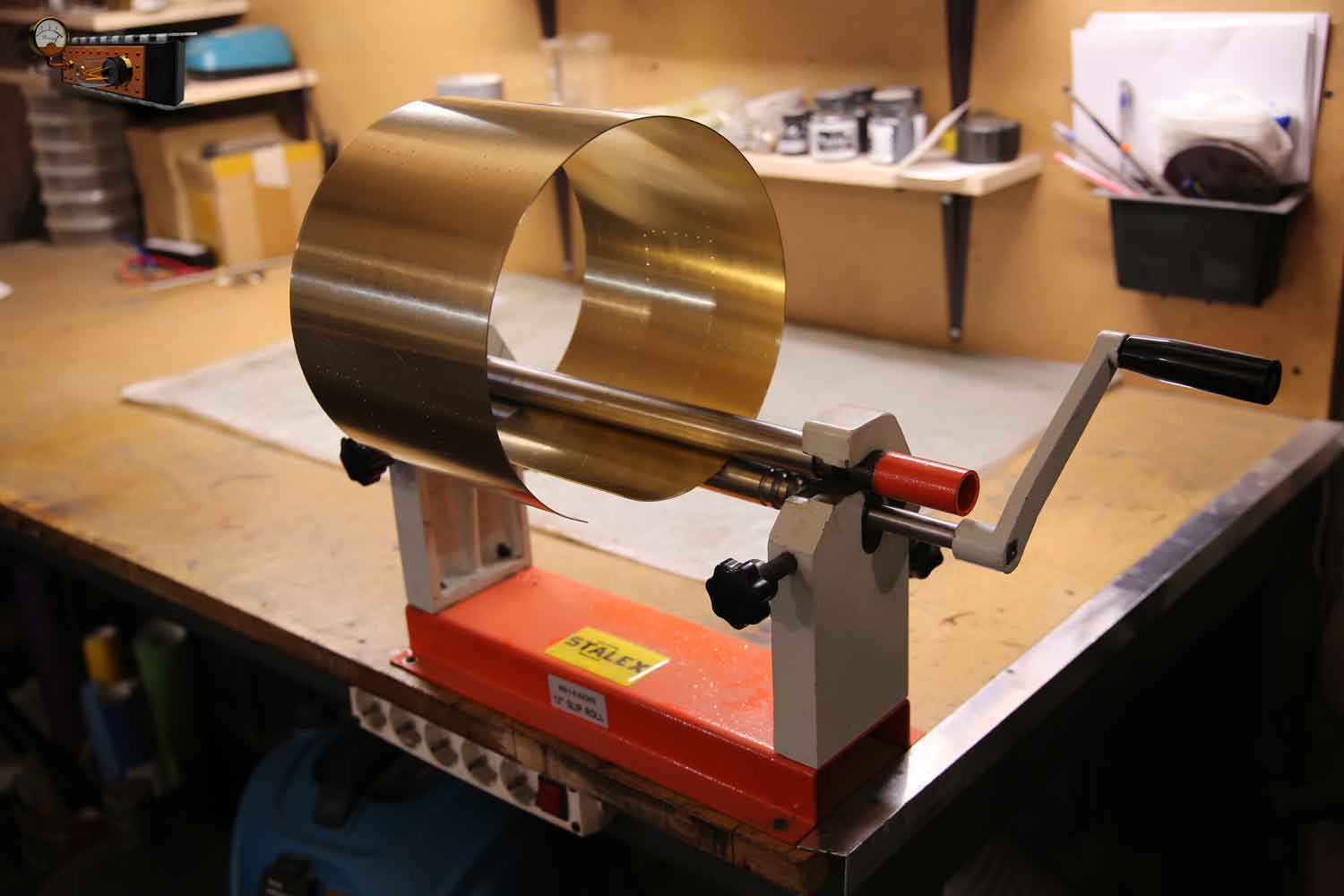

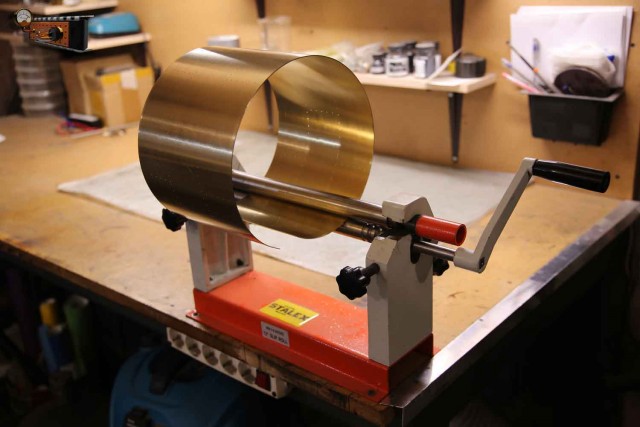

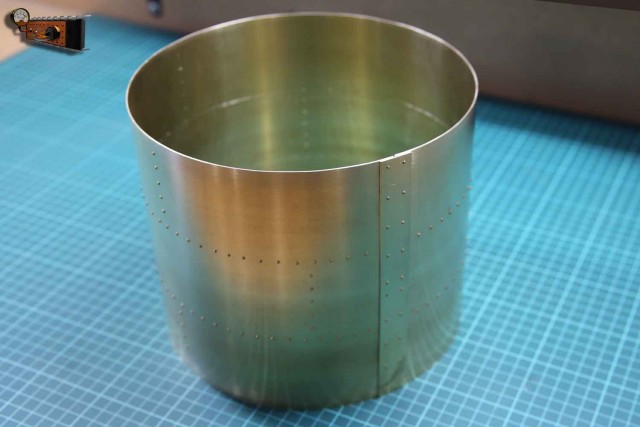

Потом насверлил в заготовке отверстия под заклёпки и согнул лист в трубу.

Стык краёв решил не паять, а склепать с помощью накладки.

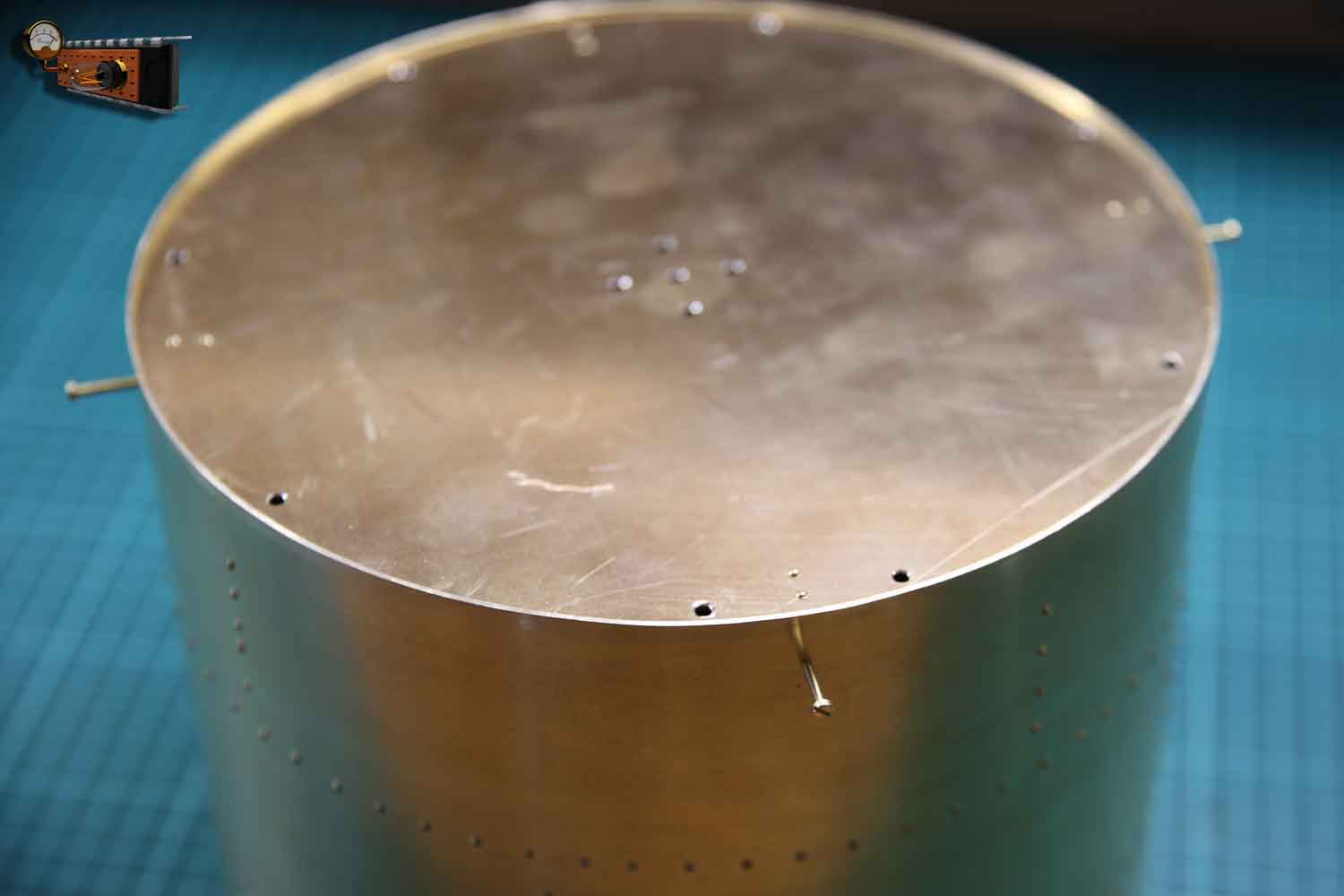

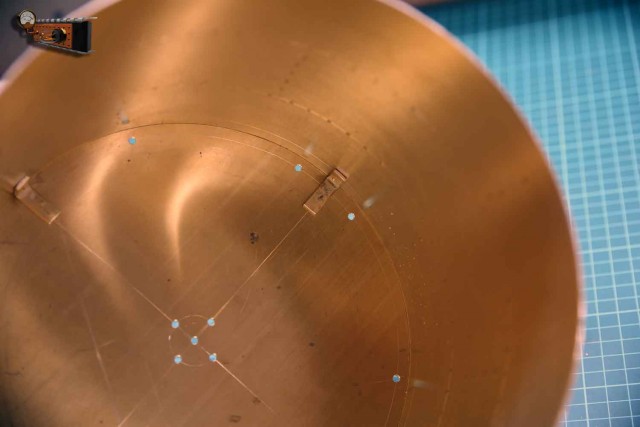

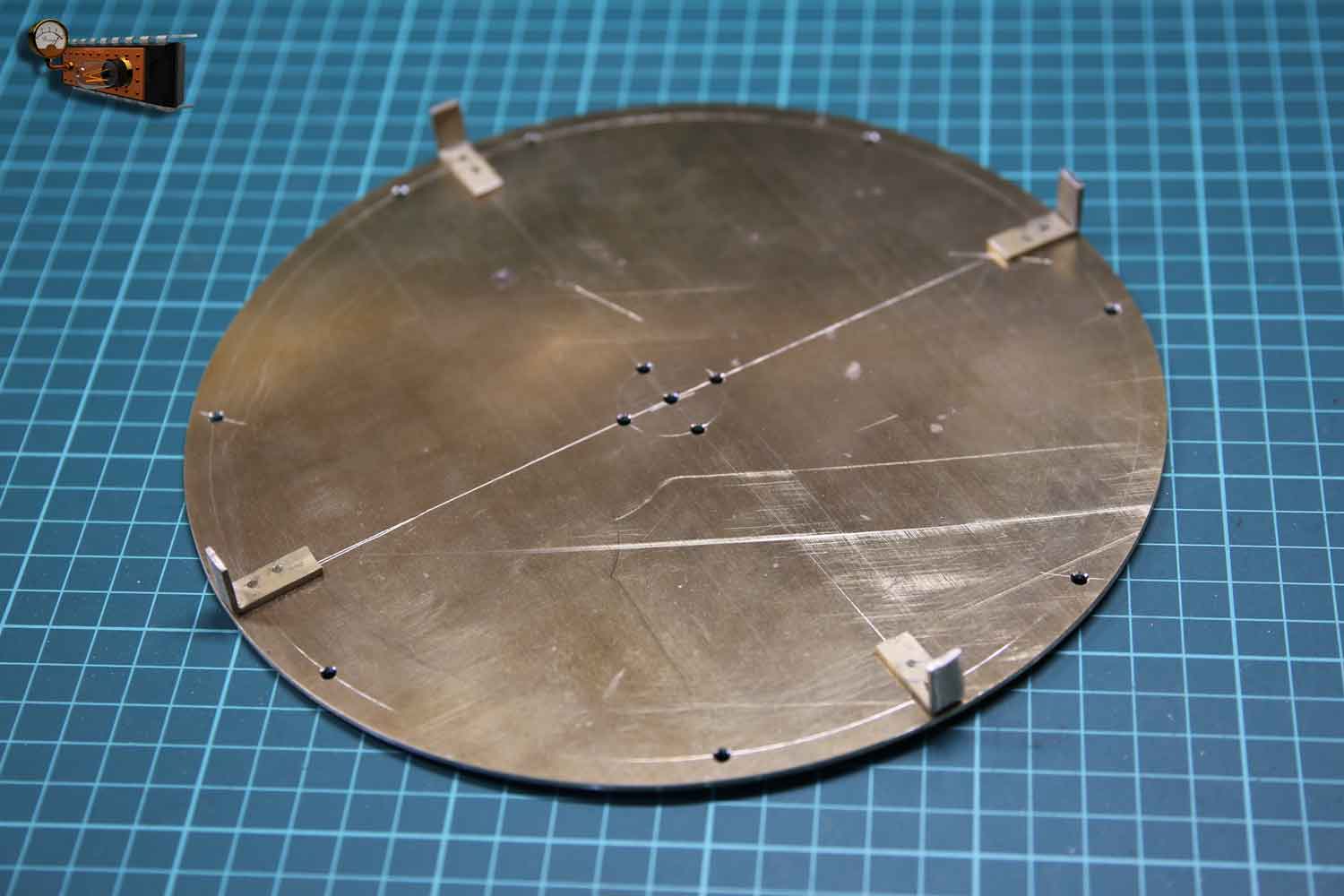

Крышка резервуара крепится к цилиндру с помощью приклёпанных латунных уголков.

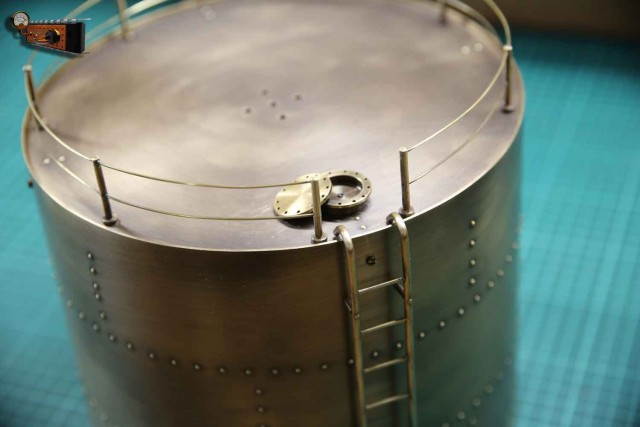

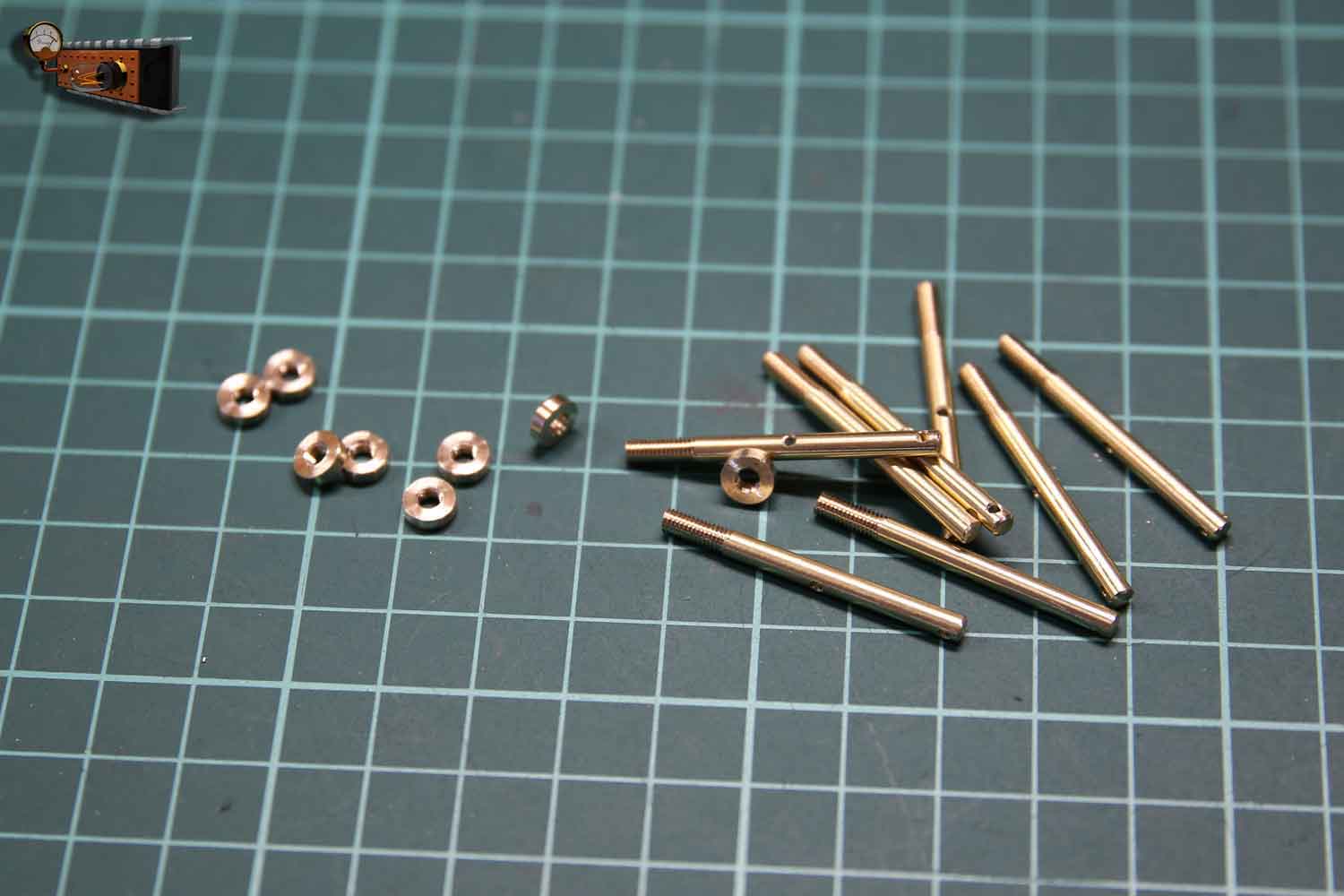

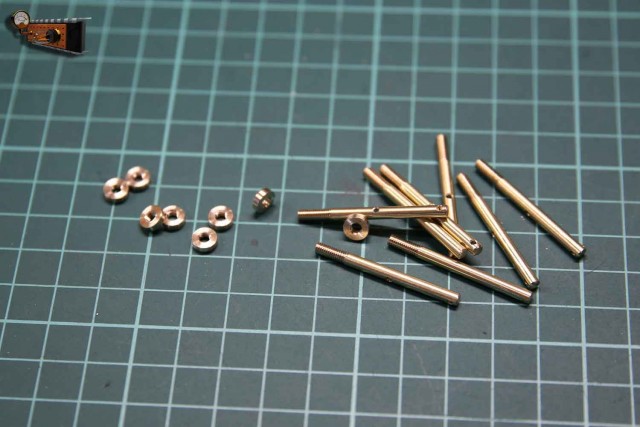

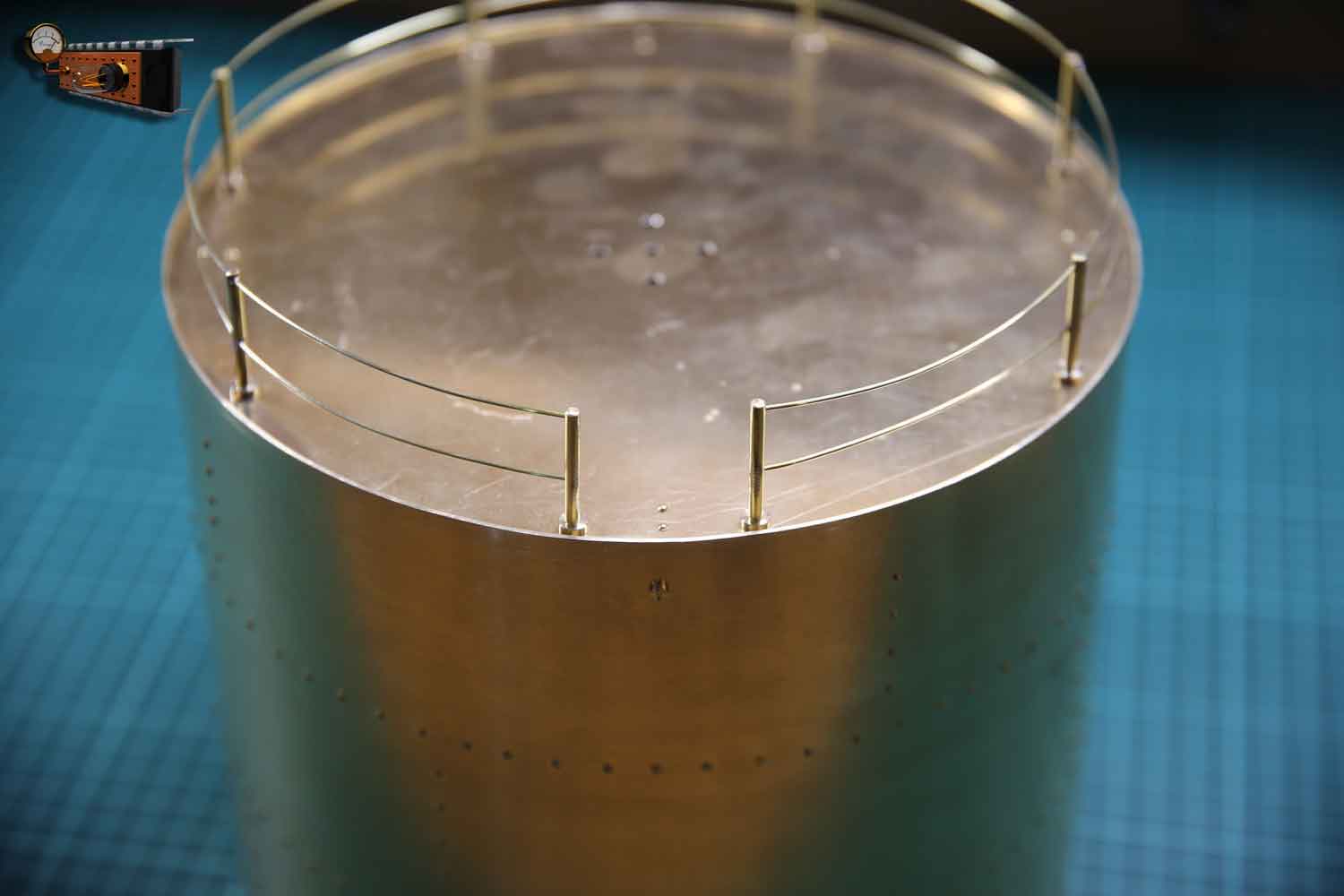

Ограждение по периметру резервуара делаю из латунного прутка диаметром 3 мм, которые крепятся к крышке с помощью резьбы.

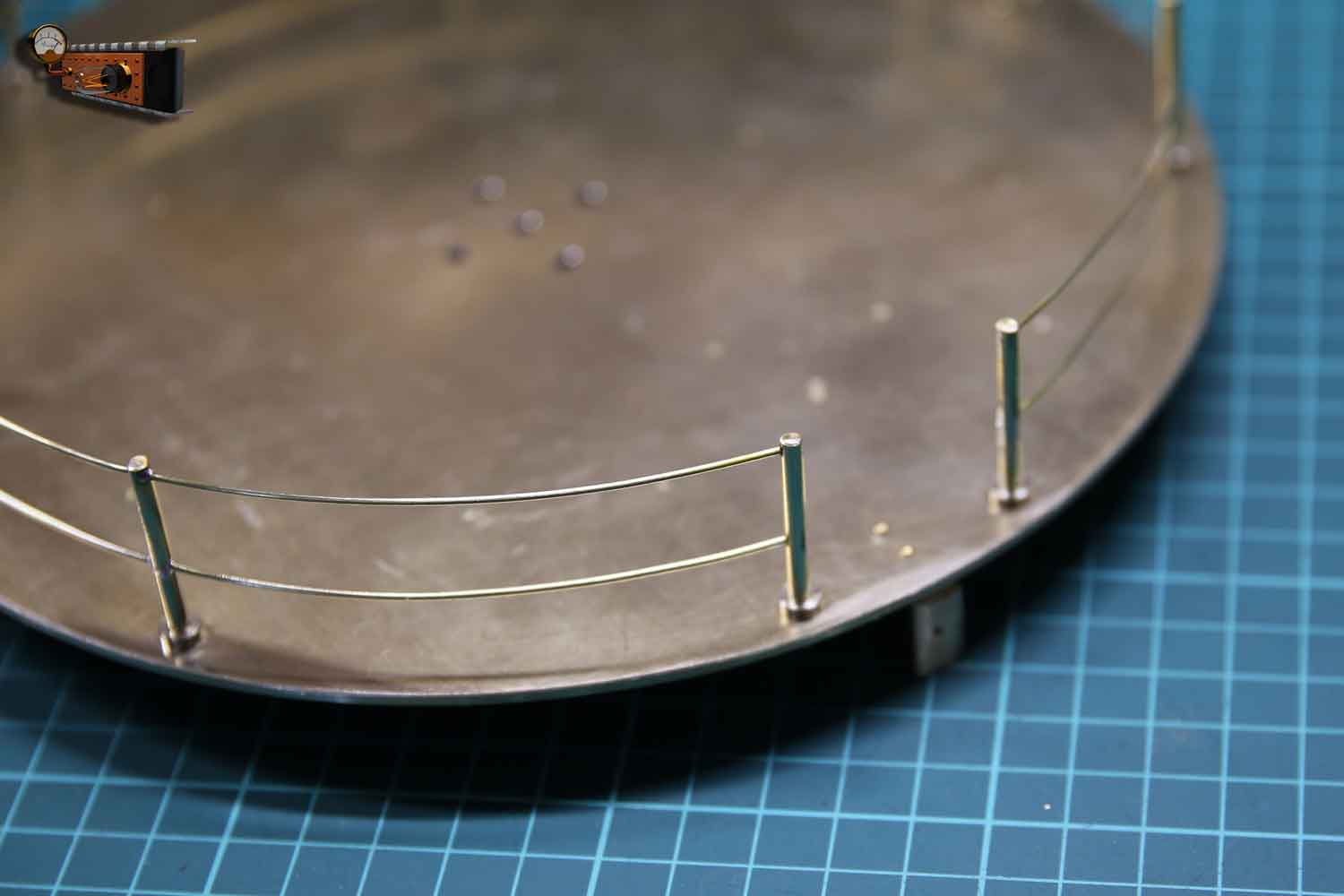

Леер сделал из миллиметровой латунной проволоки и припаял её к стойкам.

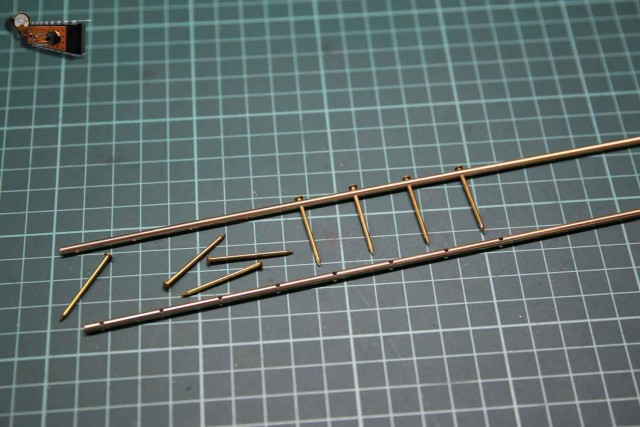

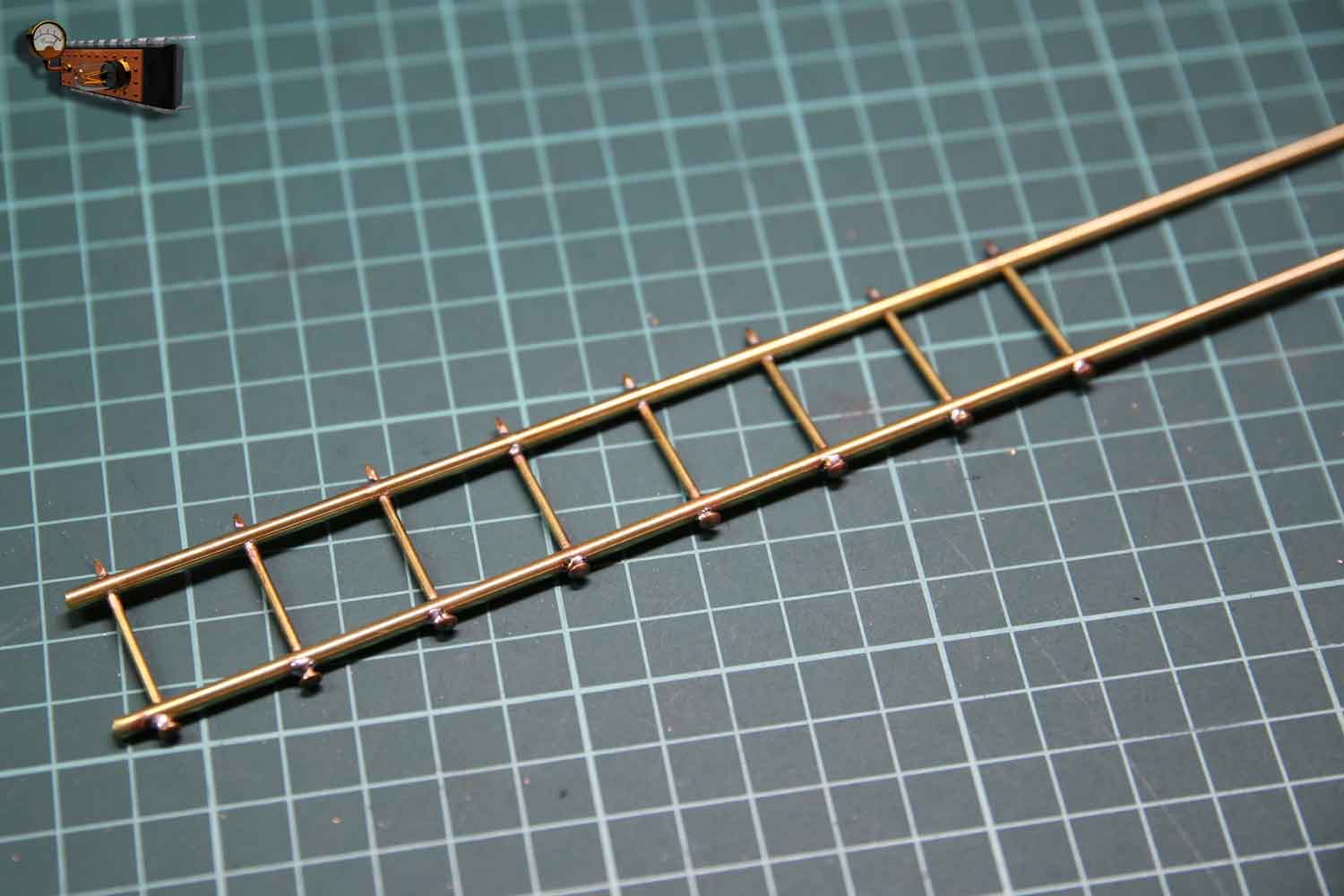

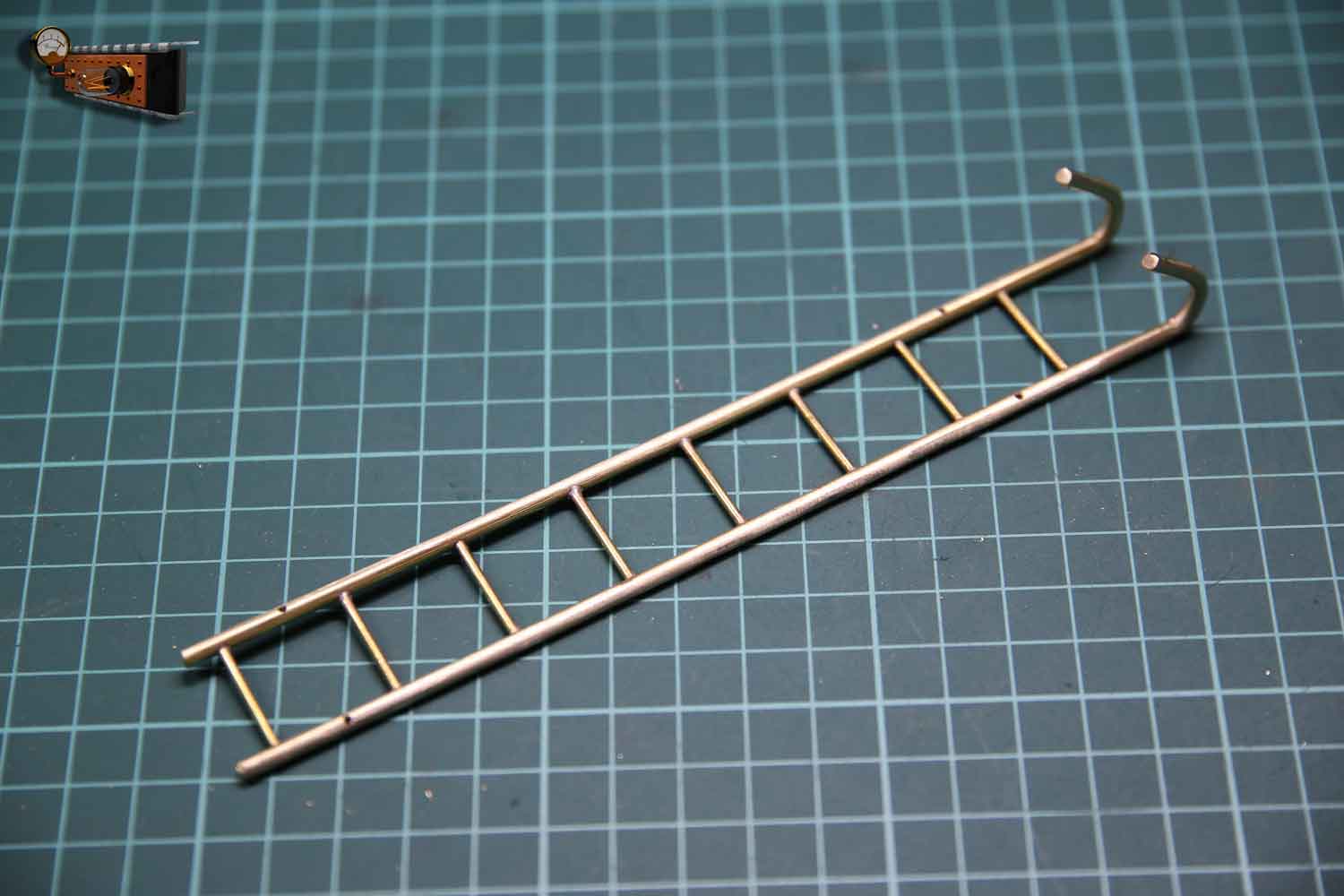

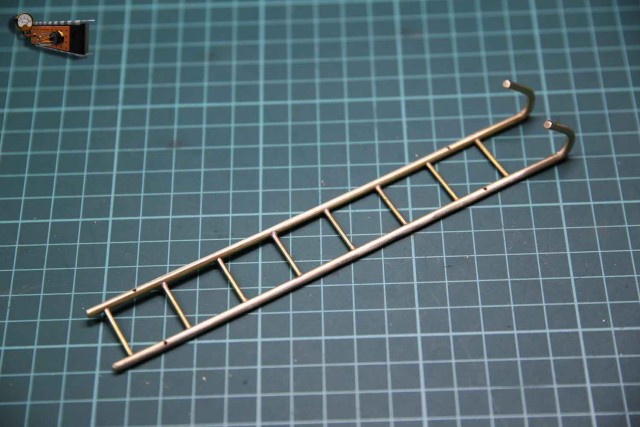

Лесенку так же делаю из трёхмиллиметрового прутка, а в качестве ступеней применил латунные гвозди.

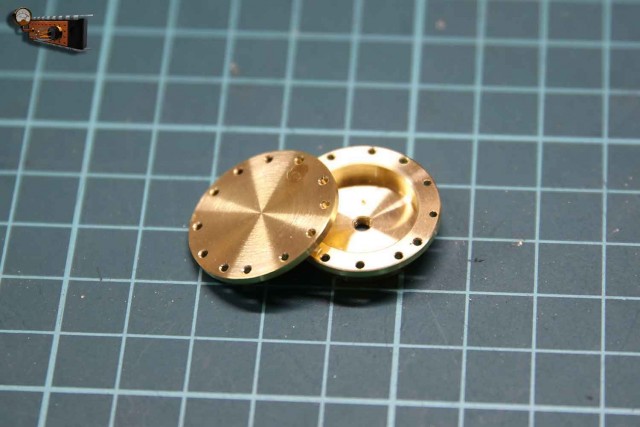

Далее выточил горловину резервуара и крышку.

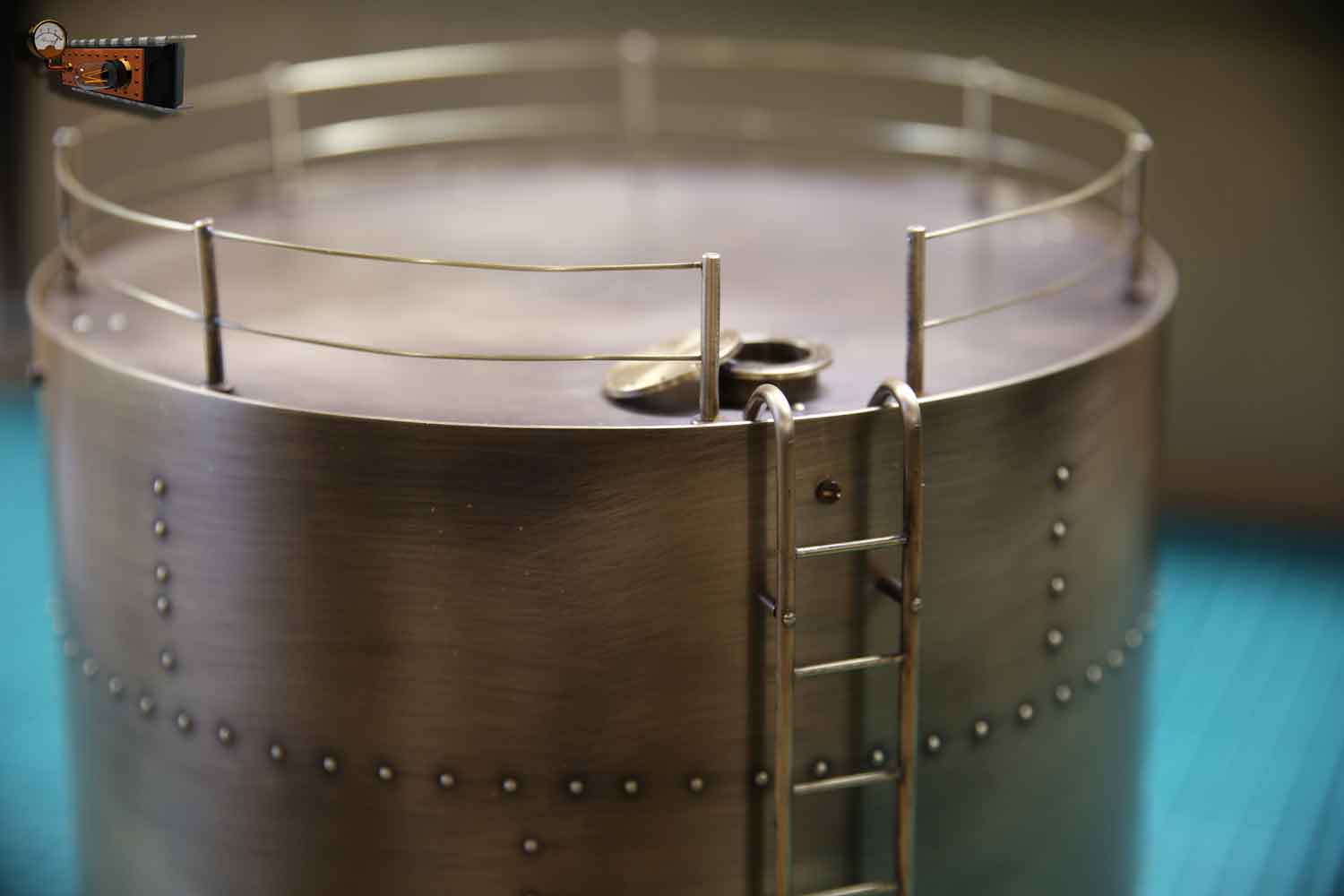

Потом резервуар патинируется и слегка шлифуется.

При включении устройства резервуар будет подниматься и открывать доступ к стопкам.

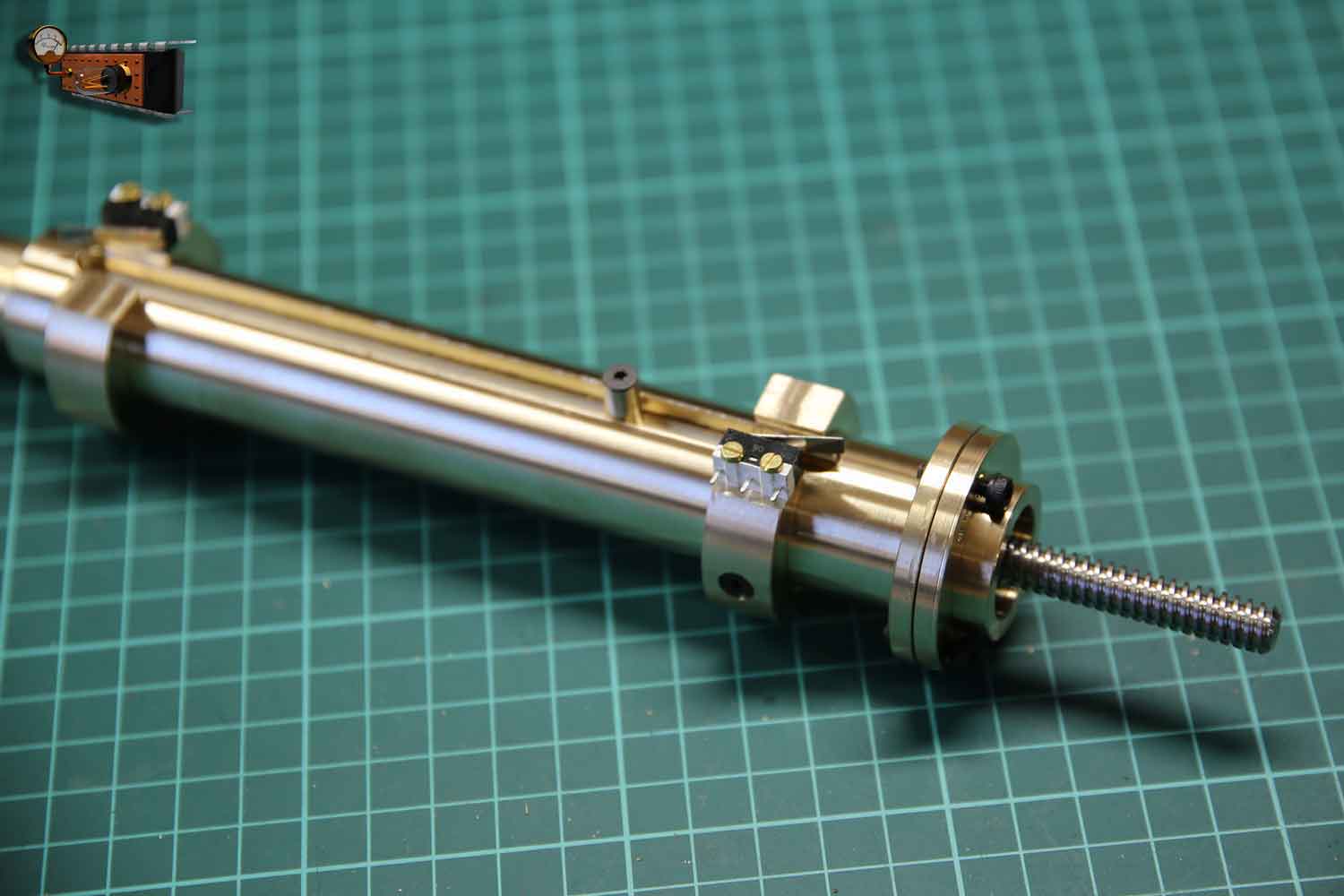

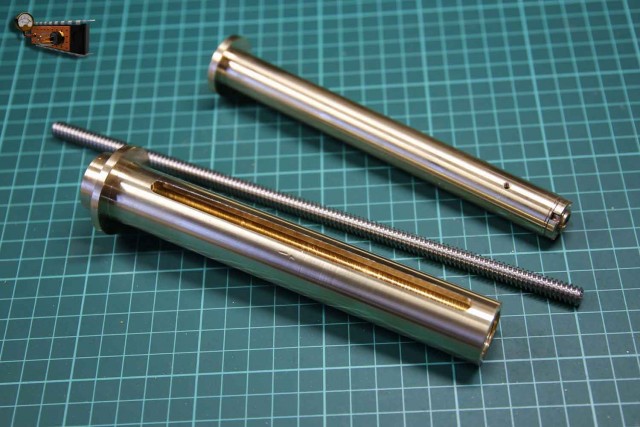

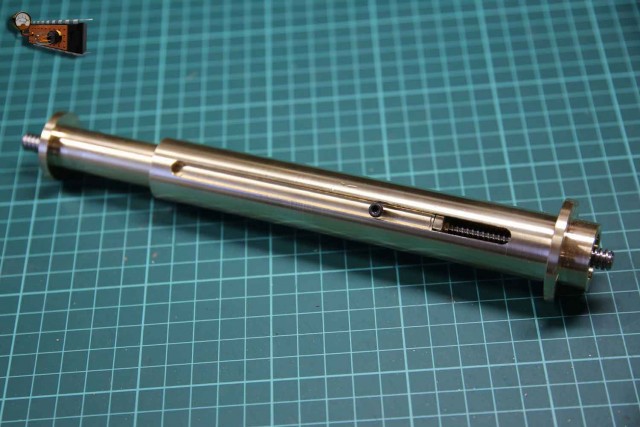

Для этого сделал телескопическую стойку внутри которой располагается ходовой винт.

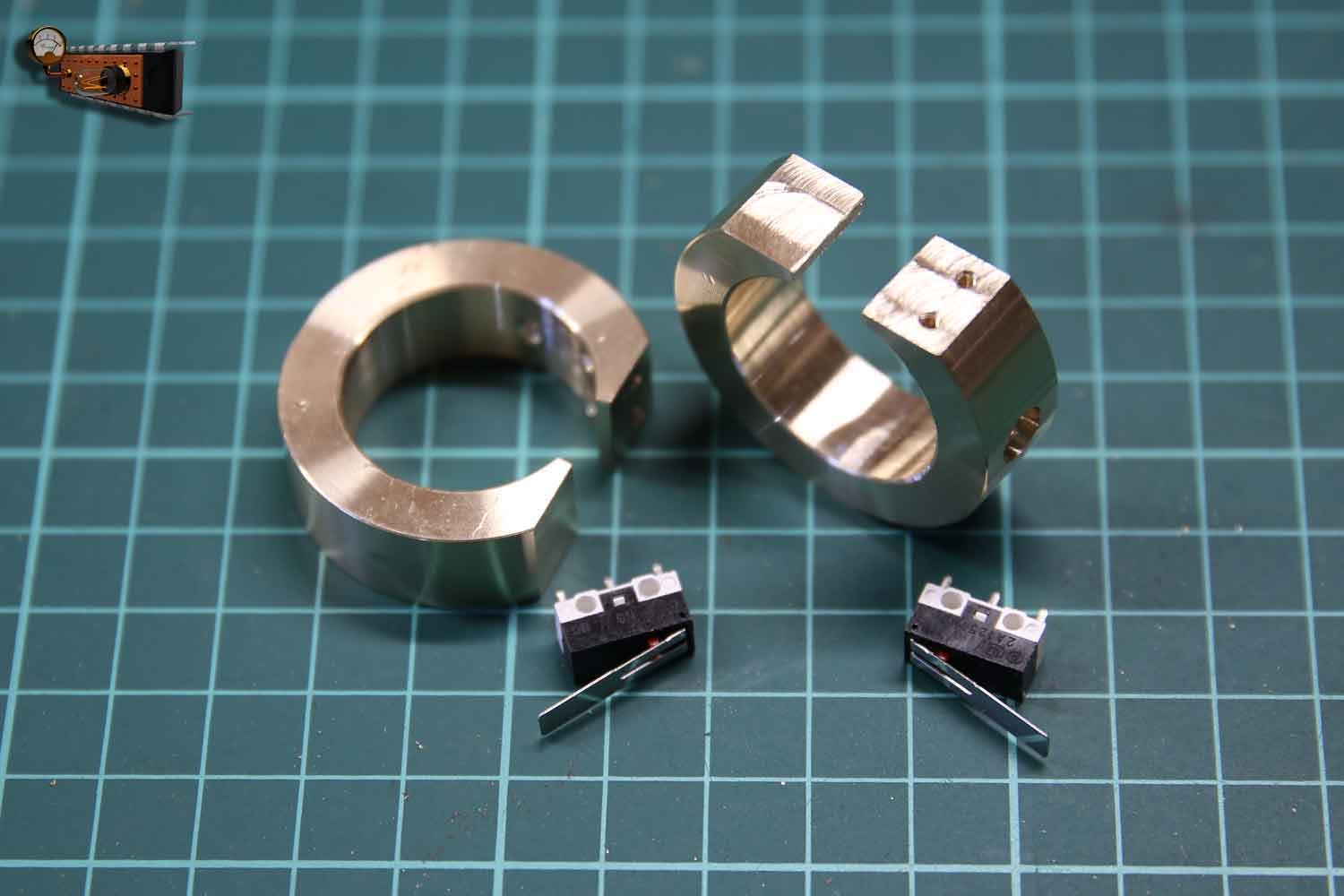

В пазе стойки находится стопор, который предотвращает проворачивание резервуара и одновременно нажимает на концевые датчики. Датчики располагаются на полукольцах с возможностью регулировки их положения.

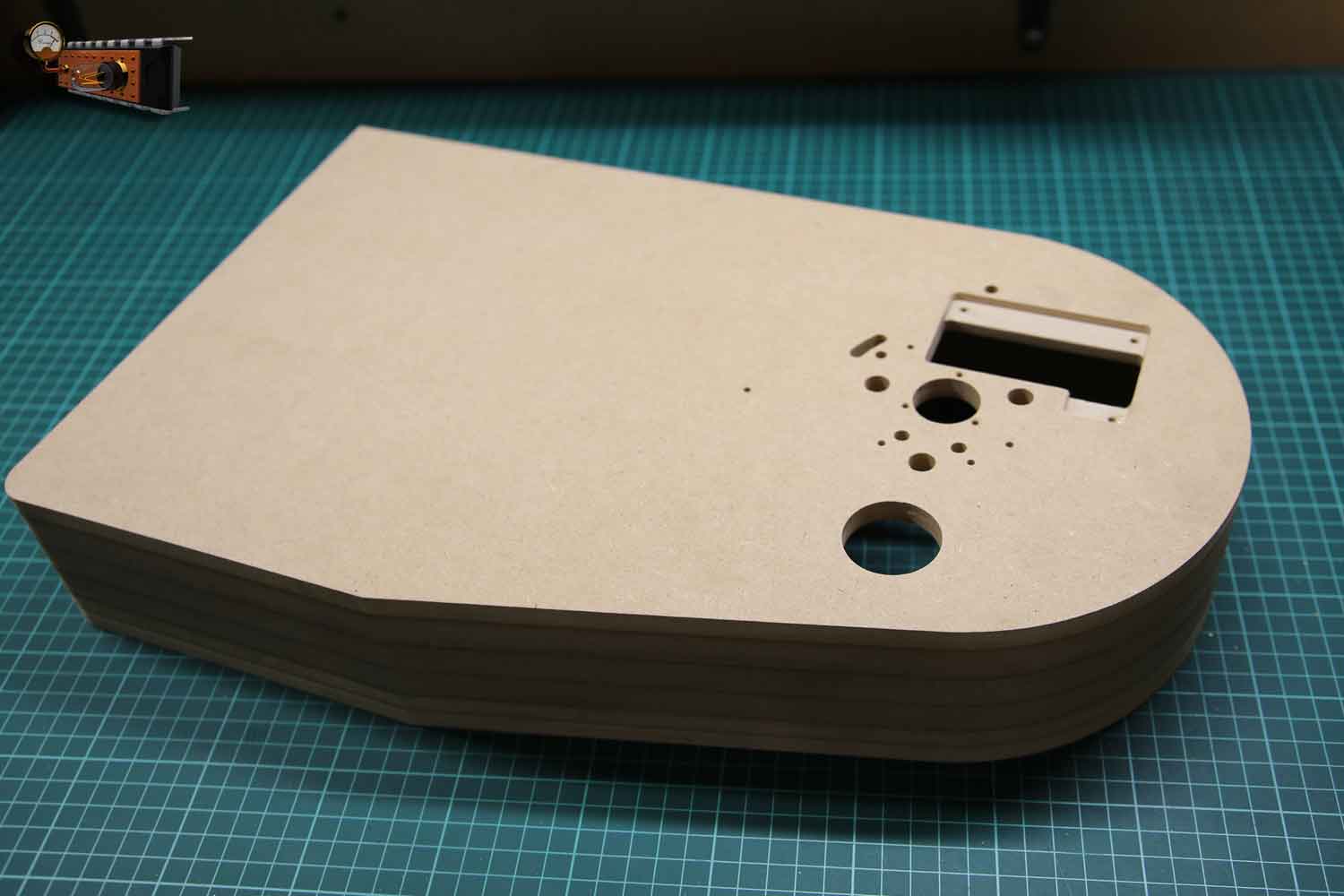

Корпус склеен из МДФ.

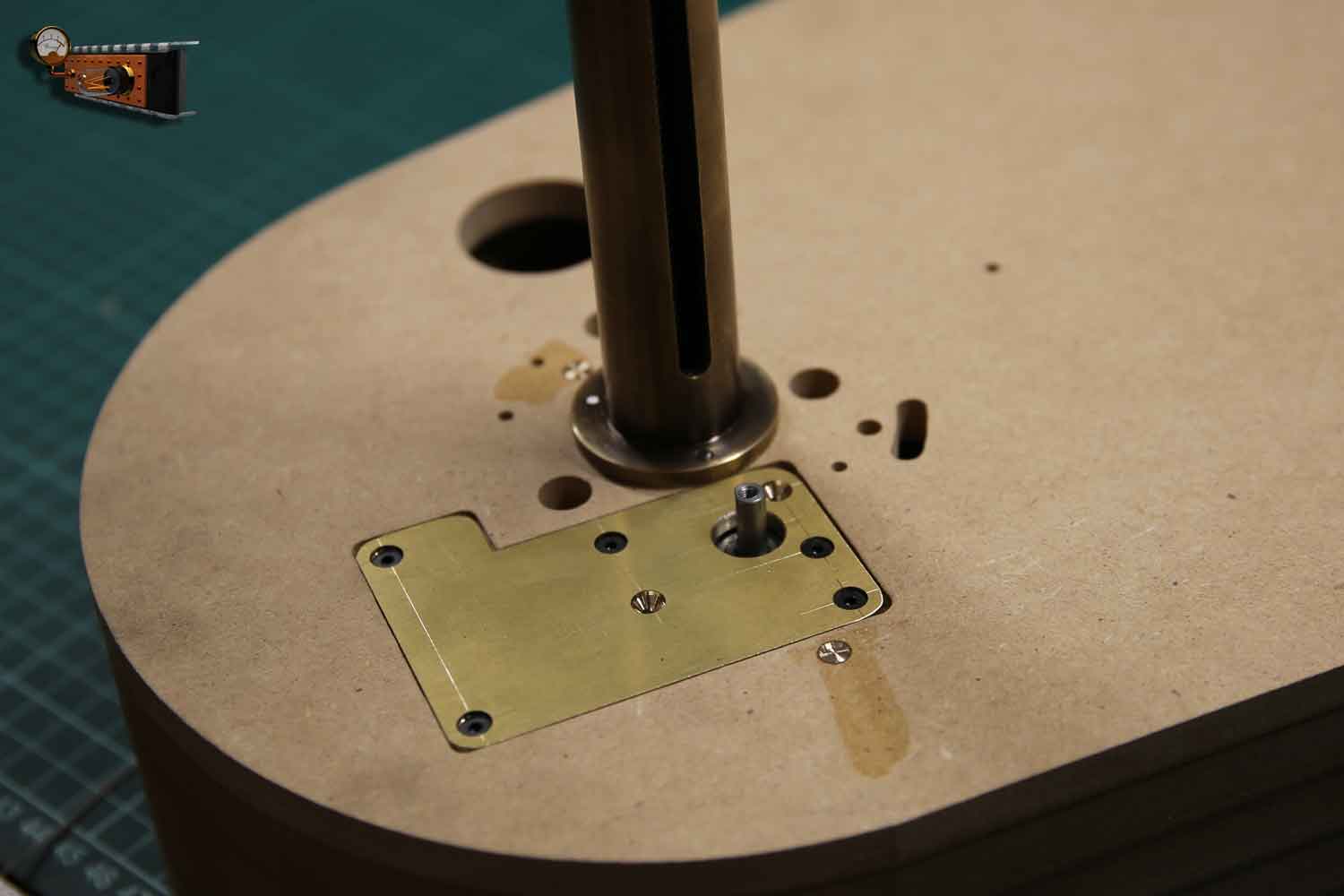

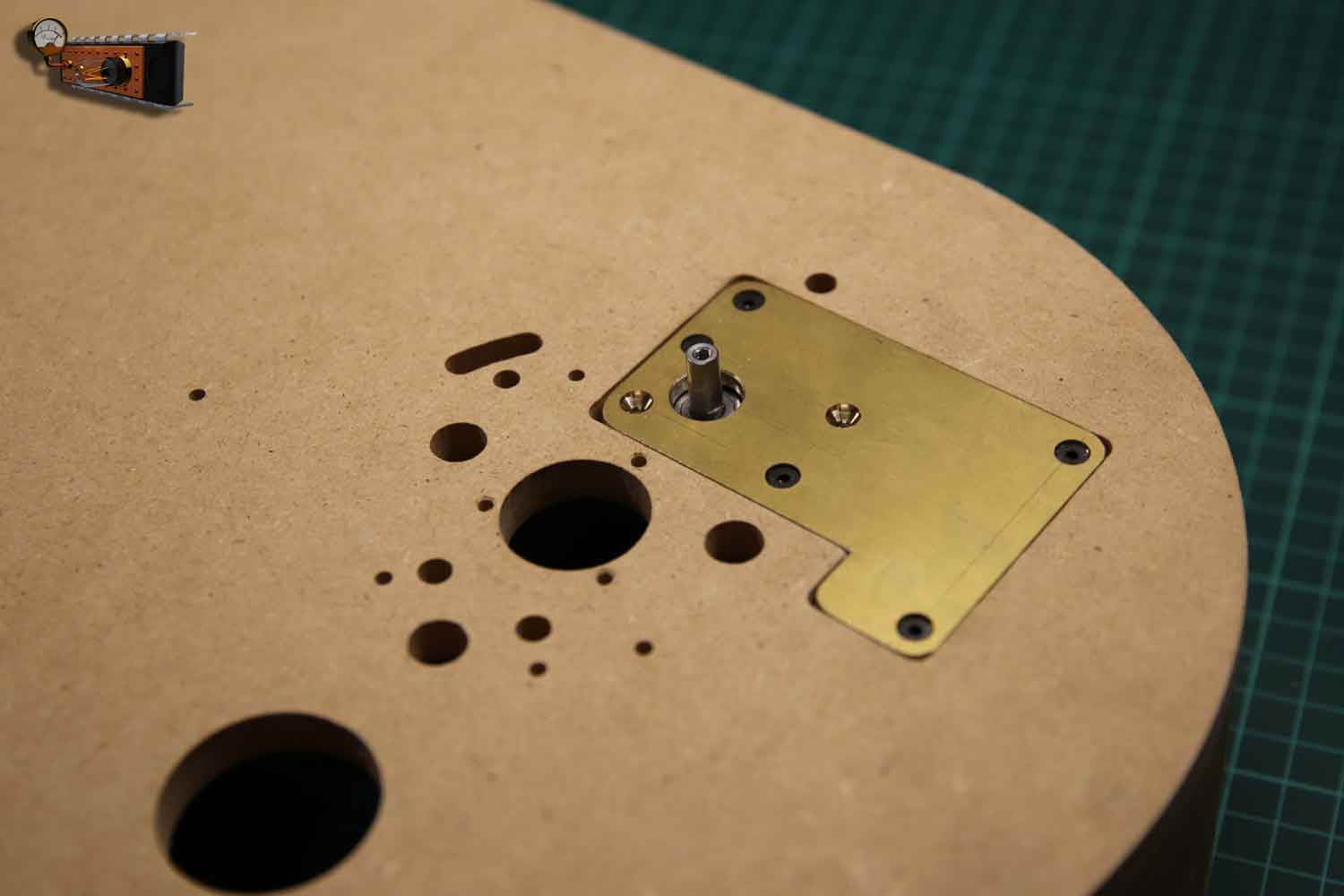

В специальном гнезде располагается двигатель поворота стола со стопками.

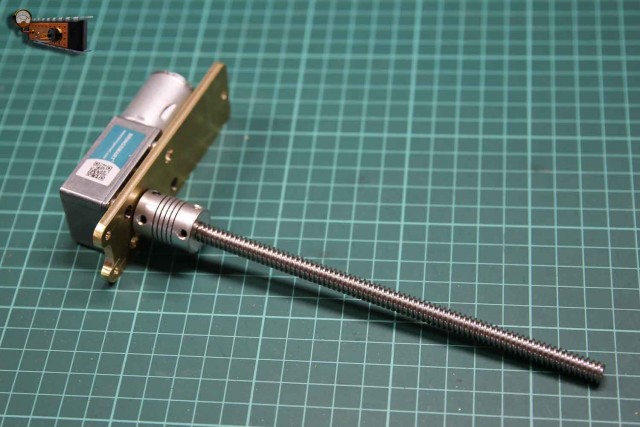

Ходовой винт крепится к двигателю с помощью специальной муфты, которая устраняет несоосность.

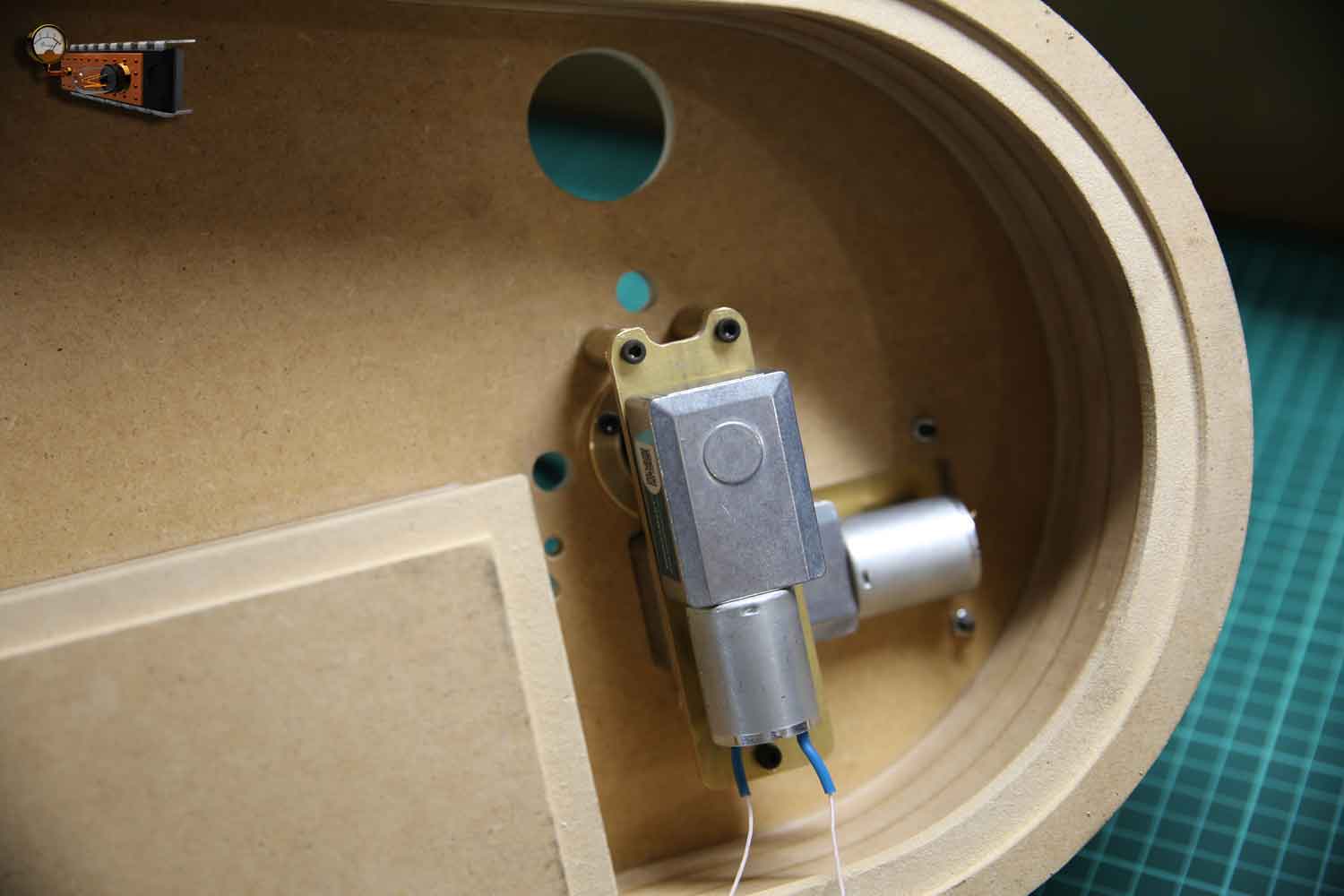

В корпусе двигатели располагаются один над другим.

Собираю механизм для точной подгонки элементов.
