Ремонт мультиклапана Saeco

Моей кофемашине стукнуло уже 14 лет. Сделала она больше 25тыс чашек кофе (есть счетчик), поэтому в очередной раз сломалась. Скажу сразу, ломалась она редко, очень надежная.

Будет 8 фото.

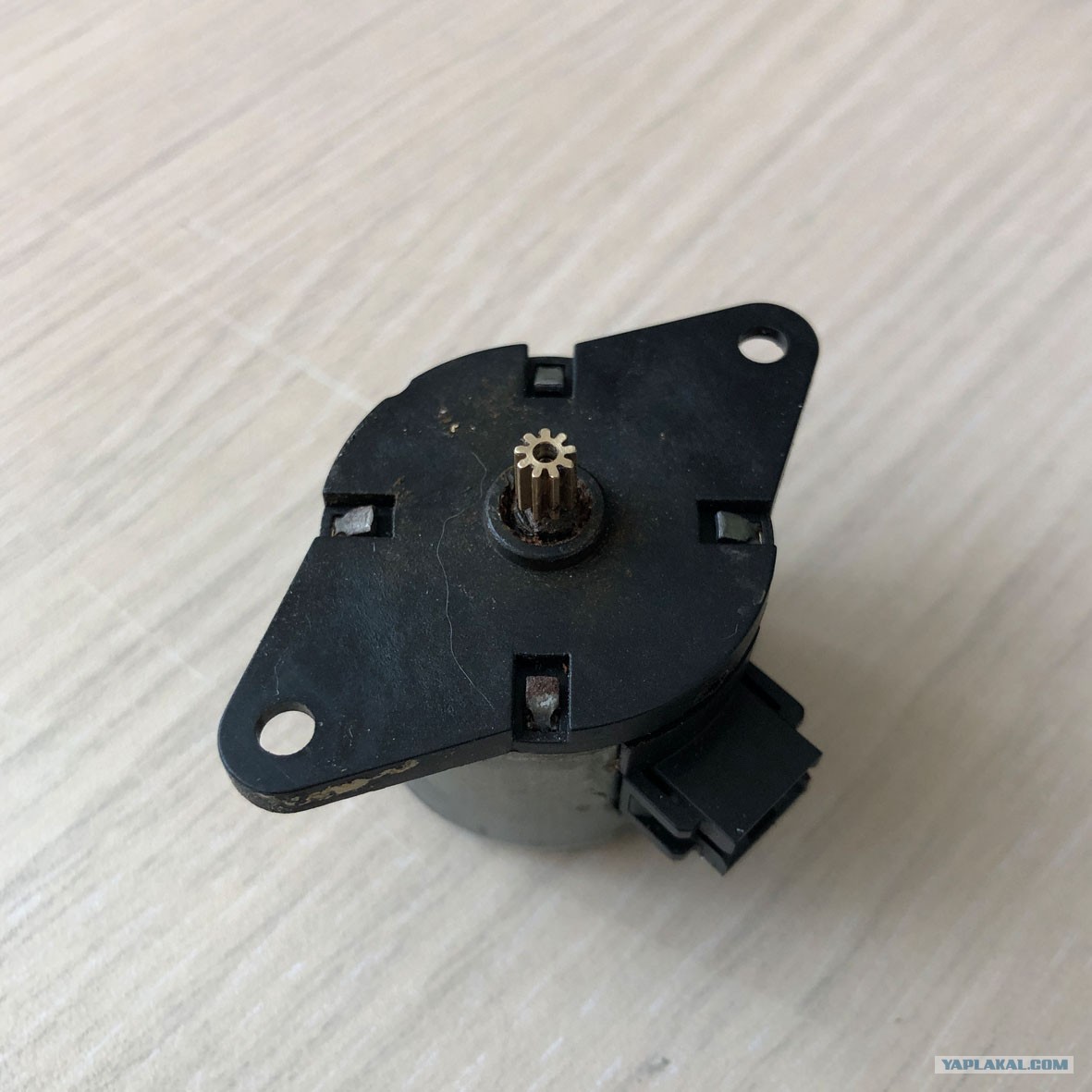

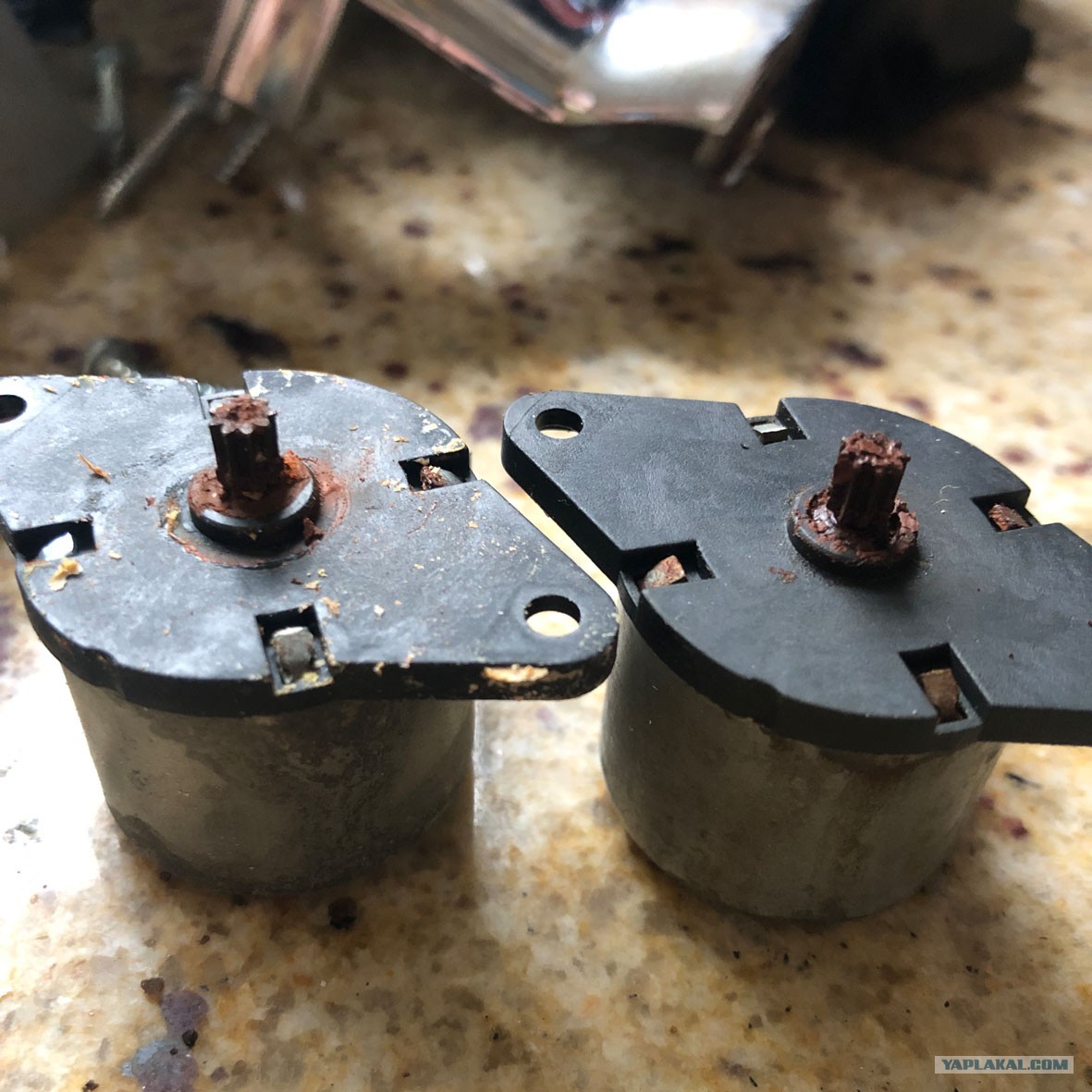

Пскольку я многое могу делать сам, то и ремонтировал я ее сам. Одна из самых дорогостоящих проблем – выход их строя мультиклапана. Хотя если разобраться, то сгнивает стальная шестеренка на валу шагового моторчика. Продается только весь узел в сборе. Стоит под 20 тыс. Когда мультиклапан сломался в первый раз, я купил слегка подержанный на ебее в Германии. Шестеренка была идеальная. Но и она успешно сгнила. Вот так они выглядят, на обоих моих мультиклапанах.

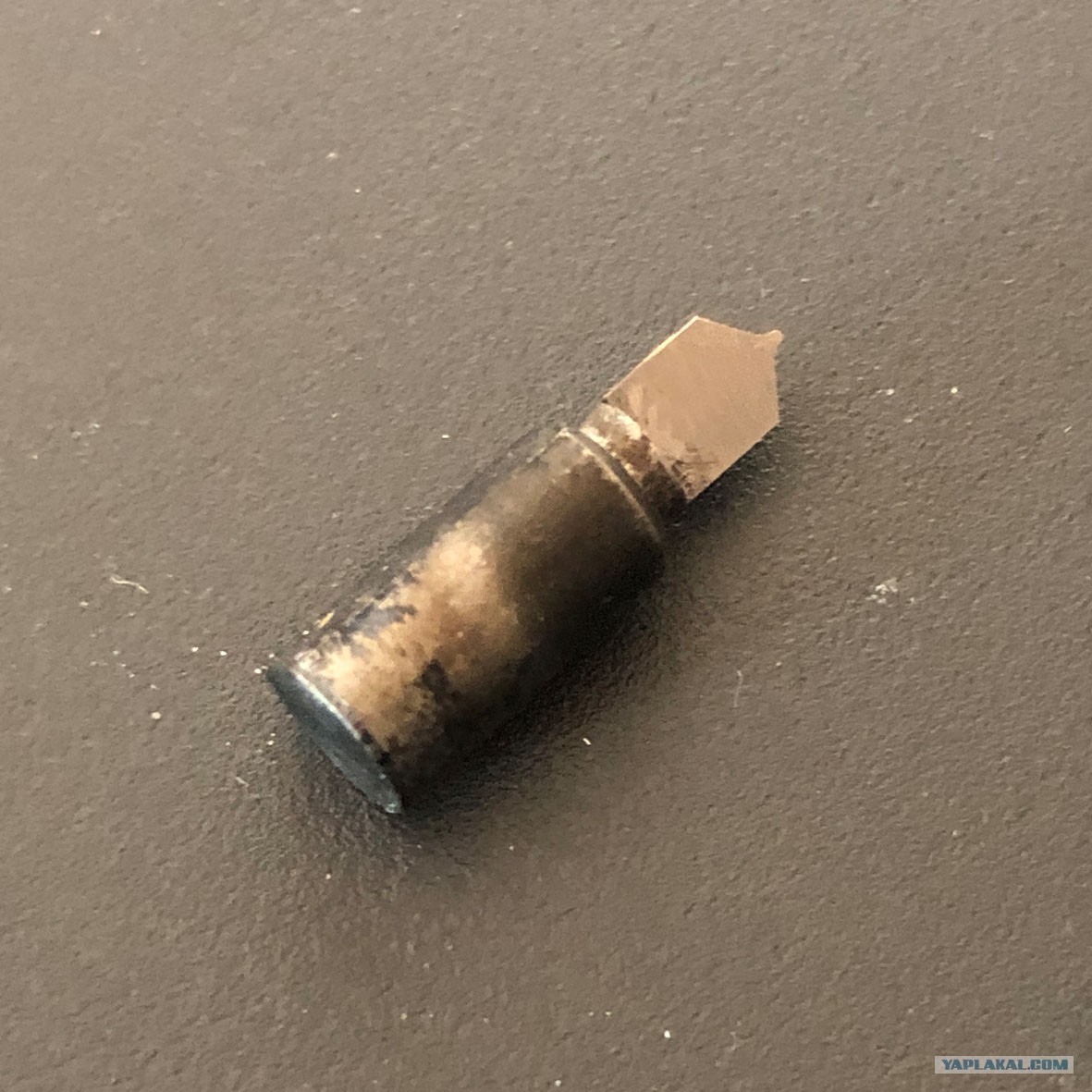

Поскольку я оброс небольшим станочным парком, то решил делать шестеренку сам. У нее нестандартный модуль 0,35, поэтому ее не купить, да и модульных фрез тоже. Значит, для начала, надо сделать модульную фрезу. В Компасе черчу шестеренку, по ней черчу контур фрезы. Делал из тела резца, мне Валера Афанасьев посоветовал, сказал, что она калится. Сначала - заготовка на токарном, потом контур фрезы на ЧПУ. Получилась вот такая фреза. Калим, шоркаем надфилем, ура, закалилась!

Сделал держатель для фрезы

У шестеренки 9 зубьев, для модуля 0,35 диаметр заготовки 3,85мм.

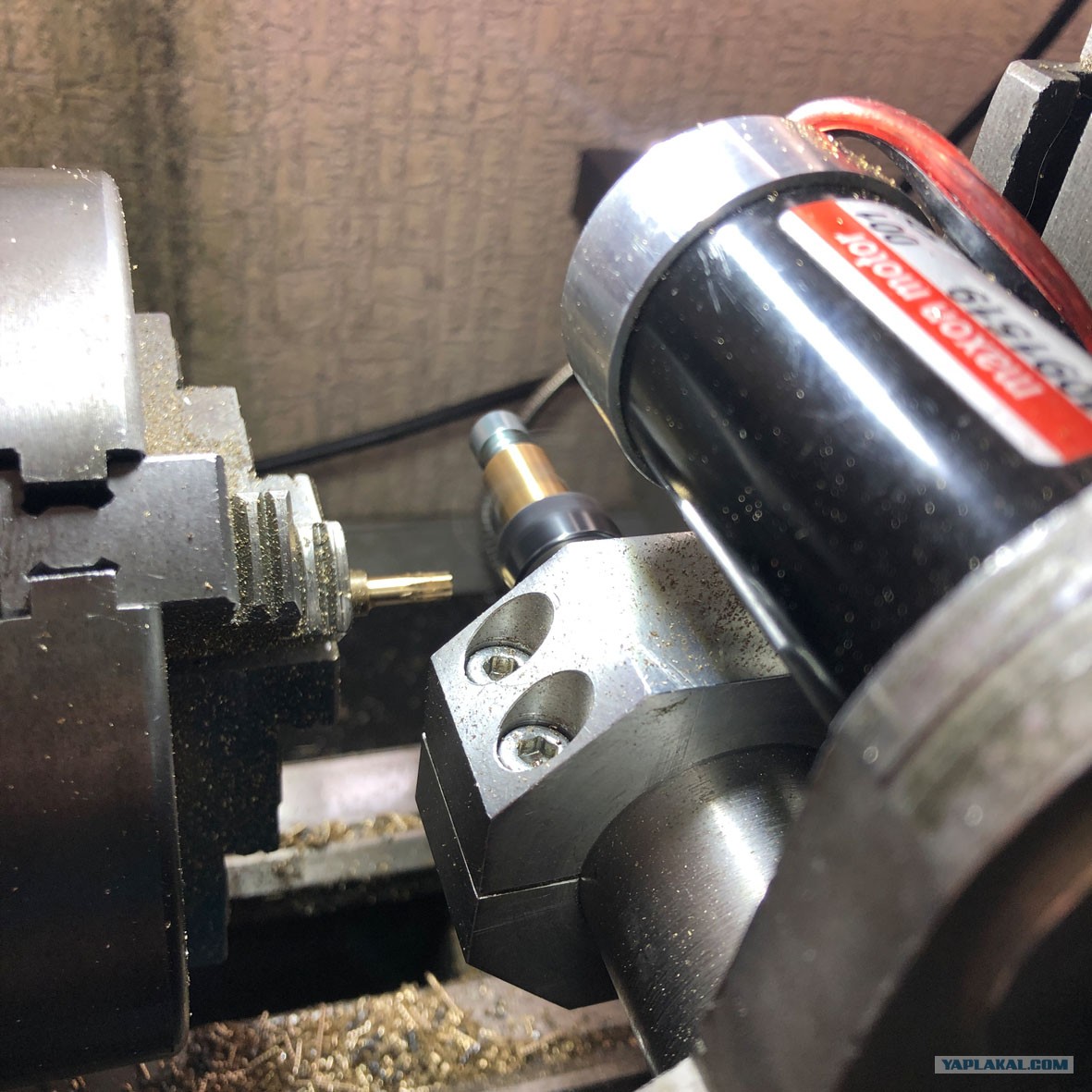

Мой токарный оборудован электронной гитарой, поэтому могу вращать шпиндель на нужный угол. Установил приспособление для фрезеровки, 5 минут, и шестеренка готова. Вал моторчика 1,5мм, поэтому пришлось купить сверло 1,45мм для напрессовки шестеренки на вал.

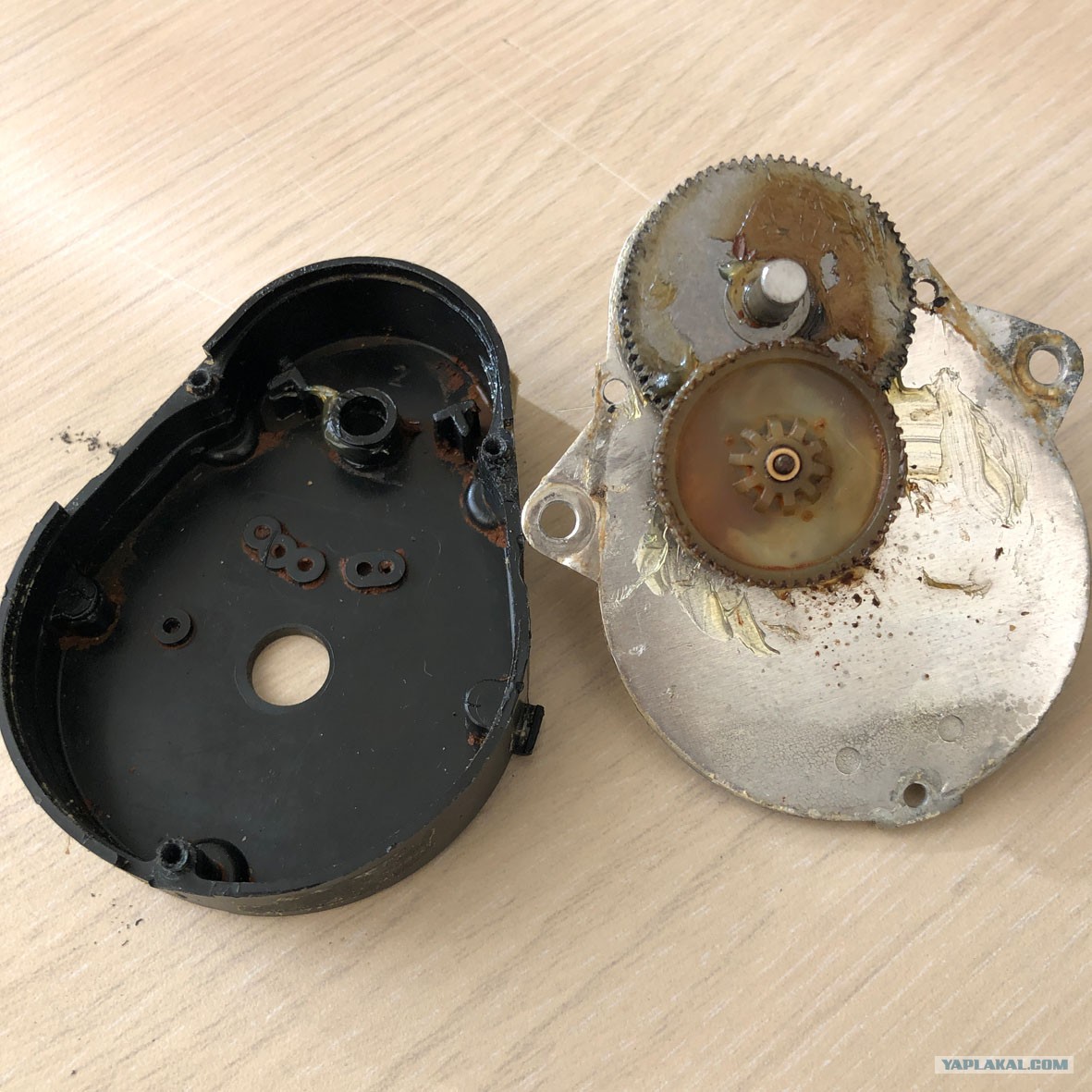

Редуктор с мультиклапана снял, разобрал, смазал и собрал уже на винтах М2.

Собранный

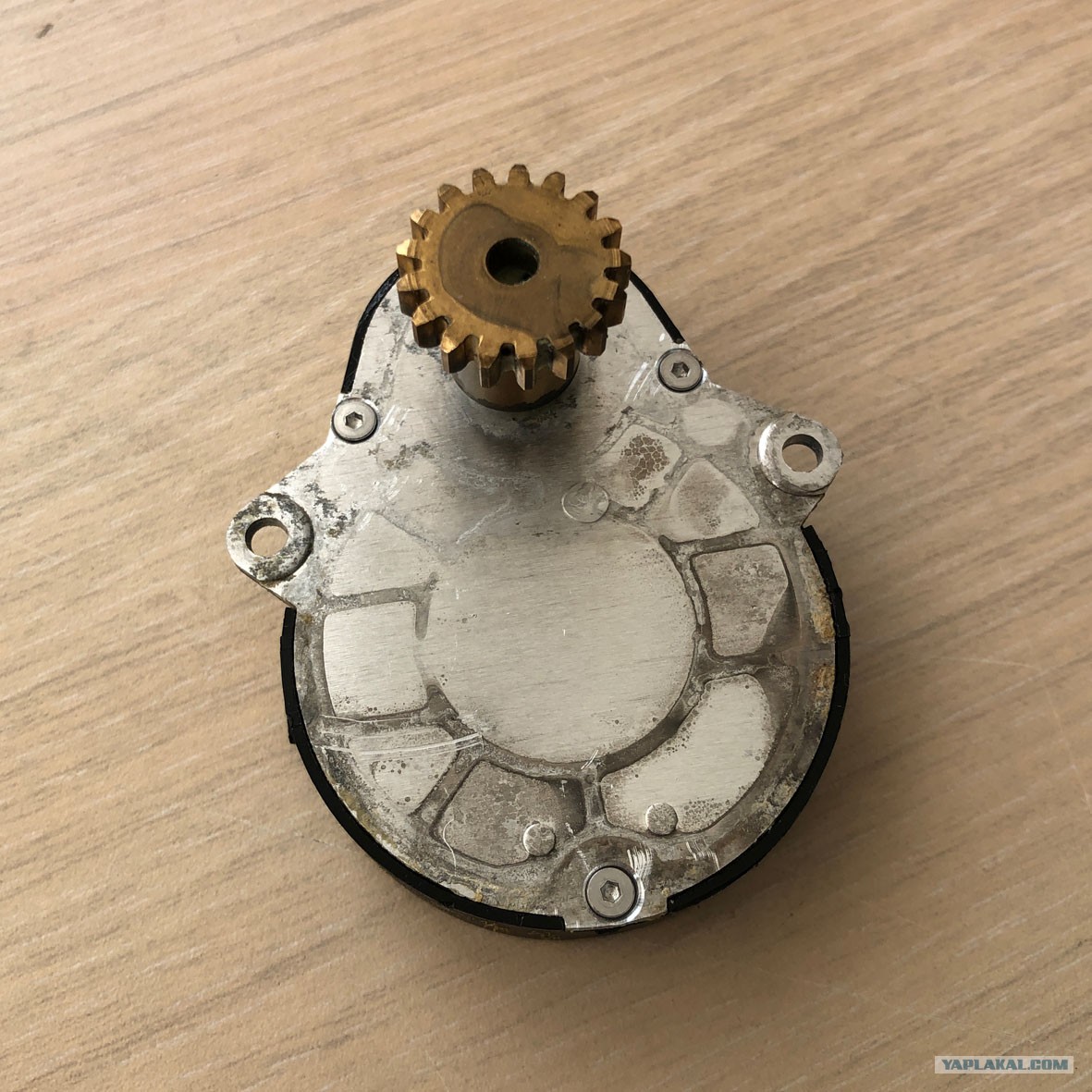

Готовая шестеренка

Разбираю кофемашину, и меняю редуктор.
Собираю, все работает.  С начала изготовления фрезы до сборки прошло полдня.

P.S.
Есл кто=то подумал, что все произошло так быстро, то он ошибается. Во первых до этого разбирал кофемашину полностью для очистки ее от кухонного жира. Полностью разбирал и чистил мультиклапан. И еще один мой просёр, я изначально неправильно посчитал модуль и решил что он 0,4. Под это дело купил комплект модульных фрез, но оказалось что минимальное число зубьев, которое ими можно нарезать 12. А мне надо 9. Решил сделать сам, но были проблемы с закалкой, поэтому заказал 10 шестеренок с Али. Но пока они ехали, я все-таки сделал модульную фрезу, и сделал шестеренку. Однако редуктор издавал жуткие звуки, и я понял что ошибся. Это было вчера. Ну а исправил свою ошибку я быстро, днем уже пил кофе!
Понимаю что не все могут сделать шестеренку, но вдруг кому-то пригодится моя информация.
