Можно ли дать морской мине «по рогам» и при этом не подорваться

Широкое использование авиации и артиллерии радикально изменило правила ведения современной войны, поэтому многие либо забыли о существовании минирования, либо стали считать его неэффективным. Особенно если это касается морских мин. Они чрезвычайно опасны для кораблей, но некоторые из них легко поддаются разминированию при помощи кувалды.

10 фото via

На суше и на море

Противотанковые мины совершенствуются десятилетиями, их современные модели имеют свой собственный интеллект, а их успешное срабатывание по своей зрелищности не уступает голливудским фильмам. С морскими минами всё с точностью до наоборот: об их существовании вообще редко вспоминают, а кадры успешного использования можно отыскать в основном в старых хрониках. Именно из-за этого роль морских мин была несколько занижена, и они стали восприниматься, как нечто несущественное на поле боя. Но несмотря на отсутствие очевидного результата, их применение создаёт большие проблемы для вооружённых сил, которые полагаются на собственный флот. Восстановить боеспособность флота куда сложнее, чем обеспечить армию новыми танками, хоть и это представляет собой большую проблему. Каждый корабль берегут, как зеницу ока, поэтому стороны могут повлиять на исход противостояния, массово используя мины в наиболее критичные моменты.

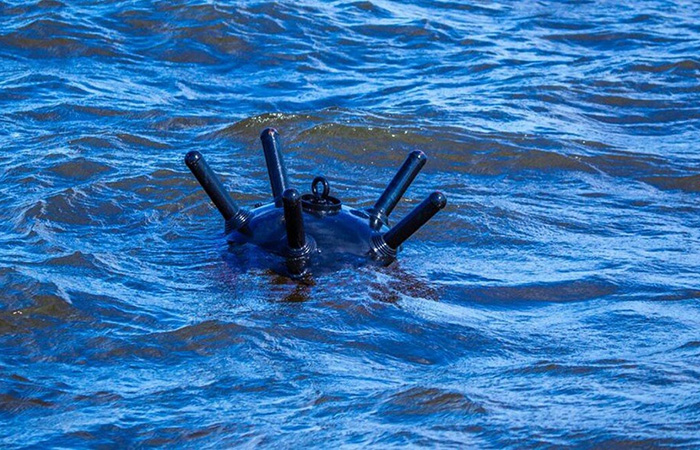

На фото: Всплывшая морская мина

Рогатые мины

Фактически морские мины можно разделить на две большие группы – мины контактного действия и бесконтактного. Первые – самые простые и распространённые. Именно они послужили основой для появления всем известного стереотипа. Когда о них заходит речь, всем вспоминаются большие шары с торчащими во все стороны шипами. Это якорные гальваноударные мины, они закрепляются на морском дне при помощи якоря и цепи (стального троса), после чего удерживаются на определённой глубине. Сама мина представляет собой шар со стальной оболочкой, внутри которого находится заряд взрывчатки, а активируется она при помощи датчиков в «рогах». Самое интересное, что для человека подобная мина не представляет опасности, на неё можно присесть, её можно толкать и даже ударить по ней (со знанием дела, разумеется).

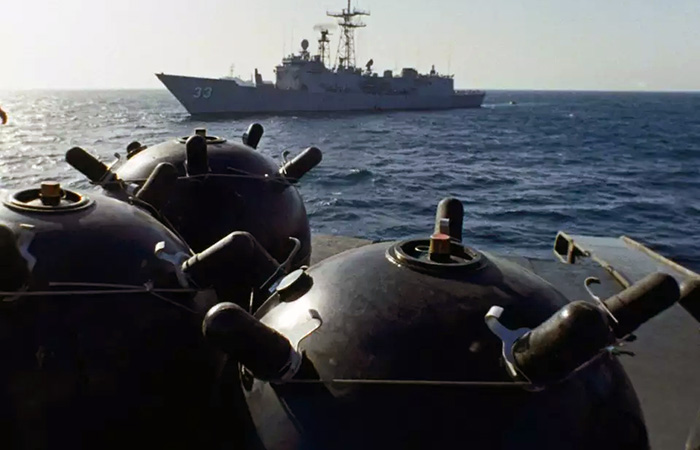

На фото:гальваноударные мины на палубе.

Это сообщение отредактировал KROVLJ - 2.10.2023 - 19:17

Одним из эффективных, хоть и сомнительных инструментов для обезвреживания такой мины является обычная кувалда: с её помощью можно сломать «рога», если бить по ним сбоку. Гальваноударная мина при этом не взорвётся. Скорее всего.

На фото:Очень опасное разминириование.

Это сообщение отредактировал KROVLJ - 2.10.2023 - 19:24

Учитывая толщину корпуса корабля, для его потопления необходимо огромное количество взрывчатки, поэтому размер шипастого шара достаточно велик. Если на датчик приходится удар от корпуса судна, срабатывает детонатор и в борту образуется солидная пробоина. Глубина погружения мины рассчитывается таким образом, чтобы её не было видно с палубы, но она доставала до корпуса.

Обезвреживать минные заграждения из них достаточно легко, а используются для этого минные тральщики, специальные суда с небольшой посадкой. Они легко проходят поверх установленных мин и при помощи тралов срывают удерживающие их цепи. После того как мины всплывают, их с приличного расстояния расстреливают из орудий. Это самый простой вид морских мин, эффективный, но обладающий серьёзными недостатками.

Фото: Морская мина под водой.

Донные мины

Как показала практика использования во время Второй мировой войны, созданные из рогатых мин заграждения легко преодолеваются при помощи тралов и не могут служить серьёзным препятствием для кораблей. Поэтому следующей ступенью развития этого вида вооружений стали неконтактные мины. Первые разработки в этой области принадлежат англичанам, во время Первой мировой войны они додумались подключать к детонаторам микрофон, фиксирующий звук винтов корабля. Впрочем, самый большой вклад в создание неконтактных донных мин сделали немцы. В период Второй мировой они оказались в очень сложном положении, поскольку не могли всерьёз противостоять союзническому флоту. Вместо этого они применяли множество морских мин, делая использование кораблей абсолютно неэффективным.

Фото: Донная морская мина.

Донные мины – настоящая головная боль. Разнообразие способов их активации превращает использование кораблей в очень опасную рулетку. Первый способ – акустический, взрыватель срабатывает на звук, причём звуковые волны должны иметь определённую частоту, что будет соответствовать кораблям нужного размера. Второй способ срабатывания – изменения в магнитном поле земли в присутствии большого количества металла (проплывающий корабль). Здесь тоже можно настроить взрыватель на определённую массу, и по этой причине он может не реагировать на малые суда. Третий способ активации – изменение давления воды.

Фото: Донная мина УДМ-500

Самое плохое в использовании неконтактных мин – это сложность их поиска и разминирования. Ещё конструкторы Третьего рейха придумали использовать «умную» начинку, открывшую возможность тонкой настройки. К примеру, мину с магнитным датчиком несложно подорвать дистанционно, если над ней провести плот с мощным электромагнитом, но наличие счётчика срабатываний делает процесс разминирования проблематичным. Мина может пропустить четыре корабля, а под пятым сработать.

Фото: Донные мины УДМ-500 на палубе.

Комбинирование датчиков в пределах одной неконтактной донной мины представляет собой большую проблему. С их помощью мина легко может определять примерный размер судна и даже различить использование трала. Заминировав, к примеру, вход в бухту, можно надолго закрыть её для кораблей или же заблокировать в ней целый флот. Мины с неизвестным способом и алгоритмом активации массово сбрасываются с катеров и самолётов, а найти их все и разминировать за короткий срок практически невозможно. Параметры судов, на которые они будут реагировать, зависят лишь от модели мины, её настроек и цели минирования, поэтому они потенциально опасны для любого плавсредства, будь то большой боевой корабль или катер.

На фото: Морская мина времён Второй мировой войны.

У меня всё...

Безумству храбрых - венки со скидкой.
Долбить кувалдой по взрывателю - так себе идея.
Как говорят раз в год и палка стреляет.

Блять чего только люди не придумают, чтоб себе подобных убивать.

очень интересно и познавательно!..
спасибо, ТС..

Это не совсем взрыватель, точнее совсем не взрыватель.
Торчащие штуки. это, по сути, химические батарейки, начинающие работать при их смятии. А дальше уже ток по проводам идет во взрыватель, который внутри.
А так как батарейка запускается не мгновенно, ударом кувалды ее запросто можно сбить с корпуса, и она не успеет дать ток взрывателю.

Я бы не стал стучать минам "по рогам". Дело в том, что эти рога представляют собой простейшие элементы питания, внутри находятся медная и цинковая пластины, а между ними стеклянная ампула с серной кислотой.
Рога изготавливаются из свинца. При деформации такого рога, ампула разбивается и возникший между медной и цинковой пластинами электрический ток приводит в действие электродетонатор. При транспортировке на рога навинчиваются стальные защитные колпачки.

Это сообщение отредактировал Wallery - 2.10.2023 - 19:29

Как их деактивируют свои?

Размещено через приложение ЯПлакалъ

<Мина может пропустить четыре корабля, а под пятым сработать.>
Ну, добавил бы про срочность и кратность для понимания.
Срочность - через сколько мина включится. Кратность - на какой раз сработает.

Это точно

насколько помню в таких рогах применяли сахарные шашки переводя взрыватель в боевое положение после растворения сахара

Тут либо у него яйцы размером с такую же мину, либо умишко с горошинку.

Это сообщение отредактировал OleLukole - 2.10.2023 - 19:45

шаговый искатель обыкновенный известен с с времен иллюминации(бегущие огни ) и работа номеронабирателя

OleLukole
скорее это история первых систем времен первой мировой

в последующем? это так не работало никогда

после стали и барометры втыкать и тп системы , пока на троссах и глубине , блокировка взрывателя

Это сообщение отредактировал RVstrax - 2.10.2023 - 19:34

В детстве кино смотрел про саперов, что обезвреживали хитрые немецкие мины, оставило тягостное впечатление, и мины там были без шипов

Аллегро с Огнем

Донные мины )) с шаговым искателем и барометрами , хим взрывателем и тп

"Аллегро с огнем".
