Тема этого устройства навеяна культовым фильмом Владимира Бортко по произведению Михаила Булгакова «Собачье сердце». Я решил воссоздать сцену из фильма, которая наверняка всем хорошо знакома. Шариков будет произносить свою коронную фразу «Желаю, чтобы все!» и выпивать стопку водки.

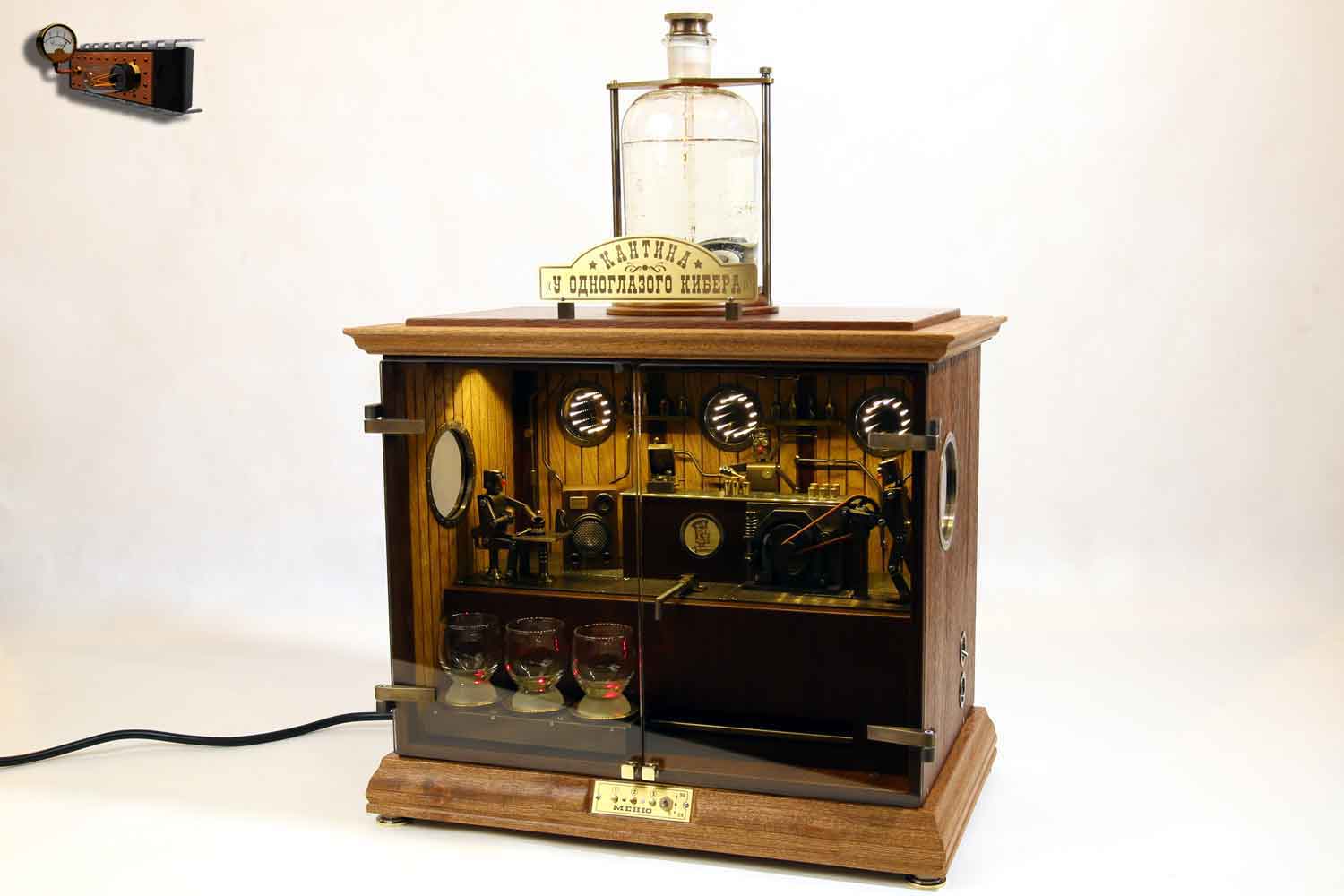

Общая концепция взята из одной моей работы «Кантина «У одноглазого кибера».

Скульптор создал модели главных героев и несколько предметов мебели.

Потом модели печатаются на 3D-принтере и отдаются в литейную мастерскую для отливки из бронзы.

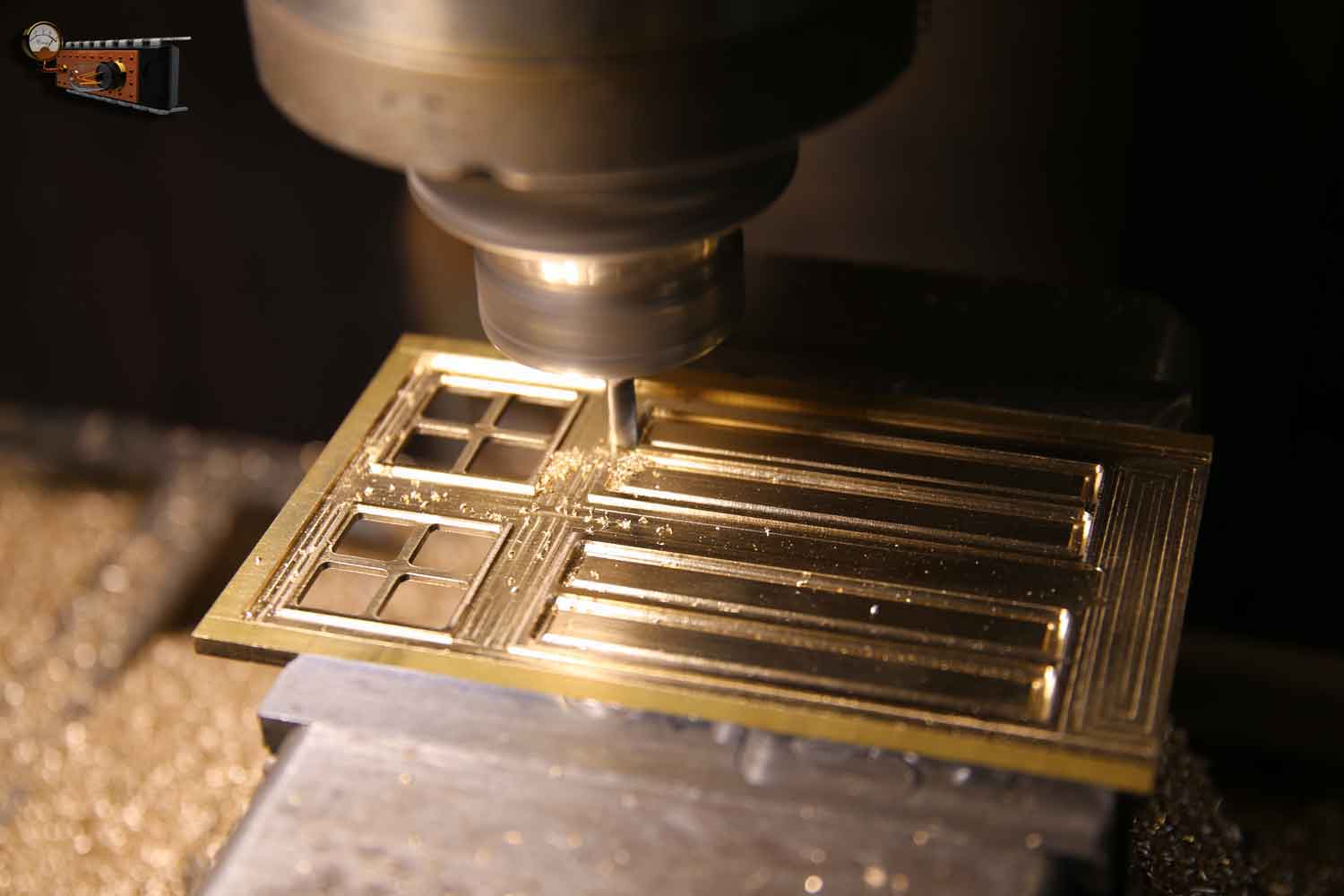

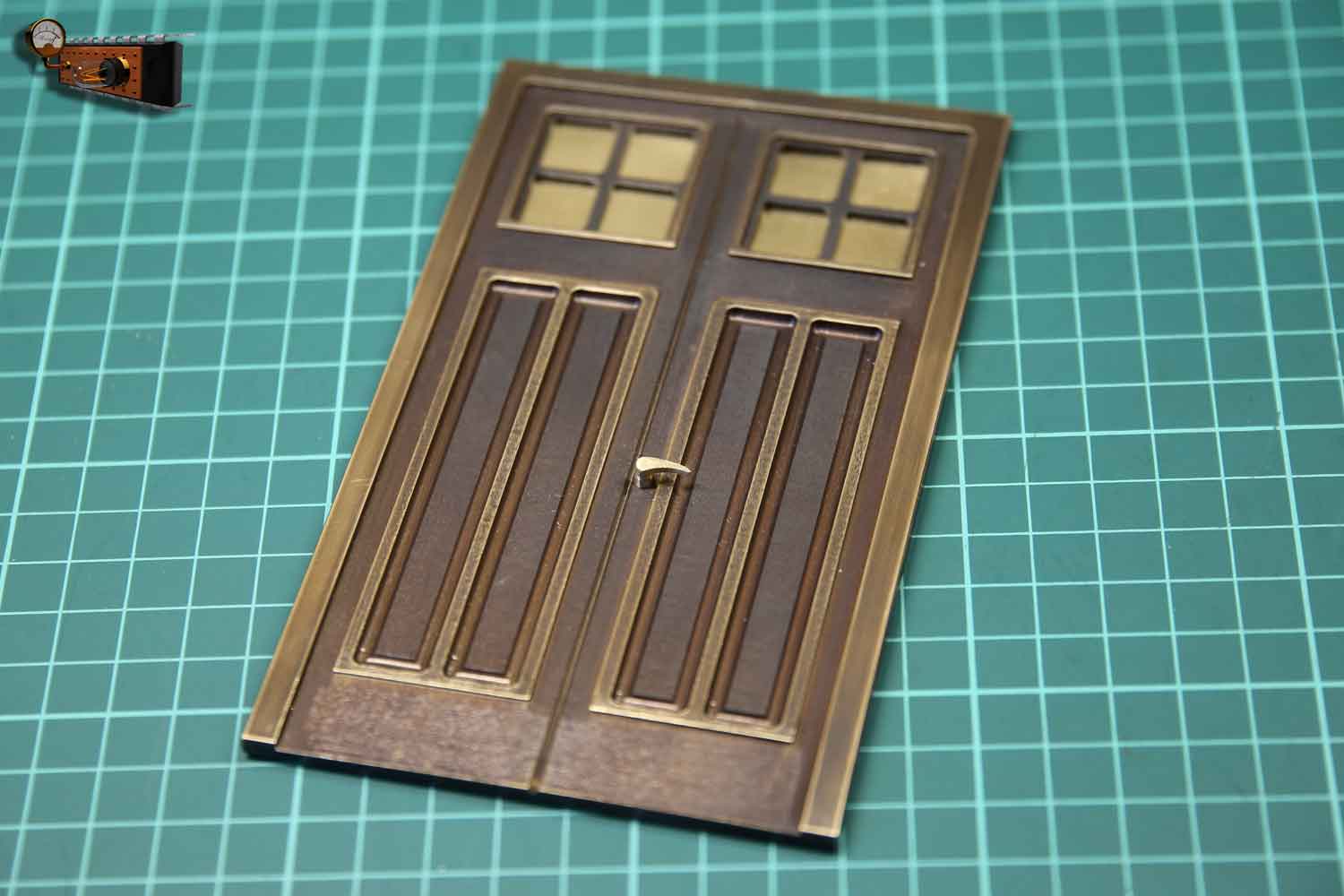

На сценке из фильма можно увидеть, что за спиной Борменталя находится входная дверь. Её я решил не отливать, а сделать самому из листовой латуни.

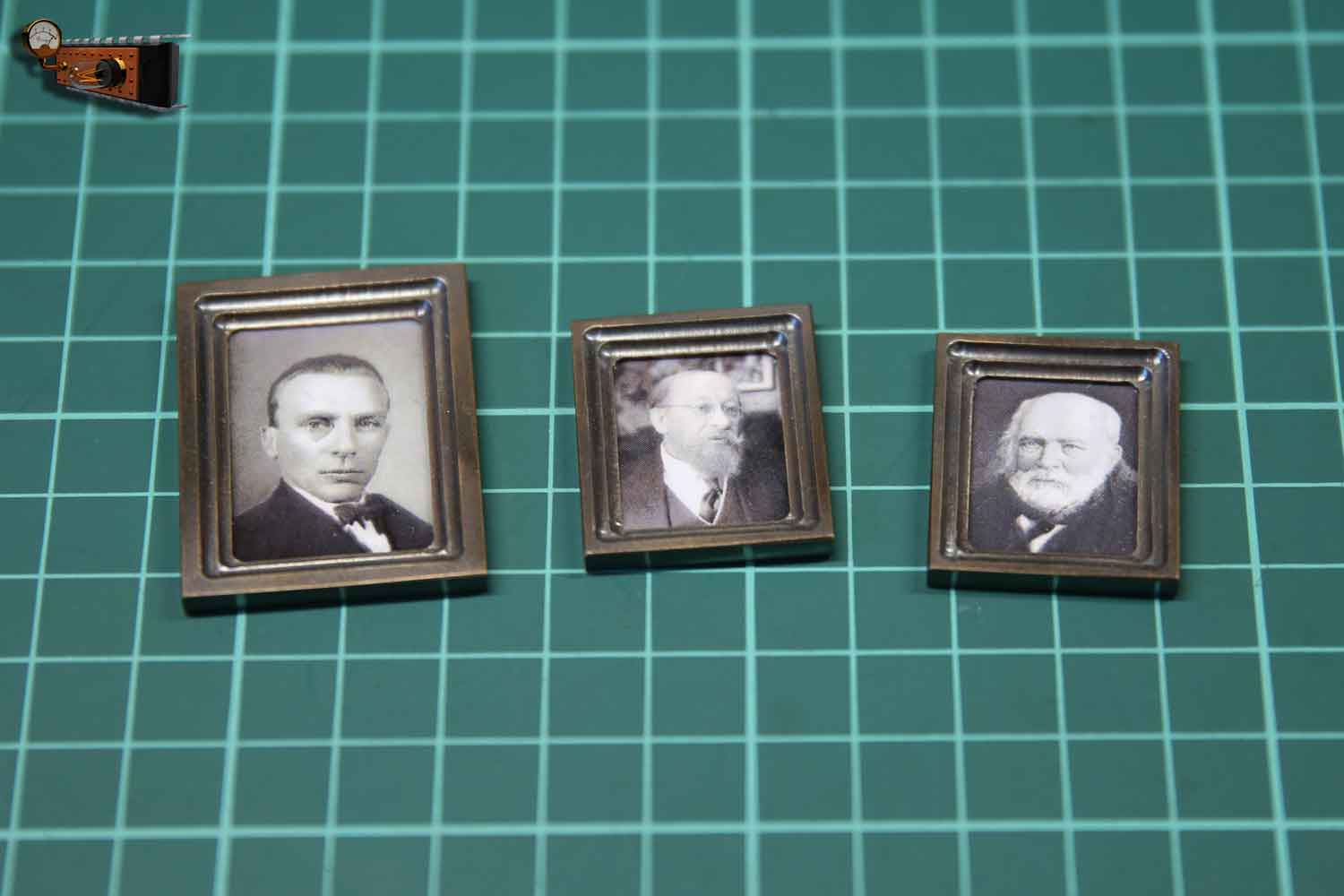

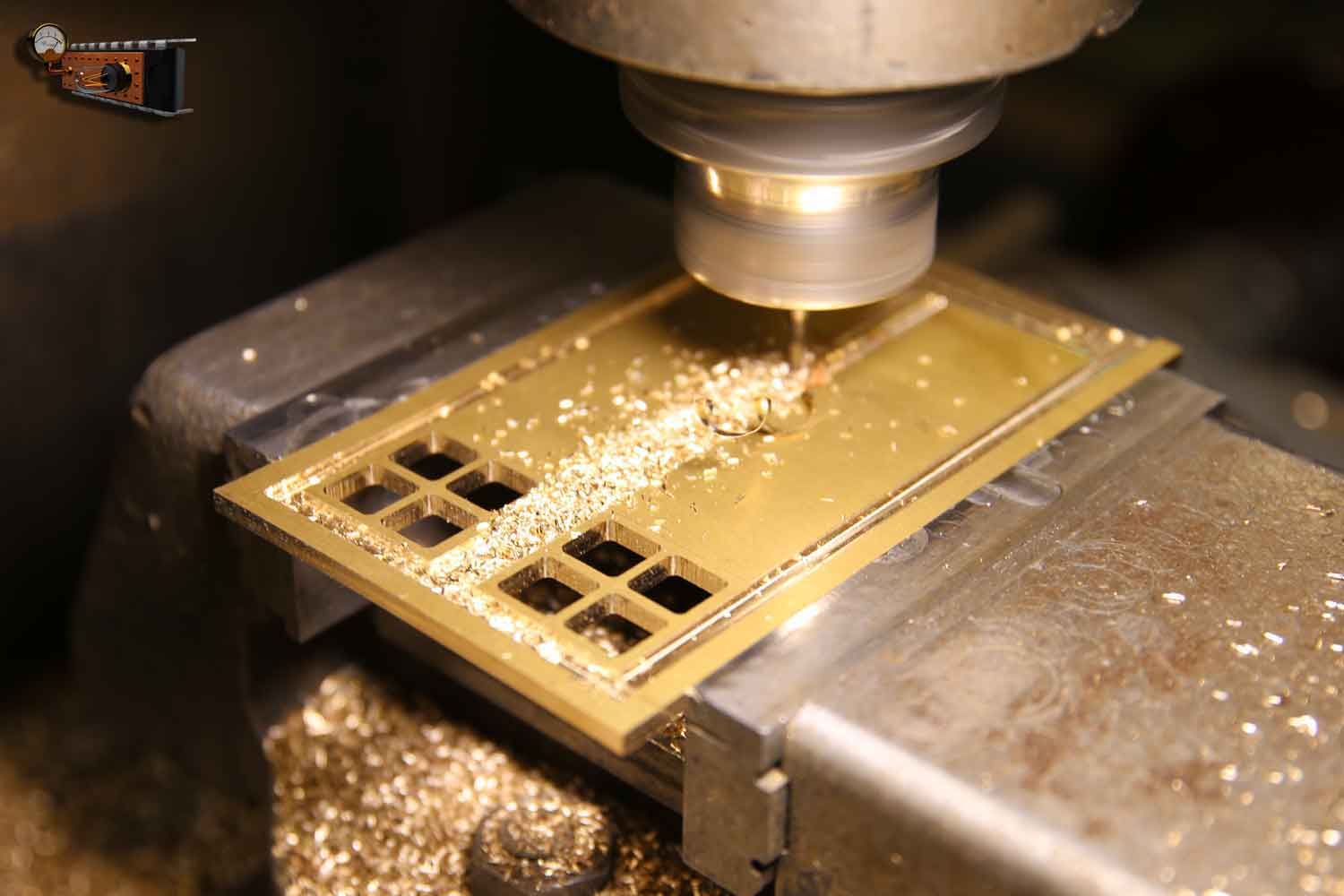

Так же на фрезерном станке сделал рамки для портретов, которые развешу на стенах.

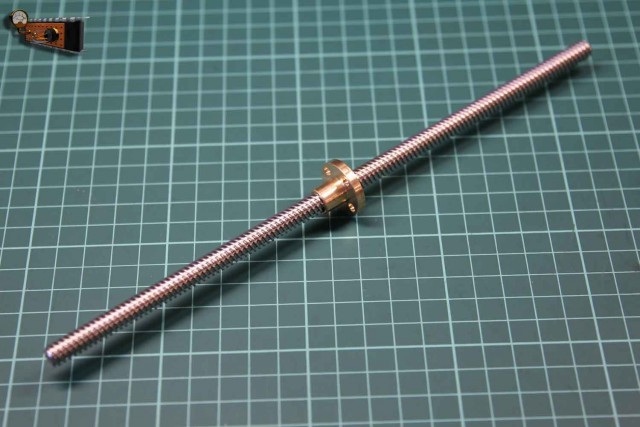

Для движения раздаточного крана купил в Китае ходовой винт.

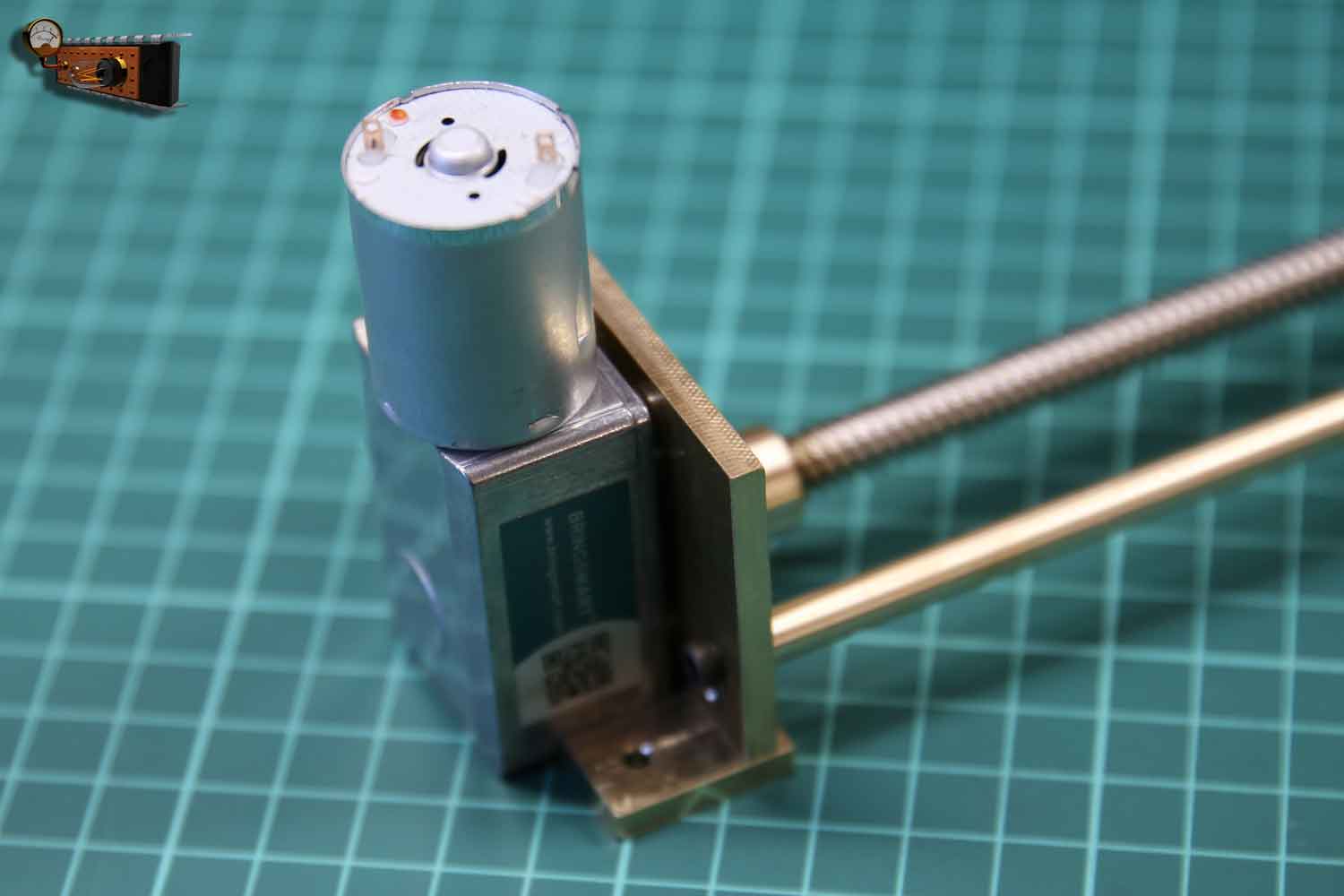

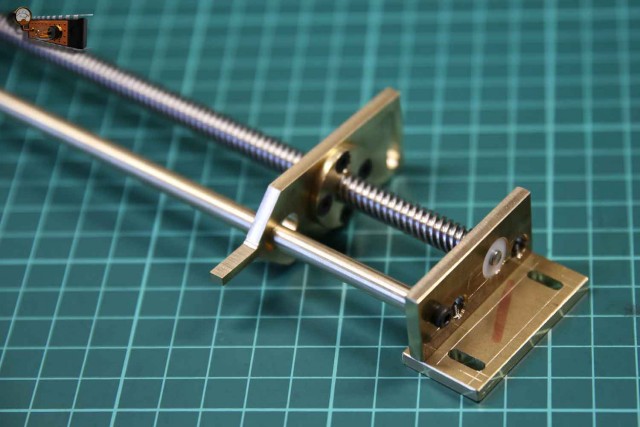

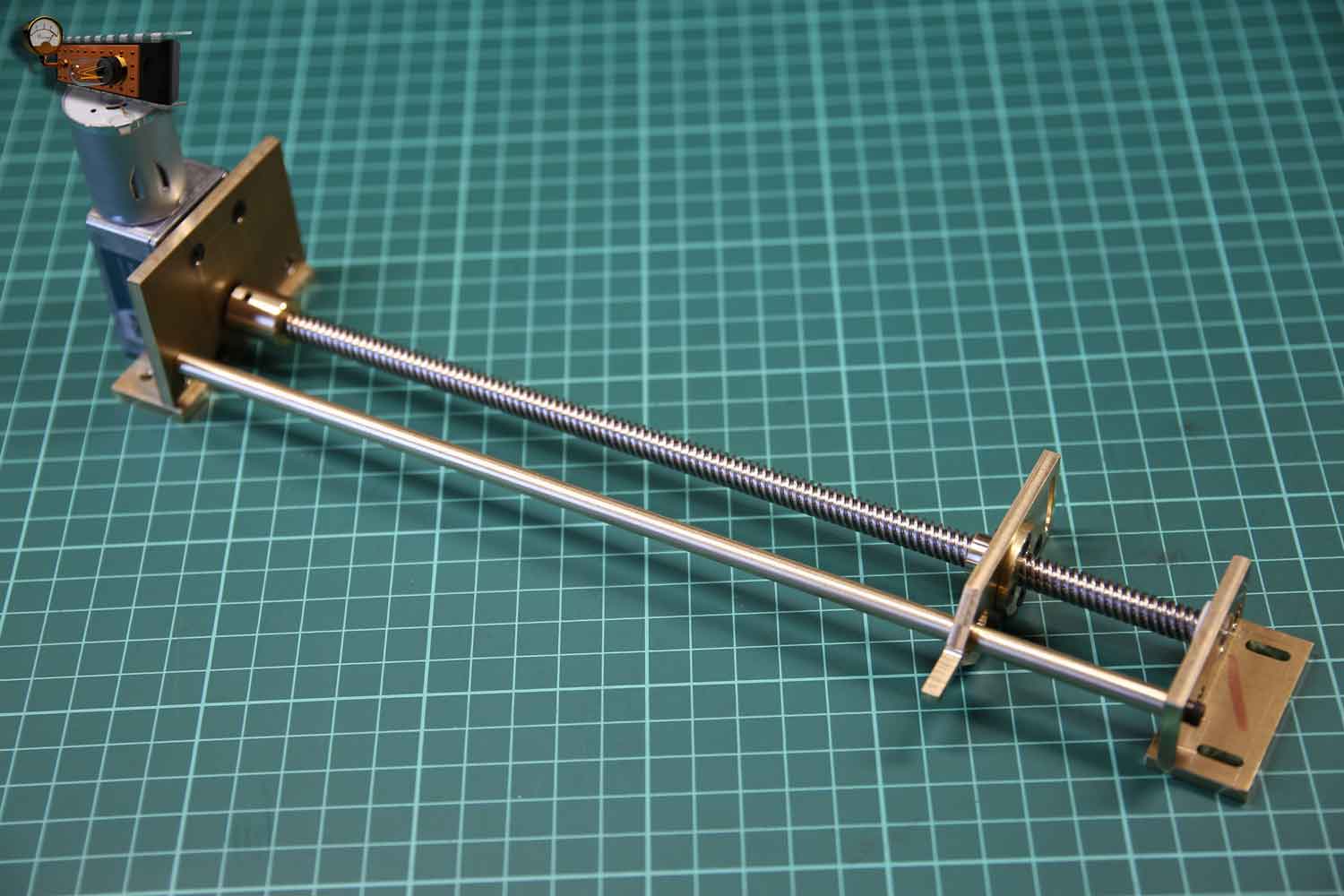

Небольшой двигатель буде вращать винт, по которому перемещается каретка. Чтобы каретка не могла провернуться, параллельно винту установил направляющую.

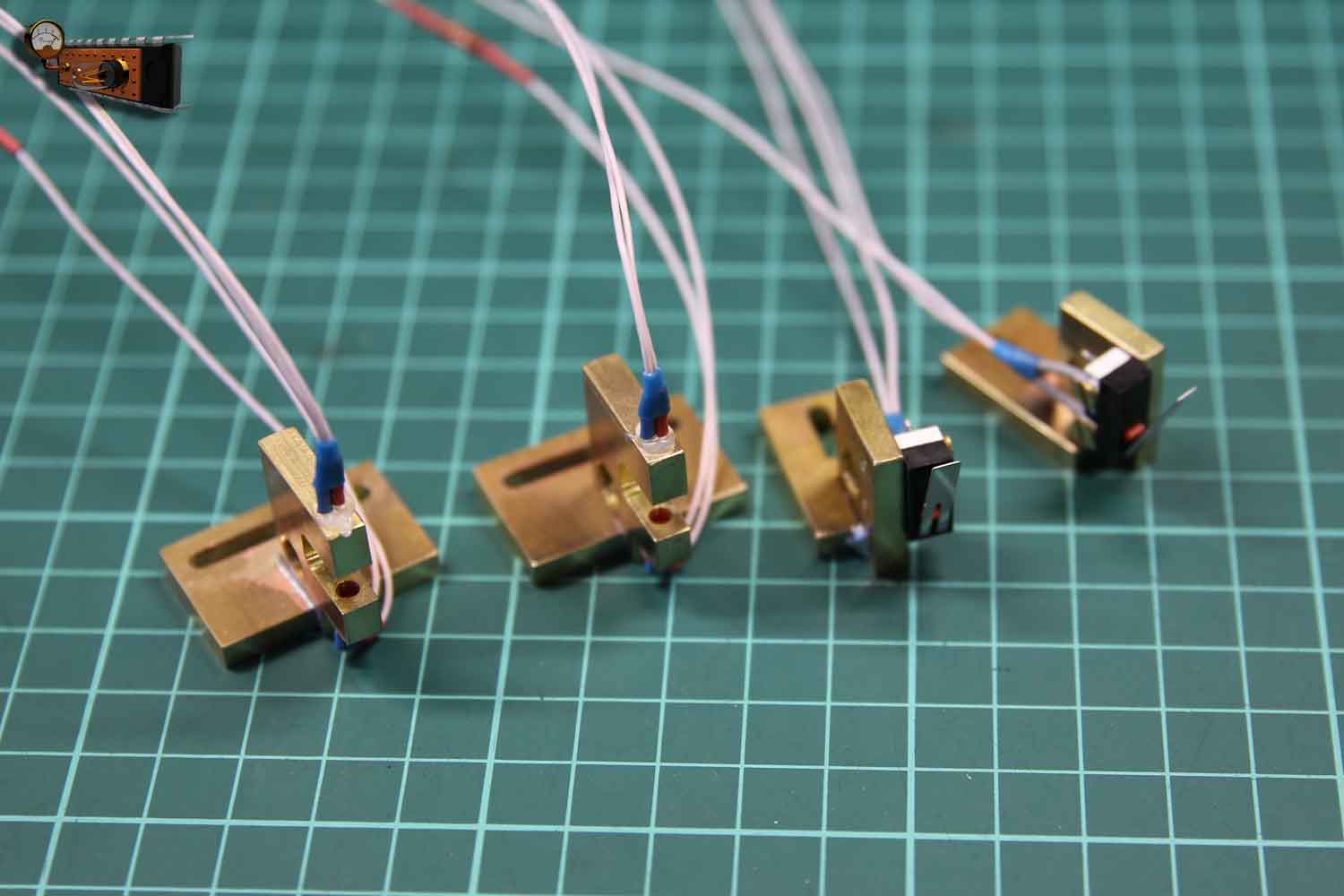

Датчики положения каретки. На краях установлены контактные датчики, а на промежуточных положениях – оптические.

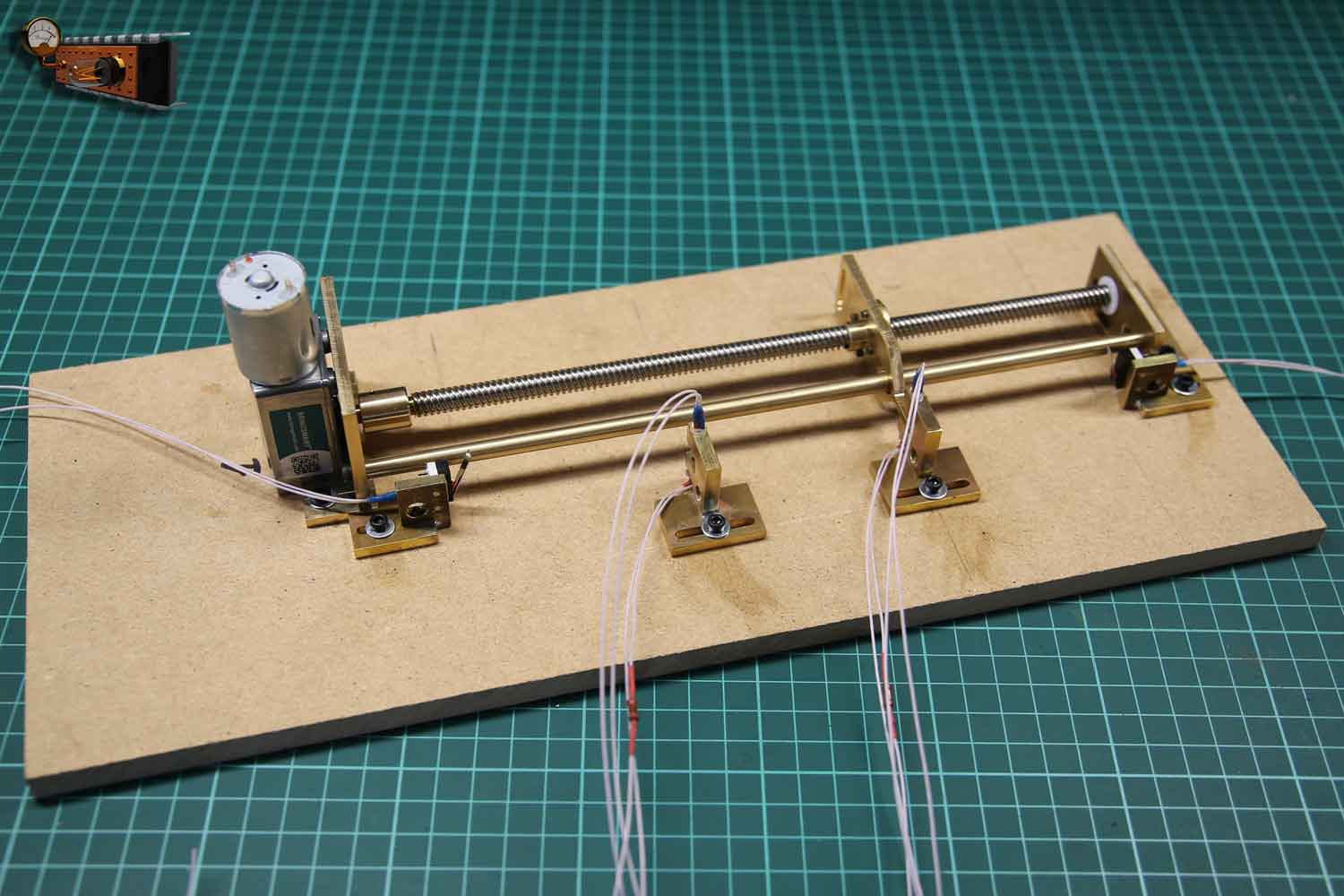

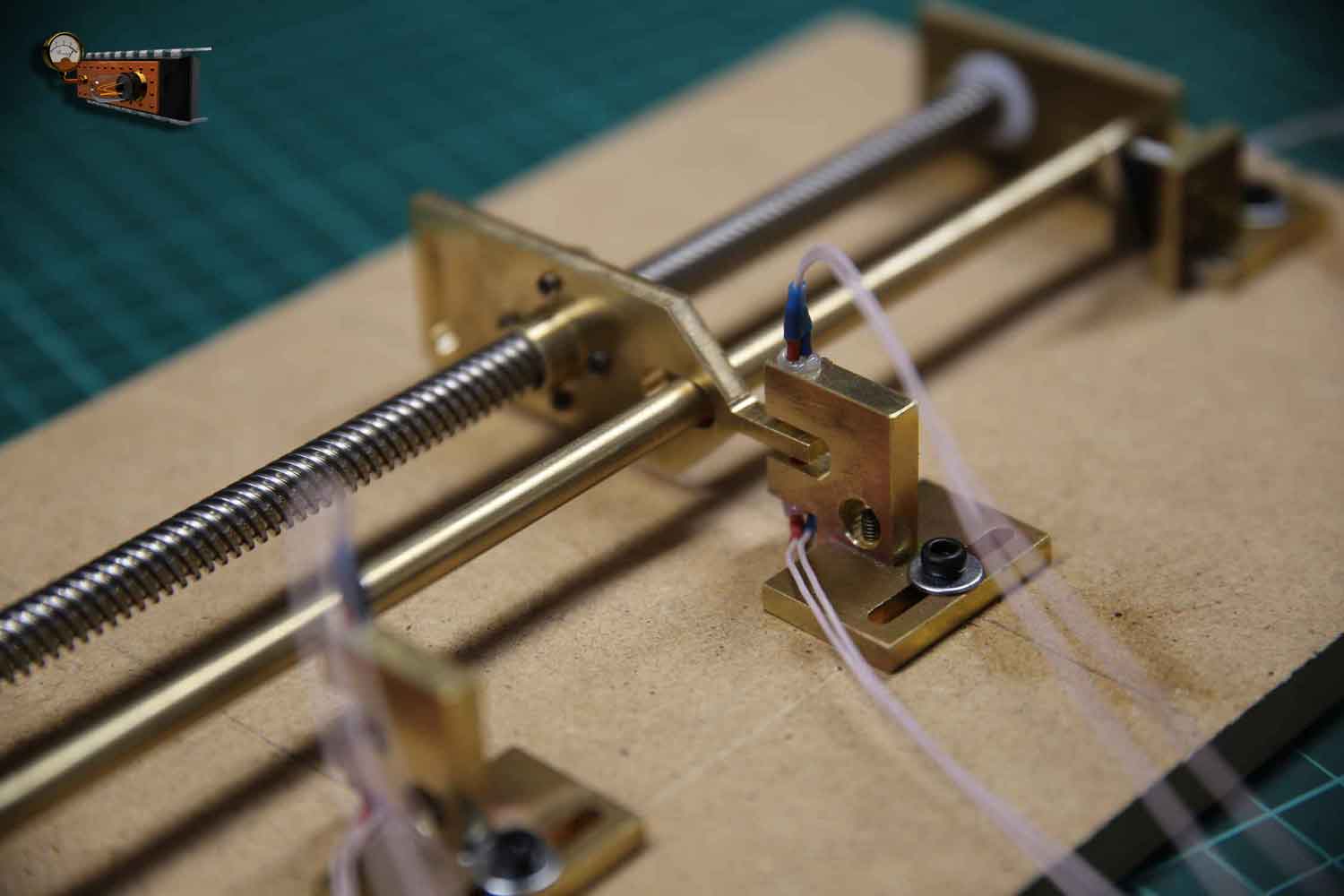

Вот так это всё располагается на основании.

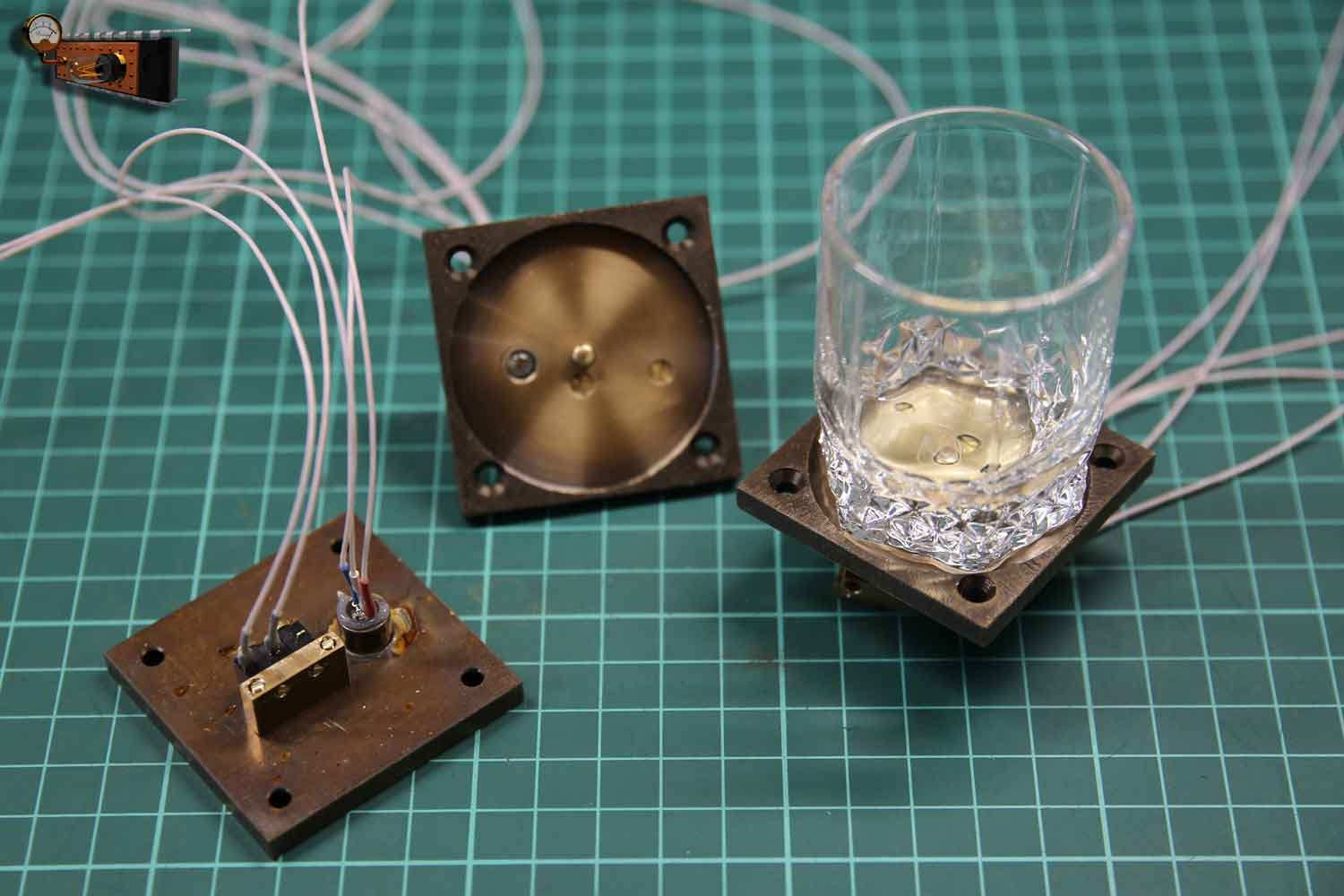

В подставки для стопок устанавливаю микропереключатель для контроля наличия стопки и RGB-светодиод для подсветки и индикации.

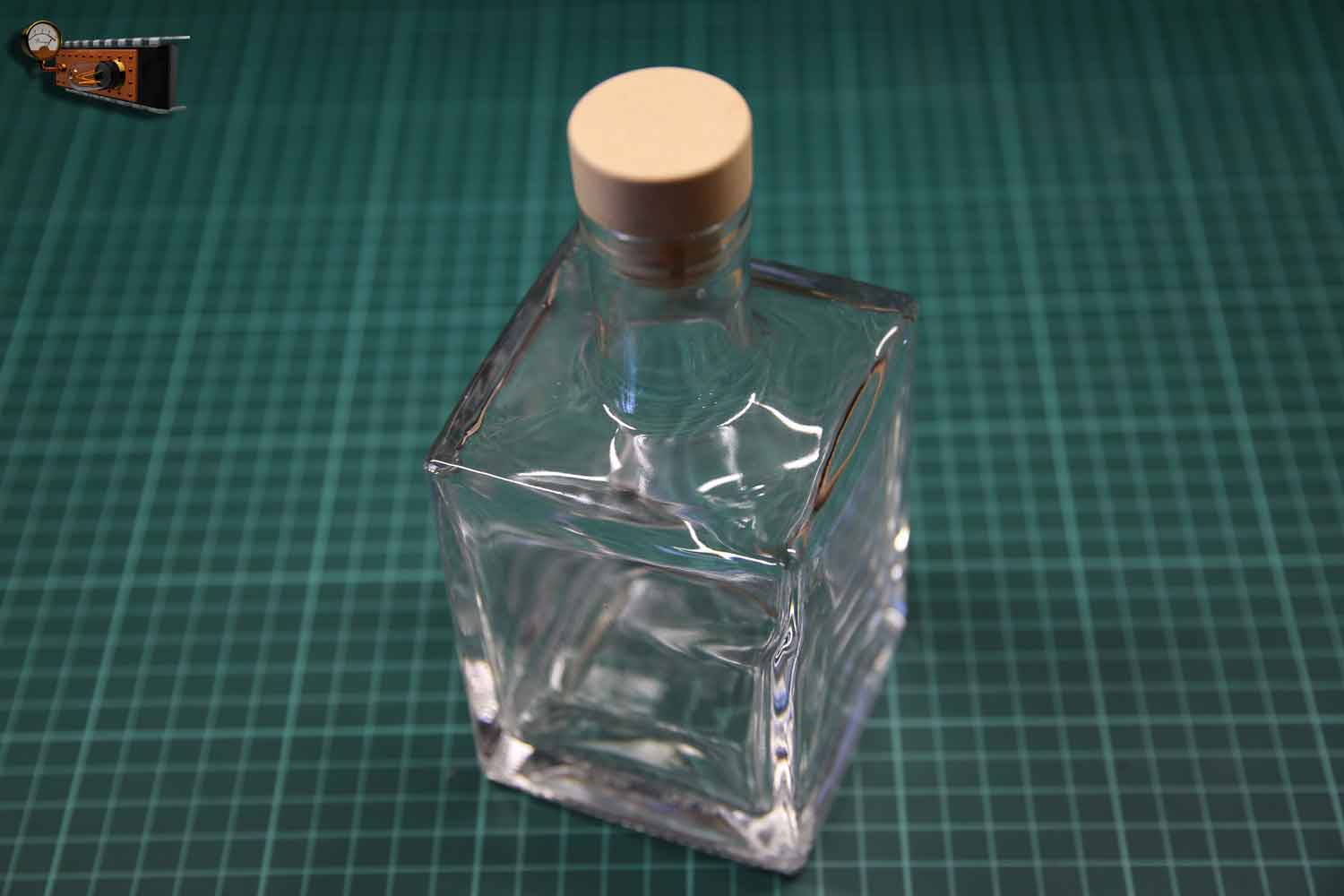

Для хранения напитков купил квадратную бутылку ёмкостью 0.5 литра.

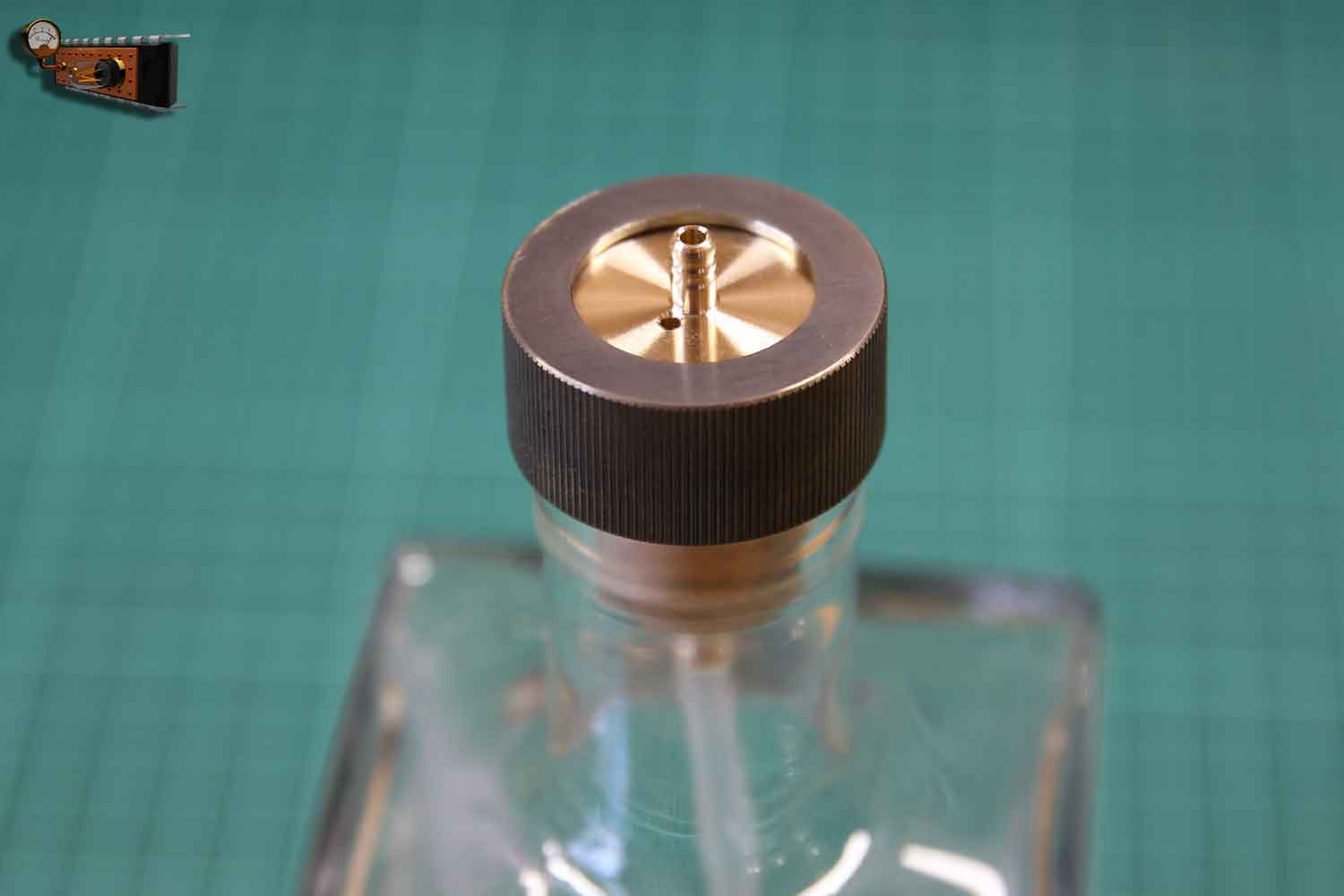

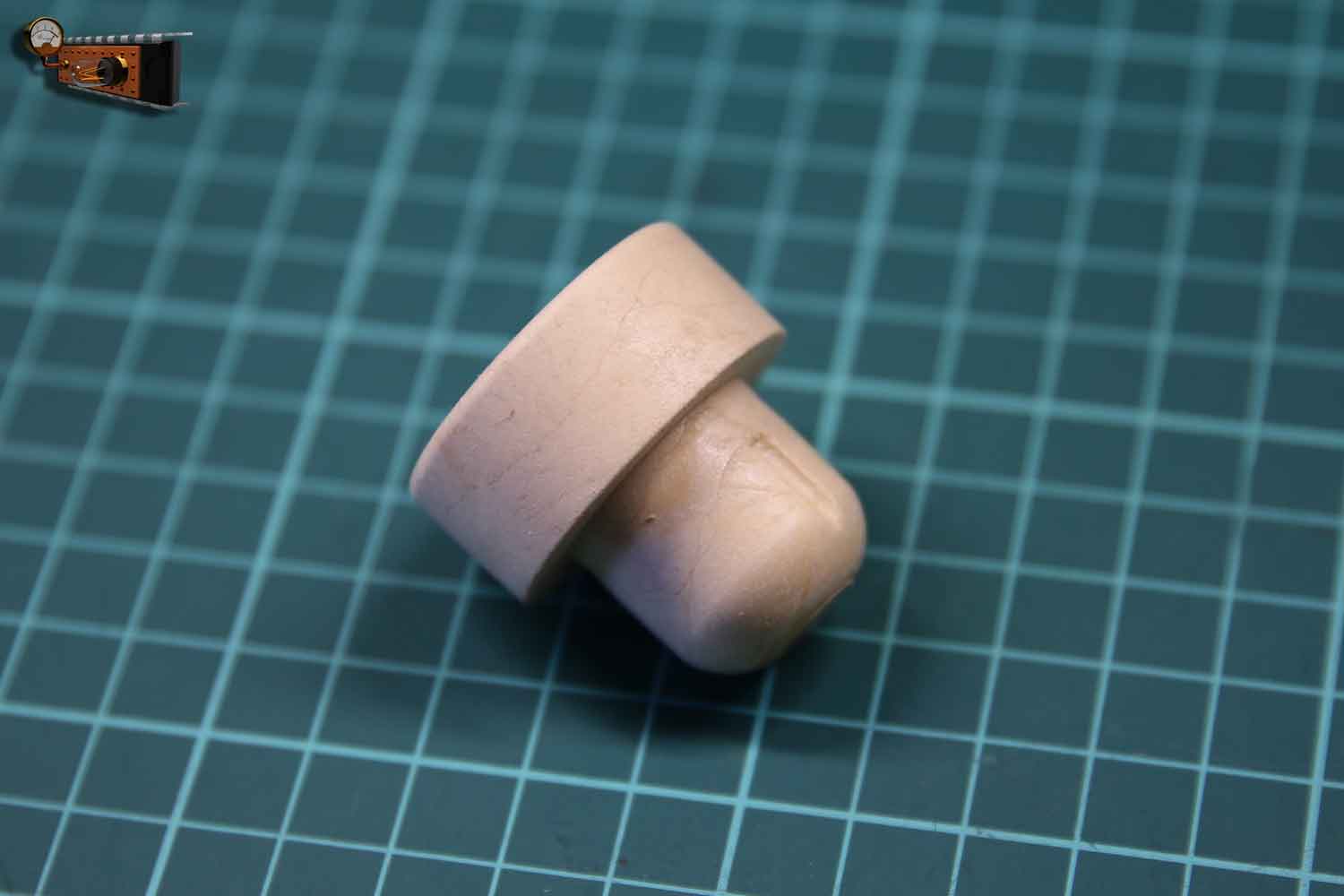

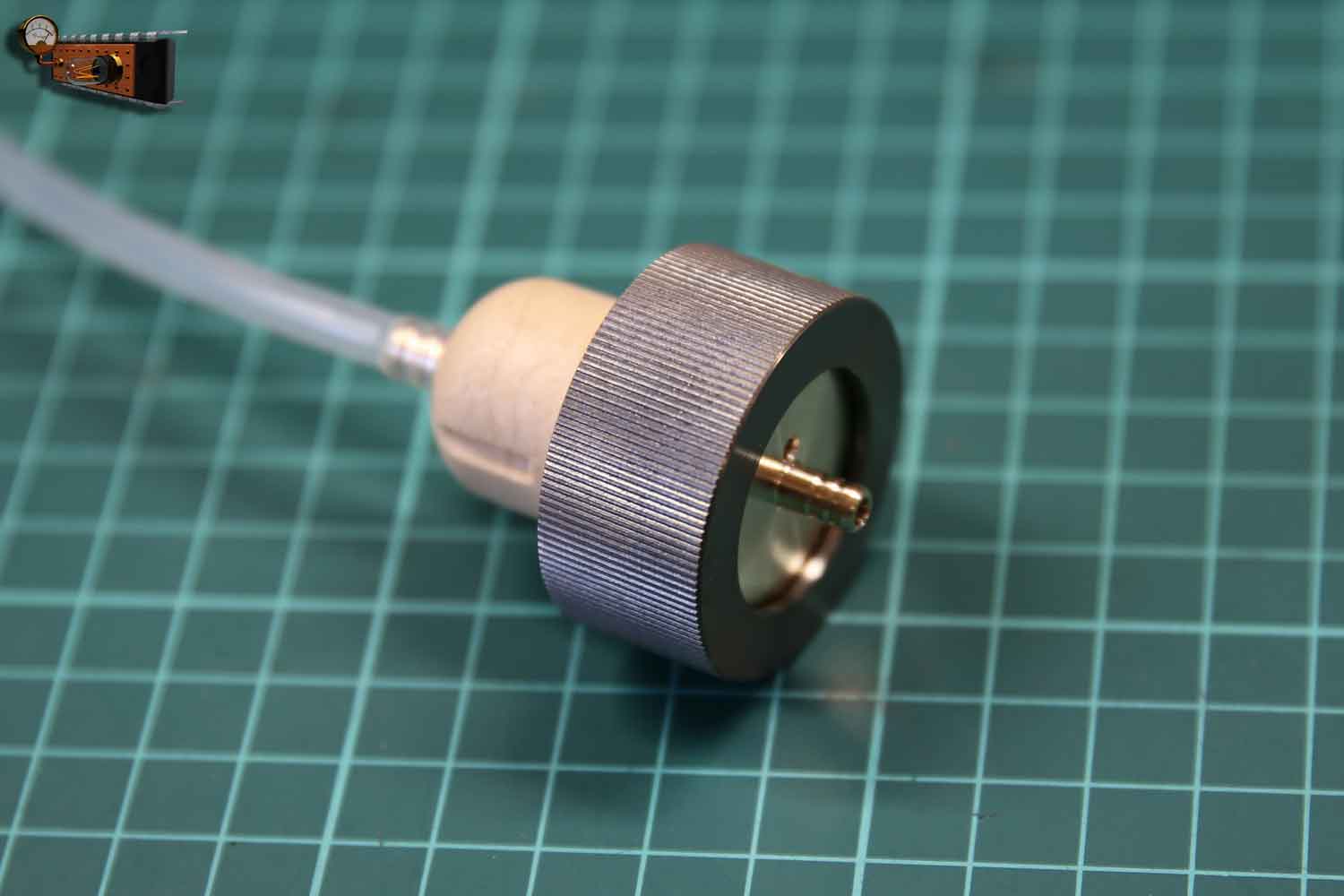

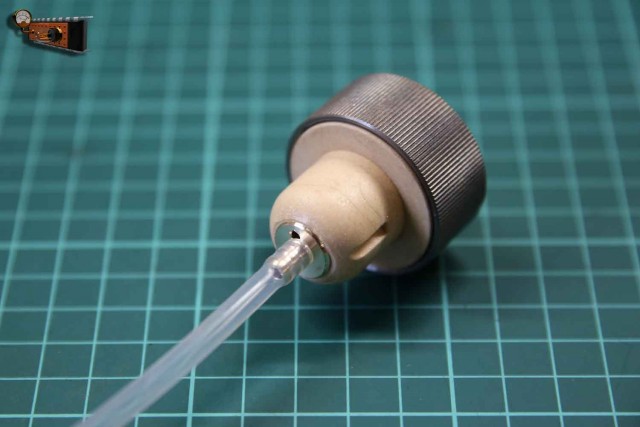

Пробку решил оставить родную, только немного её доработал: выточил на неё рубашку с накаткой и штуцер с дренажным отверстием.

Вот так это выглядит.

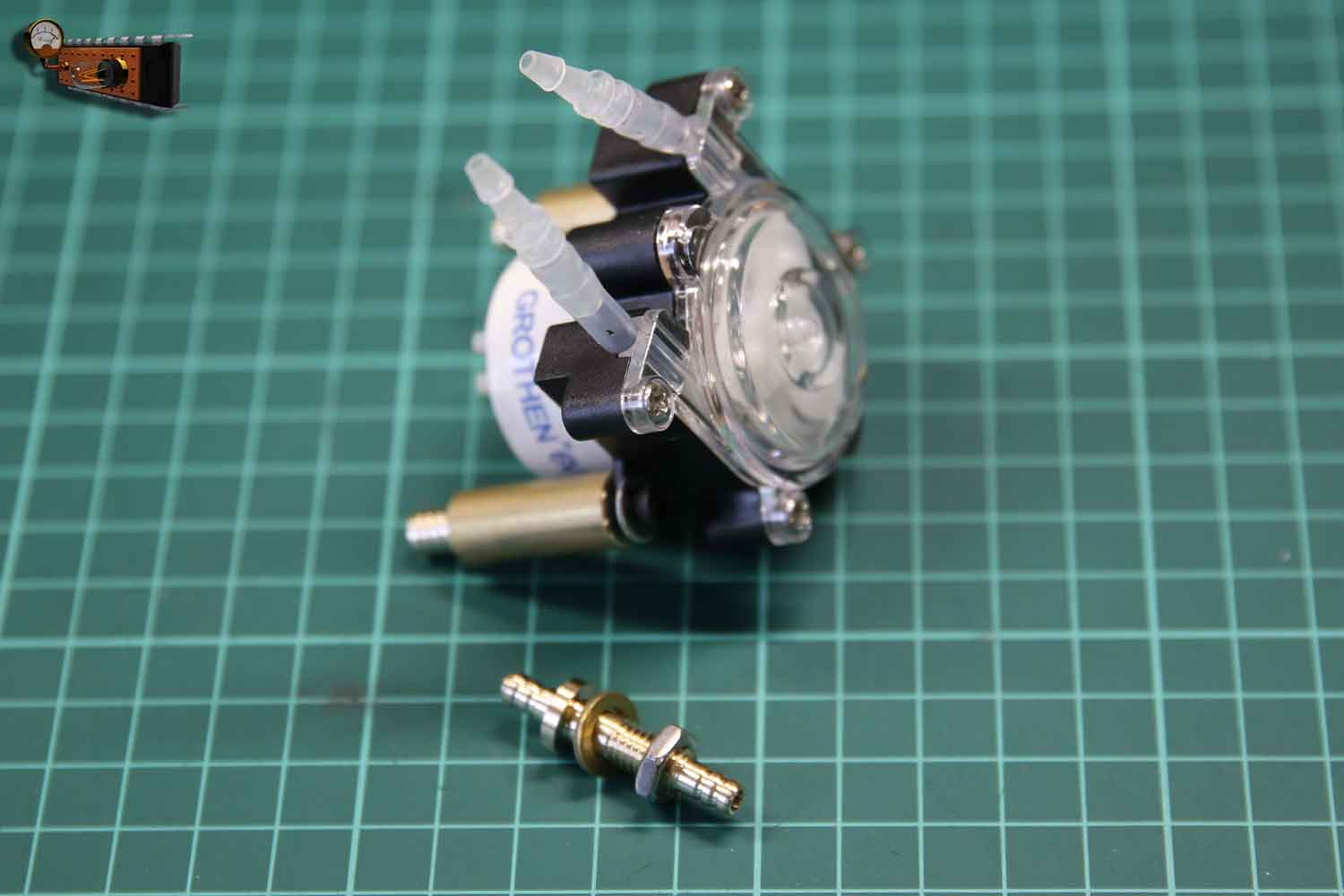

Для подачи напитка использую хорошо зарекомендовавший себя перистальтический насос.

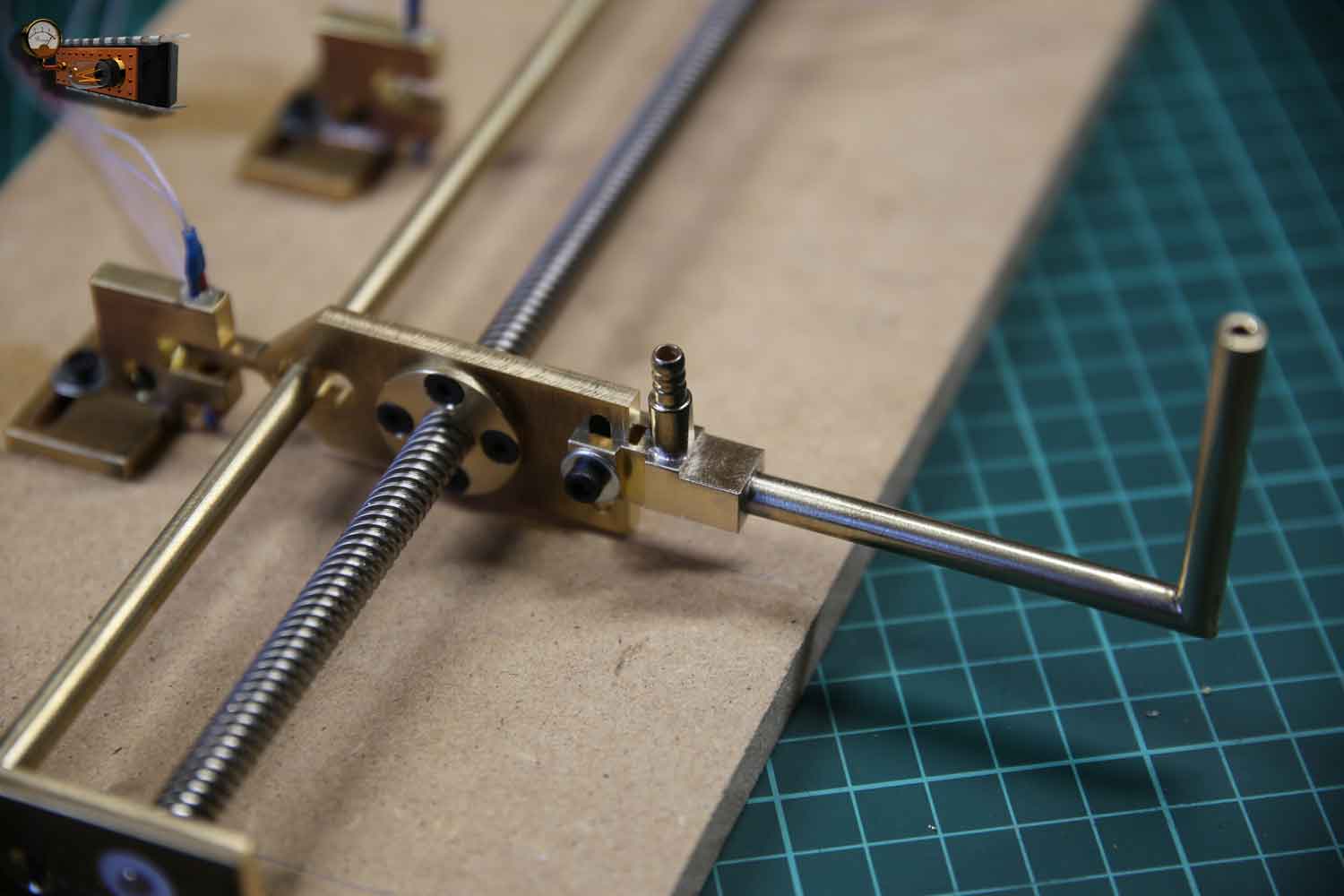

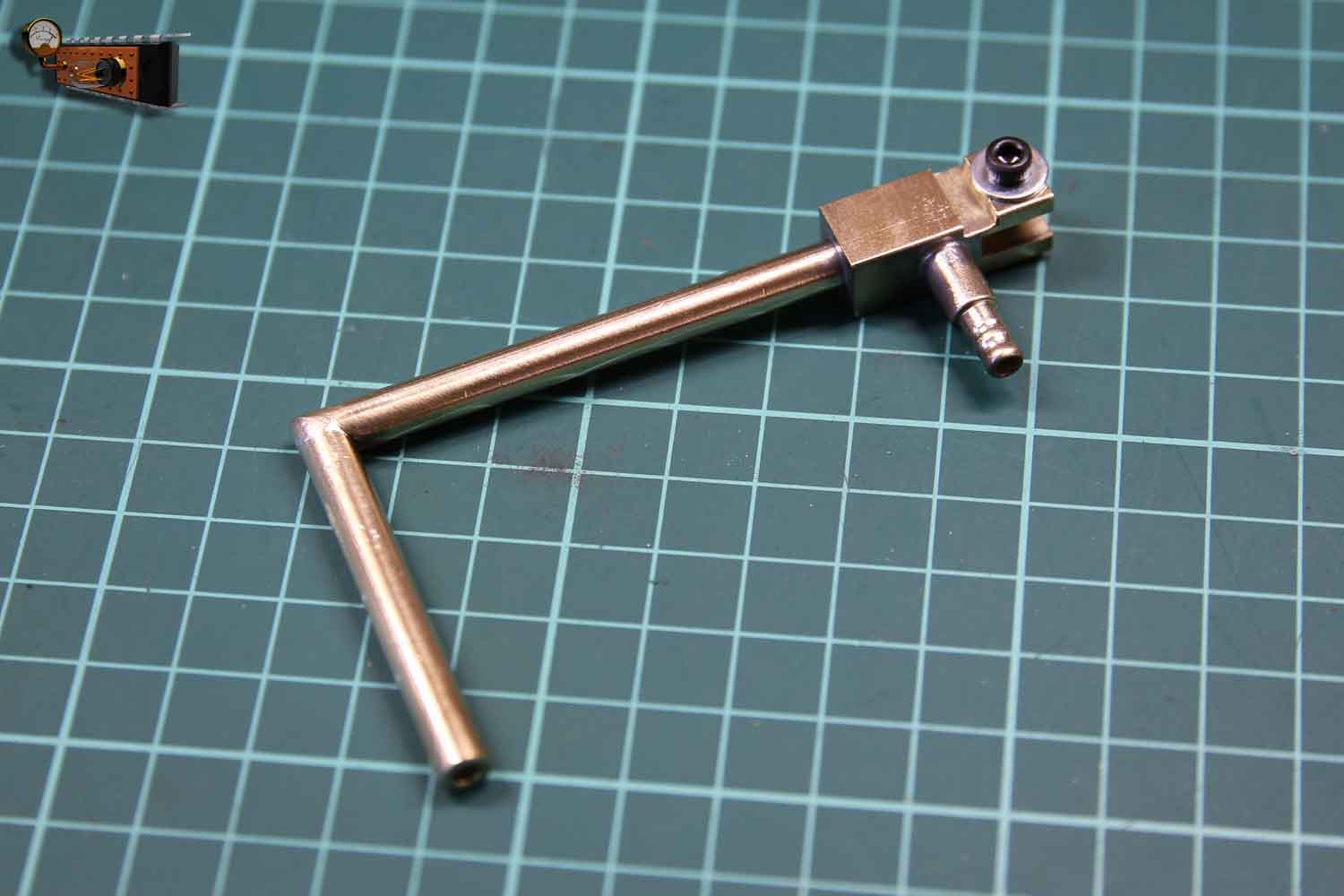

Далее сделал раздаточный кран и установил его на каретке.

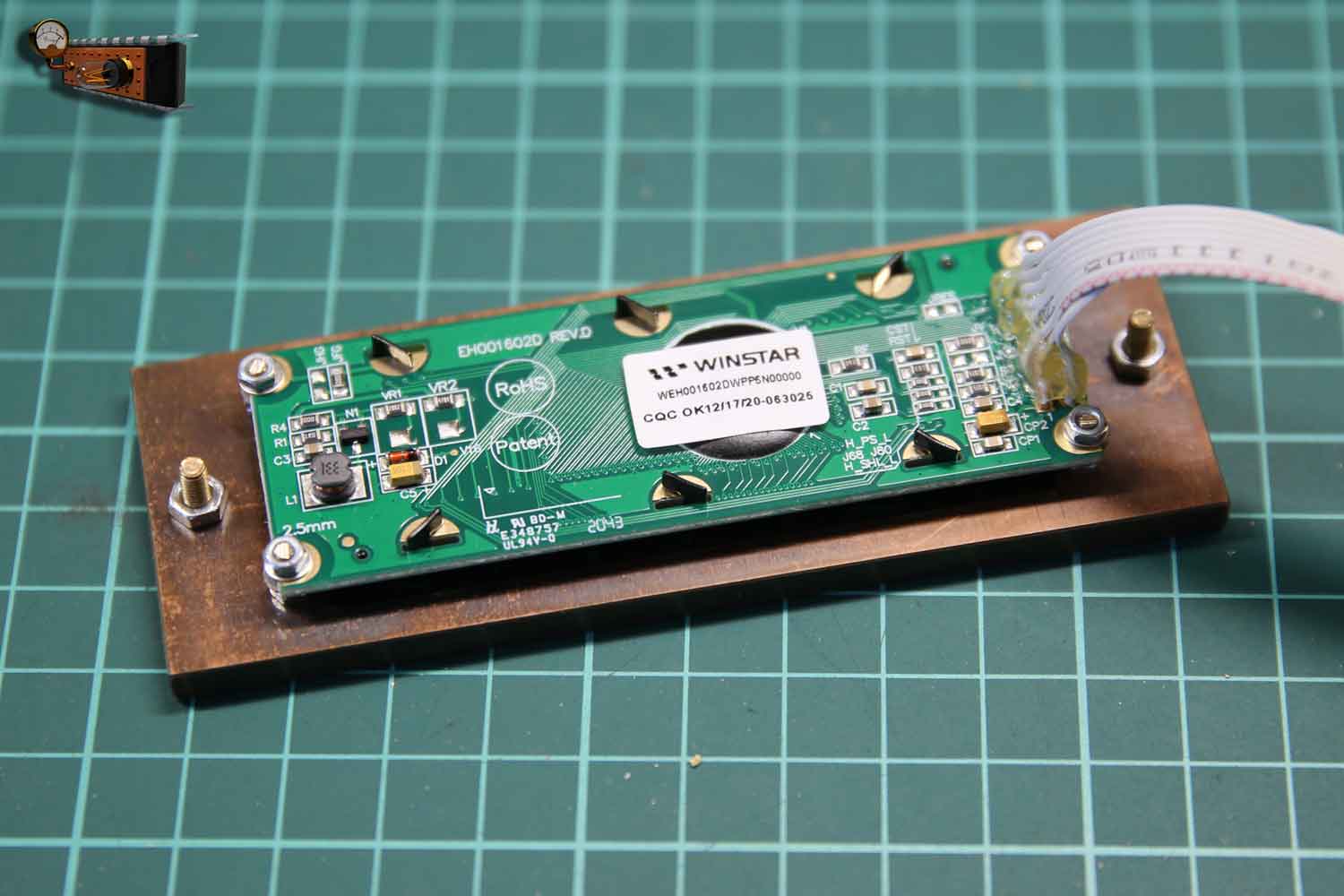

Для отображения информации используется двухстрочный дисплей белого цвета свечения.
