Решил показать/рассказать на тему моделизма. Рукодельства в плане конструирования и непосредственно постройки модели. Текста собственно практически не будет, фото + комментарии.

Итак. Появилась хотелка сделать модель японского танкодесантного корабля тип Т-103 в варианте SBT. в масштабе 1:200.
Модель рисовал под 3D печать.

Фото прототипа:

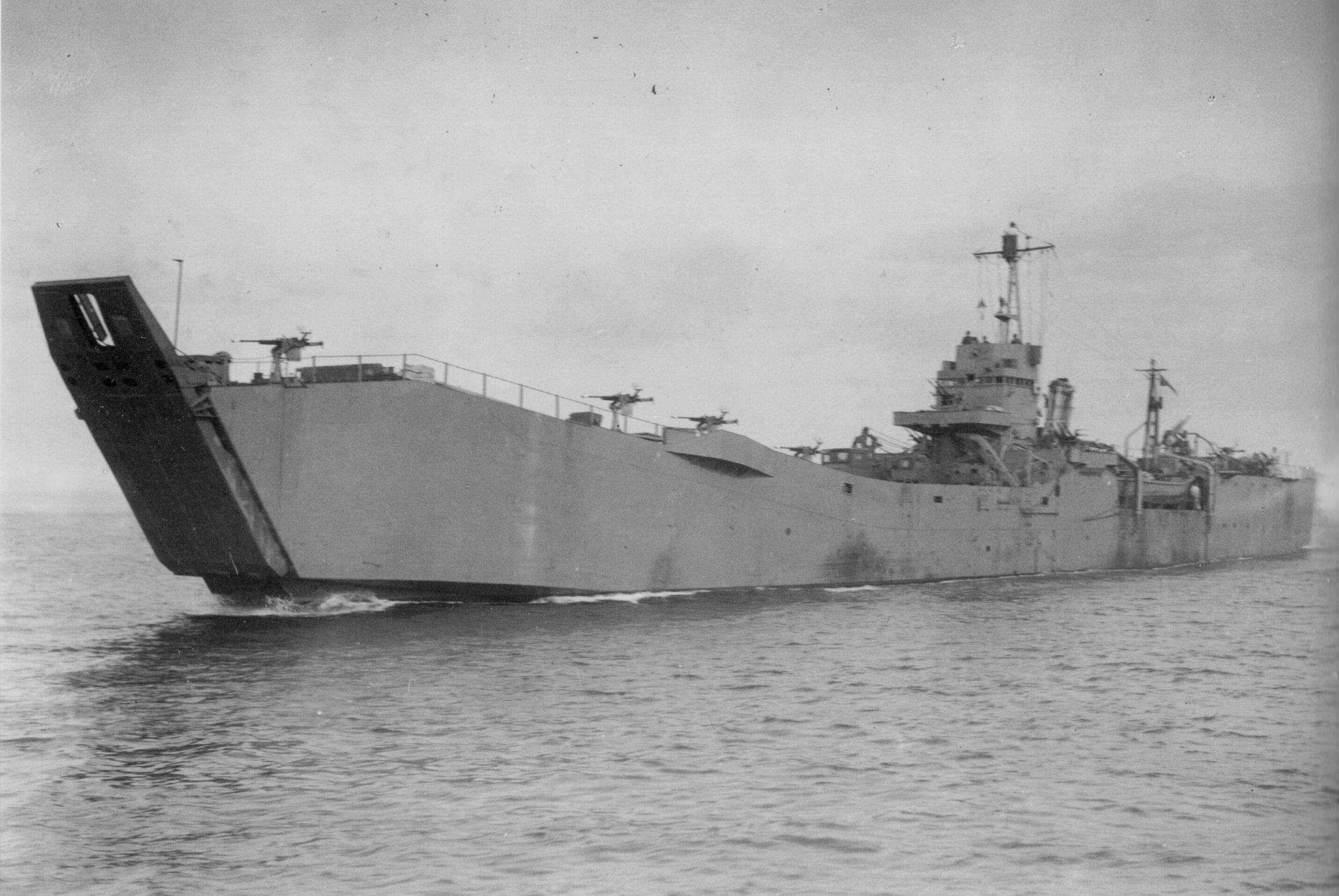

Модель японского ТДК Т-103 (SBT). Моделизма пост
Yap 07.05.2026 - 06:13
Продам слона  •  На сайте 21 год
ТТХ и описание корабля сюда тащить не вижу смысла, есть в сети кому интересно.

Далее сбор информации и работа в программе. После достаточно приличного количества человеко-часов получаем такую

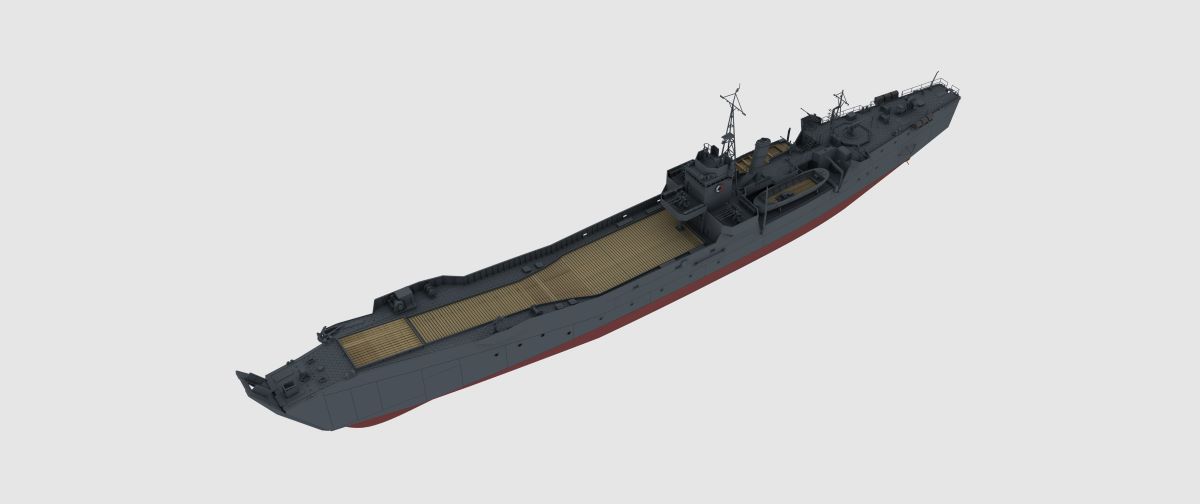

3D модель:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Вид с носа

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

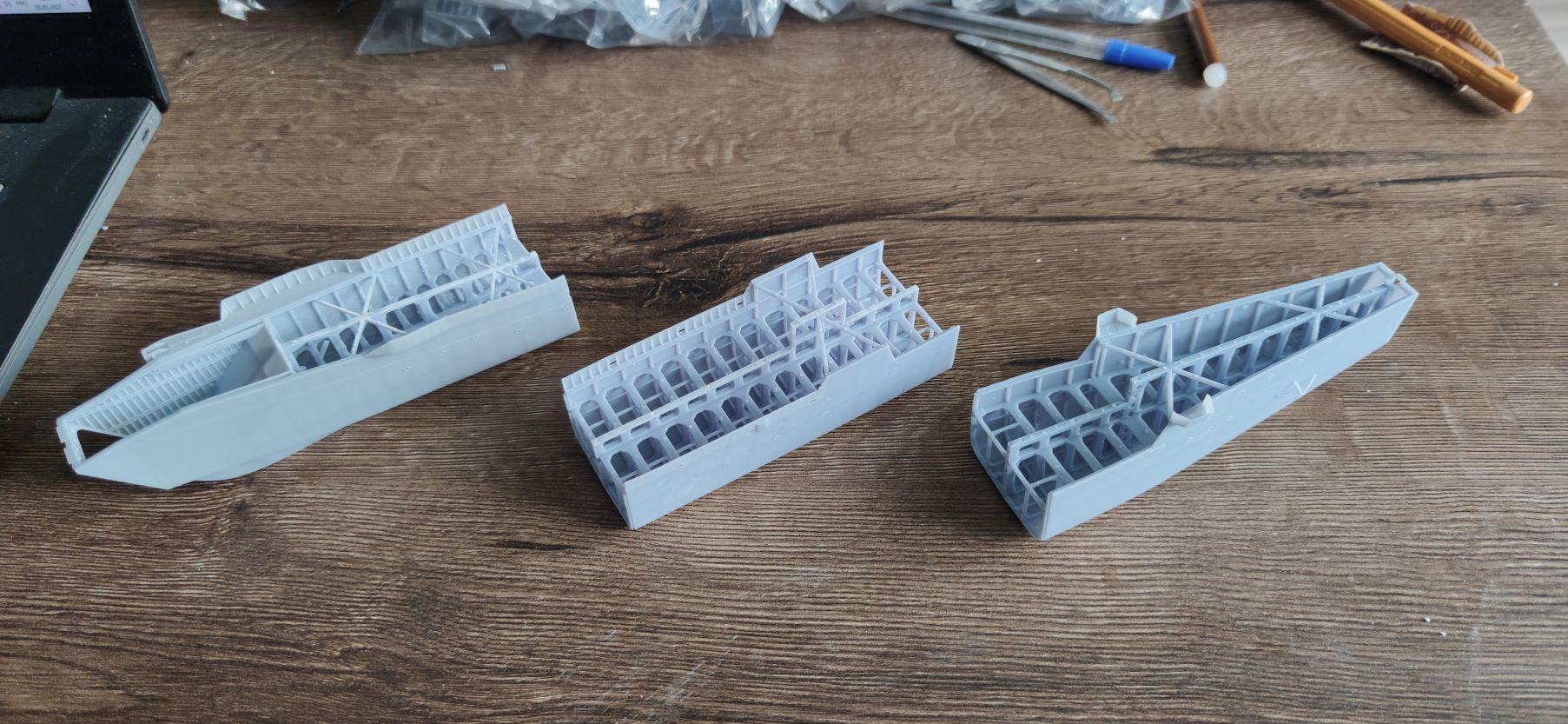

Следующий этап - подготовка модели к печати. Длина в 200-м масштабе - 41см. Прикинув размер печатного стола корпус и палубы разделил на элементы.

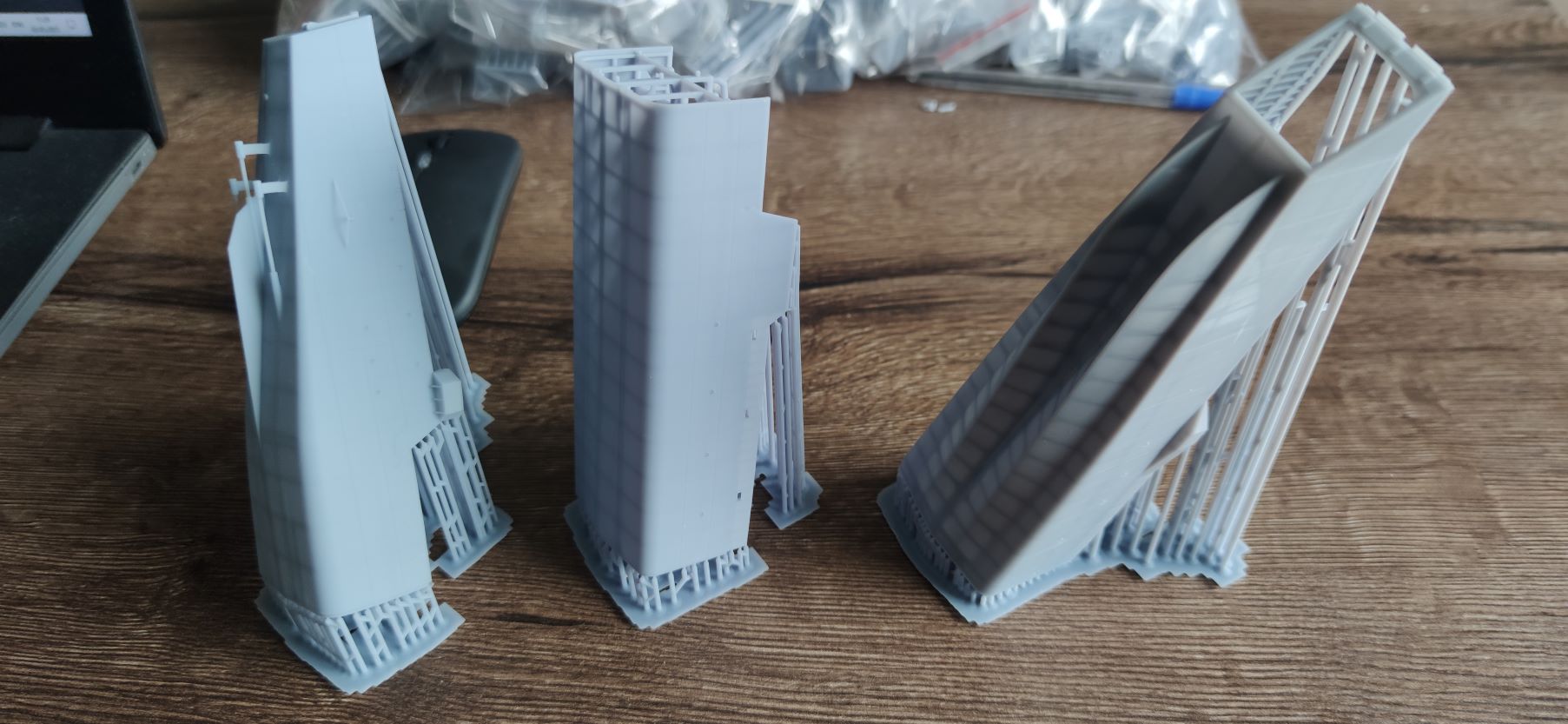

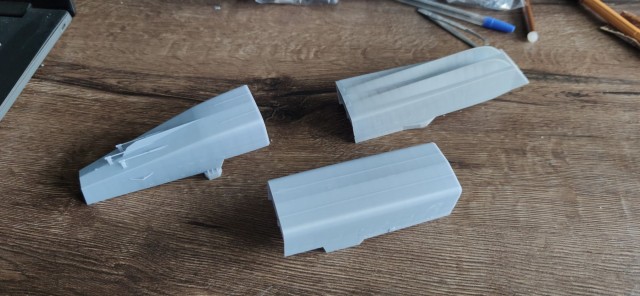

Тестовая печать корпуса:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

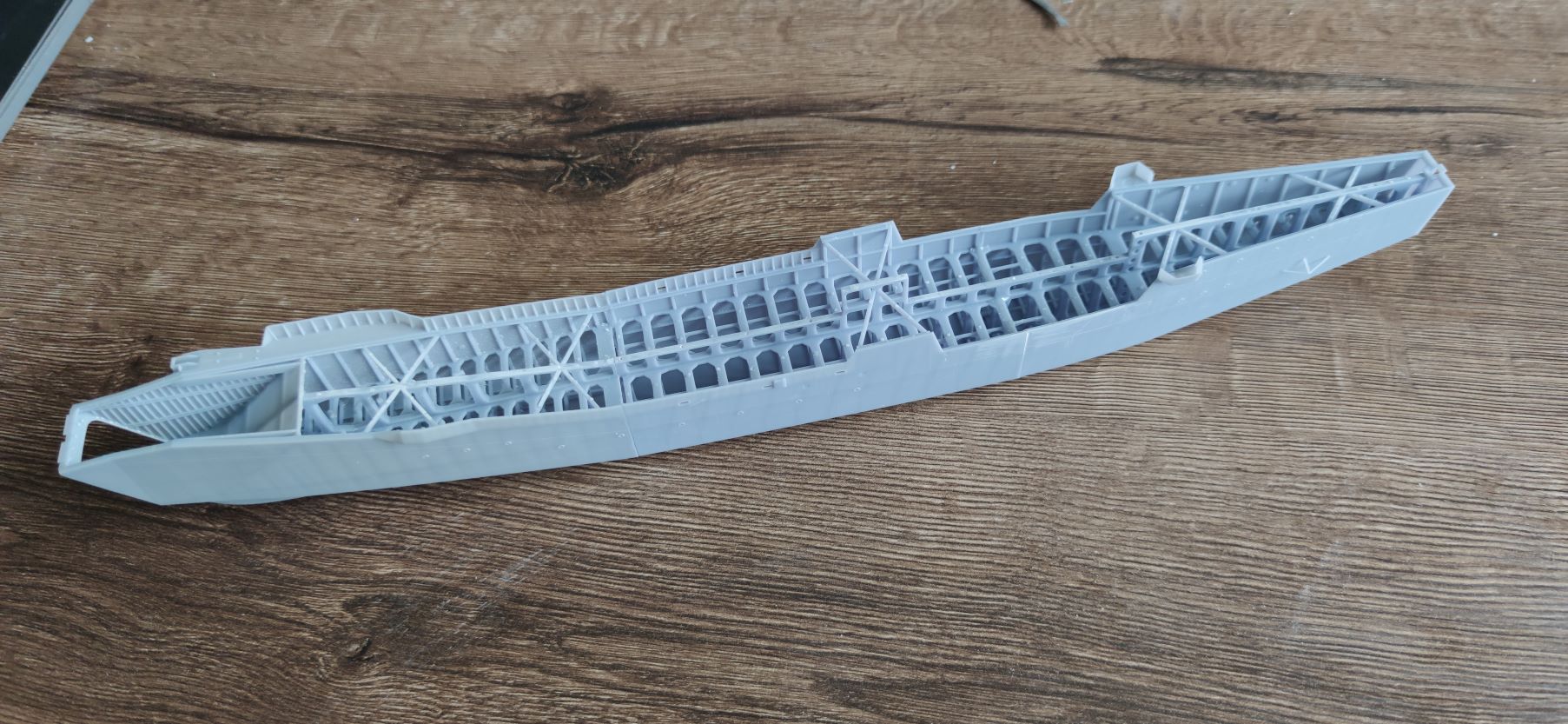

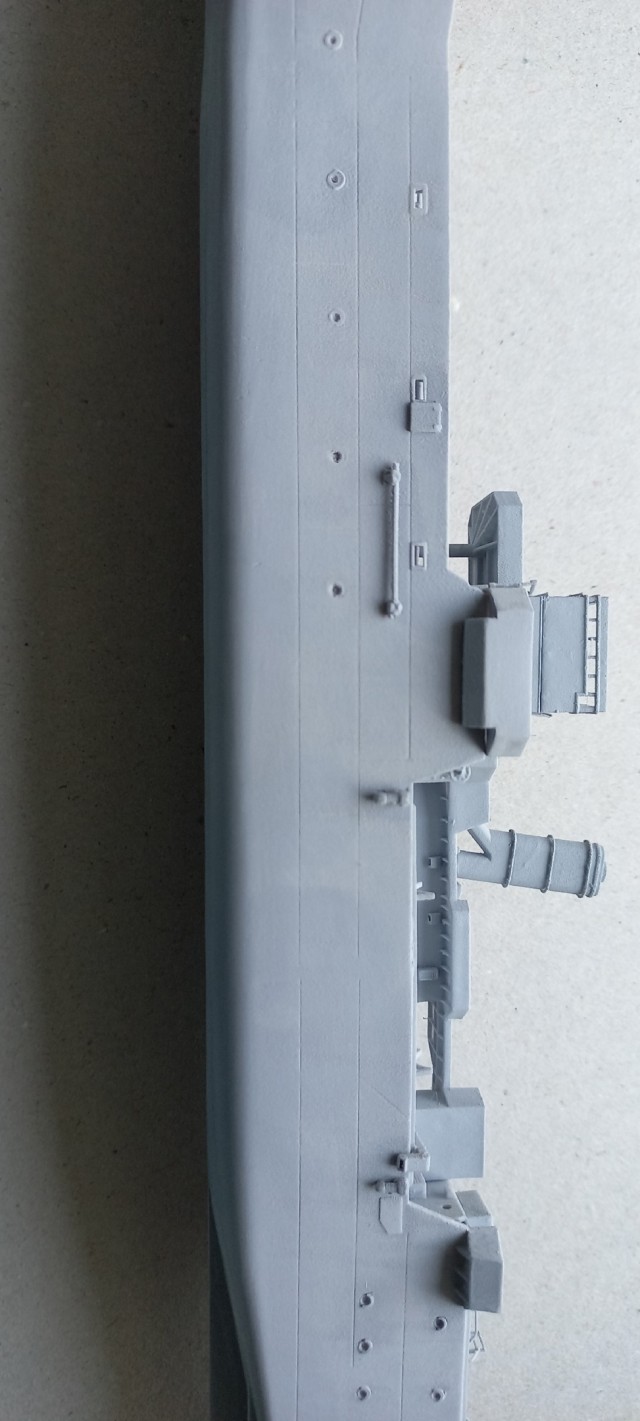

Отделяем от поддержек, постобработка, зачистка мест соединения:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

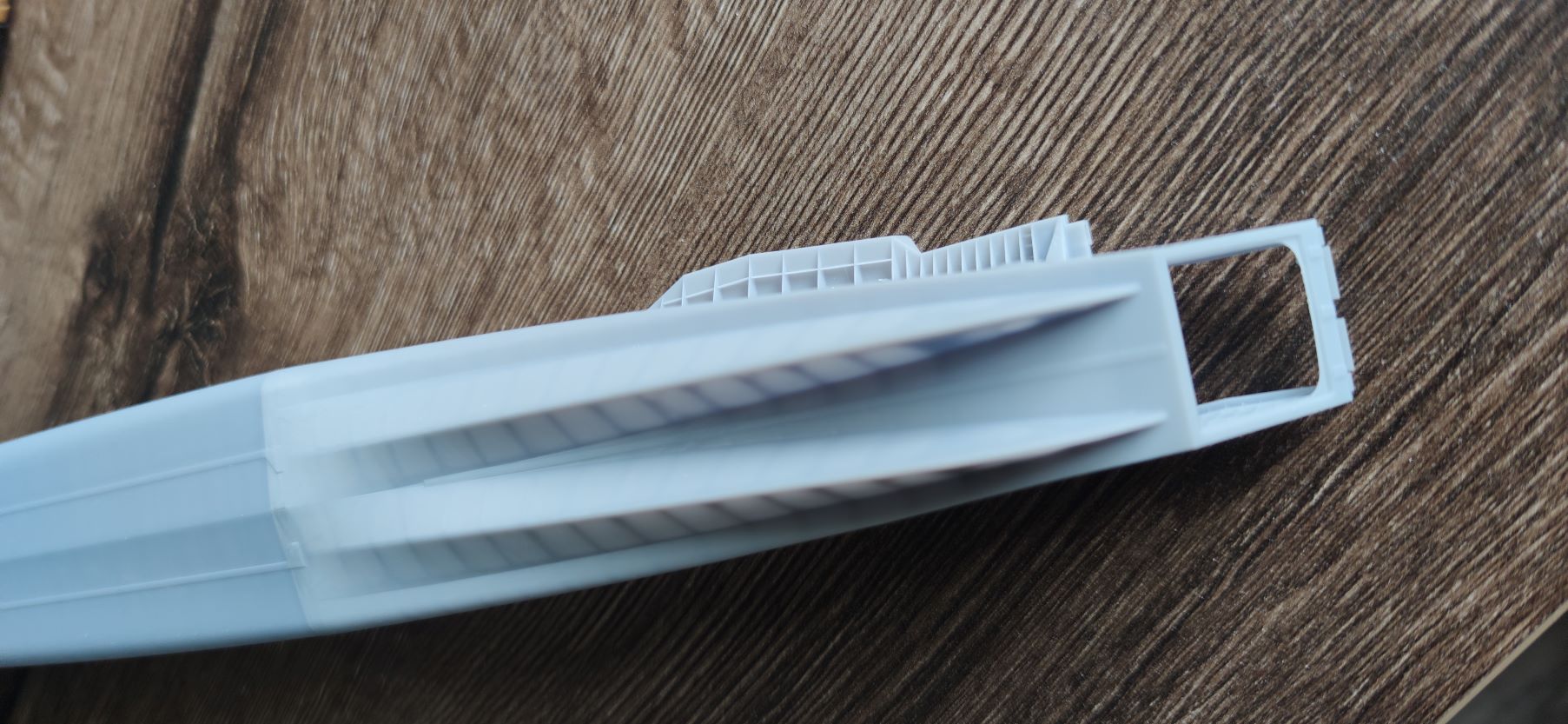

Вид снизу:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Ну и соединяем все в единую конструкцию. Склеивал на ту же смолу, из которой печать. Кстати забыл упомянуть - печать фотополимерная.

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Размер в собранном виде:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

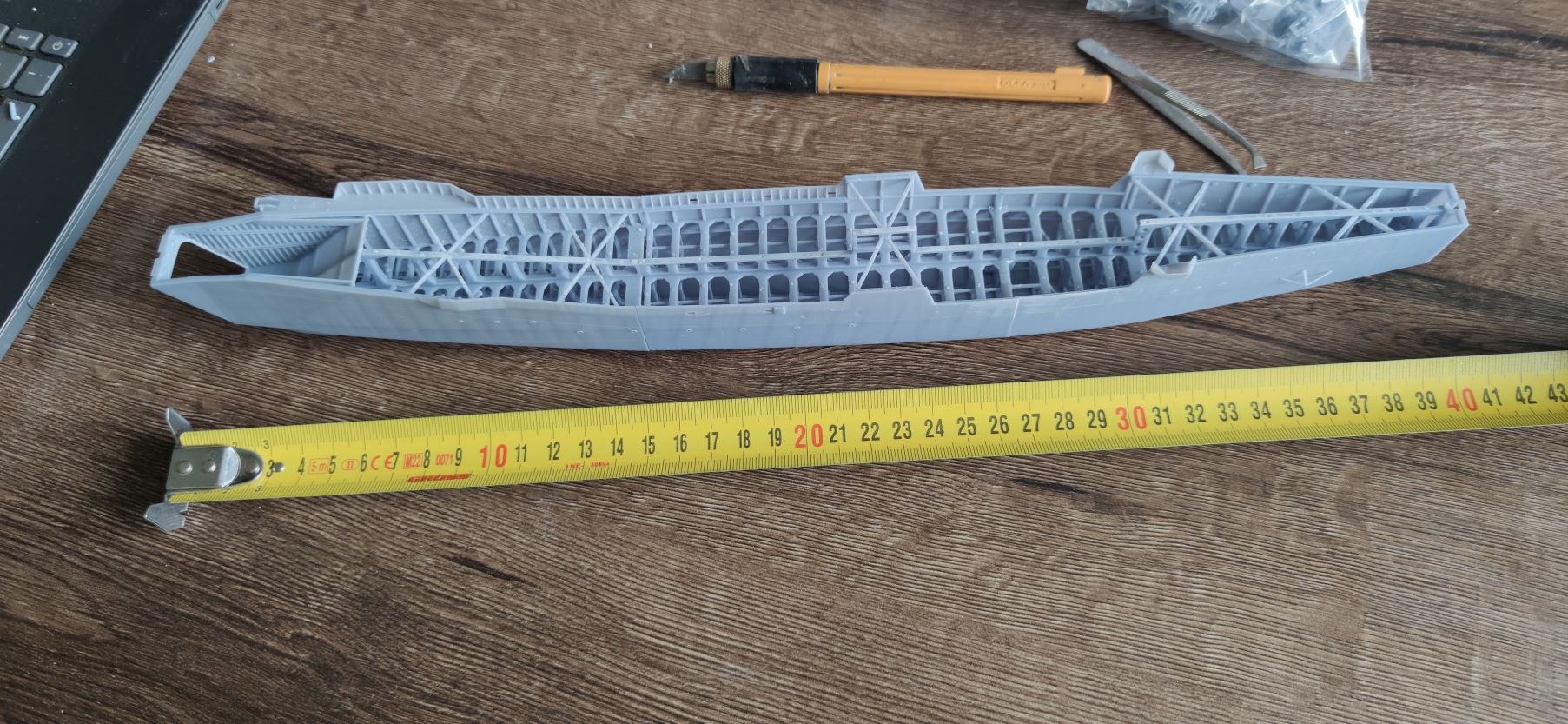

Силовой каркас внутри отрисовал для исключения для облегчения конструкции и исключения деформаций при печати, засветке итд. Детали все таки немаленькие.

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Далее пошел процесс доработки всех остальных элементов модели. Детализацию постарался делать по максимуму, благо технология позволяет. В итоге в модели получилась 71 деталь, а сборочных единиц аж 145.
Показывать фото всех деталей тоже смысла нет, долго и не особо интересно, поэтому вот фото уже собранной модели.

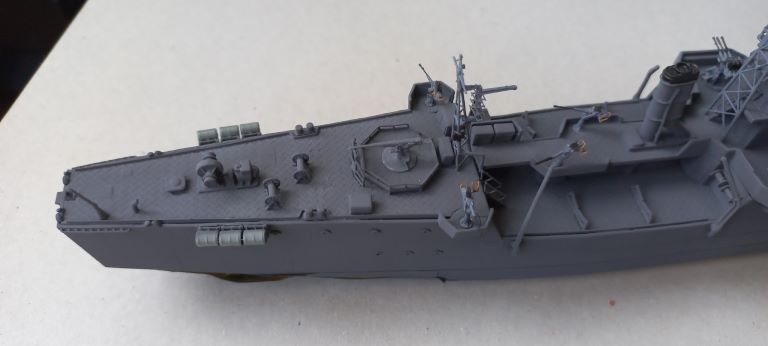

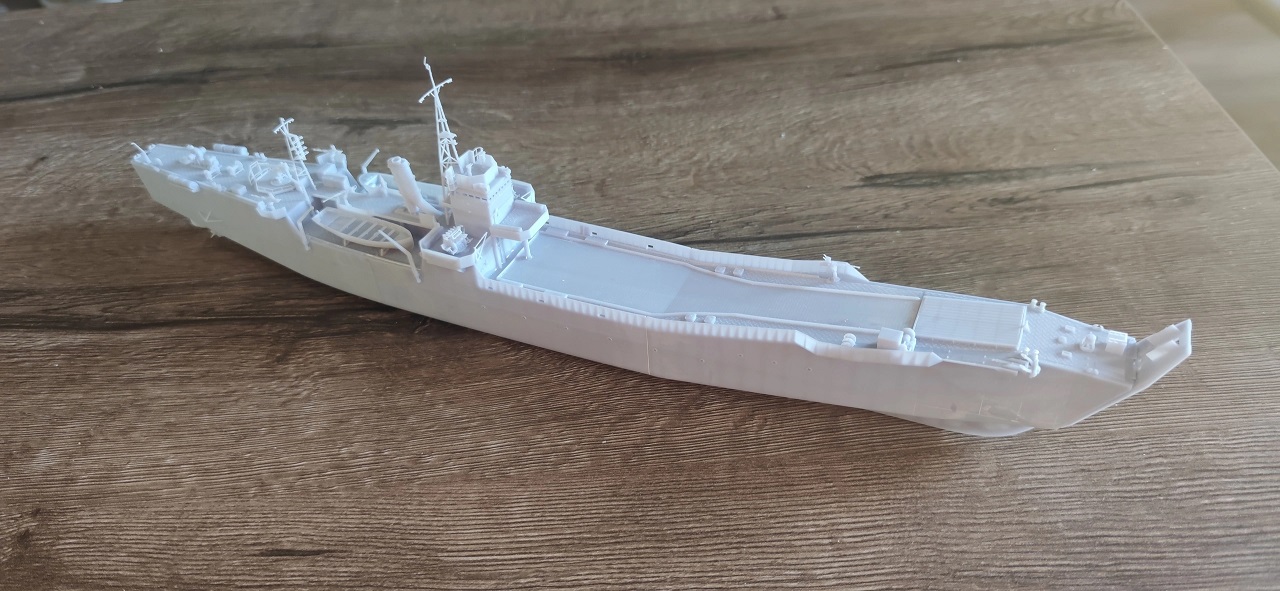

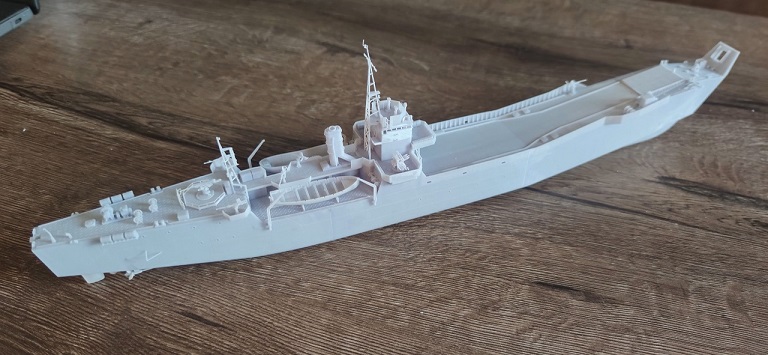

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Вид с кормы:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

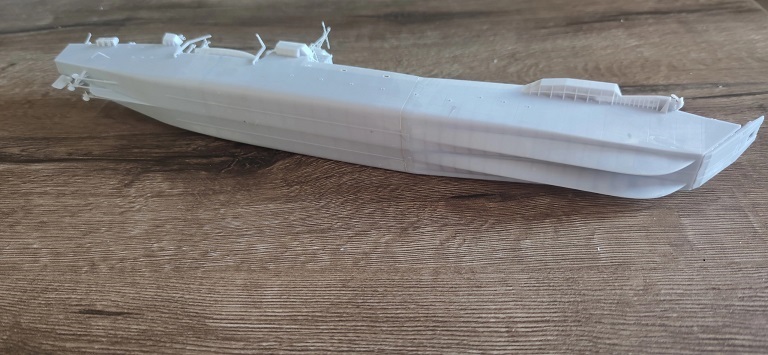

Брюхо:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
На этом моя конструкторская часть рукожопства была завершена. Красить модели я не умею, поэтому помог товарищ - моделист.
Распечатал еще комплект ему для сборки с полноценной уже покраской.
Вторую сборку показывать не буду, в принципе все то же самое. Начнем с покраски.
Модель загрунтована. Стыковочные швы подшпаклеваны.

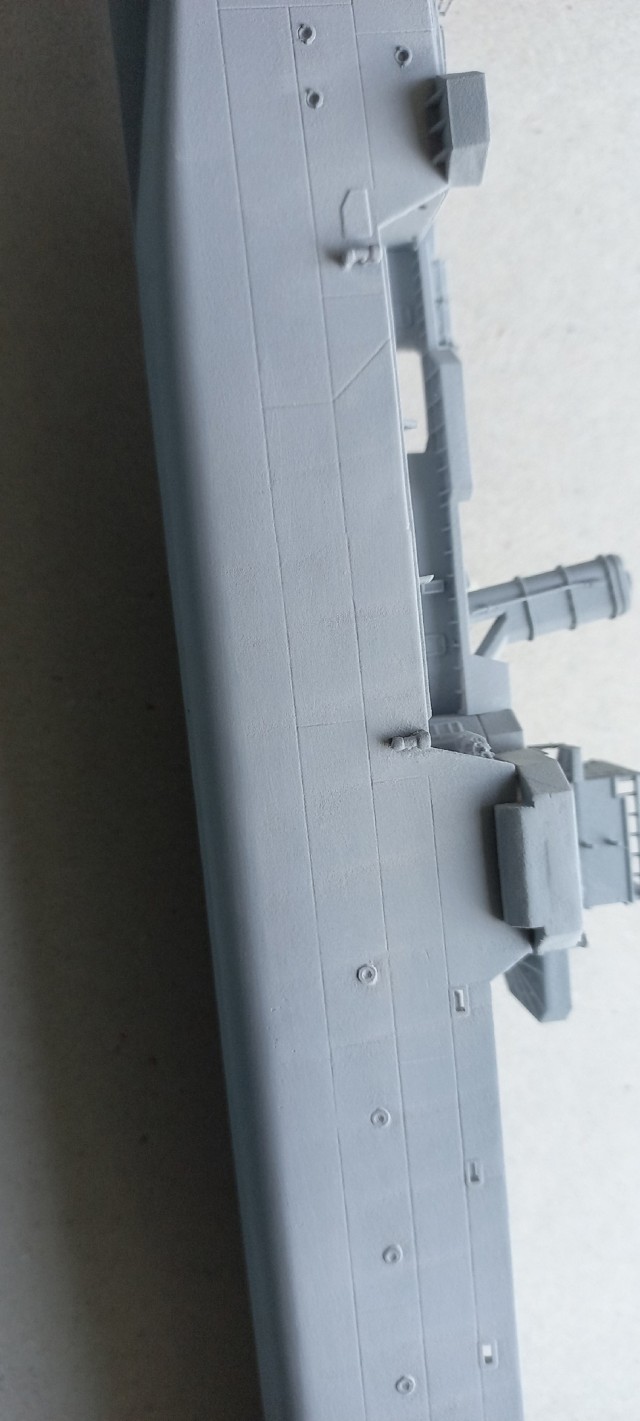

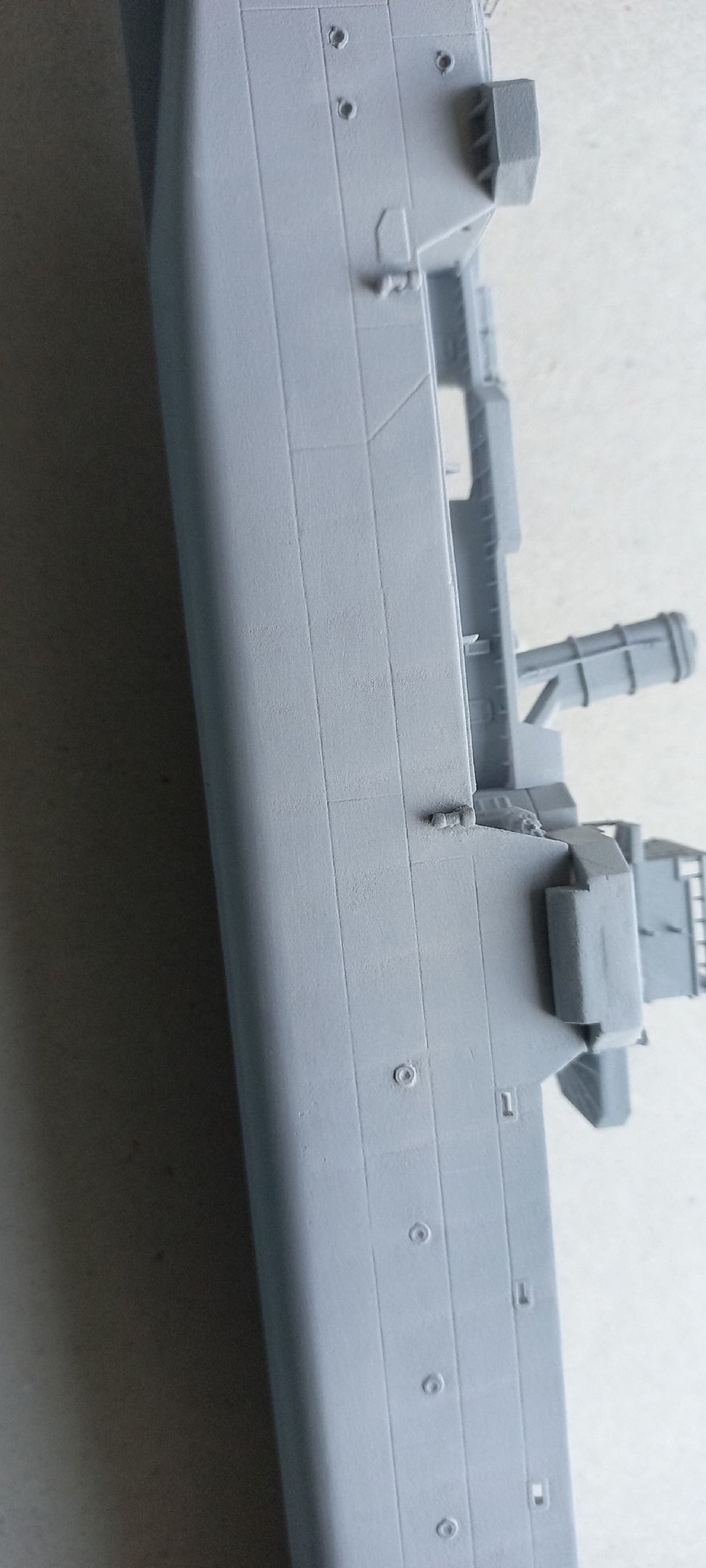

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Другой борт:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

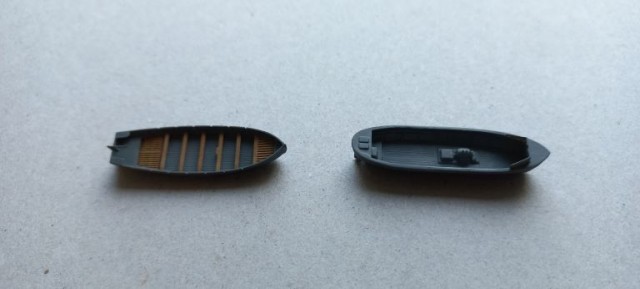

9-ти метровая шлюпка и катер, пробная покраска

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

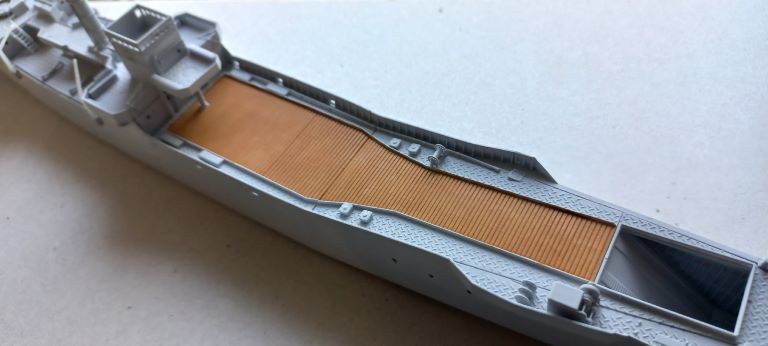

Пробная покраска деревянного настила на верхней палубе:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

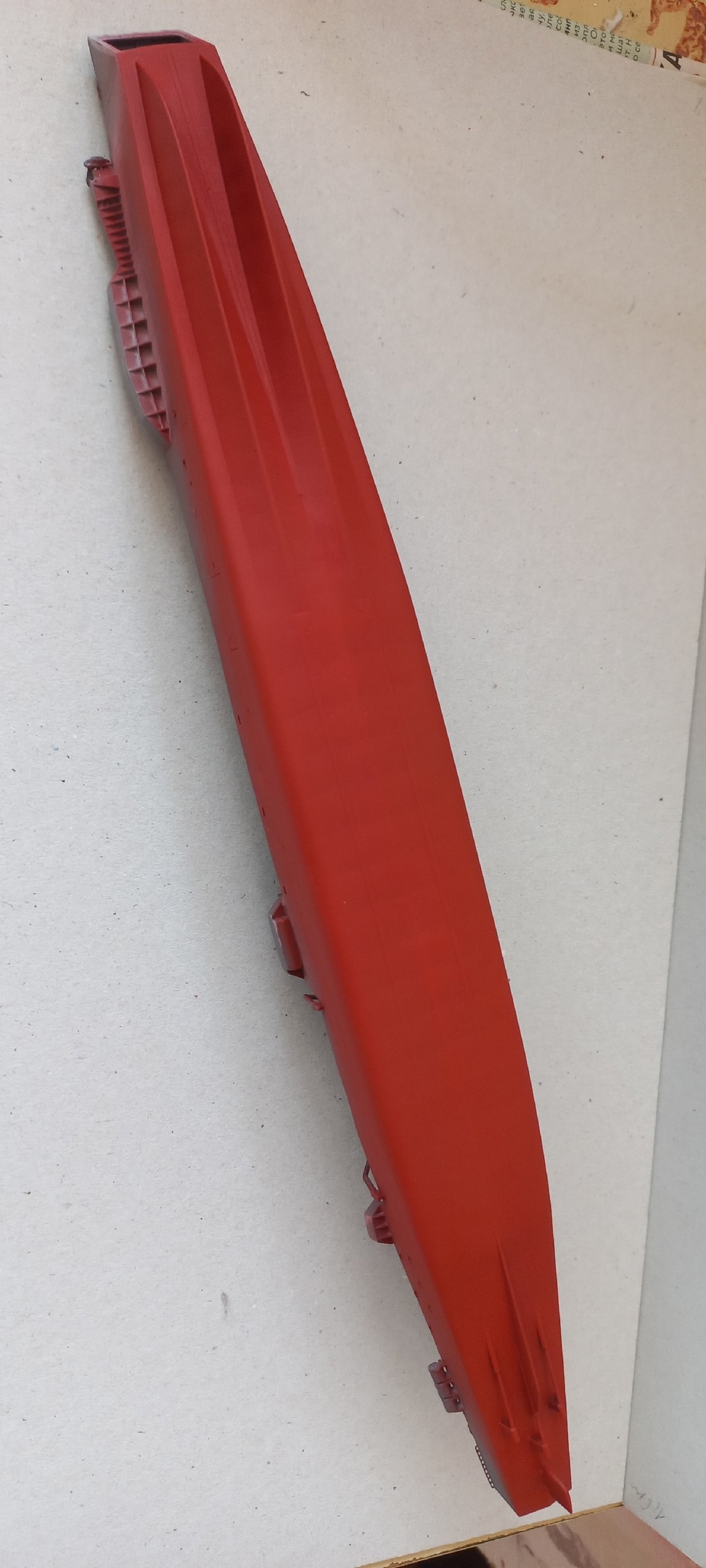

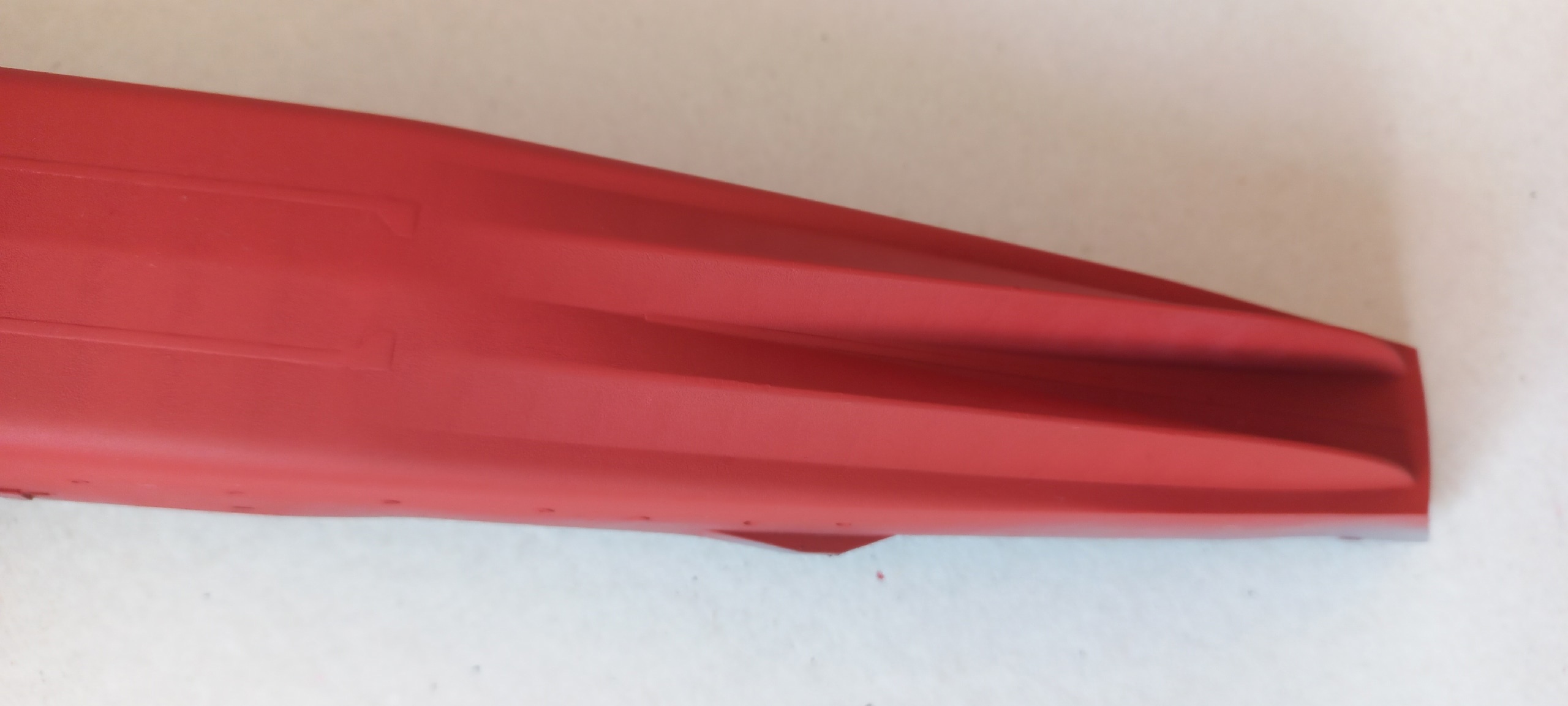

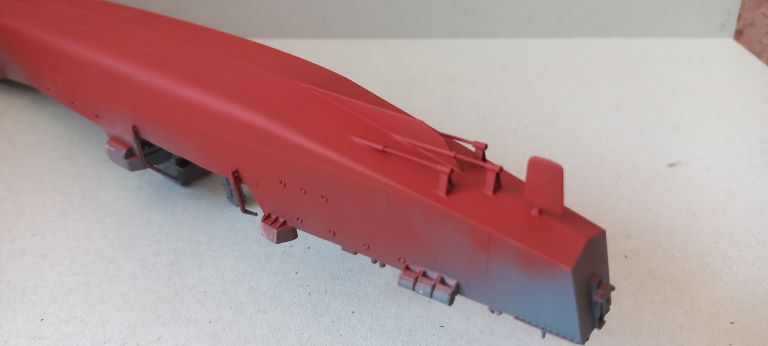

Покраска подводной части:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

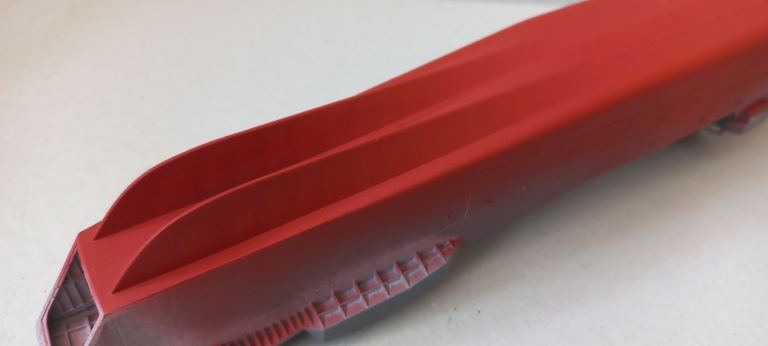

Подводная 2

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Подводная 3

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Подводная 4

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Подводная 5

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

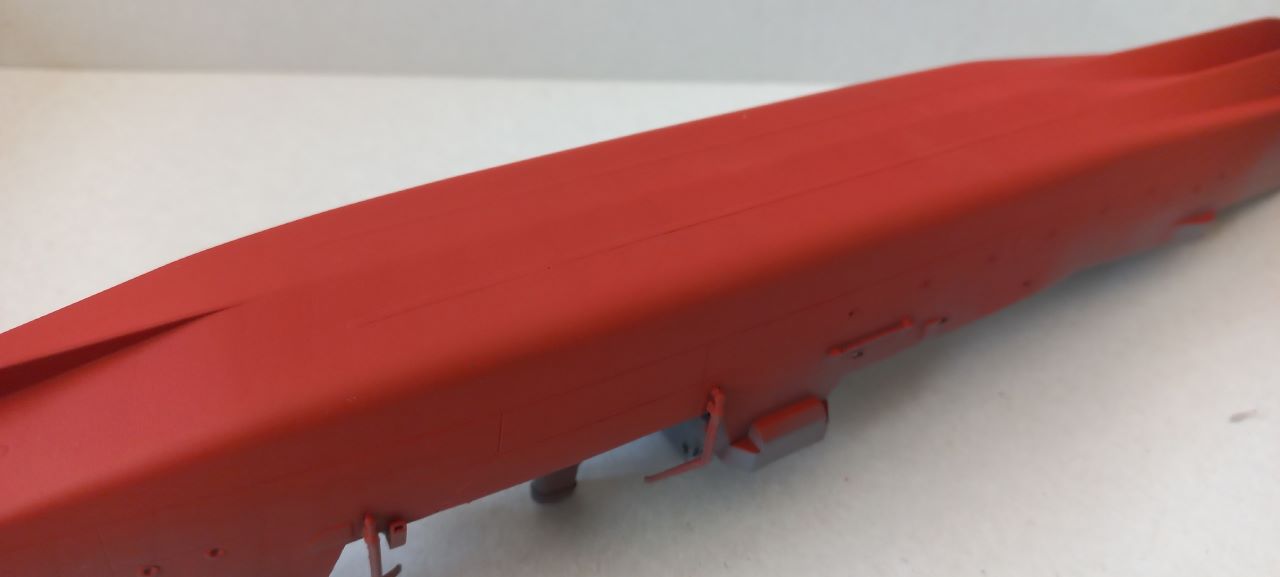

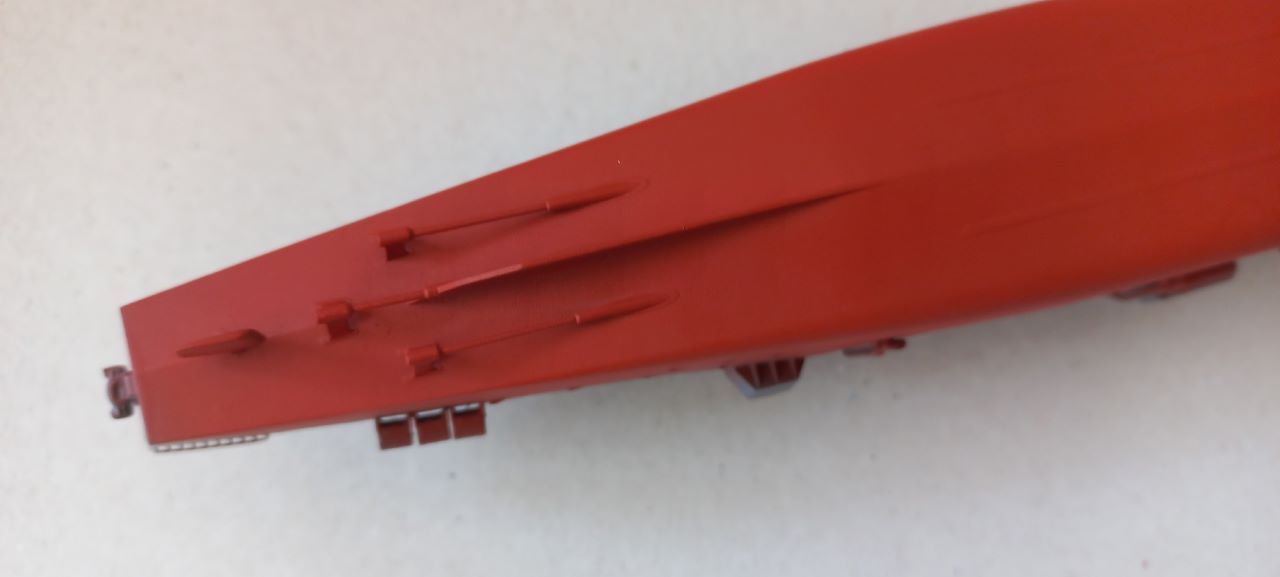

Общий вид снизу.

Модель японского ТДК Т-103 (SBT). Моделизма пост
#

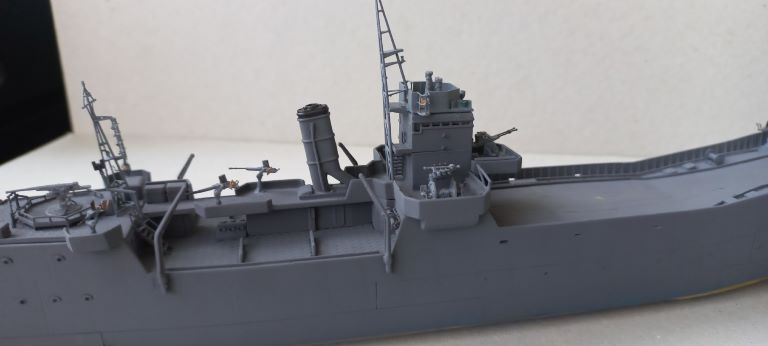

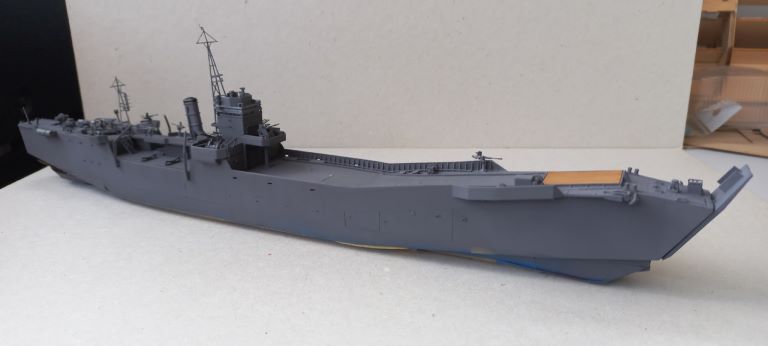

Дальше подводная часть и настилы заклеиваются масками и красится надводная часть:

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Надводная 2

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
Надводная 3

Модель японского ТДК Т-103 (SBT). Моделизма пост
#
