Обстрел танка Т-54/55 кумулятивными снарядами из гранатометов, ракетных комплексов и САУ

Что может сделать с танком, у которого нет комбинированной брони и динамической защиты, противотанковый гранатомет? А противотанковая ракета и кумулятивные снаряды калибра 100 и 152 миллиметра?

via. Много картинок с текстом

Ответы на все эти вопросы нам даст венгерский отчет по испытаниям танка Т-54/55 обстрелом из нескольких видов вооружения, включавших в себя целый арсенал из РПГ-7, СПГ-9, ПТРК «Фагот» и «Конкурс», пушки «Рапира», а также «монстра» в лице самоходной артиллерийской установки «Акация». Но обо всем по порядку. И в первую очередь нужно рассказать об условиях испытаний.

Дабы избежать опасных ситуаций, связанных с детонацией взрывчатки и пожарами, в боеукладки танка заложили инертные учебные снаряды, а вместо топлива залили обыкновенную воду. При этом остальные рабочие жидкости замене не подвергались.

Для моделирования воздействия поражающих факторов на экипаж на местах танкистов установили деревянные имитаторы, одетые в штатную униформу.

Все это позволило максимально приблизить условия эксперимента к реальным с возможностью оценки последствий попадания боеприпасов по машине.

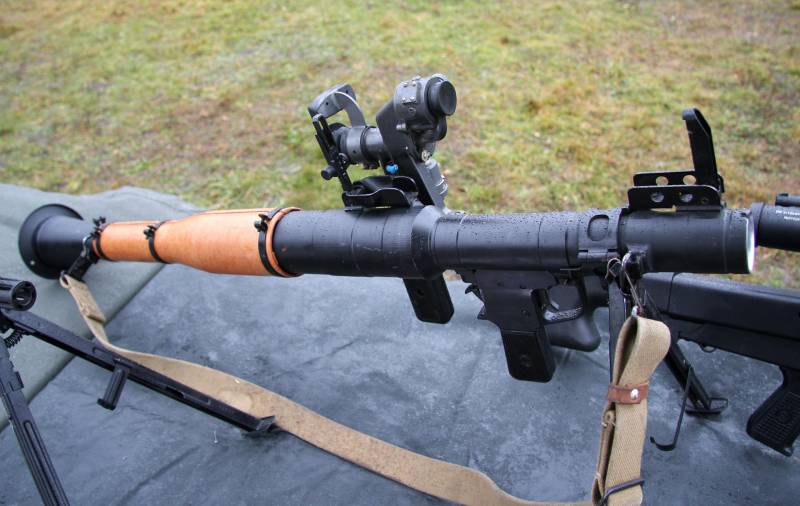

Противотанковый гранатомет РПГ-7 (выстрел ПГ-7В)

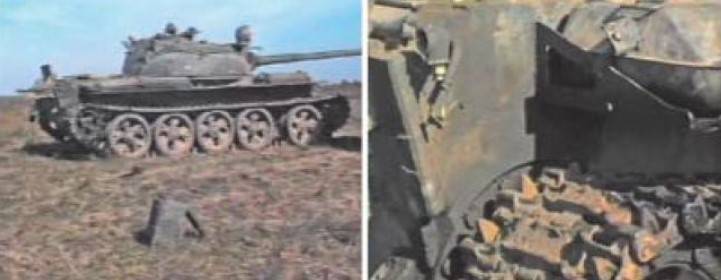

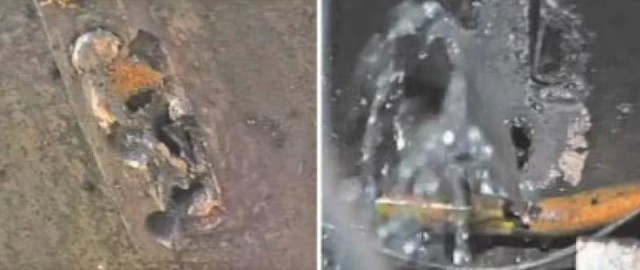

Попадание из РПГ-7 по нижней лобовой детали корпуса слева в районе крепления для минного трала. Кумулятивная струя пробила броню и перебила топливопровод. Будь там топливо, а не вода, мог бы возникнуть пожар. Однако система пожаротушения смогла бы ликвидировать его. Повреждения в целом оцениваются как легкие.

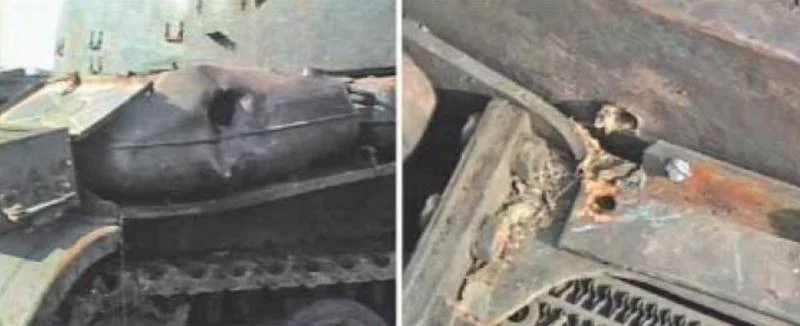

Попадание из РПГ-7 по правому внешнему топливному баку в районе кормовой части корпуса танка. Кумулятивная струя пробила бак и бортовой бронелист, остановившись в водяном радиаторе двигателя. Повреждения легкие.

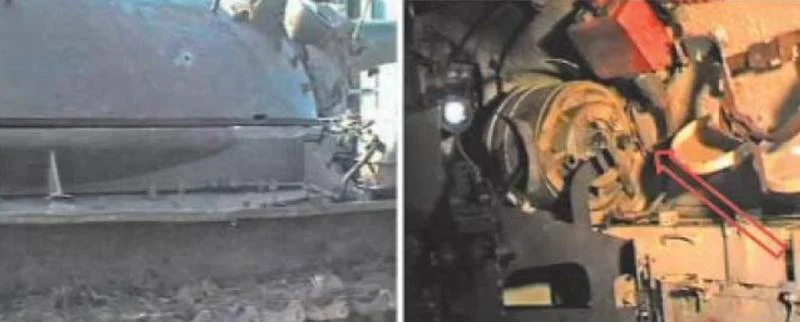

Попадание из РПГ-7 в правую часть башни в районе расположения заряжающего. Кумулятивная струя, пробив броню, зацепила фильтровентиляционную установку, крепление спаренного пулемета и казенник пушки. В целом повреждения не особо серьезные, и танк можно восстановить достаточно быстро, но заряжающего с большой долей вероятности серьезно ранило, будь он внутри.

Попадание из РПГ-7 в опорный каток танка. Взрыв снаряда и кумулятивная струя хорошо его потрепали, раздробив шину. Однако до основной брони борта струя не дошла, поэтому машина в общем-то цела.

Попадание из РПГ-7 в кормовую часть корпуса Т-55. Кумулятивная струя, пробив кормовой бронелист, прошибла вентилятор системы охлаждения, водяной радиатор и правый выпускной коллектор. Повреждения легкие, танк мог продолжать движение, пока движок не перегреется.

Станковый гранатомет СПГ-9 (выстрел ПГ-9В)

Попадание из СПГ-9 (стрельба в лоб танка) по правому подкрылку в районе надгусеничной полки. Взрыв оторвал подкрылок и откинул на пару десятков метров. Кумулятивная струя, прошедшая вдоль гусеницы, попала в задний подкрылок и оторвала его примерно с тем же результатом. Танку повреждений не нанесено.

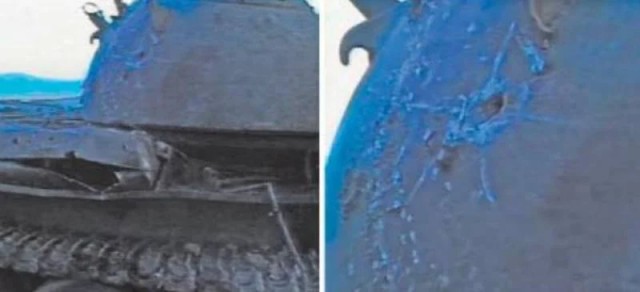

Попадание из СПГ-9 в левый борт башни. Кумулятивная струя, проделав отверстия в броне, тут же вышла из нее, не нанеся никаких повреждений внутреннему оборудованию. Возможно, был поврежден масляный бак, но на боеспособность танка это никак не влияет.

Попадание из СПГ-9 в левый борт башни. Кумулятивная струя пробила броню, танковую радиостанцию и частично задела боекомплект. Осколками разбило инфракрасный прожектор командирского прибора наблюдения. В случае нахождения в машине выстрелов с боевым оснащением мог бы возникнуть пожар и детонация с последующим уничтожением танка.

Противотанковая 100-мм пушка МТ-12 «Рапира» (выстрел УБК2 с кумулятивным снарядом)

Попадание из пушки МТ-12 в правую лобовую часть башни Т-55. Кумулятивная струя прошибла башню почти насквозь, остановившись в кормовой броне. Заряжающий получил бы очень тяжелые ранения. При наличии боевых выстрелов в башенной боеукладке могла бы произойти детонация или пожар.

Попадание из пушки МТ-12 в верхнюю лобовую деталь корпуса правее механика-водителя. Кумулятивная струя пробила броню и попала в бак-стеллаж с топливом и снарядами. Фатальные последствия сего в комментариях не нуждаются.

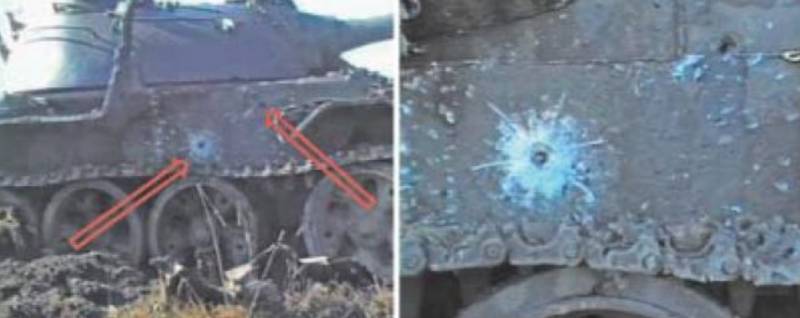

Попадание из пушки МТ-12 в правый борт корпуса Т-55. Броня пробита. В боевых условиях это в принципе зачастую оканчивается пожаром или детонацией боеукладки.

Попадание из пушки МТ-12 в кормовую часть башни справа. Кумулятивная струя пробила башню почти насквозь. В «лучшем» случае могло убить только заряжающего, а в худшем – подорвать или поджечь башенную боеукладку.

Противотанковый ракетный комплекс «Фагот»

Попадание из ПТРК «Фагот» по верхней лобовой детали корпуса Т-55 в правой части. Броня пробита, кумулятивная струя пробила бак-стеллаж со снарядами и топливом. Последствия в виде пожара и детонации гарантированы.

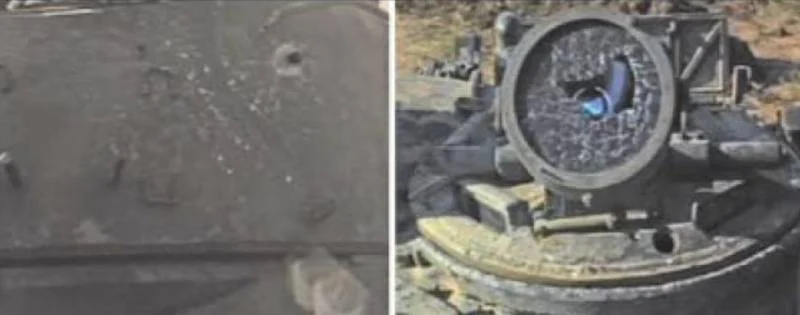

Попадание из ПТРК «Фагот» в командирскую башенку справа. Броня, разумеется, пробита, а командир в теории мертв. Пишут также, что возможно зацепило бы и наводчика.

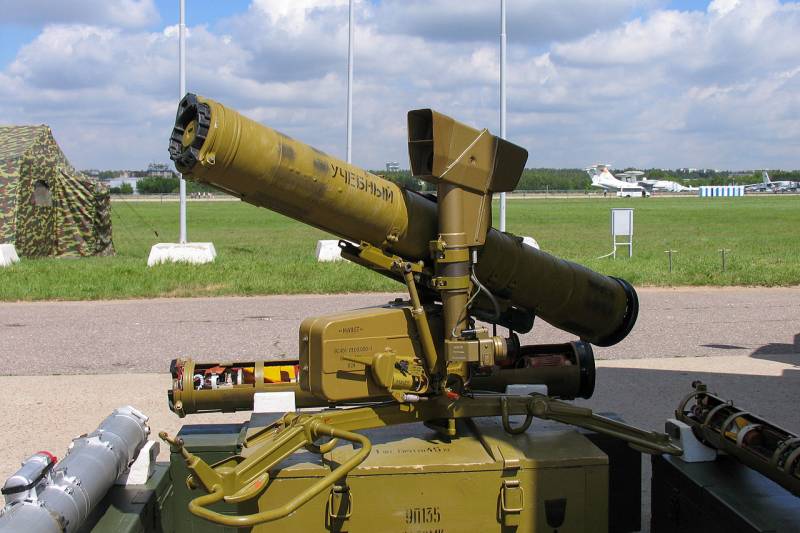

Противотанковый ракетный комплекс «Конкурс» (ракета 9М113)

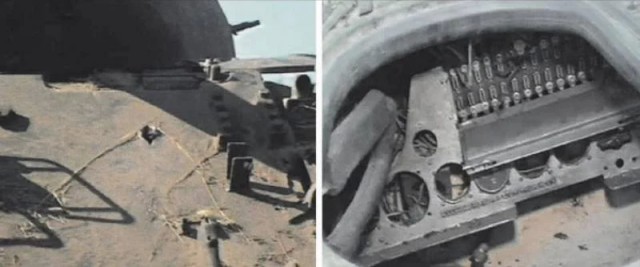

Попадание из ПТРК «Конкурс» в район расположения механика-водителя. Кумулятивная струя пробила броню и остановилась только в двигателе танка в кормовой части. Смертельные или тяжелые ранения получила бы большая часть экипажа: механик-водитель, наводчик и командир.

Попадание из ПТРК «Конкурс» в верхнюю лобовую деталь корпуса правее механика-водителя. Пробита броня, бак-стеллаж с боекомплектом и топливом, а также стабилизатор пушки. Последствия также очевидны: пожар и детонация.

2С3 «Акация» (выстрел 3ВБП2 с кумулятивным снарядом калибра 152-мм)

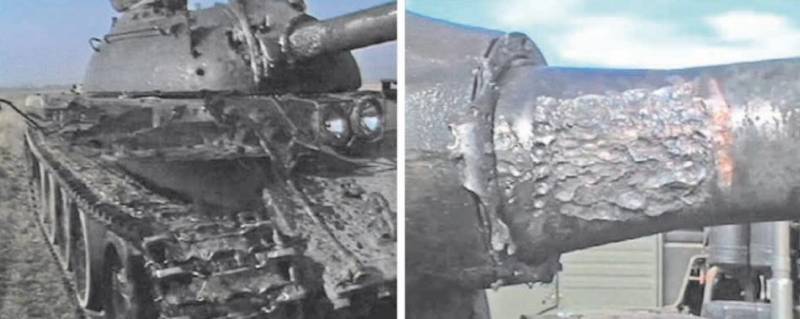

Попадание 152-мм кумулятивного снаряда в правую лобовую часть башни в районе амбразуры спаренного пулемета. Внешние повреждения танка понятны без слов, и это учитывая, что башню частично сорвало с погона. Кумулятивная струя пробила лобовую броню башни и остановилась в ее корме. Детонация башенной боеукладки с последующим уничтожением или выгоранием танка обеспечена. Но даже боеукладка отсутствует, танку после такого попадания требуется серьезный ремонт.
