Как возводят бетонные опоры мостов под водой

Современное мостостроение является сложной технологической задачей, ведь мосты могут растягиваться на многие километры через реки и заливы. Существуют разные типы конструкций мостов и пути решения всевозможных проблем, возникающих при мостостроении. Однако, в этой публикации мы рассмотрим только способы возведения бетонных опор, устанавливаемых непосредственно в водоемах.

Конечно, для относительно коротких мостов, можно построить две опоры с каждого берега водоема или ущелья, и на них установить пролеты моста. Но такой вариант подходит далеко не всегда, и на протяжении длинных мостов зачастую требуется установка вспомогательных опор прямо посреди водоёма. Так как же строят эти опоры, когда повсюду вода и стремительное течение.

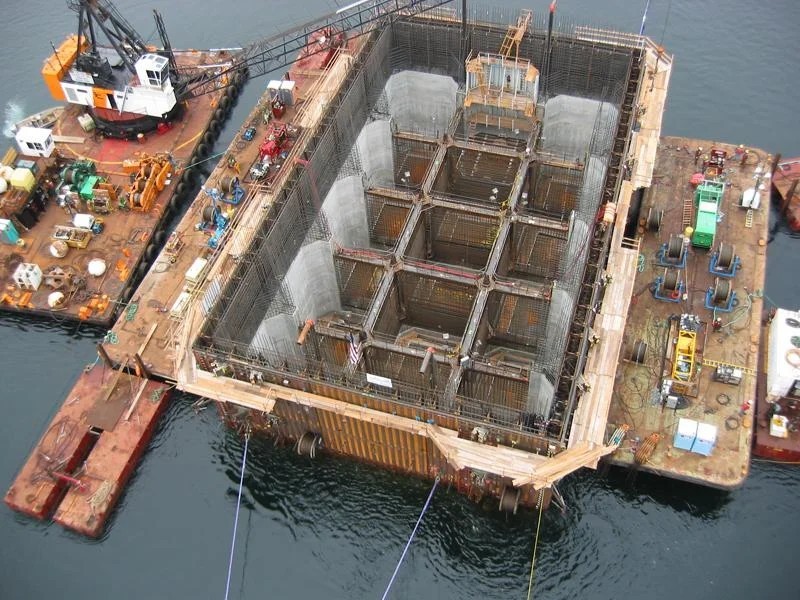

Одним из основных способов является использование так называемых коффердам. Коффердам - это временное сооружение, которое обеспечивает герметичность, его монтируют непосредственно на месте установки опор моста, прямо в воде. Таким образом обеспечивается сухая зона, где можно проводить необходимые работы на дне практически любого водоема. Коффердамы, в зависимости от задач и сложности инженерных работ, могут собирать непосредственно на месте установки, или могут сооружаться на суше, а потом целиком доставляться на место установки.

3 картинки

Размещено через приложение ЯПлакалъ

Также следует отметить, что перед установкой коффердам, проводится серьезная и ответственная работа по исследованию грунта дна водоема, поскольку установить такое сооружение в любом месте не получится. Также рассчитываются ветровые, ледяные, штормовые и прочие нагрузки.

Ещё одним важным моментом перед установкой коффердам, является забивание свай, на которые будет опираться будущая опора моста. При этом, длина свай будет зависеть от типа подводных грунтов.

После того как проведены все анализы и расчеты, забиты сваи и установлен коффердам, из него откачивается вода. На этом этапе у строителей образуется сухая зона, в которой можно проводить дальнейшие работы по установке арматуры и литью бетона. После возведения подводной части опоры самое сложное уже позади, и строители переходят к надводным работам.

Стоит добавить, что для проведения всех вышеизложенных работ мостостроители прибегают к помощи специализированных суден.



Размещено через приложение ЯПлакалъ

Также есть ещё один способ возведения подводных сооружений. Это использование кессона. Его собирают на суше, а потом топят в месте установки опоры моста. Затем под стенками кессона извлекается грунт, и он самостоятельно под своим весом опускается ниже. Грунт извлекается до тех пор, пока кессон не станет на твердые породы. Первый кессон использовали при строительстве Бруклинского моста в Нью-Йорке, ещё в 1870х годах. Сейчас же эта технология не имеет широкого распространения.

https://www.ixbt.com/live/offtopic/kak-vozv...-pod-vodoy.html

Размещено через приложение ЯПлакалъ

Позновательно, надо видосы посмотреть

Размещено через приложение ЯПлакалъ

Последняя картинка вызывает приступ клаустрофобии. Мне бы чертовски страшно было бы так работать

Размещено через приложение ЯПлакалъ

Спасибо ТС просветил! давно меня мучал вопрос, почему то думал водолазы под водой все делают :)

Размещено через приложение ЯПлакалъ

И одиночества

Размещено через приложение ЯПлакалъ

Не увидел разницы между коффердамом и кессоном. Пойду погуглю. Увидел кессон работает как водолазы колокол

Это сообщение отредактировал Хогарт - 5.05.2023 - 16:27

Спасибо,просветил!

Почему кессон без дна? Кессон без дна это труба. Если кессон с дном, то как его топят, открывают кингстоны, а затем откачивают воду? Как тогда выбирают грунт до камня?

Это сообщение отредактировал morro - 5.05.2023 - 16:19

То есть под водой ничего не делают, делают относительно сухую поверхность и на ней делают.

клаустрофобия еще хер с ним
в кессон чтобы не проникала вода накачивают воздух под давлением
век первых кессонщиков был очень недолгим, а конец мучительным
поначалу туда набирали смертников
кессонщики очень рано слепли, их пожирала гангрена, задыхались от жидкости в легких

Я всегда думал, что, в зависимости от течения, усиленно сыплют камни, пока не появятся из под воды, а потом счастливые бегают, что еще немного осталось- сваи поставить, да мост сверху кинуть...

в одном нет давления в другом его создают искусственно

Это сообщение отредактировал RVstrax - 5.05.2023 - 16:23

И холода

Размещено через приложение ЯПлакалъ

Новые мосты строят, где меня нет.
В Крыму или ещё где далеко.
У нас ремонт тех что есть на пару лет, с урезанием полос и реверсивным, со всеми вытекающими пробками.
А так с этими мостами и стадионами уже по тв задрали на том же Viju.

Это сообщение отредактировал Steban - 5.05.2023 - 16:30

удачи с камнями

особенно с течением , камни будут по всей округе но не в точке опор))

У нас что то подобное строят. В паре км по реке у нас дача. Бухают сваями знатно, как гром дальней грозы. Мощь!


Размещено через приложение ЯПлакалъ

А раньше зимой опоры ставили, потихоньку выдалбливая лёд, слоями. Пока до дна не образовалась яма. 🙄

Размещено через приложение ЯПлакалъ

И безнадёжности

Размещено через приложение ЯПлакалъ

Смотря какой глубины водоем

Размещено через приложение ЯПлакалъ

Тот же самый коффердам только природный...

Размещено через приложение ЯПлакалъ

А понтоны КС-63, а шпунт Ларсена? Неплохо бы, для начала, ознакомиться с учебниками по строительству мостов (Колоколов/Вейнблат, Бобриков/Русаков/Царьков и др.)

"мостостроители прибегают к помощи специализированных суден."

Не позавидуешь мостостроителям, русская языка очень трудно сказать.

Смотрел старую докуменнталку в греции опору соорудили на суше и она была полой и имела плавучесть по мере возведения из за веса она притапливалась до этого наколотили кучу свай и с помощью судов по навигации поставили на место с хирургической точностью. Глубина была около 50ти метров. Мост Рион-Андирион. Вантовый автомобильный
