Заброшенная позиция ядерных ракет Р-9А "Долина" 390-го ракетного полка. Масштабы поражают!

Сегодня мы расскажем про редкую и одну из самых сохранившихся до наших дней боевую стартовую позицию межконтинентальных баллистических ракет Р-9А наземного базирования "Долина". И речь пойдёт о так называемой 12-й площадке, где дислоцировался 1-й ракетный дивизион 390-го ракетного полка 93-й Богандинской ракетной бригады РВСН.

Не моё, via. Много фото с пояснениями.

Статья получилась очень большой из за гигантских размеров объекта, несмотря на то, что пришлось выкинуть из неё множество фотографий, так что наберитесь терпения, если вам действительно интересно.

Свою историю формирование бригады берёт ещё с 1961 г., когда в 40 километрах от Тюмени развернулось строительство будущих боевых стартовых позиций нового автоматизированного ракетного комплекса "Долина" и гарнизона.

Уже летом того же года на станцию Богандинская начали приходить первые составы со строительной техникой, материалами и оборудованием и началось возведение первых объектов.

Старое фото, найденное в интернете на сайте "Ружаны стратегические" в статье, посвящённой 60-летию образования РВСН за авторством И. С. Афонина и А. Г. Токарева. На фото 1962 г. запечатлено прибытие личного состава на строительство БСП.

Летом 1962 г. приступили к возведению боевых стартовых позиций для двух дивизионов 390-го РП в.ч. 54112 из состава 41-й гвардейской ракетной дивизии 7-го отдельного ракетного корпуса и спустя год они вошли в строй как 12-я и 13-я площадки по две пусковых установки в каждой.

В 1964 г. все работы были полностью завершены, а также достроен гарнизон, получивший название Тюмень-40 или 10-я площадка.

В интернете нашёлся довольно любопытный комментарий о том, что ещё во время работ американская разведка узнала о строительстве БСП и объявила об этом по радио "Голос Америки".

Весной 1964 г. 41-я гвардейская ракетная дивизия была передислоцирована на Алтай, а на базе оставшихся от неё в Тюмени полков началось формирование новой 10-й отдельной ракетной бригады, унаследовавшей номер в.ч. от 390-го РП. Так 1-й дивизион был переформирован в 390-й ракетный полк, второй дивизион в 39-й ракетный полк.

Старое фото, найденное в интернете на сайте "Ружаны стратегические" в статье, посвящённой 60-летию образования РВСН за авторством И. С. Афонина и А. Г. Токарева. Прижизненное фото с командованием бригады.

15 ноября 1964 г. завершилось формирование 10-й ОБриг, а её первым командиром был назначен полковник А. А. Алёшин.

В этом же году на вооружение бригады стали поступать ракетные комплексы 8К75 Р-9А, а личный состав полков проходил обучение и осваивал новые БСП "Долина", являющиеся более модернизированной и автоматизированной версией старых БСП Р-9 "Десна-Н".

А 25 января 1965 г. оба ракетных полка бригады заступили на боевое дежурство.

20 июля 1967 г. 39-й РП произвёл первый учебно-боевой пуск ракеты, через год 390-й РП также произвёл пуск, а всего за время существования бригады, её боевые расчёты произвели четыре пуска ракет.

В 1969 г. в соответствии с Директивой Генерального штаба Вооруженных Сил и Директивой Главного штаба Ракетных войск от 29.01.1969 г. 10-я ракетная бригада была переименована в 93-ю ракетную бригаду и получила наименование Богандинская.

Старое фото, найденное в интернете на сайте "Ружаны стратегические" в статье, посвящённой 60-летию образования РВСН за авторством И. С. Афонина и А. Г. Токарева. На старом фото 1976 г. запечатлён личный состав бригады перед её расформированием.

А к 1 ноября 1976 г. согласно договору ОСВ-2, заключённому между СССР и США управление бригады и все полки были расформированы, и сняты с боевого дежурства. Последним командиром бригады был Ж. И. Базылюк.

Позже бывшую часть РВСН занял другой род войск, благодаря чему многие постройки тех лет сохранились до наших дней, а несколько лет назад и та часть покинула насиженное место.

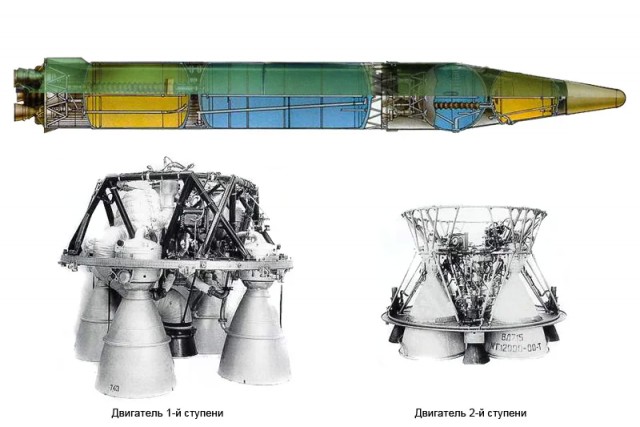

Условная схема разреза ракеты Р-9А и двигателей её ступеней.

Межконтинентальная баллистическая ракета Р-9А была принята на вооружение летом 1965 г. и могла поражать цели на дальностях от 3000 до 14000 км в зависимости от головной части.

Для неё существовало два типа боевых головных частей мощностью 3 мегатонны весом 1650 кг. и 5 мегатонн весом 2100 кг.

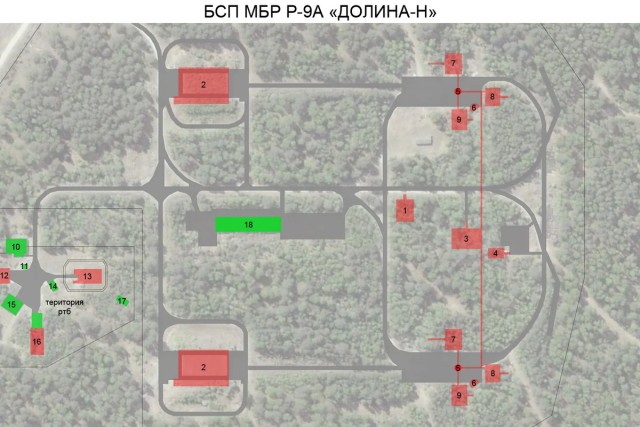

Схема БСП 12-й площадки.

БСП:

1 Трансформаторная подстанция

2 Монтажно-испытательный комплекс для ракет

3 Командный пункт и узел связи

4 Аппаратная передатчиков

5 Пусковой стол

6 Пункт наблюдения

7 Кислородно-азотный завод

8 Аппаратная управления столом

9 Хранилище керосина

РТБ:

10 КПП

11 Пост

12 Укрытие установщика

13 Хранилище СБЧ

14 Склад

15 Склад кольцевых стендов

16 Монтажно-испытательный комплекс для СБЧ

17 Склад ОРХЗ

18 Столярный цех для тары

Ну а теперь пройдёмся по территории и посмотрим на то, что здесь осталось.

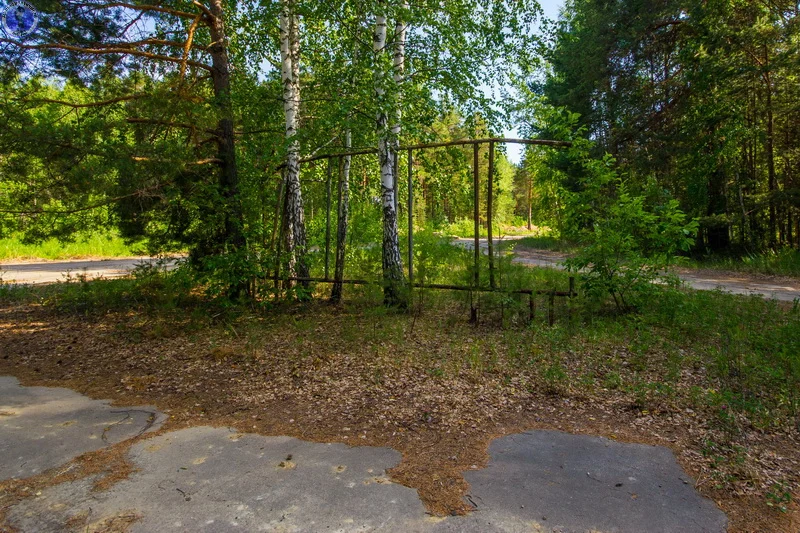

По лесу на пути тут и там возникают присыпанные огневые точки.

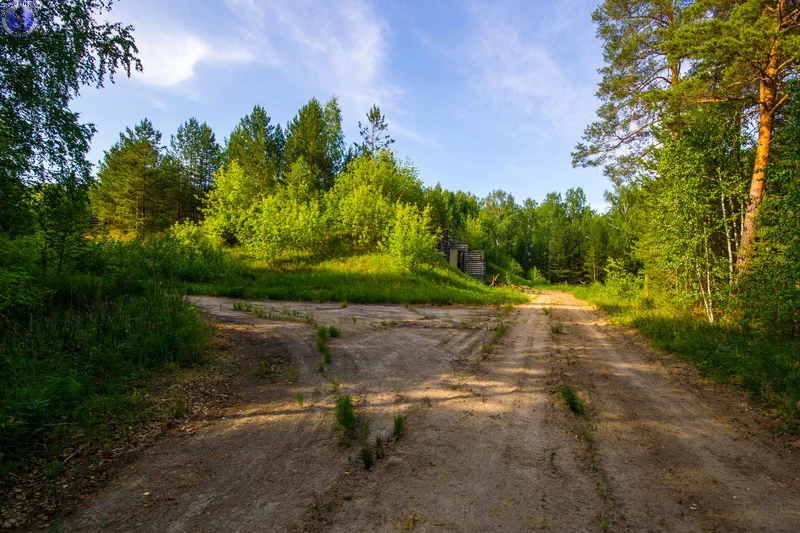

И вот мы у позиции одного из двух пусковых комплексов дивизиона.

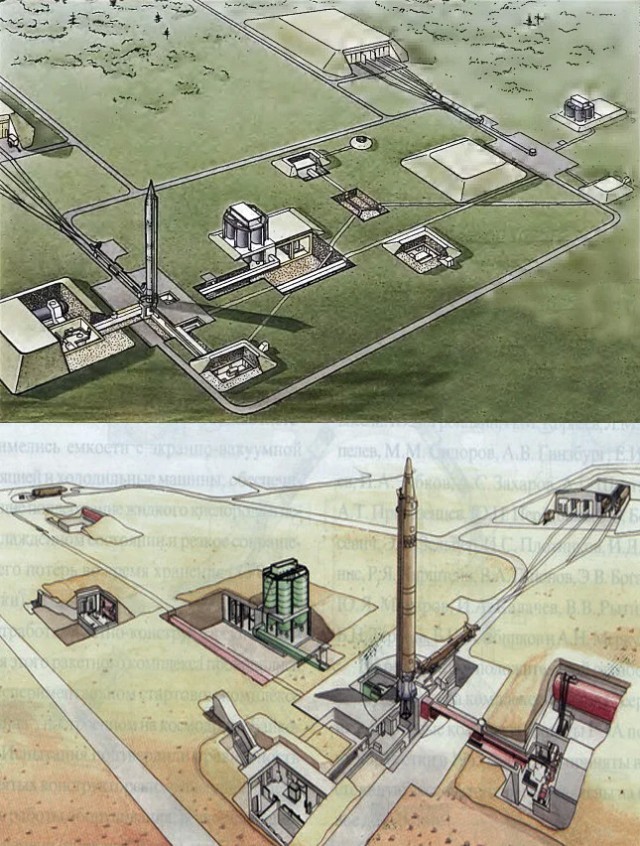

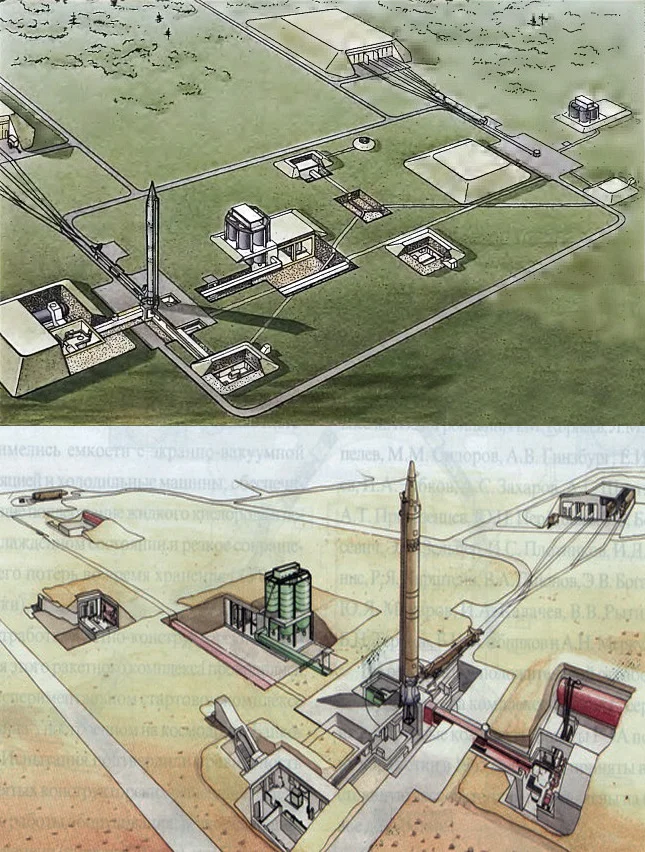

Иллюстрации из книг боевой стартовой позиции ракетного комплекса Р-9А "Долина", найденные в интернете.

Для понимания как всё это выглядело. Не смотря на то, что ПУ здесь были наземными, все сооружения кроме самого пускового стола были подземными, да ещё и почти все соединялись между собой техническими потернами.

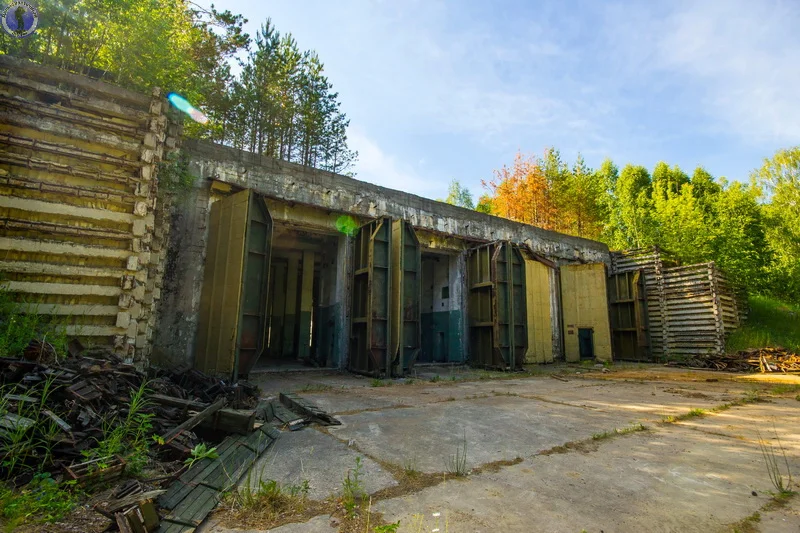

Первым сооружением на нашем пути является МИК, где хранились и обслуживались ракеты. Отсюда они подавались по направляющим рельсам к стартовым площадкам.

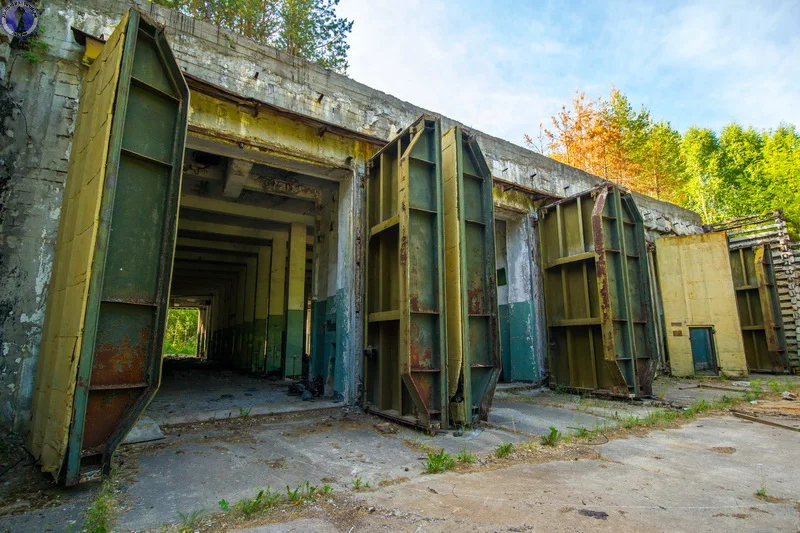

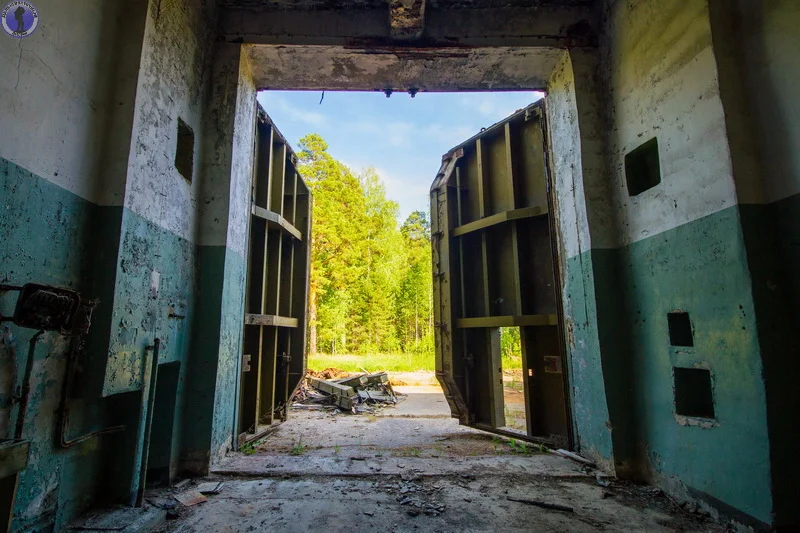

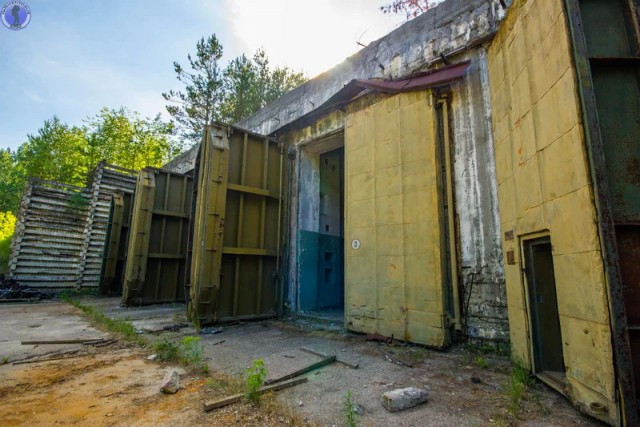

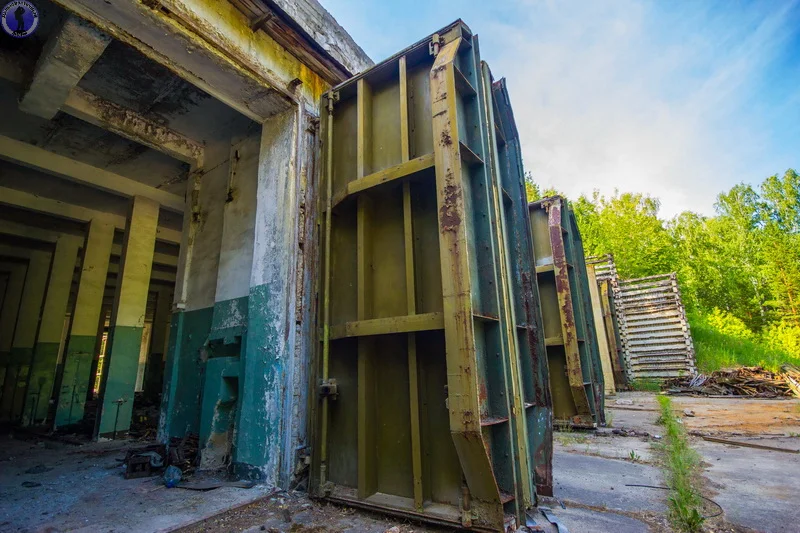

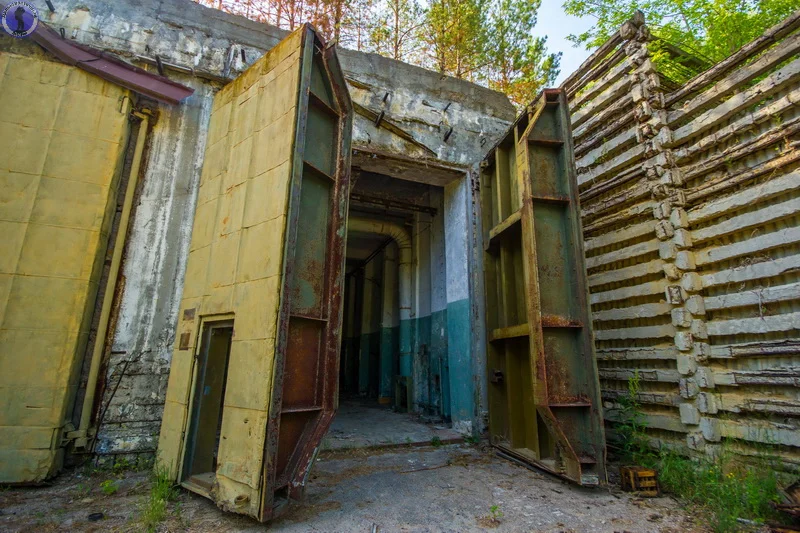

На удивление здесь сохранились редчайшие на сегодняшний день гермоворота. Такие остались ещё лишь в паре мест в стране, а остальное всё распилено. И конечно грех было не запечатлеть их со всех ракурсов. :)

...

Очень брутально выглядят не правда ли?

Судя по оставшимся нишам в проёмах, раньше они притягивались натяжными талрепами.

Но пройдём внутрь.

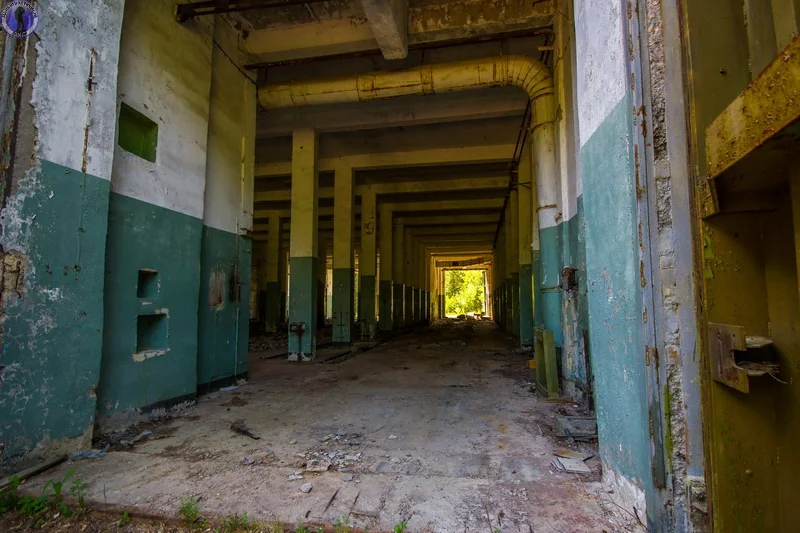

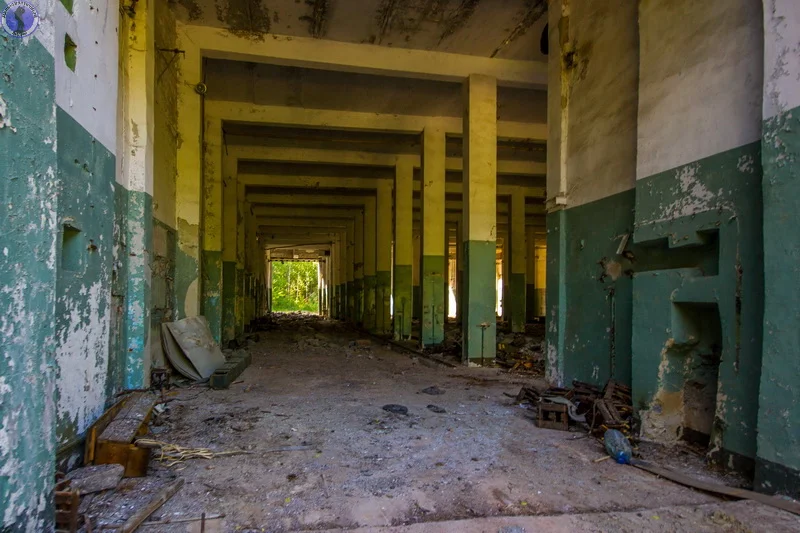

Здесь в зале хранились не только боевые ракеты, но и одна учебная для отработки действий.

Специальные боевые блоки привозились сюда же со специализированной ремонтно-технической базы, о которой мы расскажем отдельно.

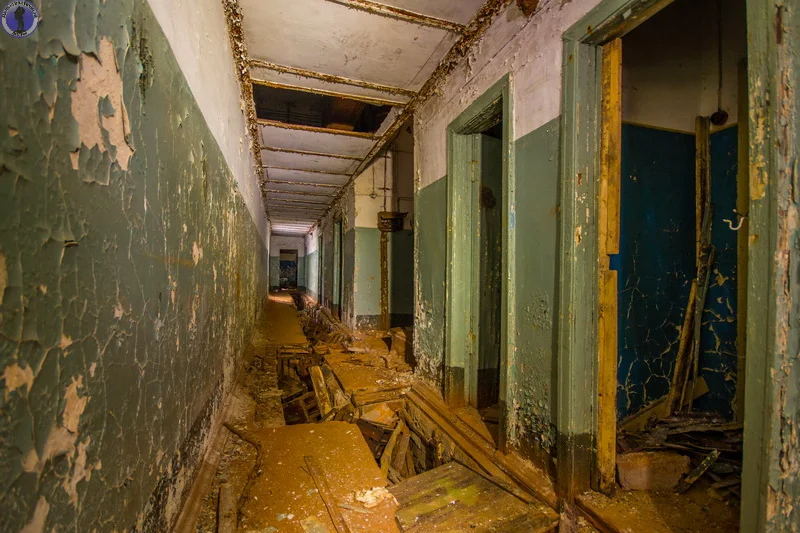

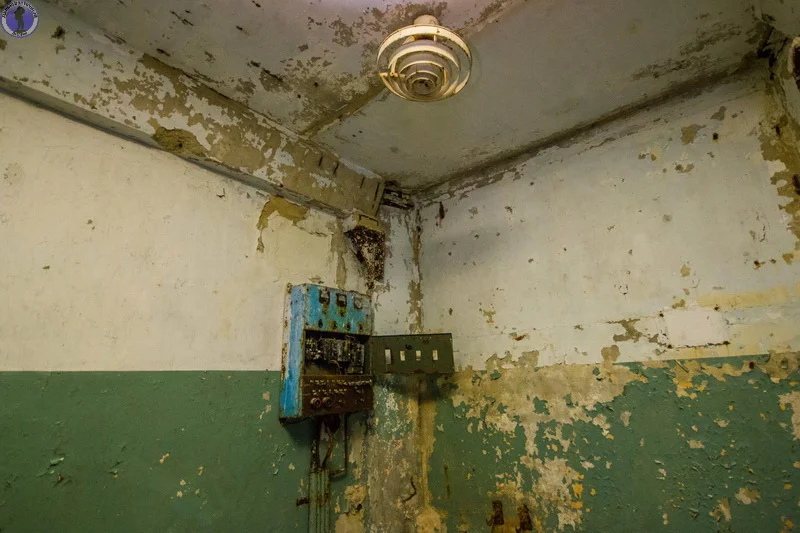

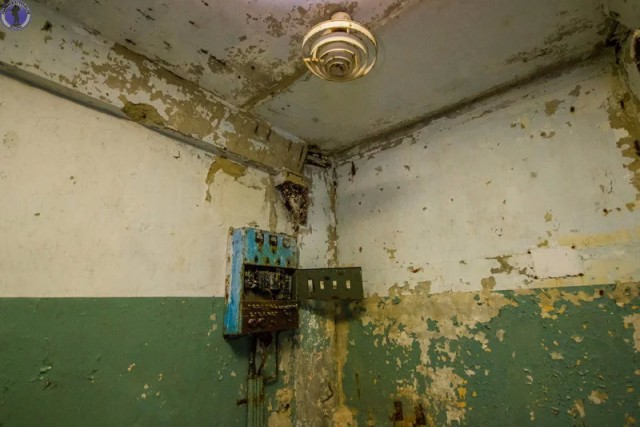

Сбоку от зала хранения располагался двухэтажный блок с техническими помещениями, мастерскими и климатическими системами.

На первом этаже правда давно уже смотреть не на что.
