Решил я другу на день рождения сделать в подарок гитарный усилитель, конечно же ламповый!

Yap 09.05.2026 - 12:46

Продам слона • На сайте 21 год

Не ломайте, закончу, сообщу.

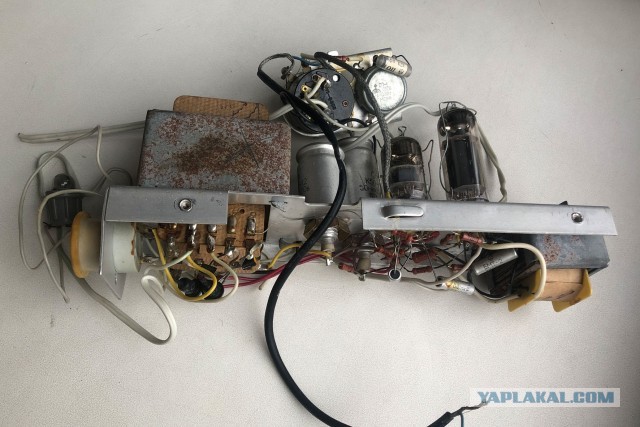

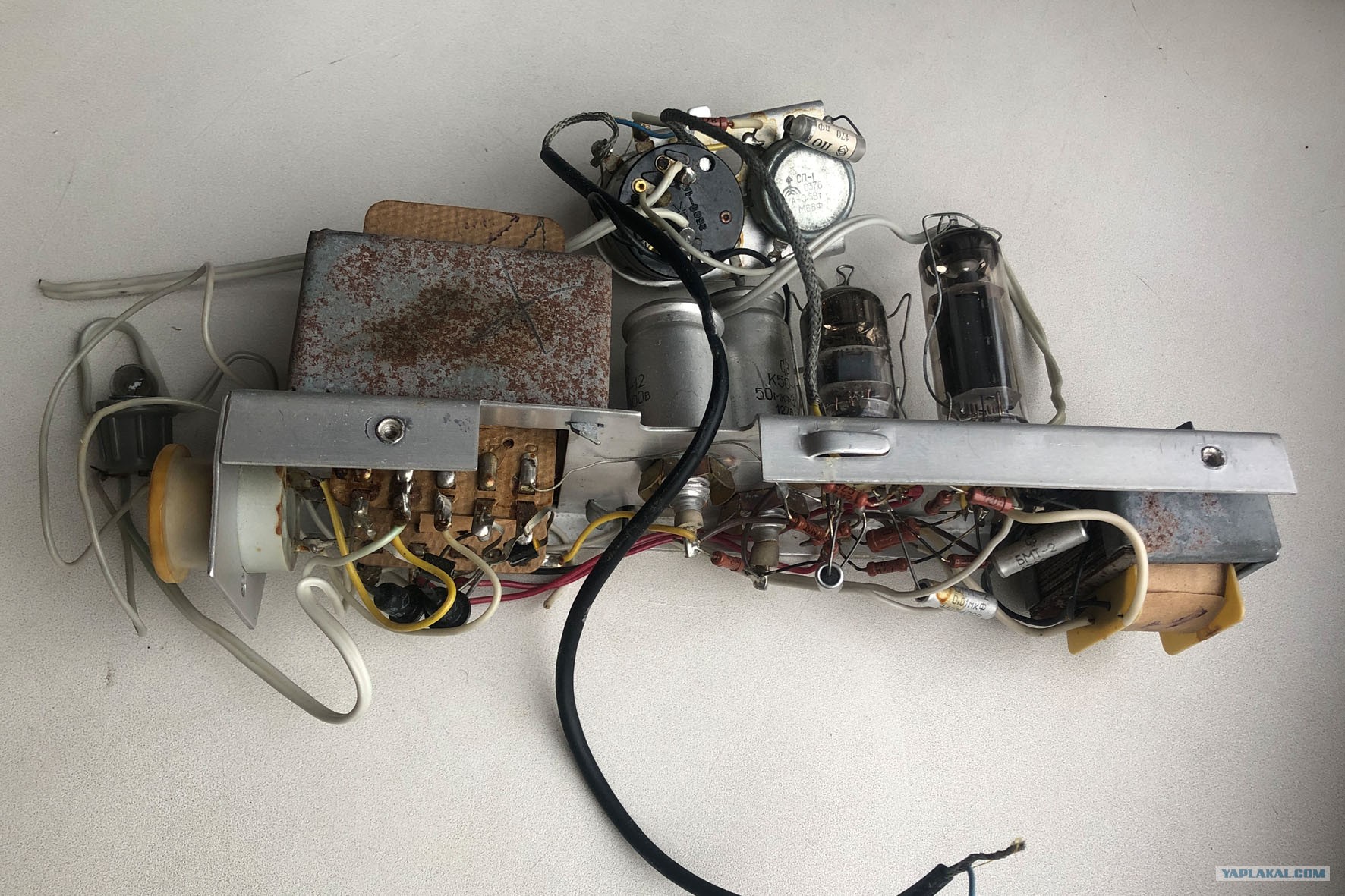

Поскольку я, за 50 лет радиолюбительства, никогда не делал ничего на лампах, то пришлось изучать что творится на ламповом фронте. Многие идут по простому пути, берут что-то готовое, из старой советской техники, и подшаманивают под гитарный усилитель. Я тоже решил пойти по такому пути, купил старый советский электрофон «Юность-301», и отковырял из него усилитель, но когда я увидел это убогое изделие, да еще местами покрытое благородной патиной, то не смог наступить себе на горло и использовать его, и решил все сделать сам.

Я решил повторить усилитель Peavey Valve King 8, тем более по нему есть много информации, даже наткнулся на сайт какого-то мужика, который за 100р высылает разводку платы в Sprint Layout. Не пожадничал, купил.

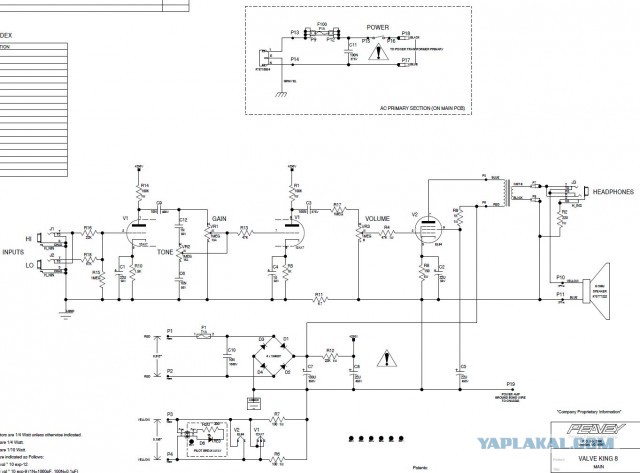

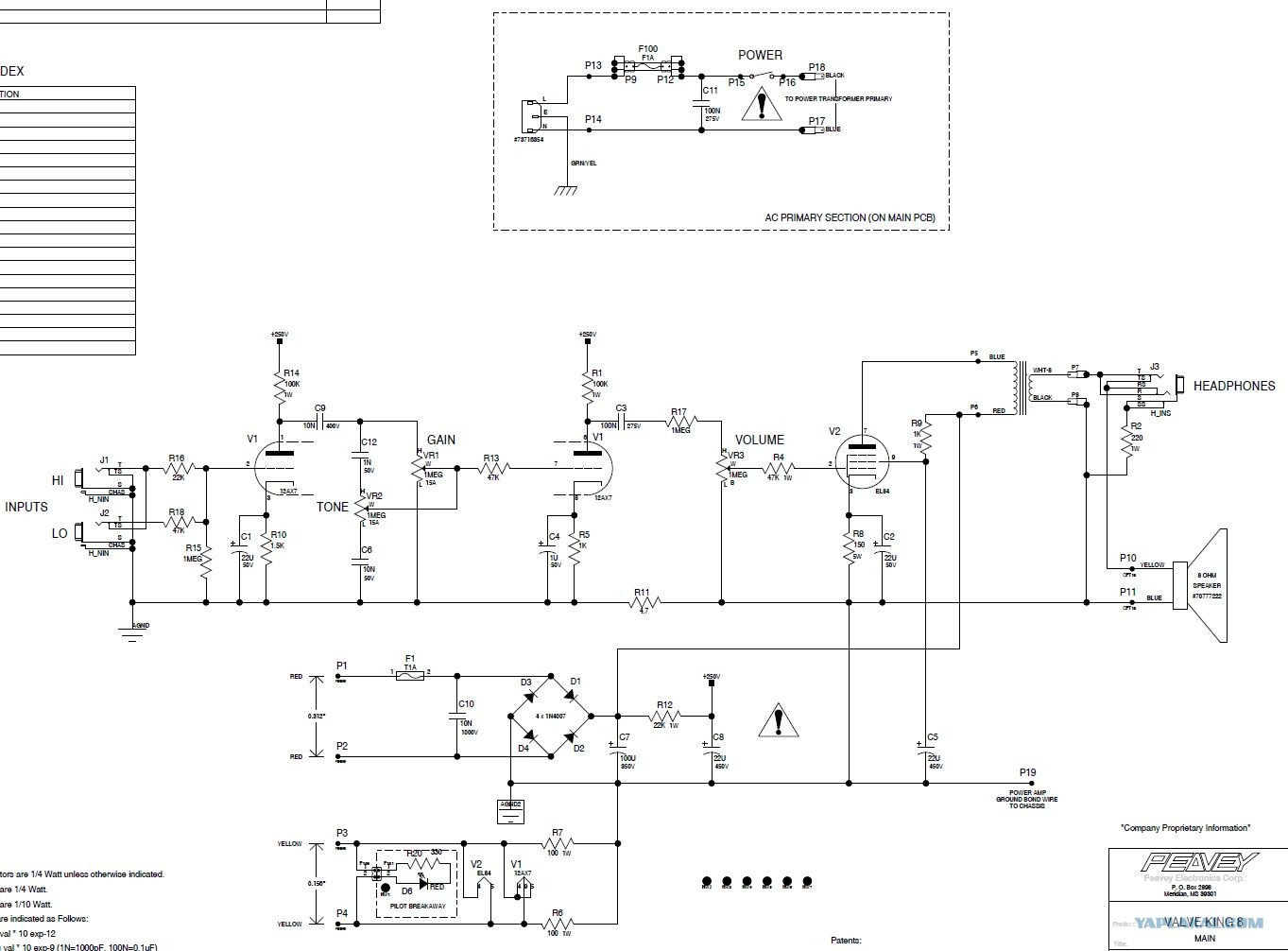

Чтобы не было вопросов по схеме, что мол - где она, вот, пожалуйста. Разглядеть наверно сложно, но схема легко ищется в интернете.

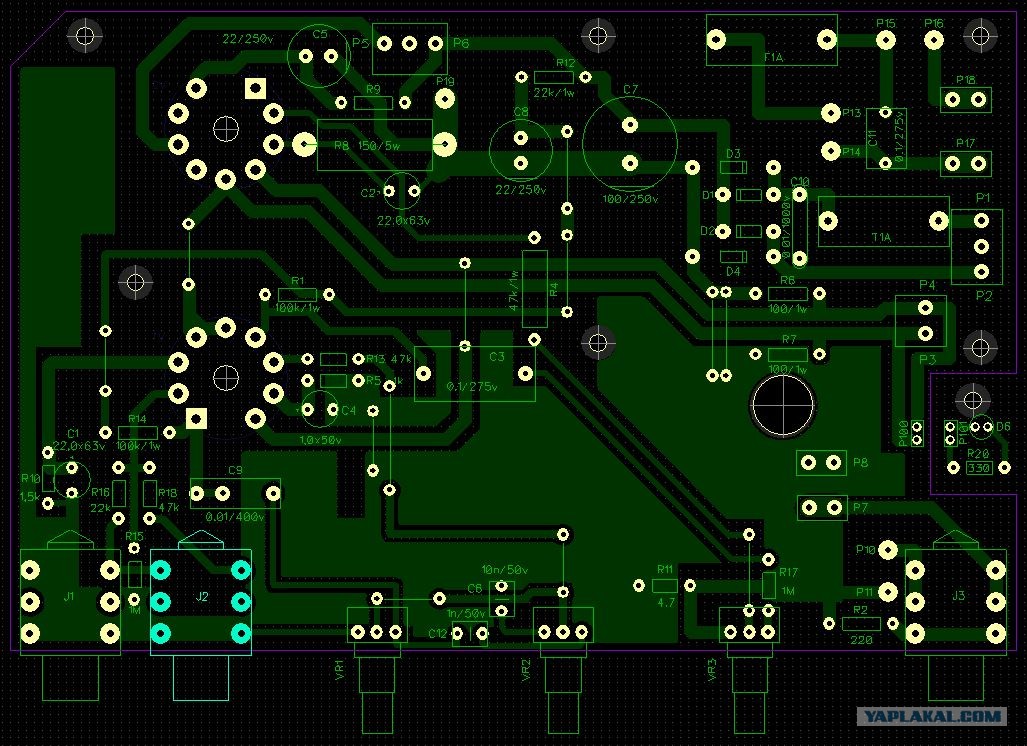

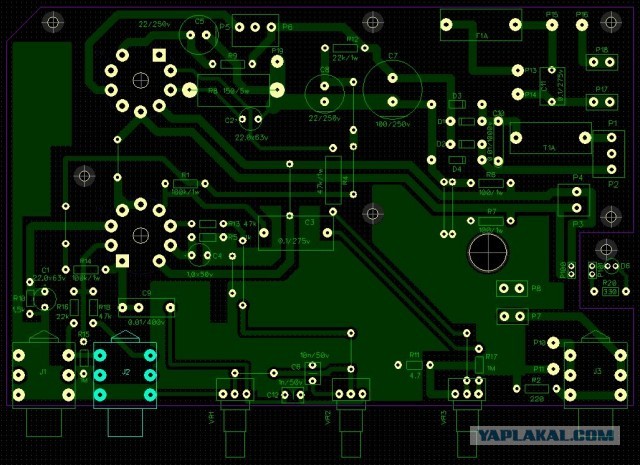

Поглядел я на разводку в Sprint Layout, и понял, что надо кое-что изменить. А поскольку я эту программу не люблю, то решил развести плату в своем любимом Диптрейсе. Проблема не велика, но пара дней на это ушло.

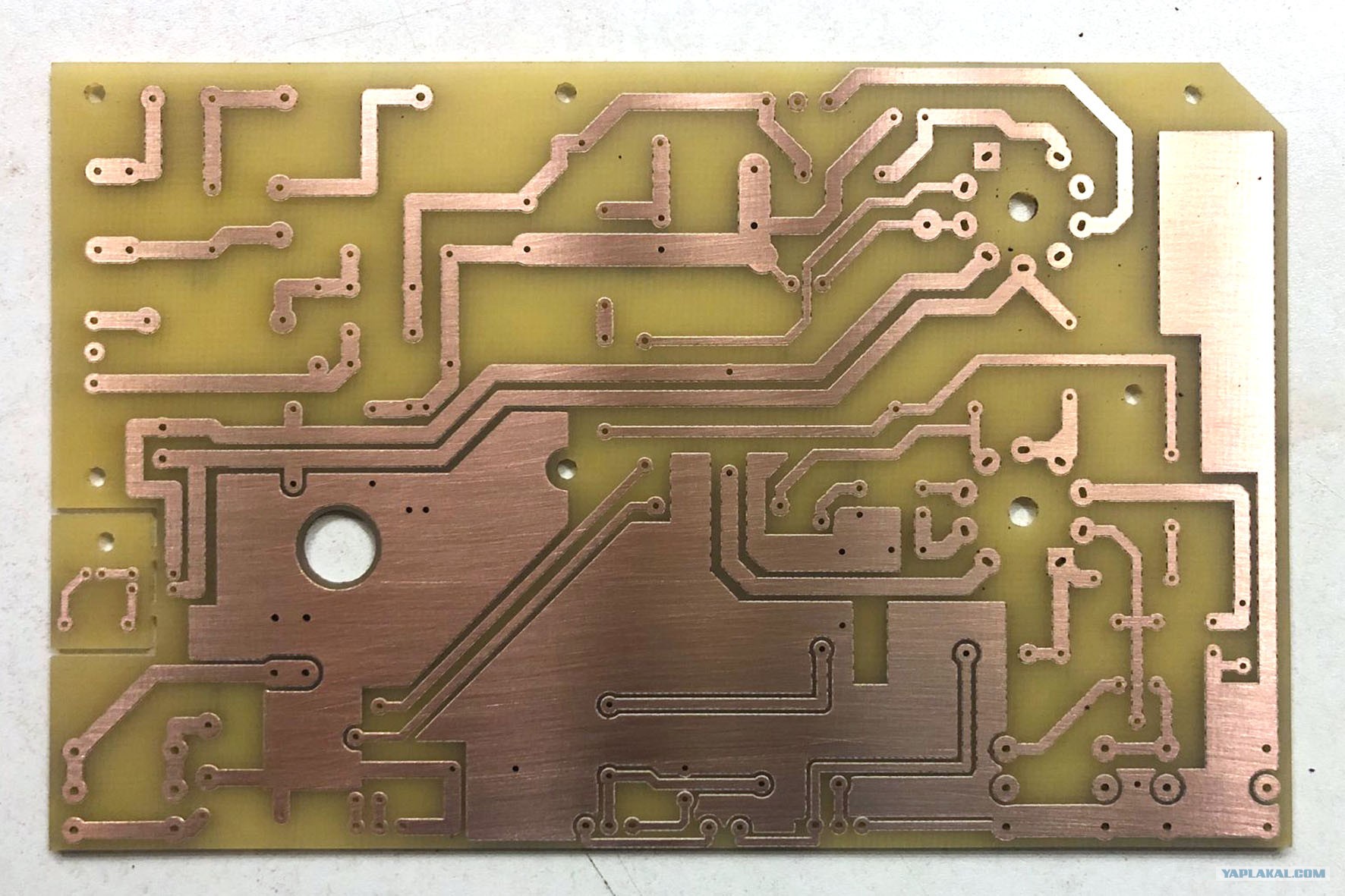

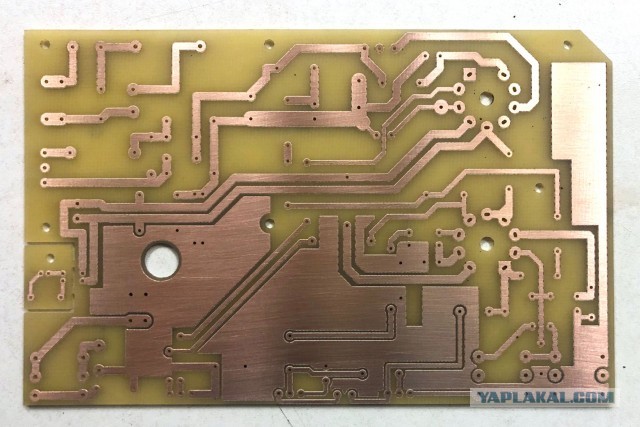

Плату сделал на своем станке с ЧПУ. Я уже давно все односторонние платы делаю на нем, а если нужны двусторонние, с металлизацией, заказываю в Китае. Вот и плата.

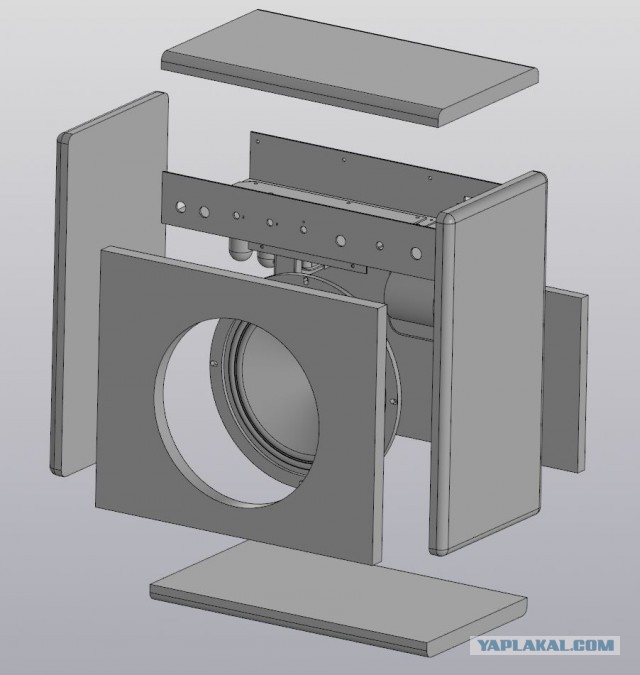

Ну а дальше, как теперь делаю всегда, стал рисовать всю конструкцию в Компасе.

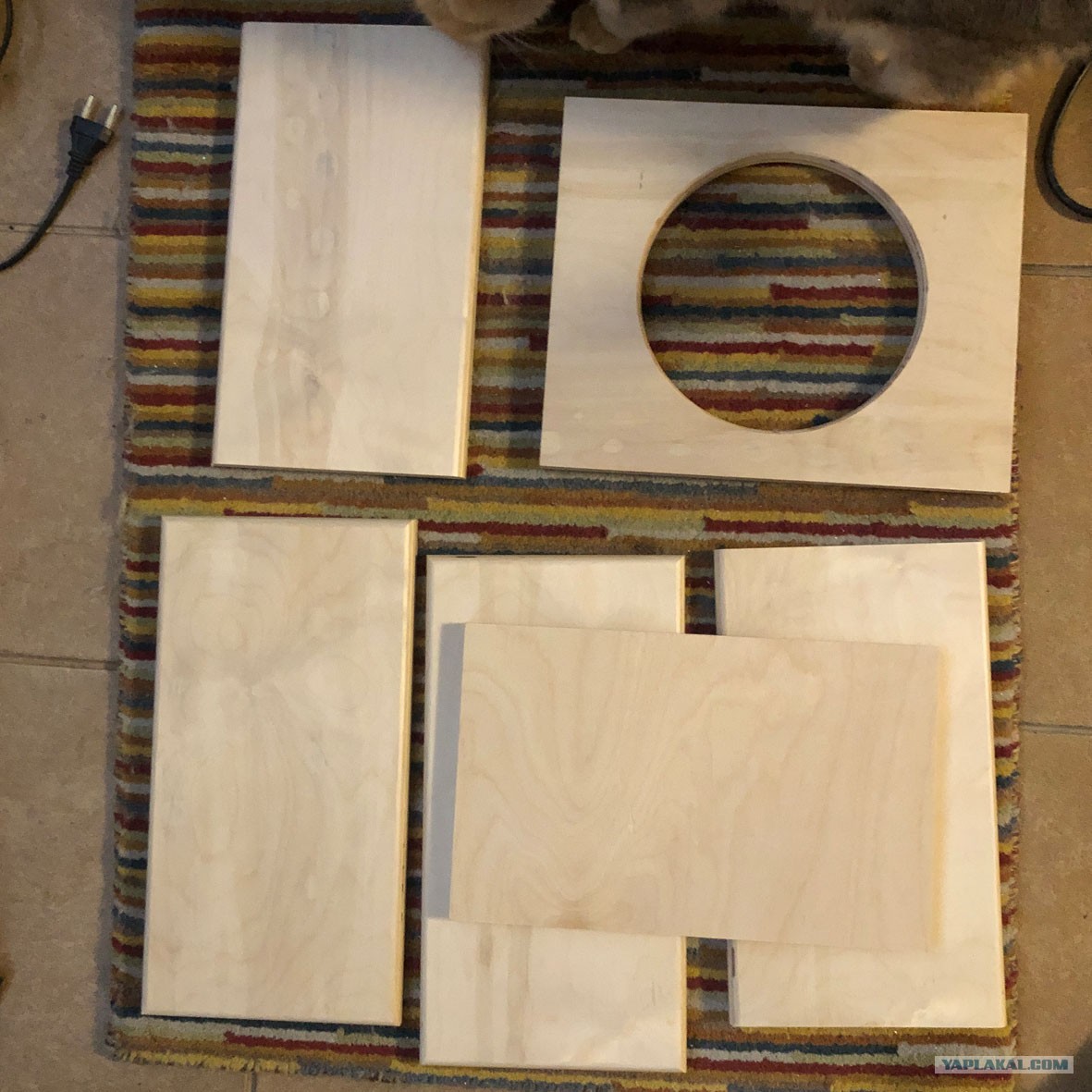

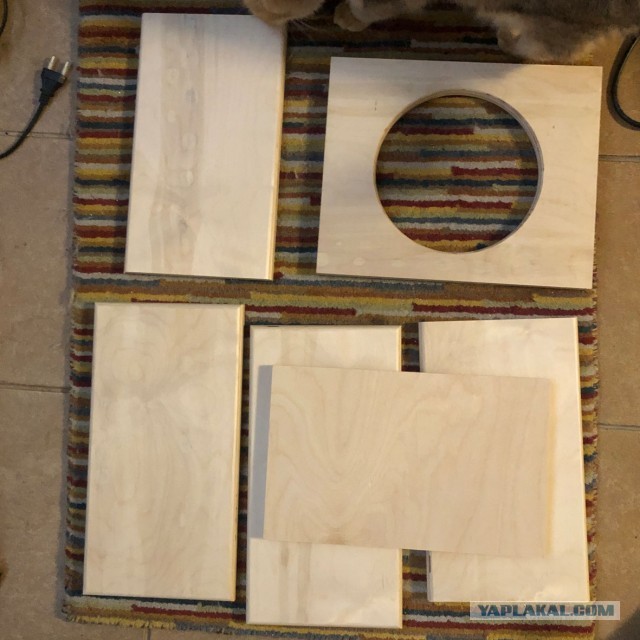

После этого съездил к другу, и на его хорошем оборудовании напилил детали корпуса.

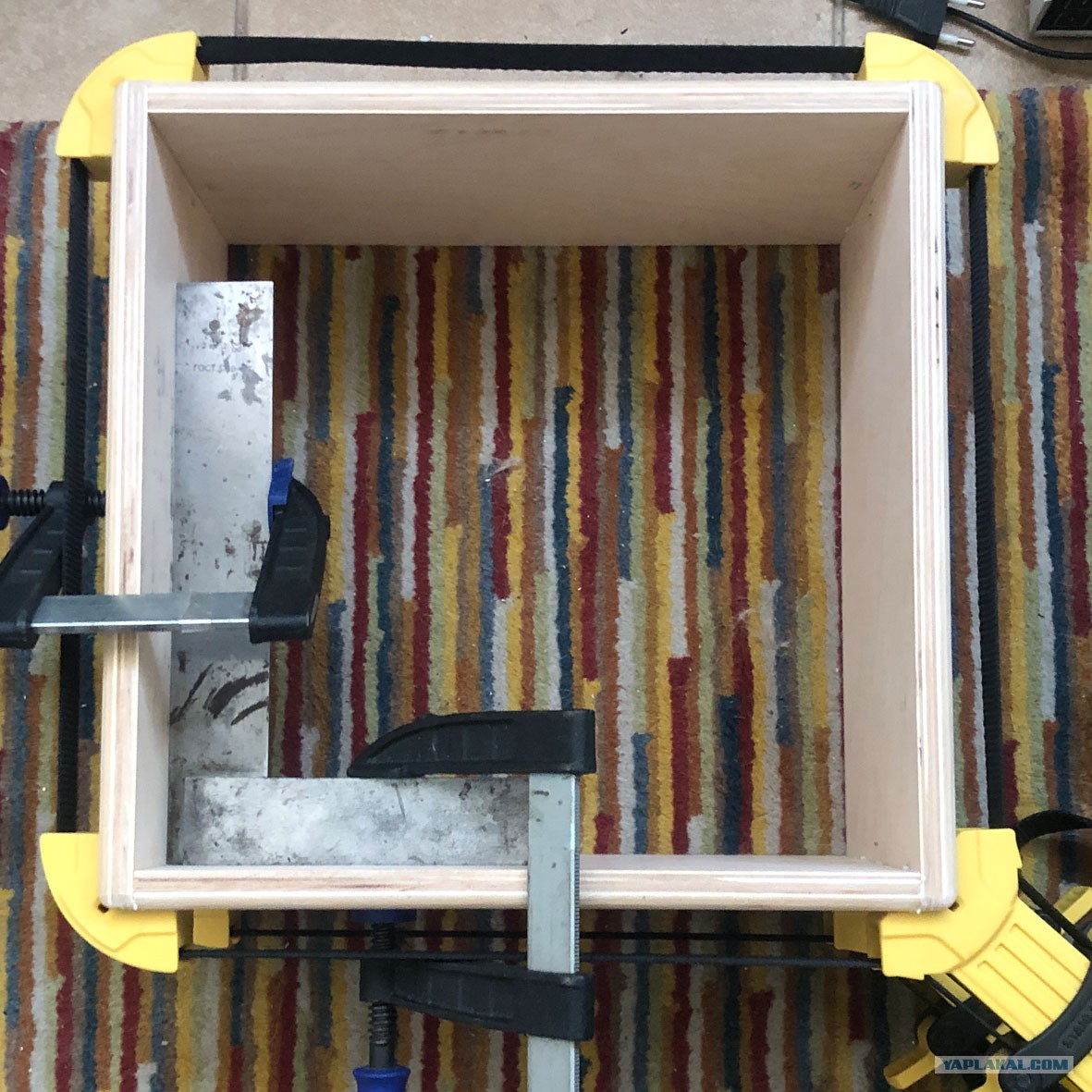

Дальше изготовление корпуса. Все боковые стенки собраны на шкантах и склеены ПВА.

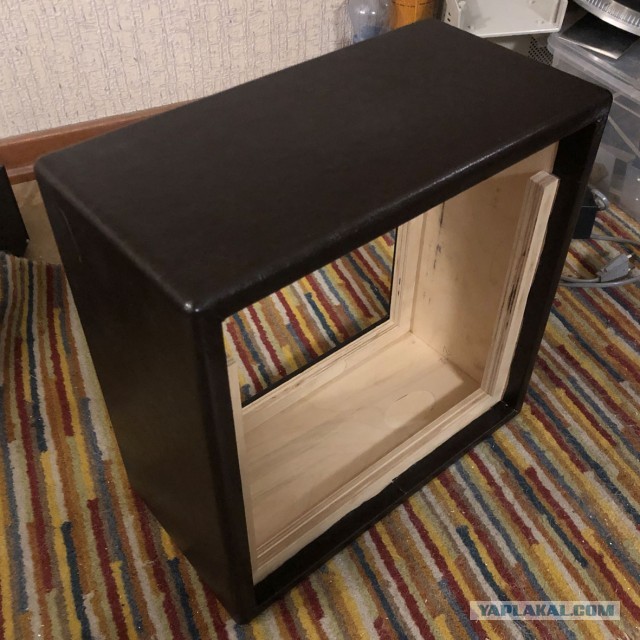

После этого вклеил все нужные брусочки для крепления всего, что нужно закрепить, и оклеил кожзамом. Никогда этим не занимался, поэтому есть огрехи в углах, не придирайтесь!

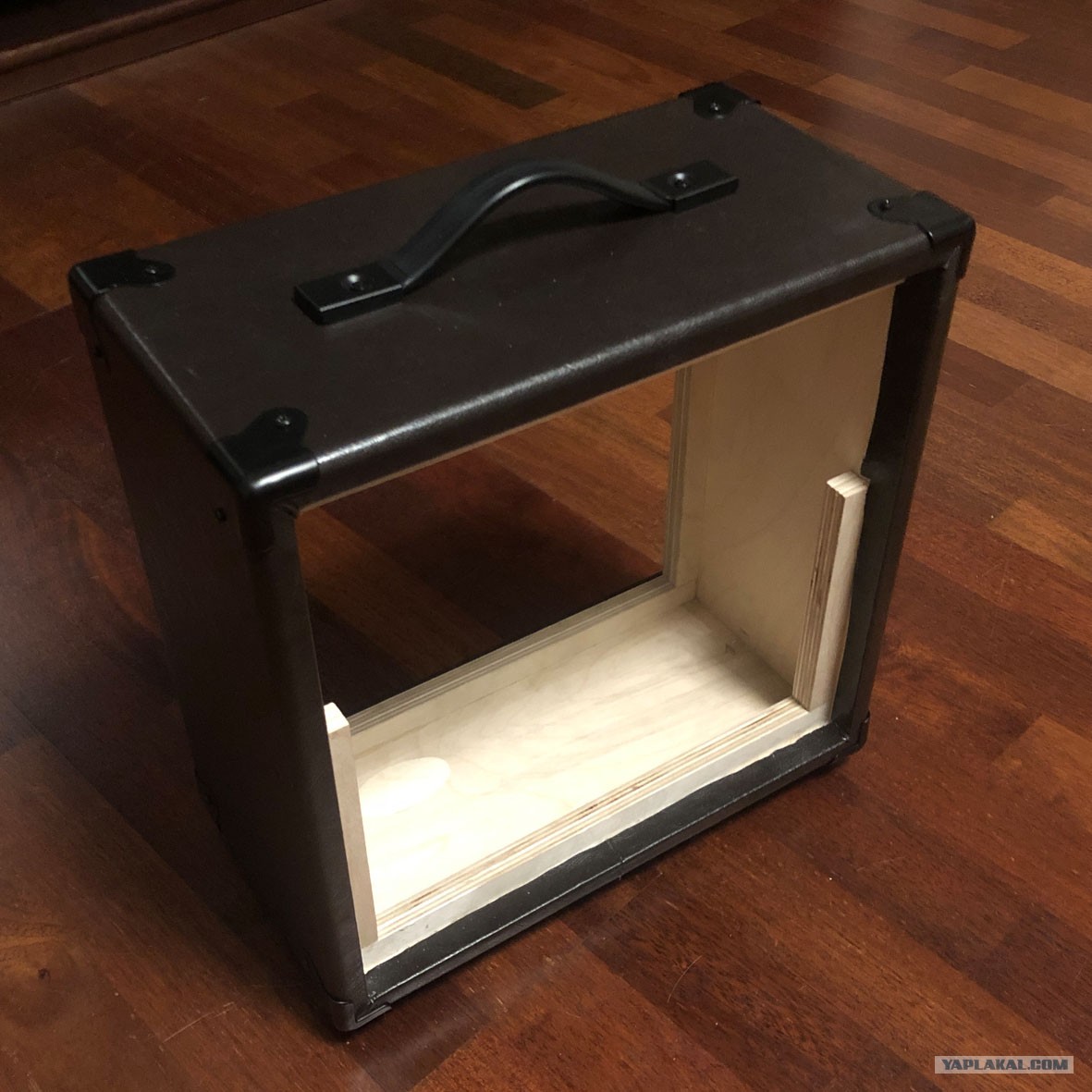

Ставим заказанную на Али фурнитуру. Вроде нормально смотрится.

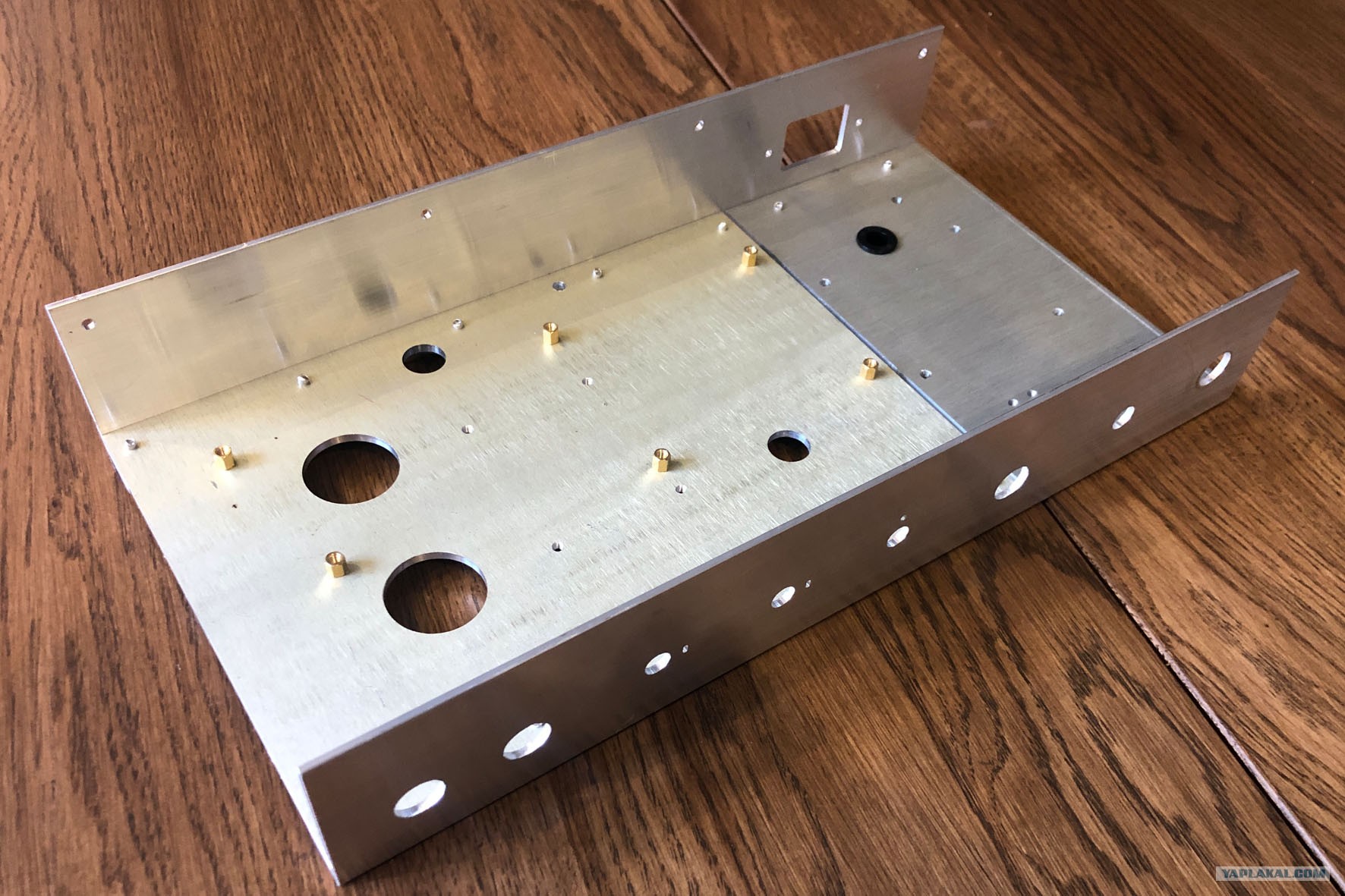

Параллельно с корпусом занялся шасси. Поскольку у меня нет возможности гнуть и варить, то решил сделать из листов алюминия и уголков. А поскольку есть возможность все сделать ровно и точно на ЧПУ, то вроде нормальное шасси получилось.

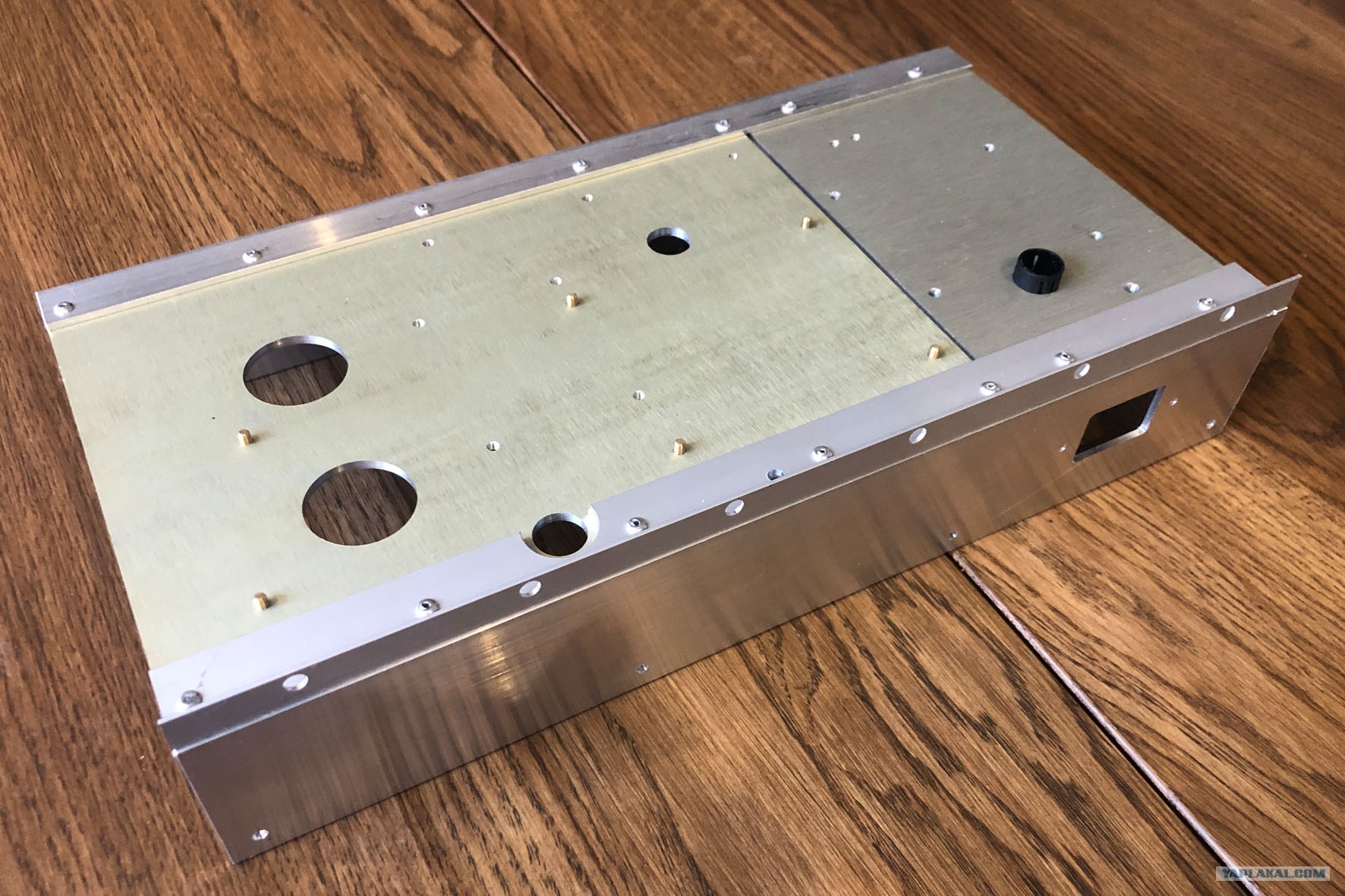

Вид с другой стороны.

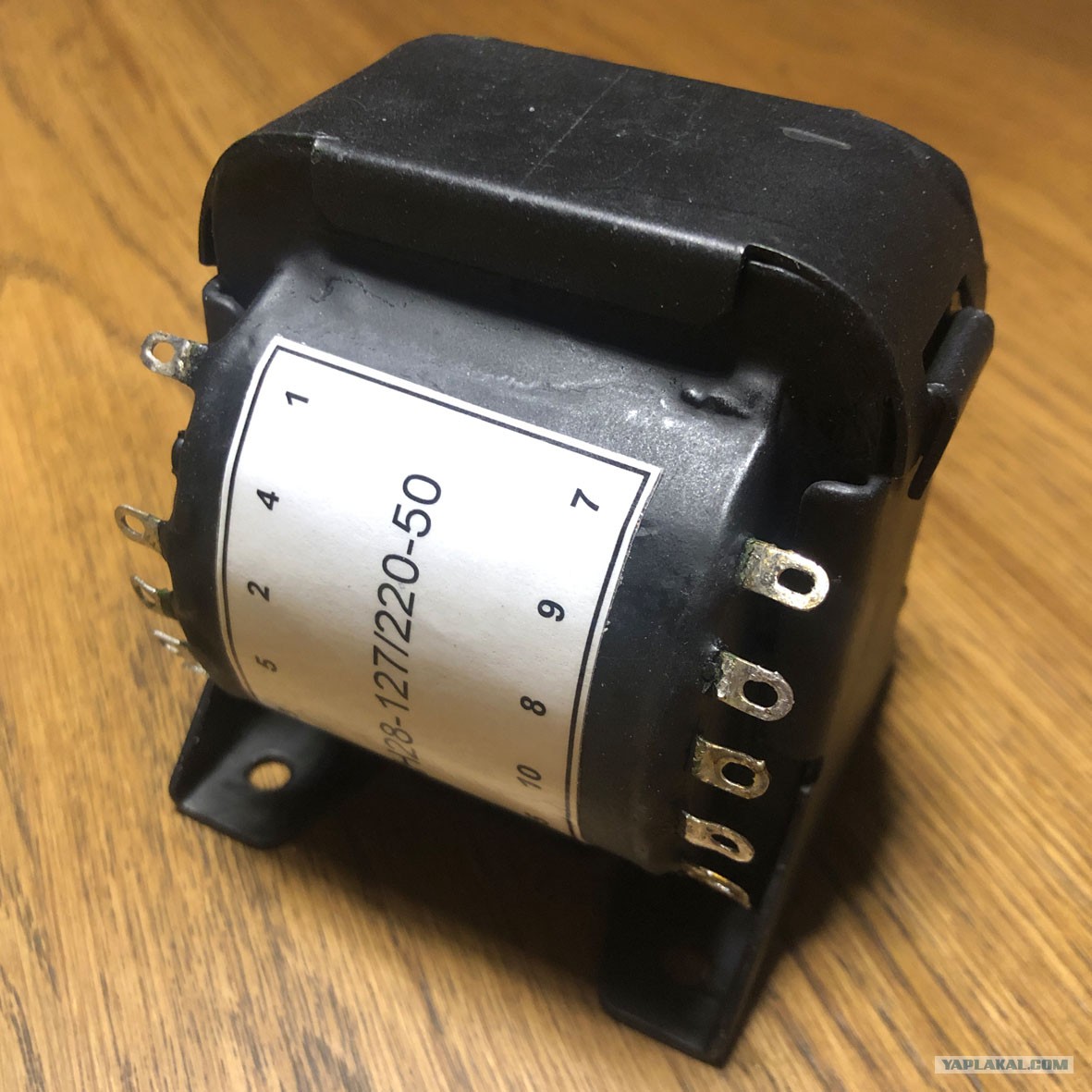

Силовой трансформатор решил применить готовый, из серии ТАН. Найти нужный тоже проблема… Родной зеленый цвет мне не нравится, покрасил в черный, так эстетичнее. Так как транс был БУ, то один вывод у него практически сразу отломился, на фото видно. Но я слегка углубился Проксоном с фрезой вглубь компаунда и смог подпаяться.

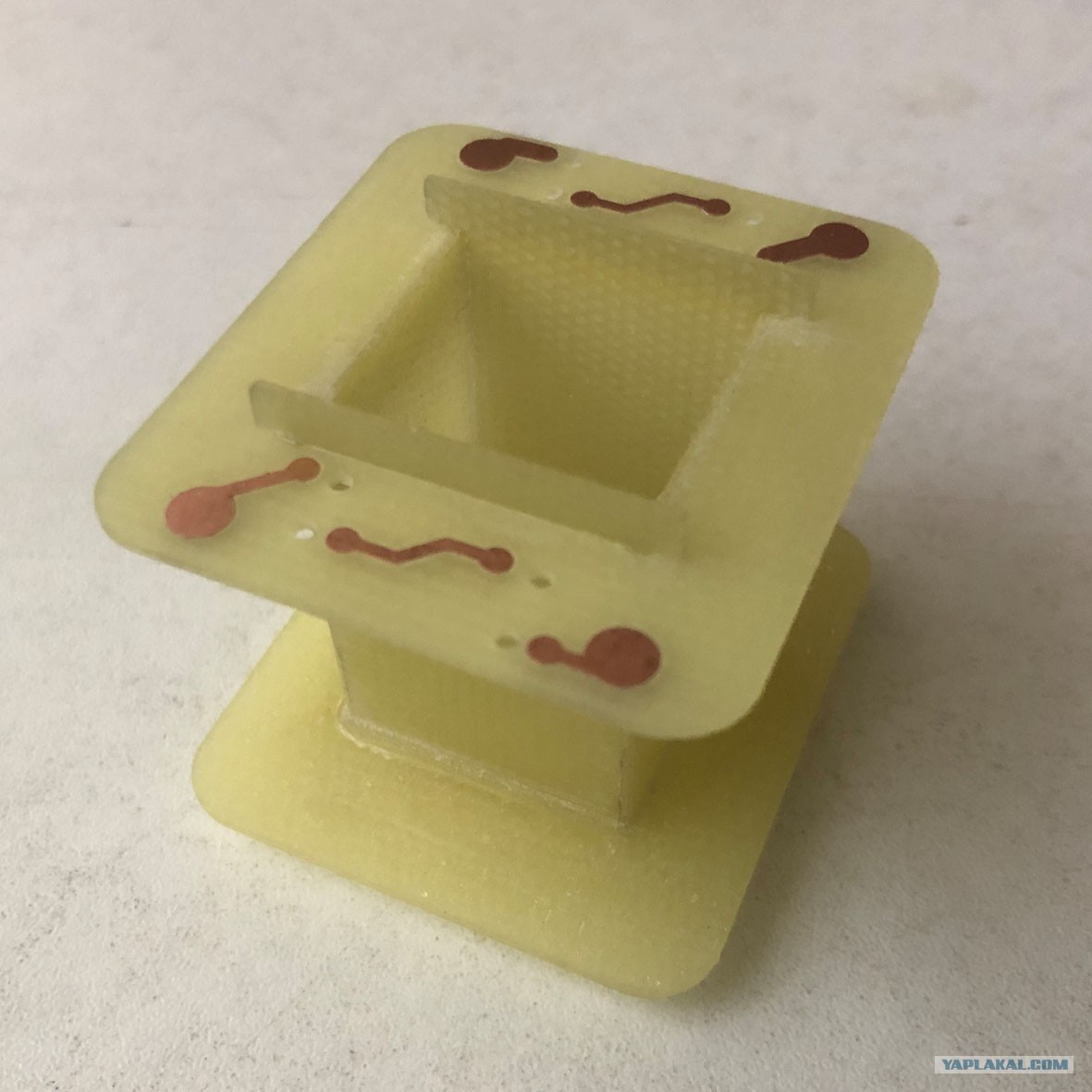

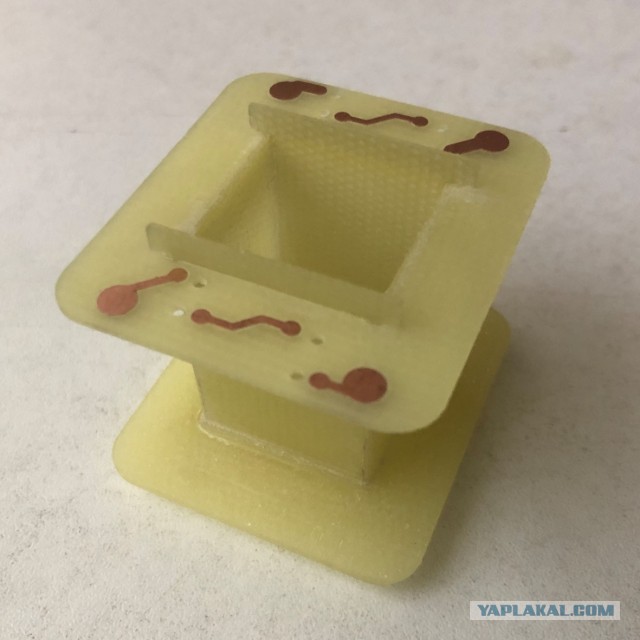

Выходной транс я сначала хотел снять с убогого усилка, но он был страшный, и требовал домотки под нагрузку 8ом. Поэтому решил делать сам, тем более что станок для намотки у меня есть. Разобрал силовой транс, из закромов. Да, как я понял, изучая ламповую технику, надо бы было сделать его побольше, но другого железа не было, и он получался даже мощнее чем транс из Юности. Для начала сделал каркас из стеклотекстолита, предварительно расщепив его до толщины 1мм. Предусмотрел площадки для подпайки выводов. Как советовали умные люди, разбил обе обмотки на 2 секции.

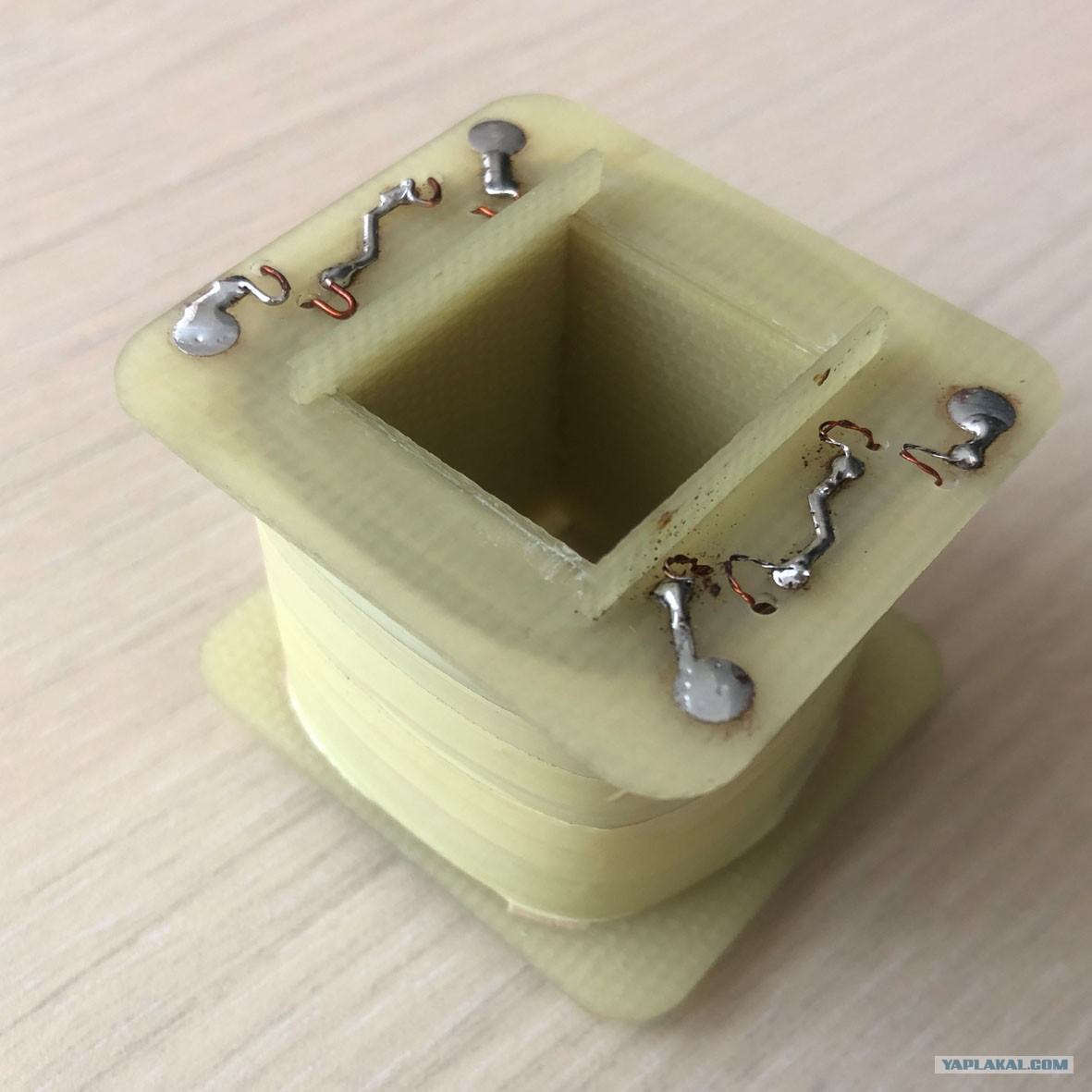

Намотанные обмотки.

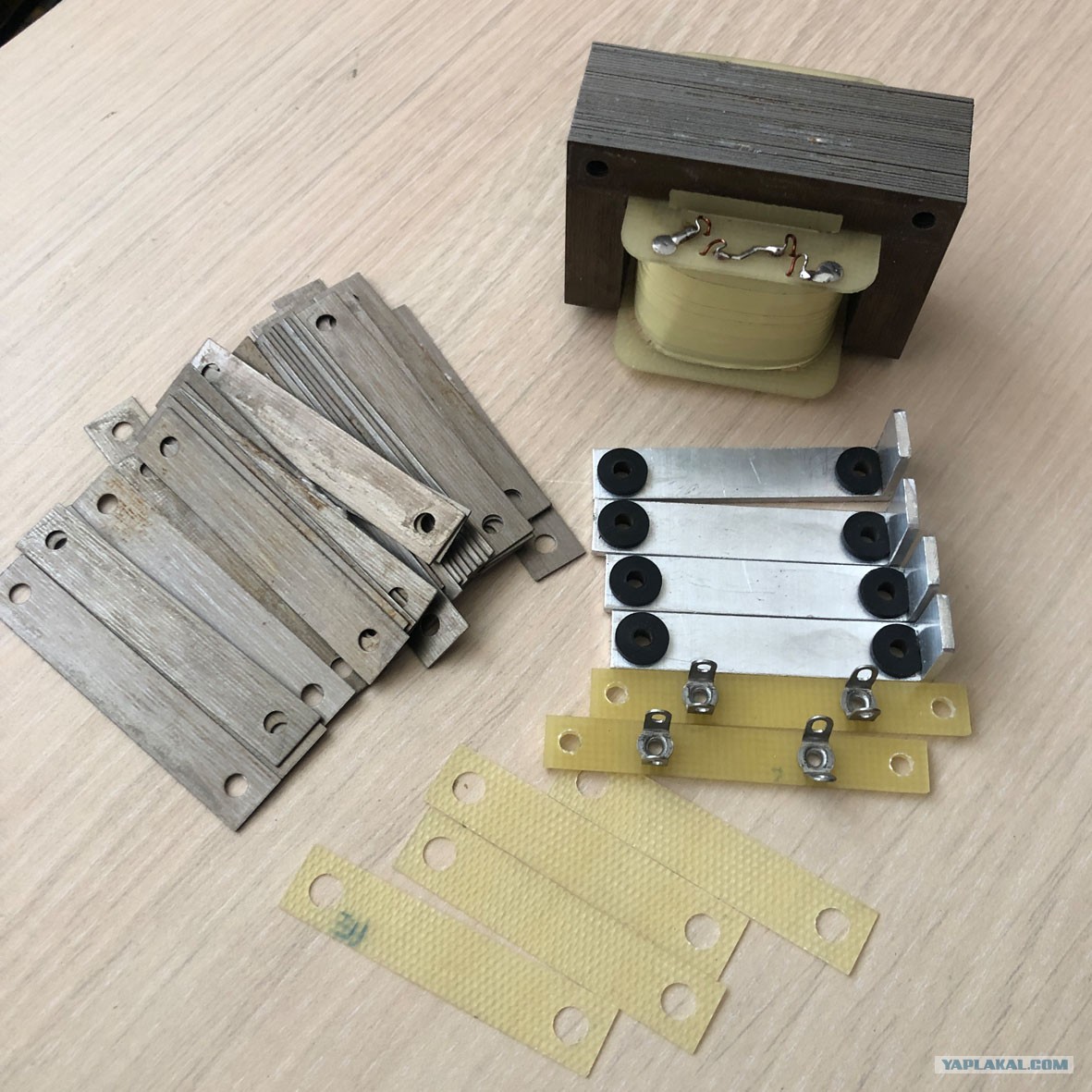

Все детали.

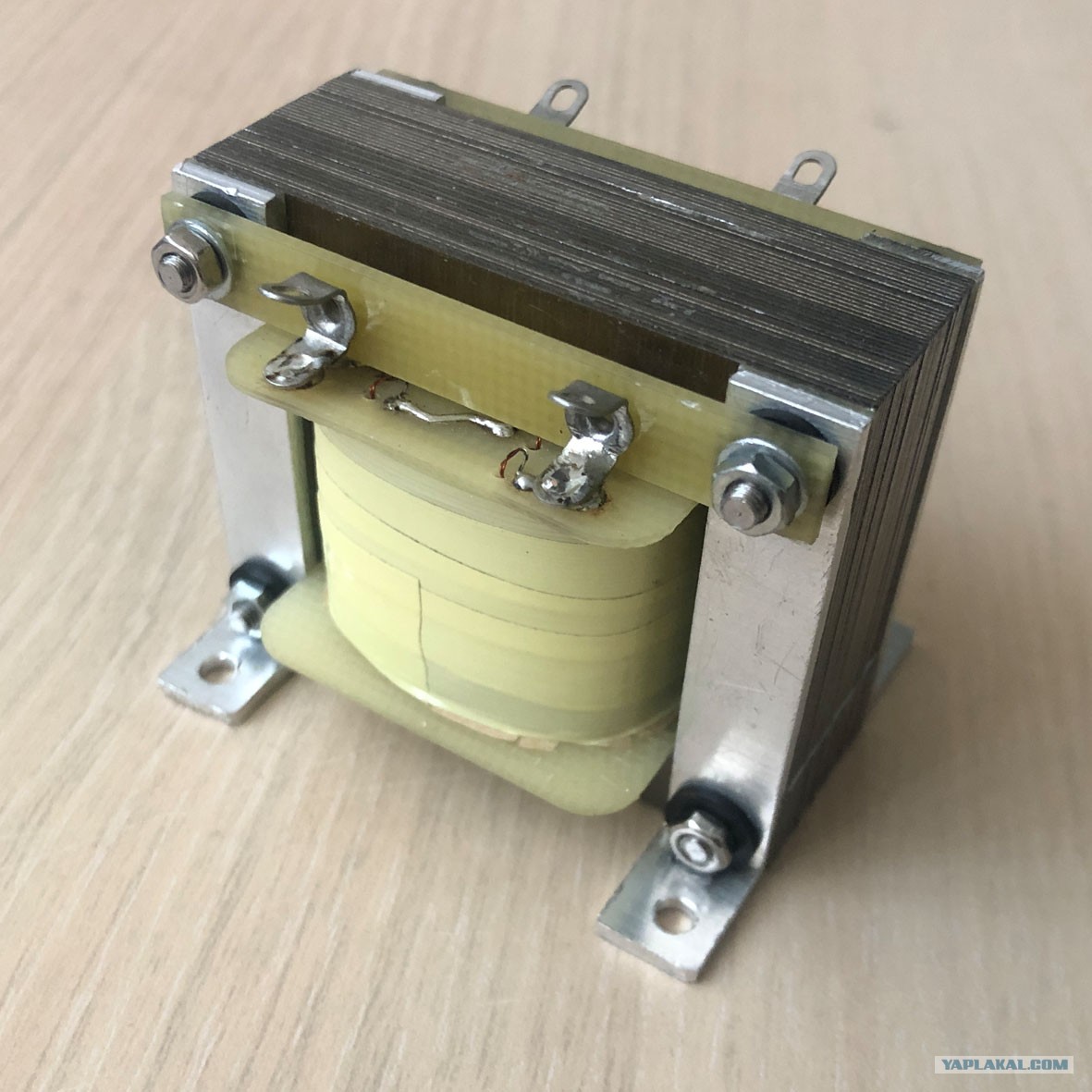

В сборе.

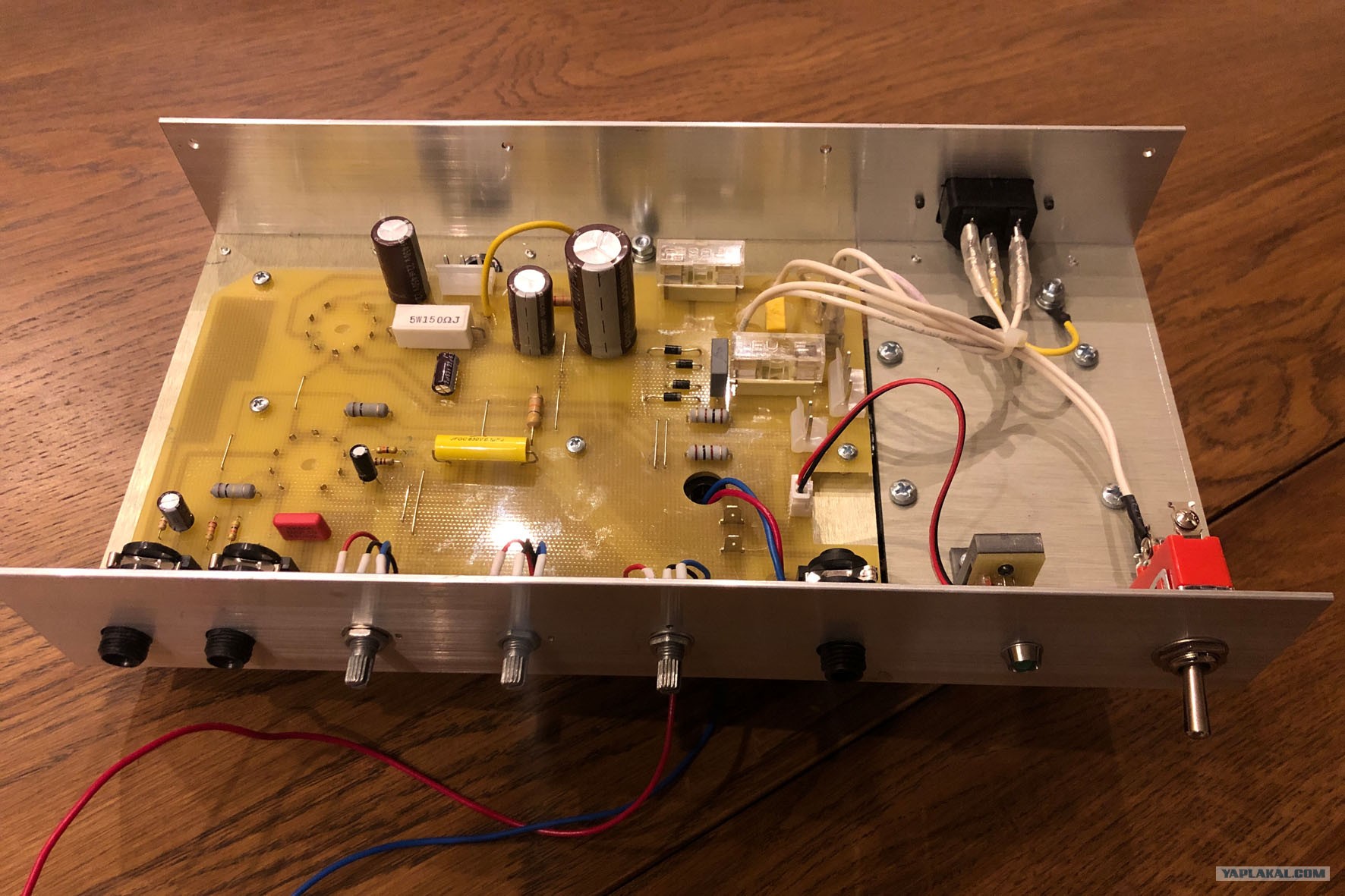

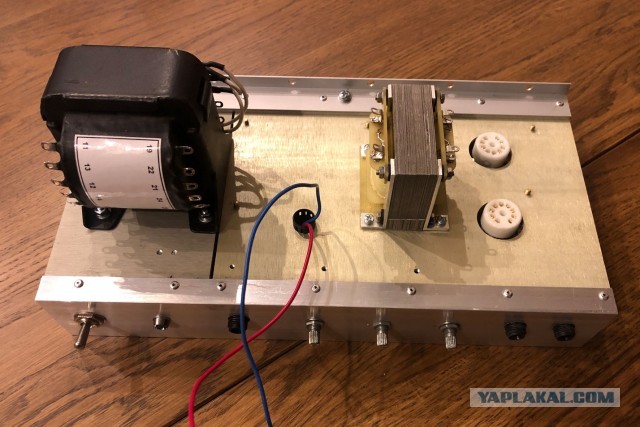

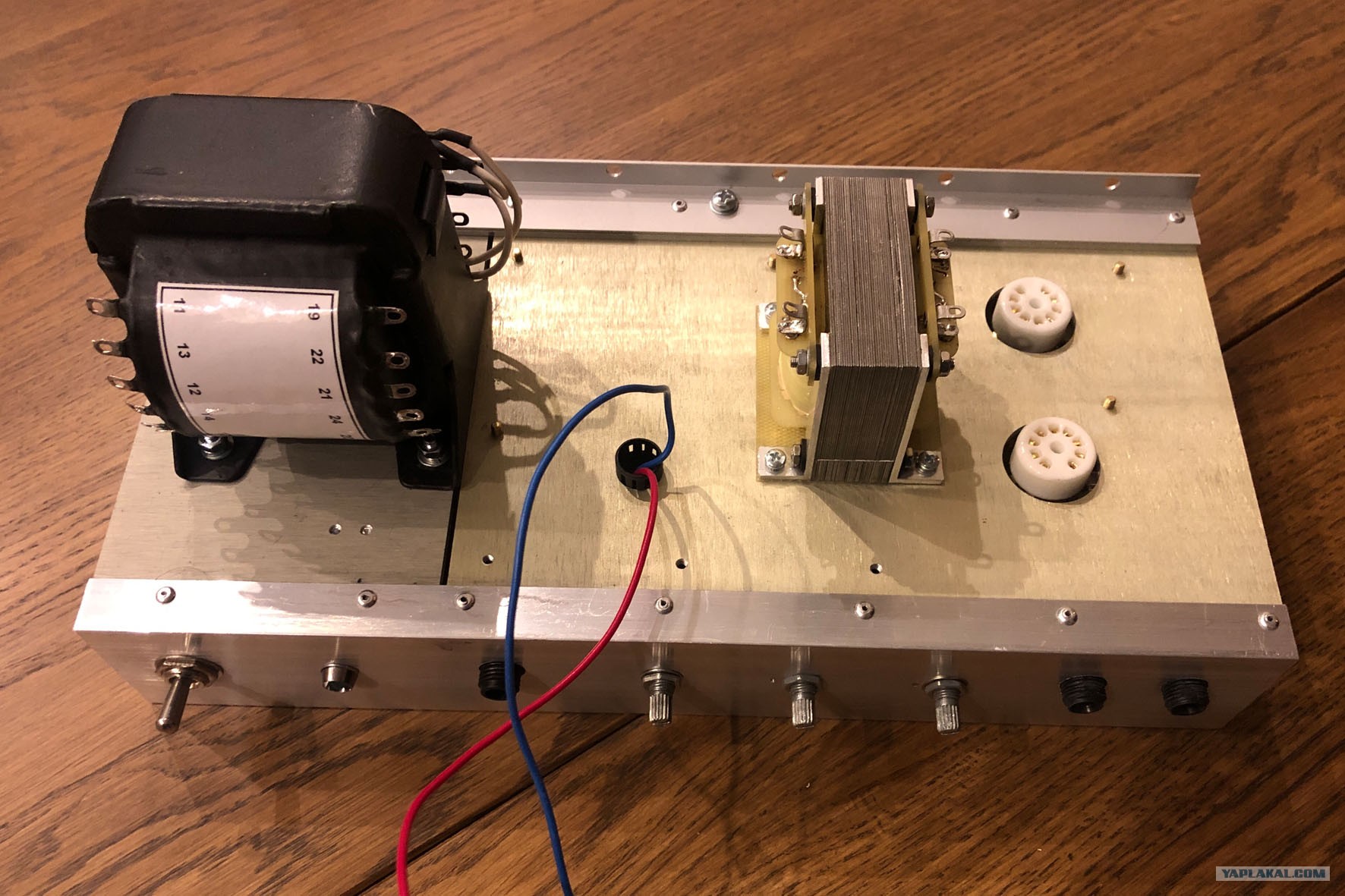

Потихоньку собираю. Поскольку регуляторы на 1м, да еще с разными характеристиками, оказалось найти крайне сложно, то пришлось ставить их разных типов. В плату они не влезали, закрепил их на шасси, и подпаялся проводками.

Вид с другой стороны.

Шасси в корпусе.

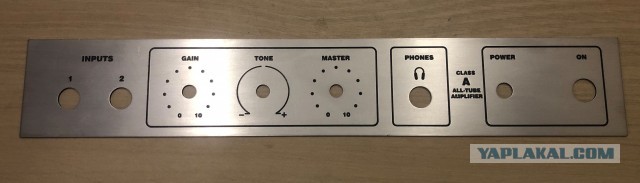

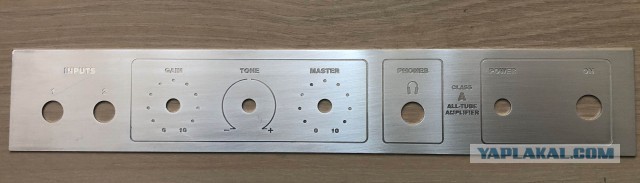

Дальше надо заниматься внешним видом. Гравирую переднюю панель.
За создание файла с рисунком передней панели отдельная благодарность Валере Афанасьеву, думаю, тут все его знают. Я бы проковырялся в Кореле 2 дня, а он сделал за 10 минут.

Заливаю канавки краской. И протравливаю щелочью. Теперь панели не страшны отпечатки пальцев.

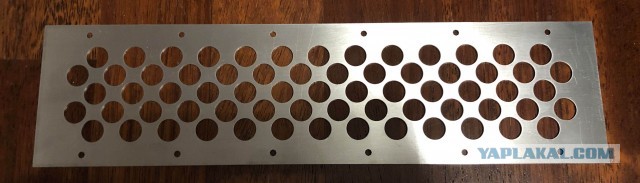

Задняя решетка.

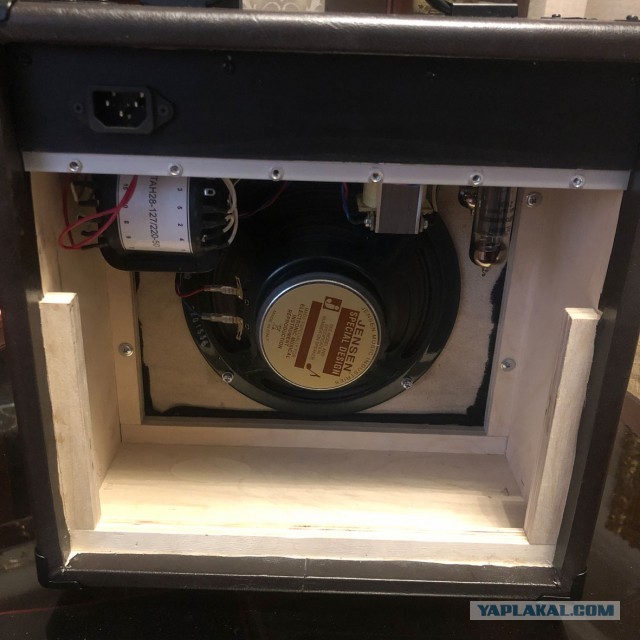

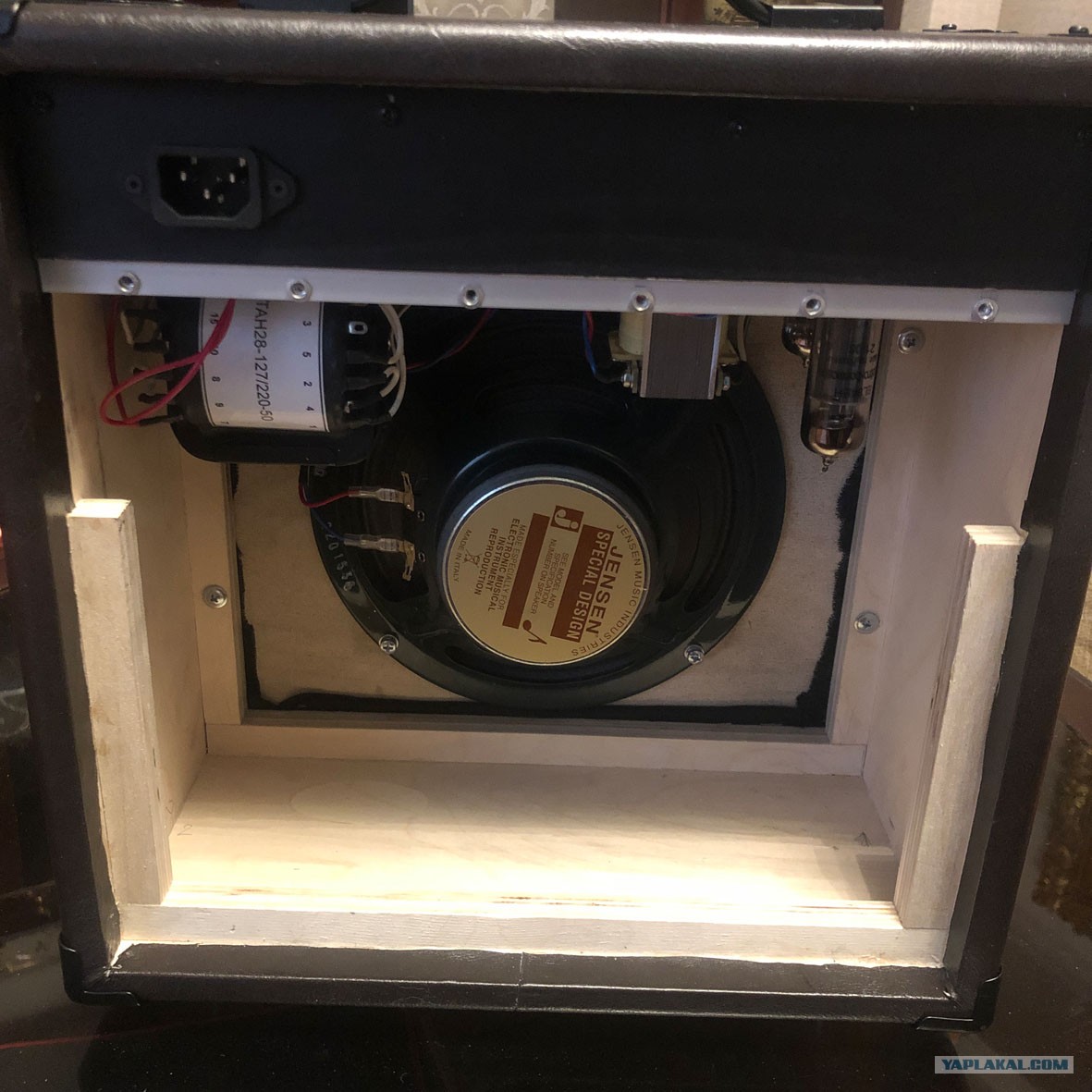

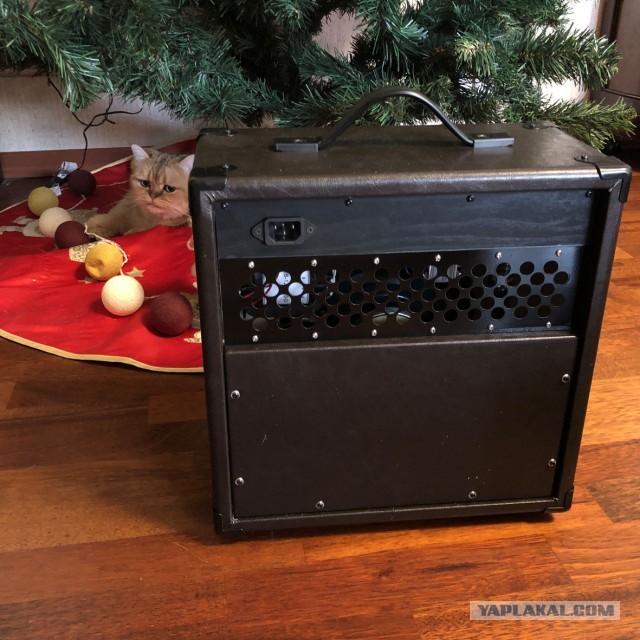

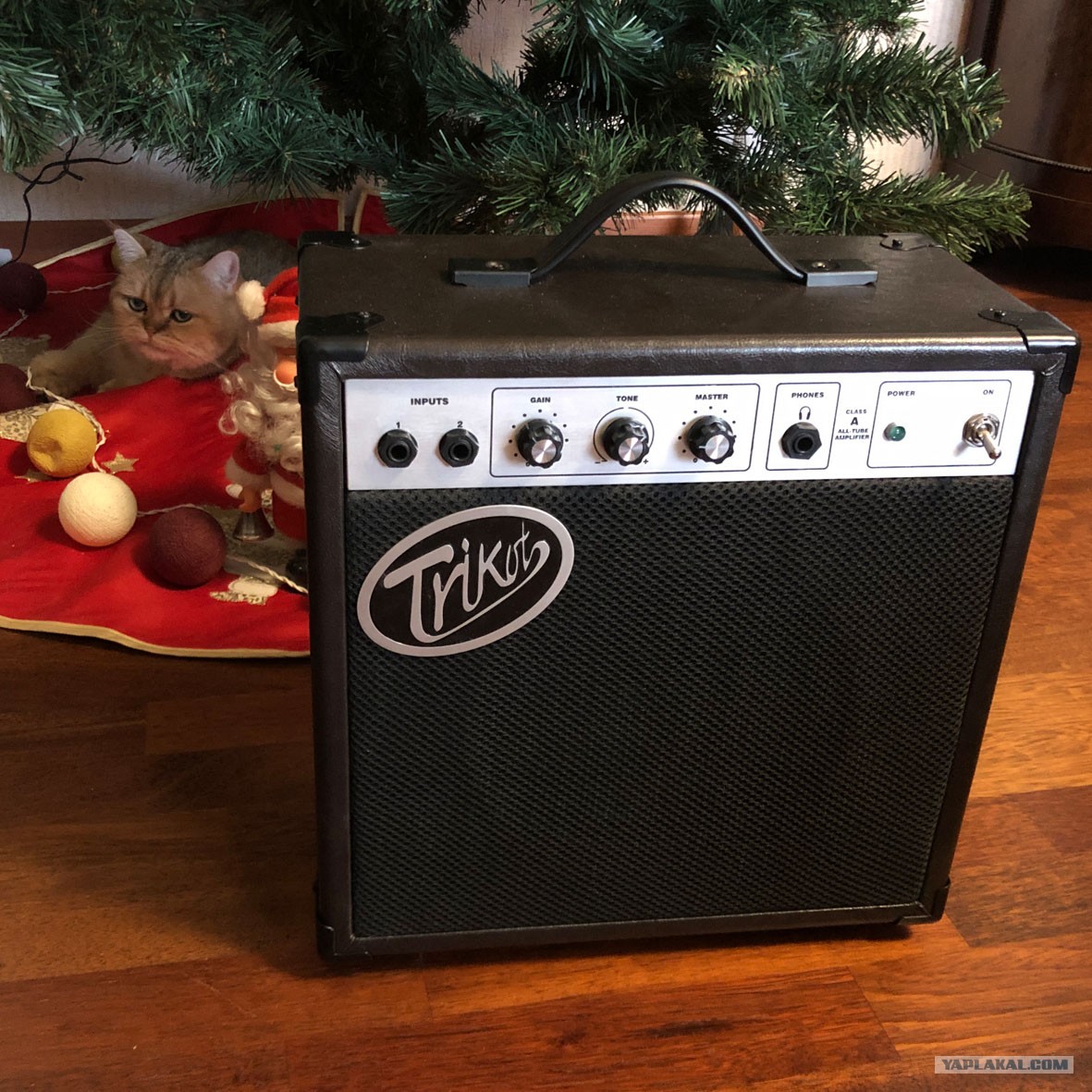

Ну и вид сзади, спереди все уже видели.
Как он звучит, мне нравится. Поскольку я играть не умею, то просто дергал струны. Сэмплов не будет. Есть небольшой фон 50гц, очень тихий, еле слышно. Точно не от накала, я его сдергивал, и не от высокого. Видимо силовой транс наводит на выходной.
Можете ругать-хвалить.
