Российский ответ Обаме, ОТРК "Искандер-М"

АСИММЕТРИЧНЫЕ ОТВЕТЫ БЕЛОРУССИИ И РОССИИ НА ПЛАНЫ ВАШИНГТОНА


Из Москвы и Минска практически синхронно, с разницей в один день, прозвучали заявления о том, что Россия начинает поставки в Республику Беларусь новейшего оперативно-тактического ракетного комплекса (ОТРК) "Искандер-Э", а сама начинает перевооружаться на еще более совершенный "Искандер-М". Обе стороны не скрывают, что данное переоснащение в немалой степени является ответом на размещение объектов американской противоракетной обороны (ПРО) в Польше и Чехии. Так устами своего официального представителя Андрея Попова это дал понять белорусский МИД: "Наша республика будет обеспечивать свою безопасность в новых условиях, в частности в условиях размещения элементов американской системы ПРО в Европе". Тем более что, по его словам, Минск не видит никаких объективных предпосылок и причин для размещения в непосредственной близости от Белоруссии элементов этой системы. И начальник Ракетных войск и артиллерии (РВА) Вооруженных Сил (ВС) РФ генерал-полковник Владимир Зарицкий также подчеркнул, что поставку российских "искандеров" Белоруссии вполне можно рассматривать как вариант асимметричного ответа на развертывание в Европе элементов американской ПРО.

Аналитики в обеих странах до сих пор "обсмаковывают" тему "Искандера" для Белоруссии. Это немудрено, поскольку взаимоотношения Минска и Москвы из-за известных ценовых проблем на газ и нефть для Белоруссии в последние год-полтора заметно охладились. А тут такая удачная договоренность в военной сфере! Ведь практически Белоруссия стала первой страной, куда начнутся поставки упомянутых ракетных комплексов. Предположения же порой носят фантастический (если тактично не сказать "бредовый") характер. Например, один из небезызвестных военных обозревателей договорился до того, что Россия, поставляя "Искандер-Э", таким образом транзитом через Белоруссию хочет переправить комплексы в Сирию. "ВПК" попытался, используя исключительно открытые источники, что называется, с разных ракурсов проанализировать ситуацию.

Высокоточный оперативно-тактический ракетный комплекс сухопутных войск 9К720 "Искандер" предназначен для скрытной подготовки и нанесения эффективных ракетных ударов по особо важным малоразмерным и площадным целям в глубине оперативного построения войск противника: огневым средствам (ракетные комплексы,РСЗО, дальнобойная артиллерия), самолетам и вертолетам на аэродромах, командным пунктам и узлам связи, важнейшим объектам гражданской инфраструктуры.

ОТРК 9К720 создан в результате совместной работы группы НИИ, КБ и заводов под руководством КБ машиностроения (КБМ г.Коломна), известной как фирма-создатель ракетных комплексов "Точка" , "Ока" . Пусковая установка разработана ЦКБ "Титан" (г.Волгоград), система самонаведения - ЦНИИ автоматики и гидравлики (г.Москва).

В условиях действия Договора по РСМД 1987 года и отказа от применения ядерного оружия на ТВД к современным тактическим комплексам предъявляется ряд принципиально новых требований:

* применение только неядерных средств поражения;
* обеспечение прецизионной точности стрельбы;
* управление на всей траектории полета;
* широкая номенклатура эффективного боевого оснащения;
* наличие в комплексе системы автоматизации боевого управления и системы информационного обеспечения, включая подготовку эталонной информации для систем коррекции и конечного наведения;
* возможность комплексирования с глобальными системами спутниковой навигации (ГССН - "Глонасс", "NAVSTAR");
* возможность поражения сильно защищенных целей;
* повышение огневой производительности;
* способность эффективно преодолевать действие средств ПВО и ПРО;
* возможность поражения движущихся целей.

Для удовлетворения вышеуказанных требований создан экспортный вариант ОТРК 9К720, получивший обозначение "Искандер-Э"."Искандер-Э" вобрал в себя лучшие научно-технические и конструкторские достижения в области оперативно-тактических ракетных комплексов и по совокупности реализованных технических решений, высокой боевой эффективности является оружием совершенно нового поколения, превосходящим по своим тактико-техническим характеристикам существующие РК 9К72 "Эльбрус" , "Точка-У" , "Lance", "АТАСМS", "Pluton" и др.

Основные особенности РК 9К720 "Искандер":

* высокоточное и эффективное поражение различных типов целей;
* возможность скрытной подготовки, боевого дежурства и эффективного нанесения ракетных ударов;
* автоматический расчет и ввод полетного задания ракет средствами пусковой установки;
* высокая вероятность выполнения боевой задачи в условиях активного противодействия противника;
* высокая вероятность безотказного функционирования ракеты при подготовке к пуску, а также в полете;
* высокая тактическая маневренность благодаря высокой проходимости боевых машин, смонтированных на полноприводных шасси,
* стратегическая мобильность за счет транспортабельности машин всеми видами транспорта, включая транспортную авиацию;
* автоматизация боевого управления ракетными подразделениями,
* оперативная обработка и доведение развединформации до соответствующих звеньев управления;
* длительный срок службы и удобство эксплуатации.

"Искандер-Э" по своим тактико-техническим характеристикам полностью соответствует положению Режима контроля за нераспространением ракетных технологий. Это "оружие сдерживания" в локальных конфликтах, а для стран с ограниченным жизненным пространством - стратегическое оружие. Структура комплекса, его системы управления, автоматизированного боевого управления и информационного обеспечения позволяют оперативно реагировать на новые требования без существенной доработки его боевых средств и, вследствие этого, гарантируют ему длительный жизненный цикл.

Для вооружения российской армии разработан вариант ракетного комплекса "Искандер" с увеличенной дальностью полета (400км) , а также оснащенный крылатой ракетой класса "земля-земля" системы "Калибр" (СКБ "Новатор" г.Екатеринбург). Комплекс, получивший обозначение "Искандер-М", успешно испытан 29 мая 2007г. на на полигоне Капустин Яр.

На западе комплекс получил обозначение SS-26.

В состав комплекса входят:

* ракета 9М723;
* самоходная пусковая установка 9П78 ( СПУ);
* транспортно-заряжающая машина 9Т250 (ТЗМ);
* командно-штабная машина 9С552 (КШМ);
* подвижный пункт подготовки информации 9С920 (ППИ);
* машина регламента и технического обслуживания (МРТО);
* машина жизнеобеспечения;
* комплекты арсенального и учебно-тренировочного оборудования.

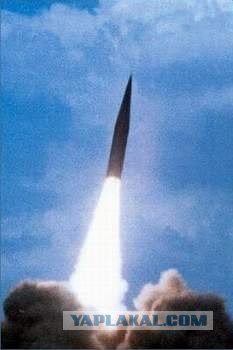

Ракета 9М723 - твердотопливная, одноступенчатая с неотделяемой в полете головной частью. Ракета управляется на всей траектории полета с помощью аэродинамических и газодинамических рулей. Траектория полета 9М723 не баллистическая, а управляемая. Ракета постоянно меняет плоскость траектории. Особенно активно она маневрирует на участке своего разгона и подхода к цели - с перегрузкой от 20 до 30g. Для того чтобы перехватить ракету 9М723, противоракета должна двигаться по траектории с перегрузкой в два-три раза выше, а это практически невозможно. Большая часть траектории полёта ракеты, изготовленной по технологии 'Стелс' и имеющей малую отражающую поверхность, проходит на высоте 50 км, что также существенно уменьшает вероятность ее поражения противником. Эффект 'невидимости' достигается за счет совокупности конструктивных особенностей и обработки ракеты специальными покрытиями.

Непосредственно на цель ракета выводится c помощью инерциальной системы управления, а затем захватывается автономной корреляционно-экстремальной оптической головкой самонаведения (см.фото). Принцип действия системы самонаведения ОТР 9М723 состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается бортовым компьютером с введенным в ходе подготовки ракеты к пуску эталоном. Оптическая головка обладает повышенной устойчивостью к существующим средствам радиоэлектронной борьбы и позволяет производить успешные пуски ракет даже в безлунные ночи, когда нет дополнительной природной подсветки цели, поражая подвижную цель с погрешностью плюс-минус два метра. Подобную задачу, кроме "Искандера", не может решить ни одна тактическая система в мире. Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, которая в кризисных случаях может быть выключена или выведена из строя радиопомехами. Комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях. Головка самонаведения может быть использована также на баллистических и крылатых ракетах различных классов и типов.

Ракета может быть оснащена различными боевыми частями (всего 10 типов) в т.ч.:

* кассетной боевой частью с осколочными боевыми элементами неконтактного подрыва;
* кассетной боевой частью с кумулятивными осколочными боевыми элементами;
* кассетной боевой частью с самоприцеливающимися боевыми элементами;
* кассетной боевой частью объемно-детонирующего действия;
* осколочно-фугасной боевой частью (ОФБЧ);
* фугасно-зажигательной боевой частью;
* проникающей боевой частью (ПрБЧ).

Кассетная боевая часть обеспечивает раскрытие на высоте 0.9-1.4км с дальнейшим отделением и стабилизацией боевых элементов. Боевые элементы оснащены радиодатчиками, подрыв боевых элементов осуществляется на высоте 6-10м над целью.

Благодаря реализации терминальных методов управления и наведения, управления на всей траектории полета, широкому набору мощных боевых частей и обеспечению комплексирования бортовой СУ с различными системами коррекции и самонаведения, а также высокой вероятности выполнения боевой задачи в условиях активного противодействия противника типовые цели поражаются пуском всего 1-2 ракет РК "Искандер-Э", что по эффективности эквивалентно применению ядерного боеприпаса.

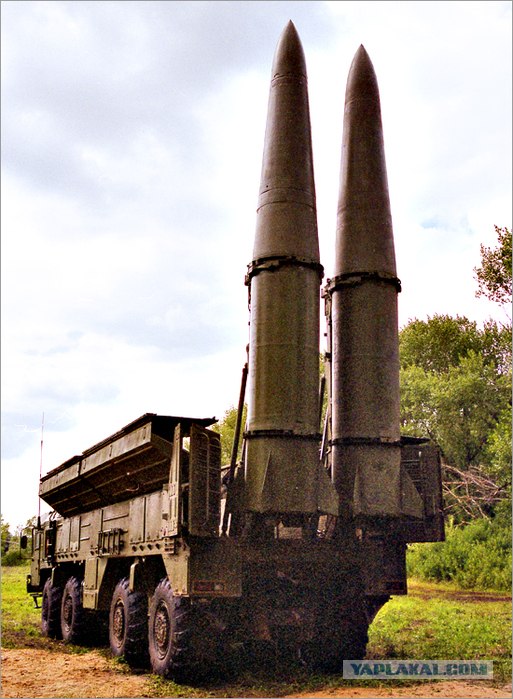

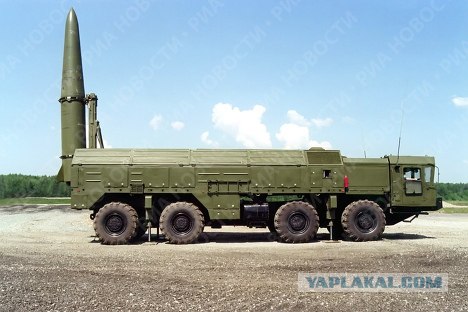

Полностью автономная СПУ размещена на колесном шасси 8х8 повышенной проходимости (МЗКТ-7930) и предназначена для хранения и транспортирования ракет, подготовки к пуску и пуска в пределах сектора стрельбы ±90°относительно направления заезда СПУ. СПУ обеспечивает: автоматическое определение своих координат, обмен данными со всеми звеньями управления, боевое дежурство и подготовку к пуску с нахождением ракеты в горизонтальном положении, одиночный и залповый пуски ракет, хранение и проверку ракет. Важнейшей особенностью пусковой установки стало размещение на ней не одной (как в "Точке" и "Оке"), а двух ракет. Время нахождения пусковой установки на стартовой позиции минимальное и составляет до 20 минут, при этом интервал между пусками 1-ой и 2-ой ракет не более одной минуты. Для пусков ракет не требуется специально подготовленных в инженерном и топогеодезическом отношении стартовых позиций, что может привести к их раскрытию противником. Пуски могут осуществляться из так называемой “готовности с марша”, т.е. пусковая установка заезжает на любую площадку (кроме болотистой местности и сыпучих песков) и ее расчет в автоматизированном цикле, без выхода из кабины проводит подготовку и пуск ракеты. После чего пусковая установка перемещается на пункт перезарядки и после загрузки ракет готова к нанесению повторного ракетного удара с любой стартовой позиции.

ТЗМ также размещается на шасси МЗКТ-7930 и оснащена стреловым краном. Полная боевая масса - 40000кг, расчет ТЗМ - 2 чел.

Система автоматизированного управления строится на базе унифицированной для всех уровней управления командно-штабной машины, выполненной на шасси семейства КАМАЗ. Настройка на определенный уровень управления (бригада, дивизион, стартовая батарея) осуществляется программным путем в процессе эксплуатации. Для обеспечения информационного обмена в пусковой установке размещена аппаратура боевого управления и связи. Информационный обмен может проводиться как по открытым, так и по закрытым каналам связи.

"Искандер-М" интегрирован с различными системами разведки и управления. Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата (типа "Рейс-Д") на пункт подготовки информации (ППИ). На нем рассчитывается полетное задание для ракеты и осуществляется подготовка эталонной информации для ракет с ОГСН, Затем по радиоканалам эта информация транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда - на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников.

Машина регламента и технического обслуживания (МРТО) размещена на колесном шасси автомобиля семейства "Камаз" и предназначена для регламентной проверки бортовой аппаратуры ракет, размещенных на ТЗМ (а также в контейнерах), проверки приборов, входящих в состав групповых комплектов ЗИП элементов комплекса и текущего ремонта ракет силами расчета МРТО.

Масса машины составляет 13,5 т, время развертывания не превышает 20 мин., время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты – 18 мин., расчет - 2 чел.

Пункт подготовки информации (ППИ) предназначен для определения координат цели, подготовки необходимой информации и доведения ее до самоходной пусковой установки.

ППИ имеет два автоматизированных рабочих места, обеспечивает определение координат цели и доведение их до СПУ за время не более 2 и 1 минуты соответственно. Способен вести непрерывную боевую работу в течение 16 часов.

Это сообщение отредактировал Daemoon - 30.07.2009 - 10:22

Основные характеристики:

Дальность стрельбы, км 50-280

Время пуска ракет, мин 4-16

Интервал между пусками, мин 1

Количество ракет на СПУ/ТЗМ 2/2

Тип БЧ: кассетная, осколочно-фугасная, проникающая

Система управления: автономная инерциальная с оптической ГСН

Масса ракеты/БЧ, кг 3800/480

Двигатель ракеты РДДТ

Температурный диапазон, град. + 50

Срок эксплуатации, год: 10, в т.ч. 3 в полевых условиях

Ракетный комплекс "Искандер" по своим тактико-техническим характеристикам полностью соответствует требованиям Режима контроля за нераспространением ракетных технологий. Он является "оружием сдерживания" в локальных конфликтах, а для стран с ограниченной территорией - стратегическим оружием. Структура комплекса, его системы управления, автоматизированного боевого управления и информационного обеспечения позволяют оперативно реагировать на новые требования без существенной доработки его боевых средств и, вследствие этого, гарантируют ему длительный жизненный цикл.



ОТРК "Искандер" интегрирован с различными системами разведки и управления. Он способен получать информацию о назначенной для поражения цели со спутника, самолета-разведчика или беспилотного летательного аппарата (типа "Рейс-Д") на пункт подготовки информации (ППИ). На нем рассчитывается полетное задание для ракеты и осуществляется подготовка эталонной информации для ракет. По радиоканалам эта информация транслируется на командно-штабные машины командиров дивизиона и батареи, а оттуда - на пусковые установки. Команды на пуск ракет могут поступать с КШМ или с пунктов управления старших артиллерийских начальников.



Размещение на каждой СПУ и ТЗМ двух ракет значительно повышает огневую мощь ракетных дивизионов, а интервал в одну минуту между пусками ракет по разным целям обеспечивает высокую огневую производительность.



По своей эффективности, с учетом совокупных боевых возможностей, оперативно-тактический рактеный комплекс "Искандер" эквивалентен ядерному боеприпасу.
Источник

Это сообщение отредактировал Daemoon - 30.07.2009 - 10:55

страшная машина... мне бы таких парочку в гараж

машина конечно пипец, но такой страны как Белоруссия не существует, есть Республика Беларусь или просто Беларусь!!!

Вперёд Россия! Чет представил Чуркина на заседании ООН с туфлей в руках.

Эх ассиметричный ответ. Представляю каким бы был ответ в годы эдак 70-е. А по правде, лишь бы не было войны.

Искандер жосткая штука.
запустил и забыл- сама найдет как кого зачепить.
в 2008 пиндосы хотели к грузии приплыть, 58 армия точки У поставила перед рокским тоннелем. и пустили утку, мол искандерами пуляют.
Турки сразу "не смогли" дать проход

теме плюз. А во втором посте это что везут?

страшная штука)) темке плюс однозначно!!! а во втором посте "Тополь-М" перед парадом на красной площади)) стартпостер будь внимательней!

я видел старт "Точки", это сильная весчь
Искандер должен ЖЕЧЪ

м-да... если поставки действительно будут..., что тут сказать - началась гонка...!!! ТЕМЕ ПЛЮС.

Свое внимание заострил на 2 фотке, над проезжающем "Тополь-М" баннер суперфинал......задумался, да уж точно суперфинал всему на планете Земля......

Ах это милое уху имя -Искандер, фамилию не помню, по-мойму на М...
