Чего уж греха таить. Бытует у нас в народе такое мнение, что широкое распространение кустарной защиты техники – это показатель технологической отсталости армии воюющей стороны. Дескать, уровень бронирования машин современным угрозам уже не соответствует, потому и вешают на них мешки с песком, наваривают стальные листы, решётки и прочее. За примером далеко ходить не надо: та же сирийская война наглядно показала, как военные пытались защитить свои устаревшие танки, выстраивая целые «бронесараи».

via

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
gizphone
6.10.2022 - 15:38
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Но есть здесь и другой аспект. И он простой: стремление выжить. Какой бы современной ни была техника, экипажи всё равно будут пытаться усилить её броню всеми подручными средствами, чтобы повысить как боевую эффективность, так и собственные шансы на выживание. Так было и так будет всегда. И российская армия совместно с союзными силами в специальной военной операции на Украине – не исключение.

Здесь будет мало текста, но больше фотографий.

[^]
gizphone
6.10.2022 - 15:38
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
«Козырьки» на башнях от «Джавелинов»

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

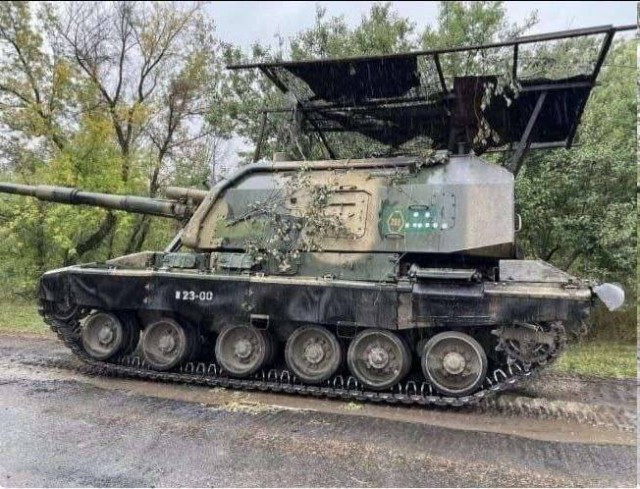

Самоходная артиллерийская установка «Мста-С», ставшая трофеем для ВСУ. Крыша машины оборудована «козырьком». Противокумулятивная ценность его сомнительна, а вот маскировочная – очень даже может быть.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Вообще, конечно, «козырьки» уже стали одним из символов специальной военной операции на Украине. И, хотя на российских танках они были замечены ещё задолго до 24 февраля, широкое распространение подобное экранирование получило уже в ходе боевых действий. Причём их качество в буквальном смысле варьируется от вполне заводского до лютой кустарщины в стиле «содрали рабицу с забора и приварили».

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

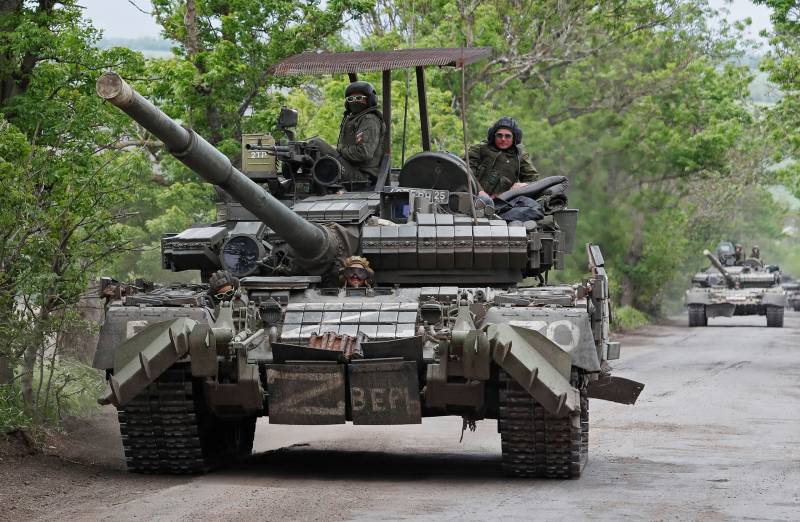

Пример крайне некачественного изготовления «козырька». Сделали по принципу, что называется, «слепили из того, что было».

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Ставят «козырьки» фактически на всё, к чему их можно приварить. Это и, собственно говоря, сами танки, и самоходки, БТР и даже транспортные машины типа МТ-ЛБ и других. Однако практическая ценность этой защиты уже давно под вопросом. От противотанковых суббоеприпасов кассетных снарядов или миномётного обстрела они, конечно, спасти могут, но от «Джавелина» – вряд ли.

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Многие Т-62М тоже получили «козырьки».

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:39
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Известно, что пробиваемость кумулятивного снаряда при подрыве на расстоянии от брони даже увеличивается. Разумеется, это расстояние находится в пределах 5–6 калибров заряда, после чего характеристики бронепробития начинают резко снижаться.

Тем не менее, чтобы сдержать тандемную боеголовку американской ракеты, дистанция между «козырьком» и тонкой крышей башни танка должна быть очень большой, а это уже влияет на его устойчивость и склонность к «зацепу» о какие-нибудь препятствия.

[^]
gizphone
6.10.2022 - 15:40
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Лёгкая гусеничная техника тоже не лишена возможности заиметь вторую крышу. Пример: МТ-ЛБ.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:40
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Да и эксплуатационные моменты тоже есть: неудобство загрузки боеприпасов, сниженная обзорность из танка, ограничение наводки крупнокалиберного пулемёта и проч. Но польза, как ни крути, от второй крыши есть, о чём уже было сказано выше

[^]
gizphone
6.10.2022 - 15:40
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Самоходная артиллерийская установка «Акация». Здесь экраны в верхней полусфере уже работают в качестве каркаса для установки маскировочной сетки, что при обилии вражеских БПЛА в небе – далеко не безосновательно.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:40
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Эксперименты с динамической защитой

[^]
gizphone
6.10.2022 - 15:40
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Танк Т-64А союзных сил. Этой машине, в принципе, динамическая защита по штату положена не была, но требовалась определённо. Да, выполнено кустарно и без соответствующих конструкций на башне, но хоть так.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:41
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Так уж повелось, что динамическую защиту (ДЗ) у нас почитают за самое эффективное средство против кумулятивных боеприпасов – ну чистая панацея в натуральном виде.

Доходит порой до того, что её в кустарном порядке устанавливают на лёгкую технику типа БМП или БТР. Делать такое не следует, поскольку она не только не защитит от какой-нибудь противотанковой гранаты, но и проломит тонкую броню собственным взрывом.

А проломы там образуются действительно огромные: шириной от 18–20 сантиметров и выше. Так что, помимо кумулятивной струи, экипаж и десант получит ещё и град осколков от бронекорпуса.

[^]
gizphone
6.10.2022 - 15:41
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

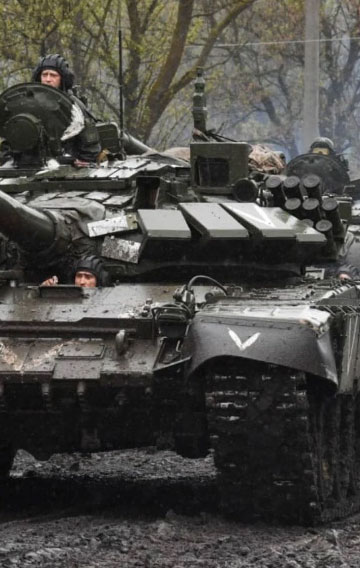

«Семьдесятдвойка» с частоколом из динамической защиты. Кустари попытались перекрыть ослабленные зоны башни блоками «Контакта». Выглядит довольно монструозно. На «крыльях» (над направляющими колёсами) также видны блоки «Контакта». Подобное решение уже в серийном варианте практикуется на Т-90М, поскольку это уязвимая зона, как для ходовой части, так и для борта корпуса танка.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:41
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Что касается установки дополнительной динамической защиты на танки, то это категорически приветствуется. Будем честны, стандартные комплекты реактивной брони на наших тяжёлых боевых машинах перекрывают не все проекции, поэтому голых мест хватает с избытком.

Так что танки, нестандартно увешанные заветными «кирпичиками» – дело вполне объяснимое. Кроме того, в рядах союзных сил есть экземпляры техники, которым динамическая защита по штату не положена, но очень нужна.

[^]
gizphone
6.10.2022 - 15:41
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

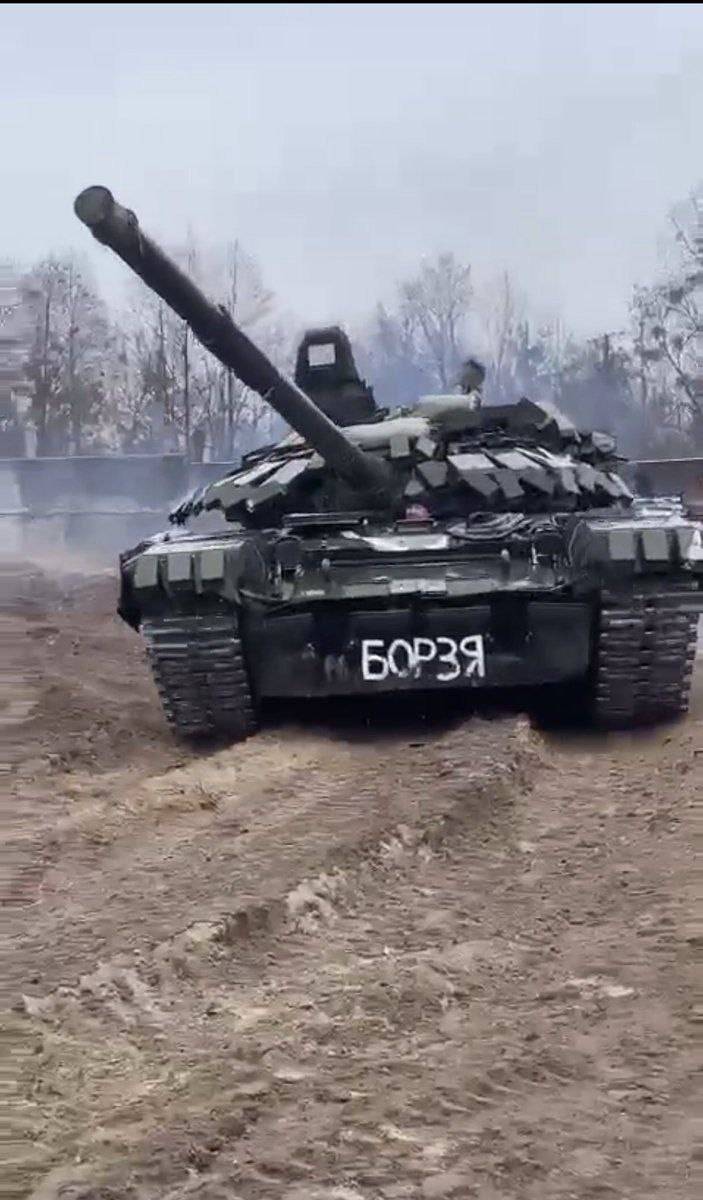

Ещё одна вполне приличная попытка перекрыть ослабленные зоны башни блоками динамической защиты.

Это сообщение отредактировал gizphone - 6.10.2022 - 15:45

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Т-80БВК, который, по всей видимости, попал в качестве трофея ВСУ. К штатному «Контакту» на танке прибавлены башенные блоки от «Контакт-5».

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Экраны

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

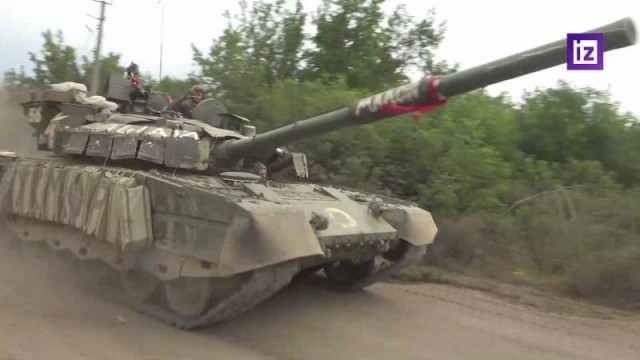

Т-72Б3 образца 2016 года. Тут, что называется, «комбо». Экранирующие мешки, «лопухи» из резины на башенных блоках ДЗ и висящий на них «Контакт».

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Экранирование брони танков кустарными методами – атрибут практически всех войн, где эти самые танки применялись и применяются. Мешки с песком, решётки, стальные листы и даже камни в металлических корзинах – далеко не полный список кустарных модификаций.

Однако на сегодняшний день характеристики бронепробиваемости противотанковых средств таковы, что никакая разумная (если не брать в расчёт «бронесараи» из Сирии) экранировка, за исключением правильно изготовленных решёток против гранат типа ПГ-7, защиты толком не прибавит. Так что все эти «лопухи» на башнях, камни и прочее против мощных снарядов – скорее, моральная поддержка.

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564

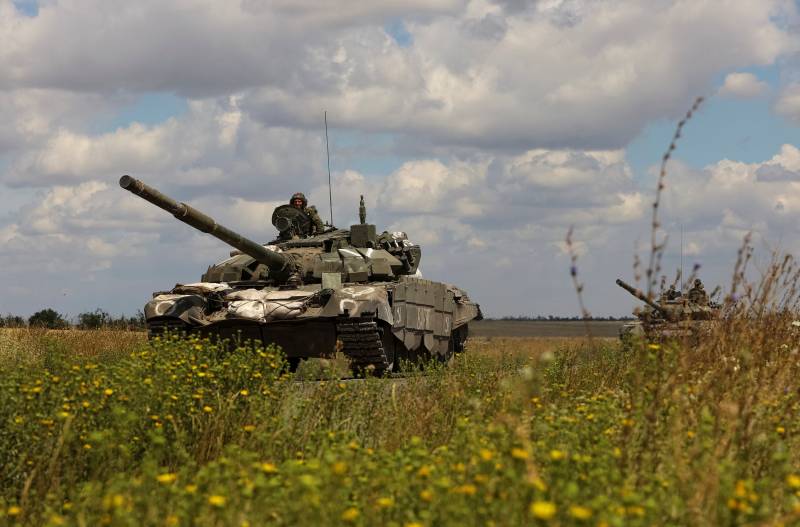

Т-72Б3 с щебнем в корзинах и мешками в лобовой проекции.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:42
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Т-72Б с дополнительными блоками динамической защитой «Контакт». Видны «лопухи» (экраны) из резиновых листов на башенных блоках «Контакт-5».

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
gizphone
6.10.2022 - 15:43
Статус: Offline


Ярила

Регистрация: 8.10.19
Сообщений: 18564
Здесь «лопухи» на башенных блоках динамической защиты, по всей видимости, уже металлические.

Защита бронетехники в спецоперации: щебень, «козырьки» и прочая кустарщина

[^]
