В состав боевых средств комплекса входят:
боевая машина (до 6 БМ в батарее);
зенитная управляемая ракета;
30-мм выстрел;
транспортно-заряжающая машина (одна машина на 2 БМ)
Средства технического обслуживания:
машина технического обслуживания (для обслуживания и ремонта механических узлов);
машина ремонта и технического обслуживания (для обслуживания и ремонта электронных узлов и блоков);
юстировочная машина (для проведения юстировочных работ);
машина ЗИП (для перевозки группового комплекта ЗИП).
Учебно-тренировочные средства, входящие в состав комплекса, предназначены для обучения и тренировки расчетов БМ основным приемам боевой работы и техническому обслуживанию. Они представлены классным и мобильным вариантами тренажеров.
Комплекс “Панцирь” оснащен 12 новыми ЗУР 57Э6 (экспортное обозначение 57Э6Е), внешне и по компоновке похожими на ракеты 9М311 ЗРАК “Тунгуска”. Корпус ракеты бикалиберный, стартовый двигатель находится в отделяющейся ступени. Ракета имеет малое полетное время на стартовом участке. Зона поражения по дальности составляет 12 км, по высоте - 8 км. Масса боевой части, состоящей из стрежневых поражающих элементов, равна 20 кг. В ракете используется воздушно-динамических рулевой привод. Комплекс может наводить одновременно до 3 ракет. Система наведения ракет - радиокомандная.
Артиллерийское вооружение “Панциря” состоит их двух 30-мм автоматических пушек 2А72. Пушки одноствольные. Питание селективное из двух патронных лент с осколочно-фугасными зажигательными и бронебойными снарядами.
В отличии от других ЗСУ, находящихся на вооружении российской армии, данный комплекс смонтирован на автомобильном шасси высокой проходимости с колесной формулой 8х8 “Урал-5323.4″ с двигателем КамАЗ-7406 мощностью 260 л.с. Цель использования автомобильного шасси - удешевление комплекса, который должен прикрывать тыловые объекты, а не войска в боевых порядках.

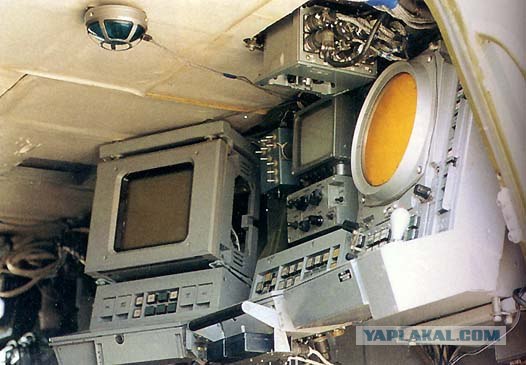

Боевой модуль, установленный на крыше кузова боевой машины, включает в себя 2 блока по 6 зенитных ракет, две пушки, размещенные с внутренней стороны пусковых контейнеров ЗУР, и систему управления. В кузове боевой машины находятся рабочие места операторов наведения и командира БМ. Для управления стрельбой ракетного и пушечного вооружения в составе комплекса имеется единая многорежимная многоспектральная система управления. Она состоит из следующих основных компонентов:
РЛС обнаружения целей дециметрового диапазона с автоматическим измерением азимута, дальности, угла места и скорости цели (зона обзора по азимуту и углу места 360°х60°, дальность обнаружения - до 25км;
импульсно-доплеровской РЛС сопровождения целей и ракеты миллиметрового диапазона (автозахват на сопровождение на дальности до 18км);
двух независимых оптико-электронных систем сопровождения воздушных и наземных целей ИК-диапазона (автозахват на сопровождение на дальности до 18км, поле зрения 1.8°х2.7°).
Система управления комплекса обладает высокой устойчивостью к помехам любого типа благодаря объединению радиолокационных и оптико-электронных средств в единую систему, работающую в дм-, см-, мм- и ИК диапазонах длин волн. В радиолокационном режиме работы возможен залп из двух ракет по одной цели. Система может автоматически сопровождать до 20 целей и выдавать целеуказания с точностью 0.4° по азимуту, 0.7° по углу места и по дальности - 50м. Система в автоматическом режиме осуществляет вычисление параметров цели и ее движения, выбор вооружения и назначение вида огня.
По утверждению разработчиков, комплекс “Панцирь” обладает уникальной возможностью вести стрельбу из всех видов оружия в движении (ЗСУ “Тунгуска” обеспечивает стрельбу в движении только пушечным вооружением).
Особенности комплекса:
Комбинированное ракетно-пушечное вооружение (РВ и ПВ), позволяющее создать сплошную зону поражения - до 18 - 20 км по дальности и до 10 км - по высоте.
Зенитная управляемая малогабаритная ракета с высокими летно-баллистическими характеристиками (Vmax=1300 m/с) и большим могуществом осколочно-стержневой боевой части (масса БЧ=20 кг при массе маршевой ступени 30 кг).
Абсолютная помехозащищенность, достигаемая за счет создания единой многорежимной и многоспектральной радиолокационно-оптической системы управления, работающей в дм-, см-, мм- и ИК диапазонах длин волн.
Универсальность действия по целям, т.е. поражение широкого спектра воздушных целей: самолетов и вертолетов до применения ими бортового оружия; малоразмерных управляемых ракет, а также наземных легкобронированных целей и живой силы противника.
Полностью автоматический режим боевой работы (БР) как в отдельной боевой единице, так и в составе подразделения из нескольких боевых машин, что позволяет улучшить временные характеристики и снизить психофизиологическую нагрузку на членов экипажа.
Высокая боевая производительность за счет малого времени реакции, высокой скорости полета ЗУР и наличия двух независимых каналов наведения, работающих в широком секторе (90ох90о по азимуту и углу места).
Автономность боевого применения за счет наличия в одной боевой единице средств обнаружения, сопровождения и поражения.
Командная система наведения зенитных управляемых ракет, позволяющая создать малогабаритную маневренную ракету высокой боевой эффективности.
Пассивный режим работы и сверхвысокая точность наведения за счет использования инфракрасного канала длинноволнового диапазона с логической обработкой сигнала и автоматическим сопровождением цели.
Основные свойства системы управления
Одновременный обстрел двух целей с разных направлений за счет двух независимых постов - радиолокационного и оптического.
Высокая устойчивость к любого типа помехам благодаря объединению радиолокационных и оптико-электронных средств в единую систему, работающую в дм-, см-, мм- и ИК диапазонах длин волн. Организация залпа из двух ракет по одной цели в радиолокационном режиме работы. Малое время реакции в пределах 4 - 6 с за счет автоматического сопровождения до 20 целей станцией обнаружения целей и выдачи целеуказания с точностью (по азимуту - 0,4о, по углу места - 0,7о, по дальности - 50 м), обеспечивающей быстрый допоиск и захват целей ССЦР и ТОС на сопровождение.
Вычисление параметров цели и ее движения, выбор вооружения и назначение вида огня. Реализация полного цикла боевой работы - от поиска целей до их поражения в автоматическом режиме.
Возможность ведения боевой работы членами экипажа в полуавтоматическом режиме.
В зависимости от местных условий в районе боевых действий и вариантов боевого применения комплекс «Панцирь-С1» может работать в одном из следующих режимов:
Автономные боевые действия
БМ работает автономно и обеспечивает реализацию полного цикла: поиск, обнаружение, опознавание, выбор опасной цели, целеуказание, допоиск, захват, сопровождение и обстрел цели РВ и ПВ.
Совместные боевые действия
Совместно работает батарея, включающая 6 БМ, между которыми установлена телекодовая связь. Каждая из БМ реализует полный цикл БР по выбранным ею целям. Информацию о выбранных для обслуживания целях каждая БМ сообщает на остальные БМ батареи, которые исключают ее из своего перечня обслуживаемых целей.
Работа под управлением батарейного командирского пункта
Каждая из 6 БМ реализует все этапы боевой работы, начиная с отработки целеуказания. Целеуказание выдается с командного пунта.
Работа по принципу «Ведущий - Ведомый»
Работает батарея, включающая 6 БМ, одна из которых назначается «ведущей», а другие - «ведомыми». «Ведущая» БМ работает как командный пункт, а также реализует функции боевой машины как при автономных боевых действиях. Каждая из «ведомых» БМ принимает целеуказание от «ведущей», а в остальном работает как под управлением батарейного КП.
