Однажды при покупках для ремонта обратил внимание на полностью деревянный конструктор из бука – бревенчатый домик. Разумеется купил, детям более или менее понравилось. При этом в домике куча упрощений, часть деталей на клею, т.к. сделать все соединения довольно трудозатратно. Сначала посетила мысль «доработать напильником», которая потом превратилась в идею сделать свой с нуля.

Я снимаю место в столярном цеху, это хобби, немножко делаю для себя мебель, здесь есть пара тем.

Основная идея - я терпеть не могу имитации, всякие "под", поэтому стараюсь покупать настоящее и делать всё по-настоящему, то есть "из", соответственно это получается дорого и/или трудоемко.

Еще важная идея - конструктор должен быть полностью сборный без клея и каких-либо металлических крепежных элементов. Старался делать минимум упрощений.
В качестве материала выбрал бук, так он плотный, твердый и достаточно однородный.
Делать решил в формате брусового каркаса - это стиль Timber frame, довольно популярный в США

Будет всего около 34 (плюс-минус)

Как я делал деревянные игрушки-конструкторы

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
kikunak
12.08.2022 - 21:41
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Для начала заготовки, шипы пилил на циркулярке.

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:42
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Затем пазы - намного более трудоемко.

Это сообщение отредактировал kikunak - 12.08.2022 - 21:42

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:43
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Я еще не знаю что это будет - пока только наметки каркаса

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:43
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Облегчил себе задачу, прохожу сначала фрезером, а стамеской только углы.

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:45
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Теперь нужна кровля, а для неё стропила. Пилил на циркулярке с помощью приспособы и танцев с бубном, ведь всё должно подходить плотно.

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:45
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Совпало

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:45
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Каркас готов. Ни стен, ни пола, ничего. Значит будет навесом

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:46
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Еще фото чтобы рассмотреть конструкцию

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:47
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Кровлю решил делать из "тёса". На самом деле конечно так никогда тёс не крепили, но пусть так

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:48
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079

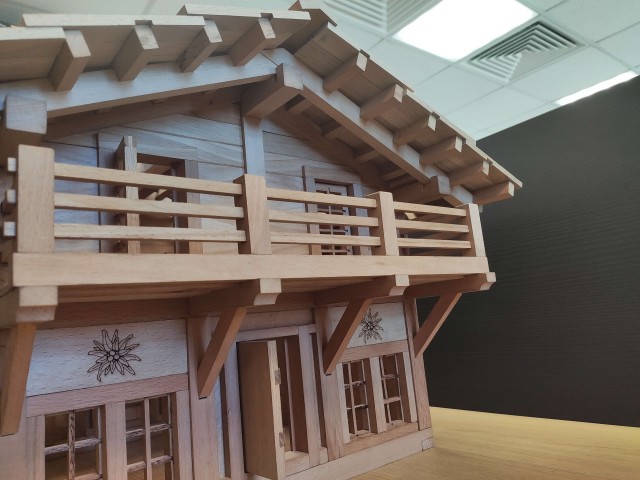

Сначала думал сдеать стены и превратить в сарай, но навес слишком низкий, поэтому плюнул и решил делать уже большой каркас - домика в стиле альпийского шале. Конструктив конечно не совпадает... ну по мотивам.


Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:49
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
В шале обязательно должен быть балкон с укосинами снизу

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:50
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Долго думал как делать обшивку фасада, особенно второго этажа под кровлей. Не придумал ничего лучше чем пилить ласточкин хвост самой маленькой фрезой, которую смог купить. Потом 100 раз пожалел

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:51
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Возведение фасадной части.

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:51
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Что-то вырисовывется

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:52
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Теперь дверь. Тут ласточкин хвост оказался очень кстати, тем более что эта конструкция соответствует историческим постройкам - дверь на шпонках

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:53
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Разумеется нужны окна и обязательно с мелкой "расстекловкой", стекол конечно не будет, но рамы надо сделать.
Заготовки

Это сообщение отредактировал kikunak - 12.08.2022 - 22:14

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:54
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Частично собрано

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:54
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Окно (или балконная дверь) готово

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:54
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Всё же дверь

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:55
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079

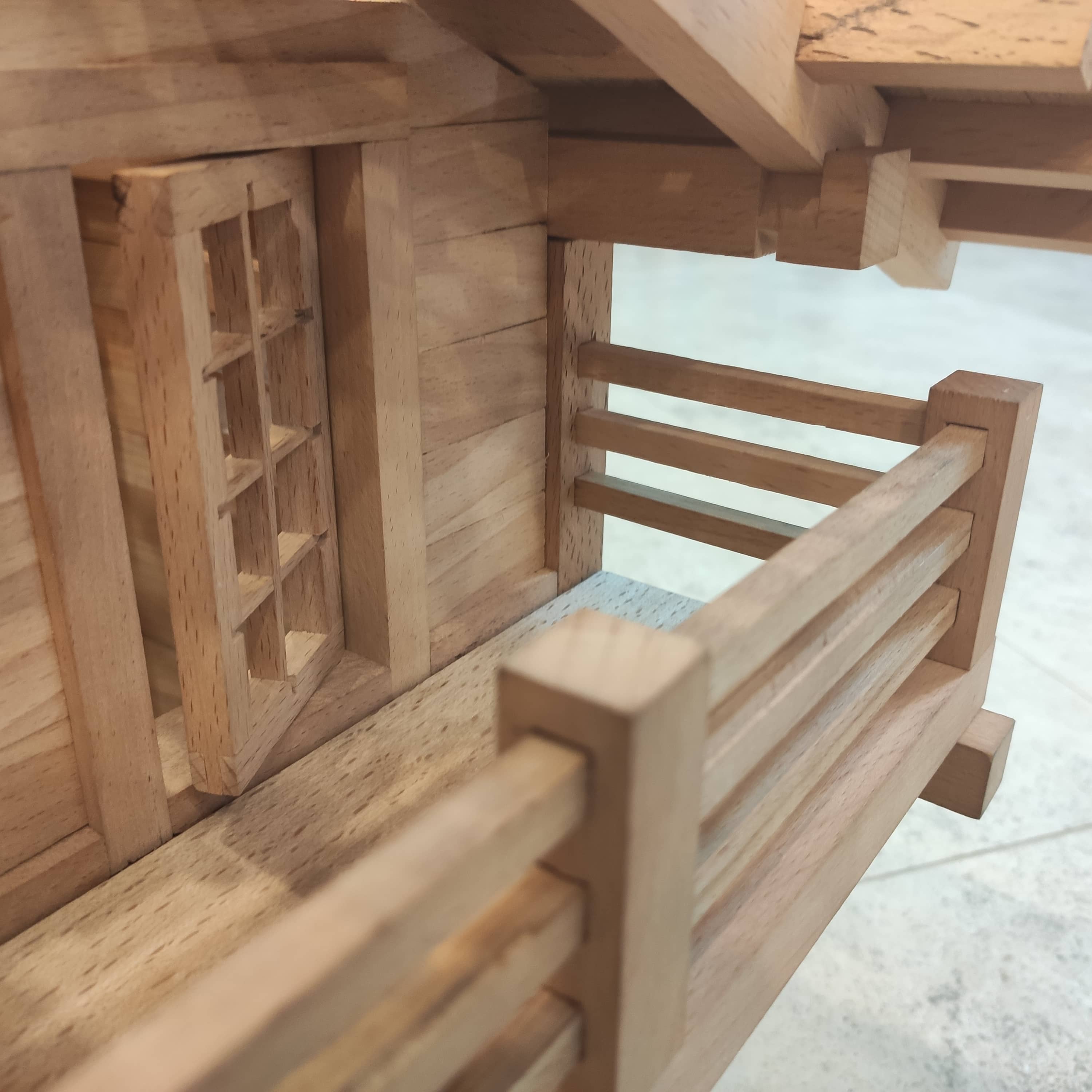

По-моему, вполне органично смотрится на балконе

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:56
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Поротивоположный фасад решил делать без ласточкиных хвостов за счёт дополнительной рейки с пазом под кровлей

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:56
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Фасад

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:56
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Вид сбоку
Обшивка - это тонкие рейки, вставленные в пазы в каркасе.
Как оказалось впоследствии - это соответствует некоторым историческим конструкциям и называется "заплот".

Это сообщение отредактировал kikunak - 12.08.2022 - 21:58

Как я делал деревянные игрушки-конструкторы

[^]
kikunak
12.08.2022 - 21:58
Статус: Online


Ярила

Регистрация: 23.02.09
Сообщений: 6079
Для дверки смастерил ручку.
