ЯП ТВ. Мастерим режиссерский пульт

Дорогие Яповцы, на фоне периодических постов на тему «выброси телек нафиг» и в силу специфики своей работы, хочу предложить вам идею, создать собственное ЯП ТВ с блекджеком и работницами!

Я, инженер телевидения, в здравом уме и не очень трезвой памяти, предлагаю вашему вниманию цикл (если зайдёт конечно) постов на тему «как сделать ТВ с минимальными затратами». А начну с поста о создании собственного режиссерского пульта.

Будет много текста и 12 фото.

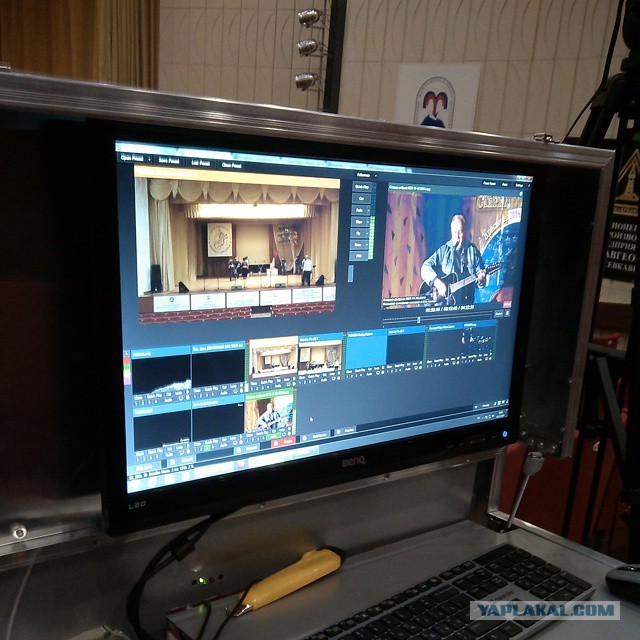

Данный проект начался с углублённого изучения программного видеомикшера vMix. Когда начинаешь активно использовать хотя бы 50% этого ПО, само собой как-то приходит осознание, что управлять всем этим разнообразием через клавиатуру и мышь не очень удобно. Эта мысль не обошла и меня стороной. Захотелось чего-то удобного, оперативного. Побегав по поисковикам, я обнаружил в продаже готовые решения. Все они работают по протоколу MIDI, так что разнообразие моделей, годных для наших целей, просто огромное. Начиная от именитых брендов типа AKAI и заканчивая разработками самой компании vMix. Даже любимый «народный китайский» магазин выдавал по запросу vMix controller много предложений начиная от 150$ и выше. И, казалось бы, выбирай и пользуй, но то клавиш слишком мало, то слишком много, то подсветка яркая, то одноцветная, то ценник кусается. И вообще, это же не наши методы. Получается, как бы, подсознание само заставило прийти к этому… Ну что же, для таких отбитых как я, ардуина тоже имеет библиотеку протокола MIDI, так что примеров самоделок так же масса.
Нам потребуется ардуина на базе, например, ATMega32U4. Вполне подойдет Leonardo или китайские клоны типа ProMicro.

Будем использовать матричное подключение кнопок, а подсветку сделаем из адресных светодиодов WS2812.

И так, определившись со схемой, садимся за печатные платы.

Плат будет 3. Основная и две вспомогательные, соединенные шлейфом. Не задействованные порты я вывел на верхний шлейф, что бы можно было их использовать в дальнейшем, без серьезных переделок.

А так как я стал ленив и немного криворук с возрастом, платы я решил заказать у китайцев.

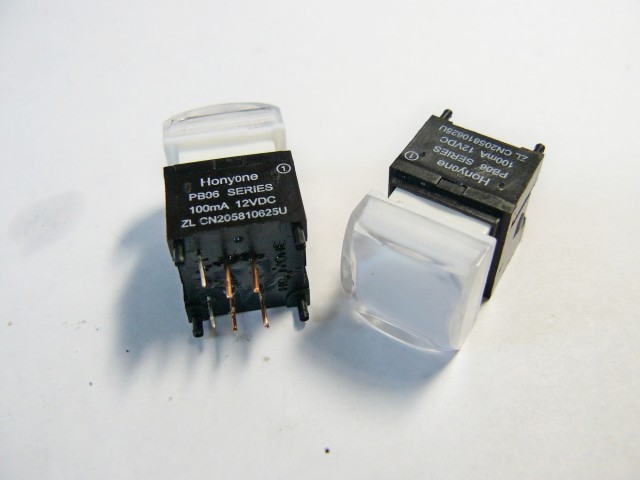

И как только платы приехали, бросаемся собрать девайс. Но для начала нужно уделить внимание основному органу управления – кнопкам. Дело в том, что в качестве кнопок мне хотелось видеть те, что используются в настоящих «взрослых» видеомикшерах типа Sony или Guramex. И такие кнопки я нашел в Китае.

Но нам придется переделать на адресные диоды:

разбираем кнопку и вынимаем оттуда индикатор. Далее берем адресный диод и припаиваем к нему 4 ножки, сверлим 4 отверстия в корпусе кнопки и пропускаем через них ножки нашего диода, не забываем приклеить их там. Собираем кнопку. И так 18 раз.

Это сообщение отредактировал Архар - 4.06.2022 - 14:30

После этих издевательств останется сущий пустяк, повтыкать всё в плату и собрать платы между собой.

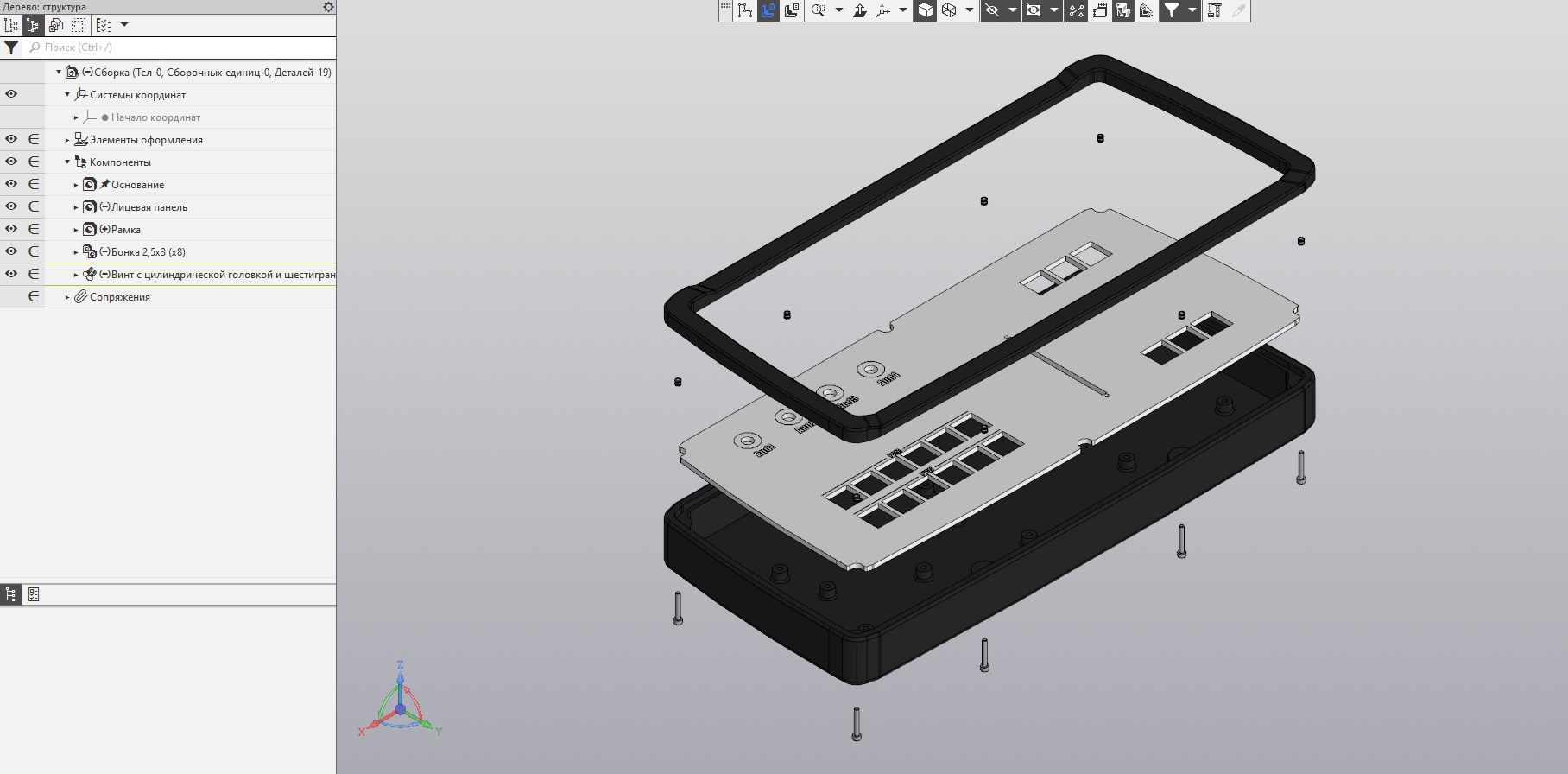

Отдельная история – это корпус. Можно выпилить из металла, собрать из стеклотекстолита, а можно распечатать на 3D принтере. В моём случае, мои хорошие друзья, смоделировали по моим чертежам такую вот коробку и распечатали для меня.

В качестве лицевой панели решили использовать оргстекло, нарезанное на лазере с ЧПУ и окрашенное изнутри. Такое решение принято потому, что только так можно обеспечить точные размеры «окон» под кнопки. Короче говоря, запихиваем все наши изыскания в это чудо корпус:

Получаем вот такой прототип:

Сам код Ардуины довольно простой, грузить дорогих ЯПовцев им не стану, кому интересно, ссылка на все подробности, исходники и все что необходимо для повторения конструкции в оригинале моей статьи.
В общем, пользуйтесь своими мозгами правильно!
Спасибо за внимание, можете пинать.

P.S. Кажется я начипушил с оформлением темы, если есть возможность у админов, поправьте пожалуйста. Сильно не ругайтесь.

Оригинал моей статьи

Это сообщение отредактировал Архар - 4.06.2022 - 14:38
