Всем привет!
Очередное рукоблудие с деревяшками.
Попалась на глаза головоломка. В собранном состоянии кубик формата 3*3*3 элемента. Собирается из пяти деталей разной формы.

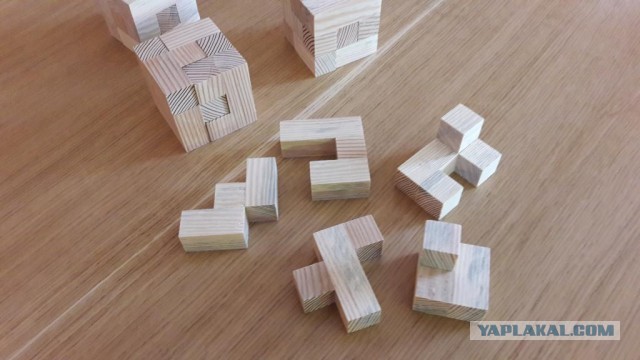

Заинтересовало. Стал рассматривать. Интересно то, что детали состоят из элементов(кубиков) и скомпонованы так, что удовлетворяют условиям последовательности Фибоначчи. При изготовлении необходимо изготовить элементы: 3 шт по 3 кубика, 5 шт по 2 кубика и 8 шт по 1 кубику. Сделал несколько штук для внучки.

6 фото.

2.

3.Смеялся когда понял, что решал я эту головоломку дольше чем изготавливал.
Попутно пришла в голову методика по почти моментальному проектированию таких головоломок.
Первую головоломку 3х3х3 малая собрала минут за пять. Мне аж стыдно за себя стало. Я дольше возился , но потом вспомнил, что её опыт по сборке Лего весьма обширный. Поэтому сделал 4х4х4 и жду выходных, когда она должна заявиться ко мне на постой. Точность изготовления 4х4х4 нужна еще большая т.к деталей больше. 64 кубика всё же.

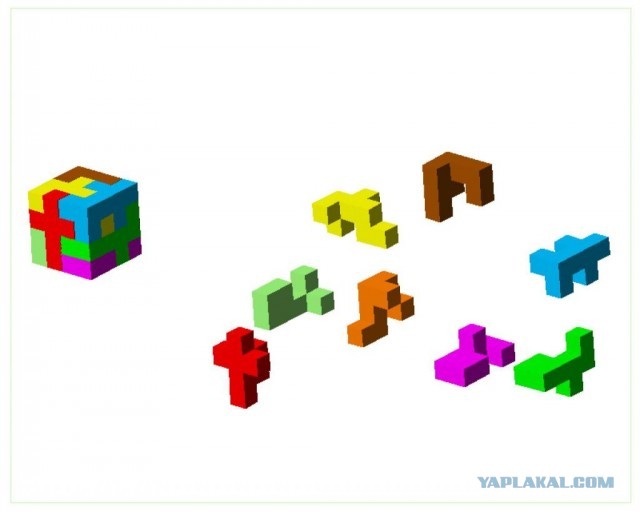

4.В любой 3Д рисовалке рисуем массив из кубиков 2*2*2 см размером 4*4*4 кубика.Всего 64 элементарных кубика. Последовательно объединяем по 8 кубиков в элемент головоломки и помещаем его в отдельный слой. Используя перенос по любой из осей выносим элемент из массива. Гасим слой дабы не мешал. Повторяем действие до 8-го последнего элемента проверяя бухгалтерию и возможность склеить в целый элемент то , что выбрали. Потом копируем всё, что сделали рядышком и передвигая элементы по осям собираем кубик. Оставляем в качестве ключа к сборке. Распечатываем разобранную часть, переписываем необходимые к изготовлению детали. Детали кратны единичному кубику. Изготавливаем нужное количество 4*1, 3*1, 2*1 и 1*1.

5.Заглядывая в эскиз клеим "на притир" элементы головоломки. Всё. Чем точнее изготовление тем меньше подгонки.

6.Вот.

Вторая 4х4х4 получилась реально сложная. Сам чуть не облез пока собирал.
