Самостоятельный ремонт подсветки ТВ

Всем добрый вечер, будет несколько фото с описанием.

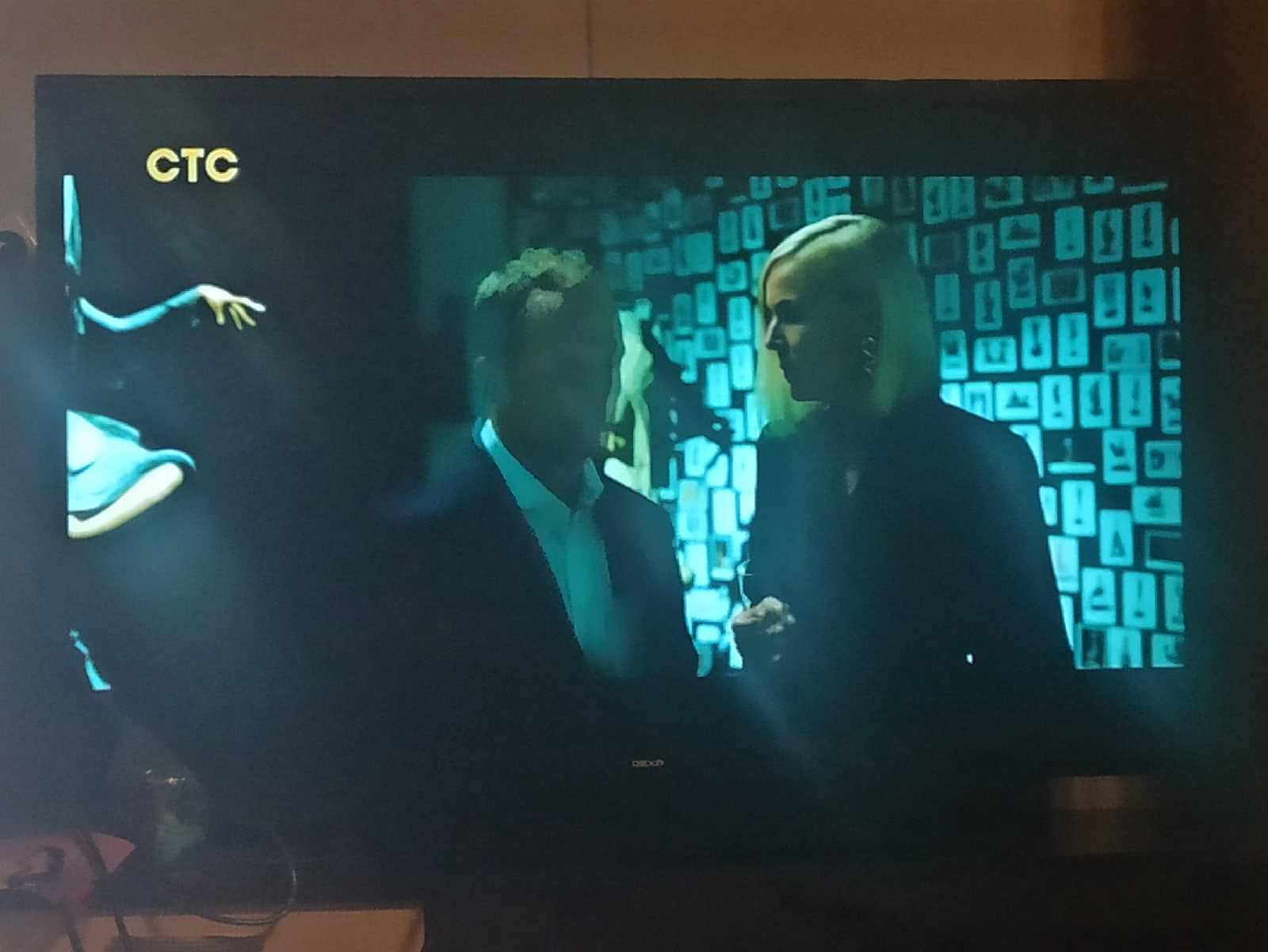

Телевизор дексп, года 15 покупки, второй раз сломался, в первый раз отдал в неплохой сервис, приговорили подсветку, отдал 6000 за ремонт, хватило на 8 месяцев. Сломался второй раз, симптомы те же, подсветка загорается на 2 секунды и пропадает, если посветить фонариком на дисплей, то видно изображение немного. Почитал что в ней ломается и как это исправить.

Жаба задушила второй раз отдавать такую сумму. Да и за первые 6 косарей до сих пор душит)) Решил делать самостоятельно.

Берем тв, кладем экраном вниз на мягкую поверхность и разбираем все что можно, все весьма интуитивно понятно разбирается , откручиваем все винтики что видим, затем аккуратно переворачиваем, снимаем рамку, матрицу, с ней аккуратно очень, листы между подсветкой и матрицей, хз как они называются, и главное не перепутать после их последовательность, добираемся до подсветки.

тут у нас на каждой стороне по 5 планок по 6 диодов с каждой стороны.
у меня диоды по 3 вольта, т е напряжение на каждую планку по 18 вольт. взял зарядку от ноута, выдает 20 вольт, и проверял каждую планку на загорание, на каждой планке указана полярность + и -, планки такие

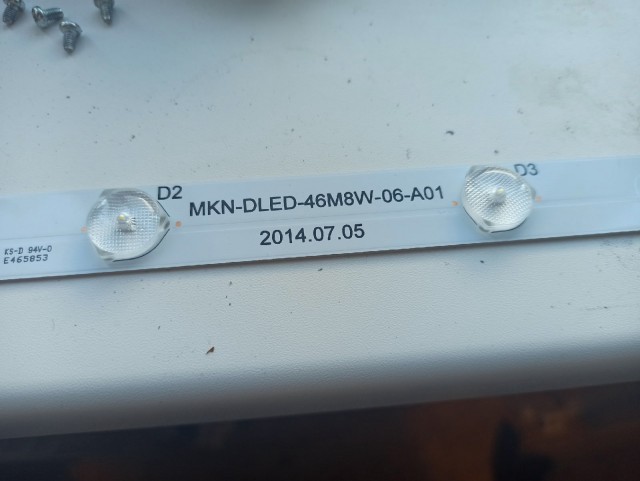

планка

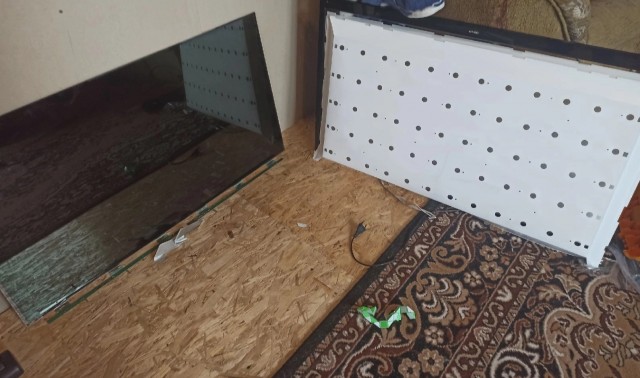

снятая матрица и фигня с диодов

в итоге была выявлена одна планка которая не загорается при подачи напряжения на входные контакты, снял ее, писали что можно проверить диоды прозвонкой обычного мультиметра, но это не совсем верно как я понял, при прозвонки диод немного загорается, а при подачи напряжения на всю планку она не светит. и соответственно тв уходит в защиту и обрубает полностью питание на подсветку.

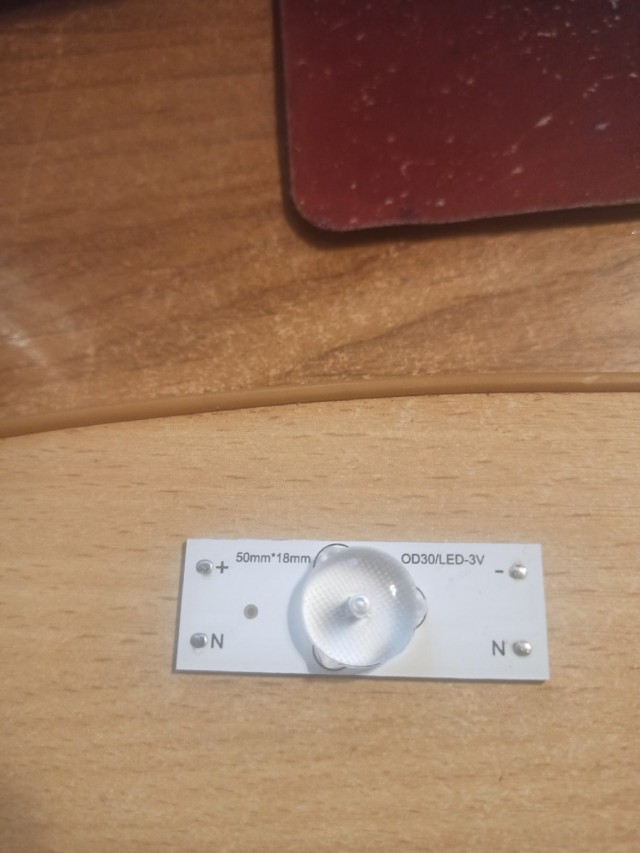

решение проблемы, 60 рублей если умеете поять, и 100 рублей если не очень, был куплен диод и перепаян просто на ту же планку, рассеиватель с диода сниаетсч руками и ставится обратно так же, но паять очень мелко, есть второе решение, есть ремонтные вставки готовые, там припаять намного проще можно проводками соединить, выглядеть так

Я с товарищем перепаяли диод , собрал , все работает. может кому то будет полезно, хоть и припаяли криво) но блин ценник за ремонт такой проблемы не дает мне покоя) и явно завышен. в первый раз разбирал часа 2, и сборка еще час. В ем спасибо, надеюсь кому нудь пригодится!

ТВ дексп, плата tp.sis231.pt82​.

Ну чё, поздравляю...
Какашку ты сделал. С 14 года светодиоды уже деградировали давно.
Ты заменил один, через неделю сгорит другой, третий - каждый раз вскрывать матрас и паять новый светик?
Правильно, если делать надолго и для себя - искать на Али КОМПЛЕКТ новых планок, и менять ВСЕ. По деньгам до войны обходились рубля полтора, сейчас стоят уже примерно также.
Но если как шабашку или на продажу - сойдет и так.

И да, ток уменьшить нужно, сняв один резюк на БП. Или по крайней мере не выкручивать подсветку на максимум, но не на всех теликах это работает.

Это сообщение отредактировал Hrenolog - 20.05.2022 - 22:11

Надо было уменьшить ток драйвера процентов на 20. Тогда хватит на очень долго.

мало того что шляпу сделал ток не мерял и не ограничивал))
удачи
а так ))добро пожаловать в мир электроники

Читал еще что можно как то снять защиту с дравера подсветку, замкнув какие то ножки, и он все равно бы включился даже с не работающей планокй, но это выше моего понимания в электротехники)

Извиняюсь за перебой... Тут таже херня, что на лыже может быть, у меня скилла и оборудования не хватило. Есть там в разводке питания резисторный мост (я тоже не электроник :) могу ошибаться :) надо от туда пару резюков выкинуть, иначе не на долго ... Я намучался, а выпаять ... не взялся, Саму подсветку при наличии площадей поменять нетрудно

Это сообщение отредактировал Kiryan4 - 20.05.2022 - 22:13

нах эти танцы
разобрал , заменил полностью планки, ток замерил выставил
забыл

Повезло , матрас не ломанул . Был ящик 1,5 метра , вдвоём матрас дёргали в вертикальном состоянии из-за одного диода . Суки производители не хотят их делать заменяемыми с наружки . Бизнес , ничего личного !

А блок питания от телевизора починить слабо?

для себя все) и да спасибо за приветствие в новом мире для меня)
ну работает же) я только учусь)

учится нужно на чужих ошибках))а не своих

Да ладно может повезет!

Тоже такую херню делал полгода назад, раскрутил шурупы, все отсоединил, заменил ленту со светодиодами, собрал обратно)

Размещено через приложение ЯПлакалъ

не повезет!
светодиоды деградируют , ток растет ))

ямочный ремонт асфальта по существу это )) дорога вроде залатана , а все равно хрень

потратить один раз рубль на все планки чем 20 раз менять светодиоды , по штучно

Скилл по выкашиванию резюков наращивать надо коли сам полез :) У меня вон тренажер стоит :) Рука не поднимается :)


Это сообщение отредактировал Kiryan4 - 20.05.2022 - 22:19

Можно показать где куда и что делать?)

Kiryan4
ой ли? снятие резисторов? давно такого нема почти )) в токоограничении
куча своих замут

а так удачи на 15 фазных плечах драйвера тереть
