Как я чинил сварочный аппапат

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

UncleMichael 17 мая 2022 в 23:20

Приколист • На сайте 8 лет

Сообщений: 368

199

Здравствуйте, товарищи.

Случилось так, что мне дюже понадобился сварочный аппарат. В сварке металлов я не силен, но деваться не куда, заварить кое что потребовалось. Насмотрелся ютубов, обучающих видосов и вперед пошел варить.

Скажу, что аппаратом пользовался не часто, пару раз по 10 минут.
И пришлось на майских праздниках подварить забор. Успел все сделать и аппарат потух. При этом автомат в щитке не отключался, перегрева не было. Подождал с пол часика, попробовал включить и толку ноль.

Кстати вот такой аппарат.

Размещено через приложение ЯПлакалъ

Yap 04.06.2026 - 17:14

Продам слона • На сайте 21 год

Взял я его инвалида и потащил на ремонт. Вскрыл его, понюхал. Гари не почувствовал. Начал потихонечку разбирать и отпаивать транзисторы IGBT.

Процесс разборки не снимал, как и выпайку транзисторов.
Начал прозванивать их. Они оказались накоротко пробиты.

Ну понятное дело их надо менять. Сходил, купил 2 транзистора по цене 786 руб за штучку. Блин, на али продают за 900 руб сразу 5 штук, но ждать до конца июня.
Кстати родные стояли BT40T60. Подобрал аналог.
Сверху сгоревшие, снизу новые.

И начал новые транзисторы на место ставить.
Нанес пасту.

Прикрутил на радиатор.

Потом стал прилаживать на плату.

Прикрутил радиаторы, припаял транзисторы.

Вот они на родном месте.

На радиатор, что с резьбовым отверстием, надо прикрутить плату с мостом диодным

Мажем пастой.

И прикручиваем на место.

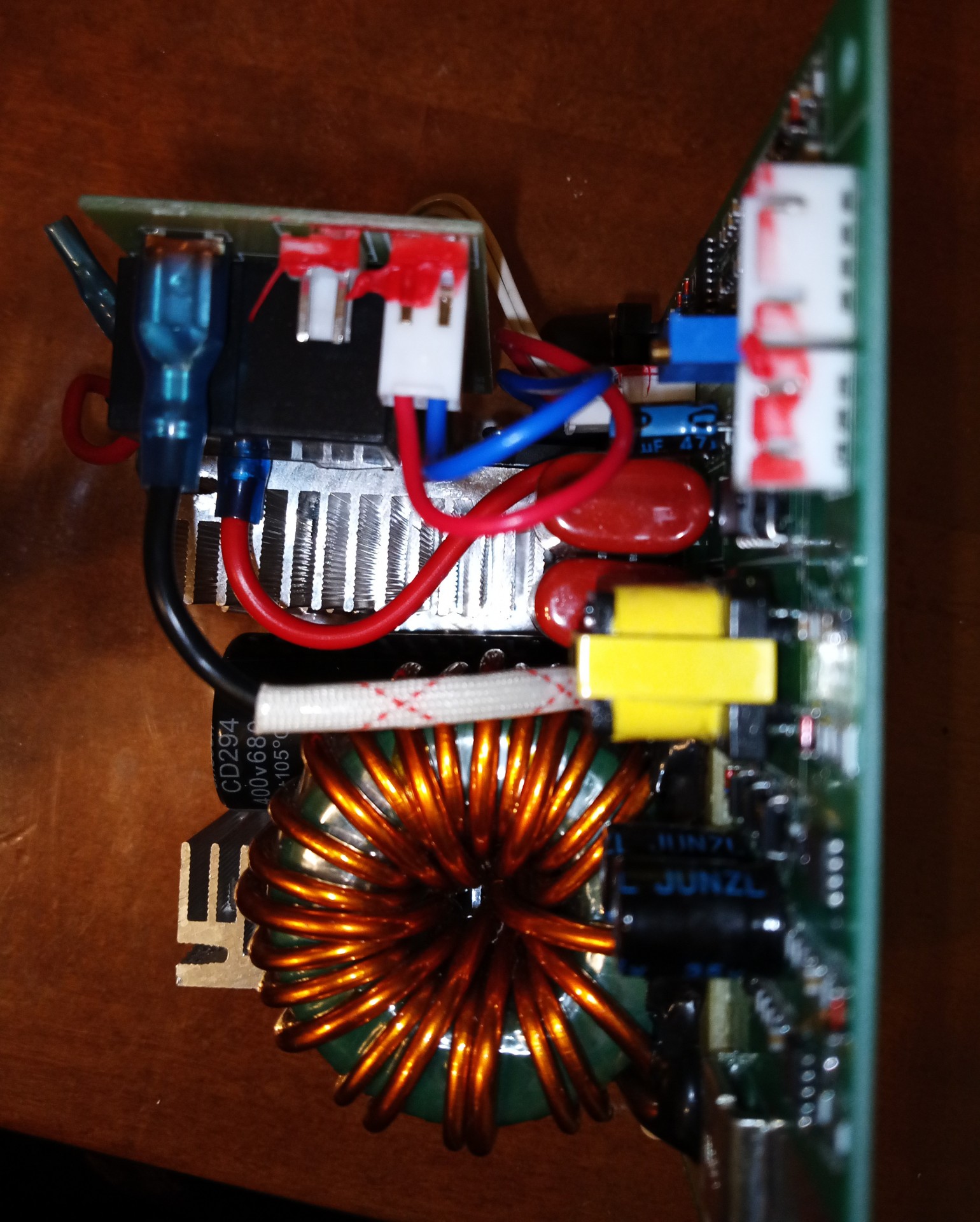

В итоге получается такая сборка. Плата с проводами -это диодный мост, который переменное напряжение 220В выпрямляет с емкостью в постоянное напряжение. Далее это постоянное напряжение коммутируется транзисторами с помощью ШИМ. После транзисторов снова переменное напряжение высокой частоты подается на тороидальный трансформатор, с него напряжений пониженное до 65 В снимается на силовые диоды и с них уже полупериоды подаются на сварочные клещи.

С другого ракурса.

Ставим сборку в корпус. Соединяем разъемы. Кстати тут по уму сделано. Ошибиться с клеммами не получится.
Прикручиваем ошиновку.

Накидываем сетевой провод.

Ну и с Богом. Пробный пуск. Ура, товарищи, аппарат ожил.

Замеряем напряжение на выходе. Наши около 65 Вольт имеются.

Вот фото аппарата в разобранном виде.
Все. Закончил. Пинайте.

Все комментарии:

~~booch~~ 17 мая 2022 в 23:54

(о_О) • На сайте 17 лет

Цитата (UncleMichael @ 17.05.2022 - 23:32)

Потом стал прилаживать на плату.

Слишком мало подробностей, чувак.
Жена у тебя, наверно, терпеливая.

DiamonDemon 17 мая 2022 в 23:56

Шутник • На сайте 12 лет

Красавчик!

Это сообщение отредактировал DiamonDemon - 18 мая 2022 в 00:04

Zinictron 17 мая 2022 в 23:57

Ярила • На сайте 12 лет

А под нагрузкой?

stas1981 комментарий скрыт

-28

mcloud4477 18 мая 2022 в 00:00

80486-dx4-100 • На сайте 8 лет

Глядя на полупустой корпус я бы эту конструкцию маленько переделал. Явно есть место поставить нормальные большие радиаторы. Закрепить на днище через текстолитовые проставки, что бы ничего не замыкало, на них транзисторы и проводами их в плату.

А то как то решение мост и транзистор на одном мелком радиаторе выглядит уж сильно бюджетно. Само по себе восстановление это хорошо и сделано аккуратно, но не факт, что снова не "гавкнет". Если уж приходится разобрать лучше, имхо, очевидные китайские косяки ликвидировать.

UncleMichael автор 18 мая 2022 в 00:00

Приколист • На сайте 8 лет

Цитата (Zinictron @ 17.05.2022 - 23:57)

А под нагрузкой?

Еще не пробовал. Дома на кухне не поваришь.
