Вторая жизнь Radiotehnika S30

Небольшая порция моего рукоделия вам в ленту, дабы отвлечься от политоты.

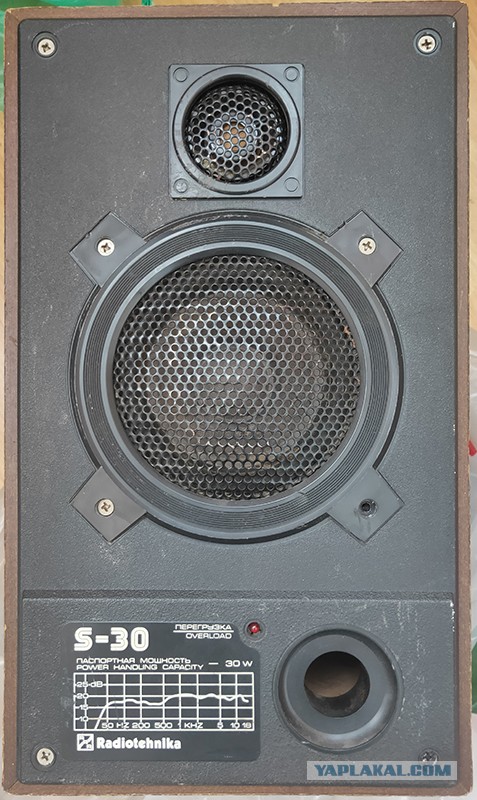

Подвернулись тут потрепанные жизнью колонки S30 (пациент на фото), в загашнике давненько лежал китайский усилитель со встроенным блюпупом питающийся от 12В. В голову закралась мысль, а почему бы не осовременить S30 и не дать им вторую жизнь. Задача сделать новые корпусы, встроить туда усилитель. Сделать их максимально универсальными (активно-пассивными). И с минимальными затратами.

Особо впечатлительным дальше лучше не читать и не смотреть. Шедевра типа B&W Nautilus здесь не будет.

Параметры акустики S30 в интернете есть. Нам понадобится объем корпуса и диаметр/длина порта фазоинвертора. Родной фазоинвертор в этих колонках делался из чего-то типа поролона и с возрастом это что-то рассыпается в труху.
Заказываем на Али все недостающее: акустические терминалы, порт фазоинвертора, акустическую ткань и клипсы для крепления грилей. Ждем и по приходу бежим за посылками.

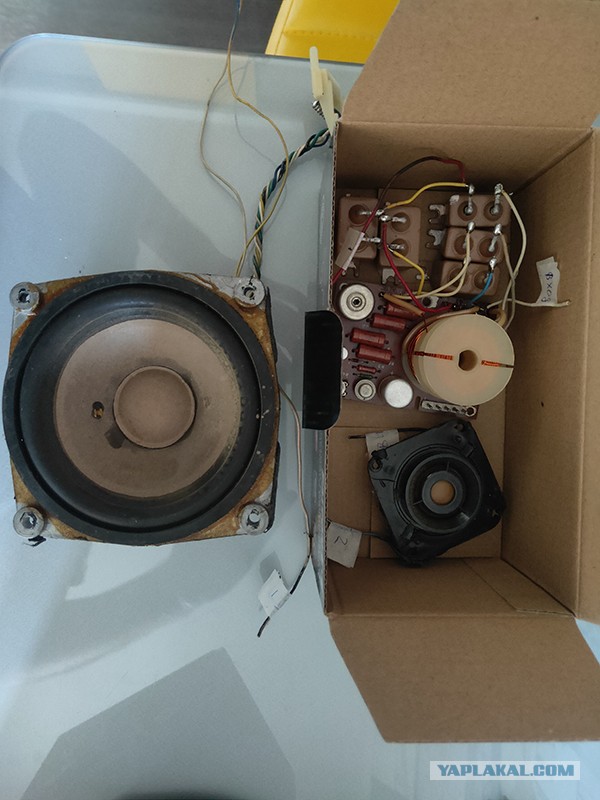

Первое что делаем – потрошим старые колонки (результат на фото). Все проверяем, на одном мидбасе был дребезг контакта. Один ВЧ трещина корпусе. Проводка – это отдельная песня. Слеплено из того, что было, где медь, где сталь, где одножильник, где многожильник.
Это фото где-то протерялось, пропаивал каждый контакт и заменил всю проводку на медь.

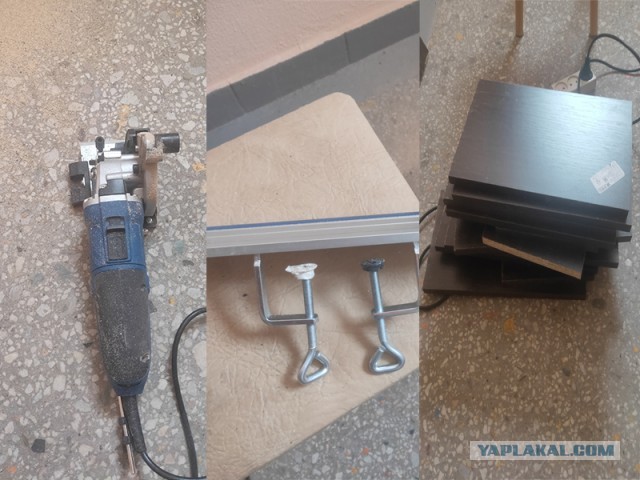

Едем в известный строительный зеленый магазин и покупаем там готовые панельки ЛДСП. Берем подлиннее шириной 200мм. Их надо будет только поперек отрезать. Корпус делаем того же объема. Мини циркулярка с линейкой (на фотоколлаже) нам в помощь. Главное, что с одной стороны получается чистый срез без сколов. А то, что со сколами отправляем внутрь.

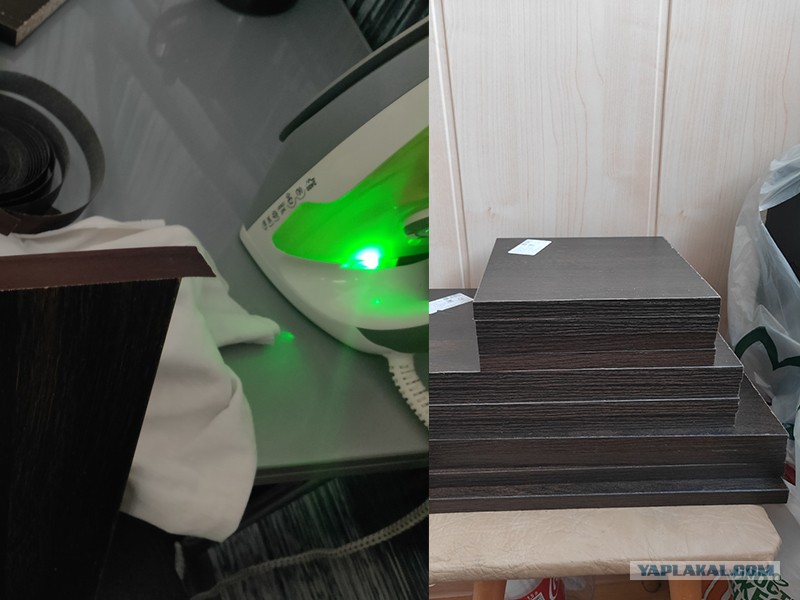

Далее срезы торцуем. Лежала почти подходящая по цвету кромочная лента с клеем. Утюг в помощь. Вся эта кромка будет либо внутри, либо сзади.

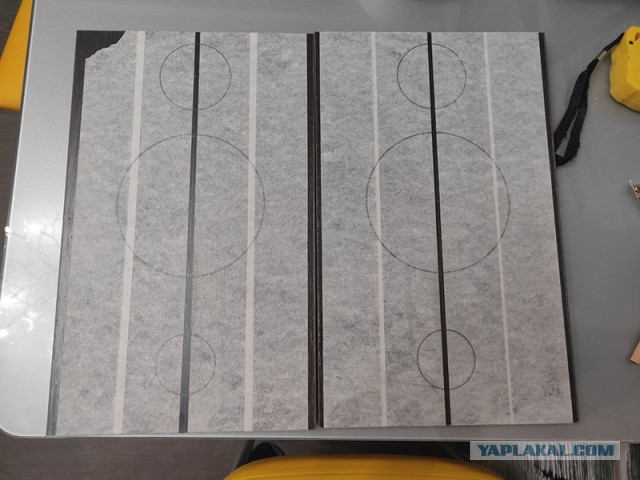

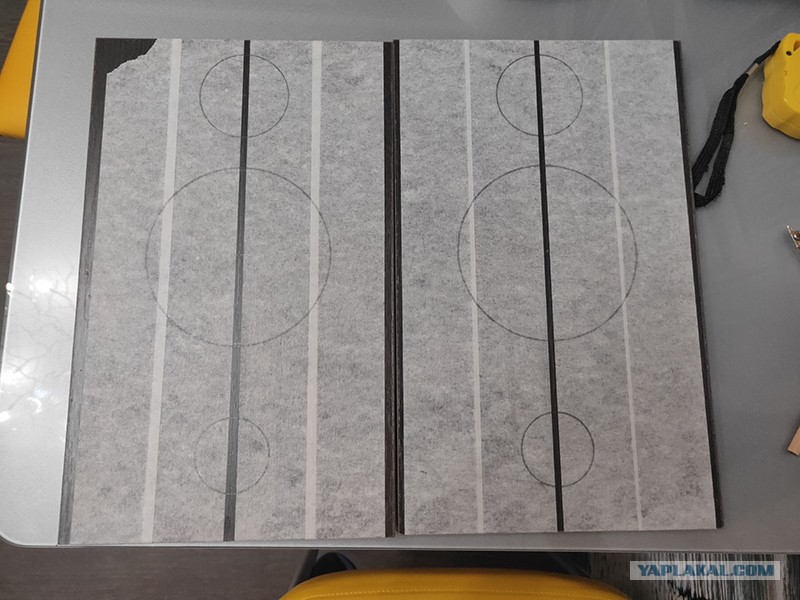

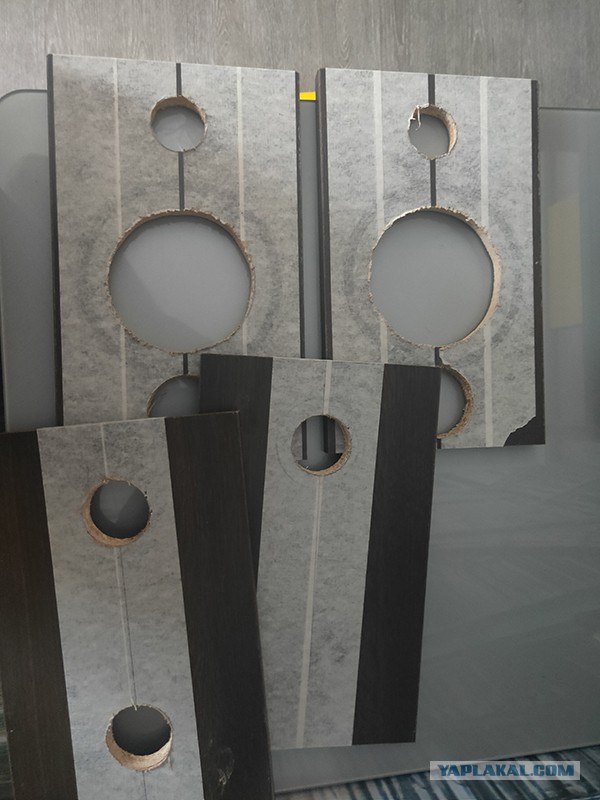

На лицевых и задних стенках размечаем необходимые отверстия под динамики и порты.

Выпиливает отверстия коронками или лобзиком в зависимости от диаметра.

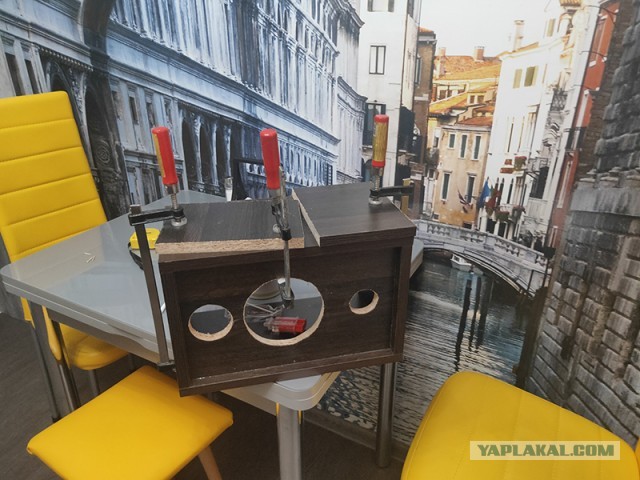

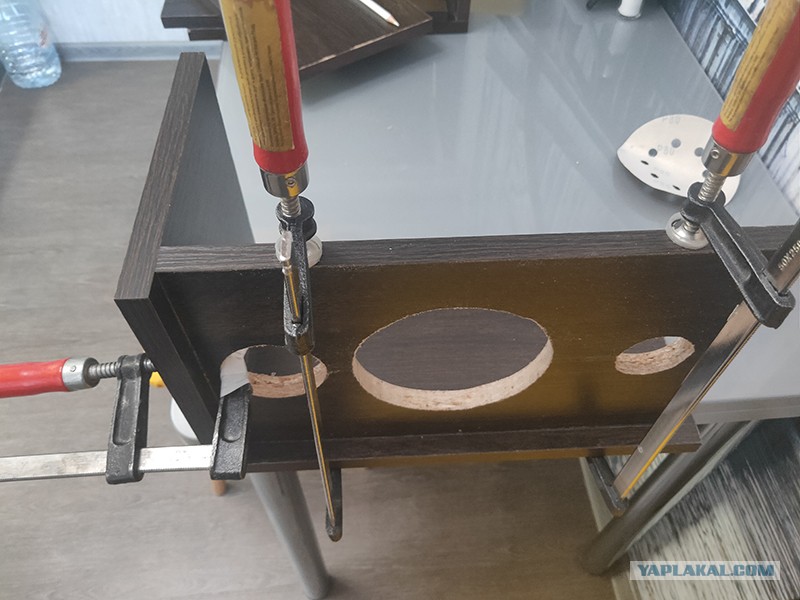

Далее начинается процесс сборки корпусов. Собирал их на эпоксидку быстросохнущую. Процесс на фото.

Вот уже и вырисовывается что-то похожее на будущую акустику.

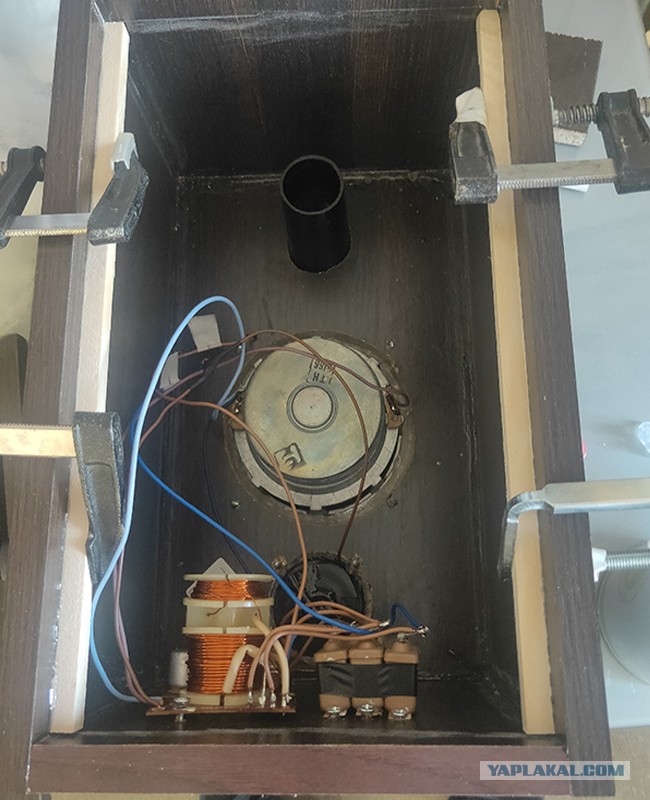

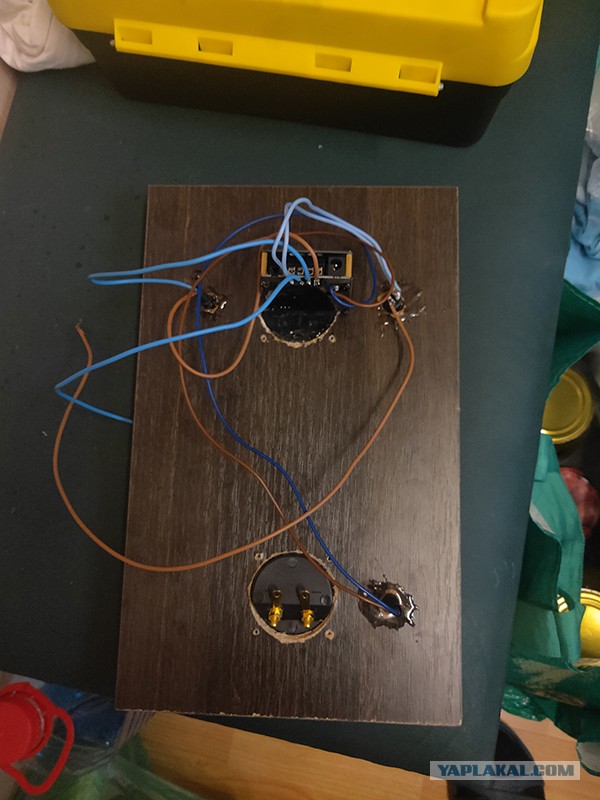

Начинаем собирать первую колонку. Эта колонка будет пассивной. Устанавливаем динамики, кроссовер и соединяем всю проводку. Все спаивается и закрывается термоусадкой.

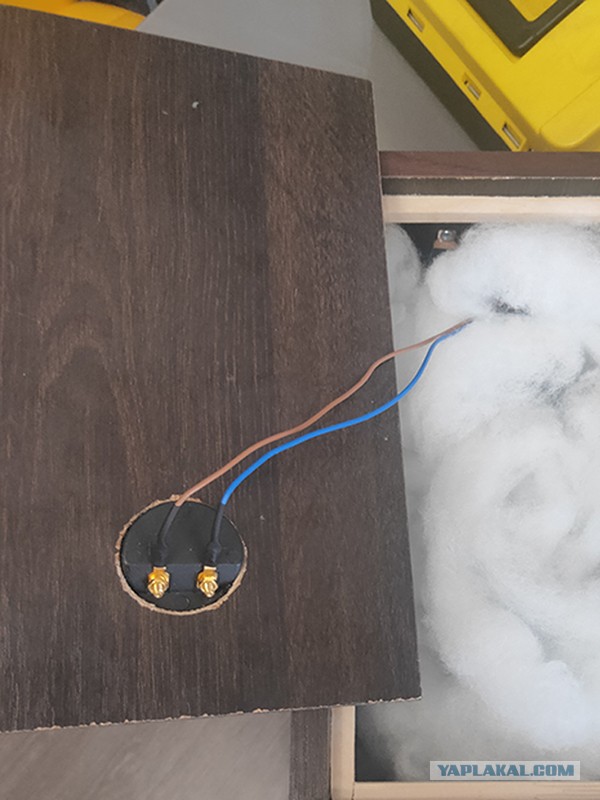

Забиваем объем синтепоном (откуда-то честно скоммунизженный). Закрываем заднюю стенку.

Вторая колонка собирается аналогично. Тут на заднюю стенку добавляется еще один акустический порт. Клеммы с него снял и врезал китайский усилитель в этот пластик. Так же на заднюю стенку вывел разъем для подключения питания усилителя и разъем BNC для подключения второй колонки к усилителю. Добавил кнопку отключения усилителя от этих динамиков что бы, если колонки использовать от внешнего усилителя (что наверно уже вряд ли случится, но вдруг) не было никаких негативных воздействий от китайского усилка. Первоначально хотел и блок питания воткнуть сюда внутрь, но по пожаробезопасным соображениям отказался от этой мысли.

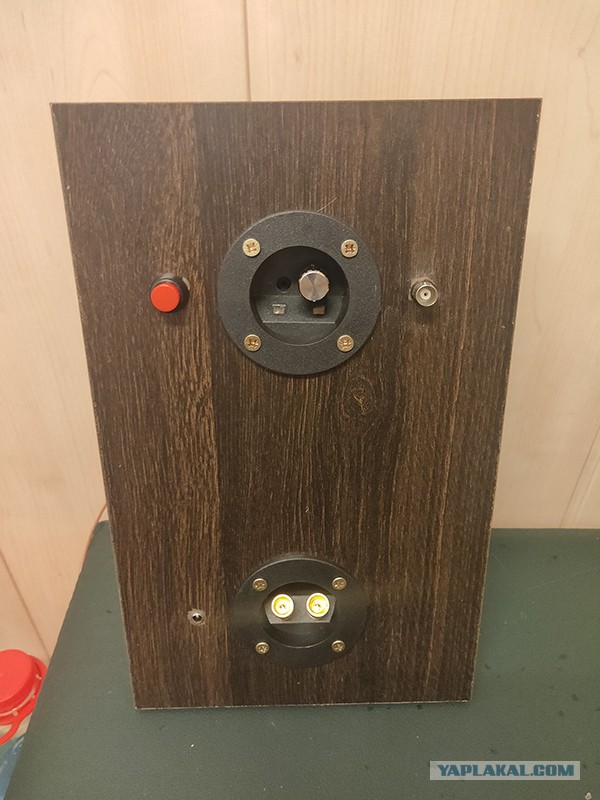

Итак, на задней стенке у нас снизу разъем питания (можно воткнуть блок питания или аккум), акустический порт для использования в пассивном режиме. Сверху кнопка разрыва связи усилитель-динамики, сам усилитель, разъем для второй колонки.

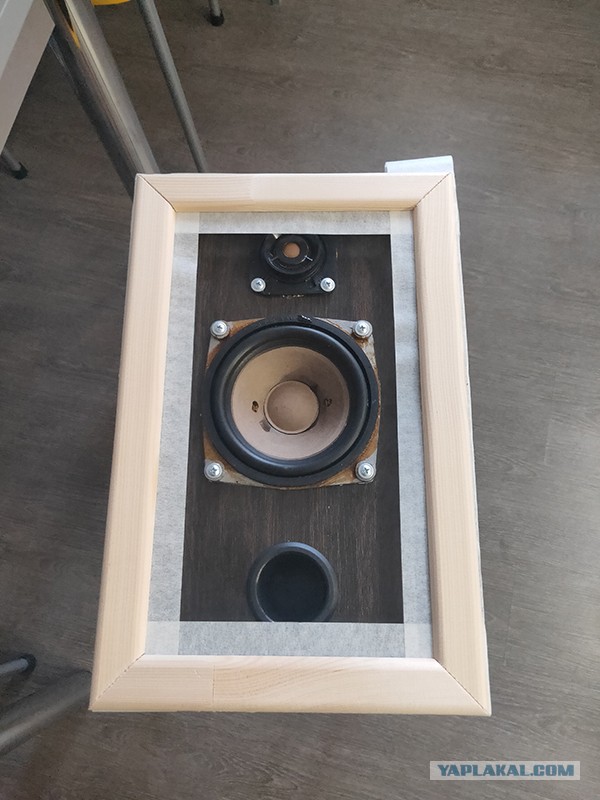

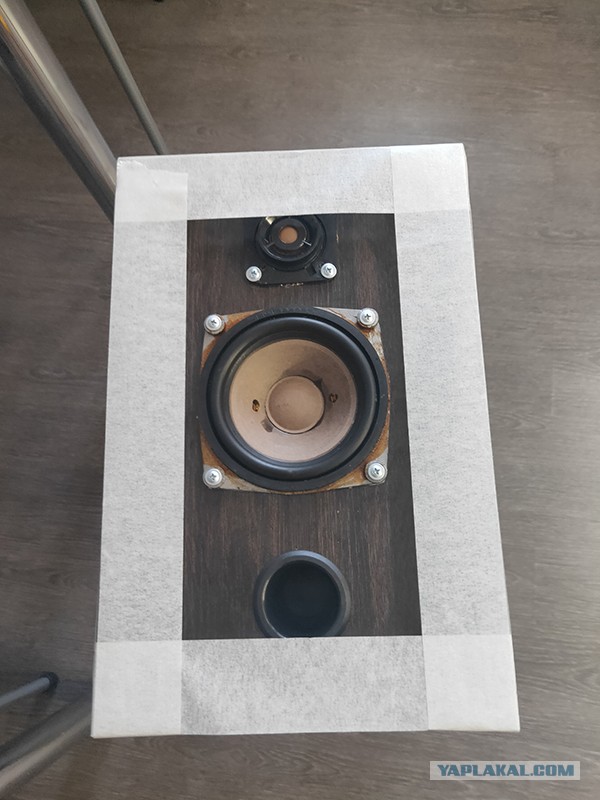

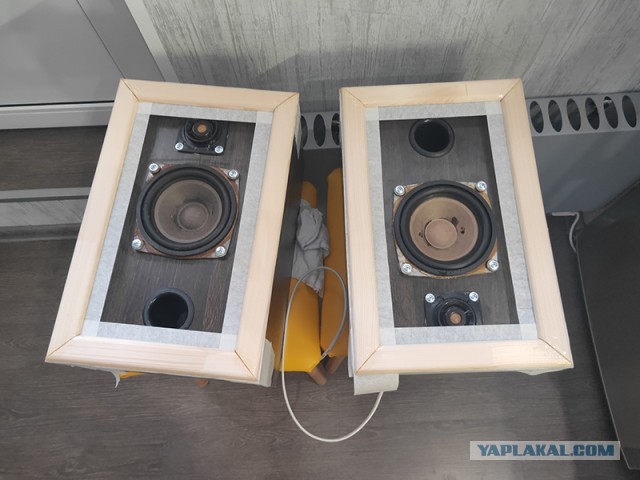

Далее морду обтянул малярным скотчем липкой стороной вверх.

Купил на стройрынке что-то типа наличника шириной 25мм. Запилил в стусле под нужные размеры планки. На эту липкую сторону разложил планки и склеил их эпоксидкой.

Сохнем. Далее все зашкурил чтоб было гладко и без заусенцев.

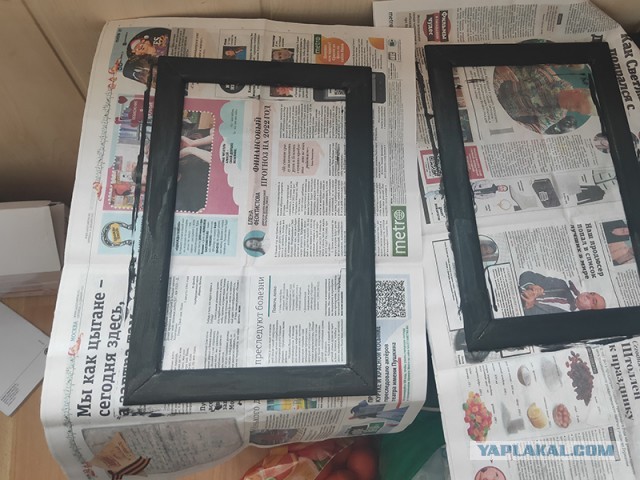

Все что светлое на лицевой стороне крашу в черный. Акустическая ткань она дюже просвечивает. Поэтому все должно быть черным или темным.

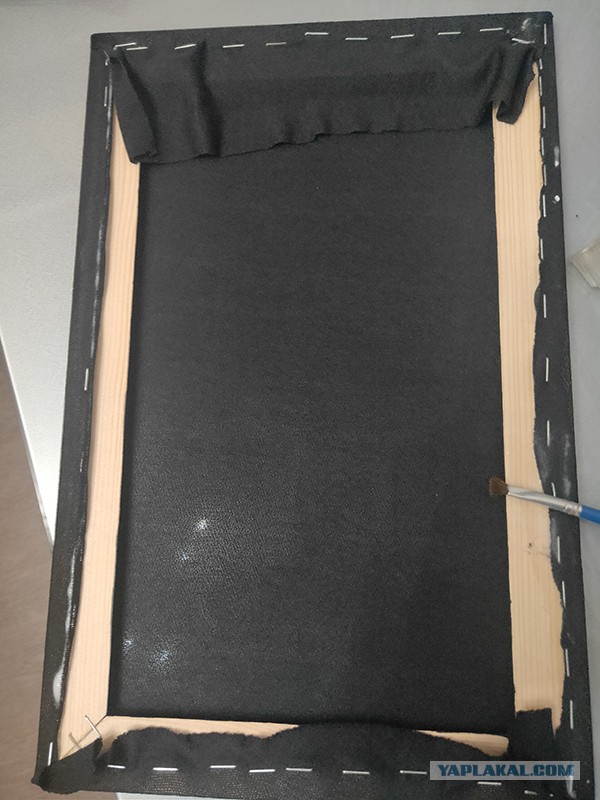

Склеенные рамки обтягиваем акустической тканью. Прибил ее степлером с обратной стороны, а затем пропитал ПВА. После сушки все излишки отрезаем.

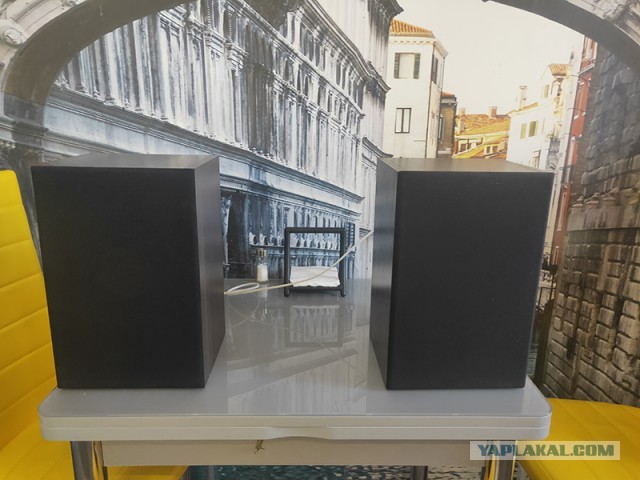

рамки крепим на клипсы. Конечный вид сразу после

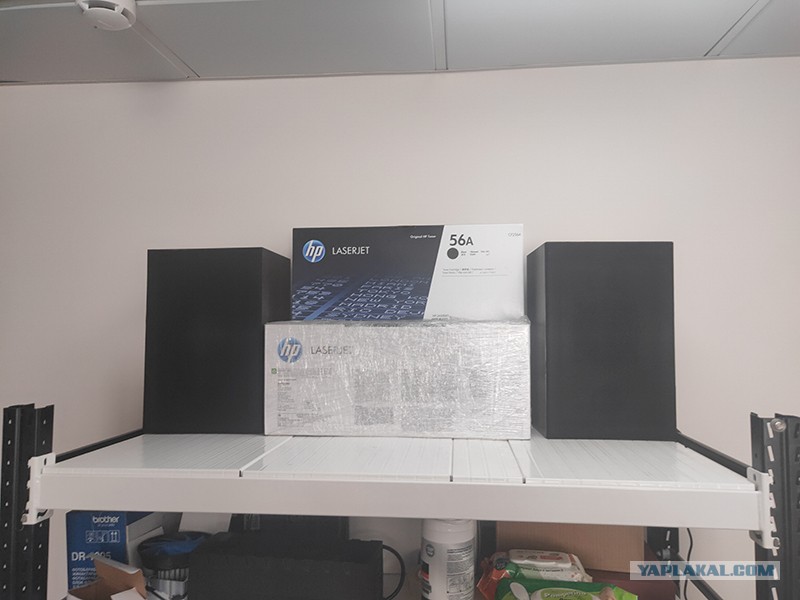

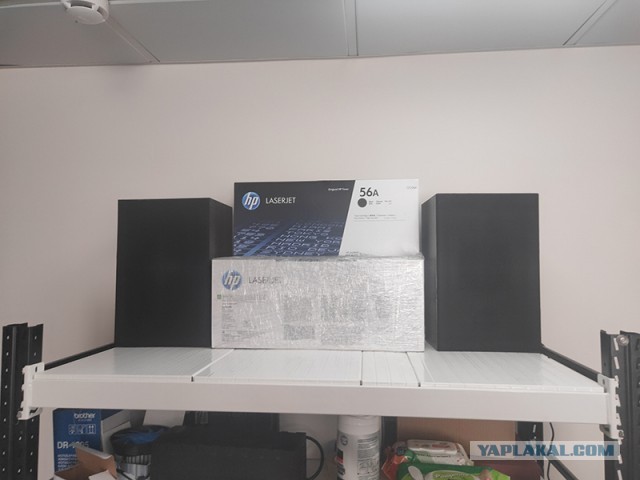

А это уже на своем месте, на работе
Всем спасибо за внимание, я кончил. Если что не так, не пинайте сильно, чукча не очень писатель.
