Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[ Версия для печати ]
Добавить в Telegram Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (12) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
SPiC
22.01.2022 - 17:55
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
222
Доброго всем дня! И с наступившим Новым 2022 годом!

Несмотря на продуманный с точки зрения охлаждения и движения воздушных потоков корпус домашнего компьютера, очень сильным источником шума там стала видеокарта с охлаждением турбинного типа.

Поэкспериментировав с жидкостным охлаждением видеокарты и процессора, что дало отличный результат по температурам и очень низкому уровень шума, решено было сделать корпус башенного типа с жидкостным охлаждением, чтобы избавится от надоедливого шума видеокарты и максимально освободить рабочий стол.

Дизайн должен был быть достаточно строгим, без излишества деталей, все соединения должны были быть скрыты от глаз – поэтому сборка на заклёпках была сразу отметена и решено было делать сварной корпус.

Будет очень много фотографий и 2 видео.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
SPiC
22.01.2022 - 17:59
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Для компактной сборки необходим компактный блок питания и модульные кабели.
Выбор пал на Cooler Master V850 SFX Gold 850W – миниатюрный блок питания большой мощности с сертификатом GOLD и модульным кабелями.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 17:59
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Вентиляторы тоже от Cooler Master - MasterFan MF120 Prismatic с ARGB подсветкой.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:00
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Необычной формы пластик, используемый для подсветки, даёт рассеянное свечение - берите на заметку)))

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:01
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Самая дорогая комплектующая в сборке – это видеокарта INNO3D GeForce RTX 3080 iChill X3 (LHR). Видеокарта, которая может потянуть на ультра настройках графики все самые лучшие игры на данный момент! Более того, есть заводская модификация это видеокарты INNO3D RTX 3080 iChill FROSTBITE с блоком от Alphacool, который есть в продаже отдельно.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:02
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Родное охлаждение на ней очень эффективное, но я буду переделывать карту под охлаждение жидкостью.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:02
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Обратная сторона видеокарты с массивным бэкплейтом.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:04
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
А вот и фото оригинального водоблока от AlphaCool, которые ставятся производителем на эти карты. P.S.: с трудом удалось его заказать и после он исчез из продажи... :(

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:04
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Но вернёмся к корпусу. Материал – знакомый мне алюминий 2мм толщиной, небольшой вес, простота обработки с одной стороны и сложность сварки с другой. Прототип был изготовлен достаточно быстро, хотя стоимость лазерной резки прототипа была достаточно высокой.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:05
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Блок питания установлен внутри так выдувает воздух на вентиляторы охлаждения основного радиатора, что не даёт застаиваться тёплому воздуху.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:06
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
После доработки я отправил новые чертежи на резку, где мне выкатили счёт за гранью разумного. Запрошенный расчёт стоимости я так и не получил и пришлось искать другую фирму для лазерной резки. Нет худа без добра – новые детали мне порезали с более высоким качеством, которые практически не нуждались в последующей обработке, да ещё и за цену почти в 3 раза меньше!! Так люди из-за жадности теряют клиентов…

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:06
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Первая примерка комплектующих прошла успешно.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:07
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Прототип сыграл свою роль – в последующем чертежи были переработаны под удобство сварки деталей.

2мм алюминий – достаточно тонкий и очень теплоёмкий, в некоторых местах приходилось крепить дополнительный радиатор, чтобы при сварке не прожечь края деталей.

Гибкой занимался сам, к сожалению, имеющийся листогиб не имеет сегментных балок и накладывает ряд ограничений на изготовление. А вот со сваркой мне помог родственник и, хоть для него это был первый опыт такой работы, к сварке финального корпуса он уже набил руку)

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:08
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Джойстик от XBOX на фото будет для сравнения маштаба (бедствия biggrin.gif ).

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:09
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
В корпус легко устанавливается видеокарта с родным охлаждением, но на этом я не собирался останавливаться.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:10
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Водоблок Corsair XC7 RGB можно устанавливать крутить в посадочной пластине и ставить его под разными углами (на фото установка под углом 45 градусов).

Очень вариативная штука - тоже на заметку)

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:11
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Год выдался тяжёлым, ограничения в связи с COVID19 и болезнями неоднократно задерживали мой проект.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:12
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Сам два раза побывал на больничном, хотя много лет до этого ни разу не болел. Тому, что я оказывался на время дома в кровати была рада кошарка, которая лечила меня своим мурчанием.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:12
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298

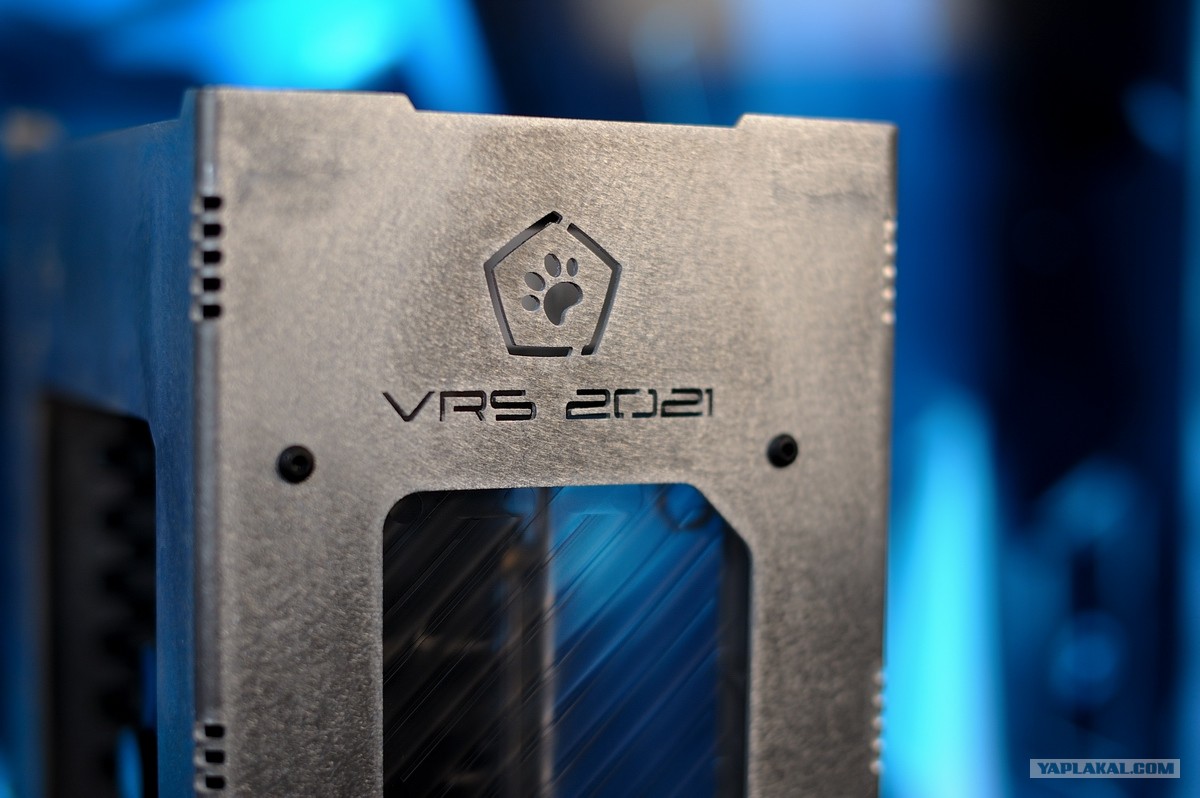

Тем не менее, результат работы был уже виден...

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:13
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Настала очередь порошковой покраски. Выбран белый цвет.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:15
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Сборка комплектующих в нём не простое занятие - компактные размеры всегда усложняют сборку. Под сборку заказал с Али жесткие PETG трубки Barrow 10x14mm и компрессионные фитинги Barrowch Wolverine series Anti shedding Fitting 14mm.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:15
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Все провода подключаются сверху и уходят в кабель-канал вдоль радиатора охлаждения.

Сбоку на кабель-канале предусмотрена перфорация для крепления проводов стяжками.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:15
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Подключенные провода сверху закрываются крышкой с перфорацией.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:16
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298
Под проект была куплена материнская плата ASUS ROG Strix X570-I Gaming. Процессор AMD Ryzen 7 PRO 3700 перекочевал с основного рабочего компьютера.

Оперативная память закрывается специальной алюминиевой пластиной.

Делаем алюминиевый корпус для ПК башенного типа с жидкостным охлаждением

[^]
SPiC
22.01.2022 - 18:17
Статус: Offline


Приколист

Регистрация: 11.12.15
Сообщений: 298

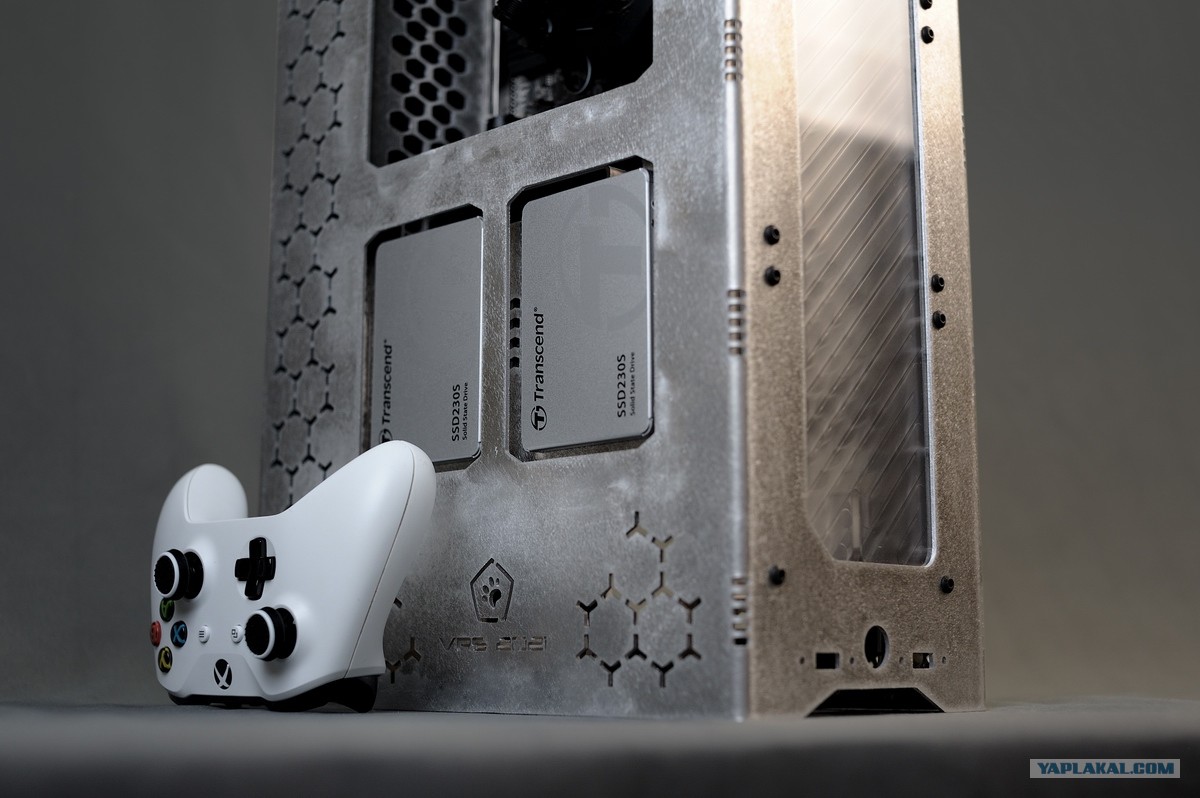

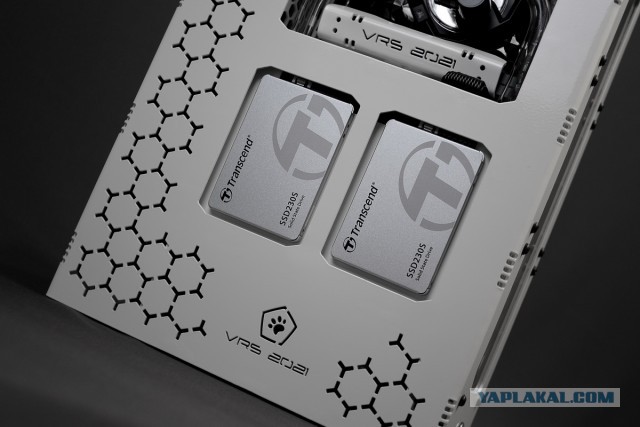

SSD диски в своих нишах. При использовании дисков с RGB подсветкой можно было получить максимальное RGB-безумие!)
