Ремонт плиты Hotpoint Ariston

Всем привет! Имеется в хозяйстве электрическая плита Hotpoint-Ariston h5v56 со стеклокерамической поверхностью. Постепенно стали выходить из строя конфорки, точнее я так думал. При любом положении переключателя мощности конфорки греют на максимум. При детальном осмотре внутренностей плиты был поставлен диагноз: неисправность переключателей.

Поиск в сети по их ремонту ничего не дал, везде речь шла про замену. А один переклюк стоит в среднем 1 т.р. Модель переключателя достаточно распространенная EGO 50.57021.010, используется не только в плитах Ariston, но и во многих других. Решил самостоятельно разобраться в причинах поломки и в результате всё успешно починил. Чем и хочу поделиться, возможно кому-то будет полезным.

Будет 10 фото и 1 видео.

1. Снимаем ручки с проблемных переключателей.

2. Отключаем плиту из сети питания, открываем дверцу духовки и сверху на панели выкручиваем крепежный винт панели управления.

3. Второй справа.

4. Теперь панель можно снять, сдвинув немного влево и на себя. На этом этапе лучше сфотографировать расположение клемм, чтобы потом вернуть всё обратно без заморочек.

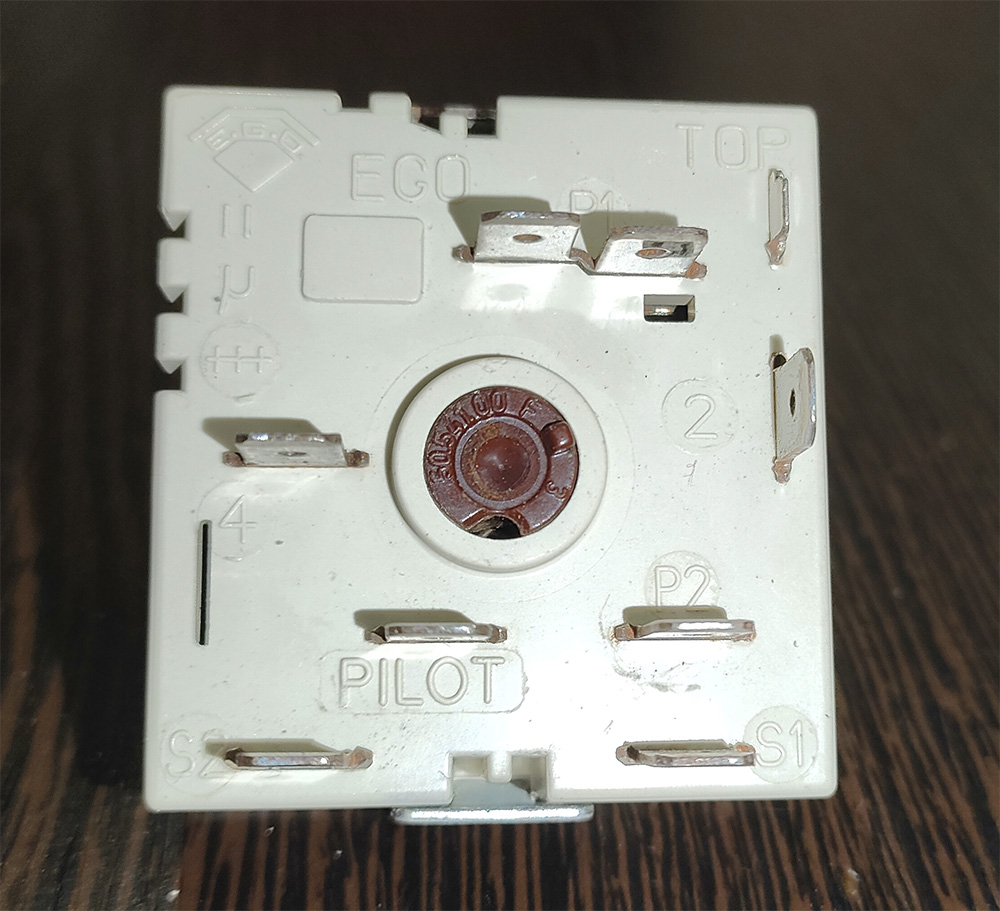

5. Снимаем переключатель, вот так он выглядит с обратной стороны.

6. При помощи минусовой (плоской) отвертки вскрываем корпус, ничего сложного. Снимаем ось, пружину и промываем внутренности спиртом/бензином/растворителем/моющим средством типа «силит бэнг» и т.д. На фото уже отмытый и просушенный переключатель.

7. А вот тут обозначены проблемные места, вызывающие поломку. Контактные площадки нужно очистить от окисла мелкой наждачкой, зазора между контактами фазной клеммы и термопластиной быть не должно, это как раз стало причиной выхода из строя последнего переключателя. Контакт для прохождения тока был, но для нагрева и срабатывания пластины этого было недостаточно. Подогнул аккуратно пинцетом и всё заработало как часы. Снизу расположен регулировочный винт, с помощью него регулируется механическое напряжение пластины, можно скорректировать время срабатывания. На первом неисправном переключателе этого было достаточно для восстановления корректного режима работы. Настройку нужно проводить со вставленной осью и на минимальном повороте вправо, то есть, когда замкнутся контакты нейтрали и индикации. В этом режиме контактная площадка термопластины должна соприкоснуться с фазной клеммой, если этого не произошло, то постепенно выкручиваем винт против часовой стрелки.

8. На одном из переключателей у меня была растянута пружина и плохо прижимала площадку термореле, пришлось немного подогнуть, намотав на тонкую отвертку.

9. Это схема подключения из сети.

10. А эту схему я набросал для наглядности. Конфорка подключена контактами 2 и 4, между фазной клеммой Р1 и контактом 2 находится термореле, а нейтраль подключается к контакту 4 при повороте ручки вправо на первое положение, одновременно подключается индикация. Клеммы пилот и Р2 объединены.

11. Ну и видео, снято после ремонта, режим нагрева самый минимальный. Интервал между отключением и включением такой, какой и был у новой плиты. На этом у меня всё, надеюсь кому-нибудь пригодится.



Это сообщение отредактировал gamenator - 17.01.2022 - 18:28

Я только ручки снять могу. И Силитом умею.

Это сообщение отредактировал XemuLtron - 17.01.2022 - 18:33

Хорошая работа!

Размещено через приложение ЯПлакалъ

в закладки

С зипом все берега перепутали производители.
Мозги на стиралку индезит 9000. Бэушка машина обслуженная целиком 5000. Мозги бэу еще дешевле соответственно.
Откуда берут цены не очень понятно.

Горячее очко аристон .

Есть отечественные аналоги. Выглядят по другому, но подходят один в один. Удлиненные, коричневого цвета. Три штуки на своей поменял. Стоят на порядок меньше. Посмотри по хозмагам.

Размещено через приложение ЯПлакалъ

Вот и с расходниками на плиты так же, за что там тысячу платить?

Я давно на индукционные перешёл. Разогрев в 10 раз быстрее электрической. Экономичнее втрое. Из минусов: не всякая посуда подходит.

А когда была электрическая Hansa, два раза тоже ремонтировал переключатель духовки. Позже он совсем развалился. В итоге купил отдельную духовку, 5 лет уже пашет.

Это сообщение отредактировал BETEP - 17.01.2022 - 18:41

Побаяню

Плите 2 года так то ))

Для этого и снесли радио рынок, что бы люди не чинили технику сами за дешево, а покупали новую или платили огромные деньги спекулянтам.
ПС Сам ремонтник с 90х годов. С зап частями стало все хуже и хуже. Отремонтировать мини духовку дороже чем стоит новая.
Я духовку покупал на распродаже за 900рэ.

время мастеров ушло. наступило время "заменителей элементов". потому и мастерских так много стало. и это не только про бытовую технику.

Ты на стекла посмотри. На цены. Этожпиздец
